KÄYTTÖOHJE GSR 645 TE Professional BOSCH

fi Alkuperäiset ohjeet

Yleiset sähkötyökalujen turvaohjeet

VAROITUS Lue kaikki tämän sähkötyökalun

mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden

noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu-

lipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai-

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-

käyttöisiä sähkötyökaluja (ilman verkkojohtoa). 1 609 92A 4NG | (11.04.2019) Bosch Power ToolsSuomi | 49

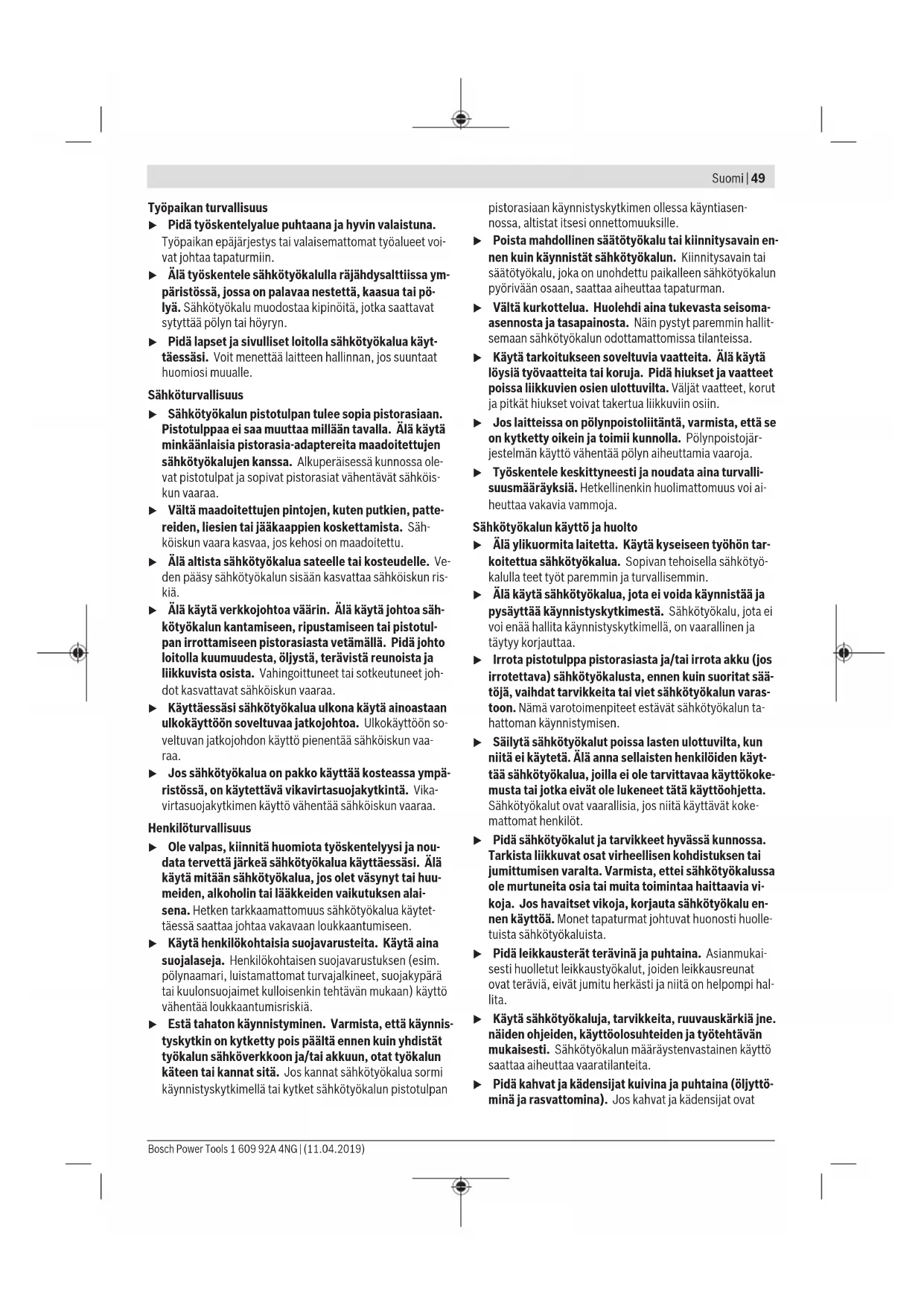

Työpaikan turvallisuus

u Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi-

vat johtaa tapaturmiin.

u Älä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pö-

lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryn.

u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt-

täessäsi. Voit menettää laitteen hallinnan, jos suuntaat

u Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

minkäänlaisia pistorasia-adaptereita maadoitettujen

sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole-

vat pistotulpat ja sopivat pistorasiat vähentävät sähköis-

u Vältä maadoitettujen pintojen, kuten putkien, patte-

reiden, liesien tai jääkaappien koskettamista. Säh-

köiskun vaara kasvaa, jos kehosi on maadoitettu.

u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve-

den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris-

u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh-

kötyökalun kantamiseen, ripustamiseen tai pistotul-

pan irrottamiseen pistorasiasta vetämällä. Pidä johto

loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh-

dot kasvattavat sähköiskun vaaraa.

u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaa-

u Jos sähkötyökalua on pakko käyttää kosteassa ympä-

ristössä, on käytettävä vikavirtasuojakytkintä. Vika-

virtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

u Ole valpas, kiinnitä huomiota työskentelyysi ja nou-

data tervettä järkeä sähkötyökalua käyttäessäsi. Älä

käytä mitään sähkötyökalua, jos olet väsynyt tai huu-

meiden, alkoholin tai lääkkeiden vaikutuksen alai-

sena. Hetken tarkkaamattomuus sähkötyökalua käytet-

täessä saattaa johtaa vakavaan loukkaantumiseen.

u Käytä henkilökohtaisia suojavarusteita. Käytä aina

suojalaseja. Henkilökohtaisen suojavarustuksen (esim.

pölynaamari, luistamattomat turvajalkineet, suojakypärä

tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö

vähentää loukkaantumisriskiä.

u Estä tahaton käynnistyminen. Varmista, että käynnis-

tyskytkin on kytketty pois päältä ennen kuin yhdistät

työkalun sähköverkkoon ja/tai akkuun, otat työkalun

käteen tai kannat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan käynnistyskytkimen ollessa käyntiasen-

nossa, altistat itsesi onnettomuuksille.

u Poista mahdollinen säätötyökalu tai kiinnitysavain en-

nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai

säätötyökalu, joka on unohdettu paikalleen sähkötyökalun

pyörivään osaan, saattaa aiheuttaa tapaturman.

u Vältä kurkottelua. Huolehdi aina tukevasta seisoma-

asennosta ja tasapainosta. Näin pystyt paremmin hallit-

semaan sähkötyökalun odottamattomissa tilanteissa.

u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet

poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

u Jos laitteissa on pölynpoistoliitäntä, varmista, että se

on kytketty oikein ja toimii kunnolla. Pölynpoistojär-

jestelmän käyttö vähentää pölyn aiheuttamia vaaroja.

u Työskentele keskittyneesti ja noudata aina turvalli-

suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai-

heuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar-

koitettua sähkötyökalua. Sopivan tehoisella sähkötyö-

kalulla teet työt paremmin ja turvallisemmin.

u Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

voi enää hallita käynnistyskytkimellä, on vaarallinen ja

u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos

irrotettava) sähkötyökalusta, ennen kuin suoritat sää-

töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas-

toon. Nämä varotoimenpiteet estävät sähkötyökalun ta-

hattoman käynnistymisen.

u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sellaisten henkilöiden käyt-

tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke-

musta tai jotka eivät ole lukeneet tätä käyttöohjetta.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-

u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa.

Tarkista liikkuvat osat virheellisen kohdistuksen tai

jumittumisen varalta. Varmista, ettei sähkötyökalussa

ole murtuneita osia tai muita toimintaa haittaavia vi-

koja. Jos havaitset vikoja, korjauta sähkötyökalu en-

nen käyttöä. Monet tapaturmat johtuvat huonosti huolle-

tuista sähkötyökaluista.

u Pidä leikkausterät terävinä ja puhtaina. Asianmukai-

sesti huolletut leikkaustyökalut, joiden leikkausreunat

ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal-

u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne.

näiden ohjeiden, käyttöolosuhteiden ja työtehtävän

mukaisesti. Sähkötyökalun määräystenvastainen käyttö

saattaa aiheuttaa vaaratilanteita.

u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö-

minä ja rasvattomina). Jos kahvat ja kädensijat ovat

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)50 | Suomi

liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja

hallitsemaan työkalua turvallisesti.

Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-

kuperäisiä varaosia. Näin varmistat, että sähkötyökalu

säilyy turvallisena.

Ruuvinvääntimien turvallisuusohjeet u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, kun teet sellaisia töitä, joissa kiinnike voi kos-

kettaa piilossa olevia sähköjohtoja tai laitteen omaa

virtajohtoa. Jos kiinnike koskettaa virrallista sähköjoh-

toa, tämä voi tehdä sähkötyökalun suojaamattomat metal-

liosat virrallisiksi ja aiheuttaa sähköiskun laitteen käyttä-

jälle. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja-

keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh-

taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta-

minen saattaa johtaa räjähdykseen. Vesijohdon puhkaisu

aiheuttaa aineellisia vahinkoja tai saattaa johtaa sähköis-

kuun. u Pidä sähkötyökalusta kunnolla kiinni. Ruuvien kiristyk- sen ja avauksen yhteydessä voi syntyä hetkellisesti suuria

reaktiovoimia. u Varmista työkappaleen kiinnitys. Kädellä pidettynä työ- kappale ei pysy luotettavasti paikallaan. Siksi se kannat-

taa kiinnittää ruuvipenkin tai puristimien avulla. u Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallin-

nan menettämisen vaara, koska käyttötarvike voi pureu-

tua säilytysalustan pintaan.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Tur-

vallisuus- ja käyttöohjeiden noudattamatta jät-

täminen voi johtaa sähköiskuun, tulipaloon ja/

tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Laite on tarkoitettu ruuvien kiristämiseen ja avaamiseen.

Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh-

Ruuvaussyvyydenrajoittimen säätöholkki

Käynnistyskytkimen lukituspainike

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu

vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar-

Tyhjäkäyntikierrosluku min

0–2 500 0–3 000 0–4 500

Nimellinen kierrosluku min

0–1 700 0–1 700 0–3 000

Käyttötarvikkeen pidin ¼" kuusiokolo ¼" kuusiokolo ¼" kuusiokolo

Ruuvinväännin GSR 6-45 TE GSR 6-60 TE GSR 6-60 TE Tyhjäkäyntikierrosluku min

0–5 000 0–6 000 0–6 500

Nimellinen kierrosluku min

0–3 000 0–4 500 0–4 500

Käyttötarvikkeen pidin ¼" kuusiokolo ¼" kuusiokolo ¼" kuusiokolo

/ II / II / II Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella.

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Melupäästöarvot on määritetty standardin EN 62841-2-2 mukaan.

Tyypillinen sähkötyökalun A-painotettu melutaso:

Epävarmuus K Käytä kuulosuojaimia!

Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 62841-2-2 mukaan:

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot

on mitattu standardissa määritetyn mittausmenetelmän mu-

kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai-

luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun

pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat

kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua

käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät-

tömästi huollettuna. Tämä saattaa suurentaa koko työsken-

telyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi-

tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä-

käynnillä. Tämä voi vähentää huomattavasti koko työskente-

lyajan tärinä- ja melupäästöjä.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele-

miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö-

kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi-

minä ja työprosessien organisointi).

Asennus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä.

Käyttötarvikkeen vaihto (katso kuva A)

Vedä syvyydenrajoitin (4) etukautta irti. Vedä ruuvauskärki

(1) pois paikaltaan. Tarvittaessa voit irrottaa ja vaihtaa myös

Vaihdettuasi käyttötarvikkeen asenna syvyydenrajoitin takai-

Käyttöönotto u Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja.

230V-tunnuksella merkittyjä sähkötyökaluja voi käyt-

tää myös 220V verkoissa.

Pyörintäsuunnan valinta

Suunnanvaihtokytkimellä (8) voit vaihtaa sähkötyökalun

pyörintäsuuntaa. Tätä ei voi kuitenkaan tehdä, kun käynnis-

tyskytkintä (7) painetaan.

– Pyörintäsuunta myötäpäivään: kun haluat kiinnittää

ruuveja, työnnä suunnanvaihtokytkin (8) vasempaan ää-

– Pyörintäsuunta vastapäivään: kun haluat löysätä tai ir-

rottaa ruuveja, työnnä suunnanvaihtokytkin (8) oikeaan

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)52 | Ελληνικά

Käynnistys ja pysäytys

Käynnistä sähkötyökalu käynnistyskytkimellä (7) ja pidä

Kun haluat lukita alaspainetun käynnistyskytkimen (7),

paina lukituspainiketta (6).

Kun haluat sammuttaa sähkötyökalun, vapauta käynnistys-

kytkin (7), tai jos se on lukittu lukituspainikkeella (6), paina

lyhyesti käynnistyskytkintä (7) ja nosta tämän jälkeen sormi

Voit säätää portaattomasti kierroslukua käynnissä olevan

sähkötyökalun käynnistyskytkintä (7) painamalla.

Moottori käy matalalla kierrosluvulla, kun painat käynnistys-

kytkintä (7) kevyesti. Kierrosluku kasvaa, kun painat paini-

ketta voimakkaammin.

Ruuvaussyvyyden säätäminen (katso kuva B)

Säätöholkilla (3) säädetään, kuinka syvälle ruuvauskärki ruu-

vaa työkappaleeseen. Valitse haluamasi porras (8 porrasta)

kiertämällä holkkia. Jokainen porras muuttaa ruuvaussy-

vyyttä 0,25mm:n verran.

Säätöholkin (3) kiertäminen myötäpäivään suurentaa ruu-

vaussyvyyttä, vastapäivään kiertäminen pienentää ruuvaus-

Tarvittavan asetuksen määrität parhaiten koeruuvauksella.

Työskentelyohjeita u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Aseta sähkötyökalun ruuvauskärki mutteriin/ruuviin vain kun moottori on sammutettu. Pyörivät käyttötar-

vikkeet saattavat luiskahtaa irti ruuvista/mutterista.

Aseta ruuvi ruuvauskärkeen (1). Yleispitimen (10) mag-

neetti pitää ruuvia paikallaan. Paina ruuvin kärkeä voimak-

kaasti työkappaletta vasten, kunnes ruuvaussyvyydenrajoitin

(4) on työkappaletta vasten.

Käynnistä sähkötyökalu. Ruuvi uppoaa työkappaleeseen,

kunnes asetettu ruuvaussyvyys on saavutettu. Voimansiirto

katkaistaan; käyttötarvikkeen pidin ei pyöri enää. Tarkista

ruuvaussyvyys ja säädä sitä tarvittaessa.

Kun haluat irrottaa ruuveja, säädä suunnanvaihtokytkin (8)

vastapäivään pyörinnän asentoon ja vedä säätöholkkia kier-

tämättä ruuvaussyvyydenrajoitin (4) etukautta irti.

Voit työskennellä myös ruuvaussyvyydenrajoittimen (4) ol-

lessa paikallaan, mikäli säädät ruuvaussyvyyttä.

Vyöpitimen (5) avulla voit ripustaa sähkötyökalun esim. vyö-

hön. Tällöin molemmat kätesi ovat vapaina ja sähkötyökalu

on aina nopeasti käyttövalmiina.

Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa

tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-

raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot

ovat myös verkko-osoitteessa:

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar-

vikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi-

nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa

ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Koskee vain EU‑maita:

Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka-

laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan

kansallisen lainsäädännön mukaan käyttökelvottomat sähkö-

työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli-

Tööriistahoidik ¼" sisekuuskant ¼" sisekuuskant ¼" sisekuuskant

Kruvikeeraja GSR 6-45 TE GSR 6-60 TE GSR 6-60 TE Tööriistahoidik ¼" sisekuuskant ¼" sisekuuskant ¼" sisekuuskant

(8) paremale kuni piirajani.

toodete ja lisatarvikute kohta.

EU-vaatimustenmukaisuusvakuutus

Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk-

tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi-

en vaatimusten mukaisia.

Tekniset asiakirjat saatavana: *
