KULLANIM KILAVUZU GSR 645 TE Professional BOSCH

tr Orijinal işletme talimatı

Elektrikli el aletleri için genel güvenlik uyarıları

UYARI Bu elektrikli el aletiyle birlikte

gelen tüm güvenlik uyarılarını,

talimatları, resim ve açıklamaları okuyun. Aşağıda

bulunan talimatlara uyulmaması halinde elektrik

çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden

Bütün uyarıları ve talimat hükümlerini ileride kullanmak

Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti"

terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile

çalışan aletleri (akülü) kapsamaktadır.

Çalışma yeri güvenliği u Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. u Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile

çalışmayın. Elektrikli el aletleri, toz veya buharların

tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. u Elektrikli el aleti ile çalışırken çocukları ve etraftaki kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin

kontrolünü kaybedebilirsiniz.

Elektrik Güvenliği u Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Korumalı (topraklanmış)

elektrikli el aletleri ile birlikte adaptör fiş

kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik

çarpma tehlikesini azaltır. u Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas

etmesinden kaçının. Vücudunuz topraklandığı anda

büyük bir elektrik çarpma tehlikesi ortaya çıkar. u Elektrikli el aletlerini yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine

sızması elektrik çarpma tehlikesini artırır. u Kabloya zarar vermeyin. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak

çekmeyin veya kablodan çekerek fişi çıkarmayın.

Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden

maddelerden uzak tutun. Hasarlı veya dolaşmış kablo

elektrik çarpma tehlikesini artırır. u Bir elektrikli el aleti ile açık havada çalışırken mutlaka açık havada kullanılmaya uygun uzatma kablosu

kullanın. Açık havada kullanılmaya uygun uzatma

kablosunun kullanılması elektrik çarpma tehlikesini

azaltır. Bosch Power Tools 1 609 92A 4NG | (11.04.2019)58 | Türkçe

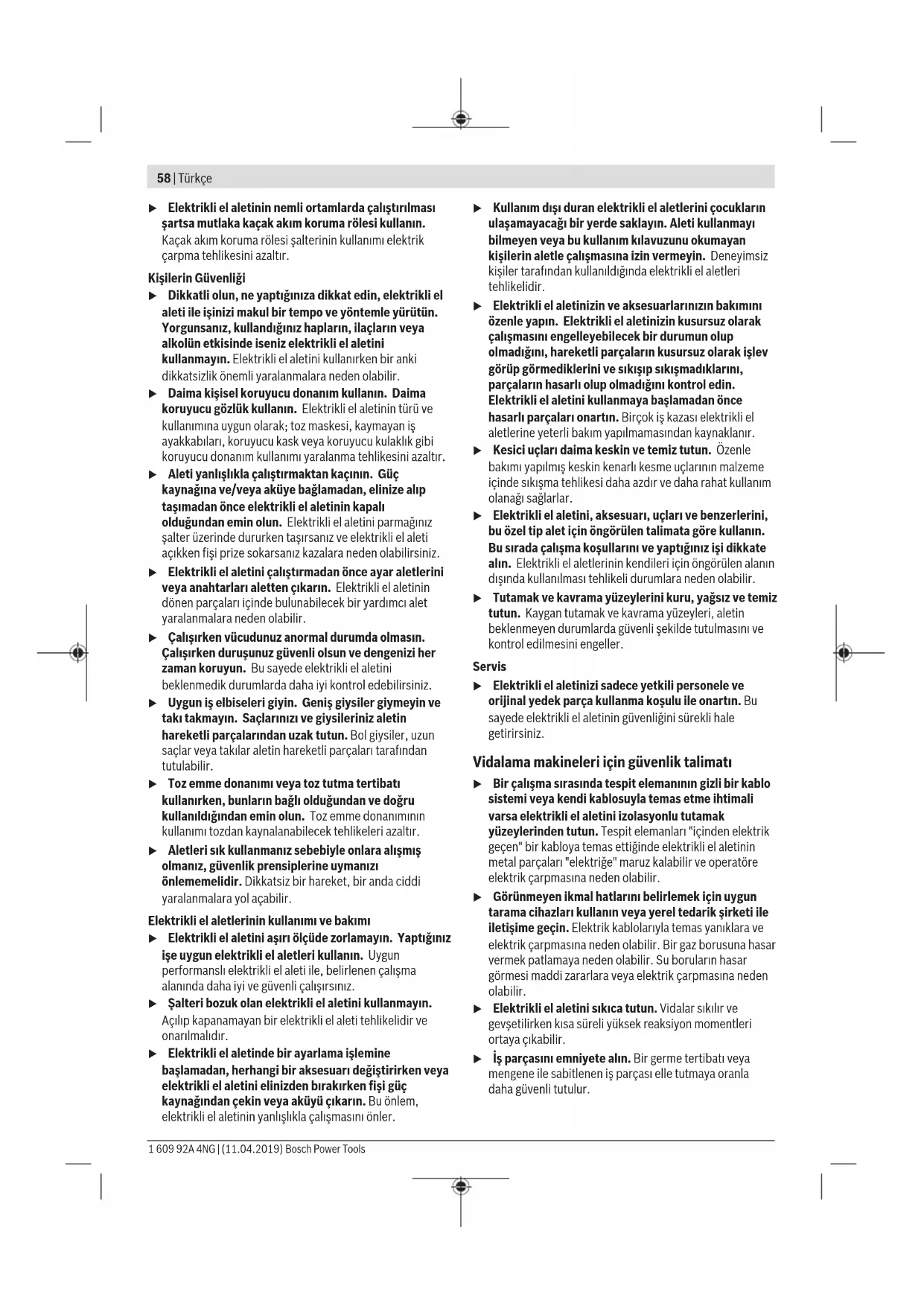

u Elektrikli el aletinin nemli ortamlarda çalıştırılması

şartsa mutlaka kaçak akım koruma rölesi kullanın.

Kaçak akım koruma rölesi şalterinin kullanımı elektrik

çarpma tehlikesini azaltır.

u Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el

aleti ile işinizi makul bir tempo ve yöntemle yürütün.

Yorgunsanız, kullandığınız hapların, ilaçların veya

alkolün etkisinde iseniz elektrikli el aletini

kullanmayın. Elektrikli el aletini kullanırken bir anki

dikkatsizlik önemli yaralanmalara neden olabilir.

u Daima kişisel koruyucu donanım kullanın. Daima

koruyucu gözlük kullanın. Elektrikli el aletinin türü ve

kullanımına uygun olarak; toz maskesi, kaymayan iş

ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi

koruyucu donanım kullanımı yaralanma tehlikesini azaltır.

u Aleti yanlışlıkla çalıştırmaktan kaçının. Güç

kaynağına ve/veya aküye bağlamadan, elinize alıp

taşımadan önce elektrikli el aletinin kapalı

olduğundan emin olun. Elektrikli el aletini parmağınız

şalter üzerinde dururken taşırsanız ve elektrikli el aleti

açıkken fişi prize sokarsanız kazalara neden olabilirsiniz.

u Elektrikli el aletini çalıştırmadan önce ayar aletlerini

veya anahtarları aletten çıkarın. Elektrikli el aletinin

dönen parçaları içinde bulunabilecek bir yardımcı alet

yaralanmalara neden olabilir.

u Çalışırken vücudunuz anormal durumda olmasın.

Çalışırken duruşunuz güvenli olsun ve dengenizi her

zaman koruyun. Bu sayede elektrikli el aletini

beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

u Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve

takı takmayın. Saçlarınızı ve giysileriniz aletin

hareketli parçalarından uzak tutun. Bol giysiler, uzun

saçlar veya takılar aletin hareketli parçaları tarafından

u Toz emme donanımı veya toz tutma tertibatı

kullanırken, bunların bağlı olduğundan ve doğru

kullanıldığından emin olun. Toz emme donanımının

kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.

u Aletleri sık kullanmanız sebebiyle onlara alışmış

olmanız, güvenlik prensiplerine uymanızı

önlememelidir. Dikkatsiz bir hareket, bir anda ciddi

yaralanmalara yol açabilir.

Elektrikli el aletlerinin kullanımı ve bakımı

u Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız

işe uygun elektrikli el aletleri kullanın. Uygun

performanslı elektrikli el aleti ile, belirlenen çalışma

alanında daha iyi ve güvenli çalışırsınız.

u Şalteri bozuk olan elektrikli el aletini kullanmayın.

Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve

u Elektrikli el aletinde bir ayarlama işlemine

başlamadan, herhangi bir aksesuarı değiştirirken veya

elektrikli el aletini elinizden bırakırken fişi güç

kaynağından çekin veya aküyü çıkarın. Bu önlem,

elektrikli el aletinin yanlışlıkla çalışmasını önler.

u Kullanım dışı duran elektrikli el aletlerini çocukların

ulaşamayacağı bir yerde saklayın. Aleti kullanmayı

bilmeyen veya bu kullanım kılavuzunu okumayan

kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz

kişiler tarafından kullanıldığında elektrikli el aletleri

u Elektrikli el aletinizin ve aksesuarlarınızın bakımını

özenle yapın. Elektrikli el aletinizin kusursuz olarak

çalışmasını engelleyebilecek bir durumun olup

olmadığını, hareketli parçaların kusursuz olarak işlev

görüp görmediklerini ve sıkışıp sıkışmadıklarını,

parçaların hasarlı olup olmadığını kontrol edin.

Elektrikli el aletini kullanmaya başlamadan önce

hasarlı parçaları onartın. Birçok iş kazası elektrikli el

aletlerine yeterli bakım yapılmamasından kaynaklanır.

u Kesici uçları daima keskin ve temiz tutun. Özenle

bakımı yapılmış keskin kenarlı kesme uçlarının malzeme

içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım

u Elektrikli el aletini, aksesuarı, uçları ve benzerlerini,

bu özel tip alet için öngörülen talimata göre kullanın.

Bu sırada çalışma koşullarını ve yaptığınız işi dikkate

alın. Elektrikli el aletlerinin kendileri için öngörülen alanın

dışında kullanılması tehlikeli durumlara neden olabilir.

u Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz

tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin

beklenmeyen durumlarda güvenli şekilde tutulmasını ve

kontrol edilmesini engeller.

u Elektrikli el aletinizi sadece yetkili personele ve

orijinal yedek parça kullanma koşulu ile onartın. Bu

sayede elektrikli el aletinin güvenliğini sürekli hale

Vidalama makineleri için güvenlik talimatı

u Bir çalışma sırasında tespit elemanının gizli bir kablo

sistemi veya kendi kablosuyla temas etme ihtimali

varsa elektrikli el aletini izolasyonlu tutamak

yüzeylerinden tutun. Tespit elemanları "içinden elektrik

geçen" bir kabloya temas ettiğinde elektrikli el aletinin

metal parçaları "elektriğe" maruz kalabilir ve operatöre

elektrik çarpmasına neden olabilir.

u Görünmeyen ikmal hatlarını belirlemek için uygun

tarama cihazları kullanın veya yerel tedarik şirketi ile

iletişime geçin. Elektrik kablolarıyla temas yanıklara ve

elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar

vermek patlamaya neden olabilir. Su boruların hasar

görmesi maddi zararlara veya elektrik çarpmasına neden

u Elektrikli el aletini sıkıca tutun. Vidalar sıkılır ve

gevşetilirken kısa süreli yüksek reaksiyon momentleri

u İş parçasını emniyete alın. Bir germe tertibatı veya

mengene ile sabitlenen iş parçası elle tutmaya oranla

daha güvenli tutulur.

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsTürkçe | 59 u Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Uç takılabilir ve elektrikli el

aletinin kontrolünü kaybedebilirsiniz.

Ürün ve performans açıklaması

Bütün güvenlik talimatını ve uyarıları

okuyun. Güvenlik talimatlarına ve uyarılara

uyulmadığı takdirde elektrik çarpmasına,

yangına ve/veya ciddi yaralanmalara neden

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat

Usulüne uygun kullanım

Elektrikli el aleti, cıvataların takılması ve sökülmesi için

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki

elektrikli el aleti resmindeki numaralarla aynıdır.

Vida derinlik mesnedi için ayar kovanı

Açma/kapama şalteri sabitleme tuşu

Dönme yönü değiştirme şalteri

Tutamak (izolasyonlu tutamak yüzeyi)

Çok amaçlı vidalama ucu adaptörü

Şekli gösterilen veya tanımlanan aksesuar standart teslimat

kapsamında değildir. Aksesuarın tümünü aksesuar

programımızda bulabilirsiniz.

Giriş gücü W 701 701 701

maks. çıkış gücü W 327 327 327

Boştaki devir sayısı dev/dak 0–2 500 0–3 000 0–4 500

Nominal devir sayısı dev/dak 0–1 700 0–1 700 0–3 000

Uç girişi ¼" altıgen şaft vidalama

¼" altıgen şaft vidalama

¼" altıgen şaft vidalama

Maks. vidalama çapı mm 6 6 6

Giriş gücü W 701 701 701

maks. çıkış gücü W 327 327 327

Boştaki devir sayısı dev/dak 0–5 000 0–6 000 0–6 500

Nominal devir sayısı dev/dak 0–3 000 0–4 500 0–4 500

Uç girişi ¼" altıgen şaft vidalama

¼" altıgen şaft vidalama

¼" altıgen şaft vidalama

Maks. vidalama çapı mm 6 6 6

/ II / II / II Veriler 230V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veril değişebilir.

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)60 | Türkçe

Gürültü/Titreşim bilgisi

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Gürültü emisyon değerleri EN 62841-2-2 uyarınca belirlenmektedir.

Elektrikli el aletinin A ağırlıklı gürültü seviyesi tipik olarak

Ses basıncı seviyesi

Tolerans K Kulak koruması kullanın!

Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve tolerans K EN 62841-2-2 uyarınca belirlenmektedir:

Bu talimatta belirtilen titreşim seviyesi ve gürültü emisyon

değeri standartlaştırılmış ölçme yöntemine göre

belirlenmiştir ve elektrikli el aletlerinin birbirleri ile

kıyaslanmasında kullanılabilir. Bu değerler aynı zamanda

titreşim ve gürültü emisyonunun geçici olarak tahmin

edilmesine de uygundur.

Belirtilen titreşim seviyesi ve gürültü emisyon değeri

elektrikli el aletinin esas kullanımını temsil etmektedir. Ancak

elektrikli el aleti farkı uçlar veya yetersiz bakımla kullanılacak

olursa, titreşim seviyesi ve gürültü emisyonu farklılık

gösterebilir. Bu da titreşim ve gürültü emisyonunu bütün

kullanım süresince önemli ölçüde artırabilir.

Titreşim ve gürültü emisyonunun tam olarak tahmin

edilebilmesi için, aletin kapalı olduğu veya açık fakat

kullanımda olmadığı sürelerin de dikkate alınması gerekir.

Bu, titreşim ve gürültü emisyonunu bütün çalışma süresinde

önemli ölçüde düşürebilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik

önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların

bakımı, ellerin sıcak tutulması, iş aşamalarının organize

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

Uç değiştirme (bkz. Resim A)

Derinlik mesnedini (4) öne doğru çekin. Vidalama ucunu (1)

çekerek çıkarın. İhtiyaç durumunda çok amaçlı vidalama ucu

adaptörü (10) de dışarı çekilebilir ve değiştirilebilir.

Uç değişimi tamamlandıktan sonra derinlik mesnedini

u Şebeke gerilimine dikkat edin! Akım kaynağının

gerilimi elektrikli el aletinin tip etiketinde belirtilen

gerilimle aynı olmalıdır. 230 V ile işaretlenmiş

elektrikli el aletleri 220 V ile de çalıştırılabilir.

Dönme yönünün ayarlanması

Dönme yönü değiştirme şalteri (8) ile elektrikli el aletinin

dönme yönünü değiştirebilirsiniz. Ancak açma/kapama

şalteri (7) basılı durumda ise bu mümkün değildir.

– Sağa dönüş: Vidaları takmak için dönme yönü değiştirme

şalterini (8) sonuna kadar sola itin.

– Sola dönüş: Vidaları gevşetmek veya sökmek için dönüş

yönü değiştirme şalterini (8) dayanak noktasına kadar

Elektrikli el aletini çalıştırmak için açma/kapama şalterine

(7) basın ve şalteri basılı tutun.

Basılı açma/kapama şalterini sabitlemek (7) için sabitleme

Elektrikli el aletini kapatmak için açma/kapama şalterini (7)

bırakın veya sabitleme tuşu (6) ile kilitlenmişse, açma/

kapama şalterine (7) kısa süre basın ve bırakın.

Devir sayısının ayarlanması

Çalışmakta olan elektrikli el aletinin devir sayısını açma/

kapama şalterine (7) bastığınız ölçüde kademesiz olarak

Açma/kapama şalterine (7) hafifçe bastırma düşük devir

sayısına neden olur. Batırma kuvveti artınca devir sayısı da

Vidalama derinliğinin ayarlanması (bakınız Resim B)

Ayar kovanıyla (3) vidalama kafasının iş parçasında vidalama

derinliği her dönüşte 8 kilitlenen kademe ile olarak önceden

seçilebilir. Her kademe vidalama derinliğinde 0,25mm bir

değişikliğe işaret eder.

Ayar kovanını (3) saat yönünde çevirmek vidalama

derinliğini arttırır, saat yönünün tersine çevirmek ise

vidalama derinliğini azaltır.

Gerekli ayarı yapabilmek için en iyi yöntem deneme

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsTürkçe | 61

Çalışırken dikkat edilecek hususlar

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

u Elektrikli el aletini sadece kapalı durumda somunlara/

vidalara yerleştirin. Dönmekte olan uçlar kayabilir.

Vidayı vidalama ucuna (1) takın. Vida, çok amaçlı vidalama

ucu adaptörünün mıknatıs tutma gücü sayesinde (10)

tutulur. Vidanın ucunu, vidalama derinlik mesnedi (4) iş

parçasına temas edene kadar güçlü bir biçimde vidalanacak

Elektrikli el aletini çalıştırın. Vida, ayarlanana vidalama

derinliğine ulaşılana kadar iş parçasına vidalanır. Tahrik

ayrılır; uç girişi artık dönmez. Vidalama derinliğini kontrol

edin ve gerekirse yeniden ayarlayın.

Vidaları sökmek için dönüş yönü değiştirme şalterini (8) sola

dönüş konumuna getirin ve ayar kovanını döndürmeden

vidalama derinlik mesnedini (4) öne doğru çekin.

Vidalama derinliğini uyarladıysanız vidalama derinlik

mesnedi (4) yerleştirilmiş durumdayken de çalışabilirsiniz.

Kemere takma klipsi (5) ile elektrikli el aletini örneğin

kemerinize takabilirsiniz. Bu şekilde her iki elinizde serbest

olur ve elektrikli el aletini istediğiniz an kullanabilirsiniz.

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

u İyi ve güvenli çalışabilmek için elektrikli el aletini ve

havalandırma aralıklarını temiz tutun.

Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik

nedenlerinden dolayı bu tertibat Bosch'den veya Bosch

elektrikli el aletleri yetkili servisinden temin edilmelidir.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek

parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşleri

ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları

hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip

etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek

parçaları 7 yıl hazır tutar.

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan

E-mail: bpsasalbobinaj@hotmail.com

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu

TOO “Robert Bosch” Power Tools, Satış Sonrası Servis

bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine

Elektrikli el aletlerini evsel çöplerin içine

Sadece AB ülkeleri için:

Eski elektrikli el aletleri ve elektronik aletlere ilişkin

2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek

tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım

ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak

ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden

kazanım merkezlerine gönderilmek zorundadır.

Ø maxim şuruburi mm 6 6 6

Ø maxim şuruburi mm 6 6 6

Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin

geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan

Teknik belgelerin bulunduğu yer: *
