KULLANIM KILAVUZU GSR 12 VET Professional BOSCH

tr Orijinal işletme talimat

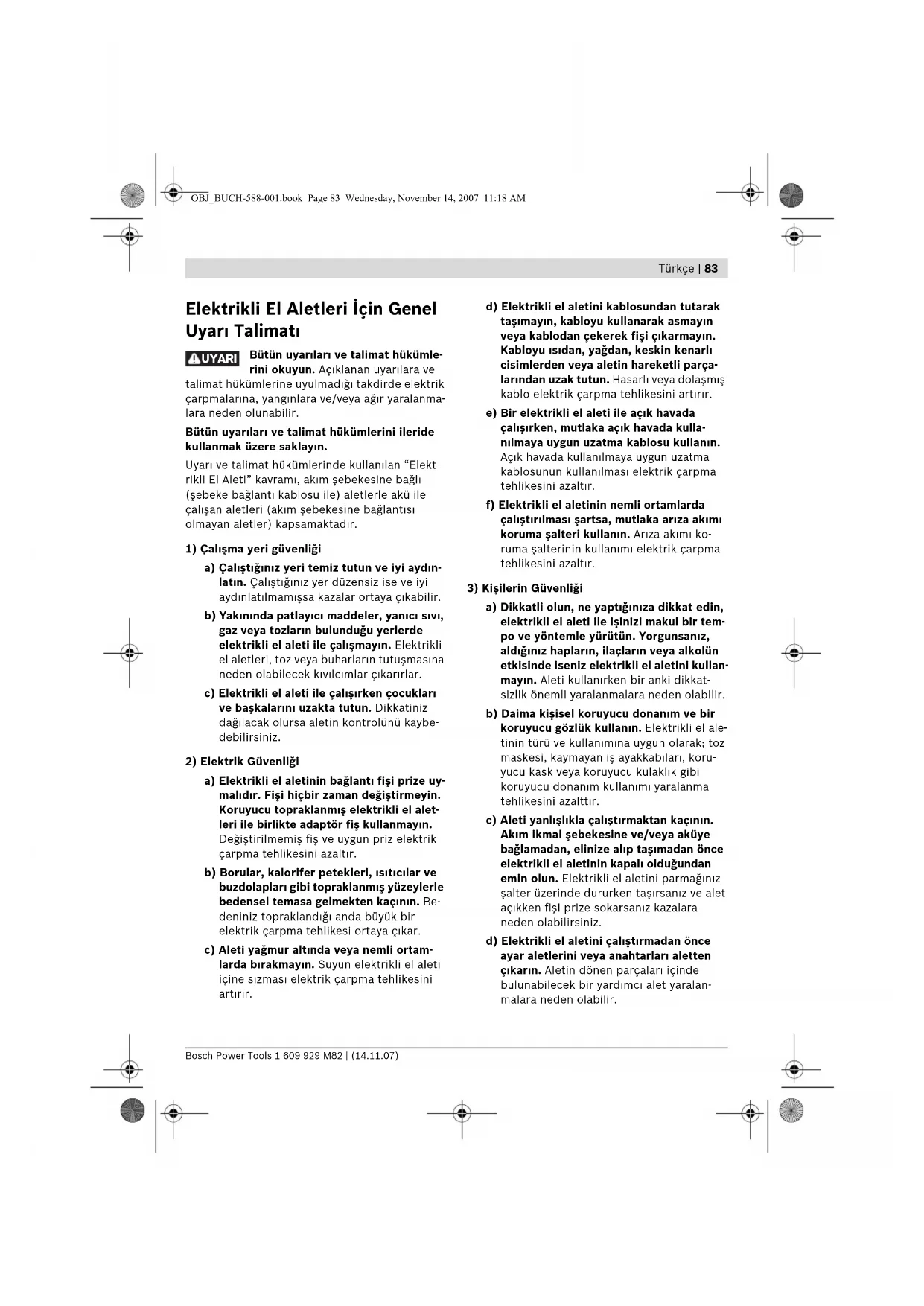

Elektrikli El Aletleri İçin Genel

Bütün uyarlar ve talimat hükümle-

rini okuyun. Açklanan uyarlara ve

talimat hükümlerine uyulmadğ takdirde elektrik

çarpmalarna, yangnlara ve/veya ağr yaralanma-

lara neden olunabilir.

Bütün uyarlar ve talimat hükümlerini ileride

kullanmak üzere saklayn.

Uyar ve talimat hükümlerinde kullanlan “Elekt-

rikli El Aleti” kavram, akm şebekesine bağl

(şebeke bağlant kablosu ile) aletlerle akü ile

çalşan aletleri (akm şebekesine bağlants

olmayan aletler) kapsamaktadr.

1) Çalşma yeri güvenliği

a) Çalştğnz yeri temiz tutun ve iyi aydn-

latn. Çalştğnz yer düzensiz ise ve iyi

aydnlatlmamşsa kazalar ortaya çkabilir.

b) Yaknnda patlayc maddeler, yanc sv,

gaz veya tozlarn bulunduğu yerlerde

elektrikli el aleti ile çalşmayn. Elektrikli

el aletleri, toz veya buharlarn tutuşmasna

neden olabilecek kvlcmlar çkarrlar.

c) Elektrikli el aleti ile çalşrken çocuklar

ve başkalarn uzakta tutun. Dikkatiniz

dağlacak olursa aletin kontrolünü kaybe-

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlant fişi prize uy-

maldr. Fişi hiçbir zaman değiştirmeyin.

Koruyucu topraklanmş elektrikli el alet-

leri ile birlikte adaptör fiş kullanmayn.

Değiştirilmemiş fiş ve uygun priz elektrik

çarpma tehlikesini azaltr.

b) Borular, kalorifer petekleri, stclar ve

buzdolaplar gibi topraklanmş yüzeylerle

bedensel temasa gelmekten kaçnn. Be-

deniniz topraklandğ anda büyük bir

elektrik çarpma tehlikesi ortaya çkar.

c) Aleti yağmur altnda veya nemli ortam-

larda brakmayn. Suyun elektrikli el aleti

içine szmas elektrik çarpma tehlikesini

d) Elektrikli el aletini kablosundan tutarak

taşmayn, kabloyu kullanarak asmayn

veya kablodan çekerek fişi çkarmayn.

Kabloyu sdan, yağdan, keskin kenarl

cisimlerden veya aletin hareketli parça-

larndan uzak tutun. Hasarl veya dolaşmş

kablo elektrik çarpma tehlikesini artrr.

e) Bir elektrikli el aleti ile açk havada

çalşrken, mutlaka açk havada kulla-

nlmaya uygun uzatma kablosu kullann.

Açk havada kullanlmaya uygun uzatma

kablosunun kullanlmas elektrik çarpma

tehlikesini azaltr.

çalştrlmas şartsa, mutlaka arza akm

ruma şalterinin kullanm elektrik çarpma

tehlikesini azaltr.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptğnza dikkat edin,

elektrikli el aleti ile işinizi makul bir tem-

po ve yöntemle yürütün. Yorgunsanz,

aldğnz haplarn, ilaçlarn veya alkolün

etkisinde iseniz elektrikli el aletini kullan-

mayn. Aleti kullanrken bir anki dikkat-

sizlik önemli yaralanmalara neden olabilir.

b) Daima kişisel koruyucu donanm ve bir

koruyucu gözlük kullann. Elektrikli el ale-

tinin türü ve kullanmna uygun olarak; toz

maskesi, kaymayan iş ayakkablar, koru-

yucu kask veya koruyucu kulaklk gibi

koruyucu donanm kullanm yaralanma

tehlikesini azalttr.

c) Aleti yanlşlkla çalştrmaktan kaçnn.

Akm ikmal şebekesine ve/veya aküye

bağlamadan, elinize alp taşmadan önce

elektrikli el aletinin kapal olduğundan

emin olun. Elektrikli el aletini parmağnz

şalter üzerinde dururken taşrsanz ve alet

açkken fişi prize sokarsanz kazalara

neden olabilirsiniz.

d) Elektrikli el aletini çalştrmadan önce

ayar aletlerini veya anahtarlar aletten

çkarn. Aletin dönen parçalar içinde

bulunabilecek bir yardmc alet yaralan-

malara neden olabilir.

UYARI OBJ_BUCH-588-001.book Page 83 Wednesday, November 14, 2007 11:18 AM1 609 929 M82 | (14.11.07) Bosch Power Tools

e) Çalşrken bedeniniz anormal durumda ol-

masn. Çalşrken duruşunuz güvenli

olsun ve dengenizi her zaman koruyun. Bu

sayede aleti beklenmedik durumlarda daha

iyi kontrol edebilirsiniz.

f) Uygun iş elbiseleri giyin. Geniş giysiler

giymeyin ve tak takmayn. Saçlarnz,

giysileriniz ve eldivenlerinizi aletin

hareketli parçalarndan uzak tutun. Bol

giysiler, uzun saçlar veya taklar aletin

hareketli parçalar tarafndan tutulabilir.

g) Toz emme donanm veya toz tutma terti-

bat kullanrken, bunlarn bağl olduğun-

dan ve doğru kullanldğndan emin olun.

Toz emme donanmnn kullanm tozdan

kaynalanabilecek tehlikeleri azaltr.

işe uygun elektrikli el aletleri kullann.

Uygun performansl elektrikli el aleti ile,

belirlenen çalşma alannda daha iyi ve

güvenli çalşrsnz.

b) Şalteri bozuk olan elektrikli el aletini kul-

lanmayn. Açlp kapanamayan bir elektrikli

el aleti tehlikelidir ve onarlmaldr.

c) Alette bir ayarlama işlemine başlamadan

ve/veya aküyü çkarmadan önce, her-

hangi bir aksesuar değiştirirken veya

aleti elinizden brakrken fişi prizden

çekin. Bu önlem, elektrikli el aletinin

yanlşlkla çalşmasn önler.

d) Kullanm dş duran elektrikli el aletlerini

çocuklarn ulaşamayacağ bir yerde sakla-

yn. Aleti kullanmay bilmeyen veya bu

kullanm klavuzunu okumayan kişilerin

aletle çalşmasna izin vermeyin. Dene-

yimsiz kişiler tarafndan kullanldğnda

elektrikli el aletleri tehlikelidir.

e) Elektrikli el aletinizin bakmn özenle

yapn. Elektrikli el aletinizin kusursuz ola-

rak işlev görmesini engelleyebilecek bir

durumun olup olmadğn, hareketli parça-

larn kusursuz olarak işlev görüp görme-

diklerini ve skşp skşmadklarn,

parçalarn hasarl olup olmadğn kontrol

edin. Aleti kullanmaya başlamadan önce

hasarl parçalar onartn. Birçok iş kazas

elektrikli el aletlerinin kötü bakmndan

f) Kesici uçlar daima keskin ve temiz tutun.

Özenle bakm yaplmş keskin kenarl

kesme uçlarnn malzeme içinde skşma

tehlikesi daha azdr ve daha rahat kullanm

g) Elektrikli el aletini, aksesuar, uçlar ve

benzerlerini, bu özel tip alet için öngö-

rülen talimata göre kullann. Bu srada

çalşma koşullarn ve yaptğnz işi dik-

kate aln. Elektrikli el aletlerinin kendileri

için öngörülen alann dşnda kullanlmas

tehlikeli durumlara neden olabilir.

5) Akülü aletlerin özenli bakm ve kullanm

a) Aküyü sadece üreticinin tavsiye ettiği şarj

cihaz ile şarj edin. Bir akünün şarjna

uygun olarak üretilmiş şarj cihaz başka bir

akünün şarj için kullanlrsa yangn

tehlikesi ortaya çkar.

b) Sadece ilgili elektrikli el aleti için öngö-

rülen aküleri kullann. Başka akülerin

kullanm yaralanmalara ve yangnlara

c) Kullanlmayan aküyü büro ataçlar, ma-

deni bozuk paralar, anahtarlar, çiviler,

vidalar veya metal nesnelerden uzak

tutun. Bunlar köprüleme yaparak kon-

taklara neden olabilir. Akü kontaklar

arasndaki bir ksa devre yanmalara veya

yangnlara neden olabilir.

d) Yanlş kullanm durumunda aküden sv

dşar szabilir. Bu sv ile temasa gelme-

yin. Yanlşlkla temasa gelirseniz su ile

iyice ykayn. Eğer sv gözlerinize gelecek

olursa hemen bir hekime başvurun. Dşar

szan akü svs cilt tahrişlerine ve

yanmalara neden olabilir.

a) Elektrikli el aletinizi sadece yetkili perso-

nele ve orijinal yedek parça kullanma ko-

şulu ile onartn. Bu sayede aletin güven-

liğini sürekli hale getirirsiniz.

OBJ_BUCH-588-001.book Page 84 Wednesday, November 14, 2007 11:18 AMTürkçe | 85 Bosch Power Tools 1 609 929 M82 | (14.11.07) Alete özgü güvenlik talimat

f Elektrikli el aletini skca tutun. Vidalar taklp

sökülürken ksa süreli yüksek reaksiyon

momentleri ortaya çkabilir.

f İş parçasn emniyete aln. Bir germe tertibat

veya mengene ile sabitlenen iş parças elle tut-

maya oranla daha güvenli tutulur.

f Elinizden brakmadan önce elektrikli el ale-

tinin tam olarak durmasn bekleyin. Alete ta-

klan uç skşabilir ve elektrikli el aletinin kont-

rolünü kaybedebilirsiniz.

f Aletin yanlşlkla çalşmamas için gerekli

önlemleri aln. Aküyü yerine yerleştirmeden

önce açma/kapama şalterinin kapal pozis-

yonda bulunduğundan emin olun. Parmağnz

açma/kapama şalteri üzerinde iken elektrikli

el aletini taşrsanz veya elektrikli el aleti

çalşr durumda iken aküyü takmak isterseniz

kazalara neden olabilirsiniz.

f Aküyü açmayn. Ksa devre tehlikesi vardr.

Aküyü sdan koruyun, örneğin sürekli

güneş şğndan ve ateşten. Patlama

Bütün uyarlar ve talimat hükümle-

rini okuyun. Açklanan uyarlara ve

talimat hükümlerine uyulmadğ tak-

dirde elektrik çarpmalarna, yangn-

lara ve/veya ağr yaralanmalara

Lütfen aletin resminin göründüğü sayfay açn ve

bu kullanm klavuzunu okuduğunuz sürece bu

Usulüne uygun kullanm

Bu alet vidalarn taklmas ve sökülmesi için

Şekli gösterilen elemanlar

Şekli gösterilen elemanlarn numaralar grafik

sayfasndaki elektrikli el aleti resmindeki

numaralarla ayndr.

3 Vidalama derinliği mesnedi ayar kovan

4 Vidalama derinliği mesnedi

5 Akü boşa alma düğmesi

7 Açma/kapama şalteri

8 Dönme yönü değiştirme şalteri

11 Çok amaçl vidalama ucu adaptörü* *Şekli gösterilen veya tanmlanan aksesuar standart teslimat kapsamnda değildir. Teknik veriler

Gürültü/Titreşim bilgisi

Ölçüm değerleri EN 60745’e göre tespit edilmiştir.

Aletin A olarak değerlendirilen ses basnc sevi-

yesi tipik olarak 70 dB(A)’dan düşüktür. Tolerans

Çalşma srasnda gürültü seviyesi 80 dB(A)’y

Koruyucu kulaklk kullann!

Boştaki devir says

kg 1,75 Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir. OBJ_BUCH-588-001.book Page 85 Wednesday, November 14, 2007 11:18 AM1 609 929 M82 | (14.11.07) Bosch Power Tools

Toplam titreşim değeri (üç yönün vektör toplam)

EN 60745’e göre tespit edilmiştir:

Vidalama: Titreşim emisyon değeri a

Bu talimatta belirtilen titreşim seviyesi

EN 60745’e göre normlandrlmş bir ölçme

yöntemi ile tespit edilmiştir ve elektrikli el

aletlerinin karşlaştrlmasnda kullanlabilir. Bu

değer geçici olarak titreşim seviyesinin tahmin

edilmesine uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin

temel kullanm alanlarn temsil eder. Ancak

elektrikli el aleti başka kullanm alanlarnda

kullanlrken, farkl uçlarla kullanlrken veya

yetersiz bakmla kullanlacak olursa, titreşim

seviyesi belirtilen değerden farkl olabilir. Bu da

toplam çalşma süresi içindeki titreşim yükünü

önemli ölçüde artrabilir.

Titreşim yükünü tam olarak tahmin edebilmek

için aletin kapal olduğu veya çalştğ halde

kullanlmadğ süreler de dikkate alnmaldr. Bu,

toplam çalşma süresi içindeki titreşim yükünü

önemli ölçüde azaltabilir.

Titreşimin kullancya bindirdiği yük için önceden

ek güvenlik önlemleri aln. Örneğin: Elektrikli el

aletinin ve uçlarn bakm, ellerin scak tutulmas,

iş aşamalarnn organize edilmesi.

Tek sorumlu olarak “Teknik veriler” bölümünde

tanmlanan bu ürünün: 2004/108/EG ile

98/37/EG yönetmelikleri hükümleri uyarnca

(28.12.2009 tarihine kadar) ve 2006/42/EG

yönetmelikle hükümleri uyarnca da (29.12.2009

tarihinden itibaren) EN 60745 normlarna veya

bu normlara ait normatif belgelere uygunluğunu

Teknik belgelerin bulunduğu merkez:

Yeni veya uzun süre kullanlmamş bir akü ancak

yaklaşk 5 kez şarj/deşarj olduktan sonra tam

performansna kavuşur.

Aküyü 6 çkarmak için boşa alma düğmelerine

basn 5 ve aküyü elektrikli el aletinin altndan aln.

Bu işlem srasnda zor kullanmayn.

Akü bir NTC scaklk kontrol sistemi ile donatlmş

olup, bu sistem sadece 0 °C–45 °C scaklk

aralğnda şarj işlemine izin verir. Bu sayede

akünün kullanm ömrü önemli ölçüde uzar.

Şarj işleminden sonra çok ksa süre çalşlabi-

liyorsa akü ömrünü tamamlamş ve değiştirilmesi

Tasfiye konusundaki talimat hükümlerine uyun.

Uç değiştirme (Baknz: Şekil A)

f Aletin kendinde bir çalşma yapmadan önce

(örneğin bakm ve uç değiştirme işlerinden

önce), aleti bir yere taşrken veya saklarken

her defasnda dönme yönü değiştirme

şalterini orta konuma getirin. Açma/kapama

şalterine yanlşlkla basldğnda yaralanma

tehlikesi ortaya çkabilir.

Derinlik mesnedini 4 öne doğru çekin. Vidalama

ucunu 1 çekerek çkarn. Gerektiğinde çok amaçl

uç adaptörü 11 çkarlabilir ve değiştirilebilir.

Ucu değiştirdikten sonra derinlik mesnedini 4

Akünün yerleştirilmesi

f Sadece elektrikli el aletinizin tip etiketinde

belirtilen gerilime sahip orijinal Bosch yass

akü paketlerini kullann. Başka akülerin

kullanm yaralanmalara ve yangnlara neden

Aletin yanlşlkla çalşmasn önlemek için dönme

yönü değiştirme şalterini 8 merkezi konuma

getirin. Aküyü 6, hissedilir biçimde kavrama

yapacak ve tutamakla ayn hizaya gelecek

biçimde tutamağn içine yerleştirin.

Dönme yönünün ayarlanmas

Dönme yönü değiştirme şalteri 8 ile elektrikli el

aletinin dönme yönünü değiştirebilirsiniz. Ancak

açma/kapama şalteri 7 basl iken bu mümkün

Sağa dönüş: Dönme yönü değiştirme şalterini 8

“R” sembolü üzerine getirin.

Sola dönüş: Vidalar sökmek için dönme yönü

değiştirme şalterini 8 “L” sembolü üzerine

Aleti çalştrmak için açma/kapama şalterine 7

basn ve şalteri basl tutun.

Elektrikli el aletini kapamak için açma/kapama

şalterini 7 brakn.

Devir saysnn ayarlanmas

Açma/kapama şalterine 7 basma durumunuza

göre elektrikli el aleti açkken devir saysn

kademeler halinde ayarlayabilirsiniz.

Açma/kapama şalteri 7 üzerine hafif bir bastrma

kuvveti uygulannca alet düşük devir says ile

çalşr. Bastrma kuvveti yükseltildikçe devir

Açma/kapama şalteri 7 brakldğnda mandren

frenlenir ve ucun serbest dönüşü engellenir.

Vidalama derinliğinin ayarlanmas

Ayar kovan 3 ile vida başnn iş parçasna girme

derinliği kademesiz olarak ayarlanabilir. Kovann

her tam turu vidalama derinliğinin 0,2 mm’lik bir

değişikliğine neden olur.

Ayar kovan 3 saat hareket yönünde çevrilince

daha büyük bir vidalama derinliği, saat hareket

yönünün tersine çevrilince daha küçük bir

vidalama derinliği ayarlanr.

Ayar kovann 3 sonuna kadar öne itin, ayar

kovann 3 çevirerek vidalama derinliğini ayarlayn

ve ayar kovann 3 kilitleme yapncaya kadar

Gerekli ayar en doğru biçimde deneme ile

Çalşrken dikkat edilecek hususlar

f Elektrikli el aletini daima kapal durumda

vida üzerine yerleştirin. Dönmekte olan uçlar

Viday vidalama bits’ine 1 dayayn. Vida uç

kovanna entegre mknatsl halka tarafndan

tutulur. Vidalama derinliği mesnedi 4 iş parçasna

dayanncaya kadar vida başn kuvvetlice

vidalama yaplacak malzemeye bastrn.

Elektrikli el aletini çalştrn. Ayarlanmş bulunan

vidalama derinliğine ulaşlncaya kadar vida iş

parças içine vidalanr. Tahrik kuplaj açlr ve uç

kovan dönüşü durur. Vidalama derinliğini kontrol

edin ve gerekiyorsa ayarlamay tekrar yapn.

Vidalar sökmek için dönme yönü değiştirme

şalterini 8 sol dönüşe ayarlayn ve ayar kovann

çevirmeden vidalama derinliği dayamağn 4 öne

Vidalama derinliği uygunsa vidalama derinliği

dayamağ 4 ile çalşabilirsiniz.

Aydnlatma (aksesuar)

Akkor lamba 9 ile elverişsiz koşullarda vidalama

yerini aydnlatabilirsiniz.

Koruyucu kapağ 10 çkarn ve akkor lambay 9

sonuna kadar ilgili yuvaya itin.

Akkor lambay 9 yakp söndürmek için şalteri

gerekli yöne çevirin.

Açklama: Elektrikli el aletini akkor lamba 9

olmadan kullanrken koruyucu kapağ 10 mutlaka

f Aletin kendinde bir çalşma yapmadan önce

(örneğin bakm ve uç değiştirme işlerinden

önce), aleti bir yere taşrken veya saklarken

her defasnda dönme yönü değiştirme

şalterini orta konuma getirin. Açma/kapama

şalterine yanlşlkla basldğnda yaralanma

tehlikesi ortaya çkabilir.

f İyi ve güvenli çalşabilmek için elektrikli el

aletini ve havalandrma deliklerini daima

Dikkatli biçimde yürütülen üretim ve test

yöntemlerine rağmen elektrikli el aleti arza

yapacak olursa, onarm Bosch elektrikli aletleri

için yetkili bir serviste yaplmaldr.

Bütün başvuru ve yedek parça siparişlerinizde

mutlaka aletinizin tip etiketindeki 10 haneli ürün

Müşteri servisi ve müterşi danişmanliği

Müşteri servisleri ürününüzün onarm ve bakm

ile yedek parçalarna ait sorularnz yantlandrr.

Demonte görünüşler ve yedek parçalara ait

bilgileri şu adreste de bulabilirsiniz:

Bosch müşteri servisi timi satn alacağnz ürünün

özellikleri, bu ürünün kullanm ve ayar işlemleri

hakkndaki sorularnz ile yedek parçalarna ait

sorularnz memnuniyetle yantlandrr.

Elektrikli el aleti, aksesuar ve ambalaj malzemesi

çevre dostu bir yöntemle tasfiye edilmek üzere

tekrar kazanm merkezine gönderilmelidir.

Sadece AB üyesi ülkeler için:

Elektrikli el aletini evsel çöplerin

Elektrikli el aletleri ve eski elekt-

ronik aletlere ilişkin 2002/96/AT

sayl Avrupa Birliği yönetmeliği ve

bunlarn tek tek ülkelerin hukuk-

larna uyarlanmas uyarnca, kullanm ömrünü

tamamlamş elektrikli el aletleri ayr ayr toplan-

mak ve çevre dostu bir yöntemle tasfiye edilmek

üzere yeniden kazanm merkezlerine gönderilmek

Dikkat: Bu aküler çok zehirli ağr metal olan

Ni-MH: Nikel-Metalhidrit

Aküleri ve bataryalar evsel çöplerin içine, ateşe

veya suya atmayn. Aküler ve bataryalar

toplanmak, tekrar kazanm işlemine tabi tutulmak

ve çevre dostu bir yöntemle tasfiye edilmek

Sadece AB üyesi ülkeler için:

91/157/AET Yönetmeliği uyarnca arzal veya

kullanm ömrünü tamamlamş aküler ve

bataryalar yeniden kazanm işlemine tabi

tutulmak zorundadr.

Değişiklik haklarmz sakldr.
