HASZNÁLATI ÚTMUTATÓ GSR 645 TE Professional BOSCH

hu Eredeti használati utasítás

til électroportatif.

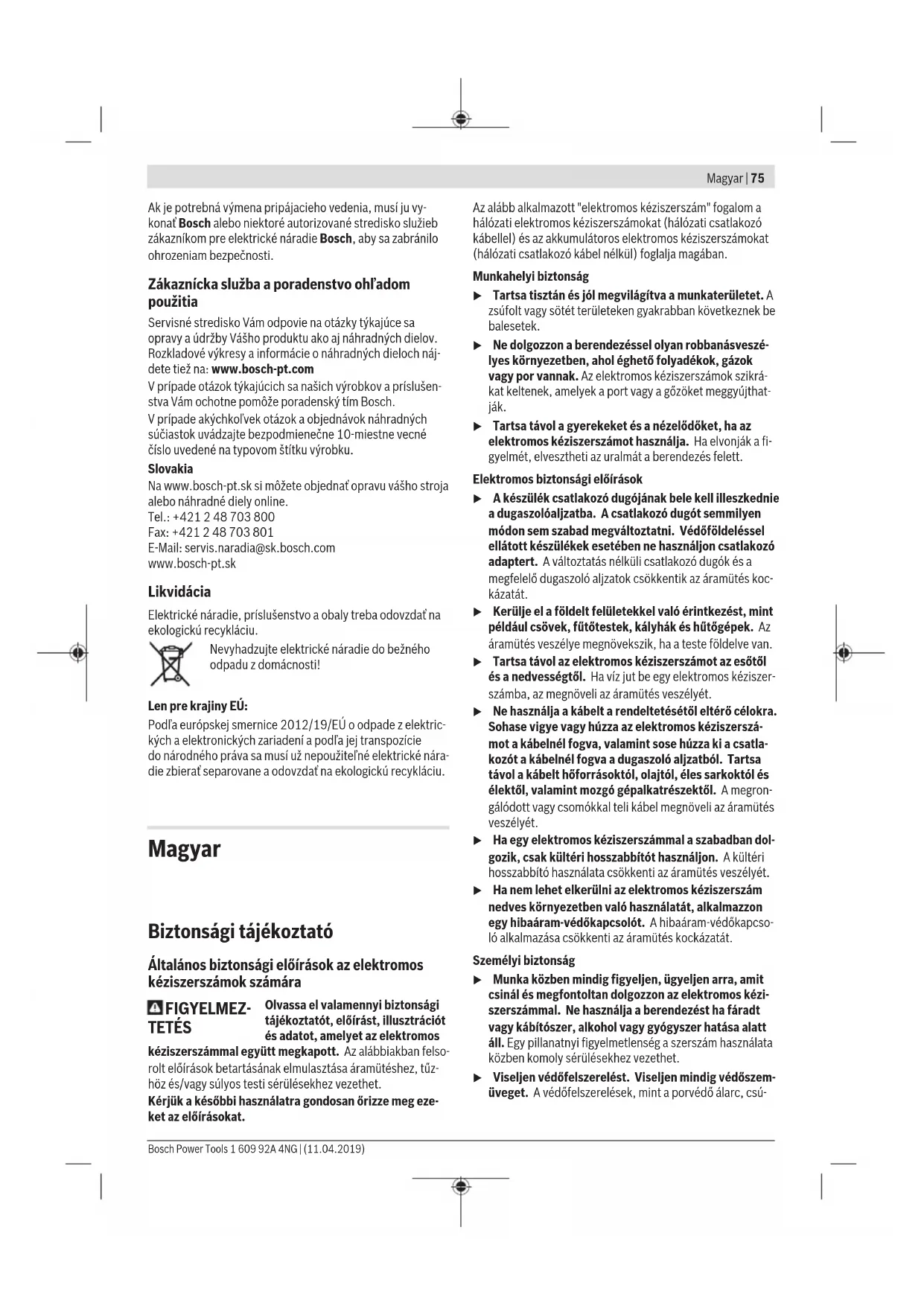

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos

kéziszerszámok számára

TETÉS Olvassa el valamennyi biztonsági

tájékoztatót, előírást, illusztrációt

és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban felso-

rolt előírások betartásának elmulasztása áramütéshez, tűz-

höz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg eze-

Az alább alkalmazott "elektromos kéziszerszám" fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be

balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok

vagy por vannak. Az elektromos kéziszerszámok szikrá-

kat keltenek, amelyek a port vagy a gőzöket meggyújthat-

ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi-

gyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékek esetében ne használjon csatlakozó

adaptert. Aváltoztatás nélküli csatlakozó dugók és a

megfelelő dugaszoló aljzatok csökkentik az áramütés koc-

kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az

áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer-

számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-

mot a kábelnél fogva, valamint sose húzza ki a csatla-

kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa

távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és

élektől, valamint mozgó gépalkatrészektől. A megron-

gálódott vagy csomókkal teli kábel megnöveli az áramütés

veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri

hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso-

ló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi-

szerszámmal. Ne használja a berendezést ha fáradt

vagy kábítószer, alkohol vagy gyógyszer hatása alatt

áll. Egy pillanatnyi figyelmetlenség a szerszám használata

közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú- Bosch Power Tools 1 609 92A 4NG | (11.04.2019)76 | Magyar

szásbiztos védőcipő, védősapka és fülvédő megfelelő

használata csökkenti a személyi sérülések kockázatát.

u Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos kéziszer-

szám ki van kapcsolva, mielőtt beköti az áramforrást

és/vagy az akkumulátort, valamint mielőtt felemelné

és vinni kezdené az elektromos kéziszerszámot. Haaz

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot-

ban csatlakoztatja az áramforráshoz, az baleset vezethet.

u Az elektromos kéziszerszám bekapcsolása előtt okvet-

lenül távolítsa el abeállítószerszámokat vagy csavar-

kulcsokat. Az elektromos kéziszerszám forgó részeiben

felejtett beállítószerszám vagy csavarkulcs sérüléseket

u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig

biztosan álljon és az egyensúlyát megtartsa. Így az

elektromos kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni.

u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát

vagy ékszereket. Tartsa távol a haját és a ruháját a

mozgó részektől. A bő ruhát, az ékszereket és a hosszú

hajat a szerszám mozgó részei magukkal ránthatják.

u Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges be-

rendezéseket, ellenőrizze, hogy azok megfelelő mó-

don hozzá vannak kapcsolva a készülékhez és rendel-

tetésüknek megfelelően működnek. A porgyűjtő be-

rendezések használata csökkenti a munka során keletke-

ző por veszélyes hatásait.

u Ne hagyja, hogy az elektromos kéziszerszám gyakori

használata során szerzett tapasztalatok túlságosan

magabiztossá tegyék, és figyelmen kívül hagyja az

idevonatkozó biztonsági alapelveket. Egy gondatlan

művelet egy másodperc törtrésze alatt súlyos sérüléseket

Az elektromos kéziszerszámok gondos kezelése és

u Ne terhelje túl a berendezést. A munkájához csak az

arra szolgáló elektromos kéziszerszámot használja.

Amegfelelő elektromos kéziszerszámmal amegadott tel-

jesítménytartományon belül jobban és biztonságosabban

u Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Minden olyan elektro-

mos kéziszerszám, amelyet nem lehet sem be‑, sem ki-

kapcsolni, veszélyes és meg kell javíttatni.

u Húzza ki a csatlakozót az áramforrásból és/vagy távo-

lítsa el az akkumulátort (ha az leválasztható az elekt-

romos kéziszerszámtól), mielőtt az elektromos kézi-

szerszámon beállítási munkákat végez, tartozékokat

cserél vagy a szerszámot tárolásra elteszi. Ez az elővi-

gyázatossági intézkedés meggátolja a szerszám akaratlan

u A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyermekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem is-

merik a szerszámot, vagy nem olvasták el ezt az útmu-

tatót. Az elektromos kéziszerszámok veszélyesek, ha

azokat gyakorlatlan személyek használják.

u Tartsa megfelelően karban az elektromos kéziszerszá-

mokat és a tartozékokat. Ellenőrizze, hogy a mozgó

alkatrészek kifogástalanul működnek‑e, nincsenek‑e

beszorulva, illetve nincsenek‑e eltörve vagy megron-

gálódva olyan alkatrészek, amelyek hatással lehetnek

az elektromos kéziszerszám működésére. A berende-

zés megrongálódott részeit a készülék használata

előtt javíttassa meg. Sok olyan baleset történik, amelyet

az elektromos kéziszerszám nem megfelelő karbantartá-

sára lehet visszavezetni.

u Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező, gondosan ápolt vágószer-

számok ritkábban ékelődnek be és azokat könnyebben le-

het vezetni és irányítani.

u Az elektromos kéziszerszámokat, tartozékokat, szer-

számbiteket stb. csak ezen kezelési utasításoknak

megfelelően használja. Vegye figyelembe a munkakö-

rülményeket valamint akivitelezendő munka sajátos-

ságait. Az elektromos kéziszerszám eredeti rendelteté-

sétől eltérő célokra való alkalmazása veszélyes helyzete-

u Tartsa szárazon, tisztán valamint olaj- és zsírmentes

állapotban a fogantyúkat és markoló felületeket. A

csúszós fogantyúk és markoló felületek váratlan helyze-

tekben lehetetlenné teszik az elektromos kéziszerszám

biztonságos kezelését és irányítását.

u Az elektromos kéziszerszámot csak szakképzett sze-

mélyzet kizárólag eredeti pótalkatrészek felhasználá-

sával javíthatja. Ez biztosítja, hogy az elektromos kézi-

szerszám biztonságos maradjon.

Biztonsági előírások csavarozógépek számára

u Az elektromos kéziszerszámot csak a szigetelt marko-

latfelületeknél fogja, ha olyan műveletet hajt végre,

melynek során a rögzítő elemek rejtett vezetékekhez

vagy az elektromos kéziszerszám saját tápvezetéké-

hez érhetnek. Ha a rögzítő elemek hozzáérnek egy fe-

szültség alatt álló vezetékhez, az elektromos kéziszer-

szám fedetlen fémrészei szintén feszültség alá kerülhet-

nek, ami áramütéshez vezethet.

u A rejtett vezetékek felkutatásához használjon arra al-

kalmas fémkereső készüléket, vagy kérje ki a helyi

energiaellátó vállalat tanácsát. Ha egy elektromos veze-

téket a berendezéssel megérint, az tűzhöz és áramütés-

hez vezethet. Egy gázvezeték megrongálása robbanást

eredményezhet. Ha egy vízvezetéket szakít meg, anyagi

károk keletkeznek, vagy áramütést okozhat.

u Tartsa szorosan fogva az elektromos kéziszerszámot.

A csavarok megszorításkor és kilazításakor rövid időre

magas reakciós nyomatékok léphetnek fel.

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsMagyar | 77 u A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak

a kezével tartaná. u Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és

a kezelő elvesztheti az uralmát az elektromos kéziszer-

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmezte-

tést és előírást. A biztonsági előírások és uta-

sítások betartásának elmulasztása áramütés-

hez, tűzhöz és/vagy súlyos sérülésekhez vezet-

Kérjük, vegye figyelembe a Használati Utasítás első részében

Rendeltetésszerű használat

Az elektromos kéziszerszám csavarok behajtására és kicsa-

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozá-

sa az elektromos kéziszerszámnak az ábra-oldalon található

Mélységbeállító gyűrű szegmensfűrészlapokhoz

Csavarozási mélységbeállító ütköző

Bekapcsolási reteszelő gomb a be-/kikapcsoló számá-

Forgásirány-átkapcsoló

Fogantyú szigetelt markolatfelület)

Univerzális bittartó

A képeken látható vagy a szövegben leírt tartozékok rész-

ben nem tartoznak a standard szállítmányhoz. Tartozék-

programunkban valamennyi tartozék megtalálható.

Csavarozógép GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE Rendelési szám

Névleges felvett teljesítmény W 701 701 701

max. leadott teljesítmény W 327 327 327

Üresjárati fordulatszám perc

0–2 500 0–3 000 0–4 500

Névleges fordulatszám perc

0–1 700 0–1 700 0–3 000

Szerszámbefogó egység ¼" belső hatlapos ¼" belső hatlapos ¼" belső hatlapos

max. csavar-Ø mm 6 6 6

„EPTA-Procedure 01:2014” szerint

Érintésvédelmi osztály

/ II / II / II Csavarozógép GSR 6-45 TE GSR 6-60 TE GSR 6-60 TE Rendelési szám

Névleges felvett teljesítmény W 701 701 701

max. leadott teljesítmény W 327 327 327

Üresjárati fordulatszám perc

0–5 000 0–6 000 0–6 500

Névleges fordulatszám perc

0–3 000 0–4 500 0–4 500

Szerszámbefogó egység ¼" belső hatlapos ¼" belső hatlapos ¼" belső hatlapos

max. csavar-Ø mm 6 6 6

„EPTA-Procedure 01:2014” szerint

Érintésvédelmi osztály

/ II / II / II A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az

adatok változhatnak.

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)78 | Magyar

Zaj és vibráció értékek

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE A zajkibocsátási értékek a EN 62841-2-2 szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke:

Hangteljesítmény-szint

Szórás, K Viseljen fülvédőt!

rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 62841-2-2 szabványnak megfelelően meghatáro-

Az ezen utasításokban megadott rezgésszint és zajkibocsátá-

si érték egy szabványban rögzített mérési módszerrel került

meghatározásra és az elektromos kéziszerszámok egymással

való összehasonlítására alkalmazható. Ez az érték a rezgés-

és zajkibocsátás ideiglenes becslésére is alkalmas.

A megadott rezgésszint és zajkibocsátási érték az elektro-

mos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elekt-

romos kéziszerszámot más alkalmazásokra, eltérő betétszer-

számokkal vagy nem kielégítő karbantartás mellett használ-

ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől

eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajki-

bocsátást lényegesen megnövelheti.

A rezgés- és zajkibocsátás pontos megbecsüléséhez figye-

lembe kell venni azokat az időszakokat is, amikor a készülék

kikapcsolt állapotban van, vagy amikor be van ugyan kap-

csolva, de nem kerül ténylegesen használatra. Ez az egész

munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos ké-

ziszerszám és a betétszerszámok karbantartása, a kezek me-

legen tartása, a munkamenetek megszervezése.

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

Szerszámcsere (lásd a A ábrát)

Húzza le előrefelé a (4) mélységütközőt. Húzza ki a (1) csa-

varbitet. Szükség esetén az (10) univerzális bittartót is ki le-

het húzni és ki lehet cserélni.

Szerszámcsere után ismét helyezze fel a mélységütközőt.

u Ügyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie az elektromos kézi-

szerszám típustábláján található adatokkal. A

230V‑os berendezéseket 220V hálózati feszültségről

is szabad üzemeltetni.

A forgásirány beállítása

A (8) forgásirány-átkapcsoló az elektromos kéziszerszám

forgásirányának megváltoztatására szolgál. Ha a (7) be-/ki-

kapcsoló be van nyomva, akkor a forgásirányt nem lehet át-

– Jobbra forgás: Csavarok behajtásához tolja el balra ütkö-

zésig a (8) forgásirány átkapcsolót.

– Balra forgás: Csavarok kilazításához, illetve kihajtásához

tolja el a (8) forgásirány átkapcsolót ütközésig jobbra.

Az elektromos kéziszerszám üzembe helyezéséhez nyomja

be és tartsa benyomva a (7) be-/kikapcsolót.

A benyomott (7) be-/kikapcsoló rögzítéséhez nyomja be a

Az elektromos kéziszerszám kikapcsolásához engedje el a

(7) be-/kikapcsolót, illetve, ha az az adott helyzetben a (6)

rögzítőgombbal rögzítve van, nyomja be rövid időre, majd

engedje el a (7) be-/kikapcsolót.

A fordulatszám beállítása

A bekapcsolt elektromos kéziszerszám fordulatszámát annak

megfelelően szabályozhatja, mennyire nyomja be a (7) be-/

A (7) be‑/kikapcsolóra gyakorolt enyhe nyomás alacsony lö-

ketszámot eredményez. Növekvő nyomás esetén a forsulat-

A csavarozási mélység beállítása (lásd a B ábrát)

A (3) beállítóhüvellyel a csavarfejnek a munkadarabba való

becsavarozási mélységét fordulatonként 8 bepattanó foko-

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsРусский | 79

zatban be lehet állítani. Mindegyik fokozat a becsavarozási

mélység 0,25mm-es megváltozásának felel meg.

A (3) beállítóhüvelynek az óramutató mozgásával megegye-

ző irányba való elforgatásakor a becsavarozási mélység nö-

vekszik, ellenkező irányban csökken.

A szükséges beállítást a legcélszerűbb egy próbacsavarozás-

Munkavégzési tanácsok u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból. u Az elektromos kéziszerszámot csak kikapcsolt állapot- ban tegye fel az anyacsavarra / csavarra. A forgó betét-

szerszámok lecsúszhatnak.

Vezesse hozzá a csavart a (1) csavarozó bithez. A csavart a

(10) univerzális bittartó mágneses mezeje megtartja. Nyom-

ja a csavar hegyét erőteljesen a munkadarabhoz, amíg a (4)

csavarozási mélység beállító ütköző felfekszik a munkada-

Kapcsolja be az elektromos kéziszerszámot. A csavart a ké-

szülék becsavarja a munkadarabba, amíg az el nem éri a be-

állított becsavarozási mélységet. A hajtóműt a kuplung szét-

választja, a szerszám befogó egység nem forog tovább. El-

lenőrizze, és szükség esetén állítsa utána a becsavarozási

Csavarok kicsavarozásához állítsa át a (8) forgásirány átkap-

csolót balraforgásra és húzza le előrefelé a csavarozási mély-

ség beállító ütköző (4) csavarozási mélység beállító ütközőt,

anélkül, hogy a beállítóhüvelyt elforgatná.

Felszerelt (4) csavarozási mélység beállító ütközővel is lehet

dolgozni, ha megfelelően beállítja a becsavarozási mélysé-

A (5) övtartó csat segítségével az elektromos kéziszerszá-

mot például felakaszthatja egy hevederre. Ekkor mindkét ke-

ze szabad, és az elektromos kéziszerszám mindig rendelke-

Karbantartás és szerviz

Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol-

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével

csak a magát a Bosch céget, vagy egy Bosch elektromos ké-

ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne-

hogy a biztonságra veszélyes szituáció lépjen fel.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve-

sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb-

rák és egyéb információk a következő címen találhatók:

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és

azok tartozékaival kapcsolatos kérdésekben szívesen nyújt

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,

okvetlenül adja meg a termék típustábláján található 10‑je-

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

Az elektromos kéziszerszámokat, a tartozékokat és a csoma-

golást a környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a

háztartási szemétbe!

Csak az EU‑tagországok számára:

A használt villamos és elektronikus berendezésekre vonatko-

zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfele-

lő országok jogharmonizációjának megfelelően a már hasz-

nálhatatlan elektromos kéziszerszámokat külön össze kell

gyűjteni és a környezetvédelmi szempontból megfelelő újra

felhasználásra le kell adni.

EU konformitási nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek

az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi ide-

vágó előírásainak és megfelelnek a következő szabványoknak.

Műszaki dokumentumok megőrzési pontja: *
