BRUKSANVISNING GWB 10 8LI Professional BOSCH

Indstil omdrejningstal

stand med max. omdrejningstal.

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och instruktionerna

inte följts kan orsaka elstöt, brand och/eller allvarliga person-

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna

elverktyg (med nätsladd) och till batteridrivna elverktyg

 Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till

 Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

 Håll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

 Elverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

 Undvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

 Skydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

VARNING OBJ_BUCH-1476-003.book Page 47 Tuesday, December 18, 2012 11:47 AM48 | Svenska

1 609 92A 00F | (18.12.12) Bosch Power Tools

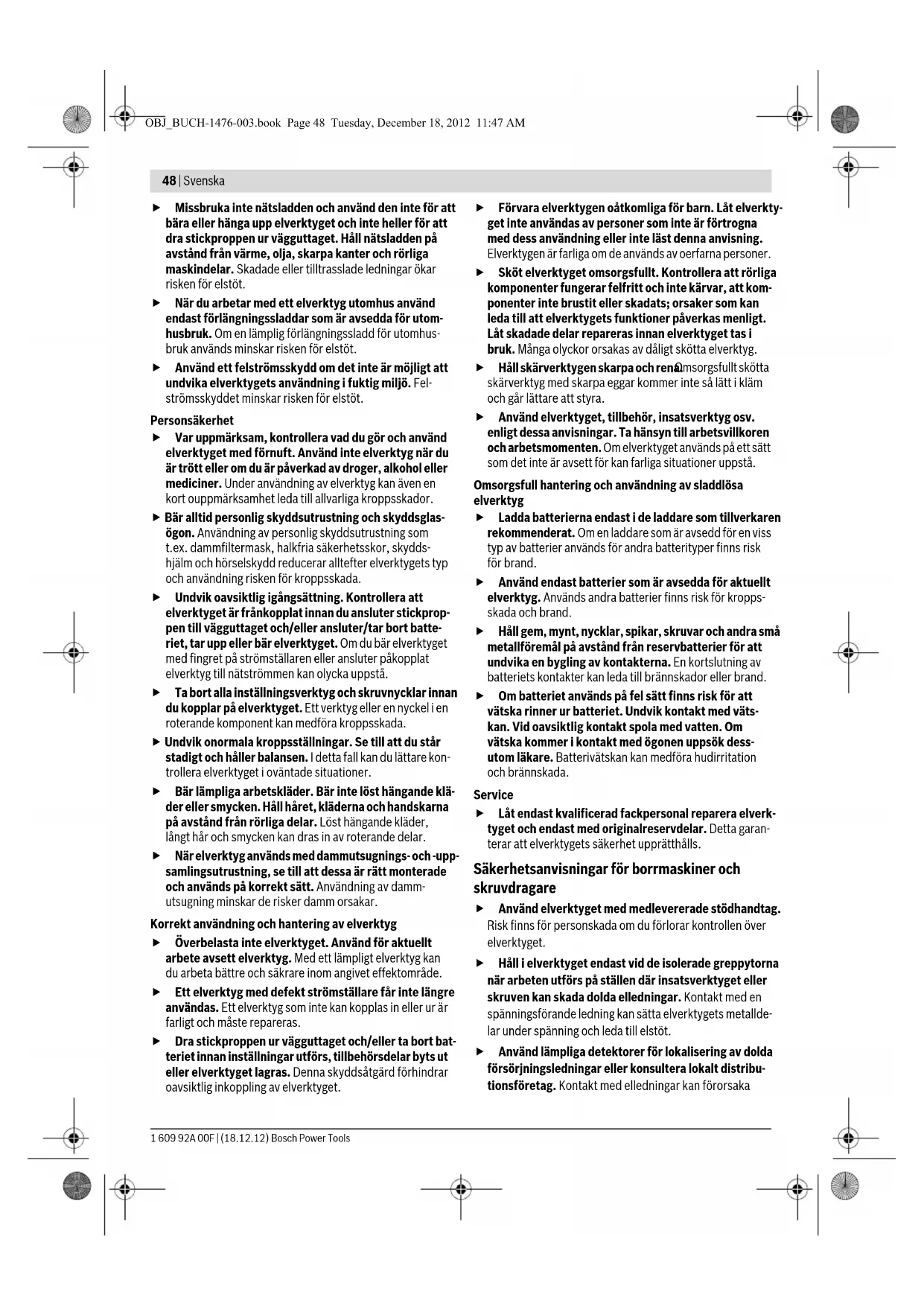

 Missbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att

dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade ledningar ökar

 När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom-

husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

 Använd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

 Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du

är trött eller om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

 Bär alltid personlig skyddsutrustning och skyddsglas-

ögon. Användning av personlig skyddsutrustning som

t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-

hjälm och hörselskydd reducerar alltefter elverktygets typ

och användning risken för kroppsskada.

 Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter stickprop-

pen till vägguttaget och/eller ansluter/tar bort batte-

riet, tar upp eller bär elverktyget. Om du bär elverktyget

med fingret på strömställaren eller ansluter påkopplat

elverktyg till nätströmmen kan olycka uppstå.

 Ta bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

 Undvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

 Bär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

 När elverktyg används med dammutsugnings- och -upp-

samlingsutrustning, se till att dessa är rätt monterade

och används på korrekt sätt. Användning av damm-

utsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

 Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

 Ett elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

 Dra stickproppen ur vägguttaget och/eller ta bort bat-

teriet innan inställningar utförs, tillbehörsdelar byts ut

eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

 Förvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna

med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

 Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom-

ponenter inte brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner påverkas menligt.

Låt skadade delar repareras innan elverktyget tas i

bruk. Många olyckor orsakas av dåligt skötta elverktyg.

 Håll skärverktygen skarpa och rena.

skärverktyg med skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

 Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Omsorgsfull hantering och användning av sladdlösa

 Ladda batterierna endast i de laddare som tillverkaren

rekommenderat. Om en laddare som är avsedd för en viss

typ av batterier används för andra batterityper finns risk

 Använd endast batterier som är avsedda för aktuellt

elverktyg. Används andra batterier finns risk för kropps-

 Håll gem, mynt, nycklar, spikar, skruvar och andra små

metallföremål på avstånd från reservbatterier för att

undvika en bygling av kontakterna. En kortslutning av

batteriets kontakter kan leda till brännskador eller brand.

 Om batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med väts-

kan. Vid oavsiktlig kontakt spola med vatten. Om

vätska kommer i kontakt med ögonen uppsök dess-

utom läkare. Batterivätskan kan medföra hudirritation

 Låt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för borrmaskiner och

 Använd elverktyget med medlevererade stödhandtag.

Risk finns för personskada om du förlorar kontrollen över

 Håll i elverktyget endast vid de isolerade greppytorna

när arbeten utförs på ställen där insatsverktyget eller

skruven kan skada dolda elledningar. Kontakt med en

spänningsförande ledning kan sätta elverktygets metallde-

lar under spänning och leda till elstöt.

 Använd lämpliga detektorer för lokalisering av dolda

försörjningsledningar eller konsultera lokalt distribu-

tionsföretag. Kontakt med elledningar kan förorsaka

OBJ_BUCH-1476-003.book Page 48 Tuesday, December 18, 2012 11:47 AMSvenska | 49 Bosch Power Tools 1 609 92A 00F | (18.12.12) brand och elstöt. En skadad gasledning kan leda till explo-

sion. Borrning i vattenledning kan förorsaka sakskador.

 Slå genast ifrån elverktyget om insatsverktyget block-

erar. Var förberedd på höga reaktionsmoment som kan

orsaka bakslag. Insatsverktyget blockerar om:

— elverktyget överbelastas eller

— snedvrids i arbetsstycket.

 Håll stadigt tag i elverktyget. Vid idragning och urdragning

av skruvar kan kortvarigt höga reaktionsmoment uppstå.

 Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i

en uppspänningsanordning eller ett skruvstycke hålls säk-

 Vänta tills elverktyget stannat helt innan du lägger bort

det. Insatsverktyget kan haka upp sig och leda till att du

kan förlora kontrollen över elverktyget.

 Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme som t. ex.

längre solbestrålning, eld, vatten och fukt.

Explosionsrisk föreligger.

 I skadat eller felanvänt batteri kan ångor uppstå. Tillför

friskluft och uppsök läkare vid åkommor. Ångorna kan

leda till irritation i andningsvägarna.

 Använd batteriet endast med Bosch elverktyget. Detta

skyddar batteriet mot farlig överbelastning.

 Använd endast originalbatterier från Bosch med den

spänning som anges på elverktygets typskylt. Om

andra batterier används, t. ex. kopierade batterier, reno-

verade batterier eller batterier av främmande fabrikat,

finns risk för att batteriet exploderar och orsakar person-

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och

instruktionerna inte följts kan orsaka elstöt,

brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan

uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för i- och urdragning av skruvar samt för

borrning i trä, metall, keramik och plast.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

3 Riktningsomkopplare

4 Strömställare Till/Från

5 Upplåsningsknapp för tippbart verktygshuvud

6 Indikering av batteriets laddningstillstånd

7 Batteriets upplåsningsknapp*

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 60745.

Elverktygets A-vägda ljudtrycksnivå når i typiska fall

72 dB(A). Onoggrannhet K=3 dB.

Ljudnivån under arbetet kan överskrida 80 dB(A).

Totala vibrationsemissionsvärden a

riktningar) och onoggrannhet K framtaget enligt EN 60745:

Mätningen av den vibrationsnivå som anges i denna anvisning

har utförts enligt en mätmetod som är standardiserad i

EN 60745 och kan användas vid jämförelse av olika elverktyg.

Mätmetoden är även lämplig för preliminär bedömning av vibra-

Den angivna vibrationsnivån representerar den huvudsakliga

användningen av elverktyget. Om däremot elverktyget används

för andra ändamål och med andra insatsverktyg eller inte

underhållits ordentligt kan vibrationsnivån avvika. Härvid kan

vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de

tider beaktas när elverktyget är frånkopplat eller är igång, men

inte används. Detta reducerar tydligt vibrationsbelastningen

för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot

vibrationernas inverkan t. ex.: underhåll av elverktyget och

insatsverktygen, att hålla händerna varma, organisation av

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt

som beskrivs i ”Tekniska data” överensstämmer med följande

Sladdlös vinkelborrmaskin GWB 10,8 V-LI Produktnummer

förband enligt ISO 5393

Vikt enligt EPTA-Procedure

normer och normativa dokument: EN 60745 enligt bestäm-

melserna i direktiven 2011/65/EU, 2004/108/EG,

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:

Batteriets laddning (se bild A)

 Använd endast de laddare som anges på tillbehörssi-

dan. Endast denna typ av laddare är anpassad till det

litium-jonbatteri som används i elverktyget.

Anvisning: Batteriet levereras ofullständigt uppladdat. För

full effekt ska batteriet före första användningen laddas upp i

Litiumjonbatteriet kan när som helst laddas upp eftersom

detta inte påverkar livslängden. Batteriet skadas inte om

Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”

skyddad mot djupurladdning. Vid urladdat batteri kopplar

skyddskopplingen från elverktyget: Insatsverktyget roterar

 Undvik att trycka på strömställaren Till/Från efter en

automatisk frånkoppling av elverktyget. Batteriet kan

För borttagning av batterimodulen 8 tryck på upplåsnings-

knappen 7 och dra batterimodulen nedåt ur elverktyget.

Batteriet är försedd med en NTC-temperaturövervakning som

endast tillåter uppladdning inom ett temperaturområde mel-

lan 0 °C och 45 °C. Härvid uppnår batteriet en lång brukstid.

Beakta anvisningarna för avfallshantering.

Verktygsbyte (se bild B)

 Ta bort batteriet innan åtgärder utförs på elverktyget

samt före transport och lagring. Om strömställaren

Till/Från oavsiktligt påverkas finns risk för personskada.

Vid opåverkad strömställare Till/Från 4 är borrspindeln låst.

Detta medger snabbt, bekvämt och enkelt byte av insatsverk-

tyget i borrchucken.

Vrid upp snabbchucken 2 i rotationsriktningen  tills verkty-

get kan skjutas in. Skjut in verktyget.

Dra för hand kraftigt fast hylsan på snabbchucken 2 i rota-

 Dammet från material som t. ex. blyhaltig målning, vissa

träslag, mineraler och metall kan vara hälsovådligt. Berö-

ring eller inandning av dammet kan orsaka allergiska reak-

tioner och/eller andningsbesvär hos användaren eller per-

soner som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, spe-

ciellt då i förbindelse med tillsatsämnen för träbehandling

(kromat, träkonserveringsmedel). Endast yrkesmän får

bearbeta asbesthaltigt material.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbe-

 Undvik dammanhopning på arbetsplatsen. Damm kan

Insättning av batteri

 Använd endast original Bosch litiumjonbatterier med

den spänning som anges på elverktygets typskylt.

Används andra batterier finns risk för kroppsskada och

Anvisning: Använd endast för elverktyget lämpliga batterier, i

annat fall finns risk för felfunktion eller skador på elverktyget.

Ställ riktningsomkopplaren 3 i mittläge för att undvika oav-

siktlig start. Skjut in den uppladdade batteriet 8 i handtaget

tills den tydligt snäpper fast och ligger i plan med handtaget.

Inställning av rotationsriktning (se bild C)

Med riktningsomkopplaren 3 kan elverktygets rotationsrikt-

ning ändras. Vid nedtryckt strömställare Till/Från 4 kan

omkoppling inte ske.

Högergång: För borrning och idragning av skruvar tryck rikt-

ningsomkopplaren 3 åt vänster mot stopp.

Vänstergång: För lossning och urdragning av skruvar tryck

riktningsomkopplaren 3 åt höger mot stopp.

Tryck för start av elverktyget ned strömställaren Till/Från 4

och håll den nedtryckt.

Lampan 1 lyser vid lätt eller helt nedtryckt strömställare

Till/Från 4 och belyser arbetsområdet vid ogynnsamma belys-

För att spara energi, koppla på elverktyget endast när du vill

För frånkoppling av elverktyget släpp strömställaren

Inställning av varvtal

Varvtalet på inkopplat elverktyg kan justeras steglöst genom

att mer eller mindre trycka ned strömställaren Till/Från 4.

Ett lätt tryck på strömställaren Till/Från 4 ger ett lågt varvtal.

Med tilltagande tryck ökar varvtalet.

Dr. Egbert Schneider

Helautomatisk spindellåsning (Auto-Lock)

Vid opåverkad strömställare Till/Från 4 är borrspindeln och

även verktygsfästet låsta.

Detta möjliggör idragning av skruvar även om batteriet är förbru-

kat, dvs verktyget kan användas som en normal skruvdragare.

När strömställaren Till/Från 4 släpps, bromsas borrchucken

upp som sedan stoppar insatsverktyget.

Släpp strömställaren Till/Från 4 vid idragning av skruvar först

sedan skruven sitter i plan med arbetsstycket. Skruvhuvudet

tränger då inte in i arbetsstycket.

Batteriets laddningsindikering

Batteriets laddningsindikator 6 har tre gröna lysdioder som

vid halvt eller helt nedtryckt strömställare Till/Från 4 för några

sekunder visar batteriets laddningstillstånd.

Temperaturberoende överbelastningsskydd

Om elverktyget används på ändamålsenligt sätt kan det inte

överbelastas. Vid för kraftig belastning eller om tillåten batte-

ritemperatur på 70 °C överskrids, kopplar elektroniken bort

elverktyget tills det åter uppnått optimal drifttemperatur.

Djupurladdningsskydd

Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”

skyddad mot djupurladdning. Vid urladdat batteri kopplar

skyddskopplingen från elverktyget: Insatsverktyget roterar

Tippbart verktygshuvud (se bild D)

Verktygshuvudet kan låsas i 5 olika vinkellägen. Tryck ned

upplåsningsknappen 5 och sväng verktygshuvudet till önskat

läge. Släpp åter upplåsningsknappen 5.

 Kontrollera innan arbetet påbörjas att verktygshuvu-

det är låst i inställt vinkelläge. Risk för kroppsskada.

 Elverktyget ska vara frånkopplat när det förs mot skru-

ven. Roterande insatsverktyg kan slira bort.

Efter längre drift med lågt varvtal ska elverktyget för avkylning

köras ca. 3 minuter med högsta tomgångsvarvtal.

Vid borrning i metall använd endast felfria, välskärpta HSS-

borrar (HSS=högeffektssnabbstål). Denna kvalitet offererar

Bosch som tillbehör.

Innan större, längre skruvar dras in i hårt material förborra

gängans kärndiameter till ca

Underhåll och service

Underhåll och rengöring

 Ta bort batteriet innan åtgärder utförs på elverktyget

samt före transport och lagring. Om strömställaren

Till/Från oavsiktligt påverkas finns risk för personskada.

 Håll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

Kontakta en auktoriserad serviceverkstad för Bosch-elverk-

tyg när batteriet inte längre är funktionsdugligt.

Om i elverktyget trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av auktoriserad

serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på elverktygets typskylt.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskisser och

information om reservdelar hittar du på:

Bosch användarrådgivningsteamet hjälper gärna vid frågor

som gäller våra produkter och tillbehör.

De litiumjonbatterier som ingår är underkastade kraven för

farligt gods. Användaren kan utan ytterligare förpliktelser

transportera batterierna på allmän väg.

Vid transport genom tredje person (t. ex. flygfrakt eller spedi-

tion) ska speciella villkor för förpackning och märkning beak-

tas. I detta fall bör vid förberedelse av transport en expert för

farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa

öppna kontakter och förpacka batteriet så att det inte kan

röras i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Elverktyg, batterier, tillbehör och förpackning ska

omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG

måste obrukbara elverktyg och enligt euro-

peiska direktivet 2006/66/EG felaktiga

eller förbrukade batterier separat omhän-

dertas och på miljövänligt sätt lämnas in för

Permanent ljus 3 gröna ≥ 2/3

Permanent ljus 2 gröna ≥1/3

Permanent ljus 1 grönt < 1/3

Beakta anvisningarna i avsnittet

”Transport”, sida 51. Ändringar förbehålles. Norsk

Sikkerhetsinformasjon

Opplading av batteriet (se bilde A)
