jet er slukket, før du tilslutter det til strømtilførslen

forbundet med brandfare.

(vektorsum for tre retninger)

ning. Ved nedtrykket start-stop-kontakt

Venstreløb: Skruer løsnes og drejes ud ved at trykke dreje-

Lampen 1 lyser, når start-stop-kontakten 4 trykkes halvt eller

start-stop-kontakten 4 ikke er trykket ned.

Beskyttelse mod dybdeafladning

Vedligeholdelse og rengøring

tegninger og informationer om reservedele findes også un-

oavsiktlig inkoppling av elverktyget.

3 Riktningsomkopplare

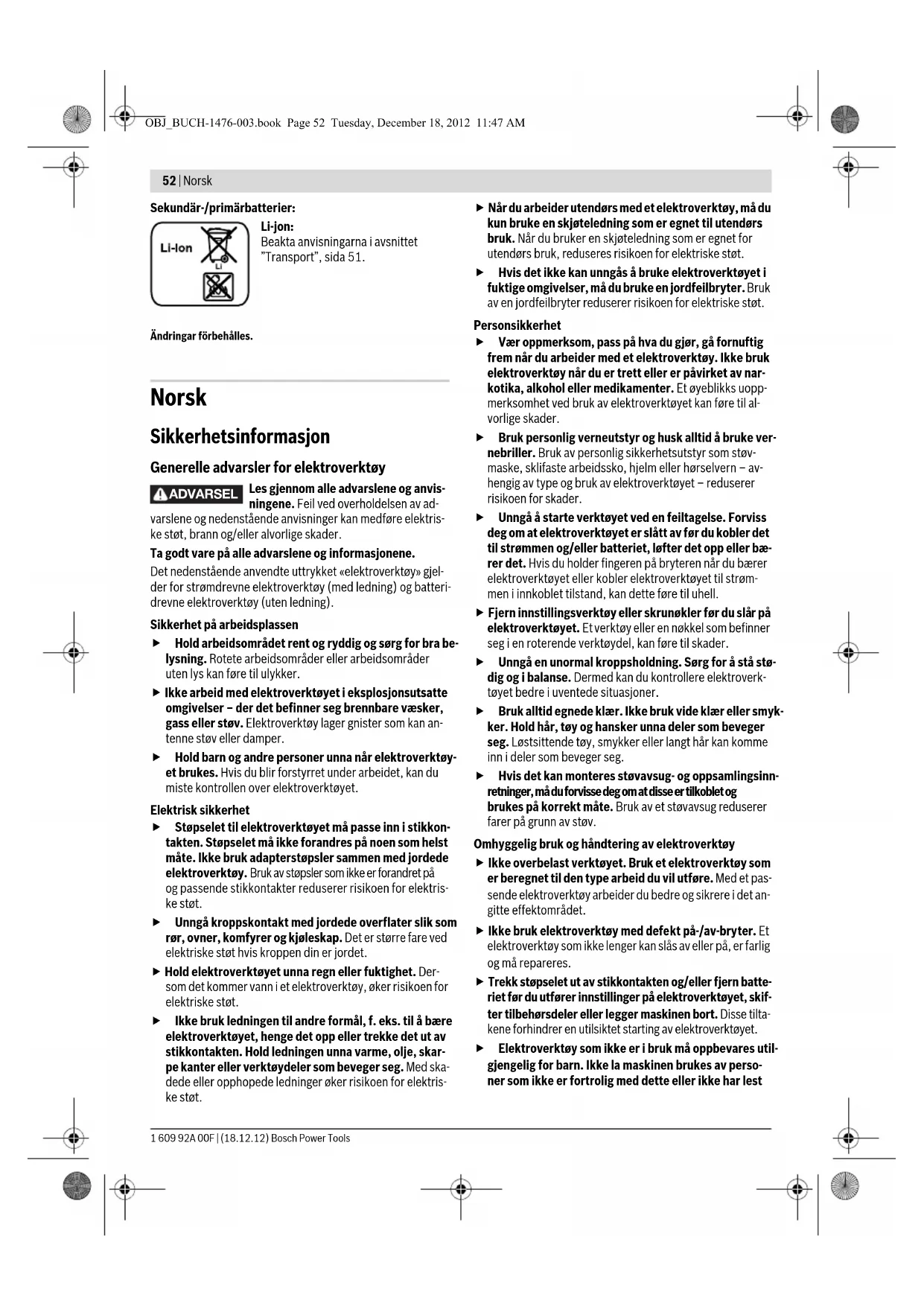

”Transport”, sida 51. Ändringar förbehålles. Norsk

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

Les gjennom alle advarslene og anvis-

ningene. Feil ved overholdelsen av ad-

varslene og nedenstående anvisninger kan medføre elektris-

ke støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

der for strømdrevne elektroverktøy (med ledning) og batteri-

Sikkerhet på arbeidsplassen

 Hold arbeidsområdet rent og ryddig og sørg for bra be-

lysning. Rotete arbeidsområder eller arbeidsområder

uten lys kan føre til ulykker.

 Ikke arbeid med elektroverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

gass eller støv. Elektroverktøy lager gnister som kan an-

tenne støv eller damper.

 Hold barn og andre personer unna når elektroverktøy-

et brukes. Hvis du blir forstyrret under arbeidet, kan du

miste kontrollen over elektroverktøyet.

 Støpselet til elektroverktøyet må passe inn i stikkon-

takten. Støpselet må ikke forandres på noen som helst

måte. Ikke bruk adapterstøpsler sammen med jordede

elektroverktøy. Bruk av støpsler som ikke er forandret på

og passende stikkontakter reduserer risikoen for elektris-

 Unngå kroppskontakt med jordede overflater slik som

rør, ovner, komfyrer og kjøleskap. Det er større fare ved

elektriske støt hvis kroppen din er jordet.

 Hold elektroverktøyet unna regn eller fuktighet. Der-

som det kommer vann i et elektroverktøy, øker risikoen for

 Ikke bruk ledningen til andre formål, f. eks. til å bære

elektroverktøyet, henge det opp eller trekke det ut av

stikkontakten. Hold ledningen unna varme, olje, skar-

pe kanter eller verktøydeler som beveger seg. Med ska-

dede eller opphopede ledninger øker risikoen for elektris-

 Når du arbeider utendørs med et elektroverktøy, må du

kun bruke en skjøteledning som er egnet til utendørs

bruk. Når du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektriske støt.

 Hvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter. Bruk

av en jordfeilbryter reduserer risikoen for elektriske støt.

 Vær oppmerksom, pass på hva du gjør, gå fornuftig

frem når du arbeider med et elektroverktøy. Ikke bruk

elektroverktøy når du er trett eller er påvirket av nar-

kotika, alkohol eller medikamenter. Et øyeblikks uopp-

merksomhet ved bruk av elektroverktøyet kan føre til al-

 Bruk personlig verneutstyr og husk alltid å bruke ver-

nebriller. Bruk av personlig sikkerhetsutstyr som støv-

maske, sklifaste arbeidssko, hjelm eller hørselvern – av-

hengig av type og bruk av elektroverktøyet – reduserer

risikoen for skader.

 Unngå å starte verktøyet ved en feiltagelse. Forviss

deg om at elektroverktøyet er slått av før du kobler det

til strømmen og/eller batteriet, løfter det opp eller bæ-

rer det. Hvis du holder fingeren på bryteren når du bærer

elektroverktøyet eller kobler elektroverktøyet til strøm-

men i innkoblet tilstand, kan dette føre til uhell.

 Fjern innstillingsverktøy eller skrunøkler før du slår på

elektroverktøyet. Et verktøy eller en nøkkel som befinner

seg i en roterende verktøydel, kan føre til skader.

 Unngå en unormal kroppsholdning. Sørg for å stå stø-

dig og i balanse. Dermed kan du kontrollere elektroverk-

tøyet bedre i uventede situasjoner.

 Bruk alltid egnede klær. Ikke bruk vide klær eller smyk-

ker. Hold hår, tøy og hansker unna deler som beveger

seg. Løstsittende tøy, smykker eller langt hår kan komme

inn i deler som beveger seg.

 Hvis det kan monteres støvavsug- og oppsamlingsinn-

retninger, må du forvisse deg om at disse er tilkoblet og

brukes på korrekt måte. Bruk av et støvavsug reduserer

farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

 Ikke overbelast verktøyet. Bruk et elektroverktøy som

er beregnet til den type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre og sikrere i det an-

gitte effektområdet.

 Ikke bruk elektroverktøy med defekt på-/av-bryter. Et

elektroverktøy som ikke lenger kan slås av eller på, er farlig

 Trekk støpselet ut av stikkontakten og/eller fjern batte-

riet før du utfører innstillinger på elektroverktøyet, skif-

ter tilbehørsdeler eller legger maskinen bort. Disse tilta-

kene forhindrer en utilsiktet starting av elektroverktøyet.

 Elektroverktøy som ikke er i bruk må oppbevares util-

gjengelig for barn. Ikke la maskinen brukes av perso-

ner som ikke er fortrolig med dette eller ikke har lest

ADVARSEL OBJ_BUCH-1476-003.book Page 52 Tuesday, December 18, 2012 11:47 AMNorsk | 53

disse anvisningene. Elektroverktøy er farlige når de bru-

kes av uerfarne personer.

 Vær nøye med vedlikeholdet av elektroverktøyet. Kon-

troller om bevegelige verktøydeler fungerer feilfritt og

ikke klemmes fast, og om deler er brukket eller skadet,

slik at dette innvirker på elektroverktøyets funksjon.

La disse skadede delene repareres før elektroverktøy-

et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken

 Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

 Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til

disse anvisningene. Ta hensyn til arbeidsforholdene og

arbeidet som skal utføres. Bruk av elektroverktøy til andre

formål enn det som er angitt kan føre til farlige situasjoner.

Omhyggelig bruk og håndtering av batteridrevne verktøy

 Lad batteriet kun opp i ladeapparater som er anbefalt

av produsenten. Det oppstår brannfare hvis et ladeappa-

rat som er egnet til en bestemt type batterier, brukes med

 Bruk derfor kun riktig type batterier for elektroverk-

tøyene. Bruk av andre batterier kan medføre skader og

 Hold batteriet som ikke er i bruk unna binders, mynter,

nøkler, spikre, skruer eller andre mindre metallgjen-

stander, som kan lage en forbindelse mellom kontakte-

ne. En kortslutning mellom batterikontaktene kan føre til

forbrenninger eller brann.

 Ved gal bruk kan det lekke væske ut av batteriet. Unngå

kontakt med denne væsken. Ved tilfeldig kontakt må det

skylles med vann. Hvis det kommer væske i øynene, må

du i tillegg oppsøke en lege. Batterivæske som renner ut

kan føre til irritasjoner på huden eller forbrenninger.

 Elektroverktøyet ditt skal alltid kun repareres av kvali-

fisert fagpersonale og kun med originale reservedeler.

Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for boremaskiner og

 Hold elektroverktøyet på de isolerte gripeflatene, hvis

du utfører arbeid der verktøyet eller skruen kan treffe

på skjulte strømledninger. Kontakt med en spenningsfø-

rende ledning kan også sette elektroverktøyets metalldeler

under spenning og føre til elektriske støt.

 Bruk egnede detektorer til å finne skjulte

strøm-/gass-/vannledninger, eller spør hos det lokale

el-/gass-/vannverket. Kontakt med elektriske ledninger

ker materielle skader.

 Slå elektroverktøyet straks av, hvis innsatsverktøyet

blokkerer. Vær forberedt på høye reaksjonsmomenter

som forårsaker et tilbakeslag. Innsatsverktøyet blokke-

— elektroverktøyet overbelastes eller

— det kiler seg fast i arbeidsstykket som skal bearbeides.

 Hold elektroverktøyet godt fast. Ved tiltrekking eller løs-

ning av skruer kan det ett øyeblikk oppstå høye reaksjons-

 Sikre arbeidsstykket. Et arbeidsstykke som holdes fast

med spenninnretninger eller en skrustikke, holdes sikrere

 Vent til elektroverktøyet er stanset helt før du legger

det ned. Innsatsverktøyet kan kile seg fast og føre til at du

mister kontrollen over elektroverktøyet.

 Batteriet må ikke åpnes. Det er fare for kortslutning.

Beskytt batteriet mot varme, f. eks. også mot

permanent solinnvirkning, ild, vann og fuktig-

het. Det er fare for eksplosjoner.

 Ved skader og usakkyndig bruk av batteriet kan det

slippe ut damp. Tilfør frisk luft og gå til lege hvis det

oppstår helseproblemer. Dampene kan irritere ånde-

 Bruk batteriet kun i kombinasjon med Bosch el-verktøy-

et. Kun slik beskyttes batteriet mot farlig overbelastning.

 Bruk kun originale Bosch batterier med en spenning som

er angitt på typeskiltet til elektroverktøyet ditt. Ved bruk

av andre batterier, f. eks. etterligninger, resirkulerte batteri-

er eller batterier fra andre produsenter, er det fare for fysis-

ke og materialle skader hvis batteriene eksploderer.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisnin-

gene. Feil ved overholdelsen av advarslene

og nedenstående anvisninger kan medføre

elektriske støt, brann og/eller alvorlige ska-

Brett ut utbrettssiden med bildet av maskinen, og la denne si-

den være utbrettet mens du leser bruksanvisningen.

Elektroverktøyet er beregnet til innskruing og løsning av skru-

er pluss til boring i tre, metall, keramikk og kunststoff, spesielt

på vanskelig tilgjengelige steder.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av elektroverktøyet på illustrasjonssiden.

1 Lampen «PowerLight»

2 Selvspennende chuck

3 Høyre-/venstrebryter

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-

sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Støy-/vibrasjonsinformasjon

(vektorsum fra tre retninger) og

Vibrasjonsnivået som er angitt i disse anvisningene er målt

iht. en målemetode som er standardisert i EN 60745 og kan

brukes til sammenligning av elektroverktøy med hverandre.

Den egner seg til en foreløbig vurdering av svingningsbelast-

Det angitte svingningsnivået representerer de hovedsakelige

anvendelsene til elektroverktøyet. Men hvis elektroverktøyet

brukes til andre anvendelser, med avvikende innsatsverktøy

eller utilstrekkelig vedlikehold, kan svingningsnivået avvike.

Dette kan føre til en tydelig øking av svingningsbelastningen

over hele arbeidstidsrommet.

Til en nøyaktig vurdering av svingningsbelastningen skal det

også tas hensyn til de tidene maskinen er slått av eller går,

men ikke virkelig brukes. Dette kan tydelig redusere sving-

ningsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot

svingningenes virkning, som for eksempel: Vedlikehold av

elektroverktøy og innsatsverktøy, holde hendene varme, or-

ganisere arbeidsforløpene.

Vi erklærer som eneansvarlig at produktet som beskrives un-

batteriet som er innebygget i elektroverktøyet.

Merk: Batteriet leveres delvis oppladet. For å sikre full effekt

fra batteriet, må du lade det fullstendig opp i ladeapparatet

før førstegangs bruk.

Litium-ion-batteriet kan lades opp til enhver tid uten at leveti-

den forkortes. Det skader ikke batteriet å avbryte oppladingen.

Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti-

on (ECP)» mot total utlading. Når batteriet er utladet, kobles

elektroverktøyet ut med en beskyttelseskobling: Innsatsverk-

tøyet beveger seg ikke lenger.

 Trykk etter automatisk utkobling av elektroverktøyet

ikke videre på på-/av-bryteren. Batteriet kan ta skade.

Til fjerning av batteriet 8 trykker du låsetastene 7 og trekker

batteriet nedover ut av elektroverktøyet. Ikke bruk makt.

Batteriet er utstyrt med en NTC-temperaturovervåking, som

kun aksepterer en opplading i i temperaturområdet mellom

Følg informasjonene om kassering.

Verktøyskifte (se bilde B)

 Ta batteriet ut av elektroverktøyet før alle arbeider på

elektroverktøyet utføres (f. eks. vedlikehold, verktøy-

skifte osv.) hhv. ved transport og oppbevaring. Det er

fare for skader hvis du trykker på på-/av-bryteren ved en

liggjør et hurtig, behagelig og enkelt bytte av innsatsverktøyet

Åpne den selvspennende chucken 2 ved å dreie den så langt i

dreieretning  at verktøyet kan settes inn. Sett inn verktøyet.

Skru hylsen til den selvspennende chucken 2 kraftig fast med

 Støv fra materialer som blyholdig maling, noen tresorter,

mineraler og metall kan være helsefarlige. Berøring eller

innånding av støv kan utløse allergiske reaksjoner og/eller

åndedrettssykdommer hos brukeren eller personer som

befinner seg i nærheten.

Visse typer støv som eik- eller bøkstøv gjelder som kreft-

fremkallende, spesielt i kombinasjon med tilsetningsstof-

fer til trebearbeidelse (kromat, trebeskyttelsesmidler).

Asbestholdig materiale må kun bearbeides av fagfolk.

– Sørg for god ventilasjon av arbeidsplassen.

– Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som

 Unngå støv på arbeidsplassen. Støv kan lett antennes.

Innsetting av batteriet

 Bruk kun original Bosch litium-ion-batterier med en

spenning som er angitt på typeskiltet til elektroverk-

tøyet ditt. Bruk av andre batterier kan medføre skader og

Merk: Bruk av batterier som ikke er egnet for dette verktøyet

kan føre til feilfunksjoner eller til skader på elektroverktøyet.

Sett høyre-/venstrebryteren 3 i midten, for å unngå en ufrivil-

lig innkobling. Sett det oppladede batteriet 8 inn i håndtaket

til det tydelig går i lås og ligger kant i kant med håndtaket.

Innstilling av rotasjonsretningen (se bilde C)

Med høyre-/venstrebryteren 3 kan du endre dreieretningen til

elektroverktøyet. Ved trykt på-/av-bryter 4 er dette ikke mulig.

Høyregang: Ved boring og innskruing av skruer trykker du

høyre-/venstrebryteren 3 helt mot venstre.

Venstregang: Til løsning hhv. utskruing av skruer trykker du

høyre-/venstrebryteren 3 helt inn mot høyre.

Trykk til igangsetting av elektroverktøyet på på-/av-bryteren

4 og hold den trykt inne.

Lampen 1 lyser ved litt eller helt inntrykket på-/av-bryter 4

og muliggjør opplysing av arbeidsområdet ved ugunstige

Slå elektroverktøyet kun på når du bruker det for å spare energi.

Til utkobling av elektroverktøyet slipper du på-/av-bryteren 4.

Innstilling av turtallet

Du kan innstille turtallet på innkoplet elektroverktøy trinnløst,

avhengig av hvor langt du trykker på-/av-bryteren 4 inn.

Et svakt trykk på på-/av-bryteren 4 fører til et lavt turtall. Tur-

tallet økes med økende trykk.

Helautomatisk spindellås (Auto-Lock)

Ved ikke trykt på-/av-bryter 4 låses borespindelen og verktøy-

Dette muliggjør en innskruing av skruer også når batteriet er

utladet hhv. hvis elektroverktøyet brukes som skrutrekker.

Når du slipper på-/av-bryteren 4 bremses chucken og slik for-

hindres det at innsatsverktøyet fortsetter å gå.

Ved innskruing av skruer slipper du på-/av-bryteren 4 først

når skruen er skrudd kant i kant inn i arbeidsstykket. Skrueho-

det trenger da ikke inn i arbeidsstykket.

Batteri-ladeindikator

Batteri-ladetilstandsindikatoren 6 viser ved halvveis eller helt

inntrykket på-/av-bryter 4 batteriets ladetilstand i noen sek-

under og består av 3 grønne LED.

Temperaturavhengig overlastbeskyttelse

Ved formålsmessig bruk kan elektroverktøyet ikke overbelas-

tes. Ved for sterk belastning eller overskridelse av godkjent

batteri-temperatur på 70 °C kopler elektronikken ut elektro-

verktøyet, til det igjen er i optimal driftstemperaturområde.

Beskyttelse mot total utlading

Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti-

on (ECP)» mot total utlading. Når batteriet er utladet, kobles

elektroverktøyet ut med en beskyttelseskobling: Innsatsverk-

tøyet beveger seg ikke lenger.

Nedfellbart verktøyhode (se bilde D)

Verktøyhodet kan låses i 5 forskjellige vinkelinnstillinger.

Trykk låsetasten 5 og sving verktøyhodet inn i ønsket posi-

sjon. Slipp deretter låsetasten 5 igjen.

 Før igangsetting må du sjekke om verktøyhodet er låst

i aktuell vinkelposisjon. Det er fare for skader.

 Sett elektroverktøyet bare på skruen når det er slått

av. Innsatsverktøy som dreier seg kan skli.

Etter lengre arbeid med lite turtall må du la elektroverktøyet gå

med maksimalt turtall i tomgang i ca. 3 minutter til avkjøling.

rende stål) til boring i metall. Tilsvarende kvalitet garanterer

Bosch-tilbehør-programmet.

Før innskruing av større, lengre skruer i harde materialer bør

du forbore med kjernediameteren til gjengene til ca.

Service og vedlikehold

Vedlikehold og rengjøring

 Ta batteriet ut av elektroverktøyet før alle arbeider på

elektroverktøyet utføres (f. eks. vedlikehold, verktøy-

skifte osv.) hhv. ved transport og oppbevaring. Det er

fare for skader hvis du trykker på på-/av-bryteren ved en

 Hold elektroverktøyet og ventilasjonsspaltene alltid

rene, for å kunne arbeide bra og sikkert.

Kontinuerlig lys 3 x grønn ≥ 2/3

Kontinuerlig lys 2 x grønn ≥1/3

Kontinuerlig lys 1 x grønn < 1/3

Blinklys 1 x grønn Reserve

OBJ_BUCH-1476-003.book Page 55 Tuesday, December 18, 2012 11:47 AM56 | Suomi 1 609 92A 00F | (18.12.12) Bosch Power Tools Hvis batteriet ikke lenger er funksjonsdyktig, må du henvende

deg til en autorisert kundeservice for Bosch-elektroverktøy.

Hvis elektroverktøyet til tross for omhyggelige produksjons- og

kontrollmetoder en gang skulle svikte, må reparasjonen utføres

av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på elektro-

verktøyets typeskilt.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og

vedlikehold av produktet samt om reservedeleler. Spreng-

skisser og informasjon om reservedeler finner du også på:

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an-

Li-ion-batteriene i verktøyet underligger kravene for farlig

gods. Batteriene kan transporteres på veier av brukeren uten

Ved forsendelse gjennom tredje personer (f. eks.: lufttran-

sport eller spedisjon) må det oppfylles spesielle krav til em-

ballasje og merking. Du må da konsultere en ekspert for farlig

gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åp-

ne kontaktene og pakk batteriet slik at det ikke beveger seg i

Ta også hensyn til eventuelle videreførende nasjonale for-

Elektroverktøy, batterier, tilbehør og emballasje må

leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier må ikke kastes i vanlig søppel!

om gamle elektriske apparater og iht. det

europeiske direktivet 2006/66/EF må de-

fekte eller oppbrukte batterier/oppladbare

batterier samles inn adskilt og leveres inn til

Batterier/oppladbare batterier:

Ta hensyn til informasjonene i avsnit-
