ným osobám a studený vzduch veďte pryč od rukou.

Prečítajte si všetky pokyny pred montá-

žou, používaním, opravou, údržbou a vý-

menou súčiastok a príslušenstva a takisto aj pred prácou

v blízkosti ručného pneumatického náradia. Ak by ste ne-

dodržali nasledujúce bezpečnostné pokyny, mohlo by to mať

za následok vážne poranenie.

Tieto Bezpečnostné pokyny dobre uschovajte a odovzdaj-

te ich obsluhujúcej osobe.

Bezpečnosť na pracovisku

 Dávajte pozor na také povrchové plochy, ktoré sa mohli

pri používaní náradia stať klzkými, a takisto na

pneumatické a hydraulické hadice, na ktorých by sa

prípadne mohli potknúť. Pošmyknutie, podknutie a pády

bývajú najčastejšími príčinami poranení na pracovisku.

 Nepracujte s týmto ručným pneumatickým náradím v

prostredí ohrozenom výbuchom, v ktorom sa nachá-

dzajú horľavé kvapaliny, plyny alebo horľavý prach. Pri

opracúvaní obrobku môžu vznikať iskry, ktoré zapália

prach alebo horľavé pary.

 Náhodných prizerajúcich, deti a návštevy nepúšťajte

do blízkosti svojho pracoviska, keď používate toto ruč-

né pneumatické náradie. V prípade odpútania Vašej po-

zornosti inou osobou môžete stratiť kontrolu nad ručným

pneumatickým náradím.

Bezpečnosť ručného pneumatického náradia

 Nikdy nesmerujte prúd vzduchu na seba samého ani na

iné osoby a odvádzajte studený vzduch smerom preč

od rúk. Tlakový vzduch môže spôsobiť človeku vážne pora-

 Prekontrolujte všetky prípojky a prívodné potrubia.

Všetky jednotky na úpravu vzduchu, všetky spojky a hadice

musia byť dimenzované so zreteľom na tlak vzduchu a

množstvo vzduchu podľa príslušných technických para-

metrov. Príliš nízky tlak negatívne ovplyvňuje fungovanie

ručného pneumatického náradia, príliš vysoký tlak môže

spôsobiť vecné škody, alebo mať za následok poranenia.

 Chráňte hadice pred zlomením, zúžením ich profilu,

pred rozpúšťadlami a ostrými hranami. Dávajte pozor

na to, aby sa hadice nedostali do blízkosti zdrojov vyso-

kej teploty, chráňte ich pred olejom a rotujúcimi sú-

čiastkami. Poškodenú hadicu bez odkladu vymeňte za

novú. Poškodené prívodné potrubie môže vyvolať poleto-

vanie tlakovej hadice po miestnosti a môže spôsobiť vážne

poranenie. Rozvírený prach alebo kovové triesky z obrába-

nia môžu spôsobiť vážne poranenie zraku.

 Dávajte pozor na to, aby boli hadicové spojky vždy pev-

né a správne utiahnuté. Cez neutiahnuté alebo poškode-

né hadicové spojky môže nekontrolovaným spôsobom uni-

 Buďte ostražitý, sústreďte sa na to, čo robíte a k práci

s ručným pneumatickým náradím pristupujte s roz-

umom. Nepracujte s ručným pneumatickým náradím

nikdy vtedy, keď ste unavený, alebo keď ste pod vply-

vom drog, alkoholu alebo liekov. Malý okamih nepozor-

nosti môže mať pri používaní náradia za následok vážne po-

 Noste osobné ochranné pomôcky a vždy používajte

ochranné okuliare. Používanie osobných ochranných po-

môcok, ako sú pomôcky na ochranu dýchacích ciest, bez-

pečnostná obuv s protišmykovou úpravou podrážky,

ochranná pracovná prilba alebo chrániče sluchu, v zmysle

pokynov zo strany Vášho zamestnávateľa alebo podľa

predpisov o ochrane zdravia pri práci znižuje riziko pora-

 Predchádzajte možnosti neúmyselného zapnutia nára-

dia. Presvedčte sa ešte predtým, ako pripojíte ručné

pneumatické náradie na zdroj tlakového vzduchu,

predtým, ako ho budete dvíhať, alebo ako ho prípadne

budete prenášať, či je ručné pneumatická náradie vy-

pnuté. Ak budete mať pri prenášaní ručného pneumatické-

ho náradia prst na vypínači, alebo ak ručné pneumatické

náradie pripojíte na prívod tlakového vzduchu zapnuté,

môže to mať za následok úraz.

 Skôr ako náradie zapnete, odstráňte z neho nastavova-

cie náradie. Nastavovací nástroj, ktorý sa nachádza v rotu-

júcej časti ručného pneumatického náradia, môže spôso-

biť vážne poranenia osôb.

 Nikdy sa nepreceňujte. Zabezpečte si pevný postoj a

neprestajne udržiavajte rovnováhu. Bezpečný postoj a

vhodné držanie tela umožňujú lepšie kontrolovanie ručné-

ho pneumatického náradia v neočakávaných situáciách.

 Pri práci noste vhodný pracovný odev. Nenoste voľné

kusy oblečenia a nemajte na sebe šperky. Vyvarujte sa

toho, aby sa Vaše vlasy, odev a rukavice dostali do blíz-

kosti pohybujúcich sa súčiastok náradia. Voľný odev, dl-

hé vlasy alebo šperky môžu byť zachytené rotujúcimi čas-

ťami ručného náradia.

 Nevdychujte priamo spotrebovaný vzduch z náradia.

Vyhýbajte sa tomu, aby sa vám dostal spotrebovaný

vzduch do očí. Spotrebovaný vzduch ručného pneumatic-

kého náradia môže obsahovať vodu, olej, kovové čiastočky

alebo iné drobné nečistoty z kompresora. To môže spôso-

biť poškodenie zdravia.

Starostlivá manipulácia s pneumatickým náradím a jeho

 Na pevné uchytenie alebo na podopieranie obrobku po-

užívajte upínacie zariadenia alebo zverák. Ak budete

pridržiavať obrobok rukou, alebo si ho pritláčať o telo, ne-

budete môcť ručné pneumatické náradie bezpečne obslu-

 Ručné pneumatické náradie nikdy nepreťažujte. Použí-

vajte také pneumatické náradie, ktoré je určené pre da-

ný druh práce. Pomocou vhodného pneumatického nára-

dia budete pracovať lepšie a bezpečnejšie v uvedenom roz-

sahu výkonu náradia.

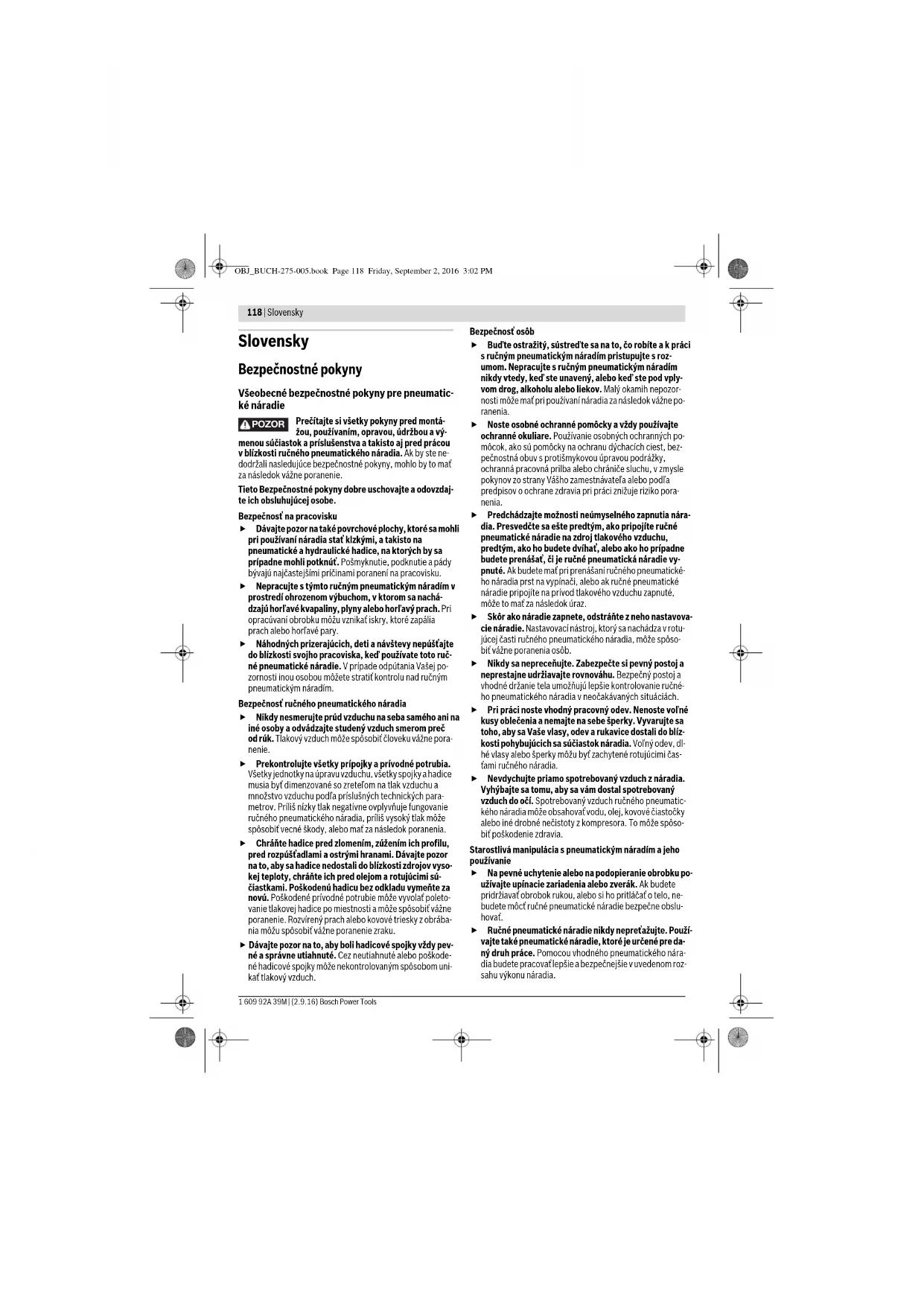

POZOR OBJ_BUCH-275-005.book Page 118 Friday, September 2, 2016 3:02 PMSlovensky | 119

Bosch Power Tools 1 609 92A 39M | (2.9.16)

 Nepoužívajte nikdy také ručné pneumatické náradie,

ktoré má pokazený vypínač. Ručné pneumatické nára-

die, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné a

treba ho poslať do opravy.

 Predtým ako začnete vykonávať na náradí nastavova-

nie, vymieňať príslušenstvo a pred dlhším nepoužíva-

ním náradia vždy prerušte prívod tlakového vzduchu.

Toto preventívne bezpečnostné opatrenie zabraňuje ne-

úmyselnému spusteniu ručného pneumatického náradia.

 Nepoužívané ručné pneumatické náradie uschovávajte

tak, aby bolo mimo dosahu detí. Nedovoľte používať

pneumatické náradie osobám, ktoré s ním nie sú dôver-

ne oboznámené, alebo ktoré si neprečítali tieto Poky-

ny. Ručné pneumatické náradie je nebezpečné vtedy, keď

ho používajú neskúsené osoby.

 Ručné pneumatické náradie starostlivo ošetrujte. Kon-

trolujte, či pohyblivé súčiastky ručného pneumatické-

ho náradia bezchybne fungujú, alebo či neblokujú, či

nie sú zlomené alebo poškodené niektoré súčiastky,

ktoré by mohli negatívne ovplyvňovať fungovanie ruč-

ného pneumatického náradia. Pred použitím ručného

pneumatického náradia dajte poškodené súčiastky

opraviť. Veľa pracovných úrazov bolo spôsobených ne-

dostatočnou údržbou ručného pneumatického náradia.

 Ručné pneumatické náradie, príslušenstvo, pracovné

nástroje atď. používajte podľa týchto pokynov. Pri prá-

ci zohľadnite konkrétne pracovné podmienky a čin-

nosť, ktorú budete vykonávať. Takýmto spôsobom sa v

maximálnej možnej miere zredukuje produkovanie prachu,

 Ručné pneumatické náradie smú inštalovať a pripravo-

vať, nastavovať alebo používať výlučne iba kvalifikova-

ní a zaškolení pracovníci.

 Na tomto ručnom pneumatickom náradí sa nesmú vy-

konávať žiadne zmeny. Zmeny by mohli znížiť účinnosť

bezpečnostných opatrení a zvýšiť riziko pre obsluhujúci

 Ručné pneumatické náradie nechávajte opravovať len

kvalifikovanému personálu, ktorý používa originálne

náhradné súčiastky. Tým sa zaručí, že bezpečnosť ručné-

ho pneumatického náradia zostane zachovaná.

Bezpečnostné pokyny pre pneumatické rázové

 Prekontrolujte, či je typový štítok náradia čitateľný. V

prípade potreby si obstarajte náhradný štítok od výrobcu

 Ak sa zlomí pracovný nástroj, alebo niektorá časť prís-

lušenstva, prípadne dokonca samotné pneumatické

náradie, môže dôjsť k vymršteniu niektorej zo súčias-

tok obrovskou rýchlosťou.

 Pri používaní pneumatického náradia, ako aj pri jeho

oprave alebo údržbe a pri výmene náhradných súčias-

tok náradia treba vždy používať ochranu zraku odolá-

vajúcu nárazom. Stupeň požadovanej ochrany treba

konkrétne zvážiť pre každý jednotlivý prípad použitia

 Ručné pneumatické náradie nikdy nezapínajte pri pre-

nášaní. Rotujúce skľučovadlo by mohlo nakrútiť Vaše oble-

čenie alebo vlasy a spôsobiť Vám poranenie.

 Používajte tesne priliehajúce pracovné rukavice. Ruko-

väte ručného pneumatického náradia bývajú následkom

prúdenia vzduchu studené. Teplé ruky nie sú také citlivé na

vibrácie. Voľné rukavice by mohli rotujúce súčiastky nára-

 Nedávajte ruky k objímkam nástrčných kľúčov a k otá-

čajúcim sa pracovným nástrojom. Nikdy sa nesnažte

držať rotujúci pracovný nástroj alebo pohon. Mohli by

ste sa mohli poraniť.

 Buďte opatrný pri práci za stiesnených pracovných

podmienok. Na základe vysokých reakčných momentov

môžu vzniknúť poranenia pricviknutím alebo pomliažde-

 Obsluhujúca osoba a takisto aj personál vykonávajúci

údržbu musia byť v stave fyzicky zvládnuť veľkosť,

hmotnosť a výkon tohto pneumatického náradia.

 Buďte pripravený na neočakávané pohyby pneumatic-

kého náradia, ktoré môžu vzniknúť následkom reakč-

ných síl alebo v prípade zlomenia použitého pracovné-

ho nástroja. Ručné pneumatické náradie držte pevne a

svoje telo a svoje ruky udržiavajte vždy v takej polohe,

aby ste prípadný spätný ráz náradia mohli zachytiť. Tie-

to preventívne bezpečnostné opatrenia Vám pomôžu vy-

 Používajte pomocné prostriedky na zachytenie reakč-

ných momentov, ako je napríklad prípravok na podop-

retie. V takom prípade, keď to nie je možné, použite

 V prípade prerušenia dodávky tlakového vzduchu ale-

bo pri redukovanom prevádzkovom tlaku ručné

pneumatické náradie vypnite. Skontrolujte prevádzkový

tlak a pri optimálnom prevádzkovom tlaku náradie znova

 Pri používaní tohto ručného pneumatického náradia

môže mať obsluhujúca osoba pri vykonávaní niekto-

rých činností nepríjemné pocity v rukách, ramenách,

pleciach, v oblasti krku alebo v iných orgánoch tela.

 Pri práci s týmto ručným pneumatickým náradím zauj-

mite pohodlný postoj, dbajte na bezpečné držanie a vy-

hýbajte sa nepriaznivým polohám a takisto takým polo-

hám, pri ktorých sa Vám ťažko udržiava rovnováha. Ob-

sluhujúca osoba by mala počas dlho trvajúcej práce me-

niť polohu tela, čo jej môže pomáhať odvrátiť nepríjem-

 V takom prípade, keď obsluhujúca osoba pocíti symp-

tómy ako napr. trvalý pocit nevoľnosti, búšenie, bo-

lesť, mravčenie, tŕpnutie, pálenie alebo stŕpnutosť, ne-

mala by tieto varujúce signály v žiadnom prípade igno-

rovať. Obsluhujúca osoba by o nich mala informovať za-

mestnávateľa a vyhľadať odbornú lekársku pomoc prí-

slušného špecialistu.

OBJ_BUCH-275-005.book Page 119 Friday, September 2, 2016 3:02 PM120 | Slovensky

1 609 92A 39M | (2.9.16) Bosch Power Tools

 Nedotýkajte sa objímok alebo dielov príslušenstva po-

čas príklepu, pretože sa tým môže zvýšiť riziko poreza-

nia, popálenia alebo poranenia v dôsledku vibrácií.

 Používajte výhradne príklepové objímky v dobrom sta-

ve. Zlý stav ručných objímok a dielov príslušenstva môže

spôsobiť, že pri použití s rázovými uťahovačmi prasknú

 Používajte vhodné prístroje na vyhľadávanie skrytých

elektrickým vedení a potrubí, aby ste ich nenavŕtali,

alebo sa obráťte na miestne energetické podniky. Kon-

takt s elektrickým vodičom pod napätím môže spôsobiť po-

žiar alebo mať za následok zásah elektrickým prúdom. Poš-

kodenie plynového potrubia môže mať za následok expló-

ziu. Preniknutie do vodovodného potrubia spôsobí vecnú

 Vyhýbajte sa kontaktu s elektrickým vedením pod na-

pätím. Toto ručné pneumatické náradie nie je izolované, a

kontakt s elektrickým vedením, ktoré je pod napätím, mô-

že spôsobiť zásah elektrickým prúdom.

Prach, ktorý vzniká pri brúsení brúsnym

papierom, pri pílení, brúsení, vŕtaní alebo

pri podobných činnostiach, môže byť rakovinotvorný, mô-

že vyvolávať poškodenie plodu alebo negatívnu zmenu

dedičných znakov. Niektoré látky, ktoré sa v tomto prachu

– olovo v olovnatých farbách a lakoch;

– kryštalická štrkovitá zem v tehlách, cemente a v iných

murárskych materiáloch;

– arzén a chróman (chromitan) v chemicky ošetrenom dre-

Riziko ochorenia závisí od toho, ako často ste vplyvu tých-

to látok vystavovaný. Aby ste zredukovali nebezpečenstvo,

mali by ste pracovať len v dobre vetraných miestnostiach a s

primeraným vybavením ochrannými pomôckami (napríklad

so špeciálnymi dýchacími prístrojmi, ktoré odfiltrujú aj naj-

menšie čiastočky prachu).

 Používajte chrániče sluchu. Pôsobenie hluku môže mať

za následok stratu sluchu.

 Pri práci na obrobku môže vznikať dodatočné zaťaže-

nie hlukom, ktorému sa dá predísť pomocou vhodných

opatrení, ako napríklad použitím izolačných materiálov

pri zaznievaní zvonivých zvukov.

 Ak je ručné pneumatické náradie vybavené tlmičom

hluku, treba za každých okolností zabezpečiť, aby sa

pri používaní ručného pneumatického náradia nachá-

dzal na pracovisku a bol v dobrom technickom stave.

 Účinkom vibrácií môže dochádzať u obsluhujúcej oso-

by k poškodeniu nervov a k poruchám krvného obehu v

oblasti rúk a ramien.

 Vo chvíli, keď zistíte, že Vám pokožka na prstoch alebo

rukách tŕpne, začína svrbieť, bolieť, alebo sa sfarbila

na bielo, prácu s ručným pneumatickým náradím pre-

rušte, oznámte to svojmu zamestnávateľovi (nadriade-

nému) a vyhľadajte lekársku pomoc.

 Nepoužívajte žiadne opotrebené alebo nepresne pasu-

júce objímky a predlžovacie nástavce. Mohlo by to mať

za následok zosilnenie vibrácií.

 Na udržanie váhy ručného pneumatického náradia vy-

užívajte podľa možnosti nejaký stojan, kladkostroj ale-

bo nejaké vyvažovacie zariadenie.

 Držte ručné pneumatické náradie nie príliš pevným, ale

spoľahlivým úchopom a tak, aby ste súčasne zachovali

potrebné reakčné sily ruky. Vibrácie sa môžu zosilniť

úmerne s tým, čím pevnejšie náradie držíte.

 V takom prípade, keď sa používajú univerzálne rotačné

spojky (zubové spojky), treba pracovať s aretačnými

kolíkmi. Používajte hadicové spojky Whipcheck, aby

ste zabezpečili ochranu pre prípad zlyhania prepojenia

hadice s ručným pneumatickým náradím alebo prepo-

jenia hadíc medzi sebou navzájom.

 Nikdy neprenášajte ručné pneumatické náradie drža-

 Keď chcete používať ručné pneumatické náradie v zá-

vesnom alebo v upínacom prípravku, dávajte pozor na

to, aby ste ho upevnili do upínacieho zariadenia ešte

predtým, ako ho pripojíte na zásobovanie tlakovým

Nasledujúce symboly môžu byť pre používanie Vášho ručného

pneumatického náradia dôležité. Zapamätajte si láskavo tieto

symboly a ich významy. Správna interpretácia týchto symbo-

lov Vám bude pomáhať toto ručné pneumatické náradie lepšie

a bezpečnejšie používať.

 Prečítajte si všetky pokyny pred

montážou, používaním, opravou,

údržbou a výmenou súčiastok a

príslušenstva a takisto aj pred prá-

cou v blízkosti ručného pneumatic-

kého náradia. Ak by ste nedodržali

nasledujúce bezpečnostné pokyny a

upozornenia, mohlo by to mať za ná-

sledok vážne poranenie.

 Používajte chrániče sluchu. Pôso-

benie hluku môže mať za následok

 Používajte ochranné okuliare.

Prečítajte si všetky Výstražné upozornenia

a bezpečnostné pokyny. Zanedbanie dodr-

žiavania Výstražných upozornení a pokynov

uvedených v nasledujúcom texte môže mať za

následok zásah elektrickým prúdom, spôsobiť

požiar a/alebo ťažké poranenie.

Vyklopte si láskavo vyklápaciu stranu s obrázkami ručného

pneumatického náradia a nechajte si ju vyklopenú po celý čas,

keď čítate tento Návod na používanie.

Používanie podľa určenia

Toto ručné pneumatické náradie je určené na za-

skrutkovávanie a uvoľňovanie skrutiek ako aj na uťahovanie a

uvoľňovanie matíc v uvedenom rozsahu rozmerov a výkonov.

Iné spôsoby použitia, napr. vŕtanie, miešanie alebo brúsenie

Vyobrazené komponenty

Číslovanie jednotlivých zobrazených komponentov sa vzťahu-

je na vyobrazenie ručného pneumatického náradia na grafic-

kej strane tohto Návodu na používanie.

10 Upínací mechanizmus

11 Rozperný poistný krúžok na upínacej hlave

12 Pracovný nástroj (napr. nástavec nástrčného kľúča pod-

ľa DIN 3129 (orech) pre skrutky so šesťhrannou hlavou)

14 Hadica prívodu vzduchu

15 Uzavieracia skrutka Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom prog-rame príslušenstva. Vyhlásenie o konformite

Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísaný

v časti „Technické údaje“ spĺňa všetky príslušné ustanovenia

smernice 2006/42/ES vrátane je zmien a je v súlade

s nasledujúcimi normami: EN ISO 11148-6.

Súbor technickej dokumentácie (2006/42/ES) sa nachádza

Obrátky alebo pohyby za

(funty na štvorcový palec)

Symbol pre vnútorný šesť-

Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN ISO 11148

a možno ju používať na vzájomné porovnávanie pneumatického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.

Uvedená úroveň vibrácií zodpovedá hlavnému použitiu pneumatického náradia. Pokiaľ sa ale bude pneumatické náradie použí-

vať na iné práce, s odlišným príslušenstvom, s inými nástrojmi alebo s nedostatočnou údržbou, može sa úroveň vibrácií líšiť. To

môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.

Pre presný odhad zaťaženia vibráciami by mali byť zohľadnené aj časy, keď je pneumatické náradie vypnuté alebo síce beží, ale

fakticky sa nepoužíva. To môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.

Stanovte dodatočné bezpečnostné opatrenia na ochranu obsluhy pred účinkami vibrácií, ako je napr. údržba pneumatického ná-

radia a nástrojov, udržovanie teplých rúk, organizácia pracovných procesov.

Pneumatický impulzový skrutkovač

Počet voľnobežných obrátok n

max. pracovný tlak pri náradí

Svetlosť hadice mm 10 10 13 10 13

Hmotnosť podľa EPTA-Procedure 01:2014

Hodnoty hlučnosti zistené ^podľa EN ISO 15744.

wA Nepresnosť merania K Používajte chrániče sluchu!

Celkové hodnoty vibrácií a

(suma vektorov troch smerov) a nepresnosť merania K zisťované podľa normy EN 28927:

Uťahovanie skrutiek a matíc do maximálnej veľkos-

OBJ_BUCH-275-005.book Page 122 Friday, September 2, 2016 3:02 PMSlovensky | 123 Bosch Power Tools 1 609 92A 39M | (2.9.16) Montáž

Prípravky na bezpečnú manipuláciu

 Keď chcete používať ručné pneumatické náradie v zá-

vesnom alebo v upínacom prípravku, dávajte pozor na

to, aby ste ho do upínacieho zariadenia upevnili ešte

predtým, ako ho pripojíte na zásobovanie tlakovým

Pomôcka na zavesenie – závesné zariadenie

Pomocou závesného strmienka 3 môžete ručné pneumatické

náradie upevniť do závesného prípravku.

– Vyskrutkujte z telesa pneumatického náradia horné pred-

né skrutky 1 pomocou kľúča na skrutky s vnútorným šesť-

hranom (pozri „Technické údaje“) otáčaním proti smeru

pohybu hodinových ručičiek. Demontujte z telesa pod-

čik závesného prípravku.

 Dbajte na to, aby tlak vzduchu nebol nižší než 6,3 bar

(91 psi), pretože pneumatické náradie je dimenzované

na tento prevádzkový tlak.

Na dosiahnutie maximálneho výkonu musia byť dodržané svet-

losti prívodných hadíc ako aj závit prípojky podľa parametrov

uvedených v tabuľke „Technické údaje“. Na zachovanie plného

výkonu používajte len hadice s maximálnou dĺžkou 4 m.

Privádzaný stlačený vzduch nesmie obsahovať cudzie telieska

ani vlhkosť, aby bolo pneumatické náradie chránené pred po-

škodením, znečistením a vytváraním hrdze.

Upozornenie: Používanie jednotky úpravy tlakového vzduchu

je nevyhnutné. Táto jednotka zabezpečuje to bezchybné fun-

govanie každého pneumatického náradia.

Dodržiavajte Návod na používanie jednotky úpravy tlakového

vzduchu (jednotky údržby).

Všetky armatúry, spojovacie potrubia a hadice musia byť di-

menzované na príslušný tlak a požadované množstvo vzdu-

Vyhýbajte sa zúženiu prívodných potrubí, napríklad stlače-

ním, zlomením alebo ťahaním!

V prípade pochybností prekontrolujte tlak na vstupe pomo-

cou nejakého manometra pri súčasne zapnutom ručnom

pneumatickom náradí.

Pripojenie tlakového vzduchu na ručné pneumatické ná-

radie (pozri obrázok A)

– Demontujte uzáver 6 z pripájacieho nátrubka prívodu

– Zaskrutkujte hadicový nátrubok 7 do pripájacieho nátrub-

ku prívodu vzduchu 5.

Aby ste sa vyhli poškodeniam súčiastok ventilov na-

chádzajúcich sa vnútri pneumatického náradia, mali by ste

pri naskrutkovaní a vyskrutkovaní hadicového nátrubka 7

na pripájací nátrubok prívodu vzduchu 5 pridržiavať pripá-

jací nátrubok prívodu vzduchu pomocou vidlicového kľúča

(veľkosť kľúča 22 mm).

–Uvoľnite hadicové sponky 13 hadice prívodu tlakového

vzduchu 14, a upevnite hadicu prívodu vzduchu nad hadi-

covým nátrubkom 7, pomocou hadicovej sponky tým, že ju

Upozornenie: Hadicu prívodu tlakového vzduchu upevňujte

vždy najprv na pneumatické náradie, až potom na jednotku

úpravy tlakového vzduchu.

 Pri vkladaní pracovného nástroja dávajte pozor na to,

aby bol pracovný nástroj v skľučovadle dobre upevne-

ný. Ak by pracovný nástroj nebol pevne spojený so

skľučovadlom (s upínacím mechanizmom), mohol by sa

uvoľniť a už by sa stal nekontrolovateľným.

Vkladanie pracovného nástroja

– Pracovný nástroj 12 nasuňte na štvorhran upínacieho me-

chanizmu 10. Dajte pritom pozor na to, aby sa rozperný

krúžok 11 zaaretoval v drážke pracovného nástroja.

Používajte len také pracovné nástroje, ktoré majú vhodný za-

súvací koniec (pozri „Technické údaje“).

 Nepoužívajte žiadne adaptéry.

Demontáž pracovného nástroja

– Stiahnite pracovný nástroj 12 z upínacieho mechanizmu

10. Pracovný nástroj, ktorý sa nedá stiahnuť, sa dá uvoľniť

pomocou jemných úderov gumeným kladivom.

Uvedenie do prevádzky

Pneumatické náradie pracuje optimálne pri pracovnom tlaku

6,3 bar (91 psi), merané na výstupe vzduchu pri zapnutom

pneumatickom náradí.

 Skôr ako ručné pneumatické náradie zapnete, všimnite

si nastavený smer otáčania náradia. Keď chcete naprík-

lad uvoľňovať skrutky a smer otáčania je nastavený tak, že

sa skrutka zaskrutkuje, môže dôjsť k prudkému nekontro-

lovanému pohybu ručného pneumatického náradia.

Nastavenie smeru otáčania a krútiaceho momentu

Prepínač smeru otáčania 4 slúži nielen na nastavovanie smeru

otáčania, ale aj na nastavovanie krútiaceho momentu.

 S prepínačom smeru otáčania manipulujte len vtedy,

keď je náradie vypnuté.

„Forward“ znamená pravobežný chod.

„Reverse“ znamená ľavobežný chod.

F R OBJ_BUCH-275-005.book Page 123 Friday, September 2, 2016 3:02 PM124 | Slovensky

1 609 92A 39M | (2.9.16) Bosch Power Tools

– Pravobežný chod: Pri zaskrutkovávaní skrutiek a matíc

otočte prepínač smeru otáčania 4 v smere pohybu hodino-

vých ručičiek na značku 1 (najmenší krútiaci moment), na

značku 2 alebo až na doraz (maximálny krútiaci moment).

– Ľavobežný chod: Na uvoľňovanie skrutiek a matíc otočte

prepínač smeru otáčania 4 proti smeru pohybu hodino-

– Pravobežný chod: Pri zaskrutkovávaní skrutiek a matíc

otočte prepínač smeru otáčania 4 v smere proti pohybu

hodinových ručičiek na značku 1 (najmenší krútiaci mo-

ment), na značku 2 alebo až na doraz na značku 3 (maxi-

málny krútiaci moment).

– Ľavobežný chod: Na uvoľňovanie skrutiek a matíc otočte

Kvôli šetreniu energiou zapínajte pneumatické náradie iba

vtedy, keď ho používate.

Upozornenie: Keď sa ručné pneumatické náradie napr. po

dlhšej prestávke v používaní nerozbehne, prerušte prívod tla-

kového vzduchu a niekoľkokrát za upínací mechanizmus 10

pretočte motor náradia. Tým sa odstránia adhézne sily.

–Na zapnutie ručného pneumatického náradia stlačte vypí-

–Na vypnutie vypnutie ručného pneumatického náradia vy-

Upozornenie: Potrebné nastavenie krútiaceho momentu a

potrebné trvanie skrutkovania závisí od druhu skrutkového

spoja a najlepšie sa dá zistiť praktickou skúškou. Prekontro-

lujte skutkové spojenie pomocou elektronického merača uťa-

hovacieho momentu alebo pomocou momentového kľúča.

Len čo zistíte optimálne nastavenie krútiaceho momentu a

optimálne trvanie skrutkovania, mali by ste pri rovnakej skrut-

kovacej úlohe stlačiť vypínač 9 vždy na rovnakú dobu.

Pokyny na používanie

 Na skrutku/maticu prikladajte pracovný nástroj iba

vtedy, keď je skrutkovacie náradie vypnuté. Rotujúce

pracovné nástroje sa môžu zo skrutky/matice zošmyknúť.

 V prípade prerušenia dodávky tlakového vzduchu ale-

bo pri redukovanom prevádzkovom tlaku ručné

pneumatické náradie vypnite. Skontrolujte prevádzkový

tlak a pri optimálnom prevádzkovom tlaku náradie znova

Náhle sa objavené zaťaženie spôsobí výrazné zníženie počtu

obrátok alebo zastavenie náradia, motor však nepoškodí.

 Práce na údržbe a oprave zverujte iba kvalifikovanému

odbornému personálu. Tým sa zaručí, že bezpečnosť ruč-

ného pneumatického náradia zostane zachovaná.

Po každej údržbe prekontrolujte počet obrátok pomocou ne-

jakého otáčkometra a skontrolujte aj, či ručné pneumatické

náradie nemá zvýšené vibrácie.

Autorizované servisné stredisko Bosch vykonáva tieto práce

rýchlo a spoľahlivo.

Používajte výlučne originálne náhradné súčiastky značky

Pravidelné čistenie (pozri obrázok C)

ho pneumatického náradia. Odskrutkujte na tento účel ha-

nečistoty. Potom hadicový nátrubok opäť naskrutkujte a

Čiastočky vody a drobné častice prachu obsia-

hnuté v tlakovom vzduchu spôsobujú vytvára-

nie hrdze a majú za následok opotrebovanie la-

miel, ventilov a podobne. Aby ste tomu zabrá-

nili, mali by ste do pripájacieho otvoru prívodu

vzduchu 5 nakvapkať niekoľko kvapiek motorového oleja. Po-

tom opäť pripojte ručné pneumatické náradie na rozvod tlako-

vého vzduchu (pozri „Pripojenie na rozvod tlakového vzdu-

chu“, strana 123) a nechajte ho 5 –10 sek. bežať. zatiaľ čo

budete pomocou nejakej handry zachytávať vytekajúci olej.

Keď sa náradie dlhší čas nepoužívalo, mali by ste tento

valoch kontrolovať a v prípade potreby ich vymeniť.

Mastenie pneumatického náradia

Na priame mastenie ručného pneumatického náradia alebo

na primiešavanie oleja pomocou jednotky úpravy tlakového

vzduchu by ste mali používať motorový olej SAE 10 alebo

Po vykonaní cca 100 000 skrutkovacích úkonov treba impul-

zový mechanizmus premastiť. Na tento účel otočne pneuma-

tický impulzový skrutkovač tak, aby rukoväť smerovala hore.

Vyskrutkujte uzavieraciu skrutku 15 pomocou vhodného kľú-

ča na skrutky s vnútorným šesťhranom (pozri odsek „Technic-

ké údaje“) otáčaním proti smeru pohybu hodinových ručičiek.

Starý olej zlikvidujte podľa požiadaviek ochrany životného

prostredia. Otvorom uzavieracej skrutky nalejte do impulzo-

vého mechanizmu motorový olej. Množstvo olejovej náplne je

uvedené v tabuľke v riadku Motorový olej (pozri „Technické

údaje“). Rozliaty olej poutierajte mäkkou handričkou. V smere

pohybu hodinových ručičiek uzavieraciu skrutku 15 opäť za-

OBJ_BUCH-275-005.book Page 124 Friday, September 2, 2016 3:02 PMSlovensky | 125

Bosch Power Tools 1 609 92A 39M | (2.9.16)

Mastenie ručného pneumatického náradia, ktoré nepatrí

do konštrukčného radu CLEAN Pri všetkých druhoch ručného pneumatického náradia Bosch,

ktoré nepatrí do série CLEAN (špeciálny druh pneumatického

motora, ktorý funguje na tlakový vzduch bez obsahu oleja),

treba do privádzaného tlakového vzduchu stále primiešavať

olejovú hmlu. Olejnička potrebná na tento účel sa nachádza

na jednotke na úpravu tlakového vzduchu, ktorá je predrade-

ná pred náradie (bližšie údaje získate od výrobcu kompreso-

O kompletnom programe kvalitného príslušenstva sa môžete

informovať na Internete na našej domovskej stránke

www.bosch-pt.com alebo u svojho autorizovaného predajcu.

Servisné stredisko a poradenstvo pri používaní

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené

na typovom štítku ručného pneumatického náradia.

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy

a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo-

žené obrázky a informácie k náhradným súčiastkam nájdete aj

Tím poradcov Bosch Vám s radosťou poskytne pomoc pri

otázkach týkajúcich sa našich produktov a ich príslušenstva.

Na www.bosch-pt.sk si môžete objednať opravu Vášho stroja

Ručné pneumatické náradie, príslušenstvo a obal treba dať na

recykláciu zodpovedajúcu ochrane životného prostredia.

 Mastiace a čistiace prostriedky likvidujte so zreteľom

na ochranu životného prostredia. Dodržiavajte zákon-

 Lamely motora dajte na odbornú likvidáciu podľa pred-

pisov! Lamely motora obsahujú teflón. Nezahrievajte ich

na teplotu nad 400 °C, pretože by sa v takom prípade

mohli vytvárať zdraviu škodlivé výpary.

Keď sa Vaše ručné pneumatické náradie už prestane dať pou-

žívať, dajte ho do strediska na recykláciu alebo ho odovzdajte

v obchode, napríklad aj v autorizovanom servisnom stredisku

Nivo zvočnega tlaka L
