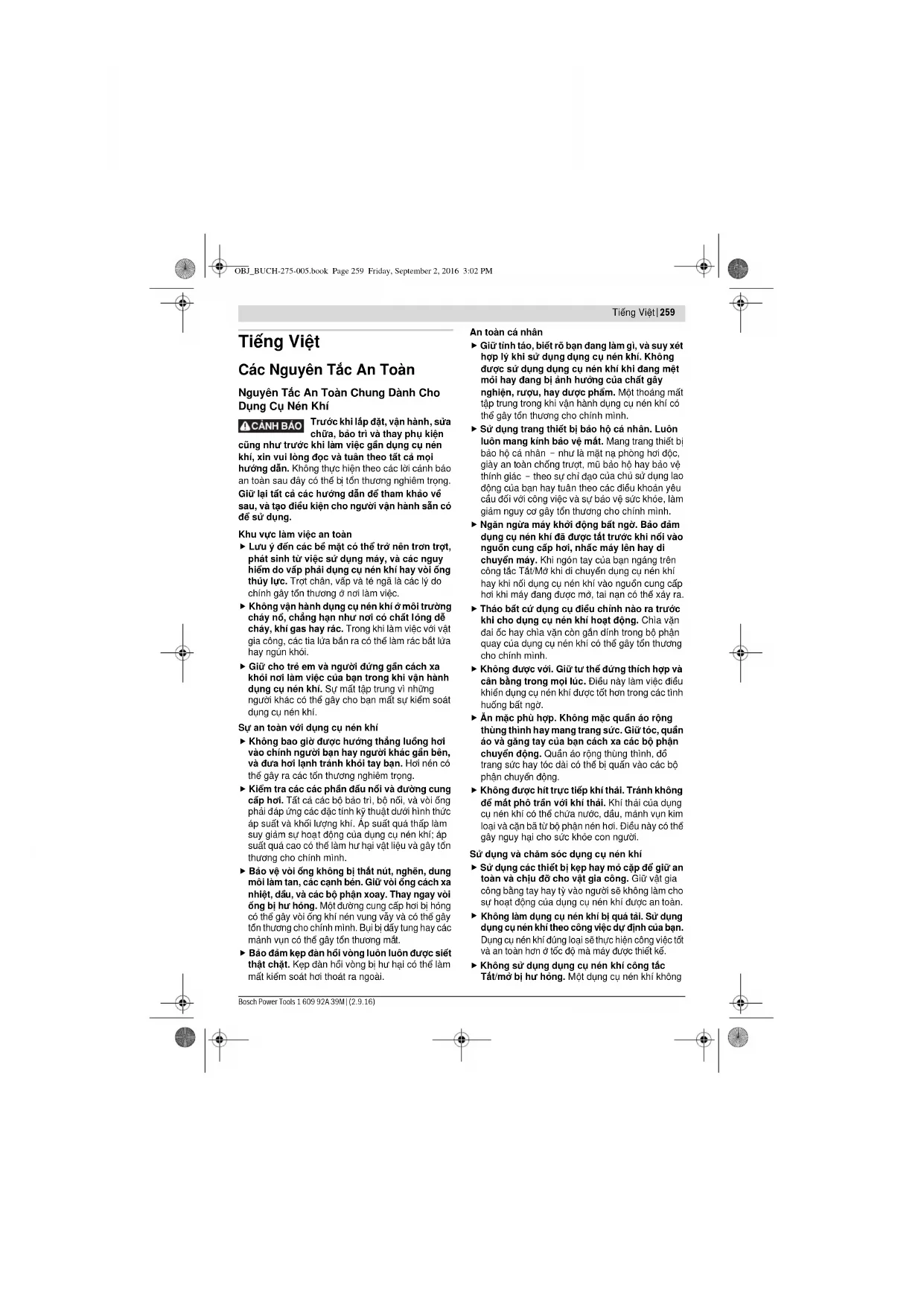

Các Nguyên Tắc An Toàn

Nguyên Tắc An Toàn Chung Dành Cho

Trước khi lắp đặt, vận hành, sửa

chữa, bảo trì và thay phụ kiện

cũng như trước khi làm việc gần dụng cụ nén

khí, xin vui lòng đọc và tuân theo tất cả mọi

hướng dẫn. Không thực hiện theo các lời cảnh báo

an toàn sau đây có thể bị tổn thương nghiêm trọng.

Giữ lại tất cả các hướng dẫn để tham khảo về

sau, và tạo điều kiện cho người v

Khu vực làm việc an toàn

 Lưu ý đến các bề mặt có thể trở nên trơn trợt,

phát sinh từ việc sử dụng máy, và các nguy

hiểm do vấp phải dụng cụ nén khí hay vòi ống

thủy lực. Trợt chân, vấp và té ngã là các lý do

chính gây tổn thương ở nơi làm việc.

 Không vận hành dụng cụ nén khí ở môi trường

cháy nổ, chẳng hạn như nơi có chất l

cháy, khí gas hay rác. Trong khi làm việc với vật

gia công, các tia lửa bắn ra có thể làm rác bắt lửa

 Giữ cho trẻ em và người đứng gần cách xa

khỏi nơi làm việc của bạn trong khi vận hành

dụng cụ nén khí. Sự mất tập trung vì những

người khác có thể gây cho bạn mất sự kiểm soát

Sự an toàn với dụng cụ nén khí

 Không bao giờ được hướng thẳng luồ

vào chính người bạn hay người khác gần bên,

và đưa hơi lạnh tránh khỏi tay bạn. Hơi nén có

thể gây ra các tổn thương nghiêm trọng.

 Kiểm tra các các phần đấu nối và đường cung

cấp hơi. Tất cả các bộ bảo trì, bộ nối, và vòi ống

phải đáp ứng các đặc tính kỹ thuật dưới hình thức

áp suất và khối lượng khí. Áp suất quá thấp làm

t động của dụng cụ nén khí; áp

suất quá cao có thể làm hư hại vật liệu và gây tổn

thương cho chính mình.

 Bảo vệ vòi ống không bị thắt nút, nghẽn, dung

môi làm tan, các cạnh bén. Giữ vòi ống cách xa

nhiệt, dầu, và các bộ phận xoay. Thay ngay vòi

ống bị hư hỏng. Một đường cung cấp hơi bị hỏng

có thể gây vòi ống khí nén vung vẫy và có thể gây

tổn thương cho chính mình. Bụi bị dấy tung hay các

ụn có thể gây tổn thương mắt.

 Bảo đảm kẹp đàn hồi vòng luôn luôn được siết

thật chặt. Kẹp đàn hồi vòng bị hư hại có thể làm

mất kiểm soát hơi thoát ra ngoài.

 Giữ tỉnh táo, biết rõ bạn đang làm gì, và suy xét

hợp lý khi sử dụng dụng cụ nén khí. Không

được sử dụng dụng cụ nén khí khi đang mệt

mỏi hay đang bị ảnh hưở

nghiện, rượu, hay dược phẩm. Một thoáng mất

tập trung trong khi vận hành dụng cụ nén khí có

thể gây tổn thương cho chính mình.

 Sử dụng trang thiết bị bảo hộ cá nhân. Luôn

luôn mang kính bảo vệ mắt. Mang trang thiết bị

bảo hộ cá nhân – như là mặt nạ phòng hơi độc,

giày an toàn chống trượt, mũ bảo hộ hay bảo vệ

thính giác – theo sự chỉ đạ

o của chủ sử dụng lao

động của bạn hay tuân theo các điều khoản yêu

cầu đối với công việc và sự bảo vệ sức khỏe, làm

giảm nguy cơ gây tổn thương cho chính mình.

 Ngăn ngừa máy khởi động bất ngờ. Bảo đảm

dụng cụ nén khí đã được tắt trước khi nối vào

nguồn cung cấp hơi, nhấc máy lên hay di

chuyển máy. Khi ngón tay của bạn ngáng trên

c Tắt/Mở khi di chuyển dụng cụ nén khí

hay khi nối dụng cụ nén khí vào nguồn cung cấp

hơi khi máy đang được mở, tai nạn có thể xảy ra.

 Tháo bất cứ dụng cụ điều chỉnh nào ra trước

khi cho dụng cụ nén khí hoạt động. Chìa vặn

đai ốc hay chìa vặn còn gắn dính trong bộ phận

quay của dụng cụ nén khí có thể gây tổn thương

 Không được với. Giữ t

ư thế đứng thích hợp và

cân bằng trong mọi lúc. Điều này làm việc điều

khiển dụng cụ nén khí được tốt hơn trong các tình

 Ăn mặc phù hợp. Không mặc quần áo rộng

thùng thình hay mang trang sức. Giữ tóc, quần

áo và găng tay của bạn cách xa các bộ phận

chuyển động. Quần áo rộng thùng thình, đồ

trang sức hay tóc dài có thể bị quấn vào các bộ

 Không được hít trực tiếp khí thải. Tránh không

để mắt phô trần với khí thải. Khí thải của dụng

cụ nén khí có thể chứa nước, dầu, mảnh vụn kim

loại và cặn bã từ bộ phận nén hơi. Điều này có thể

gây nguy hại cho sức khỏe con người.

Sử dụng và chăm sóc dụng cụ nén khí

 Sử dụng các thiết bị kẹp hay mỏ cặp để

toàn và chịu đỡ cho vật gia công. Giữ vật gia

công bằng tay hay tỳ vào người sẽ không làm cho

sự hoạt động của dụng cụ nén khí được an toàn.

Không làm dụng cụ nén khí bị quá tải. Sử dụng

dụng cụ nén khí theo công việc dự định của bạn.

Dụng cụ nén khí đúng loại sẽ thực hiện công việc tốt

và an toàn hơn ở tốc độ mà máy được thiết kế.

 Không sử dụng dụng cụ nén khí công tắc

Tắt/mở bị hư hỏng. Một dụng cụ nén khí không

OBJ_BUCH-275-005.book Page 259 Friday, September 2, 2016 3:02 PM260 | Tiếng Việt

1 609 92A 39M | (2.9.16) Bosch Power Tools

thể điều khiển được bằng công tắc là nguy hiểm

và phải được sửa chữa.

 Tháo nguồn cung cấp hơi trước khi thực hiện

bất cứ điều chỉnh, thay phụ kiện, hoặc không

sử dụng đến trong một thời gian dài. Biện pháp

an toàn này ngăn ngừa sự vô tình làm dụng cụ

 Cất giữ dụng cụ nén khí không sử dụng

nơi ngoài tầm với của trẻ em. Không cho phép

những người không am hiểu dụng cụ nén khí

hay không biết những hướng dẫn này sử dụng

thiết bị. Dụng cụ nén khí nguy hiểm khi nằm trên

tay người sử dụng không có kinh nghiệm.

 Bảo trì dụng cụ nén khí cẩn thận. Kiểm tra sự

sai lệch hay các bộ phận chuyển động bị tắc,

và tất cả các tình trạng khác có

thể ảnh hưởng đến sự hoạt động của dụng cụ

nén khí. Đưa các bộ phận bị hư hỏng đi sửa

chữa trước khi sử dụng dụng cụ nén khí. Nhiều

tai nạn xảy ra do sự bảo trì dụng cụ nén khí kém.

 Sử dụng dụng cụ nén khí, phụ kiện, dụng cụ

ứng dụng v. v. dựa theo các hướng dẫ

Hãy lưu ý đến điều kiện làm việc và các công

việc sẽ thực hiện. Điều này làm giảm sự phát

sinh bụi, sự rung và tiếng ồn đến mực độ lớn nhất.

 Dụng cụ nén khí nên được lắp đặt, điều chỉnh

hay sử dụng dành riêng cho người vận hành

có năng lực và có tay nghề.

 Không cải biến dụng cụ nén khí bằng bất cứ

ức nào. Sự cải biến có thể làm giảm hiệu

quả của các biện pháp an toàn, và làm tăng nguy

cơ cho người vận hành.

 Đưa dụng cụ nén khí của bạn đến thợ chuyên

môn chỉ sử dụng phụ tùng cùng loại chính

hãng để bảo trì và sửa chữa. Điều này sẽ đảm

bảo sự an toàn của dụng cụ nén khí được giữ

Hướng dẫn an toàn dành cho súng khí

 Kiểm tra nếu như bảng ghi chủng loại máy còn

có thể đọc được. Nếu cần, đề nghị nhà sản xuất

cung cấp để thay thế.

 Trong trường hợp vật gia công hay phụ kiện,

hay ngay chính dụng cụ nén khí bị vỡ, các bộ

phận có thể bắn tung ra chung quanh ở tốc độ

 Trong thời gian vận hành, sửa chữa hay bảo trì

và khi thay các phụ kiện trên dụng cụ nén khí,

luôn luôn mang kính chố

ng va đập bảo vệ mắt.

Mức độ cần bảo vệ cần phải được lường định

riêng cho từng ứng dụng.

 Không được cho dụng cụ nén khí hoạt động

khi đang mang bên người. Dụng cụ đầu gài

đang quay có thể cuộn vào quần áo và có thể gây

 Mang găng tay kín sát. Luồng khí nén làm cho

tay nắm của dụng cụ nén khí lạnh. Bàn tay được

giữ ấm thì ít nhạy c

ảm với sự rung. Găng tay rộng

có thể bị các bộ phận chuyển động cuốn vào.

 Không để tay bạn gần chìa vặn ống và dụng cụ

ứng dụng xoay. Không bao giờ được nắm

dụng cụ ứng dụng hay bộ phận truyền động.

Bạn có thể tự làm tổn thương chính mình.

 Hãy cẩn thận khi làm việc trong điều kiện chật

chội. Nguy hiểm do các ngón tay b

phản ứng lại của lực xoắn.

 Người vận hành và nhân viên bảo trì phải đầy

đủ thể lực để xử lý kích thước, trọng lượng và

lực của dụng cụ nén khí.

 Hãy sẵn sàng ứng phó với các động thái bất

ngờ của dụng cụ nén khí có thể phát sinh do

lực phản ứng hay sự vỡ của dụng cụ ứng

ữ chặt tay nắm trên dụng cụ nén khí

và đặt tư thế thân thể bạn và hai cánh tay cho

phép bạn cưỡng lại những động thái như vậy.

Những sự phòng ngừa này có thể tránh bị tổn

 Sử dụng các phụ trợ để hấp thụ lực vặn phản

ứng, như các thiết bị hỗ trợ. Nếu điều này là

không thể được, sử dụng tay n

 Trong trường hợp nguồn hơi cung cấp bị gián

đoạn hay áp suất hoạt động giảm, tắt dụng cụ

nén khí. Kiểm tra áp suất hoạt động và khởi động

máy trở lại khi áp suất hoạt động ở mức tốt nhất.

 Khi sử dụng dụng cụ nén khí để thực hiện các

hoạt động có liên quan đến công việc, người

ảm nhận các cảm giác khó

chịu ở tay, cánh tay, hai vai, vùng cổ và các bộ

 Khi làm việc với dụng cụ nén khí, tạo tư thế

đứng thỏa mái, giữ chắc dụng cụ và tránh các

vị thế không thuận lợi hay những tư thế như

vậy ở những nơi mà bạn khó giữ được sự

thăng bằng. Đối với những công việc kéo dài,

ận hành phải thay đổi thế đứng hay tư

thế, cách này giúp tránh được sự khó chịu và

 Giả sử như người vận hành máy nhận thấy các

triệu chứng như buồn nôn dai dẳng, khó chịu,

tim đập mạnh, đau, ngứa ngáy, tê dại, bỏng rát

hay tê cứng. Không được bỏ qua những cảnh

báo này. Người vận hành máy nên thông báo

cho người chủ sử dụng lao động của mình

u chứng này và đến gặp bác sĩ

OBJ_BUCH-275-005.book Page 260 Friday, September 2, 2016 3:02 PMTiếng Việt | 261

Bosch Power Tools 1 609 92A 39M | (2.9.16)

 Không chạm vào bất kì đầu tuýp hoặc thiết bị

phụ nào trong quá trình xiết lực, bởi việc này

có thể làm tăng độ nguy hiểm khi cắt, gây

bỏng hoặc gây thương tích do rung chấn.

 Chỉ sử dụng đầu tuýp xiết lực trong điều kiện

làm việc tốt. Bất kì đầu tuýp cầm tay hay thiết bị

phụ nào bị lỗi mà sử dụng với súng khí nén xiết lực

ạng rạn nứt và vỡ tung ra.

 Sử dụng thiết bị dò tìm thích hợp để xác định

các đường hay ống dẫn công ích nằm âm

trong khu vực làm việc hay liên hệ với cty

công trình phúc lợi để nhờ giúp đỡ. Tiếp xúc với

dây điện có thể dẫn đến cháy và bị điện giựt.

Chạm đường dẫn khí đốt có thể gây nổ. Làm

thủng ống dẫn nước có thể làm hư h

có thể gây ra điện giựt.

 Tránh tiếp xúc với vật dẫn “có điện”. Dụng cụ

nén khí không có lớp cách điện; tiếp xúc với vật

dẫn “có điện” có thể gây ra việc bị điện giựt.

Bụi phát sinh trong quá trình

chà nhám, cưa, mài, khoan và

các hoạt động tương tự có thể gây ung thư, sinh

quái thai hay gây đột biến tế bào. Một số các độc

a trong các loại bụi này là:

– Chì trong sơn chì và vẹt-ni;

– Silic dioxyt kết tinh trong gạch, xi măng và các

– Thạch tín và cromat trong hóa chất xử lý gỗ.

Nguy cơ nhiễm bệnh tùy thuộc vào mức độ thường

xuyên mà bạn phô nhiễm với các chất này. Để làm

giảm nguy cơ, bạn chỉ nên làm việc ở trong những

căn phòng được thông thoáng tốt, và với các trang

thiết bị bảo hộ thích hợp (vd. với mặt nạ phòng hơi

độc được thiết kế đặc biệt có thể lọc được dù là

những hạt bụi nhỏ nhất).

 Hãy mang dụng cụ bảo vệ tai. Để tai trần tiếp

xúc với tiếng ồn có thể làm mất thính giác.

 Khi làm việc với vật liệu gia công, tiếng ồn có

thể phát sinh thêm. Điều này có thể tránh

được thông qua các biện pháp thích hợp (vd.

sử dụng vật liệu giảm chấn trong sự xuấ

tiếng rít từ vật gia công).

 Khi dụng cụ nén khí được trang bị bộ giảm

thanh, luôn luôn bảo đảm thiết bị này sẵn sàng

và tình trạng hoạt động tốt khi vận hành dụng

 Sự tác động của sự rung có thể làm tổn

thương thần kinh và làm rối loạn sự tuần hoàn

của máu ở tay và cánh tay.

 Nếu bạn để ý da của các ngón tay bạn hay bàn

ng, ngứa, đau hay chuyển tái

nhợt, ngừng làm việc với dụng cụ nén khí,

thông báo cho người chủ sử dụng lao động

của bạn và đi khám bác sĩ.

 Không được sử dụng chìa vặn ống và đầu nối

mòn hay không khít. Điều này có thể dẫn đến

việc làm tăng độ rung.

 Nếu có thể, sử dụng giá đỡ, lò xo kéo/con lắc

hay thiết bị điều hòa để chống ch

lượng của dụng cụ nén khí.

 Nắm dụng cụ nén khí bằng tay nắm an toàn tuy

nhiên không quá chặt, để tay thích ứng với lực

phản ứng như yêu cầu. Sự rung có thể tăng cao

khi bạn nắm càng chặt dụng cụ hơn.

 Khi sử dụng khớp nối xoay phổ thông (khớp

nối có ngạnh), cần có chốt cố định. Sử dụng

định vòi ống để bảo vệ không để

đầu nối vòi ống hay sự nối giữa vòi ống với

dụng cụ nén khí bị sút ra.

 Không bao giờ được nắm vòi ống để xách

 Nếu bạn muốn vận hành dụng cụ nén khí bằng

thiết bị treo, nhớ đừng quên bắt chặt dụng cụ

vào thiết bị trước trước khi nối dụng cụ vào

ồn cung cấp khí nén. Biện pháp này nhằm

ngăn ngừa sự vô tình làm dụng cụ khởi động.

Ý nghĩa của các biểu tượng dưới đây chỉ dẫn cách sử

dụng dụng cụ nén khí của bạn. Xin vui lòng ghi chú

các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng

các biểu tượng sẽ giúp bạn sự dụng dụng cụ nén khí

hiệu quả và an toàn hơn.

 Trước khi lắp đặt, vận hành,

sửa chữa, bảo trì và thay

phụ kiện cũng như trước khi

làm việc gần dụng cụ nén

khí, xin vui lòng đọc và tuân

theo tất cả mọi hướng dẫn.

Không thực hiện theo các

cảnh báo an toàn và các

hướng dẫn sau đây có thể bị

tổn thương nghiêm trọng.

 Hãy mang dụng cụ bảo vệ

tai. Để tai trần tiếp xúc với

ng ồn có thể làm mất thính

 Hãy mang kính bảo hộ.

W Watt (đơn vị điện năng) Công suất

OBJ_BUCH-275-005.book Page 261 Friday, September 2, 2016 3:02 PM262 | Tiếng Việt 1 609 92A 39M | (2.9.16) Bosch Power Tools Mô Tả Sản Phẩm và Đặc Tính

Đọc kỹ mọi cảnh báo an toàn và mọi

hướng dẫn. Không tuân thủ mọi cảnh

báo và hướng dẫn được liệt kê dưới đây

có thể bị điện giựt, gây cháy và/hay bị

thương tật nghiêm trọng.

Xin vui lòng mở trang gấp có hình minh họa dụng cụ

nén khí và để mở nguyên như vậy trong khi đọc các

hướng dẫn sử dụng này.

Dụng cụ nén khí được thiết kế để tháo hoặc bắt vít

và bu-loong cũng như để siết hay tháo đai ốc có kích

thước đã được qui định và nằm trong khung giới hạn

Các ứng dụng khác ví dụ như khoan, khuấy, chà

nhám v.v. đều không được phép.

Biểu trưng của sản phẩm

Sự đánh số các biểu trưng của sản phẩm là để tham

khảo hình minh họa của dụng cụ nén khí trên trang

4 Gạc vặn chuyển đổi chiều quay

5 Đầu nối đường dẫn hơi vào

8 Đường thải hơi với bộ phận giảm thanh

11 Vòng lò xo trên phần cặp dụng cụ

12 Sự lắp dụng cụ (vd. khóa đầu ống chịu lực đập

theo tiêu chuẩn Đức DIN 3129 dành cho vít sáu

Phụ tùng được trình bày hay mô tả không phải là một

phần của tiêu chuẩn hàng hóa được giao kèm theo sản

phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng,

phụ kiện trong chương trình phụ tùng của chúng tôi.

Newton metre (đơn vị

mm Millimet Chiều dài

Vòng quay hay chuyển động

số pounds cho mỗi inch

QC Mâm cặp thay nhanh

Biểu tượng dành cho ổ cắm

Biểu tượng chỉ đầu truyền

(Dòng Ren Bước Nhỏ Thống

G NPT Ren Whitworth (hệ Anh)

Ren ống tiêu chuẩn quốc gia

Độ rung ghi trong những hướng dẫn này được đo phù hợp với một trong những qui trình đo theo tiêu chuẩn

EN ISO 11148 và có thể được sử dụng để so sánh với các động cơ khí nén. Nó cũng thích hợp cho việc đánh

giá tạm thời áp lực rung.

Độ rung này đại diện cho những ứng dụng chính của động cơ khí nén. Tuy nhiên nếu động cơ khí nén được

dùng cho các ứng dụng khác, với những phụ tùng khác, hoặc bảo trì kém thì độ rung cũng có th

Điều này có thể làm tăng áp lực rung trong toàn bộ thời gian làm việc một cách rõ ràng.

Để đánh giá chính xác áp lực rung cần phải tính toán những lần động cơ khí nén tắt hay bật nhưng không

thực sự hoạt động. Điều này có thể làm giảm áp lực rung trong toàn bộ thời gian làm việc một cách rõ ràng.

Thiết lập các biện pháp an toàn bổ sung để bảo vệ nhân viên vận hành trước ảnh hưởng do rung, ví dụ như:

ảo trì động cơ khí nén và các phụ tùng thay thế, giữ ấm tay, thiết lập các qui trình làm việc.

Máy Vặn Khí Nén Bằng Lực Va Đập

Mô men xoắn xiết chặt cực đại

Nm 150 350 900 300 850

Đường kính vít tối đa

Áp suất làm việc tối đa đối với dụng cụ

Kích cỡ ren của vòi nối

Đường kính trong vòi ống

Sự tiêu thụ hơi khi không tải

Trọng lượng theo Qui trình EPTA-

Thông tin về Tiếng ồn/Độ rung

Giá trị phát thải tiếng ồn được xác minh phù hợp với EN ISO 15744.

Cấp âm thanh tiêu biểu gia quyền A của

Cấp độ áp lực âm thanh L

pA Cấp độ cường độ âm thanh L

wA Biến thiên K Hãy mang trang bị bảo hộ thính giác!

Tổng giá trị độ rung a

(tổng ba trục véc-tơ) và tính không ổn định K được xác định dựa theo EN 28927:

Xiết chặt bu lông và đai ốc có độ lớn tối đa

Công Bố Sự Đáp Ứng Các Tiêu

Chúng tôi chịu trách nhiệm duy nhất tuyên bố, rằng

sản phẩm được mô tả trong “Dữ liệu kỹ thuậ” phù

hợp với tất cả các quy định có liên quan trong các

hướng dẫn 2006/42/EG bao gồm cả các thay đổi của

các hướng dẫn này và thống nhất với các quy chuẩn

sau đây: EN ISO 11148-6.

Hồ sơ kỹ thuật (2006/42/EC) tại:

Các thiết bị để thao tác an toàn

 Nếu bạn muốn vận hành dụng cụ nén khí ở tư

thế treo hay bằng ngàm kẹp, đảm bảo dụng cụ

nén khí được đấu nối trước vào thiết bị treo

trước khi bạn nối máy với nguồn cấp hơi. Bằng

cách này bạn tránh được sự vô tình làm dụng cụ

Bằng móc treo 3, dụng cụ nén khí có thể gắn vào

– Vặn tháo vít nằm trên cùng ở mặt trước 1, căn cứ

vào mặt trước của dụng cụ nén khí, ngược chiều

đồng hồ bằng cách dùng chìa vặn sáu cạnh (xem

“Thông số kỹ thuật”). Tháo vòng đệm 2 và lắp

chúng vào các vít 1. Vặn móc cài đa dụng 3 vào

với vỏ máy của dụng cụ nén khí cùng với các vít

và vòng đệm, vặn theo chiều đồng hồ.

 Thường xuyên kiểm tra tình tr

treo và móc của thiết bị dùng để treo.

Nối Nguồn Cung Cấp Hơi

 Hãy chú ý rằng, áp suất không khí không được

nhỏ hơn 6,3 bar (91 psi), bởi vì dụng cụ khí nén

sẽ được hiển thị cho áp suất vận hành này.

Để đạt được hiệu suất tối đa, đường kính trong của

vòi ống cũng như ren nối phải phù hợp với các tiêu

chí được liệt kê trong bảng “Thông số kỹ thuật”. Để

duy trì toàn hiệu suất, chỉ được sử dụng các vòi ống

Nguồn khí nén cung cấp phải không được có hơi ẩm

và các vật từ ngoài lẫn vào để bảo vệ dụng cụ nén

khí không bị hỏng, dơ bẩn, và rỉ sét.

Ghi Chú: Việc sử dụng thiết bị bảo dưỡng khí nén là

cần thiết. Việc này bảo đảm cho dụng cụ nén khí

hoạt động trong điều kiện tốt nhất.

Tuân thủ các hướng dẫn cách sử dụng thiết b

Tất cả phụ kiện lắp ráp, ống nối, và vòi ống phải

được định cỡ để đáp ứng đúng yêu cầu về áp suất

Tránh sự làm nghẽn hẹp đường cung cấp hơi do bị:

v. d. kẹp, thắt nút, hoặc căng dãn ra!

Trong trường hợp không biết chắc, hãy đo áp suất

bằng một áp kế ngay tại đường c

dụng cụ nén khí đang hoạt động.

Nối Nguồn Cấp Hơi Vào Dụng Cụ Nén Khí

– Tháo nắp chụp 6 ra khỏi đầu nối ống dẫn hơi vào.

– Vặn khớp nối máy 7 vào trong đầu nối ống dẫn hơi

Để tránh hư hỏng cho các bộ phận bên trong van

của dụng cụ, bạn phải sử dụng một chìa vặn m

miệng (cỡ 22 mm) để chịu lực phản hồi ngay tại

đầu chặn ngoài của đầu nối của đường dẫn hơi

vào 5 khi bắt vít/tháo vít khớp nối máy 7.

– Nới lỏng kẹp đàn hồi vòng 13 của ống dẫn hơi vào

14 và gắn ống dẫn hơi vào lên trên vòi nối hai đầu

7 bằng cách vặn chặt kẹp đàn hồi vòng.

Ghi Chú: Luôn luôn nố

i ống dẫn hơi vào dụng cụ

nén khí trước, sau đó vào thiết bị bảo dưỡng.

 Khi bạn lắp dụng cụ vào, đảm bảo rằng dụng

cụ đã được bắt chắc vào phần cặp dụng cụ.

Nếu dụng cụ không được bắt chắc vào phần cặp

dụng cụ, nó có có thể bị tuột ra và không thể điều

– Ấn nhẹ dụng cụ đầu gài 12 lên phần truyền động

ủa phần cặp dụng cụ 10. Lưu ý rằng vòng

lò xo 11 ăn khớp vào đường rãnh của dụng cụ đầu

Chỉ sử dụng dụng cụ đầu gài có chuôi thích hợp

(xem “Thông số kỹ thuật”).

 Không được sử dụng bộ phận đấu nối.

– Kéo dụng cụ đầu gài ra 12 khỏi phần cặp dụng cụ

10. Có thể làm bong một dụng c

kẹp chặt ra bằng cách dùng búa cao su đập nhẹ

Dụng cụ khí nén làm việc với áp suất tối ưu 6,3 bar

(91 psi), áp suất này được đo tại cửa dẫn không khí

trên dụng cụ khí nén mở.

 Lưu ý đến chiều quay đã chỉnh đặt sẵn trước

khi mở máy dụng cụ nén khí. Ví dụ, khi định vặn

đinh vít ra và chiều quay lại chỉnh đặt để siết chặt

vít vào, điều này có thể dẫn đến việc làm cho dụng

ịu lực phản ứng mạnh.

Chỉnh Đặt Chiều Quay Và Lực Xoắn (xem hình B)

Gạc chỉ chiều quay 4 được sử dụng cả hai cách, để

chỉnh đặt chiều quay cũng như chỉnh đặt lực xoắn.

 Chỉ điều khiển gạc chọn chiều quay khi dụng

– Chiều quay phải: Để bắt bu-long và đai ốc, v

gạc chọn chiều quay 4 theo chiều kim đồng hồ về

số 1 (lực xoắn thấp nhất), 2 hay vặn đến hết (lực

– Chiều quay trái: Để nới lỏng hay tháo bu-long

hoặc là đai ốc, vặn gạc chọn chiều quay 4 theo

ngược chiều kim đồng hồ.

0 607 450 615/... 616/... 618/... 619

– Chiều quay phải: Để bắt bu-long và đai ốc, vặn

n chiều quay 4 ngược chiều kim đồng hồ

về số 1 (lực xoắn thấp nhất), 2 hay vặn hết về số

3 (lực xoắn cao nhất).

– Chiều quay trái: Để nới lỏng hay tháo bu-long

hoặc là đai ốc, vặn gạc chọn chiều quay 4 theo

Để tiết kiệm năng lượng, bạn chỉ bật dụng c

Ghi Chú: Nếu dụng cụ vẫn không khởi động, ví dụ,

sau một thời gian dài không sử dụng, gỡ phần nối

nguồn cấp hơi ra và xoay mô-tơ lặp đi lặp lại nhiều

lần bằng cách xoay phần cặp dụng cụ 10. Cách làm

này loại trừ được lực bám dính.

– Để mở máy dụng cụ nén khí, nhấn công tắc

– Để tắt máy dụng cụ nén khí, thả công tắc Tắt/Mở

Ghi Chú: Sự chỉnh đặt lực xoắn cần thiết và thời gian

cần có để hoàn tất thao tác bắt vào tùy thuộc vào loại

ghép nối bằng vít và có thể xác định tốt nhất là qua

thử nghiệm thực tế. Kiểm tra việc bắt vít thử bằng

một thiết bị điện tử

đo lực xoắn hay khóa vặn bằng

lực xoắn. Một khi lực xoắn tối ưu được chỉnh đặt và

thời gian để thực hiện thao tác bắt vào đã được xác

định, hãy thử nhấn công tắc Tắt/Mở 9 có thời gian dài

tương tự cho cùng một thao tác bắt vào như nhau.

 Chỉ đặt dụng cụ đầu gài vào đầu đai ốc/vít khi

máy bắt vít đã được tắt. Dụng cụ đầu gài đang

quay có thể trượt ra khỏi đầu đai ốc/vít.

 Trong trường hợp nguồn hơi cung cấp bị gián

đoạn hay áp suất hoạt động giảm, tắt dụng cụ

nén khí. Kiểm tra áp suất hoạt động và khởi động

máy trở lại khi áp suấ

t hoạt động ở mức tốt nhất.

Sự quá tải làm cho dụng cụ nén khí bị dừng lại hay

giảm tốc độ cũng sẽ không làm cho mô-tơ bị hỏng.

Bảo Dưỡng và Bảo Quản

Bảo Dưỡng Và Làm Sạch

 Chỉ nhờ chuyên viên có tay nghề bảo dưỡng

và sửa chữa. Với cách thức này, ta có thể bảo

đảm sự an toàn của dụng nén khí được giữ

Sau mỗi lần bảo trì, kiểm tra tốc độ bằng thiết bị đo

tốc độ và kiểm tra dụng cụ nén khí xem độ rung có

Mọi trung tâm phục vụ khách hàng Bosch có thể

thực hiện công việc này một cách đáng tin và nhanh

dụng phụ tùng thay thế chính hãng Bosch.

Làm Vệ Sinh Định Kỳ (xem hình C)

– Thường xuyên làm sạch lưới lọc ở đường dẫn hơi

vào. Để thực hiện, tháo khớp nối hai đầu 7 và rũ

bụi và các chất bẩn ra khỏi lưới lọc. Sau đó gắn

chặt khớp nối hai đầu vào như cũ.

Nước và các chất bẩn trong hơi nén có

thể hình thành cứt sắt và làm nghẽn

cánh quạt, van, v.v. Để

này, nên nhỏ vào đường dẫn hơi vào

một vài giọt nhớt động cơ 5. Nối lại dụng

cụ nén khí vào nguồn cung cấp hơi (xem “Nối Nguồn

Cung Cấp Hơi”, trang 264) và để cho dụng cụ chạy

trong 5 –10 giây đồng thời dùng một miếng giẻ thấm

dầu bị chảy ra. Nếu dụng cụ nén khí không được

ệc bôi trơn này phải luôn được

Phải nhờ thợ chuyên môn kiểm tra định kỳ quạt gió

của mô-tơ và, nếu cần, thay mới.

“Về phía trước” (Forward) tiêu biểu cho chiều

“Chiều ngược lại” (Reverse) tiêu biểu cho

F R OBJ_BUCH-275-005.book Page 265 Friday, September 2, 2016 3:02 PM266 | Tiếng Việt

1 609 92A 39M | (2.9.16) Bosch Power Tools

Bôi Trơn Dụng Cụ Nén Khí

Để bôi trơn trực tiếp dụng cụ nén khí hay khi tiếp

thêm dầu nhờn cho bộ lọc/thiết bị điều tiết-bôi trơn,

hãy sử dụng dầu máy loại SAE 10 hay SAE 20.

Sau khoảng 100000 lần thao tác bắt vít, phần cơ cấu

chuyển động của máy phải được bôi trơn trở lại. Để

thực hiện, xoay khóa vặn bằng lực va đập sao cho

tay cầm hướng lên trên. V

ặn vít khóa ra 15 theo

chiều ngược kim đồng hồ bằng chìa sáu cạnh (xem

“Thông số kỹ thuật”). Xả bỏ dầu thải theo hướng thân

thiện với môi trường. Rót dầu máy vào trong phần cơ

cấu chuyển động của máy thông qua khoảng trống

của vít khóa. Thông tin về khối lượng dầu máy dùng

để thay có thể tra cứu ở phần “Dầu máy” hàng (xem

“Thông số kỹ thuật”). Làm sạch dầu thừa còn dính lại

ột miếng vải mềm. Vặn vít khóa lại 15 theo

chiều kim đồng hồ và siết chặt lại.

Bôi trơn Dụng cụ Nén khí loại không thuộc Dòng

Sản Phẩm CLEAN Tất cả dụng cụ nén khí Bosch không nằm trong dòng

máy CLEAN (một số loại mô-tơ gió đặt biệt vận hành

bằng khí nén không có dầu bôi trơn), cần có một

lượng nhỏ dầu bôi trơn pha trộn vào trong luồng hơi

của khí nén. Cần có ố

ng tra dầu vào khí nén được

lắp đặt ở thiết bị bảo dưỡng nối với dụng cụ nén khí

(xin liên hệ với nhà sản xuất máy nén khí để biết

Về chương trình phụ tùng chất lượng, bạn có thể

được thông tin qua internet tại địa chỉ

www.bosch-pt.com hoặc tại đại lý chuyên trách.

Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng

Để tìm hiểu thông tin và đặt hàng phụ tùng, xin vui

lòng viết đủ 10 con số đã được ghi trên nhãn của

Bộ phận phục vụ hàng sau khi bán của chúng tôi sẽ

trả lời các câu hỏi liên quan đến việc bảo trì và sửa

chữa các sản phẩm cũng như các phụ tùng thay thế

của bạn. Hình ảnh chi tiết và thông tin phụ tùng thay

thế có thể tìm hiểu theo địa chỉ dưới đây:

ch vụ ứng dụng Bosch sẽ hân hạnh trả lời

các câu hỏi liên quan đến các sản phẩm của chúng

tôi và linh kiện của chúng.

Công ty Trách Nhiệm Hữu Hạn Robert Bosch

Việt Nam, PT/SVN Tầng 10,194 Golden Building

Phường 25, Quận Bình Thạnh

Thành Phố Hồ Chí Minh

Dụng cụ nén khí, phụ kiện, và bao bì phải được phân

loại để tái chế theo hướng thân thiện với môi trường.

 Tuân thủ mọi qui định có thể thực hiện được

cho môi trường khi thải bỏ mỡ và dung môi đã

 Thải bỏ quạt gió mô-tơ một cách thích hợp!

Quạt gió mô-tơ có chứa chất Teflon. Không được

đốt nóng quá 400 °C, bởi vì việc này có thể dẫn

đến việc hình thành các lo

Nếu dụng cụ nén khí của bạn không sử dụng được

nữa, hãy gửi về trung tâm xử lý dụng cụ phế thải

hoặc gửi trả cho người bán hàng của bạn – ví dụ,

một trung tâm bảo trì do Bosch ủy nhiệm.

Được quyền thay đổi nội dung mà không phải thông báo
