HƯỚNG DẪN NGƯỜI DÙNG GCM 8 SJL BOSCH

Tiếng Việt.... Trang 420

434 عربية

447 آفارسی

CE

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy dọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cấm tay này. Không tuần thủ moi hướng dẫn được liệt kê dưới đây có thể bị diện giật, gây cháy và /hay bị thương tất nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cẩm tay" trong phân cảnh báo là để cập đến sự sử dụng dụng cụ điện cẩm tay của bạn, loại sử dụng điện nguồn (có dây cẩm điện) hay vận hành bằng pin (không dây cẩm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bôn và tối tắm dễ gây ra tai nạn.
▶ Không vận hành dụng cụ điện cấm tay trong môi trường dễ gây nổ, chẩn hạn như nơi có

chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cấm tay tạo ra các tia lửa nên có thể làm rác bên cháy hay bốc khói.

▶ Không để trẻ em hay người đến xem đúng gần khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cấm tay phải thích hợp với ố cấm. Không bao giờ được cải biến lại phích cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ố cắm đúng loại sẽ làm giảm nguy cơ bị điện giụt.
Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưới, hàng rào và tử lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nổi đất.
▶ Không được để dụng cụ điện cảm tay ngoài mưa hay ở tỉnh trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
▶ Không được làm dụng dây dẫn điện. Không bao giờ được nằm dây dẫn để xách, kéo hay rút phích cấm dụng cụ điện cấm tay. Không để dây gân nơi có nhiệt độ cao, dấu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hóng hay cuộn rối dây dẫn làm tăng nguy cơ bị diện giật.
Khi sử dụng dụng cụ điện cấm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.
▶ Nếu việc sử dụng dụng cụ điện cấm tay ở nơi âm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giụt.

An toàn cá nhân

Hãy tình táo, biết rõ minh đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một môi hay đang bị tác động do chất gây nghiên, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dung cu diện cấm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mất. Trang bị bảo hộ như khẩu trang, giày chống trot, nón bảo hộ, hay dụng cụ bảo vệ tại khi được sử dụng đúng nơi đúng chỗ sẽ làm giám nguy cơ thương tật cho bản thân.
▶ Phòng tránh máy khởi động bắt ngò. Bảo đảm công tắc máy ở vị trí tất trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xác hay kích hoạt

dụng cụ diện cấm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn.

Lấy mọi chia hay khóa điều chỉnh ra trước khi mở diện dụng cụ diện cấm tay. Khóa hay chia còn gắn dính vào bộ phận quay của dụng cụ diện cấm tay có thể gây thương tích cho bản thân.
▶ Không rốn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cấm tay tốt hơn trong mọi tình huống bắt ngò.
Trang phục thích hợp. Không mặc quân áo rộng lùng thùng hay mang trang sức. Giữ tóc và quân áo xa khởi các bộ phận chuyển động. Quản áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bổ qua các quy định an toàn dụng cụ. Một hành vi bất căn có thể gây ra thương tích nghiêm trọng chỉ trong tíc tắc.

Sử dụng và bảo dưỡng dụng cụ điện cảm tay

Không được ép máy. Sử dụng dụng cụ điện cấm tay đúng loại theo đúng ứng dụng của bạn. Dung cụ điện cấm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cấm tay nếu như công tắc không tất và mở được. Bắt kỳ dụng cụ điện cấm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bất ngò.
Cắt giữ dụng cụ điện cấm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cấm tay hay các hướng dẫn này sử dụng dụng cụ điện cấm tay. Dụng cụ điện cấm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tỉnh trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải

422 | Tiếng Việt

sửa chữa máy trước khi sử dụng. Nhiều tai nạn xáy ra do bảo quản dụng cụ điện cấm tay tối.

▶ Giữ các dụng cụ cắt bên và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bên làm giảm khả năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, đầu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cấm tay khác với mục đích thiết kế có thể tạo nên tỉnh huống nguy hiểm.
Giữ tay cấm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dấu mỡ. Tay cấm và bề mặt nằm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Bảo dưỡng

Đưa dụng cụ diện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ từng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Cảnh báo an toàn cho cửa kiểu cung

▶ Các cửa kiểu cung được dùng để cắt gỗ hoặc các sản phẩm giống gỗ, không thể dùng các cửa này với các bánh mài cắt đứt để cắt các vật liệu dạng thanh, dòn, chốt. Bụi mài mòn khiến các bộ phận chuyển động ví dụ như tắm chắn bảo vệ phía dưới bị kẹt. Các tia lữa từ quá trình mài cắt đứt sẽ đốt cháy tâm chắn bảo vệ bên dưới, lớp chèn rãnh khoët và các bộ phận bằng nhựa khác.
▶ Sử dụng kep để dỗ phôi gia công bất cứ khi nào có thể. Nếu dỗ phôi gia công bằng tay, phải luôn giữ tay cách xa một trong hai phía của lưới cửa ít nhất là 100 mm. Không sử dụng cửa này để cắt các chi tiết quá nhỏ khó kep chặt hoặc khó giữ chặt bằng tay. Nếu tay của bạn đặt quá gân lưới cửa, sẽ có nguy cơ bị thương do chạm vào lưới cửa.
▶ Phôi gia công phải tỉnh và được kép chất hoặc giữ chất vào cả tấm chấn và bàn. Không cho phôi gia công vào lưới hoặc cắt bằng tay trấn dưới bắt kỳ hình thức nào. Các phôi gia công động hoặc không được kèm giữ có thể bán với tốc độ cao, gây ra thương tích.
Đầy cửa xuyên qua phối gia công. Không kéo cửa xuyên qua phối gia công. Đế cắt, hãy nâng cao dấu cửa và kéo nó qua phía trên phối gia công mà không cắt, khởi động mô tờ, nhân dấu cửa xuống và đẩy cửa xuyên qua phối gia công. Việc cắt theo hành trình di lên có thể khiến lưới cửa đi lên phần đình của phối gia công và làm văng mạnh cụm lưới cửa vào người vận hành.

Không được đặt tay ngang qua đường sắp cắt ở phía trước hoặc phía sau lưới cửa. Việc đã phôi gia công bằng “hai tay chéo nhau” ví dụ như giữ phôi gia công ở bên phải của lưới cửa bằng tay trái và ngược lại sẽ rất nguy hiểm.
Không với tay ra phía sau tắm chắn mà chỉ cách mỗi phía của lưới cửa chưa đến 100 mm, để loại bó vụn gỗ, hoặc vì lý do nào khác trong khi lưới dao đang quay. Độ gắn giữa lưới cửa đang quay với bàn tay bạn có thể không rõ ràng và có thể gây ra thương tích nặng.
▶ Kiểm tra phối gia công trước khi cắt. Nếu phôi bị cong vênh, hãy kepada phôi gia công có mặt ngoài cong vênh vào tấm chấn. Luôn đảm bảo không có khe hỗ giữa phôi gia công, tấm chấn và bàn dọc theo đường cắt. Phôi cong vênh có thể bị vận xoắn hoặc biến dạng và có thể làm kết lưới cưa đang quay trong khi cắt. Không được có định hoặc các vật lạ trong phôi gia công.
Không sử dụng cửa cho đến khi đã dọn sạch tất cả các dụng cụ, vụn gỗ., trên bàn, ngoại trừ phôi gia công. Những mảnh vụn nhỏ, các mảnh gỗ lỏng hoặc những vật thể khác khi tiếp xúc với lưới dao đang quay có thể bị văng ra với tốc độ cao.
▶ Mỗi lần chỉ cắt một phôi gia công. Nhiều phôi gia công xếp chống có thể không được kepada kepada và gia cố chặt, do đó có thể gây kết hoặc làm biến dạng lưới của trong quá trình cắt.
Đảm bảo cửa kiểu cung đã được lắp và định vị cân bằng, gia cố bề mặt làm việc trước khi sử dụng. Bế mặt làm việc bằng phẳng và chắc chắn sẽ giảm nguy cơ không ổn định của cửa kiểu cung.
Lập kế hoạch công việc. Mỗi lần bạn thay đổi thiết lập góc xiên hoặc góc 45 độ, hãy đảm bảo tâm chấn điều chỉnh được lắp đặt đúng cách để dỡ phôi gia công và sẽ không gây trở ngại cho lưới của hay hệ thống chấn. Nếu dụng cụ không quay khi được "BẮT" và không có phôi gia công trên bản, hãy đưa lưới của xuyên qua một đường cắt mô phòng hoàn thiện để đảm bảo sẽ không có trở ngại hoặc nguy hiểm nào khi tấm chấn bị cắt.
Cung cấp đầy đủ các dụng cụ dỡ ví dụ như các phần mở rộng bàn, bề dỡ máy cửa, vv cho loại phôi gia công rộng hơn hoặc dài hơn chóp bàn. Các phôi gia công dài hơn hoặc rộng hơn bản cửa kiểu cung có thể bị dỡ nếu không được dỡ chắc chắn. Nếu chi tiết cắt hoặc phôi gia công bị dỡ, nó có thể nhắc bổng tâm chắn bên dưới hoặc bị vàng xa bởi lưới cửa đang quay.
▶ Không sử dụng một người khác để thay thế phần mở rộng bàn hoặc làm vật dỡ bổ sung. Việc dỡ phôi gia công không chắc chắn có thể khiến lưới của bị kẹt hoặc phôi gia công bị biển

dạng trong lúc cắt, do đó bạn và người trợ giúp có thể bị kéo vào lưới cửa đang quay.

▶ Không được chèn hoặc nhân chi tiết cắt bằng bắt kỳ công cụ nào tỷ vào lưới cửa đang quay. Nếu bị giới hạn, tức là sử dụng các cử chặn chiếu dài, chi tiết cắt có thể bị chèn chặt vào lưới cửa và bị văng mạnh.
▶ Luôn sử dụng kép hoặc độ gá được thiết kế để dỡ các vật liệu hình tròn như thanh đơn hoặc ống. Các thanh dòn có xu hướng lăn đi khi bị cắt, quiến lưới cưa bị “kẹp” và kéo sản phẩm cùng tay ban vào lưới cưa.
Đế lưới của đạt tốc độ dây đủ trước khi cho chạm vào phôi gia công. Việc này sẽ làm giảm nguy cơ phôi gia công bị văng đi.
▶ Nếu phôi gia công hoặc lưới cửa bị kẹt, hãy tất cửa kiểu cung. Chờ cho tất cả các bộ phận chuyển động dùng lại và rút phích cấm ra khởi nguồn điện và/hoặc tháo bộ nguồn pin. Sau đó gỗ vật liệu bị kẹt. Nếu tiếp tục cửa khi phôi gia công bị kẹt có thể gây mất kiểm soát hoặc làm hư hỏng cửa kiểu cung.
Sau khi cắt xong, hãy nhà công tắc, giữ dấu cưa xuống dưới và chờ cho lưới cưa đứng lại trước khi bổ chi tiết cắt ra. Với tay vào gần lưới cưa đang trượt xuống sẽ rất nguy hiểm.
Giữ tay cấm chắc chắn khi thực hiện một đường cát chưa hoàn thiện hoặc khi nhà công tắc trước khi đầu của ở vị trí bên dưới. Hành động phanh của cưa có thể khiến đầu của bị kéo xuống đột ngột, dẫn đến nguy cơ bị thương.
▶ Giữ nơi làm việc của bạn sạch sẽ. Các hỗn hợp vật liệu là đặc biệt nguy hiểm. Büi kim loại nhẹ có thể cháy hoặc nổ.
▶ Không được sử dụng lưới của cùn, nút, cong hay đã bị hóng. Lưới của không bén hay mài dúa không đúng cách tạo ra mạch của hep dẫn đến sự ma sát quá mức, lưới của bị chèn chặt và đội ngược.
▶ Không được sử dụng lưới của thép gió (HSS). Những loại lưới của như vậy có thể vô dẻ dàng.
▶ Luôn sử dụng các lưới cưa đúng kích cổ và hình dáng (lưới kim cường khác với lưới tròn) của lỗ tâm. Các lưới cưa không khớp với các phụ kiện cứng ghép nối của máy của sẽ làm lệch tâm và có thể làm mất kiểm soát.
▶ Không được thay thế hay lắp đặt laze bằng một loại laze khác. Loại laze không thích hợp với dụng cụ diện này có thể làm cho những người khác bị nguy hiểm.
▶ Luôn luôn đầy cân máy trở về vị trí số không trước và sau đó tất máy. Luôn luôn đưa tay máy về lại vị trí trung gian trước, rối sau đó mới tất máy đi.

Không được chạm vào lưới của sau khi vừa hoạt động xong, trước khi lưới của đã người. Lưới của trở nên rất nóng trong lúc hoạt động.
▶ Không bao giờ được làm cho các dấu hiệu cảnh báo trên máy không thể đọc được.
Máy đo được dán nhân cảnh báo (được đánh dấu trong mô tả máy đo ở trang đô thị kèm số).

Không được hướng tia laze vào người hoặc động vật và không được nhìn vào tia laze trực tiếp hoặc phần xạ. Bồi vì bạn có thể chiếu lóa mắt

người, gây tai nạn hoặc gây hông mất.

▶ Nếu tia laze huống vào mắt, bạn phải nhằm mắt lại và ngay lập tức xoay dấu để tránh tia laze.
▶ Không sử dụng các dụng cụ thu thập quang học như ống nhòm hoặc để quan sát nguồn phóng xạ. Ban có thể gây hỏng mất ho.
Không hướng tia laze vào người đang nhìn qua ống nhòm hoặc tương tự. Bạn có thể gây hông mắt họ.
▶ Không thực hiện bất kỳ thay đổi nào ở thiết bị laze. Bạn có thể sử dụng các thiết lập được mô tả trong sách hướng dẫn này một cách an toàn.

Các Biêu Tượng

Các biểu tượng sau đây có khả năng diễn đạt ý nghĩa về cách sử dụng dụng cụ điện cấm tay của bạn. Xin vui lòng ghi nhận các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sử dụng máy một cách tốt và an toàn hơn.

Biểu tượng và các ý nghĩa của chúng

Tia laser

Chú ý không nhìn trực tiếp vào thấu kính

Laser cấp 1M

Đế tay tránh khởi phạm vi cắt

khi máy đang hoạt động. Có nguy cơ gây thường tích khi chạm vào lưỡi cửa.

Hãy mang mặt nạ chống bụi.

Hãy mang kính bảo hộ.

424 | Tiếng Việt

Biểu tượng và các ý nghĩa của chúng

Hãy mang dụng cụ bảo vệ tai. Đế tai tràn tiếp xúc với tiếng ồn có thể làm mất thính giác.

Phạm vi nguy hiểm! Đế tay, ngón tay hay cánh tay ra xa khởi phạm vi này.

Khi cửa góc vát/xiên, phải kéo chấn điều chỉnh được ra ngoài.

Vật gia công phải được lót hoặc dở ở phía đầu tự do bằng bàn cửa mở rộng.

Hãy tuân thủ kích thước của lưới cưa. Đường kính lỗ phải vừa vấn với trục máy của dụng cụ, không bị lỏng lẻo. Nếu cần sử dụng ống nối chuyển tiếp, hãy đảm bảo rằng các kích thước của ống nối chuyển tiếp phải phù hợp với độ dày thép lá và đường kính lỗ của lưới cưa cũng nhu đường kính của trục dụng cụ. Hãy sử dụng ống nối chuyển tiếp giao kèm với lưới cưa. Đường kính lưới cưa phải phù hợp với thông số trên biểu tương.

Góc xiên đã điều chỉnh của tay máy sẽ được giữ chắc.

Cân kẹp mô:

Có thể điều chỉnh góc xiên.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.

Xin lưu ý các hình minh hoạt trong phân trước của hướng dân vận hành.

Sử dụng đúng cách

Dụng cụ điện được thiết kế là máy đặt cố định để cắt gỗ theo đường thẳng và chéo. Khi ấy có thể dùng góc xiên ngang -52° đến +60° hoặc góc xiên đúng từ -2° đến +47°.

Năng suất của dụng cụ điện được thiết kế để cửa gỗ cứng và gỗ mềm như tấm gỗ ép và tấm xơ ép. Khi sử dụng lưới của thích hợp, việc của nhóm định hình và nhựa cũng có thể được.

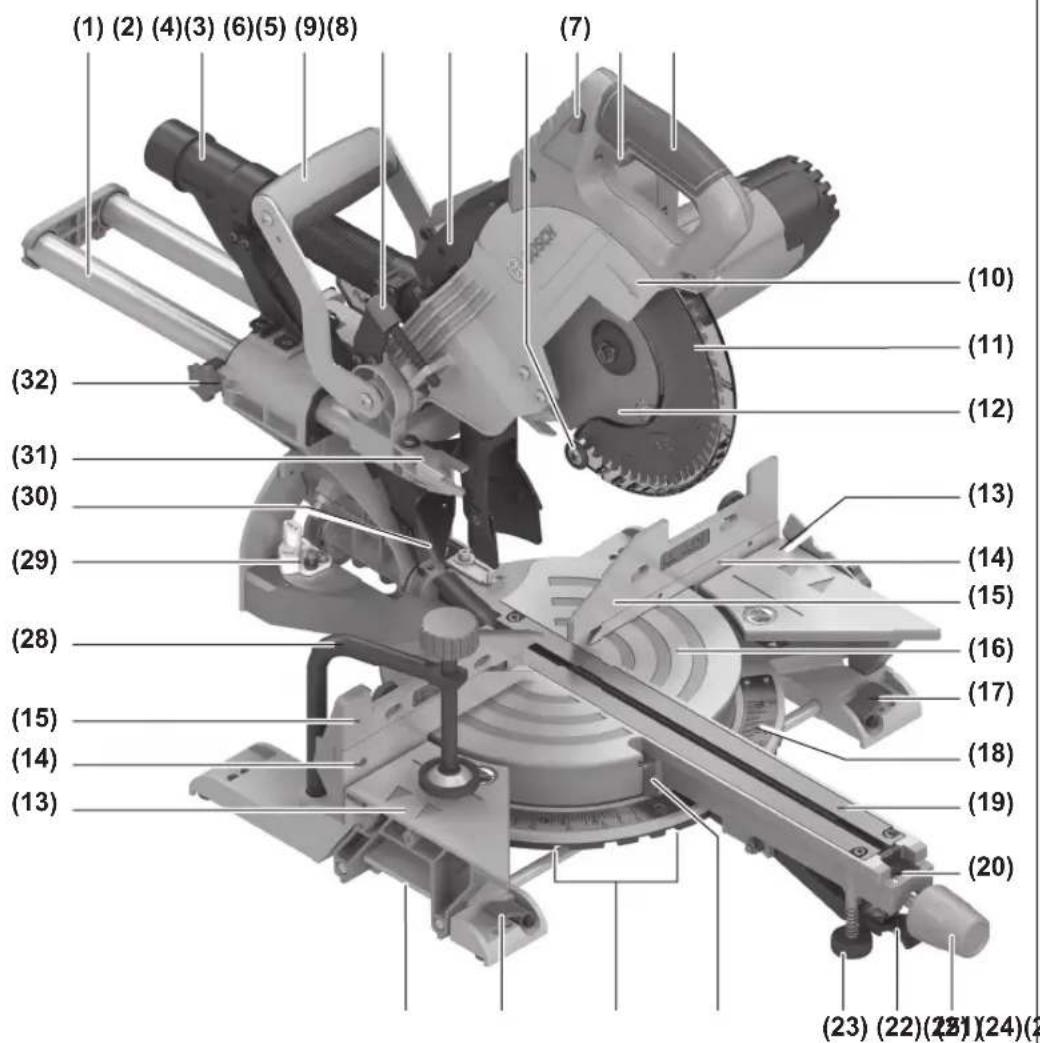

Các bộ phận được minh họa

Sự đánh số các biểu trung của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.

(1) Thiết bị trượt
(2) Vít khóa cầu thanh
(3) Tay nằm dùng khi di chuyển
(4) Vít điều chỉnh cỡ định độ sâu
(5) Chụp bảo vệ laser
(6) Bánh lăn
(7) Nút nhà khóa của công tắc Tất/Mở
(8) Công tắc Tất/Mồ
(9) Tay Nám
(10) Chấn bảo vệ lưới
(11) Chẩn đàn hồi bảo vệ lưới
(12) Luôi cua
(13) Bàn Cưa mở rộng
(14) thuốc dẫn hướng
(15) Chán điều chỉnh được
(16) Bàn cưa
(17) Cần kepada cốc định bản của mở rộng
(18) Thuốc do góc vát (ngang)
(19) Thanh chèn
(20) Khóa khung
(22) Cần điều chỉnh góc vát (ngang)
(23) Bộ phận bảo vệ chống lật
(24) Vạch chỉ độ góc cho góc vát (ngang)
(25) Mẫu khóa cho góc vát tiêu chuẩn (ngang)
(26) Lỗ lắp bắt
(27) Chỗ lôm đề nấm
(28) Gá kep nhanh
(30) Bộ phận dẫn phoi
(31) Cõ định độ sâu
(32) Vít khóa thiết bị trượt
(33) Chìa vǎn lục giác (5 mm)
(34) Lỗ đề gắn gá kẹp nhanh

(21) Núm khóa dành cho các góc vát khác nhau (ngang)

(29) Cử chặn góc vát tiêu chuẩn 45°, 22,5° và 33,9° (đọc)

(35) Cõ chăn chiều dài ^4
(36) Khóa an toàn dùng khi di chuyển
(37) Nhân cảnh báo laser
(38) Công tắc bạt/tắt cho Laser (Đánh dấu vạch chia đoạn)
(39) Cần kép cho mọi góc xiên
(40) Thước do góc xiên (đúng)
(41) Vạch chỉ độ góc cho góc xiên (đúng)
(42) Cử chặn góc vát tiêu chuẩn 0° (đọc)
(43) Khóa trục
(44) Vít đầu có lỗ sáu cạnh để cố định lưới cửa
(45) Bích kep
(46) Bích kẹp trong
(47) Vít khóa của chắn điều chỉnh được
(48) Thanh ren

(49) Cùa chiếu lường laser
(50) Vít bắt thanh chèn
(51) Vít khóa của thanh chăn vật liệu ^A)
(52) Vít kép của thanh chăn vát liệu ^1
(53) Vít điều chỉnh vị trí laser (song song)
(54) Vít bắt vạch chỉ độ góc (đúng)
(55) Vít cữ chặn góc xiên 0° (đúng)
(56) Vít cữ chặn cho góc xiên góc xiên 45° (đùng)
(57) Vít bất vạch chỉ độ góc (ngang)
(58) Vít định vị của thuốc chia độ cho các góc vát
(59) Dải khóa dán dính
(60) Phàn che thâu kính laser

A) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sán phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Máy Cưa VátTrượt		GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL
Mã số máy		3 601 M19 161	3 601 M19 1..	3 601 M19 1C1	3 601 M19 181	3 601 M19 141
						3 601 M19 1B1
						3 601 M19 1K1
Công suất vàodanh định	W	1250 1600	1250	1400	1600
Tốc độ không tải min	-1	5600
Làm giảm cườngđộ dòng điện khikhởi động		● ● ● ● ●
Loại laser nm 650	650	650	650	650
	mW < 0,39 < 0,39 < 0,39 < 0,39 < 0,39
Cấp độ laser 1M	1M	1M	1M
Phân kỳ Tia laser mrad(Gócdầy)		1,0	1,0	1,0	1,0
Trọng lượng theoQui trình EPTA-Procedure01:2014	kg	17,3	17,3	17,3	17,3
Cấp độ bảo vệ		☐/II	☐/II	☐/II	☐/II	☐/II
Kích thước lưỡi của phù hợp
Đường kính lưỡicưa	mm	216	216	216	216
Độ dày lưỡi	mm	1,3-1,8	1,3-1,8	1,3-1,8	1,3-1,8	1,3-1,8
Chiều rộng vếtcắt tối đa	mm	3,3	3,3	3,3	3,3
Lỗ lắp lưỡi cắt	mm	30	30	25,4	25,4	25,4

Kích thước phôi cho phép (xem „Kích Thước Vật gia Công Cho Pháp“, Trang 429)
Các giá trị đã cho có hiệu lực cho điện thể danh định [U] 230 V. Đối với điện thể thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.

426 | Tiếng Việt

Thông Tin về Tiếng Ôn

Giá trị phát thải tiếng ôn được xác minh phù hợp với EN 62841-3-9.

Mức ôn loại A của dụng cụ điện thường là: Mức áp suất âm thanh 99 dB(A); Mức công suất âm thanh 112 dB(A). Hệ số bất định K = 3 dB.

Hãy deo thiết bị bảo vệ tai!

Giá trị phát thải tiếng ôn quy định trong hướng dẫn này đã được do theo phương pháp do tiêu chuẩn và có thể được sử dụng để so sánh các dụng cụ điện với nhau. Nó phù hợp cá cho việc đánh giá phát thải tiếng ôn.

Giá trị phát thải tiếng ôn được quy định dạ diện cho các ứng dụng chính của dụng cụ điện. Tuy nhiên, nếu dụng cụ điện được sử dụng cho các ứng dụng khác, với dụng cụ lắp thêm bị sai lệch hoặc được bảo dưỡng không đúng cách, có thể làm sai lệch giá trị phát thải tiếng ôn. Điều này có thể gia tăng rõ rệt phát thải tiếng ôn trong suốt thời gian làm việc.

Đế đánh giá chính xác phát thải tiếng ôn, cân phải tính toán những lân máy chạy tất hay bất nhưng không thực sự hoạt động. Điều này có thể giám rõ rệt phát thải tiếng ôn trong suốt thời gian làm việc.

Sự lắp vào

▶ Phòng ngừa máy khởi động bất ngò. Trong khi lắp ráp hay có việc làm gì trên máy, phích cấm điện phải được rút ra khởi nguồn cấp điện.

Các món được giao

Trước khi vận hành lân dâu, hãy kiểm tra dụng cụ điện xem tất cả các bộ phận theo thiết kế có được cung cấp đầy đủ không:

– Cưa tấm với lưới của được lắp

- Gá kep nhanh (28)

- Chìa văn lục giác (33)

Lưu ý: Hấy kiểm tra dụng cụ điện xem có hư hỏng nào không.

Trước khi tiến hành sử dụng máy, kiểm tra căn thận xem tất cả các chi tiết dùng bảo vệ hay các bộ phận bị hư hỏng nhẹ có hoạt động tốt và theo đúng quy định không. Tất cả các hư hỏng nhẹ phải được kiểm tra căn thận để bảo đảm sự hoạt động của dụng cụ được hoàn hồ。 Tất cả các bộ phận phải được lắp ráp đúng cách và tất cả các điều kiện căn có phải được đáp ứng đúng và đủ để bảo đảm sự hoạt động được hoàn hồ。

Các chỉ tiết bảo vệ và các bộ phận hư hỏng phải được thay ngay thông qua một trung tâm báo hành-bảo trì được ủy nhiệm.

Lắp bắt cố định hay linh hoạt

▶ Đế bảo đảm sự điều khiển được an toàn, máy phải được lấp bắt lên trên một bề mặt phẳng và vững chải (vd. bàn thọ) trước khi sử dụng.

Lắp ráp trên bề mặt gia công (xem hình a1-a2)

- Bắt chắc dụng cụ điện bằng loại vít lắp bắt thích hợp lên trên bề mặt gia công. Các lỗ khoan dùng cho mục đích này (26).

hoặc

- Kẹp dụng cụ điện bằng loại hàm kẹp có trên thị trường, và kẹp các chân máy vào bề mặt gia công.

Lắp ráp trên giá của Bosch

Với các chân có thể điều chỉnh được chiếu cao, giá của GTA Bosch tạo được sự vững chắc cho dụng cụ điện khi đặt trên bắt kỳ bề mặt nào. Chỉ tiết gia công hỗ trợ của giá của được sử dụng để làm nên đô cho vật gia công dài.

▶ Hây đọc mọi cảnh báo và hướng dẫn dính kèm giá cửa. Không tuân thủ các cảnh báo an toàn và hướng dẫn có thể dẫn đến việc bị điện giuft, cháy và/hoặc gây ra thương tích nghiệm trọng.

Lắp ráp giá cửa đúng cách trước khi gần dụng cụ điện. Sự lắp ráp hoàn hảo là quan trong dễ ngăn ngừa nguy cơ bị sập.

- Gắn lắp dụng cụ điện lên giá của ở tư thể vận chuyển.

Bàn linh hoạt (không khuyến cáo) (xem hình a3)

Trong trường hợp ngoại lẻ, nếu không thể lắp dụng cụ điện lên một bề mặt gia công bằng phẳng và ổn định, bạn có thể tạm thời thiết lập nó với dụng cụ chống nghiêng.

▶ Không có dụng cụ chống nghiêng, dụng cụ điện không đúng vững và có thể bị lật, đặc biệt là khi cửa các góc xiên ngang và/hoặc góc xiên đúng tối đa.

- Xoay dung cụ chống nghiêng (23) vào hoặc ra cho đến khi dụng cụ nằm ngay trên bề mặt gia công.

Hút Dăm/Bụi

Mạt bui từ các vật liệu được sơn phủ ngoài có chứa chỉ trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoé con người. Dụng cham hay hít thở các bui này có thể làm người sử dụng hay đúng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số mặt bụi cụ thể, ví dụ như bụi gỗ sôi hay dấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiàng.

- Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu.

- Tạo không khí thông thoáng nơi làm việc.

- Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.

Tránh không để rác tích tụ tại nơi làm việc. Rác có thể để dàng bắt lứa.

Sự hút bụi/dãm có thể bị bụi, đảm hay các mảnh nhỏ của vật gia công làm cho tắc nghẽn lại.

- Tất máy và kéo phích cắm điện nguồn ra khởi ở cắm.

- Hây chờ cho đến khi lưới cửa dùng hẩn.

- Xác định nguyên nhân làm tắc nghẽn và chỉnh sửa lại.

Máy Hút Bụi Ngoài

Đế hút bụi, bạn có thể gắn một ống hút bụi (∅ 35 mm) vào vít khóa cấu thanh (2).

– Gắn ống hút bụi với vít khóa câu thanh (2).

Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công.

Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.

Thay luõi cua (xem hình b1-b4)

▶ Khi lắp ráp lưới cửa, hãy mang găng tay bảo hộ vào. Nếu chạm vào lưới cửa sẽ có nguy cơ bị thương.

Chỉ sử dụng lưới của có tốc độ tối đa cho phép cao hơn tốc độ không tải của dụng cụ điện.

Chỉ sử dụng lưới của phù hợp với các đặc tính kỹ thuật được ghi rõ trong các hướng dẫn sử dụng và đã được thử nghiệm, và được đánh dấu đáp ứng tiêu chuẩn EN 847-1.

Chỉ sử dụng lưới của do nhà sản xuất máy khuyến nghị, và thích hợp để của loại vật liệu được gia công cắt. Điều này giúp tránh được quá nhiệt răng của khi của.

Tháo Luôi Cua

- Đặt máy ở vào tư thể hoạt động.

- Văn vít dâu có lỗ sáu cạnh (44) bằng cơ lê lỗ sáu cạnh (5 mm) (33) và đồng thời nhận khóa hầm trục (43), cho đến khi vào khớp.

– Giữ nhân khóa trục máy (43) và tháo vít (44) ra theo chiếu kim đồng hồ (ren chiếu trái!).

- Tháo bích kep (45) ra.

- Xoay chấn đàn hồi bảo vệ lưới về (11) phía sau đến cử chăn.

- Giữ chấn dàn hôi bảo vệ lưới ở vị trí này và tháo lưới cửa ra (12).

- Từ từ đưa chắn đàn hồi bảo vệ lưới xuống trở lại.

Lắp Lưới Cưa

Nếu thấy cần, làm sạch tất cả các bộ phận sắp lắp vào trước khi ráp.

- Xoay chấn đàn hồi bảo vệ lưới (11) về phía sau. Giữ chấn đàn hồi bảo vệ lưới của ở tư thế này.

– Lắp lưới của mới vào lên trên bích kịp trong (46).

▶ Khi lấp lưới cửa, hãy lưu ý rằng chiếu cất của răng (chiêu của mũi tên trên lưới cửa) cùng chiếu với chiếu mũi tên trên chấn bảo vệ!

- Từ từ đưa chắn đàn hồi bảo vệ lưới xuống trở lại.

– Đặt bích kepada (45) và vít lực giác (44) lên. Nhân khóa trực máy (43) cho đến khi vào khớp và tiết chất vít ngược chiếu kim đồng hô.

Vận Hành

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cẩm điện nguồn ra.

Khóa an toàn dùng khi di chuyển (xem hình A)

Khóa an toàn dùng khi di chuyển (36) cho phép xử lý dụng cụ điện để dàng hơn khi di chuyển máy đến các địa điểm làm việc khác nhau.

Tháo Khóa Máy (Vị Trí Hoạt Đông)

- float dung cu xuong o vi tri tay nam (9) de nha khóa an toan dung khi di chuyén (36).

- Kéo khóa an toàn dùng khi di chuyển (36) hoàn toàn rời ra ngoài.

- Nhắc tay máy lên từ tử.

Bảo Vệ An Toàn Máy (Vị Trí Di Chuyên)

– Nói lòng vít định vi (32), nếu vít này đã được tiết. Kéo tay máy hoàn toàn về phía trước và tiết chất vít khóa trở lai.

- Văn vít điều chỉnh (4) lên.

- Đế khóa bàn cửa (16), tiết chất vít khóa (21).

- Cẩm vào tay nằm (9) và châm châm kéo tay máy xuống.

- Kéo tay máy xuống cho đến khi khóa an toàn dùng để di chuyển (36) được ấn hoàn vào vào trong.

Chuân Bì cho sự Hoạt Đông

Mở rộng bàn của (xem hình B)

Vật gia công dài phải được đệm lót hay kê dỗ phân đầu còn trống.

Bàn cưa có thể được mở rộng sang trái hoặc phải nhỏ chức năng bàn cưa mở rộng (13).

- Kéo bàn cửa mở rộng (13) ra ngoài cho đến khi đạt được đô dài mong muốn.

– Đế cố định bàn cửa mở rộng, hãy ăn cần kịp (17) xuống một lần nữa.

428 | Tiếng Việt

Di Chuyên Chán

(xem hình C-D)

Khi cửa góc vát, bạn phải kéo chắn điều chỉnh bên phải hoặc bên trái (15) ra ngoài hoặc tháo hằng ra tùy theo hướng cắt.

Góc xiên nằm đúng	Góc xiên nằm ngang
-2^ - 47^ (trái)	≤ 44^ (trái)	– Nói lỏng vít khóa (47).– Kéo chắn điều chỉnh bên trái (15) ra ngoài hoàn toàn.
-2^ - 47^ (trái)	≥ 45^ (trái)	– Nói lỏng vít khóa (47).– Kéo chắn điều chỉnh bên trái (15) ra ngoài hoàn toàn.– Tháo chắn điều chỉnh được hướng lên trên.– Thảo vít khóa (47).
-2^ - 47^ (trái)	≤ 44^ (phải)	– Nói lỏng vít khóa (47).– Kéo chắn điều chỉnh bên phải (15) ra ngoài hoàn toàn.
-2^ - 47^ (trái)	≥ 45^ (phải)	– Nói lỏng vít khóa (47).– Kéo chắn điều chỉnh bên phải (15) ra ngoài hoàn toàn.– Tháo chắn điều chỉnh được hướng lên trên.– Thảo vít khóa (47).

Cố định vật gia công (xem hình E)

Đế đảm bảo an toàn lao động tốt nhất, vật gia công phải luôn luôn được kịp chặt.

Nếu không, khoảng cách từ tay của bạn đến lưới của đang quay là quá nhỏ.

– Đầy thật sát vật gia công vào thanh chăn (14).

- Lắp gá kẹp nhanh được giao kèm máy (28) vào một trong các lỗ khoan được thiết kế cho nó (34).

– Điều chỉnh thanh ren (48) của gá kẹp nhanh chỉnh chiếu cao của vật gia công.

- Siết thanh ren (48) thật chất để cố định vật gia công.

Điều Chính Góc Vát Ngang

Đế đảm bảo cắt chính xác, hấy kiểm tra các thiết lập cơ bản của dụng cụ điện sau khi sử dụng cường độ cao và điều chỉnh nếu cân (xem „Kiểm tra và điều chỉnh các thiết lập cơ bản“, Trang 430).

Điều chỉnh góc xiên tiêu chuẩn nằm ngang (xem hình F)

Đế điều chỉnh nhanh và chính xác các góc xiên nằm ngang thường xuyên được sử dụng, các mẫu khóa (25) được sử dụng trên bản cửa:

Trái bên phải

0°

45^;31,6^;22,5^;15^15^;22,5^;31,6^;45^;60^

– Nói lóng núm khóa (21), trong trường hợp đã được tiết chất.

- Kéo cân (22) và xoay bàn của (16) sang trái hoặc phải đến mẫu khóa mong muốn.

– Thá cản ra lại. Cán phải ăn khớp với mẫu khóa.

– Siết chất núm khóa lại như trước (21).

Điều chỉnh góc xiên nằm ngang bất kỳ (xem hình G)

Góc xiên nằm ngang có thể được điều chỉnh trong phạm vi từ 52° (phía bên trái) đến 60° (phía bên phải).

– Nói lóng núm khóa (21), trong trường hợp đã được tiết chất.
- Kéo cân (22) và ấn động thời khóa khung (20), cho đến khi khóa này khớp vào rãnh khóa quy định. Nhỏ đó bàn của có thể di chuyển linh hoạt.
- Xoay bàn của (16) qua trái hay phải bằng núm khóa cho đến khi phân chỉ báo góc (24) chỉ rõ góc vát nằm ngang mong muốn.
Kéo bàn cửa mở rộng (13) ra ngoài hết cổ (xem „Mở rộng bàn cửa (xem hình B)“, Trang 427).
- Siết chất núm khóa (21) lại như trước.
– Đế nói cân kép (22) một lân nữa (đế điều chỉnh góc vát nằm ngang tiêu chuẩn), hấy kéo cân lên. Khóa khung (20) bật về vị trí ban dấu và cân (22) có thể khóa trở lại vào mẫu khóa (25).

Đế có góc vát nằm ngang hơn 45°:

Điều Chính Góc Xiên Năm Thắng Đúng

Đế đảm bảo cắt chính xác, hấy kiểm tra các thiết lập cơ bản của dụng cụ điện sau khi sử dụng cường độ cao và điều chỉnh nếu cân (xem „Kiểm tra và điều chỉnh các thiết lập cơ bản“, Trang 430).

Điều chỉnh góc xiên nằm thẳng đúng (xem hình H)

Đế điều chỉnh nhanh các góc xiên nằm thẳng đúng thường xuyên được sử dụng, các cũ chặn sẽ được đặt sẵn cho góc 0°, 45°, 22,5° và 33,9°.

• Nói lông cấn kép (39).
  – Điều chỉnh cũ chặn (29) hoặc (42) như sau:

Góc xiên nằm đứng	Cữ chặn	Điều chỉnh
0^	(42)	Đầy cử chặn hoàn toàn hết về phía sau
45^	(29)	Xoay cử chặn hoàn toàn hết về phía trước
22,5^	(29)	Xoay cử chặn về chính giữa
33,9^	(29)	Xoay cử chặn ra sau

• Cẩm vào tay nằm (9) và xoay tay máy vào vị trí mong muốn.
• Siết chất cản kép (39) một lân nữa.

Điều Chỉnh Góc Xiên Bất Kỳ

Góc xiên đúng có thể được điều chỉnh trong phạm vi từ -2° đến +47°.

• Xoay cử chăn (29) hoàn toàn về phía sau và kéo cử chăn (42) hoàn toàn về phía trước. Lúc này, toàn bộ phạm vi độ nghiêng có thể sử dụng được.
• Cẩm vào tay nằm (9) và xoay tay máy sang trái hoặc sang phải cho đến khi phần chí báo góc (41) hiện thị góc xiên thẳng đúng mong muốn.
  – Giữ chắc tay máy ở vị trí này và tiết chất tay kẹp (39) một lần nữa.

Bắt Đầu Vận Hành

Hãy cản thận với nguồn điện! Điện thể nguồn phải đúng với điện thế đã ghi rõ trên nhân máy. Dụng cụ điện được ghi 230 V cũng có thể được vận hành ở 220 V.

Bât (xem hình I)

– Đế Vận hành thủ dụng cụ điện, trước tiên đầy khóa an toàn (7) về giữa, tiếp theo bấm công tắc Tất/Mở (8) và ấn giữ.

Lưu ý: Vì lý do an toàn, không thể mở khóa công tắc Tất/Mở (8), mà phải luôn bấm giữ trong khi vận hành dụng cụ.

Đế tát máy

– Đế Tất thả công tắc Tất/Mở (8)ra.

Làm giảm cường độ dòng điện khi khởi động

Thiết bị điện tử làm giảm cường độ dòng điện khởi động hạn chế năng lượng điện tiêu thụ khi bật công tắc máy lên và cho phép hoạt động với cấu chỉ 16 ampere.

Lưu ý: Nếu dụng cụ điện chạy với tốc độ tối đa ngay sau khi bật, giới hạn dòng điện khởi động không hoạt động. Dụng cụ điện phải được lập tức gửi đến dịch vụ hỗ trợ khách hàng, địa chỉ (xem „Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng“, Trang 432).

Hướng Dẫn Sử Dụng

Các Hường Dẫn Cưa Tổng Quát

▶ Luôn luôn tiết chặt núm khóa (21) và cần kép (39) trước khi cửa. Nếu không, lưỡi cửa có thể bị kép chặt trong vật gia công.
Trong mọi kiểu cát, trước tiên phải bảo đảm răng lưới cửa trong bất cứ trường hợp nào cũng không thể chạm vào thanh chặn, vít ngàm khóa hay các bộ phận máy khác. Thảo cũ chặn phụ có thể đã được gắn vào hay điều chỉnh chúng cho thích ứng.

Bảo vệ lưới của tránh bị va đập hay chạm mạnh. Không để lưới của phải chịu lực áp hông.

Không được của vật gia công bị cong hay bị oắn. Vật gia công phải luôn luôn có cạnh thẳng và áp sát vào thanh chăn.

Các chỉ tiết gia công dài và/hay nặng phải được kê dở ở phân dấu trống.

Đám bảo chắn đàn hồi bảo vệ lưới hoạt động đúng quy định và có thể di chuyển linh hoạt. Khí kéo tay máy xuống, chắn đàn hồi bảo vệ lưới phải mở. Khí kéo tay máy lên, chắn đàn hồi bảo vệ lưới phải đóng lại trên lưới của và khóa vào vị trí trên cùng của tay máy.

Đánh dấu đường cắt (xem hình J)

Tia laser thể hiện đường cắt của lưới cưa. Điều này cho phép đặt vật gia công ở vị trí chính xác để cưa mà không phải mở chắn đàn hồi báo vệ lưới.

-Bật tia laser bằng công tắc (38).
- Đông chính dấu cắt trên vật gia công của bạn bằng cách chiếu theo cạnh phải của đường laser.

Lưu ý: Kiểm tra trước khi của xem đường cắt có hiến thị đúng không (xem „Điều chỉnh laser“, Trang 431). Tia laser, như ví dụ, có thể bị sai lệch do sự rung sau thời gian sử dụng ở cường độ cao.

Tu' thế của người thao tác (xem hình K)

▶ Không được đúng thẳng hàng với lưới cưa ở đẳng trước máy. Luôn luôn đúng qua một bên lưới cưa. Điều này phòng tránh cho bạn không bị dôi ngược vào người.
– Đế tay, ngón tay và cánh tay tránh khởi lưỡi cửa đang quay.
- Không vuơn tay qua trước tay máy.

Kích Thuốc Vật gia Công Cho Pháp

Kích cổ vật gia công Tối đa:

Góc xiên nằm ngang	Góc xiên nằm đúng	Chiêu cao x Chiêu rộng [mm]
0^ 0^ 70 × 312
45^ (phải/trái) 0^ 70 × 225
0^ 45^ 45 × 312
45^ (trái) 45^ 45 × 225

430 | Tiếng Việt

Góc xiên nàm ngang

Góc xiên nàm đúng

Chiêu cao x Chiêu rộng [mm]

45° (phải) 45° 45 x 225

Vật gia công tối thiểu (= tất cả các vật gia công có gá kẹp nhanh được giao cùng máy (28) có thể được căng ở hai bên trái và phải lưới cửa): 100 x 40 mm (Dài x Rộng)

Độ sâu vết cắt tối đa (0°/0°): 70 mm

Thay thanh chèn (xem hình L)

Thanh chèn dǒ (19) có thể bị mòn sau thời gian dài sǔ dung máy.

Thay thanh chèn bị hōng.

• Đặt máy ở vào tư thể hoạt động.
  – Tháo vít (50) bằng chìa vận lục giác (4 mm) và nhắc thanh chèn cũ ra.
• Lắp thanh chèn cánh phải mới.
• Văn thanh chèn cùng với đinh vít (50) sang phải càng xa càng tốt, sao cho lưỡi cửa không thể chàm vào thanh chèn trên toàn bộ chiếu dài quảng di chuyển có thể.
  – Lập lại các bước thao tác giống như vậy cho thanh chèn cánh trái.

Cu'a

▶ Luôn luôn tiết chặt núm khóa (21) và cần kịp (39) trước khi cửa. Nếu không, lưỡi cửa có thể bi kịp chặt trong vật gia công.

Cưa không chuyên động trượt (cắt dứt đoạn) (xem hình M)

– Đế cắt mà không chuyển động trượt (các vật gia công nhớ), hãy nói lóng vít định vị (32), nếu các vít này bị tiết chặt. Đấy tay máy tới cử chặn theo hướng thanh chấn (14) và tiết chặt vít định vị (32) trở lại.
– Điều chỉnh góc xiên ngang và/hoặc đúng mong muốn nếu cân.
- Kẹp vật gia công thật chặt phù hợp với kích thước của nó.
– Bật công tắc cho máy hoạt động.
- Cẩm vào tay nằm (9) và chấm chậm kéo tay máy xuống.
– Cắt xuyên qua vật gia công với lực áp lên máy đồng đều.
- Tất máy và đội cho đến khi lưới của đã ngừng quay hoàn toàn.
– Nhắc tay máy lên từ tử.

Cưa với Chuyên Đông Trượt

– Đế cắt với sự hỗ trợ của thiết bị trượt (1) (vật gia công rộng), hãy nói lòng vít định vị (32), nếu vít này được tiết chất.
- Điều chỉnh góc xiên ngang và/hoặc đúng mong muốn nếu cân.

• Kep vật gia công thất chất phù hợp với kích thước của nó.
• Kéo tay máy cách xa thanh chấn (14) cho đến khi lưới của đến trước vật gia công.
  – Bật công tắc cho máy hoạt động.
  – Cẩm vào tay nằm (9) và chấm chậm kéo tay máy xuống.
  – Bây giờ, dấy cán dụng cụ hướng tới thanh chấn (14) và cửa ngang vật gia công với lực gia tải đồng đều.
• Tất máy và đội cho đến khi lưới của đã ngùng quay hoàn toàn.
  – Nhắc tay máy lên từ tử.

Của chi tiết gia công có cùng chiếu dài (xem hình N)

Đế đã dàng cửa được các chi tiết gia công có cùng chiếu dài, bạn có thể sử dụng thanh chăn vật liệu (35) (phụ kiện).

Thanh chặn vật liệu có thể gắn vào một trong hai bên của bàn cửa mở rộng (13).

– Nói lông vít khóa (51) và đưa thanh chặn vật liệu (35) lên trên vít kép cố định (52).
- Siết chất vít khóa (51) lại.
– Điều chỉnh bàn cửa mở rộng (13) đến chiều dài mong muốn (xem „Mở rộng bàn cửa (xem hình B)“, Trang 427).

Điều chỉnh cỡ định độ sâu (Cưa rãnh) (xem hình O)

Ta phải điều định cổ định chiếu sâu khi phải của một rãnh hồ.

• Xoay cổ định độ sâu (31) hướng ra ngoài.
  – Cẩm vào tay nấm (9) và xoay tay máy vào vị trí mong muốn.
• Văn vít điều chỉnh (4) cho đến khi mũi vít chạm vào cổ dinh độ sâu (31).
• Nhắc tay máy lên từ từ.

Vật Gia Công Đặc Biệt

Khi cửa vật gia công có đường cong hay tròn, những vật này đặc biệt cân phải được giữ cho chắc chắn, tránh không để bị tuột. Tại đường cắt, không được có khe hở nào giữa vật gia công, thanh chắn và bàn cửa.

Nếu cân, gia cố thêm sự cố định một cách đặc biệt.

Kiểm tra và điều chỉnh các thiết lập cơ bản

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cẩm diện nguồn ra.

Đế bảo đảm đường cắt chính xác, sự điều chỉnh cơ bản của máy phải được kiểm tra và điều chỉnh lại như là việc cần thiết sau khi hoạt động cao đô.

Việc này đời hỏi phải có một mục độ kinh nghiệm nhất định và các dụng cụ chuyên môn thích hợp.

Trạm phục vụ hàng sau khi bán của Bosch sẽ xử lý việc báo trì này một cách nhanh chóng và đáng tin cây.

Điều chỉnh laser

Lưu ý: Đế kiểm tra chức năng laser, máy phải được nối với nguồn điện.

Trong khi điều chỉnh laser (vd. khi dịch chuyển tay máy), không bao giờ được kích hoạt công tắc Tất/Mỗ. Sự vô tỉnh khởi động dụng cụ điện có thể dẫn đến việc gây thương tích.

- Đặt máy ở vào tư thế hoạt động.

- Xoay bàn cửa (16) đến mẫu khóa (25) để đạt 0°. Cân (22) phải ăn khớp vào mẫu khóa.

Kiểm tra (xem hình P1)

• Vạch một đường cắt thẳng trên vật gia công.
• Cẩm vào tay nấm (9) và chấm chậm kéo tay máy xuống.
• So thẳng vật gia công cách sao cho răng của lưới cửa cùng nằm thẳng hàng với đường cắt.
  – Giữ vật gia công ngay ở vị trí này và từ từ đưa tay máy lên trở lại.
• Kẹp chặt chi tiết gia công.
  – Bật tia laser bằng công tắc (38).

Tia laser phải nằm thẳng hàng với đường cắt trên vật gia công trên suốt toàn bộ chiếu dài, và cũng như khi tay máy được hạ xuống.

Điều chỉnh (xem hình P2)

- Văn vít định vị (53) bằng tuốc nở vít thích hợp cho đến khi tia laser trên toàn bộ chiếu dài nằm ngang bằng với đường cắt trên vật gia công.

Một vòng quay ngược chiếu kim đồng hô chuyển lường laser từ trái sang phải; một vòng quay theo chiếu kim đồng hô chuyển lường laser từ phải sang trái.

Điều chỉnh góc xiên đúng tiêu chuẩn 0°

• Đặt máy ở vào tư thế hoạt động.
• Xoay bàn cửa (16) đến mẫu khóa (25) để đạt 0°. Cân (22) phải ăn khớp vào mẫu khóa.

Kiểm tra (xem hình Q1)

- Chính thước đo góc đến 90° và đặt nó lên bản của (16).

Chân thước đo góc phải nằm ngang bằng với lưới cưa (12) doc theo toàn bộ chiều dài.

Điều chỉnh (xem hình Q2)

• Nói lỏng cân kép (39).
• Đây cũ chặn (42) hoàn toàn ra sau.
• Nói lóng dai ốc hầm của vít cũ chặn (55) bằng chia vặn điều cũ hoặc chia vặn ống lông thông dụng (10 mm).
• Văn vít cứ chặn vào hoặc ra cho đến khi chân của thước do góc ngang bằng với lưới cửa dọc theo toàn bộ chiếu dài.
• Siết chất cân kép (39) lại.

- Sau đó, tiết chặt đai ốc hăm của vít cũ chặn (55) một lân nữa.

Nếu chí báo góc (41) không nằm thẳng với vạch 0° trên thước (40) sau khi điều chỉnh, hãy nói lòng vít (54) bằng tuốc nơ vít dầu Phillips thông dụng và căn chính chí báo góc đọc theo vạch 0°.

Điều chỉnh góc xiên đúng tiêu chuẩn 45°

• Đặt máy ở vào tư thế hoạt động.
• Xoay bàn cửa (16) đến mẫu khóa (25) để đạt 0°. Cân (22) phải ăn khớp vào mẫu khóa.
• Xoay cữ chặn (29) hoàn toàn về phía trước.
  – Nói lỏng cân kép (39).
  – Cẩm vào tay nằm (9) và xoay tay máy sang trái cho đến khi vít cũ chăn nằm trên cũ chăn (29).

Kiểm tra (xem hình R1)

– Chính thước góc đến 45° và đặt lên bàn của (16).

Chân thước do góc phải nằm ngang bằng với lưới cưa (12) doc theo toàn bộ chiếu dài.

Điều chỉnh (xem hình R2)

• Nói lỏng đai ốc hãm của vít cử chăn (56) bằng chia văn điều cử hoặc chia văn ống lỏng thông dụng (10 mm).
• Vận vít cũ chặn vào hoặc ra cho đến khi chân của thước đo góc ngang bằng với lưới cửa dọc theo toàn bộ chiếu dài.
• Siết chất cân kep (39) lại.
• Sau đó, tiết chặt đai óc hâm của vít cử chăn (56) một lần nữa.

Nếu chỉ báo góc (41) không nằm thẳng với vạch 45° của thước (40) sau khi điều chỉnh, trước tiên hãy kiểm tra một lân nữa thiết lập 0° cho góc xiên đúng và chỉ báo góc. Sau đó, lặp lại bước điều chỉnh góc xiên đúng 45°.

Căn chính thước cho góc xiên ngang

• Đặt máy ở vào tư thế hoạt động.
• Xoay bàn cửa (16) đến mẫu khóa (25) để đạt 0°. Cân (22) phải ăn khớp vào mẫu khóa.

Kiểm tra: (xem hình S1)

– Chính thước góc đến 90° rối đặt giữa thanh chấn (14) và lưới của (12) trên bàn của (16).

Chân thuốc đo góc phải nằm ngang bằng với lưới cửa (12) doc theo toàn bộ chiếu dài.

Điều chỉnh: (xem hình S2)

– Nói lông cả bốn vít định vị (58) bằng tuốc nơ vít đầu Phillips rối xoay bàn cửa (16) cùng với thước (18) cho đến khi chân của thuốc góc nằm ngang bằng với lưới cửa doc theo toàn bộ chiếu dài.
- Siết chặt các vít lại như cũ.

Nếu chỉ báo góc (24) không nằm thẳng với vạch 0° trên thước (18) sau khi điều chỉnh, hãy nói lòng vít (57) bằng tuốc no vít đầu Phillips thông dụng và căn chỉnh chỉ báo góc dọc theo vạch 0°.

432 | Tiếng Việt

Vận chuyển (xem hình T)

Trước khi vận chuyển dụng cụ điện, phải tiến hành các bước như sau:

– Nói lóng vít định vị (32) nếu vít này được tiết chặt. Kéo tay máy hoàn toàn về phía trước và tiết chặt vít khóa trở lại.
- Hấy đảm bảo rằng cổ định độ sâu (31) được ăn hoàn toàn vào trong và vít điều chỉnh (4) di qua rãnh trong khi di chuyển tay máy mà không chạm vào cổ định độ sâu.
– Đưa máy vào vị trí vận chuyển.
- Nếu có thể, đặt những lưới của không được sử dụng tới vào trong một bao bì đóng gói để chuyển vân.

Nếu có thể, đặt những lưới của không được sử dụng tới vào trong một bao bì đóng gói để chuyển vận.

– Dùng dài bằng dính (59) bó cáp mạng vào với nhau.
- Khi vận chuyển dụng cụ điện, chỉ cẩm vào tay xách dùng để vận chuyển (3) hoặc cẩm vào hốc nằm (27) ở bên canh bàn cửa.
Khi vận chuyển dụng cụ điện, chỉ sử dụng các thiết bị dùng vận chuyển và không bao giờ sử dụng thiết bị bảo vệ để mang hay xách.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Trước khi tiến hành bắt cứ việc gì trên máy, kéo phích cấm diện nguồn ra.
▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Nếu như cân phải thay dây dẫn điện thì công việc này phải do hăng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Chẩn bảo vệ lưới đàn hồi phải luôn luôn có thể chuyển động tự do, co thụt tự động. Vì vậy, luôn luôn giữ cho phạm vi chung quanh chắn bảo vệ lưới đàn hồi được sạch.

Làm sạch bụi và dăm sau mỗi lân sử dụng máy bằng cách dùng hơi nén để thời hay bằng cọ.

Thường xuyên vệ sinh bánh lăn (6).

Đế vệ sinh bộ phận laser, hãy xoay nắp laser (60) ra ngoài và làm sạch bụi bằng bàn chải (xem hình U).

Phụ kiện

Mã só mây

Gá kẹp nhanh 1 609 B04 224

Thanh chèn 1 609 B03 717

Mã số máy

Túi chứa bụi 1 609 B05 010

Cõ chăn chiều dài 1 609 B02 365

Vít khóa thanh chăn vát liệu 1 609 B00 263

Lưới cửa gỗ và vật liệu dạng tắm, ván ô và nep

Lưới cửa 216 x 30 mm, 48 răng 2 608 640 641

Lưới cửa vật liệu tổng hợp và kim loại màu

Lưới của 216 x 30 mm, 80 răng 2 608 640 447

Lưới cửa 216 x 25,4 mm, 80 răng 2 608 642 993

Dịch vụ hỗ trợ khách hàng và bảo hành-bảo trì

Luõi cua 216 x 30 mm, 60 rang 2 608 642 133

Lưới cửa 216 x 25,4 mm, 60 răng 2 608 642 995

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tối trả lời các cấu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đô mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thác mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhận của hàng hóa.

Viêt Nam

CN CÔNG TY TNHH BOSCH VIÊT NAM TẠI TP.HCM

Tâng 14, Ngôi Nhà Đức, 33 Lê Duân

Phường Bến Nghé, Quận 1, Thành Phó Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Campuchia

Công ty TNHH Robert Bosch (Campuchia)

Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt!

Chỉ dành cho các quốc gia thuộc khởi Liên minh Châu Âu (EU):

Theo chỉ thị Châu Âu 2012/19/EU về thiết bị điện, thiết bị điện tử cũ và việc sử dụng theo luật quốc gia, các dụng cụ điện cẩm tay không còn giá trị sử dụng phải được thu gom riêng và tái chế theo luật môi trường.

434|عربي
