KÄYTTÖOHJE GCM 8 SJL BOSCH

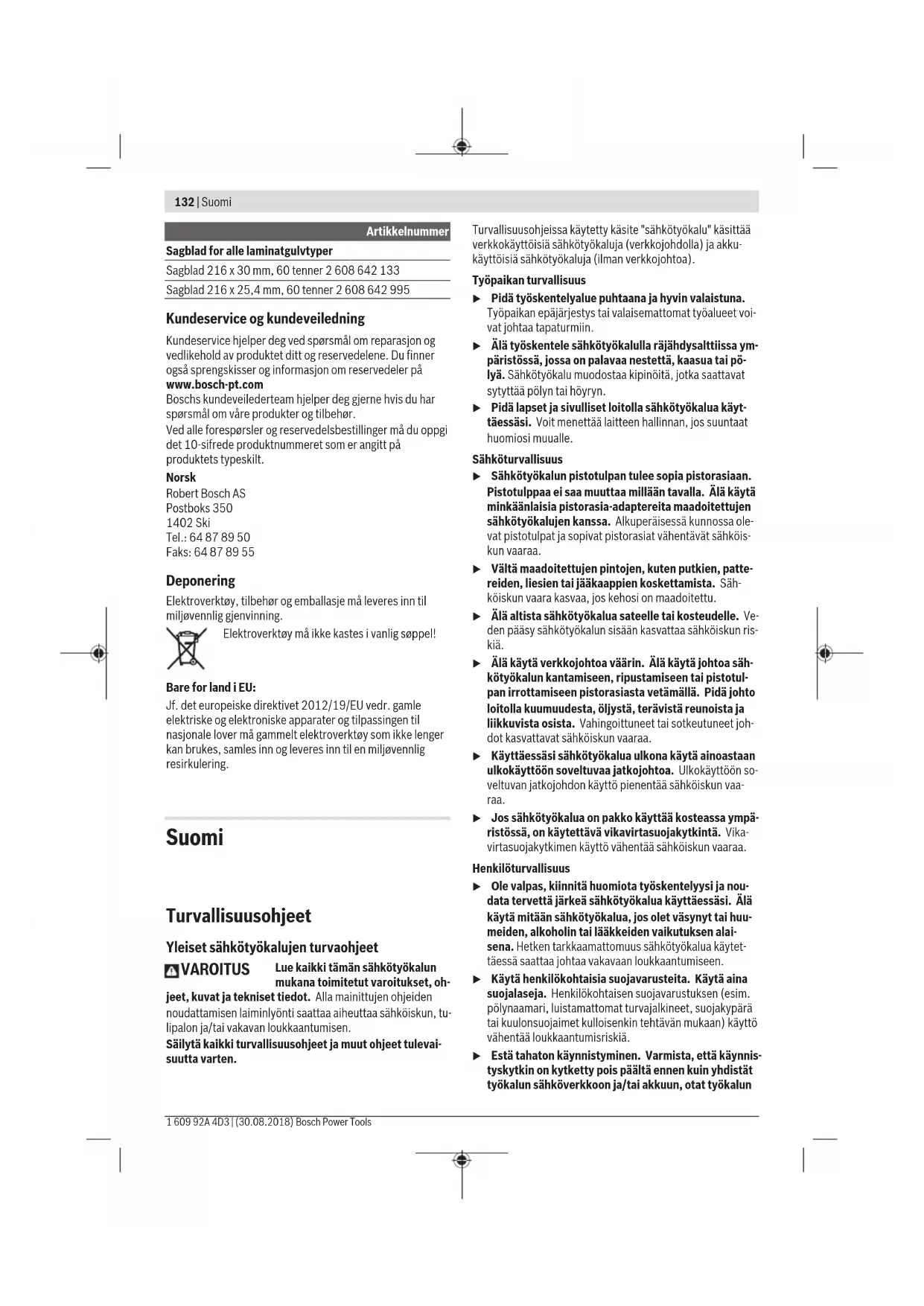

Yleiset sähkötyökalujen turvaohjeet

VAROITUS

Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
• Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
• Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.

- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.

- Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

- Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen.

Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.

Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun

käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille.

Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
▶ Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.
Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

• Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
• Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.
  Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen.
  Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-mattomat henkilöt.
  Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista.
  Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.
  Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.

Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.

Katkaisu- ja jiirisahojen turvallisuusohjeet

• Katkaisu- ja jiirisahat on tarkoitettu puun ja puumais- ten materiaalien sahaukseen. Niitä ei saa käyttää hio- malaikoilla rautamateriaalien (esimerkiksi tangot, sauvat, tapit yms.) katkaisuun. Hiomalaikoista irtoava pöly johtaa liikkuvien osien (esimerkiksi alasuojus) jumittumiseen. Hiovassa leikkauksessa syntyvät kipinät voivat aiheuttaa palovaurioita alasuojukseen, terän alavastee- seen ja muihin muoviosiin.
  Kiinnitä työkappale mahdollisuuksien mukaan puristimilla. Jos pidät työkappaapelta paikallaan kädellä, pidä kättä molemmilla puolilla aina vähintään 100 mm:n turvaetäisyydellä sahanterästä. Älä leikkaa sahalla sellaisia paloja, jotka ovat niin pieniä, ettei niitä voi pitää turvallisesti paikallaan puristimella tai kädellä. Jos pidät kättä liian lähellä sahanterää, tämä lisää loukkaantumisriskiä terän kosketusvaaran takia.
  Työkappale täytyy pitää kunnolla paikallaan puristimilla tai painamalla työkappaletta kädellä ohjainta ja pöytää vasten. Älä missään tapauksessa syötä työkappaletta terään äläkä sahaa vapaakätisesti. Kiinnittämättömät tai liikkuvat työkappaleet voivat sinkoutua suurella nopeudella ympäriinsä ja aiheuttaa vammoja.
  Sahaa työntävällä liikkeellä työkappaleen lävitse. Älä sahaa vetävällä liikkeellä työkappaleen lävitse. Sahuksen tekemiseksi nosta sahan pää ja vedä se työkappaleen yli sahaamatta, käynnistä moottori, paina sahan pää alas ja sahaa työntävällä liikkeellä työkappaleen lävitse. Jos sahaat vetävällä liikkeellä, sahaterä voi ponnahtaa työkappaleen päälle ja singota teräosan koneen käyttäjää pää.
• Älä missään tapauksessa pidä kättä aiotulla sahauslinjalla sahanterän edessä tai takana. Työkappaleen pai-kallaan pitäminen ristiotteella (ts. työkappaletta painetaan sahanterän oikealla puolella vasemmalla kädellä ja sama toisinpäin) on erittäin vaarallista.
  Noudata kummallakin puolella vähintään 100 mm:n turvaetäisyyttä sahanterästä, jos kosket terän pyöriessä ohjaimen taakse puupalojen poiston tai muun syyn takia. Älä pidä kättä liian lähellä pyörivää terää, koska terän kosketus voi johtaa vakaviin vammoihin.
  Tarkista työkappale ennen sahausta. Jos työkappale on kaareva tai käyrä, kiinnitä se paikalleen niin, että kupera puoli on ohjainta vasten. Varmista aina, ettei sahauslinjan kohdalla ole rakoa työkappaleen, ohjai- men ja pöydän välissä. Taipuneet tai kaarevat työkappa-

134|Suomi

leet voivat kiertyä tai siirtyä paikaltaan ja aiheuttaa sahauksen yhteydessä sahanterän juuttumisen. Työkappa-leessa ei saa olla nauloja tai muita vieraita esineitä.

• Älä käytä sahaa, jos pöydällä on työkappaleen lisäksi myös työkaluja, puujätteitä yms. Pienet roskat, irtonai-set puupalat tai muut esineet voivat koskettaa pyörivää terää ja sinkoutua suurella nopeudella ympäriinsä.
  ▶ Sahaan vain yksi työkappale kerrallaan. Päällekkäin pinottuja työkappaleita ei pystytä pitämään kunnolla paikoillaan ja ne voivat juuttua terään tai siirtyä paikaltaan sahauksen aikana.
  ▶ Varmista ennen käyttöä, että katkaisu- ja jiirisaha on kiinnitetty tai asennettu tasaiselle ja tukevalle alustalle. Tasainen ja tukeva alusta vähentää katkaisu- ja jiirisahan kallistumisvaaraa.
  Suunnittele työt huolellisesti. Varmista aina vaihtaessasi kaltevuuden tai jiirikulman asetusta, että säädettävä ohjain on asetettu oikein paikalleen työkappaleen tueksi eikä pysty koskettamaan terää tai suojuk-sia. Kun työkalu on "POIS PÄÄLTÄ" ja pöydällä ei ole työ-kappaletta, käy sahanterällä koko sahauslinja läpi varmistaaksesi, ettei terä voi koskettaa suojusta eikä sahata oh-jainta.
  ▶ Tue työkappale riittävän hyvin esimerkiksi pöydän jatko-osilla, tukipukeilla tms., jos työkappale on pöytää leveämpi tai pidempi. Sahapöytää pidemmät tai leveämmät työkappaleet voivat kallistua, jos niitä ei tueta kunnolla. Sahattavan palan tai työkappaleen kallistuminen saattaa johtaa siihen, että alasuojus nousee ylös tai pyörivä terä sinkoaa kappaleen ympäriinsä.
• Älä käytä apuria korvaamaan pöydän jatko-osaa tai lisätukea. Työkappaleen huono tuenta voi aiheuttaa terän jumittumisen tai työkappaleen liikkumisen sahauksen aikana. Tällöin työkappale voi vetää sinut tai apurisi pyörivää terää vasten.
  Sahattava pala ei saa juuttua tai puristua millään tavalla pyörivää terää vasten. Jos käytät esimerkiksi pitkittäisrajoittimia, sahattava pala voi kiilautua terään vasten ja sinkoutua suurella voimalla ympäriinsä.
  Käytä pyöreiden materiaalien (esimerkiksi tangot tai putket) tuentaan aina sopivaa kiinnitintä tai pidintä. Tangot vierivät herkästi pois paikaltaan sahauksen yhteydessä. Tällöin terä voi haukata ja vetää työkappaleen ja kätesi terää vasten.
  Anna terän kiihtyä huippunopeuteen ennen kuin ohjaat sen työkappaleeseen. Tämä vähentää työkappaleen sinkoutumisvaaraa.
  Jos työkappale tai terä juuttuvat kiinni, sammuta katkaisu- ja jiirisaha. Odota, että kaikki liikkuvat osat pysähtyvät ja vedä pistoke irti virtalähteestä ja/tai irrota akku. Poista sen jälkeen jumittuma. Jos jatkat sahausta jumittuneesta työkappaleesta huolimatta, tämä voi aiheuttaa hallinnan menettämisen tai vaurioittaa katkaisuja jiirisahaa.
  ▶ Sahauksen jälkeen vapauta käyttökytkin, pidä sahan pää alhaalla ja odota, että terä pysähtyy, ennen kuin

poistat sahatun palan. Käden pitäminen vähitellen pysähtyvän terän lähellä on vaarallista.

Pidä tukevasti kahvasta kiinni, kun teet osittaisen sahauksen, tai kun vapautat käyttökytkimen ennen kuin sahan pää on täydellisesti ala-asennossaan. Sahauksen keskeytyksen myötä sahan pää saattaa painua äkillisesti alaspäin. Tämä aiheuttaa tapaturmavaaran.
- Pidä työpiste siistinä. Pölyseokset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjäh-tää.
- Älä käytä tylsiä, säröisiä, taipuneita tai vaurioituneita sahanteriä. Jos sahanterän hampaat ovat tylsiä tai vääntyneitä, ne sahaavat liian kapean sahausuran, mikä lisää kitkaa, jumittaa sahanterän ja johtaa takaiskuun.
- Älä käytä runsasseosteisesta pikateräksestä (HSS-teräs) valmistettuja sahanteriä. Sellaiset sahanterät saatavat murtua herkästi.
Käytä aina sahanteriä, joiden laikkareikä on oikean kokoinen ja muotoinen (vinoneliö tai pyöreä). Jos sa- hanterät eivät ole yhteensopivia sahan kiinnityskohdan kanssa, ne pyörivät epätasaisesti ja johtavat hallinnan menettämiseen.
- Älä vaihda sisäänrakennettua laseria toisentyyppiseen laseriin. Laser, joka ei sovi tähän sähkötyökaluun, saattaa aiheuttaa vaaraa ihmisille.
- Älä missään tapauksessa poista puupaloja, sahanpura tms. työstõalueelta, kun sähkötyökalu on käynnissä. Ohjaa laitteen käyttövarsi aina ensin lepoasentoon ja sammuta sähkötyökalu.
- Älä kosketa työn jälkeen sahanterää ennen kuin se on jäähtynyt. Sahanterä kuumenee voimakkaasti sahaus- työssä.
- Älä missään tapauksessa peitä tai poista sähkötyökalussa olevia varoituskilpiä.
Sähkötyökalu toimitetaan varoituskilven kanssa (katso taulukko "Symbolit ja niiden merkitys").

Älä suuntaa lasersädettä ihmisiin tai eläimiinäläkä katso suoraan kohti tulevaan tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia

tai silmävaurioita.

• Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta.
• Älä käytä optisia valoa kerääviä kojeita (esim. kiikarit) säteilylähteen katseluun. Silmävaurioiden vaara.
• Älä suuntaa lasersädettä sellaisia ihmisiä kohti, jotka katsovat kiikareiden tai muiden vastaavien kojeiden läpi. Silmävaurioiden vaara.
• Älä tee mitään muutoksia laserlaitteistoon. Tässä käyttöohjekirjassa kuvattujen säätömahdollisuuksien käyttö on turvallista.

Symbolit

Seuraavat symbolit voivat olla tärkeitä sähkötyökalun käytön yhteydessä. Opettele symbolit ja niiden merkitys. Symbolien oikean tulkinnan myötä pystyt käyttämään sähkötyökalua paremmin ja turvallisemmin.

Symbolit ja niiden merkitys

Lasersäteily Älä katso teleskooppioptiikkaan Laserluokka 1M

Pidä kädet poissa sahausalu- eelta, kun sähkötyökalu on käyn- nissä. Loukkaantumisvaara, jos kosketat sahanterää.

Käytä pölysuojainta.

Käytä suojalaseja.

Käytä kuulosuojainta. Melu saattaa johtaa kuuroutumiseen.

Vaaravyöhyke! Jos suinkin mahdollista, pidä kädet, sormet ja kä-sivarret poissa tältä alueelta.

Vedä säädettävää ohjainkiskoa ulospäin jiirikulmia sahattaessa.

Työkappaleet tulee tukea vapaasta päästään sahapöydän pidennysosilla.

ø max. 216mm

Huomioi sahanterän mitat. Reiän halkaisijan täytyy sopia välyksettä teräkaraan. Jos supistuskappaleiden käyttö on välttämätöntä, varmista, että supistuskappaleen mitat sopivat sahanterän terärungon paksuudelle ja reiän halkaisijalle sekä teräkaran halkaisijalle. Käytä mieluiten sahanterän mukana toimitettuja supistuskappaleita.

Symbolit ja niiden merkitys

Sahanterän halkaisijan täytyy vastata symbolissa ilmoitettua mittaa.

Kirstysvipu kiinni: sahausvarrelle säädetty pystysuun- tainen jiirikulma pysyy paikallaan.

Kirstysvipu auki: voit säätää pystysuuntaisen jiirikul- man.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Sähkötyökalu on pöydän päällä käytettävä saha, joka on tarkoitettu puun suoralinjaiseen pituus- ja poikittaissahaukseen. Sillä voi sahata vaakasuuntaisia jiirikulmia -52...+60° välillä sekä pystysuuntaisia jiirikulmia -2...+47° välillä. Sähkötyökalu sopii teholtaan kovan ja pehmeän puun sekä lastu- ja kuitulevyjen sahaukseen.

Asiaankuuluvia sahanteriä käyttämällä sahalla voi sahata alumiiniprofiileja ja muovia.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.

(1) Vetolaite
(2) Purunpoistoaukko
(3) Kuljetuskahva
(4) Syvyydenrajoittimen säätöruuvi
(5) Lasersuojus
(6) Liukurulla
(7) Käynnistyskytkimen käynnistysvarmistin
(8) Käynnistyskytkin
(9) Kahva
(10) Suojus
(11) Heilurisuojus
(12) Sahanterä
(13) Sahapöydän pidennys
(14) Ohjainkisko
(15) Säädettävä ohjainkisko
(16) Sahapöytä
(17) Sahapöydän pidennyksen kiristysvipu
(18) Jiirikulman (vaakasuuntainen) asteikko
(19) Kulutuslevy

136 | Suomi

(20) Lukituspidin
(21) Vapaavalintaisen jiirikulman (vaakasuuntainen) lukkonuppi
(22) Jiirikulman (vaakasuuntainen) säätövipu
(23) Kaatumissuoja
(24) Jiirikulmaosoitin (vaakasuuntainen)
(25) Perusjiirikulmien (vaakasuuntainen) lovet
(26) Asennusreiat
(27) Kädensijat
(28) Ruuvipuristin
(29) 45°, 22,5° ja 33,9° perusjiirikulmien (vaakasuun-tainen) rajoitin
(30) Puruohjain
(31) Syvyydenrajoitin
(32) Vetolaitteen lukitusruuvi
(33) Kuusiokoloavain (5 mm)
(34) Reiät ruuvipuristinta varten
(35) Pituusohjain ^A)
(36) Kuljetusvarmistin
(37) Laser-varoituskilpi
(38) Laserin käyttökytkin (näyttää sahauslinjan)
(39) Vapaavalintaisen jiirikulman (pystysuuntainen) kivistysvipu
(40) Jiirikulman (pystysuuntainen) asteikko

(41) Jiirikulmaosoitin (pystysuuntainen)
(42) 0° perusjiirikulman (pystysuuntainen) rajoitin
(43) Karalukitus
(44) Sahanterän kiinnityskohdan kuusiokoloruuvi
(45) Kiristyslaippa
(46) Sisempi kiristyslaippa
(47) Säädettävän ohjainkiskon lukitusruuvi
(48) Kierretanko
(49) Lasersäteen ulostuloaukko
(50) Kulutuslevyn ruuvit
(51) Pituusohjaimen lukitusruuvi ^4
(52) Pituusohjaimen kiristysruuvi ^4
(53) Laserkohdistuksen (yhdensuuntaisuus) säätöruuvi
(54) Sahauskulmaosoittimen (pystysuuntainen) ruuvi
(55) 0° jiirikulman (pystysuuntainen) rajoitinruuvi
(56) 45° jiirikulman (pystysuuntainen) rajoitinruuvi
(57) Kulmaosoittimen (vaakasuuntainen) ruuvi
(58) Jiirikulman (vaakasuuntainen) asteikon säätöruuvit
(59) Tarranauha
(60) Laserlinssin suojus
A) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Tekniset tiedot

Katkaisu- ja jiiri-saha	GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL
		3 601 M19 161	3 601 M19 1..	3 601 M19 1C1	3 601 M19 181
					3 601 M19 1B1
					3 601 M19 1K1
Tuotenumero		3 601 M19 161	3 601 M19 1..	3 601 M19 1C1	3 601 M19 181
					3 601 M19 1B1
					3 601 M19 1K1
Nimellisottoteho W 1 250 1 600 1 250 1 400 1 600
Tyhjäkäyntikier-rosluku	min^-1	5 600	5 600	5 600	5 600
Käynnistysvirranrajoitin		● ● ● ● ●
Lasertyppi nm 650 650 650 650 650
	mW < 0,39 < 0,39 < 0,39 < 0,39 < 0,39
Laserluokka 1M 1M 1M 1M
Lasersäteen ha-jonta	mrad(täysi kulma)	1,0	1,0	1,0	1,0
PainoEPTA-Procedure01:2014 -ohjei-den mukaan	kg 17,3	17,3	17,3	17,3	17,3
Suojausluokka		☐/II	☐/II	☐/II	☐/II
Sopivien sahanterien mitat

Katkaisu- ja jüiri-saha	GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL
Sahanterän läpimitta	mm	216	216	216	216
Terärungon pak-suus	mm	1,3	-1,8	1,3	-1,8	1,3	-1,8
Maks. sahausura mm	3,3	3,3	3,3	3,3	3,3
Reiän läpimitta mm	30	30	25,4	25,4	25,4

Työkappaleen sallitut mitat (katso "Työkappaleen sallitut mitat", Sivu 140)
Tiedot koskevat 230 V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella.

Melupäästöt

Melupäästöarvot on määritetty standardin EN 62841-3-9 mukaan.

Tyypillinen sähkötyökalun A-painotettu melutaso: äänenpai-netaso 99 dB(A); äänentehotaso 112 dB(A). Epävarmuus K = 3 dB.

Käytä kuulosuojaimia!

Näissä ohjeissa ilmoitettu meluarvo on mitattu standardoidun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös melupäästöjen alustavaan arviointiin.

Ilmoitettu melupäästöarvo vastaa sähkötyökalun pääasiallisia käyttötapoja. Melupäästö saattaa kuitenkin poiketa ilmoitetusta arvosta, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan melupäästöjä huomattavasti.

Melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan melupäästöjä.

Asennus

Vältä sähkötyökalun tahatonta käynnistymistä. Pisto- tulppa ei saa olla kiinni virtalähteessä, asennuksen tai muiden sähkötyökaluun kohdistuvien töiden aikana.

Vakiovarustus

Tarkista ennen sähkötyökalun ensikäyttöä, että kaikki alla kuvatut osat löytyvät pakkauksesta:

• Katkaisu- ja jiirisaha ja siihen asennettu sahanterä
• Ruuvipuristin (28)
• Kuusiokoloavain (33)

Huomautus: tarkasta sähkötyökalu vaurioiden varalta.

Suojusten tai lievästi vaurioituneiden osien kunnollinen ja määräysten mukainen toiminta on tarkastettava ennen sähkötyökalun käytön jatkamista. Tarkista, että liikkuvat osat toimivat esteettömästi ja jumittumatta ja ettei työkalussa ole vaurioituneita osia. Virheettömän toiminnan takaamiseksi kaikkien osien täytyy olla oikein paikoillaan ja täyttää kaikki vaatimukset.

Valtuutetun ammattikorjaamon täytyy korjata tai vaihtaa vaurioituneet suojukset ja osat.

Kiinteä tai joustavakäyttöinen asennus

- Turvallisen käytön varmistamiseksi sähkötyökalu täytyy asentaa ennen ensikäyttöä tasaiselle ja tukevalle työtasolle (esim. työpenkki).

Asennus työtasolle (katso kuvat a1-a2)

- Kiinnitä sähkötyökalu sopivan ruuviliitoksen avulla työta- soon. Tätä varten työkalussa on reiät (26).

tai

- Kiinnitä sähkötyökalun jalat yleismallisilla ruuvipuristimilla työtasoon.

Asennus Bosch-työpöytään

Boschin GTA-työpöydät varmistavat sähkötyökalun tukeva asennon kaikilla alustoilla säädettävien jalkojen avulla. Työpöytien työkappaletuet toimivat pitkien työkappaleiden tukena.

▶ Lue kaikki työpöydän mukana toimitetut varoitukset ja käyttöohjeet. Varoitusten tai käyttöohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Kokoa työpöytä oikein, ennen kuin asennat sähkötyökalun. Asianmukainen kokoaminen on välttämätöntä pöydän romahtamisen estämiseksi.
- Asenna sähkötyökalu kuljetusasennossa työpöydälle.

Joustavakäyttöinen asennus (ei suositeltava!) (katso kuva a3)

Jos sähkötyökalua ei voi joissakin poikkeustapauksissa asentaa tasaiselle ja tukevalle työpöydälle, sen voi asentaa tilapäisesti kaatumissuojan avulla.

Ilman kaatumissuojaa sähkötyökalu ei seiso tukevassa asennossa ja saattaa kaatua varsinkin maks. vaakaja/tai pystysuuntaisten jiirikulmien sahaustöissä.
- Kierrä kaatumissuojaa (23) sisään- tai ulospäin, kunnes sähkötyökalu seisoo tukevasti työpöydällä.

Pölyn-/purunpoisto

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijypitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.

Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisääaineiden yhteydessä (kromaatti, puunsuoja-

138|Suomi

aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset.

• Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa.
• Huolehdi työkohteen hyvästä tuuletuksesta.
• Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä.

Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.

Pöly, purut tai työkappaleesta murtuneet osat saattavat tukkia pölyn-/purunpoiston.
- Sammuta sähkötyökalu ja irrota pistotulppa pistorasiasta.
- Odota, kunnes sahanterä on pysähtynyt paikalleen.
- Tutki ja poista tukkeutumisen aiheuttaja.

Ulkopuolinen pölynpoisto

Purunpoistoa varten purunpoistoaukkoon (2) on mahdollista kytkeä myös pölynimurin letku (∅ 35 mm).

- Liitä pölynimurin letku purunpoistoaukkoon (2).

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erittäin vaarallisten, syöpää aiheuttavien tai kuivien pölylaatujen imurointiin.

Sahanterän vaihto (katso kuvat b1-b4)

Käytä työkäsineitä, kun asennat sahanterän. Tapaturmavaara, kun kosketat sahanterää.

Käytä vain sellaisia sahanteriä, joiden sallittu enimmäisnopeus on suurempi kuin sähkötyökalun tyhjäkäyntikierrosluku.

Käytä vain sellaisia sahanteriä, jotka vastaavat tässä käyttöohjeessa ilmoitettuja tietoja, ja jotka on testattu ja merkitty standardin EN 847-1 mukaan.

Käytä vain sellaisia sahanteriä, joita tämän sähkötyökalun valmistaja suosittelee, ja jotka soveltuvat työstettävälle materiaalille. Tämä estää sahanterien hampaiden ylikuumene- misen sahauksen aikana.

Sahanterän irrotus

• Aseta sähkötyökalu käyttöasentoon.
• Kierrä kuusiokoloruuvia (44) kuusiokoloavaimella (5 mm) (33) ja paina samanaikaisesti karalukitusta (43), kunnes se lukkiutuu.
  – Pidä karalukitusta (43) painettuna ja kierrä ruuvi (44) myötäpäivään irti (vasenkierteinen!).
• Irrota kiristyslaippa (45).
• Käännä heilurisuojusta (11) taaksepäin rajoittimeen asti.
  – Pidä heilurisuojusta tässä asennossa ja irrota sahanterä (12).
• Ohjaa heilurisuojus hitaasti takaisin alas.

Ohjainkiskon siirto

(katso kuvat C-D)

Sahanterän asennus

Mikäli tarpeen, puhdista kaikki kiinnitettävät osat ennen asennusta.

• Käännä heilurisuojusta (11) taaksepäin. Pidä heilurisuojusta tässä asennossa.
• Asenna uusi sahanterä sisempään kiristyslaippaan (46).

Tarkista asennettaessa, että sahanterän hampaiden sahaussuunta (sahanterässä olevan nuolen suunta) on sama kuin nuolen suunta suojuksessa!

• Ohjaa heilurisuojus hitaasti takaisin alas.
• Asenna kiristyslaippa (45) ja kuusiokoloruuvi (44) pai- koilleen. Paina karalukitusta (43), kunnes se lukkiutuu, ja kiristä ruuvi vastapäivään kiinni.

Käyttö

- Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Kuljetusvarmistin (katso kuva A)

Kuljetusvarmistin (36) helpottaa sähkötyökalun käsittelyä, kun kuljetat sitä käyttöpaikasta toiseen.

Sähkötyökalun lukituksen vapautus (käyttöasento)

– Paina sahausvartta kahvalla (9) hieman alaspäin, jotta saat vapautettua kuljetusvarmistimen (36) kuormituksesta.
- Vedä kuljetusvarmistin (36) kokonaan ulos.
- Ohjaa sahausvartta hitaasti ylöspäin.

Sähkötyökalun varmistus (kuljetusasento)

• Avaa lukitusruuvi (32), jos se on kiinni. Vedä sahausvartta eteenpäin ääriasentoon ja kiristä lukitusruuvi.
• Ruuvaa säätöruuvia (4) ylöspäin, kunnes se on ääriasennossa.
• Vedä sahapöydän (16) lukitsemiseksi lukitusnupista (21).
• Ohjaa sahausvartta kahvan (9) avulla hitaasti alaspäin.
• Ohjaa sahausvartta sen verran alas, kunnes saat painettua kuljetusvarmistimen (36) kokonaan sisään.

Työn valmistelu

Sahapöydän pidentäminen (katso kuva B)

Pitkät kappaleet tulee tukea vapaasta päästään.

Sahapöytää voi suurentaa vasemmalle ja oikealle sahapöydän pidennysten (13) avulla.

• Käännä kiristysvipua (17) ylöspäin.
• Vedä sahapöydän pidennystä (13) halutun pituuden verran ulospäin.
  – Lukitse sahapöydän pidennys painamalla kiristysvipua (17) alaspäin.

Jiirikulmia sahatessa vasen tai oikea säädettävä ohjainkisko (15) (riippuen sahaussuunnasta) täytyy vetää ulos tai ottaa kokonaan pois.

Pystysuuntainenjiirikulma	Vaakasuuntai-nen jiirikulma
-2°...47°(vasemmalla)	≤ 44°(vasemmalla)	-Avaa lukitusruuvi (47).- Vedä vasen säädettävä ohjainkisko (15)ulos ääriasentoonsa.
-2°...47°(vasemmalla)	≥ 45°(vasemmalla)	-Avaa lukitusruuvi (47).- Vedä vasen säädettävä ohjainkisko (15)ulos ääriasentoonsa.- Nosta säädettävä ohjainkisko yläkautta pois paikaltaan.-Irrota lukitusruuvi (47).
-2°...47°(vasemmalla)	≤ 44°(oikealla)	-Avaa lukitusruuvi (47).- Vedä oikea säädettävä ohjainkisko (15)ulos ääriasentoonsa.
-2°...47°(vasemmalla)	≥ 45°(oikealla)	-Avaa lukitusruuvi (47).- Vedä oikea säädettävä ohjainkisko (15)ulos ääriasentoonsa.- Nosta säädettävä ohjainkisko yläkautta pois paikaltaan.-Irrota lukitusruuvi (47).

Työkappaleen kiinnitys (katso kuva E)

Parhaan mahdollisen työturvallisuuden varmistamiseksi työkappale täytyy aina kiinnittää paikalleen.

Älä työstä työkappaleita, jotka ovat liian pieniä kiinnitettäviksi.

– Paina työkappaletta tukevasti ohjainkiskoa (14) vasten.

• Asenna mukana toimitettu ruuvipuristin (28) valitsemaasi reikään (34).
• Säädä ruuvipuristimen kierretanko (48) työkappaleen korkeuden mukaan.
  – Lukitse työkappale kiristämällä kierretankoa (48).

Vaakasuuntaisen jiirikulman asetus

Sähkötyökalun perusasetukset täytyy tarkastaa ja tarvittaessa säätää raskaan käytön jälkeen, jotta sahaus saadaan tehtyä tarkasti (katso "Perusasetusten tarkistus ja säätö", Sivu 141).

Vaakasuuntaisen perusjiirikulman asetus (katso kuva F)

Sahapöydässä on lovet (25) usein käytettyjen vaakasuuntaisten jiirikulmien nopeaa ja tarkkaa säätöä varten:

vasen oikea

0°

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60°

• Avaa lukkonuppi (21), jos se on kiinni.
• Vedä vivusta (22) ja käännä sahapöytä (16) haluttuan loveen vasemmalle tai oikealle.
  – Vapauta vipu. Vivun tulee lukkiutua kunnolla loveen.
• Kiristä lukkonuppi (21).

Vapaavalintaisen vaakasuuntaisen jiirikulman asetus (katso kuva G)

Vaakasuuntaisen jiirikulman voi säätää 52° (vasen puoli) ja 60° (oikea puoli) rajoissa.

• Avaa lukkonuppi (21), jos se on kiinni.
• Vedä vivusta (22) ja paina samalla lukituspidintä (20), kunnes se napsahtaa kiinni asianomaiseen uraan. Näin sa-hapöytää voi liikuttaa esteettömästi.

- Käännä sahapöytää (16) lukkonupista vasemmalle tai oikealle, kunnes kulmaosoitin (24) osoittaa haluttua vaakasuuntaista jiirikulmaa.

Yli 45° vaakasuuntaisia jiirikulmia varten:

vedä sahapöydän pidennys (13) kokonaan ulos (katso " Sahapöydän pidentäminen (katso kuva B)", Sivu 138).

• Kiristä lukkonuppi (21).
• Avaa vipu (22) uudelleen (vaakasuuntaisten perusjiirikulmien asetusta varten) vetämällä vipua ylöspäin. Lukituspidin (20) ponnahtaa takaisin lähtöasentoonsa ja vivun (22) voi taas lukita loviin (25).

Pystysuuntaisen jiirikulman asetus

Sähkötyökalun perusasetukset täytyy tarkastaa ja tarvittaessa säätää raskaan käytön jälkeen, jotta sahaus saadaan tehtyä tarkasti (katso "Perusasetusten tarkistus ja säätö", Sivu 141).

Pystysuuntaisen perusjiirikulman asetus (katso kuva H)

Sahassa on rajoittimet 0°, 45°, 22,5° ja 33,9° kulmille usein käytettyjen pystysuuntaisten jiirikulmien nopeaan ja tarkkaan säätöön.

• Avaa kiristysvipu (39).
• Säädä rajoittimet (29) tai (42) seuraavasti:

Pysty-suuntai- nen jiiri- kulma

Rajoi- tin

Asetus

0°	(42)	Työnnä rajoitin taakse ääriasentoonsa
45°	(29)	Käännä rajoitin eteen ääriasentoonsa
22,5°	(29)	Käännä rajoitin keskelle
33,9°	(29)	Käännä rajoitin taakse

• Käännä sahausvarsi kahvan (9) avulla haluamaasi asentoon.
• Kiristä kiristysvipu (39).

140|Suomi

Vapaavalintaisen pystysuuntaisen jiirikulman asetus

Pystysuuntaisen jiirikulman voi säätää asentojen -2...+47° välillä.

• Avaa kiristysvipu (39).
• Käännä rajoitin (29) taakse ääriasentoonsa ja vedä rajoitin (42) eteen ääriasentoonsa. Tämän myötä koko kääntöalue on käytettävissä.
• Käännä sahausvartta kahvasta (9) vasemmalle tai oikealle, kunnes jiirikulmaosoitin (41) on halutun pystysuuntaisen jiirikulman kohdalla.
  – Pidä sahausvartta tässä asennossa ja kiristä kiristysvipu (39).

Käyttöönotto

▶ Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. 230 V-tunnuksella merkittyjä sähkötyökaluja voi käyttää myös 220 V verkoissa.

Käynnistys (katso kuva I)

- Kun haluat käynnistää sähkötyökalun, työnnä ensin käynnistyssalpa (7) keskelle ja paina tämän jälkeen käynnistyskytkintä (8) ja pidä sitä painettuna.

Huomautus: turvallisuussyistä käynnistyskytkintä (8) ei voi lukita käytön aikana, vaan sitä pitää painaa koko ajan.

Sammutus

- Sammuta työkalu vapauttamalla käynnistyskytkin (8).

Käynnistysvirran rajoitin

Elektroninen käynnistysvirran rajoitin rajoittaa sähkötyöka-lun käynnistysvirtaa ja mahdollistaa käytön 16 A sulakkeella.

Huomautus: jos sähkötyökalu kiihtyy heti käynnistettäessä huippunopeuteen, tällöin käynnistysvirran rajoitin on epäkunnossa. Sähkötyökalu täytyy lähettää välittömästi huoltoon, osoitteet löytyvät kohdasta (katso "Asiakaspalvelu ja käyttöneuvonta", Sivu 143).

Työskentelyohjeita

Yleisiä sahausohjeita

• Kiristä lukkonuppi (21)ja kiristysvipu (39) aina pitävästi kiinni, ennen kuin aloitat sahaustyön. Sahanterä saattaa muuten kallistua työkappaleessa.
  Ennen kaikkia sahaustöitä täytyy ensin varmistaa, ettei sahanterä voi missään vaiheessa koskettaa ohjainkiskoa, ruuvipuristinta tai laitteen muita osia. Poista mahdollisesti asennetut apuohjaimet tai säädä ne sopivaan asentoon.

Suojaa sahanterää iskuilta ja kolhuilta. Älä kohdista sahanterään sivuttaista kuormitusta.

Älä missään tapauksessa sahaa kieroja työkappaleita. Työkappaleessa on aina oltava suora reuna, jota voi painaa ohjainkiskoa vasten.

Pitkät ja painavat työkappaleet tulee tukea vapaasta päästään.

Varmista, että heilurisuojus toimii asianmukaisesti ja pystyy liikkumaan esteettömästi. Kun painat sahausvarren alas, hei-

Iurisuojuksen täytyy avautua. Kun nostat sahausvarren ylös, sahanterän heilurisuojuksen täytyy jälleen sulkeutua ja lukit-tua sahausvarren yläasennossa.

Sahauslinjan merkintä (katso kuva J)

Lasersäde näyttää sahanterän sahauslinjan. Näin voit sijoittaa työkappaleen tarkasti sahausasentoon heilurisuojusta avaamatta.

• Kytke tätä varten lasersäde päälle kytkimen (38) avulla.
• Kohdista työkappaleen merkintä laserlinjan oikeaan reu- naan.

Huomautus: tarkasta ennen sahausta, että lasersäde näyttää sahauslinjan edelleen oikein (katso "Laserin säätö", Sivu 141). Lasersäteen kohdistus saattaa siirtyä esim. raskaassa käytössä syntyvän tärinän takia.

Käyttäjän sijainti (katso kuva K)

• Älä seiso sähkötyökalun edessä sahanterän linjan kohdalla, vaan seiso aina sivulla sahanterään nähden. Näin vältät tapaturman mahdollisen takaiskun yhteydessä.
  – Pidä kädet, sormet ja käsivarret loitolla pyörivästä sahanterästä.
• Älä risti käsivarsia sahausvarren edessä.

Työkappaleen sallitut mitat

Maks. työkappaleet:

Vaakasuuntainenjiirikulma	Pystysuuntainenjiirikulma	Korkeus x leveys[mm]
0^ 0^ 70 × 312
45^ (oikea/vasen)	0^ 70 × 225
0^ 45^ 45 × 312
45^ (vasen)	45^ 45 × 225
45^ (oikea)	45^ 45 × 225

Min. työkappaleet (= kaikki työkappaleet, jotka voi kiinnittää mukana toimitetun ruuvipuristimen (28) kanssa sahanterän vasemmalla tai oikealle puolelle): 100 x 40 mm (pituus x leveys)

Maks. sahaussyvyys (0°/0°): 70 mm

Kulutuslevyjen vaihto (katso kuva L)

Punaiset kulutuslevyt (19) kuluvat sähkötyökalun pitkän käyttöajan myötä.

Vaihda vialliset kulutuslevyt.

• Aseta sähkötyökalu käyttöasentoon.
• Irrota ruuvit (50) kuusiokoloavaimella (4 mm) ja ota vanhat kulutuslevyt pois.
• Asenna uusi oikeanpuoleinen kulutuslevy.
• Ruuvaa kulutuslevy ruuvien (50) avulla mahdollisimman kauas oikealle niin, ettei sahanterä kosketa kulutuslevyä vetoliikkeen yhteydessä.
• Toista työvaiheet samalla tavalla uuden vasemmanpuoleisen kulutuslevyn yhteydessä.

Sahaus

- Kiristä lukkonuppi (21)ja kiristysvipu (39) aina pitävästi kiinni, ennen kuin aloitat sahaustyön. Sahanterä saattaa muuten kallistua työkappaleessa.

Sahaus ilman vetoliikettä (katkaisu) (katso kuva M)

– Avaa ilman vetoliikettä tehtävissä sahauksissa (pienet työkappaleet) lukitusruuvi (32), jos se on kiinni. Siirrä sahausvarsi rajoittimeen asti ohjainkiskon (14) suuntaan ja kiristä lukitusruuvi (32).
- Tarvittaessa säädä haluamasi vaakasuuntainen ja/tai pys- tysuuntainen jiirikulma.
- Kiinnitä työkappale sen mittojen mukaisesti.
- Käynnistä sähkötyökalu.
- Ohjaa sahausvartta kahvan (9) avulla hitaasti alaspäin.
- Katkaise työkappale tasaisella nopeudella.
- Sammuta sähkötyökalu ja odota, kunnes sahanterä on pysähtynyt paikalleen.
- Ohjaa sahausvartta hitaasti ylöspäin.

Sahaus vetoliikkeellä

• Avaa vetoliikkeen (1) kanssa (leveät työkappaleet) tehtävissä sahauksissa lukitusruuvi (32), jos se on kiinni.
• Tarvittaessa säädä haluamasi vaakasuuntainen ja/tai pys- tysuuntainen jiirikulma.
• Kiinnitä työkappale sen mittojen mukaisesti.
• Vedä sahausvartta niin kauas ohjainkiskosta (14), kunnes sahanterä on työkappaleen edessä.
• Käynnistä sähkötyökalu.
• Ohjaa sahausvartta kahvan (9) avulla hitaasti alaspäin.
  – Paina tämän jälkeen sahausvartta ohjainkiskon (14) suuntaan ja katkaise työkappale tasaisella nopeudella.
• Sammuta sähkötyökalu ja odota, kunnes sahanterä on pysähtynyt paikalleen.
• Ohjaa sahausvartta hitaasti ylöspäin.

Samanpituisten työkappaleiden sahaaminen (katso kuva N)

Samanpituisten työkappaleiden helppoon sahaukseen voit käyttää pituusohjainta (35) (lisätarvike).

Voit asentaa pituusohjaimen sahapöydän pidennyksen (13) molemmille puolille.

- Avaa lukitusruuvi (51) ja käännä pituusohjain (35) kiris- tysruuvin (52) yli.

- Kiristä lukitusruuvi (51).

- Säädä sahapöydän pidennys (13) halutun pituiseksi (katso " Sahapöydän pidentäminen (katso kuva B)", Sivu 138).

Syvyydenrajoittimen asetus (uran sahaus) (katso kuva 0)

Kun haluat sahata uran, tällöin syvyydenrajoitin täytyy sää-tää.

- Käännä syvyydenrajoitinta (31) ulospäin.

- Käännä sahausvarsi kahvan (9) avulla haluamaasi asentoon.

• Kierrä säätöruuvia (4), kunnes ruuvin pää koskettaa syvyydenrajoitinta (31).
• Ohjaa sahausvartta hitaasti ylöspäin.

Erikoismalliset työkappaleet

Kun sahaat kaarevia tai pyöreitä työkappaleita, niiden liikkuminen on estettävä erityisen luotettavasti. Sahauslinjan kohdalla ei saa olla rakoa työkappaleen, ohjainkiskon ja sahapöydän välillä.

Tarvittaessa täytyy valmistaa erityisiä pidikkeitä.

Perusasetusten tarkistus ja säätö

- Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Sähkötyökalun perusasetukset täytyy tarkastaa ja tarvittaessa säätää raskaan käytön jälkeen, jotta sahaus saadaan tehtyä tarkasti.

Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua. Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät nopeasti ja luotettavasti.

Laserin säätö

Huomautus: lasertoiminnon testaamiseksi sähkötyökalu on kytkettävä virtalähteeseen.

- Älä missään tapauksessa paina käynnistyskytkintä, kun säädät laseria (esimerkiksi sahausvartta liikuttaessasi). Sähkötyökalun tahaton käynnistyminen saattaa johtaa loukkaantumiseen.

- Aseta sähkötyökalu käyttöasentoon.

- Käännä sahapöytää (16) 0°-loveen (25) asti. Vivun (22) tulee lukkiutua kunnolla loveen.

Tarkistus (katso kuva P1)

• Piirrä työkappaleeseen suora sahausviiva.
• Ohjaa sahausvartta kahvan (9) avulla hitaasti alaspäin.
• Suuntaa työkappale niin, että sahanterän hampaat ovat sahausviivan kohdalla.
  – Pidä työkappaletta tässä asennossa ja ohjaa sahausvarsi hitaasti takaisin yläasentoon.

- Kiinnitä työkappale.

- Kytke kytkimen (38) kanssa lasersäde päälle.

Lasersäteen tulee seurata sahausviivaa koko työkappaleen pituudella, myös kun sahausvarsi siirretään alaspäin.

Säätö (katso kuva P2)

- Kierrä säätöruuvia (53) sopivalla ruuvitaltalla, kunnes lasersäde on koko pituudeltaan työkappaleen sahausviivalla.

Kierto vastapäivään siirtää lasersädettä vasemmalta oikealle, kierto myötäpäivään siirtää lasersädettä oikealta vasem-malle.

Pystysuuntaisen 0° perusjiirikulman säätäminen

• Aseta sähkötyökalu käyttöasentoon.
• Käännä sahapöytää (16) 0°-loveen (25) asti. Vivun (22) tulee lukkiutua kunnolla loveen.

Tarkistus (katso kuva Q1)

- Säädä kulmatulkkiin 90° kulma ja aseta se sahapöydälle (16).

142 | Suomi

Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (12).

Asetus (katso kuva Q2)

- Avaa kiristysvipu (39).

- Siirrä rajoitinta (42) taaksepäin ääriasentoonsa.

- Avaa rajoitinruuvin (55) vastamutteri tavanomaisella lenkki-tai kiintoavaimella (10 mm).

- Kierrä rajoitinruuvia sisään- tai ulospäin, kunnes kulmatulkin varsi on koko pituudeltaan kiinni sahanterässä.

- Kiristä kiristysvipu (39).

- Kiristä tämän jälkeen rajoitinruuvin (55) vastamutteri.

Jos kulmaosoitin (41) ei ole säädön jälkeen kohdakkain asteikon (40) 0°-merkin kanssa, avaa ruuvi (54) tavanomaisella ristipääruuvitaltalla ja kohdista kulmaosoitin 0°-merkkiin.

Pystysuuntaisen 45° perusjiirikulman säätäminen

- Aseta sähkötyökalu käyttöasentoon.

- Käännä sahapöytää (16) 0°-loveen (25) asti. Vivun (22) tulee lukkiutua kunnolla loveen.

- Käännä rajoitin (29) eteen ääriasentoonsa.

- Avaa kiristysvipu (39).

- Käännä sahausvartta kahvan (9) avulla vasemmalle, kunnes rajoitinruuvi on rajoitinta (29) vasten.

Tarkistus (katso kuva R1)

- Säädä kulmatulkkiin 45° kulma ja aseta se sahapöydälle (16).

Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (12).

Säätö (katso kuva R2)

- Avaa rajoitinruuvin (56) vastamutteri tavanomaisella lenkki- tai kiintoavaimella (10 mm).

- Kierrä rajoitinruuvia sisään- tai ulospäin, kunnes kulmatulkin varsi on koko pituudeltaan kiinni sahanterässä.

- Kiristä kiristysvipu (39).

- Kiristä tämän jälkeen rajoitinruuvin (56) vastamutteri.

Jos kulmaosoitin (41) ei ole säädön jälkeen kohdakkain asteikon (40) 45°-merkin kanssa, tarkista vielä kertaalleen pystysuuntaisen jiirikulman 0°-asetus. Toista tämän jälkeen pystysuuntaisen 45° jiirikulman säätö.

Vaakasuuntaisen jiirikulman asteikon kohdistus

- Aseta sähkötyökalu käyttöasentoon.

- Käännä sahapöytää (16) 0°-loveen (25) asti. Vivun (22) tulee lukkiutua kunnolla loveen.

Tarkistus (katso kuva S1)

- Säädä kulmatulkki 90° kulmaan ja aseta se ohjainkiskon (14) ja sahanterän (12) väliin sahapöydälle (16).

Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (12).

Asetus (katso kuva S2)

- Avaa kaikki neljä säätöruuvia (58) ristipääruuvitaltalla ja käännä sahapöytää (16) asteikon (18) kanssa, kunnes kulmatulkin varsi on koko pituudeltaan kiinni sahante-rässä.

- Kiristä ruuvit uudelleen.

Jos kulmaosoitin (24) ei ole säädön jälkeen kohdakkain asteikon (18) 0°-merkin kanssa, avaa ruuvi (57) tavanomaisella ristiuraruuvitaltalla ja kohdista kulmaosoitin 0°-merkin mukaan.

Kuljetus (katso kuva T)

Seuraavat toimenpiteet on suoritettava ennen sähkötyöka-lun kuljetusta:

• Avaa lukitusruuvi (32), jos se on kiinni. Vedä sahausvartta eteenpäin ääriasentoon ja kiristä lukitusruuvi.
• Varmista, että syvyydenrajoitin (31) on painettu koko-naan sisään ja että säätöruuvi (4) mahtuu aukkoon syvyy-denrajoitinta koskettamatta, kun sahausvartta liikutetaan.
• Aseta sähkötyökalu kuljetusasentoon.
• Poista kaikki lisätarvikkeet, joita ei voi kiinnittää kunnolla sähkötyökaluun. Pane käyttämättömät sahanterät mieluiten suljettuun koteloon kuljetusta varten.
• Sido sähköjohto kerälle tarranauhan (59) avulla.
• Kanna sähkötyökalua kuljetuskahvan (3) avulla tai sahapöydän kylkien kädensijoista (27).
  Käytä sähkötyökalun kuljetukseen vain kuljetusvarusteita, ei missään tapauksessa suojuksia.

Hoito ja huolto

Huolto ja puhdistus

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
• Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.

Jos sähköjohto täytyy vaihtaa, uuden johdon saa asentaa turvallisuussyistä vain Bosch-huolto tai Boschin valtuuttama huoltokorjaamo.

Heilurisuojuksen täytyy aina liikkua esteettömästi ja sulkeutua automaattisesti. Pidä siksi heilurisuojuksen ympäristö aina puhtaana.

Poista jokaisen työkerran jälkeen pöly ja purut paineilmalla tai siveltimellä.

Puhdista liukurulla (6) säännöllisin väliajoin.

Kun haluat puhdistaa laseryksikön, käännä laserin suojusta (60) ulospäin ja poista pöly siveltimen avulla (katso kuva U).

Lisätarvikkeet

	Tuotenumero
Ruuvipuristin 1 609 B04 224
Kulutuslevyt 1 609 B03 717
Pölypussi 1 609 B05 010
Pituusohjain 1 609 B02 365
Pituusohjaimen lukitusruuvi 1 609 B00 263
Sahanterät puun, levyjen, paneelien ja listojen sahaus-töihin
Sahanterä 216 x 30 mm, 48 ham-masta	2 608 640 641
Sahanterät muovin ja kirjometallien sahaustöihin
Sahanterä 216 x 30 mm, 80 ham-masta	2 608 640 447
Sahanterä 216 x 25,4 mm, 80 ham-masta	2 608 642 993
Sahanterät kaikkien laminaattilattioiden sahaustöihin
Sahanterä 216 x 30 mm, 60 ham-masta	2 608 642 133
Sahanterä 216 x 25,4 mm, 60 ham-masta	2 608 642 995

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa:

www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Koskee vain EU-maita:

Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkötyökalut tulee kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Ελληνικά

Kandke tolmukaitsemaski.

Kandke kaitseprille.

(32) Tömbeseadise lukustuskruvi

(43) Spindlilukustus

(44) Sisekuuskantkruvi saeketta kinnitamiseks

(45) Kinnitusäärik

(46) Seesmine kinnitusäärik

(51) Pikkusepiiriku lukustuskruvi ^A)

- Päästke lukustuskruvi lahti (51) ja kinnitage pikkusepiirik (35) kinnituskruviga (52).

- Pingutage uuesti lukustuskruvi (51).

Pikkusepiirik 1 609 B02 365

Pikkusepiiriku lukustuskruvi 1 609 B00 263
