KULLANIM KILAVUZU GCM 8 SJL BOSCH

tr Orijinal işletme talimatı

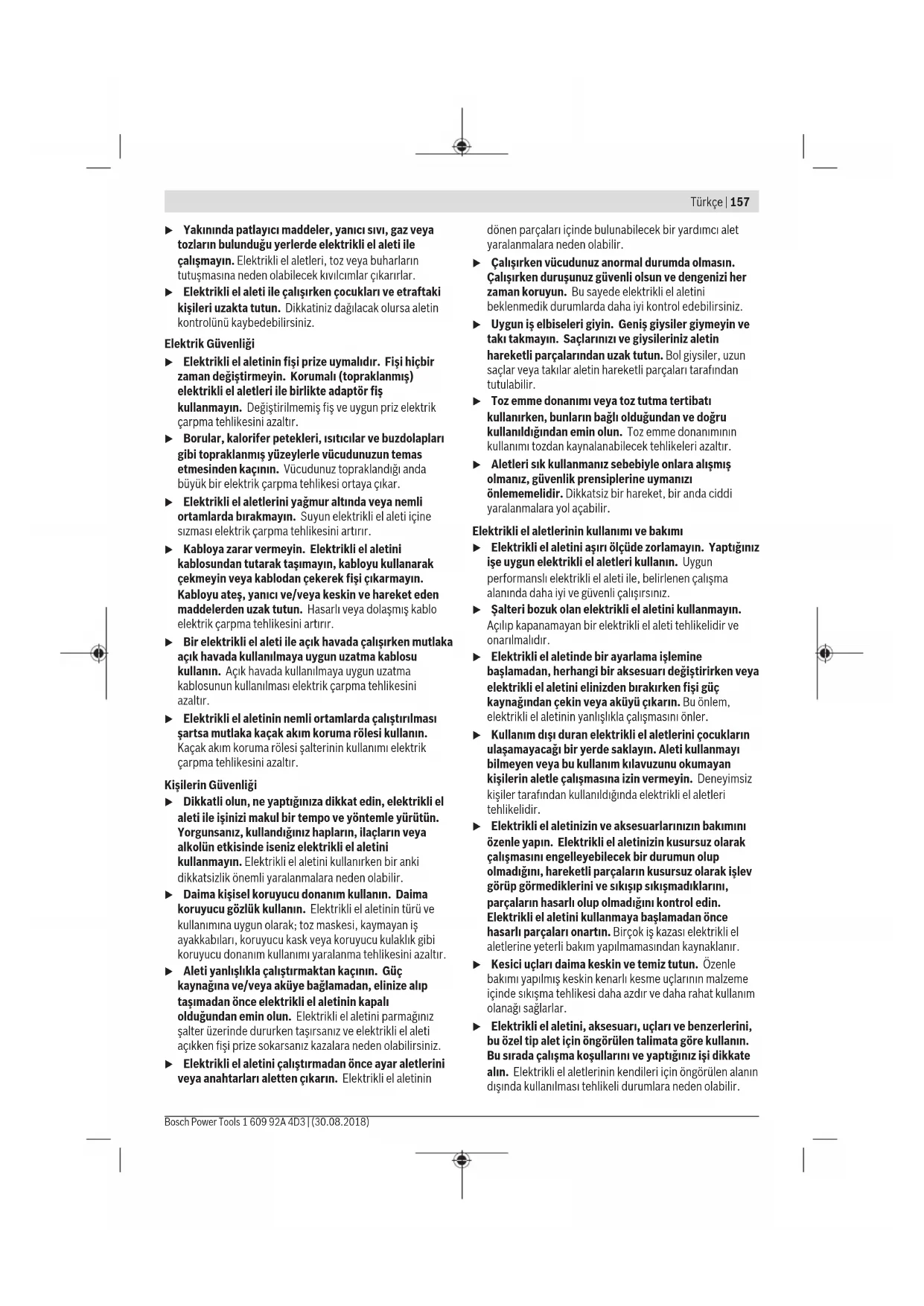

Elektrikli el aletleri için genel güvenlik uyarıları

UYARI Bu elektrikli el aletiyle birlikte

gelen tüm güvenlik uyarılarını,

talimatları, resim ve açıklamaları okuyun. Aşağıda

bulunan talimatlara uyulmaması halinde elektrik

çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden

Bütün uyarıları ve talimat hükümlerini ileride kullanmak

Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti"

terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile

çalışan aletleri (akülü) kapsamaktadır.

Çalışma yeri güvenliği u Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.u Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya

tozların bulunduğu yerlerde elektrikli el aleti ile

çalışmayın. Elektrikli el aletleri, toz veya buharların

tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.

u Elektrikli el aleti ile çalışırken çocukları ve etraftaki

kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin

kontrolünü kaybedebilirsiniz.

u Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir

zaman değiştirmeyin. Korumalı (topraklanmış)

elektrikli el aletleri ile birlikte adaptör fiş

kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik

çarpma tehlikesini azaltır.

u Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları

gibi topraklanmış yüzeylerle vücudunuzun temas

etmesinden kaçının. Vücudunuz topraklandığı anda

büyük bir elektrik çarpma tehlikesi ortaya çıkar.

u Elektrikli el aletlerini yağmur altında veya nemli

ortamlarda bırakmayın. Suyun elektrikli el aleti içine

sızması elektrik çarpma tehlikesini artırır.

u Kabloya zarar vermeyin. Elektrikli el aletini

kablosundan tutarak taşımayın, kabloyu kullanarak

çekmeyin veya kablodan çekerek fişi çıkarmayın.

Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden

maddelerden uzak tutun. Hasarlı veya dolaşmış kablo

elektrik çarpma tehlikesini artırır.

u Bir elektrikli el aleti ile açık havada çalışırken mutlaka

açık havada kullanılmaya uygun uzatma kablosu

kullanın. Açık havada kullanılmaya uygun uzatma

kablosunun kullanılması elektrik çarpma tehlikesini

u Elektrikli el aletinin nemli ortamlarda çalıştırılması

şartsa mutlaka kaçak akım koruma rölesi kullanın.

Kaçak akım koruma rölesi şalterinin kullanımı elektrik

çarpma tehlikesini azaltır.

u Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el

aleti ile işinizi makul bir tempo ve yöntemle yürütün.

Yorgunsanız, kullandığınız hapların, ilaçların veya

alkolün etkisinde iseniz elektrikli el aletini

kullanmayın. Elektrikli el aletini kullanırken bir anki

dikkatsizlik önemli yaralanmalara neden olabilir.

u Daima kişisel koruyucu donanım kullanın. Daima

koruyucu gözlük kullanın. Elektrikli el aletinin türü ve

kullanımına uygun olarak; toz maskesi, kaymayan iş

ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi

koruyucu donanım kullanımı yaralanma tehlikesini azaltır.

u Aleti yanlışlıkla çalıştırmaktan kaçının. Güç

kaynağına ve/veya aküye bağlamadan, elinize alıp

taşımadan önce elektrikli el aletinin kapalı

olduğundan emin olun. Elektrikli el aletini parmağınız

şalter üzerinde dururken taşırsanız ve elektrikli el aleti

açıkken fişi prize sokarsanız kazalara neden olabilirsiniz.

u Elektrikli el aletini çalıştırmadan önce ayar aletlerini

veya anahtarları aletten çıkarın. Elektrikli el aletinin

dönen parçaları içinde bulunabilecek bir yardımcı alet

yaralanmalara neden olabilir.

u Çalışırken vücudunuz anormal durumda olmasın.

Çalışırken duruşunuz güvenli olsun ve dengenizi her

zaman koruyun. Bu sayede elektrikli el aletini

beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

u Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve

takı takmayın. Saçlarınızı ve giysileriniz aletin

hareketli parçalarından uzak tutun. Bol giysiler, uzun

saçlar veya takılar aletin hareketli parçaları tarafından

u Toz emme donanımı veya toz tutma tertibatı

kullanırken, bunların bağlı olduğundan ve doğru

kullanıldığından emin olun. Toz emme donanımının

kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.

u Aletleri sık kullanmanız sebebiyle onlara alışmış

olmanız, güvenlik prensiplerine uymanızı

önlememelidir. Dikkatsiz bir hareket, bir anda ciddi

yaralanmalara yol açabilir.

Elektrikli el aletlerinin kullanımı ve bakımı

u Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız

işe uygun elektrikli el aletleri kullanın. Uygun

performanslı elektrikli el aleti ile, belirlenen çalışma

alanında daha iyi ve güvenli çalışırsınız.

u Şalteri bozuk olan elektrikli el aletini kullanmayın.

Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve

u Elektrikli el aletinde bir ayarlama işlemine

başlamadan, herhangi bir aksesuarı değiştirirken veya

elektrikli el aletini elinizden bırakırken fişi güç

kaynağından çekin veya aküyü çıkarın. Bu önlem,

elektrikli el aletinin yanlışlıkla çalışmasını önler.

u Kullanım dışı duran elektrikli el aletlerini çocukların

ulaşamayacağı bir yerde saklayın. Aleti kullanmayı

bilmeyen veya bu kullanım kılavuzunu okumayan

kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz

kişiler tarafından kullanıldığında elektrikli el aletleri

u Elektrikli el aletinizin ve aksesuarlarınızın bakımını

özenle yapın. Elektrikli el aletinizin kusursuz olarak

çalışmasını engelleyebilecek bir durumun olup

olmadığını, hareketli parçaların kusursuz olarak işlev

görüp görmediklerini ve sıkışıp sıkışmadıklarını,

parçaların hasarlı olup olmadığını kontrol edin.

Elektrikli el aletini kullanmaya başlamadan önce

hasarlı parçaları onartın. Birçok iş kazası elektrikli el

aletlerine yeterli bakım yapılmamasından kaynaklanır.

u Kesici uçları daima keskin ve temiz tutun. Özenle

bakımı yapılmış keskin kenarlı kesme uçlarının malzeme

içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım

u Elektrikli el aletini, aksesuarı, uçları ve benzerlerini,

bu özel tip alet için öngörülen talimata göre kullanın.

Bu sırada çalışma koşullarını ve yaptığınız işi dikkate

alın. Elektrikli el aletlerinin kendileri için öngörülen alanın

dışında kullanılması tehlikeli durumlara neden olabilir.

Bosch Power Tools 1 609 92A 4D3 | (30.08.2018)158 | Türkçe

1 609 92A 4D3 | (30.08.2018) Bosch Power Tools

u Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz

tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin

beklenmeyen durumlarda güvenli şekilde tutulmasını ve

kontrol edilmesini engeller.

u Elektrikli el aletinizi sadece yetkili personele ve

orijinal yedek parça kullanma koşulu ile onartın. Bu

sayede elektrikli el aletinin güvenliğini sürekli hale

Gönye Testereler için Emniyet Uyarıları

u Gönye testereler, ağaç veya benzeri ürünleri kesmek

için kullanılır, bu testereler bara, çubuk, dikme gibi

demirli malzemelerin kesimi için aşındırıcı kesme

diskleriyle kullanılamaz. Aşındırıcı toz, alt koruma gibi

hareketli parçaların sıkışmasına sebep olur. Aşındırıcı

kesimle ortaya çıkan kıvılcımlar alt korumayı, çentik

ucunu ve diğer plastik parçalarını yakabilir.

u Mümkün oldukça iş parçalarını mengene ile

destekleyin. İş parçasını elinizle destekliyorsanız,

elinizi daima testere bıçağının her iki tarafından da en

az 100 mm uzakta tutun. Mengene veya elle

sabitlenmek için çok küçük olan parçaları kesmek

amacıyla bu testereyi kullanmayın. Eliniz testere

bıçağına çok yakınsa bıçakla temas ederek yaralanma

u İş parçası mengene yardımıyla veya tutularak siper ve

masaya sabitlenmelidir. İş parçasını hiçbir şekilde

"desteksiz" olarak bıçağın önüne koymayın veya

kesmeyin. Serbest veya hareketli iş parçaları yüksek

hızlarda fırlayarak yaralanmalara yol açabilir.

u Testereyi iş parçasının içinden geçirin. Testereyi iş

parçasından geriye doğru çekmeyin. Kesim yapmak

için testerenin başını kaldırıp iş parçasının üzerinden

geriye çekin, motoru çalıştırın, testere başını aşağı

indirin ve testereyi iş parçasından geçirin. Geriye

çekme hareketiyle kesim yapmak testere bıçağının iş

parçasının üstüne çıkmasına ve bıçak grubunu operatöre

doğru şiddetli biçimde fırlatmasına yol açabilir.

u Testere bıçağının önünden veya arkasından elinizi

kesme hattı içinden asla geçirmeyin. İş parçasını

"çapraz" tutmayın; örneğin iş parçasını sol elinizle testere

bıçağının sağ tarafında tutmak ya da tam tersini yapmak

u Talaşları temizlemek ya da başka bir sebeple, bıçak

dönmeye devam ederken elinizi testere bıçağına 100

mm yaklaşacak şekilde siperin arkasına asla

uzatmayın. Dönen testere bıçağının elinize yakınlığını

göremediğiniz için ciddi yaralanma riski söz konusudur.

u Kesim yapmadan önce iş parçanızı inceleyin. İş

parçası eğri ya da bükülmüşse dış eğri yüzey sipere

bakacak şekilde parçayı sabitleyin. Kesim hattı

boyunca iş parçası, siper ve masa arasında hiçbir

boşluk bırakmamaya özen gösterin. Eğri veya bükülmüş

iş parçaları dönerek ve kayarak kesim sırasında testere

bıçağına sıkışabilir. İş parçasında çivi veya başka bir

yabancı madde bulunmamalıdır.

u Masayı iş parçası dışında tüm alet, talaş vb.den

temizlemeden testereyi kullanmayın. Dönen bıçağa

temas eden küçük artıklar veya gevşek odun parçaları

yüksek hızla fırlayabilir.

u Bir seferde sadece tek bir iş parçasını kesin. İstiflenen

çok sayıda iş parçası yeterli şekilde sabitlenemeyeceği

için kesim sırasında bıçağın düzgün çalışmasına engel

u Gönye testeresi kullanımdan önce düzgün ve sağlam

bir çalışma yüzeyi üzerine yerleştirilmeli ya da monte

edilmelidir. Düzgün ve sağlam bir çalışma yüzeyi, gönye

testeresinin dengesini kaybetme riskini düşürür.

u Yapacağınız işleri planlayın. Eğim veya gönye açısında

değişiklik yaptığınız zaman ayarlanabilir siperi her

zaman iş parçasını destekleyecek ve bıçak ve koruma

sistemine müdahale etmeyecek şekilde

ayarladığınızdan emin olun. Aleti açmadan ve masaya iş

parçası koymadan testere bıçağını bir simülasyon

kesiminden geçirin ve hiçbir engelleyici ve siper kesme

durumunun olmadığını teyit edin.

u Masanın üst kısmından daha geniş veya daha uzun iş

parçaları için masa genişletmesi, testere tezgahı gibi

parçalarla yeterli desteği sağlayın. Gönye testere

masasından daha uzun veya daha geniş olan iş parçaları,

yeterli destek sağlanmazsa eğilebilir. Kesilen parça veya

iş parçası eğrilirse alt korumayı kaldırabilir ya da testere

bıçağı tarafından fırlatılabilir.

u Başka bir kişiyi masa genişletmesi veya ek destek

olarak kullanmayın. İş parçasının yeterince

desteklenmemesi bıçağın sıkışmasına ya da iş parçasının

kesim sırasında dönmesine yol açarak operatörü, testere

bıçağına doğru sürükleyebilir.

u Kesilen parça döner haldeki testere bıçağına

sıkışmamalı ve hiçbir şekilde bastırılmamalıdır.

Örneğin uzunlamasına dayanaklarla sıkıştırıldığı takdirde,

kesilen parça bıçağa sıkışarak fırlayabilir.

u Çubuk veya boru gibi yuvarlak malzemeleri düzgün

şekilde desteklemek için daima mengene veya uygun

bir düzenek kullanın. Çubuklar, kesim sırasında dönerek

testere bıçağının iş parçasıyla birlikte elinizi kapmasına

u Testere bıçağını iş parçasına temas ettirmeden önce

tam hızına ulaşmasını bekleyin. Böylece iş parçasının

fırlama riski düşecektir.

u İş parçası veya bıçak sıkıştığı takdirde gönye

testeresini kapatın. Tüm hareketli parçaların

durmasını bekleyin ve fişi prizden çekin ve/veya

batarya kutusunu çıkarın. Daha sonra sıkışan

malzemeyi çıkarın. Sıkışmış iş parçası varken kesime

devam etmek kontrol kaybına ya da gönye testeresine

zarar gelmesine yol açabilir.

u Kesimi bitirdikten sonra düğmeyi kapatın, testere

başını aşağı indirin ve kesilen parçayı almadan önce

bıçağın durmasını bekleyin. Kayan bıçağın yakınına

elinizle uzanmanız tehlikelidir.u Aralıklı kesim yaparken ya da testere başı tamamen

aşağıda olmadan düğmeyi kapatırken testere sapını

sıkıca tutun. Testerenin kesme hareketi testere başının

aniden aşağıya inmesine ve dolayısıyla yaralanmalara yol

u Çalışma yerinizi temiz tutun. Malzeme karışımları

özellikle tehlikelidir. Hafif metal tozları yanabilir veya

u Körelmiş, çizilmiş, eğilmiş veya hasar görmüş testere

bıçaklarını kullanmayın. Kör veya yanlış doğrultulmuş

dişlere sahip testere bıçakları dar kesme hatlarında

yüksek sürtünmeye, sıkışmaya ve geri tepmeye neden

u Yüksek alaşımlı yüksek hızlı çelik (HSS çelik) testere

bıçakları kullanmayın. Bu testere bıçakları kolayca

u Her zaman mil deliklerine göre doğru boyutta ve

biçimde (elmas veya yuvarlak) olan testere bıçakları

kullanın. Testerenin montaj donanımına uymayan testere

bıçakları merkezden kaçar ve kontrol kaybına neden olur.

u Takılı lazeri başka tip bir lazerle değiştirmeyin. Bu

elektrikli el aletine uygun olmayan bir lazer insanlar için

u Elektrikli el aleti çalışırken hiçbir zaman kesme

yerinden kesme kalıntılarını, ahşap talaşlarını ve

benzerlerini almayın. Daima önce aletin kolunu boşa alın

ve sonra elektrikli el aletini kapatın.

u Çalışmanız bittiğinde soğumadan önce testere

bıçağını tutmayın. Testere bıçağı çalışma sırasında çok

u Elektrikli el aleti üzerindeki uyarı etiketlerini hiçbir

zaman okunamaz hale getirmeyin.

u Bu elektrikli el aleti bir uyarı etiketi ile teslim edilir

(Bakınız: Tablo «Semboller ve anlamları»).

Lazer ışınını başkalarına veya hayvanlara

doğrultmayın ve doğrudan gelen veya

yansıyan lazer ışınına bakmayın. Aksi

takdirde başkalarının gözünü kamaştırabilir,

kazalara neden olabilir veya gözlerde hasara neden

u Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli

olarak kapatın ve hemen başınızı başka tarafa çevirin.

u Işın kaynağını izlemek için dürbün ve benzeri optik

açıdan toplayıcı araçlar kullanmayın. Gözlerinize zarar

u Lazer ışınını dürbün veya benzeri araçlarla bakan

kişilere doğrultmayın. Bu kişilerin gözlerine zarar

u Lazer donanımında hiçbir değişiklik yapmayın. Bu

kullanım kılavuzunda tanımlanan ayar olanaklarından

tehlikesiz biçimde yararlanabilirsiniz.

Aşağıdaki semboller elektrikli el aletinizi kullanırken önemli

olabilir. Lütfen sembolleri ve anlamlarını zihninize iyice

yerleştirin. Sembollerin doğru yorumu elektrikli el aletini

daha iyi daha güvenli kullanmanıza yardımcı olur.

Semboller ve anlamları

Doğrudan optik enstrümanlarla

Lazer sınıfı 1M Elektrikli el aleti çalışır durumda

iken ellerinizi kesme alanına

uzatmayın. Testere bıçağına temas

ederseniz yaralanma tehlikesi

Koruyucu toz maskesi kullanın.

Koruyucu gözlük kullanın.

Kulak koruması kullanın.

Çalışırken çıkan gürültü kalıcı

işitme kayıplarına neden olabilir.

Tehlikeli alan! Ellerinizi,

parmaklarınızı veya kollarınızı

mümkün olduğu kadar bu

Gönye açısında kesme yaparken

konumu ayarlanabilir dayama rayı

dışarı çekilmelidir.

İş parçalarının boşlukta kalan uçları

testere tezgahı uzatmaları ile alttan

beslenmeli veya desteklenmelidir.

Testere bıçağının ölçülerine dikkat

edin. Testere bıçağının delik çapı

arada boşluk kalmadan alet miline

uymalıdır. Redüktör parçalarının

kullanılması gerekli olduğunda,

redüktör parçası ölçülerinin testere

bıçağı kalınlığına, delik çapına ve uç

mili çapına uygun olmasına dikkat

edin. Mümkün olduğu kadar testere

bıçağı ile birlikte teslim edilen

redüktör parçalarını kullanın.

Bosch Power Tools 1 609 92A 4D3 | (30.08.2018)160 | Türkçe

1 609 92A 4D3 | (30.08.2018) Bosch Power Tools

Semboller ve anlamları

Testere bıçağı çapı sembol

üzerindeki veriye uymalıdır.

Sıkıştırma kolu kapalı:

Alet kolunun ayarlanmış dikey

gönye açısı muhafaza edilir.

Sıkıştırma kolu açık:

Dikey gönye açıları ayarlanabilir.

Ürün ve performans açıklaması

Bütün güvenlik talimatını ve uyarıları

okuyun. Güvenlik talimatlarına ve uyarılara

uyulmadığı takdirde elektrik çarpmasına,

yangına ve/veya ciddi yaralanmalara neden

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat

Usulüne uygun kullanım

Bu elektrikli el aleti; sabit olarak ahşap malzemede düz hatlı,

uzunlamasına ve çapraz kesim işleri için tasarlanmıştır. –52°

ile +60° arası yatay gönye açıları ve –2° ile +47° arası dikey

gönye açıları mümkündür.

Bu elektrikli el aletinin gücü sert/yumuşak ahşapla yonga

levha ve elyaflı plakaların kesilmesine göre tasarlanmıştır.

Uygun testere bıçakları kullanılarak alüminyum profil

levhaların ve plastiklerin kesilmesi de mümkündür.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki

elektrikli el aleti resmindeki numaralarla aynıdır.

Açma/kapama şalteri emniyeti

Pandül koruma kapağı

Testere tezgahı uzatması

Konumu ayarlanabilir dayama rayı

Testere tezgahı uzatması sıkıştırma kolu

Gönye açısı skalası (yatay)

İstenen gönye açısı için tespit topuzu (yatay)

Gönye açısı ön ayarı kolu (yatay)

Gönye açısı göstergesi (yatay)

Standart gönye açıları için oluklar (yatay)

Standart gönye açıları 45°, 22,5° ve 33,9° için

Çekme tertibatı sabitleme vidası

İç altıgen anahtar (5 mm)

Vidalı işkence delikleri

Boylamasına dayanak noktası

Lazer açma/kapama şalteri (kesme hattı işareti)

İstenen gönye açısı için sıkıştırma kolu (dikey)

Gönye açısı skalası (dikey)

Gönye açısı göstergesi (dikey)

Standart gönye açısı 0° için dayanak (dikey)

Testere bıçağı tespiti için iç altıgen vida

Ayarlanabilir dayama rayı için kilitleme vidası

Lazer ışını çıkış deliği

Yerleştirme plakası vidaları

Boylamasına dayanak noktası için kilitleme vidası

Boylamasına dayanak noktası sıkma vidası

Lazer konumlandırma ayar vidası (paralellik)

Açı göstergesi vidası (dikey)

0° gönye açısı için dayama vidası (dikey)

45° gönye açısı için dayama vidası (dikey)

Açı göstergesi vidası (yatay)

Gönye açısı skalası ayar vidası (yatay)

Cırt cırtlı tutturma bandı

Lazer merceği kapağı

Şekli gösterilen veya tanımlanan aksesuar standart teslimat

kapsamında değildir. Aksesuarın tümünü aksesuar

programımızda bulabilirsiniz.Teknik veriler

01:2014 (EPTA Prosedürü

Koruma sınıfı / II / II / II / II / II Uygun testere bıçağı ölçüleri

Göbek çapı mm 30 30 25,4 25,4 25,4

Müsaade edilen iş parçası ölçüleri (Bakınız „Müsaade edilen iş parçası ölçüleri“, Sayfa165)

Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir..

Gürültü emisyon değerleri EN 62841-3-9 standardına göre

Elektrikli el aletinin A değerlendirmeli gürültü seviyesi tipik

olarak: Ses basıncı seviyesi 99dB(A); gürültü emisyon

seviyesi 112dB(A). Tolerans K=3dB.

Koruyucu kulaklık kullanın!

Bu talimatta belirtilen gürültü emisyon değeri standart bir

ölçme yöntemi ile ölçülmüştür ve elektrikli el aletlerinin

karşılaştırılmasında kullanılabilir. Bu değer gürültü

emisyonunun geçici olarak tahmin edilmesine uygundur.

Belirtilen gürültü emisyon değeri elektrikli aletin temel

kullanımını temsil etmektedir. Ancak elektrikli el aleti başka

uygulama türleri için, farklı uçlar veya yetersiz bakımla

kullanılacak olursa, gürültü emisyon değerinde farklılık

görülebilir. Bu da gürültü emisyonunu toplam çalışma

süresinde belirgin ölçüde yükseltebilir.

Gürültü emisyonunu tam olarak belirleyebilmek için aletin

kapalı olduğu süreleri veya açık olduğu halde gerçekten

kullanılmadığı süreleri de dikkate almanız gerekir. Bu da

toplam çalışma süresindeki gürültü emisyonunu belirgin

Montaj u Elektrikli el aletinin yanlışlıkla çalışmasına izin vermeyin. Montaj sırasında ve elektrikli el aletinin

kendinde çalışma yaparken şebeke fişi prize takılı

Elektrikli el aletini çalıştırmadan önce her defasında aşağıda

sıralanan parçaların teslim edilip edilmediğini kontrol edin:

– Testere bıçağı takılı gönye kesme makinesi

– Vidalı işkence (28)

– İç altıgen anahtar (33)

Not: Elektrikli el aletinde hasar olup olmadığını kontrol edin.

Elektrikli el aletini kullanmaya devam etmeden önce

Bosch Power Tools 1 609 92A 4D3 | (30.08.2018)162 | Türkçe

1 609 92A 4D3 | (30.08.2018) Bosch Power Tools

koruyucu donanımların veya hafif hasarlı parçaların eksiksiz

olup olmadıklarını ve usulüne uygun işlev görüp

görmediklerini dikkatli biçimde kontrol etmelisiniz. Hareketli

parçaların kusursuz biçimde çalıştıklarını, sıkışıp

sıkışmadıklarını ve hasarsız olup olmadıklarını kontrol edin.

Bütün parçaların doğru olarak takılmış olması ve düzgün

çalışmayı garanti edecek koşullara uyması gerekir.

Hasarlı koruma donanımları ve parçaları yetkili bir serviste

onarılmalı veya değiştirilmelidir.

Sabit veya esnek montaj

u Güvenli bir kullanımı garantiye almak için elektrikli el

aletini düz ve sağlam bir zemine (örneğin bir tezgaha)

Bir çalışma yüzeyine montaj (Bakınız: Resimler a1−a2)

– Elektrikli el aletini uygun bir vidalı bağlantı ile iş yüzeyine

tespit edin. Bunun için delikler (26) öngörülmüştür.

– Elektrikli el aletinin ayaklarını piyasada bulunan bir vida

kelepçeleri ile çalışma yüzeyine sabitleyin.

Bir Bosch çalışma masasına montaj

Bosch GTA çalışma masaları ayarlanabilir ayakları sayesinde

elektrikli al aletlerine her türlü zeminde tespit olanağı sağlar.

Çalışma masalarının iş parçası yatırma yüzeyleri uzun iş

parçalarını destekleme işlevi görür.

u Çalışma masası ekinde teslim edilen bütün uyarıları ve

talimatı okuyun. Uyarı ve talimat hükümlerine uyulmadığı

takdirde elektrik çarpması, yangın ve/veya ağır

yaralanmalar ortaya çıkabilir.

u Elektrikli el aletini takmadan önce çalışma masasını

doğru biçimde monte edin. Masanın çökmemesi için

kusursuz montaj önemlidir.

– Elektrikli el aletini çalışma masasına nakliye konumunda

Esnek yerleştirme (tavsiye edilmez!) (Bakınız: Resim a3)

Elektrikli el aletini düz ve sağlam bir yüzeye monte etmek

mümkün olmazsa, aleti geçici olarak devrilme emniyeti ile

yerleştirebilirsiniz.

u Devrilme emniyeti olmadan elektrikli el aleti güvenli

biçimde durmaz ve özellikle maksimum yatay ve/veya

dikel gönye açılarında kesme yaparken devrilebilir.

– Devrilme emniyetini (23) elektrikli el aleti çalışma

yüzeyinde düzgün biçimde duracak ölçüde içeri veya

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve

metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa

zararlı olabilir. Bu tozlara temas etmek veya bu tozları

solumak alerjik reaksiyonlara ve/veya kullanıcının veya onun

yakınındaki kişilerin nefes alma yollarındaki hastalıklara

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye

sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı

maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.

Asbest içeren malzemeler sadece uzmanlar tarafından

– Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz

emme tertibatı kullanın.

– Çalışma yerinizi iyi bir biçimde havalandırın.

– P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik

u Çalıştığınız yerde toz birikmemesine dikkat edin.

Tozlar kolayca alevlenebilir.

Toz ve talaş emme tertibatı toz, talaş veya iş parçası kırıkları

tarafından bloke edilebilir.

– Elektrikli el aletini kapatın ve fişi prizden çekin.

– Testere bıçağı tam olarak duruncaya kadar bekleyin.

– Blokajın nedenini belirleyin ve bu nedeni ortadan kaldırın.

Toz emdirme için talaş atma yerine (2) toz emme hortumu (Ø

35 mm) bağlayabilirsiniz.

– Toz emme hortumunu talaş atma yerine (2) bağlayın.

Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru tozları

vakumlarken özel elektrik süpürgesi (sanayi tipi elektrik

süpürgesi) kullanın.

Testere bıçağı değiştirme (bkz. Resimler b1–b4)

u Testere bıçağını takarken koruyucu iş eldivenleri

kullanın. Testere bıçağına temas halinde yaralanma

Sadece müsaade edilen maksimum hızları elektrikli el

aletinin boştaki devir sayısından yüksek olan testere

bıçaklarını kullanın.

Sadece bu kullanım kılavuzunda belirtilen tanıtım değerlerine

uygun, EN 847-1’e göre test edilmiş ve buna uygun olarak

işaretlenmiş testere bıçaklarını kullanın.

Sadece üretici tarafından bu elektrikli el aletinde kullanılması

tavsiye edilen ve işlemek istediğiniz malzemeye uygun

testere bıçaklarını kullanın. Bu, kesme işlemi esnasında

testere bıçağı dişlerinin aşırı ısınmasını önler.

Testere bıçağının sökülmesi

– Elektrikli el aletini çalışma konumuna getirin.

– İç altıgen vidayı (44) iç altıgen anahtarla (5 mm) (33)

çevirin ve aynı anda kilitleme yapıncaya kadar mil kilidine

– Mil kilidini (43) basılı tutun ve vidayı (44) saat hareket

yönünde çevirerek çıkarın (sol dişli vida!).

– Bağlama flanşını (45) çıkarın.

– Pandül hareketli koruyucu kapağı (11) sonuna kadar

– Pandül hareketli koruyucu kapağı bu pozisyonda tutun ve

testere bıçağını (12) çıkarın.

– Pandül hareketli koruyucu kapağı yavaşça tekrar aşağı

indirin.Testere bıçağının takılması

Eğer gerekiyorsa takmadan önce bütün parçaları temizleyin.

– Pandül hareketli koruyucu kapağı (11) arkaya getirin.

Pandül hareketli koruyucu kapağı bu pozisyonda tutun.

– Yeni testere bıçağını içteki bağlama flanşına (46)

u Takma işlemi esnasında dişlerin kesme yönünün

(testere bıçağı üzerindeki ok yönü) koruyucu kapak

üzerindeki ok yönü ile aynı olmasına dikkat edin!

– Pandül hareketli koruyucu kapağı yavaşça tekrar aşağı

– Bağlama flanşını (45) ve iç altıgen vidayı (44) takın.

Kilitleme yapıncaya kadar mil kilidine (43) basın ve vidayı

saat hareket yönünün tersine çevirerek sıkın.

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

Taşıma emniyeti (Bakınız: Resim A)

Taşıma emniyeti (36) elektrikli el aletinin farklı yerlerde

kullanılması için size kolaylık sağlar.

Taşıma emniyetinin açılması (çalışma konumu)

– Tutamaktaki alet kolunu (9) biraz aşağı indirin ve taşıma

emniyeti (36) üzerindeki yükü kaldırın.

– Taşıma emniyetini (36) sonuna kadar dışarı çekin.

– Alet kolunu yavaşça yukarı kaldırın.

Elektrikli el aletinin emniyete alınması (taşıma

– Eğer sıkılı ise, sabitleme vidasını (32) gevşetin. Alet

kolunu sonuna kadar öne çekin ve sabitleme vidasını

– Ayar vidasını (4) sonuna kadar yukarı vidalayın.

– Kesme masasını (16) kilitlemek için sabitleme topuzunu

– Tutamakla (9) alet kolunu yavaşça aşağı indirin.

– Taşıma emniyeti (36) sonuna kadar içeri itilebilecek

ölçüde alet kolunu aşağı indirin.

Kesme masasının uzatılması (Bakınız: Resim B)

Uzun iş parçalarının boşlukta kalan uçları alttan beslenmeli

veya desteklenmelidir.

Kesme masası, kesme masası uzatmaları (13) yardımı ile

sola veya sağ doğru büyütülebilir.

– Sıkma kolunu (17) yukarı kaldırın.

– Kesme masası uzatmasını (13) istediğiniz uzunluğa kadar

– Kesme masası uzatmasını sabitlemek için sıkma kolunu

(17) tekrar aşağı bastırın.

Dayama rayının kaydırılması

Gönye açılı kesme işlerinde kesme yönüne göre sol veya sağ

ayarlanabilir dayama rayını (15) sonuna kadar dışarı çekmek

veya bütünüyle çıkarmak gereklidir.

– Kilitleme vidasını gevşetin (47).

– Ayarlanabilir sol dayama rayını (15) sonuna kadar dışarı çekin.

– Kilitleme vidasını gevşetin (47).

– Ayarlanabilir sol dayama rayını (15) sonuna kadar dışarı çekin.

– Ayarlanabilir dayama rayını yukarı doğru kaldırarak çıkarın.

– Kilitleme vidasını çıkarın (47).

– Kilitleme vidasını gevşetin (47).

– Ayarlanabilir dayama rayını (15) sonuna kadar dışarı çekin.

– Kilitleme vidasını gevşetin (47).

– Ayarlanabilir dayama rayını (15) sonuna kadar dışarı çekin.

– Ayarlanabilir dayama rayını yukarı doğru kaldırarak çıkarın.

– Kilitleme vidasını çıkarın (47).

İş parçasının sabitlenmesi (Bkz. Resim E)

Çalışma güvenliğini optimum düzeyde tutabilmek için iş

parçasını daima sıkıştırmalısınız.

Sıkıştırılmak için çok küçük olan iş parçalarını işlemeyin.

– İş parçasını kuvvetlice dayama rayına (14) doğru bastırın.

– Aletle birlikte teslim edilen vidalı işkenceyi (28) kendisi

için öngörülen deliklerden (34) birine takın.

– Vidalı işkencenin dişli kolunu (48) iş parçası yüksekliğine

– Dişli kolu (48) iyice sıkın ve iş parçasını sabitleyin.

Yatay gönye açısının ayarlanması

Kesme işlerini hassas biçimde yapabilmek için, yoğun

kullanımdan sonra elektrikli el aletinin temel ayarlarını

Bosch Power Tools 1 609 92A 4D3 | (30.08.2018)164 | Türkçe

1 609 92A 4D3 | (30.08.2018) Bosch Power Tools

kontrol etmeniz ve gerektiğinde yeniden ayarlama yapmanız

gerekir (Bakınız „Temel ayarların kontrolü ve ayarlanması“,

Yatay standart gönye açısının ayarlanması (Bakınız:

Sık kullanılan yatay gönye açılarının hassas biçimde

ayarlanması için kesme masasında oluklar (25)

– Eğer sıkılmış durumda ise sabitleme topuzunu (21)

– Kolu (22) çekin ve kesme masasını (16) istediğiniz oluğa

kadar sola veya sağa çevirin.

– Kolu tekrar bırakın. Kol hissedilir biçimde oluğu

– Sabitleme topuzunu (21) tekrar sıkın.

İstenen yatay gönye açısının ayarlanması (Bakınız: Resim

Yatay gönye açısı 52° (sol taraflı) ile 60° (sağ taraflı)

arasındaki bir aralıkta ayarlanabilir.

– Eğer sıkılmışsa sabitleme topuzunu (21) gevşetin.

– Kolu (22) çekin ve aynı anda kendisi için öngörülen oluğu

kavrayıncaya kadar kilitleme kancasına (20) bastırın.

Kesme masası serbestçe hareket edebilecek duruma

– Sabitleme topuzundan ile kesme masasını (16) açı

göstergesi (24) istenen yatay gönye açısını gösterinceye

kadar sola veya sağa çevirin.

45° üzerindeki yatay gönye açısı için:

Kesme masası uzatmasını (13) sonuna kadar dışarı çekin

(Bakınız „ Kesme masasının uzatılması (Bakınız: Resim

– Sabitleme topuzunu (21) tekrar sıkın.

– Kolu (22) tekrar gevşetmek için (yatay standart gönye

açılarını ayarlamak için) kolu yukarı çekin.

Kilitleme kancası (20) başlangıç pozisyonuna geri döner

ve kol (22) tekrar olukları (25) kavrayabilir.

Dikey gönye açısının ayarlanması

Kesme işlerini hassas biçimde yapabilmek için, yoğun

kullanımdan sonra elektrikli el aletinin temel ayarlarını

kontrol etmeniz ve gerektiğinde yeniden ayarlama yapmanız

gerekir (Bakınız „Temel ayarların kontrolü ve ayarlanması“,

Dikey standart gönye açısının ayarlanması (Bakınız:

Sık kullanılan dikey gönye açılarını hızla ve hassas biçimde

ayarlayabilmek için 0°, 45°, 22,5° ve 33,9° açılar için

dayanaklar öngörülmüştür.

– Sıkıştırma kolunu (39) gevşetin.

– Dayanakları (29) veya (42) aşağıdaki gibi ayarlayın:

Dayanağı tamamen arkaya itin

Dayanağı tamamen öne çevirin

Dayanağı ortaya çevirin

Stoperi arka doğru çevirin

– Tutamaktan (9) tutarak alet kolunu istediğiniz pozisyona

– Sıkıştırma kolunu (39) tekrar sıkın.

İstenen dikey gönye açısının ayarlanması

Dikey gönye açısı –2° ile +47° arasındaki bir aralıkta

– Sıkıştırma kolunu (39) gevşetin.

– İlgili dayanağı (29) tamamen arkaya çevirin ve ilgili

dayanağı (42) tamamen öne çekin.

Böylece hareket alanının tamamı kullanıma sunulur.

– Tutamaktan tutarak alet kolunu (9) açı göstergesi (41)

istenen dikey gönye açısını gösterinceye kadar sola veya

sağa hareket ettirin.

– Alet kolunu bu pozisyonda tutun ve sıkıştırma kolunu (39)

u Şebeke gerilimine dikkat edin! Akım kaynağının

gerilimi elektrikli el aletinin tip etiketinde belirtilen

gerilimle aynı olmalıdır. 230 V ile işaretlenmiş

elektrikli el aletleri 220 V ile de çalıştırılabilir.

Açma (Bakınız: Resim I)

– Elektrikli el aletini çalıştırmak için önce kapama

emniyetini (7) ortaya getirin ve daha sonra açma/kapama

şalterine (8) basın ve şalteri basılı tutun.

Not: Güvenlik nedenleriyle açma/kapama şalteri (8)

kilitlenemez, çalışma esnasında sürekli olarak basılı

– Aleti kapatmak için açma/kapama şalterini (8) bırakın.

Yol alma (start) akımı sınırlaması

Elektronik yol alma akımı sınırlandırması start anında

elektrikli el aletinin performansını sınırlandırır ve 16 A’lik

sigorta ile çalışma olanağı sağlar.

Not: Açıldıktan hemen sonra elektrikli el aleti tam devir sayısı

ile çalışırsa, yol alma sınırlandırma sistemi işlev görmüyor

demektir. Bu gibi durumlarda elektrikli el aleti zaman

geçirmeden müşteri servisine yollanmalıdır, adresler

(Bakınız „Müşteri servisi ve uygulama danışmanlığı“,

Çalışırken dikkat edilecek hususlar

Genel kesme talimatı

u Kesme işlemine başlamadan önce sabitleme topuzunu

(21) ve sıkma kolunu (39) daima sıkın. Aksi takdirde

testere bıçağı iş parçası içinde sıkışabilir.u Bütün kesme işlerinde önce testere bıçağının hiçbir

zaman dayama rayına, vidalı işkenceye veya aletin

diğer parçalarına temas etmediğinden emin

olmalısınız. Eğer takılı ise yardımcı dayamakları

çıkarın veya bunların konumunu ayarlayın.

Testere bıçağını çarpma ve darbelere karşı koruyun. Testere

bıçağına yandan baskı uygulamayın.

Eğilmiş veya bükülmüş iş parçalarını işlemeyin. İş parçasının

her zaman dayama rayına dayanabilecek düz bir kenarı

Uzun ve ağır iş parçalarının boştaki uçları beslenmeli veya

Pandül hareketli koruyucu kapağın usulüne uygun olarak

işlev gördüğünden ve serbestçe hareket edebildiğinden emin

olun. Alet kolu aşağı indirildiğinde pandül hareketli koruyucu

kapak açılmalıdır. Alet kolu yukarı kaldırıldığında pandül

hareketli koruyucu kapak testere bıçağı üzerinde tekrar

kapanmalı ve alet kolunun en üst pozisyonunda

Kesme hattının işaretlenmesi (Bkz. Resim J)

Bir lazer ışını testere bıçağının kesme hattını gösterir. Bu

sayede iş parçası pandül koruma kapağı açılmadan kesme

yapılmak üzere hassas biçimde konumlandırılabilir.

– Lazer ışınını şalterle (38) açın.

– İş parçası üzerindeki işaretinizi lazer ışınının sağ kenarına

Not: Kesme işlemine başlamadan önce her defasında kesme

hattının kusursuz olarak gösterilip gösterilmediğini kontrol

edin (Bakınız „Lazerin hassas ayarı“, Sayfa166). Lazer ışını

örneğin yoğun kullanımdaki titreşimler nedeniyle kayabilir.

Kullanıcının pozisyonu (Bakınız: Resim K)

u Bedeninizi elektrikli el aleti önünde testere bıçağı ile

aynı çizgide bulundurmayın, her zaman testere

bıçağının yan tarafında durun. Bu yolla bedeninizi olası

bir geri tepmeye karşı korursunuz.

– Ellerinizi, parmaklarınızı ve kollarınızı dönmekte olan

testere bıçağından uzak tutun.

– Ellerinizi alet kolu önünde bulundurmayın.

Müsaade edilen iş parçası ölçüleri

Maksimum iş parçaları:

Yatay gönye açısı Dikey gönye açısı Yükseklik x

45° (sağ) 45° 45 x 225

Minimum iş parçaları (= Aletle birlikte teslim edilen vidalı

işkence (28) ile testere bıçağının soluna veya sağına

sabitlenebilir bütün iş parçaları): 100 x 40 mm (uzunluk x

maks. kesme derinliği (0°/0°): 70 mm

Besleme levhalarının değiştirilmesi (Bakınız: Resim L)

Kırmızı besleme levhaları (19) elektrikli el aletinin uzun süre

kullanımı sonucu aşınabilir.

Bozulan besleme levhalarını değiştirin.

– Elektrikli el aletini çalışma konumuna getirin.

– Vidaları (50) bir iç altıgen anahtarla (4 mm) sökün ve eski

besleme levhalarını çıkarın.

– Yeni ve doğru besleme levhasını yerine yerleştirin.

– Besleme levhalarını vidalarla (50) olası çekme

hareketinin bütün uzunluğunda testere bıçağı besleme

levhası ile temasa gelmeyecek biçimde mümkün olduğu

kadar sağa vidalayın.

– Sol besleme levhası için de aynı işlemi tekrarlayın.

u Kesme işlemine başlamadan önce sabitleme topuzunu

(21) ve sıkma kolunu (39) daima sıkın. Aksi takdirde

testere bıçağı iş parçası içinde sıkışabilir.

Çekme hareketi olmadan kesme (uç kesme) (Bakınız:

– Çekme hareketi olmadan kesme işleri için (küçük iş

parçaları), eğer sıkılmışsa, sabitleme vidasını (32)

gevşetin. Alet kolunu sonuna kadar dayama rayına (14)

doğru itin ve sabitleme vidasını (32) tekrar sıkın.

– Gerektiğinde istediğiniz yatay ve/veya dike gönye açısını

– İş parçasını ölçülerine uygun olarak sıkın.

– Elektrikli el aletini çalıştırın.

– Tutamaktan (9) tutarak alet kolunu yavaşça aşağı indirin.

– İş parçasını düzgün itme kuvveti ile kesin.

– Elektrikli el aletini kapatın ve testere bıçağı tam olarak

duruncaya kadar bekleyin.

– Alet kolunu yavaşça yukarı kaldırın.

Çekme hareketiyle kesme

– Çekme tertibatı (1) kesme yapmak için (geniş iş

parçaları), eğer sıkılmışsa sabitleme vidasını (32)

– Gerektiğinde istediğiniz yatay ve/veya dike gönye açısını

– İş parçasını ölçülerine uygun olarak sıkın.

– Alet kolunu dayama rayından (14) testere bıçağı iş

parçası önüne gelinceye kadar çekin.

– Elektrikli el aletini çalıştırın.

– Tutamaktan tutarak alet kolunu (9) yavaşça aşağı indirin.

– Alet kolunu dayama rayına (14) doğru bastırın ve iş

parçasını düzgün tempo ile kesin.

– Elektrikli el aletini kapatın ve testere bıçağı tam olarak

duruncaya kadar bekleyin.

– Alet kolunu yavaşça yukarı kaldırın.

Aynı uzunluktaki iş parçalarının kesilmesi (Bakınız:

Aynı uzunluktaki iş parçalarını basitçe kesmek için uzunluk

dayamağını (35) (aksesuar) kullanabilirsiniz.

Bosch Power Tools 1 609 92A 4D3 | (30.08.2018)166 | Türkçe

1 609 92A 4D3 | (30.08.2018) Bosch Power Tools

Uzunluk dayamağını kesme masası uzatmasının (13) her iki

tarafına da takabilirsiniz.

– Kilitleme vidasını (51) gevşetin ve uzunluk dayamağını

(35) sıkma vidası (52) üzerine yatırın.

– Kilitleme vidasını (51) tekrar sıkın.

– Kesme masası uzatmasını (13) istediğiniz uzunluğa

ayarlayın (Bakınız „ Kesme masasının uzatılması (Bakınız:

Resim B)“, Sayfa163).

Derinlik mesnedinin ayarlanması (oluk kesme) (Bakınız:

Bir oluk keserken derinlik mesnedi konumunu ayarlamanız

– Derinlik mesnedini (31) dışarı doğru hareket ettirin.

– Tutamaktan (9) tutarak alet kolunu istediğiniz pozisyona

– Ayar vidasını (4) vida ucu derinlik mesnedine (31) temas

edinceye kadar çevirin.

– Alet kolunu yavaşça yukarı kaldırın.

Eğimli veya yuvarlak iş parçalarını kesme için bunları

kaymaya karşı özel olarak emniyete almalısınız. Kesme

hattında iş parçası, dayama rayı ve kesme masası arasında

hiç aralık olmamalıdır.

Gerekiyorsa özel tutucular hazırlamalısınız.

Temel ayarların kontrolü ve ayarlanması

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

Hassas kesme işleminin güvenceye alınabilmesi için yoğun

kullanımdan sonra elektrikli el aletinin temel ayarlarını

kontrol etmelisiniz ve gerekiyorsa ayarları yeniden

Bunun için deneyime ve özel aletlere ihtiyacınız vardır.

Bosch Müşteri Servisi bu işlemi hızlı ve güvenilir biçimde

Lazerin hassas ayarı

Not: Lazer fonksiyonunu test edebilmek için elektrikli el

aletinin akım şebekesine bağlı olması gerekir.

u Lazeri ayarlarken (örneğin alet kolunu hareket

ettirirken) hiçbir zaman açma/kapama şalterine

basmayın. Elektrikli el aletinin istenmeden çalışması

yaralanmalara neden olabilir.

– Elektrikli el aletini çalışma konumuna getirin.

– Kesme masasını (16) oluğa kadar (25) 0° için çevirin. Kol

(22) hissedilir biçimde oluğu kavramalıdır.

Kontrol (Bakınız: Resim P1)

– İş parçası üzerinde düz bir kesme hattı çizin.

– Tutamaktan (9) tutarak alet kolunu yavaşça aşağı indirin.

– İş parçasını testere bıçağı dişleri kesme hattı ile aynı

hizaya gelecek biçimde doğrultun.

– İş parçasını bu pozisyonda tutun ve alet kolunu tekrar

yavaşça yukarı kaldırın.

– İş parçasını sıkın.

– Şalterle (38) lazer ışınını açın.

Alet kolu aşağı indirilse de lazer ışını kesme hattının bütünü

ile aynı hizada olmalıdır.

Ayarlama (Bkz. Resim P2)

– Ayar vidasını (53) uygun bir tornavida ile lazer ışını iş

parçası üzerinde kesme hattının bütünü ile aynı hizaya

gelinceye kadar çevirin.

Saat hareket yönünün tersine çevirme lazer ışınını soldan

sağa, saat hareket yönünde çevirme ise sağdan sola hareket

Dikey standart gönye açısının 0° ayarlanması

– Elektrikli el aletini çalışma konumuna getirin.

– Kesme masasını (16) oluğa kadar (25) 0° çevirin. Kol

(22) hissedilir biçimde oluğu kavramalıdır.

Kontrol (Bakınız: Resim Q1)

– Açı masdarını 90°'ye ayarlayın ve kesme masası (16)

üzerine yerleştirin.

Açı masdarının kolu bütün uzunluğu boyunca testere bıçağı

(12) ile aynı hizada olmalıdır.

Ayarlama (Bakınız: Resim Q2)

– Sıkıştırma kolunu (39) gevşetin.

– Dayanağı (42) sonuna kadar arkaya itin.

– Dayanak vidasının (55) karşı somununu piyasada bulunan

bir halka veya çatal anahtarla (10mm) gevşetin.

– Dayanak vidasını, açı mastarının kolunun bütün uzunluğu

boyunca testere bıçağı ile aynı hizaya gelinceye kadar

içeri veya dışarı çevirin.

– Sıkıştırma kolunu (39) tekrar sıkın.

– Daha sonra dayanak vidasının (55) karşı somununu tekrar

Açı göstergesi (41) ayarlama işleminden sonra skalanın 0°

işareti (40) ile aynı çizgide değilse, vidayı (54) piyasada

bulunan bir yıldız tornavida ile gevşetin ve açı göstergesini 0°

işareti boyunca doğrultun.

Dikey standart gönye açısının 45° ayarlanması

– Elektrikli el aletini çalışma konumuna getirin.

– Testere tezgahını (16) oluğa (25) 0° kadar çevirin. Kol

(22) hissedilir biçimde oluğu kavramalıdır.

– Dayanağı (29) sonuna kadar öne çevirin.

– Sıkıştırma kolunu (39) gevşetin.

– Tutamaktan (9) tutarak alet kolunu dayanak vidası

dayanak (29) üzerine gelinceye kadar sola doğru hareket

Kontrol (Bkz. Resim R1)

– Açı mastarını 45°'ye ayarlayın ve testere tezgahı (16)

üzerine yerleştirin.

Açı masdarının kolu bütün uzunluğu boyunca testere bıçağı

(12) ile aynı hizada olmalıdır.

Ayarlama (Bkz. Resim R2)

– Dayanak vidası (56) karşı somunun piyasada bulunan bir

ring veya çatal anahtarla (10mm) gevşetin.

– Dayanak vidasını, açı mastarının kolunun bütün uzunluğu

boyunca testere bıçağı ile aynı hizaya gelinceye kadar

içeri veya dışarı çevirin.

– Sıkıştırma kolunu (39) tekrar sıkın.– Daha sonra dayanak vidasının (56) karşı somununu tekrar

Eğer açı göstergesi (41) ayarlama işleminden sonra skalanın

45° işareti (40) ile aynı çizgide değilse, önce bir kez daha

dikey gönye açısını 0° ve açı göstergesini kontrol edin. Daha

sonra 45° dikey gönye açısının ayarını kontrol edin.

Yatay gönye açısı skalasının doğrultulması

– Elektrikli el aletini çalışma konumuna getirin.

– Kesme masasını (16) oluğa (25) 0° kadar çevirin. Kol

(22) hissedilir biçimde olukta kavrama yapmalıdır.

Kontrol: (Bakınız: Resim S1)

– Açı masdarını 90°'ye ayarlayın ve dayama rayı (14) ile

testere bıçağı (12) arasına kesme masasında (16)

Açı masdarının kolu bütün uzunluğu boyunca testere bıçağı

(12) ile aynı hizada olmalıdır.

Ayarlama: (Bakınız: Resim S2)

– Dört ayar vidasını (58) bir yıldız tornavida ile gevşetin ve

skala ile birlikte testere tezgahını (16) (18) açı mastarının

kolu bütün uzunluğu boyunca testere bıçağı ile aynı hizaya

gelinceye kadar çevirin.

– Vidaları tekrar sıkın.

Açı göstergesi (24) ayarlama işleminden sonra skalanın 0°

işareti (18) aynı çizgide değilse, vidayı (57) bir yıldız

tornavida ile gevşetin ve açı göstergesini 0° işareti boyunca

Nakliye (Bakınız: Resim T)

Elektrikli el aletini nakletmeden önce şu işlemleri

– Eğer sıkılmışsa, sabitleme vidasını (32) gevşetin. Alet

kolunu sonuna kadar öne çekin ve sabitleme vidasını

– Derinlik mesnedinin (31) sonuna kadar içeri bastırılmış

olduğundan ve ayar vidasının (4) alet kolu hareket

ettirilirken derinlik mesnedine temas etmeden oluğa

yerleştiğinden emin olun.

– Elektrikli el aletini taşıma konumuna getirin.

– Elektrikli el aletine sabit olarak takılamayan bütün

Nakliye esnasında kullanılmayan testere bıçaklarını

mümkünse kapalı bir kaba yerleştirin.

– Şebeke bağlantı kablosunu cırt cırtlı tutturma bandına

– Elektrikli el aletini taşıma tutamağından (3) tutarak taşıyın

veya testere tezgahının yan tarafındaki tutamak

girintilerinden (27) tutun.

u Elektrikli el aletini taşırken sadece taşıma donanımını

kullanın ve hiçbir zaman koruyucu donanımlardan

tutarak aleti taşımayın.

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

u İyi ve güvenli çalışabilmek için elektrikli el aletini ve

havalandırma aralıklarını temiz tutun.

Yedek bağlantı kablosu gerekli ise, güvenliğin tehlikeye

düşmemesi için Bosch’tan veya yetkili bir servisten temin

Pandül hareketli koruyucu kapak her zaman serbest hareket

edebilmeli ve kendiliğinden kapanmalıdır. Bu nedenle pandül

hareketli koruyucu kapağın çevresini her zaman temiz tutun.

Her çalışmadan sonra toz ve talaşı basınçlı hava veya fırçayla

Kayıcı makarayı (6) düzenli aralıklarla temizleyin.

Lazer ünitesini temizlemek için lazer kapağını (60) dışarı

çevirin ve biriken tozu bir fırça ile temizleyin (Bakınız: Resim

Vidalı işkence 1 609 B04 224

Yerleştirme plakaları 1 609 B03 717

Toz torbası 1 609 B05 010

Boylamasına dayanak noktası 1 609 B02 365

Boylamasına dayanak noktası kilitleme

Levha malzeme, paneller ve çıtalar için testere bıçakları

Testere bıçağı 216 x 30 mm, 48 dişli 2 608 640 641

Plastik ve demir dışı metaller için testere bıçakları

Bütün laminant zemin türleri için testere bıçakları

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek

parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşleri

ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları

hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip

etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek

parçaları 7 yıl hazır tutar.

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan

E-mail: bpsasalbobinaj@hotmail.com

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu

TOO “Robert Bosch” Power Tools, Satış Sonrası Servis

bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine

Elektrikli el aletlerini evsel çöplerin içine

Sadece AB ülkeleri için:

Eski elektrikli el aletleri ve elektronik aletlere ilişkin

2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek

tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım

ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmakve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden

kazanım merkezlerine gönderilmek zorundadır.

Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin

geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan

Teknik belgelerin bulunduğu yer: *
