BRUKSANVISNING GCM 8 SJL BOSCH

- Tryk emnet hårdt mod anslagsskinnen (14).

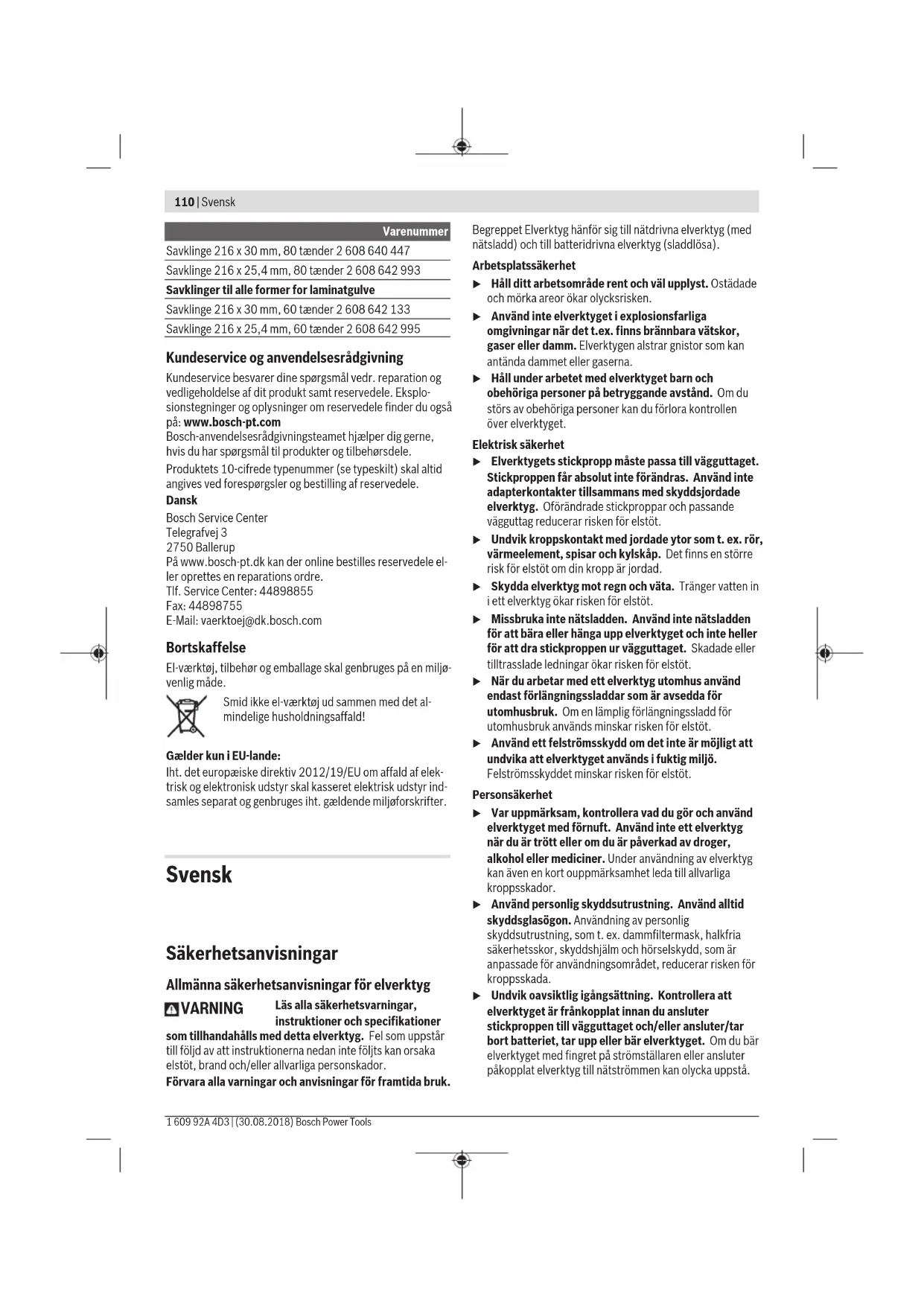

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs alla säkerhetsvarningar, instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.

▶ Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsvarningar för geringsågar

Geringsågar är avsedda för att såga trä eller träliknande produkter. De kan inte användas med slipande kaphjul för att kapa järnhaltiga ämnen såsom stänger, stag, bultar, tappar, etc. Slipdamm leder till att rörliga delar, såsom det nedre skyddet, fastnar. Gnistor vid genomgångsslipning brännskadar det nedre skyddet, sågspårinsatsen och andra plastdelar.
Använd om möjligt klämmor för att hålla fast arbetsstycket. Om du håller i arbetsstycket med handen skall handen alltid vara minst 100 mm från endera sidan av sågbladet. Såga inte bitar som är så små att de inte på ett säkert sätt kan hållas fast med en klämma eller med handen. Om din hand är för nära sågbladet finns det en ökad risk för att du skall skadas vid kontakt med sågbladet.
Arbetsstycket skall sitta fastklämt eller så skall det hållas mot både staketet och bordet. Mata inte in arbetsstycket mot bladet och frihandssåga inte på något sätt. Arbetsstycken som inte är fästa ordentligt eller som rör sig kan slungas iväg i hög hastighet och förorsaka personskador.
Skjut sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att såga lyfter du såghuvudet och drar det över arbetsstycket utan att såga, starta motorn, tryck ner såghuvudet och skjut sågen genom arbetsstycket. Om du sågar genom att dra kommer sågbladet att klättra upp på toppen av arbetsstycket och sedan kastas bladenheten väldsamt mot dig.
För aldrig handen över den avsedda såglinjen, vare sig framför eller bakom sågbladet. Att stötta arbetsstycket med korsade händer, dvs. hålla arbetsstycket till höger om sågbladet med din vänstra hand eller vice versa är mycket farligt.
Håll inte handen bakom staketet närmare än 100 mm från endera sida av sågbladet för att ta bort träflisor eller av någon annan orsak med bladet roterar. Hur nära det roterande sågbladet är din hand kan vara svårt att se och du kan får svåra skador.
Inspektera arbetsstycket innan du sågar. Om arbetsstycket är böjt eller vridet skall det klämmas fast med den yttre böjda ytan mot staketet. Kontrollera alltid att det inte finns något mellanrum mellan arbetsstycket, staketet och bordet utmed såglinjen. Böjda slagna arbetsstycken kan vrida eller vända sig och leda till att det roterande sågbladet fastnar medan du sågar. Det får inte finnas några spikar eller främmande objekt i arbetsstycket.
Använd inte sågen innan bordet är rent från verktyg, träbitar etc., utom arbetsstycket. Skräp eller lösa

112 | Svensk

träbitar eller andra objekt, som kommer i kontakt med det rörliga bladet kan slungas iväg med hög hastighet.

Kapa endast ett arbetsstycke åt gången. Flera staplade arbetsstycken kan inte klämmas fast eller förankras ordentligt och kan fastna i bladet eller vända sig under sågningen.
- Kontrollera att geringsågen är monterad eller placerad på en vågrät och stabil arbetsyta innan den används. En jämn och stabil yta minskar risken för att geringsågen skall bli ostadig.
Planera ditt arbete. Varje gång du ändrar vinkel- eller geringvinkelinställningarna kontrollerar du att staketet är rätt inställt för att ge stöd åt arbetsstycket och att det inte påverkar bladet eller skyddssystemet. Utan att sätta på verktyget och utan att ha något arbetsstycke på bordet för du sågbladet genom en hel simulerad sågning för att säkerställa att det inte finns några eller risk för att såga i staketet.
- Om arbetsstycket är bredare eller längre än bordsytan skall det finnas lämpligt stöd i form av t.ex. bordsförlängning, sågbock etc. Arbetsstycken som är längre eller bredare än geringsågbordet kan välta om de inte stöttas på lämpligt sätt. Om den avsågade delen eller arbetsstycket tippar kan det nedre skyddet lyftas eller slungas iväg av sågbladet.
Använd inte en medhjälpare som ersättning för en bordsförlängning eller som ett ytterligare stöd. Ett ostadigt stöd för arbetsstycket kan förorsaka att bladet fastnar eller vänder sig under sågningen och sedan dra dig och medhjälparen mot det roterande bladet.
Den avsågade delen får inte på något sätt tryckas eller klämmas mot det roterande sågbladet. Om den avsågade delen hämmas på något sätt, t.ex. genom att använda längdstopper kan den kilas fast mot bladet och slungas iväg våldsamt.
Använd alltid en klämma eller annan fixering, som utformats för att på ett korrekt sätt stötta runda material, som t.ex. käppar eller rör. Käppar har en tendens att rulla medan de sågas, vilket leder till att bladet biter och sedan dras arbetsstycket in i bladet tillsammans med din hand.
- Bladet skall ha uppnått full arbetshastighet innan du börjar såga. Det minskar risken för att arbetsstycket skall slungas iväg.
- Om arbetsstycket eller bladet fastnar skall geringsågen stängas av. Vänta tills alla rörliga delar har stannat och dra ut stickkontakten ur vägguttaget eller ta bort batteripaketet. Ta sedan bort det fastnade materialet. Om du fortsätter såga med ett arbetsstycke som fastnat kan leda till att du förlorar kontrollen över geringsågen eller skadar den.
▶ Efter att ha avslutat sågningen stänger du av sågen, håller ner såghuvudet och väntar på att bladet har stannat innan den avsågade biten tas bort. Det är farligt att låta händerna komma i närheten av det roterande bladet.

Håll i handtaget hårt om du skall göra en sågning som inte klyver materialet helt eller om du stänger av sågen innan såghuvudet är helt nere i den nedersta positionen. Om sågningen avbryts kan såghuvudet tryckas ner vilket leder till en risk för personskador.
Håll arbetsplatsen ren. Materialblandningar är speciellt farliga. Lättmetallstoft kan brinna eller explodera.
Använd inte oskarpa, sprickiga, deformerade eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag.
Använd inte sågklingor i höglegerat snabbstål (HSSstål). Dessa sågklingor kan lätt brytas sönder.
Använd alltid sågblad med korrekt storlek och form på hålmarkeringen (diamant eller rund). Blad som inte passar tillsammans med verktyget roterar ocentrerat och gör att du tappar kontroll över verktyget.
Byt inte ut monterad laser mot en laser av annan typ. En laser som inte passar till detta elverktyg kan innebära fara för personer.
Avlägsna inte snittrester, träspån e.dyl. från sågsnittsområdet när elverktyget är igång. För först verktygsarmen till viloläget och koppla sedan från elverktyget.
Rör inte sågklingan efter arbetet innan den svalnat. Sågklingan blir mycket het under arbetet.
Håll varselskyltarna på elverktyget tydligt läsbara.
▶ Elverktyget levereras med en varningsskylt (se tabellen "Symboler och deras betydelse").

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka

olyckor eller skada ögat.

• Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.
  Använd inga optiskt samlande instrument såsom kikare osv. för att betrakta strålningskällan. Dina ögon kan skadas.
  Rikta inte in laserstrålen på personer som ser genom en kikare eller liknande. Dina ögon kan skadas.
  Gör inga ändringar på laseranordningen. De inställningsmöjligheter som beskrivs i denna bruksanvisning kan du använda utan risk.

Symboler

Beakta symbolerna nedan som kan vara viktiga för elverktygets användning. Lägg på minne symbolerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda elverktyget.

Symboler och deras betydelse

IEC 00625-1-2014 • 0.30mm, 050 mm LASER RADIATION O NOT EXPOSE USERS OF TELESCOPIC OPTICS ASS 1N LASER PRODUCT

Laserstrålning Titta inte direkt in i lasern med

Symboler och deras betydelse

	teleoptikLaser klass 1M
	Häll händerna på betryggande avständ från sågområdet när elverktyget är påkopplat. Kontakt med sågbladet medför risk för personskada.
	Bär dammskyddsmask.
	Bär skyddsglasögon.
	Bär hörselskydd. Risk finns för att buller leder till hörselskada.
	Riskområde! Häll händerna, fingrarna och armarna på betryggande avständ från detta område.
	Vid sågning av geringsvinklar ska den justerbara anslagsskenan dras utåt.
	Den fria ändan på långa arbetsstycken måste alltid pallas upp eller stödjas med hjälp av sågbordsförlängningar.
ø max.216mm	Beakta sågklingans dimensioner. Centrumhålet skall passa på verktygsspindeln och vara utan spel. Om en användning av reduceringsstycken är nödvändig är det viktigt att se till att reduceringsdelens mått passar till stambladstjockleken, till sågbladets håldiameter och till verktygsspindelns diameter. Använd om möjligt de reduceringsstycken som medföljer sågbladet.Sågbladsdiametern skall motsvara uppgiften på symbolen.

Symboler och deras betydelse

	Klämspak stängd:Verktygsarmens inställda vertikalageringsvinkel hålls.
	Klämspak öppen:Vertikala geringsvinklar kan ställasin.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak linje i trä. Horisontella geringsvinklar på -52° till +60° samt vertikala geringsvinklar på -2° till +47° är möjligt. Elverktyget har konstruerats för sågning av hårt och mjukt trä, samt av spån- och fiberplattor. Med lämpliga sågklingor kan även aluminiumprofiler och plast sågas.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

(1) Draganordning
(2) Spånutkast
(3) Transporthandtag
(4) Djupanslagets justerskruv
(5) Laserskydd
(6) Glidrulle
(7) Startspärr för på-/av-strömbrytare
(8) På-/av-strömbrytare
(9) Handtag
(10) Skyddskåpa
(11) Pendlande klingskydd
(12) Sågblad
(13) Sågbordsförlängning
(14) Anslagsskena
(15) Justerbar anslagsskena
(16) Sågbord
(17) Spännspak för sågbordsförlängning
(18) Skala för geringsvinkel (horisontal)
(19) Insatsplatta
(20) Arreteringsklammer

(21) Spärrknapp för valfri geringsvinkel (horisontal)

114 | Svensk

(22) Spak för förinställning av geringsvinkel (horisontal)

(23) Tippskydd

(24) Vinkelvisare för geringsvinkel (horisontell)

(25) Jack för standardgeringsvinklar (horisontellt)

(26) Monteringshål

(27) Greppfördjupningar

(28) Skruvtving

(29) Anslag standard-geringsvinkel 45°, 22,5° och 33,9° (vertikal)

(30) Spånavvisare

(31) Djupanslag

(32) Draganordningens arreteringsskruv

(33) Insexnyckel (5 mm)

(34) Hål för skruvtving

(35) Längdanslag ^4

(36) Transportsäkring

(37) Laservarningsskylt

(38) På-/av-strömbrytare för laser (laserlinje)

(39) Klämspak för valfri geringsvinkel (vertikal)

(40) Skala för geringsvinkel (vertikal)

(41) Indikation för geringsvinkel (vertikal)

(42) Anslag för standardmässig geringsvinkel 0° (vertikal)

(43) Spindellåsning

(44) Insexskruv för sågklingans infästning

(45) Spännfläns

(46) Inre spännfläns

(47) Den inställningsbara anslagsskenans arreteringsskruv

(48) Gängstång

(49) Utgångsöppning laserstrålning

(50) Skruvar för inmatningsplatta

(51) Längdanslagets arreteringsskruv ^A)

(52) Längdanslagets klämskruv ^4

(53) Inställningsskruv för laserpositionering (parallellitet)

(54) Skruv för vinkelvisare (vertikal)

(55) Anslagsskruv för 0°-geringsvinkel (vertikal)

(56) Anslagsskruv för 45°-geringsvinkel (vertikal)

(57) Skruv för vinkelindikator (horisontal)

(58) Ställskruvar för geringsvinkelns skala (horisontalt)

(59) Kardborrband

(60) Laserlinjens kåpa

A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Artikelnummer		3 601 M19 161	3 601 M19 1..	3 601 M19 1C1	3 601 M19 181	3 601 M19 141
						3 601 M19 1B1
						3 601 M19 1K1
Upptagenmärkeffekt	W	1250 1600	1250	1400	1600
Tomgångsvarvtal min	-1	5600		5600	5600
Startströmsbegränsning		●●●●●
Lasertyp nm 650 650 650 650 650
	mW < 0,39 < 0,39 < 0,39 < 0,39 < 0,39
Laserklass 1M 1M 1M 1M
Divergenslaserlinje	mrad(helvinkel)	1,0		1,0	1,0	1,0
Vikt enligt EPTA-Procedure01:2014	kg 17,3	17,3	17,3	17,3	17,3
Skyddsklass		☐/II	☐/II	☐/II	☐/II	☐/II
Mätt för lämpliga sågklingor
Sågklingansdiameter	mm 216	216	216	216

Tillåtna mått på arbetsstycket (se „Tillåtna mått på arbetsstycket“, Sidan 118)
Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Bullerinformation

Bullervärden framtagna enligt EN 62841-3-9.

Elverktygets A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 99 dB(A); ljudeffektnivå 112 dB(A). Osäkerhet K = 3 dB.

Bär hörselskydd!

Mätningen av den bullernivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av bullernivån. Den angivna bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan bullernivån avvika. Härvid kan bullernivån under arbetsperioden öka betydligt. För en exakt bedömning av bullernivån bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar bullerbelastningen för den totala arbetsperioden betydligt.

Montage

▶ Undvik oavsiktlig start av elverktyget. Under montering och alla arbeten på elverktyget får stickproppen inte vara ansluten till nätströmmen.

Leveransen omfattar

Kontrollera innan elverktyget tas i drift första gången att alla nedan angivna delar medlevererats:

• Panelsåg med monterad sågklinga
• Skruvtving (28)
• Insexnyckel (33)

Anmärkning: Kontrollera elverktyget avseende skador. Före fortsatt användning av elverktyget måste skyddsanordningarna eller lätt skadade delar noggrant undersökas avseende felfri och ändamålsenlig funktion. Kontrollera att de rörliga delarna fungerar felfritt, inte kärvar och att de är oskadade. Alla komponenter ska vara korrekt monterade och uppfylla alla villkor för att kunna garantera en felfri drift. Skadade skyddsanordningar och delar ska repareras eller bytas ut hos en auktoriserad fackverkstad.

Stationärt eller flexibelt montage

För att en säker hantering ska kunna garanteras bör elverktyget monteras på ett plant och stabilt arbetsbord (arbetsbänk).

Montage på en arbetsyta (se bilder a1-a2)

- Spänn fast elverktyget på arbetsbordet med hjälp av lämpliga skruvar. Använd för detta ändamål borrhålen (26).

eller

- Spänn fast elverktygets apparatfötter i arbetsytan med skruvtvingar.

Montering på ett Bosch-arbetsbord

GTA-arbetsborden från Bosch håller med i höjdled justerbara stödben elverktyget stadigt på alla underlag. Arbetsstyckets stöd på arbetsbordet stöttar upp långa arbetsstycken.

Läs noga varningsinstruktionerna och anvisningarna för arbetsbordet. Fel som uppstår till följd av att varningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Sätt ihop arbetsbordet korrekt innan elverktyget monteras. En korrekt montering är viktig för att bordet inte ska braka ihop under arbetet.
- Montera elverktyget på arbetsbordet i transportläge.

Flexibel uppställning (rekommenderas ej) (se bild a3)

Om det i undantagsfall inte skulle vara möjligt att montera elverktyget på en jämn och stabil arbetsyta kan du provisoriskt ställa upp det med ett tippskydd.

- Utan tippskyddet står inte elverktyget säkert och kan välta, särskilt vid sågning av maximala horisontella och/eller vertikala geringsvinklar.

- Vrid in eller ut tippskyddet (23) så långt tills elverktyget står rakt på arbetsytan.

Damm-/spånutsugning

Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

- Använd om möjligt en för materialet lämplig dammutsugning.

- Se till att arbetsplatsen är väl ventilerad.

- Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

116 | Svensk

▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Damm-/spånutsugningen kan blockeras av damm, spån eller fragment av arbetsstycket.

- Stäng av elverktyget och dra stickkontakten ur vägguttaget.

– Vänta tills sågklingan har stannat helt.

- Ta reda på orsaken till blockeringen och åtgärda problemet.

Extern utsugning

För att suga bort stoft kan du också ansluta en dammsugarslang (∅ 35 mm) till spånutmatningen (2).

- Anslut dammsugarslangen till spånutmatningen (2).

Dammsugaren måste vara lämplig för det material som ska bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare.

Byta sågklinga (se bilderna b1-b4)

Använd skyddshandskar vid montering av sågklingan.

Risk för personskador vid beröring av sågbladet.

Använd endast sågklingor vilkas högsta tillåtna hastighet är högre än elverktygets tomgångsvarvtal.

Använd endast sågklingor som motsvarar de i instruktionsboken angivna specifikationerna, som testats enligt EN 847-1 och försetts med godkännandemärke.

Använd endast de sågklingor som elverktygets tillverkare rekommenderar och sådana som är lämpliga för de material som ska bearbetas. Det förhindrar en överhettning av sågtänderna vid sågningen.

Borttagning av sågklinga

• Ställ elverktyget i arbetsläge.
• Vrid insexskruven (44) med insexnyckeln (5 mm) (33) och tryck samtidigt spindellåsningen (43)tills den snäpper fast.
• Håll spindellåsknappen (43) nedtryckt och skruva medurs bort skruven (44) (vänstergängad!).
• Ta bort spännflänsen (45).
• Sväng pendelskyddet (11) bakåt ända till anslag.
• Håll pendelskyddskåpan i denna position och ta ut sågbladet (12).
• För pendelskyddskåpan längsamt nedåt igen.

Montering av sågklinga

Om så behövs, rengör alla tillhörande delar före återmontering.

Förskjuta anslagsskenan

(se bilder C-D)

• Sväng pendelskyddet (11) bakåt. Håll pendlande klingskyddet i detta läge.

• Sätt den nya sågklingan på den inre spännflänsen (46).

• Kontrollera vid montering att tändernas skärriktning (i pilens riktning på sågklingan) överensstämmer med pilens riktning på klingskyddet!

• För pendelskyddskåpan långsamt nedåt igen.
• Sätt på spännflänsen (45) och insexskruven (44). Tryck spindelarreteringen (43)tills den snäpper fast och dra åt skruven motsols.

Drift

▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Transportsäkring (se bild A)

Transportsäkringen (36) underlättar hanteringen av elverktyget vid transport till olika användningsplatser.

Upplåsning av spärren (arbetsläge)

• Tryck verktygsarmen i handtaget (9) lätt nedåt för att avlasta transportsäkringen (36).
  – Dra helt ut transportsäkringen (36).
• För verktygsarmen långsamt uppåt.

Så här säkras elverktyget (transportläge)

• Lossa arreteringsskruven (32), om denna är åtdragen. Dra verktygsarmen helt framåt och dra åt arreteringsskruven igen.
• Skruva justeringsskruven (4) helt uppåt.
• För att arretera sågbordet (16) drar du åt arreteringsknoppen (21).
• För verktygsarmen långsamt nedåt med handtaget (9).
• För verktygsarmen nedåt så längt tills transportsäkringen (36) går att trycka in helt och hållet.

Förberedande arbeten

Förlänga sågbord (se bild B)

Fria ändan på långa arbetsstycken måste alltid pallas upp eller stödas.

Sågbordet kan förstoras åt vänster eller höger med sågbordsförlängningarna (13).

• Fäll upp klämspaken (17).
• Dra ut sågbordsförlängningen (13) till önskad längd.
• För att fixera sågbordsförlängningen, dra klämspaken (17) nedåt igen.

Vid sågning av geringsvinklar måste du, beroende på sågningsriktningen, dra ut eller helt ta bort den vänstra eller högra inställningsbara anslagsskenan (15).

Vertikal geringsvinkel	Horisontell geringsvinkel
-2°– 47°(vänster)	≤ 44°(vänster)	– Lossa arreteringsskruven (47).– Dra den vänstra inställningsbara anslagsskenan (15) helt och hålllet utåt.
-2°– 47°(vänster)	≥ 45°(vänster)	– Lossa arreteringsskruven (47).– Dra den vänstra inställningsbara anslagsskenan (15) helt och hålllet utåt.– Lyft bort anslagsskenans förlängning uppåt.– Ta bort arreteringsskruven (47).
-2°– 47°(vänster)	≤ 44°(höger)	– Lossa arreteringsskruven (47).– Dra den högra inställningsbara anslagsskenan (15) helt och hålllet utåt.
-2°– 47°(vänster)	≥ 45°(höger)	– Lossa arreteringsskruven (47).– Dra den högra inställningsbara anslagsskenan (15) helt och hålllet utåt.– Lyft bort anslagsskenans förlängning uppåt.– Ta bort arreteringsskruven (47).

Fästa arbetsstycket (se bild E)

För optimal arbetssäkerhet ska arbetsstycket alltid spännas fast.

Bearbeta inte arbetsstycken som är så små att de inte kan spännas fast.

- Tryck arbetsstycket stadigt mot anslagsskenan (14).

• Stick in medföljande skruvtving (28) i ett härför avsett håll (34).
• Anpassa gångstången (48) till skruvtvingen till arbetsstyckets höjd.
• Dra åt gängstången (48) väl och fixera på det sättet arbetsstycket.

Inställning av horisontell geringsvinkel

För att kunna garantera exakta snitt måste elverktygets grundinställningar kontrolleras och eventuellt justeras efter intensiv användning (se „Kontrollera och justera grundinställningar“, Sidan 119).

Ställa in horisontell standard-geringsvinkel (se bild F)

För snabb och exakt inställning av ofta använda geringsvinklar har sågbordet försetts med urtag (25):

vänster höger

0°

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60°

• Lossa vid behov låsknappen (21).
• Dra armen (22) och vrid sågbordet (16) till önskat urtag åt vänster eller höger.
• Släpp åter armen. Armen måste kännbart snäppa fast i urtaget.
• Dra åter fast låsknappen (21).

Ställa in horisontell standard-geringsvinkel (se bild G)

Den horisontala geringsvinkeln kan ställas in inom ett område mellan 52° (på vänster sida) och 60° (på höger sida).

- Lossa vid behov låsknappen (21).

– Dra i spaken (22) och tryck samtidigt arreteringsklammern (20), tills denna hakar i det härför avsedda spåret. Därigenom blir sågbordet fritt rörligt.
- Sväng sågbordet (16) med låsknappen åt vänster eller höger tills vinkelindikatorn (24) visar önskad geringsvinkel.

För horisontella geringsvinklar över 45°:

Dra sågbordsförlängningen (13) helt ut (se „Förlänga sågbord (se bild B)“, Sidan 116).

• Dra åter fast låsknappen (21).
  – För att åter lossa spaken (22) (för inställning av standardgeringsvinklar) dra spaken uppåt. Vinkelspärren (20) återgår till sitt ursprungliga läge och spaken (22) kan snäppa fast i hacken (25).

Inställning av vertikal geringsvinkel

För att kunna garantera exakta snitt måste elverktygets grundinställningar kontrolleras och eventuellt justeras efter intensiv användning (se „Kontrollera och justera grundinställningar“, Sidan 119).

Ställa in vertikal standard-geringsvinkel (se bild H)

För snabb och exakt inställning av ofta använda geringsvinklar finns förberedda anslag för vinklarna 0°, 45°, 22,5° och 33,9°.

- Lossa klämspaken (39).

- Ställ in anslagen (29) eller (42) på följande vis:

vertikal geringsvinkel	Anslag Inställning
0°	(42)	Skjut anslaget hela vägen bakåt
45°	(29)	Vrid anslaget hela vägen framåt
22,5°	(29)	Vrid anslaget till mitten
33,9°	(29)	Vrid anslaget bakåt

• Sväng verktygsarmen i handtaget (9) till önskad position.
  – Dra åt klämspaken (39) igen.

118 | Svensk

Inställning av godtycklig vertikal geringsvinkel

Den vertikala geringsvinkeln kan ställas in i ett intervall på -2° till +47°.

• Lossa klämspaken (39).
• Vrid anslaget(29) längst bak och dra anslaget(42) hela vägen fram. Därmed står hela svängområdet till ditt förfogande.
• Sväng verktygsarmen med handtaget (9) åt vänster eller höger tills vinkelindikatorn (41) visar önskad vertikal geringsvinkel.
• Håll fast verktygsarmen i detta läge och dra fast spännspaken (39) igen.

Driftstart

▶ Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Till-/frånslagning (se bild I)

- För idrifttagning av elverktyget skjuter du försttillslagsspärren (7)mot mitten och tryck därefter på-/av-knappen (8)och håll den intryckt.

Anmärkning: Av säkerhetsskäl kan elverktygets strömställare på-/av-knapp (8) inte låsas, utan måste under drift hållas nedtryckt.

Stänga av

- För att stänga av, släpp på/-av-knappen (8) igen.

Startströmsbegränsning

Den elektroniska startströmsbegränsaren begränsar effekten vid inkoppling av elverktyget och därför kan en 16 A säkring användas.

Anmärkning: När elverktyget genast vid inkoppling kör igång med fullt varvtal fungerar inte längre startströmsbegränsningen. Elverktyget skall omgående skickas till kundtjänst. Adresser (se „Kundtjänst och applikationsrådgivning“, Sidan 121).

Arbetsanvisningar

Allmänna såganvisningar

Dra alltid åt låsknappen(21) och klämspaken(39)väl innan sågning. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.
▶ Innan sågning påbörjas bör kontroll ske av att sågklingan inte berör anslagsskenan, skruvtvingarna eller andra maskindelar. Ta bort eventuella hjälpanslag eller anpassa dem.

Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot sågklingan.

Bearbeta inte snedvridna arbetsstycken. Arbetsstycket måste alltid ha en rak kant som läggs an mot anslagsskenan.

Fria ändan på långa och tunga arbetsstycken måste alltid pallas upp eller stödjas.

Kontrollera att pendelskyddskåpan fungerar korrekt och är lättrörlig. Vid styrning av verktygsarmen nedåt skall

pendelskyddskåpan öppnas. Vid styrning av verktygsarmen uppåt skall pendelskyddskåpan stänga sig över sågbladet igen och låsa fast sig i verktygsarmens översta position.

Markera såglinje (se bild J)

En laserstråle visar sågklingans såglinje. Arbetsstycket kan nu exakt positioneras för sågning utan att pendlande klingskyddet behöver öppnas.

• För att göra det tänder du laserstrålen med knappen (38).
• Rikta in markeringen på arbetsstycket utmed laserlinjens högra kant.

Anmärkning: Kontrollera innan sågningen om såglinjen visas korrekt (se „Laserns justering“, Sidan 119). Laserstrålarna kan förändra läget t. ex. till följd av vibrationer vid intensiv användning.

Operatörens position (se bild K)

Stå alltid på sidan om sågklingan och inte i linje med elverktygets sågklinga. Detta skyddar kroppen mot eventuellt backslag.
- Håll händerna, fingrarna och armarna på betryggande avständ från roterande sågklinga.
- Lägg inte armarna i kors framför verktygsarmen.

Tillåtna mått på arbetsstycket

Största arbetsstycke:

Horisontell geringsvinkel	Vertikal geringsvinkel	Höjd x bredd [mm]
0^ 0^ 70 × 312
45^ (höger/vänster)	0^ 70 × 225
0^ 45^ 45 × 312
45^ (vänster) 45^ 45 × 225
45^ (höger) 45^ 45 × 225

Minimala arbetsstycken (= alla arbetsstycken, som kan spännas fast med den medföljande skruvtvingen (28) till vänster eller höger om sågbladet): 100 x 40 mm (längd x bredd)

max. sågdjup (0°/0°): 70 mm

Byta ut iläggningsplattor (se bild L)

De röda inmatningsplattorna (19) kan under en längre tids användning slitas.

Byt ut defekta inmatningsplattor.

• Ställ elverktyget i arbetsläge.
• Skruva ur skruvarna (50) med en insexnyckel (4 mm) och ta ut de gamla iläggningsplattorna.
• Lägg in den nya högra inmatningsplattan.
• Fäst inmatningsplattan med skruvarna (50) så längt åt höger så att sågklingan inte kan beröra inmatningsplattan över dragrörelsens hela längd.
• Upprepa arbetsstegen på motsvarande sätt för den nya vänstra inmatningsplattan.

Sågning

Dra alltid åt låsknappen(21) och klämspaken(39)väl innan sågning. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.

Sågning utan dragrörelse (kapning) (se bild M)

• För sågningar utan dragrörelse (små arbetsstycken), lossa fästskruven (32), om denna är åtdragen. Skjut verktygsarmen till anslag i riktning mot anslagsskenorna (14) och dra åt fästskruven (32) igen.
• Ställ in önskad horisontell och/eller vertikal geringsvinkel vid behov.
• Spänn fast arbetsstycket med hänsyn till dimensionerna.
• Sätt på elverktyget.
• För verktygsarmen långsamt nedåt med handtaget (9).
• Såga arbetsstycket med jämn matningshastighet.
• Stäng av elverktyget och vänta till sågklingan stannat helt.
• För verktygsarmen långsamt uppåt.

Sågning med dragrörelse

• För sågningar med draganordningen (1) (breda arbetsstycken), lossa fästskruven (32), om denna är åtdragen.
• Ställ in önskad horisontell och/eller vertikal geringsvinkel vid behov.
• Spänn fast arbetsstycket med hänsyn till dimensionerna.
• Dra ut glidarmen från anslagsskenan (14) så långt att sågklingan står framför arbetsstycket.
• Sätt på elverktyget.
• För verktygsarmen långsamt nedåt med handtaget (9).
• Tryck nu glidarmen i riktning mot anslagsskenan (14) och såga itu arbetsstycket med jämn matningshastighet.
• Stäng av elverktyget och vänta till sågklingan stannat helt.
• För verktygsarmen långsamt uppåt.

Sågning av arbetsstycken i lika längd (se bild N)

För bekväm sågning av arbetsstycken i identiska längder kan längdanslaget (35) (tillbehör) användas.

Längdanslaget kan monteras på sågbordsförlängningens (13) båda sidor.

• Lossa lässkruven (51) och fäll längdanslaget (35) över klämskruven (52).
  – Dra åter fast lässkruven (51).
• Ställ in den önskade sågbordsförlängningen (13) (se „Förlänga sågbord (se bild B)“, Sidan 116).

Ställa in djupanslag (såga spår) (se bild O)

Djupanslaget måste justeras för spårsågning.

• Sväng djupanslaget (31) utåt.
• Sväng verktygsarmen i handtaget (9) till önskad position.
• Förskjut justerskruven (4)tills skruvens ända berör djupanslaget (31).
• För verktygsarmen långsamt uppåt.

Speciella arbetsstycken

Böjda eller runda arbetsstycken måste säkras mot slirning. Vid snittlinjen får springa inte uppstå mellan arbetsstycke, anslagsskena och sågbord.

Om så behövs, ska speciella fästen tillverkas.

Kontrollera och justera grundinställningar

▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras.

För detta behövs erfarenhet och lämpliga specialverktyg.

En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten.

Laserns justering

Anmärkning: För testning av laserns funktion måste elverktyget vara anslutet till strömförsörjningen.

Aktivera aldrig på/-av-knappen när lasern justeras (t. ex. vid förflyttning av verktygsarmen). En oavsiktlig start av elverktyget kan leda till personskada.

- Ställ elverktyget i arbetsläge.

– Vrid sågbordet (16) fram till urtaget (25) för 0. Spaken (22) skall kännbart snäppa fast i spåret.

Kontrollera (se bild P1)

• Rita på ett arbetsstycke upp en rät snittlinje.
• För verktygsarmen långsamt nedåt med handtaget (9).
• Rikta in arbetsstycket så att sågklingans tänder fluktar med snittlinjen.
• Håll fast arbetsstycket i detta läge och för verktygsarmen långsamt uppåt igen.
• Spänn fast arbetsstycket.
• Tänd laserstrålen med knappen (38).

Laserstrålen skall ligga an mot såglinjen utmed hela linjen på arbetsstycken, även om verktygsarmen förs nedåt.

Inställning (se bild P2)

– Vrid inställningsskruven (53) med en lämplig skruvmejsel tills laserstrålen ligger an mot såglinjen på arbetsstyckets hela längd.

En motursvridning förflyttar laserstrålen från vänster åt höger, en medursvridning förflyttar laserstrålen från höger åt vänster.

Ställ in vertikal standardgeringsvinkel 0°

• Ställ elverktyget i arbetsläge.
  – Vrid sågbordet (16) fram till urtaget (25) för 0. Spaken (22) skall kännbart snäppa fast i spåret.

Kontrollera (se bild Q1)

- Ställ in en vinkeltolk på 90 och lägg upp den på sågbordet (16).

Benet på vinkelmallen skall ligga an mot sågklingan (12) utmed hela längden.

Inställning (se bild Q2)

• Lossa klämspaken (39).
• Skjut anslaget (42) helt och hållet bakåt.

120 | Svensk

• Lossa anslagsskruvens (55) kontramutter med en ring- eller gaffelnyckel (10 mm).
• Skruva ut anslagsskruven så långt tills benet på vinkelmallen är parallell med sågbladet hela vägen.
• Dra åt klämspaken (39) igen.
  – Därefter drar du åt anslagsskruvens (55) låsmutter igen. Om vinkelvisaren (41) efter utförd inställning inte ligger i linje med 0-märket på skalan (40), ta loss skruven (54) med en krysspårsmejsel och rikta in vinkelindikatorn längs 0°-märket.

Ställ in vertikal standardgeringsvinkel 45°

• Ställ elverktyget i arbetsläge.
  – Vrid sågbordet (16) fram till urtaget (25) för 0. Spaken (22) skall kännbart snäppa fast i spåret.
• Vrid anslaget (29) helt och hållet.
• Lossa klämspaken (39).
• Sväng verktygsramen på handtaget (9) åt vänster tills anslagsskruven ligger mot anslaget (29).

Kontrollera (se bild R1)

- Ställ in en vinkeltolk på 45 och lägg upp den på sågbordet (16).

Benet på vinkelmallen skall ligga an mot sågklingan (12) utmed hela längden.

Inställning (se bild R2)

• Lossa anslagsskruvens (56) kontramutter med en ring- eller gaffelnyckel (10 mm).
• Skruva ut anslagsskruven så längt tills benet på vinkelmallen är parallell med sågbladet hela vägen.
  – Dra åt klämspaken (39) igen.
  – Därefter drar du åt anslagsskruvens (56) läsmutter igen. Om vinkelindikatorn (41) efter utförd inställning inte ligger i linje med 45°-märket på skalan (40), kontrollera först 0°-inställning för den vertikala geringsvinkeln och vinkelindikatorerna. Upprepa sedan inställningen av 45°-geringsvinkeln.

Inriktning av skalan för horisontala geringsvinklar

• Ställ elverktyget i arbetsläge.
• Vrid sågbordet (16) fram till urtaget (25) för 0. Spaken (22) skall kännbart snäppa fast i spåret.

Kontrollera (se bild S1)

- Ställ in en vinkelmall på 90° och lägg den mellan anslagsskenan (14) och sågbladet (12) på sågbordet (16).

Benet på vinkelmallen skall ligga an mot sågklingan (12) utmed hela längden.

Inställning: (se bild S2)

• Lossa alla fyra justeringsskruvar (58) med en krysspårmejsel och vrid sågbordet (16) tillsammans med skalan (18)tills sidorna på vinkelguiden är parallell med sågbladet hela vägen.
• Dra åter fast skruvarna.
  Om vinkelvisaren (24) efter utförd inställning inte ligger i linje med 0-märket på skalan (18), ta loss skruven (57) med

en krysspårsmejsel och rikta in vinkelindikatorn längs 0°-märket.

Transport (se bild T)

Innan elverktyget transporteras ska följande åtgärder vidtas:

• Lossa arreteringsskruven (32), om denna är åtdragen. Dra verktygsarmen helt framåt och dra åt arreteringsskruven igen.
• Kontrollera att djupanslaget (31) har tryckts in helt och hållet och att justeringsskruven (4) passar genom ursparningen utan att röra vid djupanslaget när verktygsarmen rörs.
• Ställ elverktyget i transportläge.
• Ta bort alla tillbehörsdelar som inte kan monteras stadigt på elverktyget. För transport, använd om möjligt en sluten behållare för de sågklingor som inte är i bruk.
• Bind ihop nätkabeln med kardborrband (59).
• Bär elverktyget i transporthandtaget (3) eller för in händerna i greppfördjupningarna (27) på bordet.
• Vid transport av elverktyget använd endast transportanordningarna och bär inte verktyget i skyddsutrustningen.

Underhåll och service

Underhåll och rengöring

▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg.

Pendlande klingskyddet måste alltid vara fritt rörligt och stänga automatiskt. Håll därför området kring pendlande klingskyddet rent.

Avlägsna damm och spån efter varje arbetsoperation genom renblåsning med tryckluft eller med en pensel.

Rengör glidrullen (6) regelbundet.

För rengöring av laserenheten vrider du laserkåpan (60) utåt och tar bort damm med en pensel (se bild U).

Tillbehör

	Artikelnummer
Skruvtving 1 609 B04 224
Iläggningsplattor 1 609 B03 717
Dammpåse 1 609 B05 010
Längdanslag 1 609 B02 365
Arreteringsskruv längdanslag 1 609 B00 263
Sågklingor för trä och plattor, paneler och lister
Sågblad 216 x 30 mm, 48 tänder 2 608 640 641
Sågblad för plast och icke järnhaltiga metaller

Artikelnummer

Sågblad 216 x 30 mm, 80 tänder 2 608 640 447

Sågblad 216 x 25,4 mm, 80 tänder 2 608 642 993

Sågklingor för alla slags laminatgolv

Sågblad 216 x 30 mm, 60 tänder 2 608 642 133

Sågblad 216 x 25,4 mm, 60 tänder 2 608 642 995

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid det 10-siffriga produktnumret, som finns på produktens typskylt, vid förfrågningar och reservdelsbeställningar.

Svenska

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg bland hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om förbrukade elektriska och elektroniska apparater och dess omsättning i nationell rätt måste obrukbara elverktyg omhändertas separat och på ett miljövänligt sätt lämnas in för återvinning.

Norsk

Montering på en Bosch arbeidsbenk

- Slå på laserstrålen med bryteren (38).

Laserstrålen må være kant i kant med skjærelinjen på arbeidsstykket over hele lengden, også när verktøyarmen føres nedover.
