BRUKSANVISNING GSA 10 8 VLI BOSCH

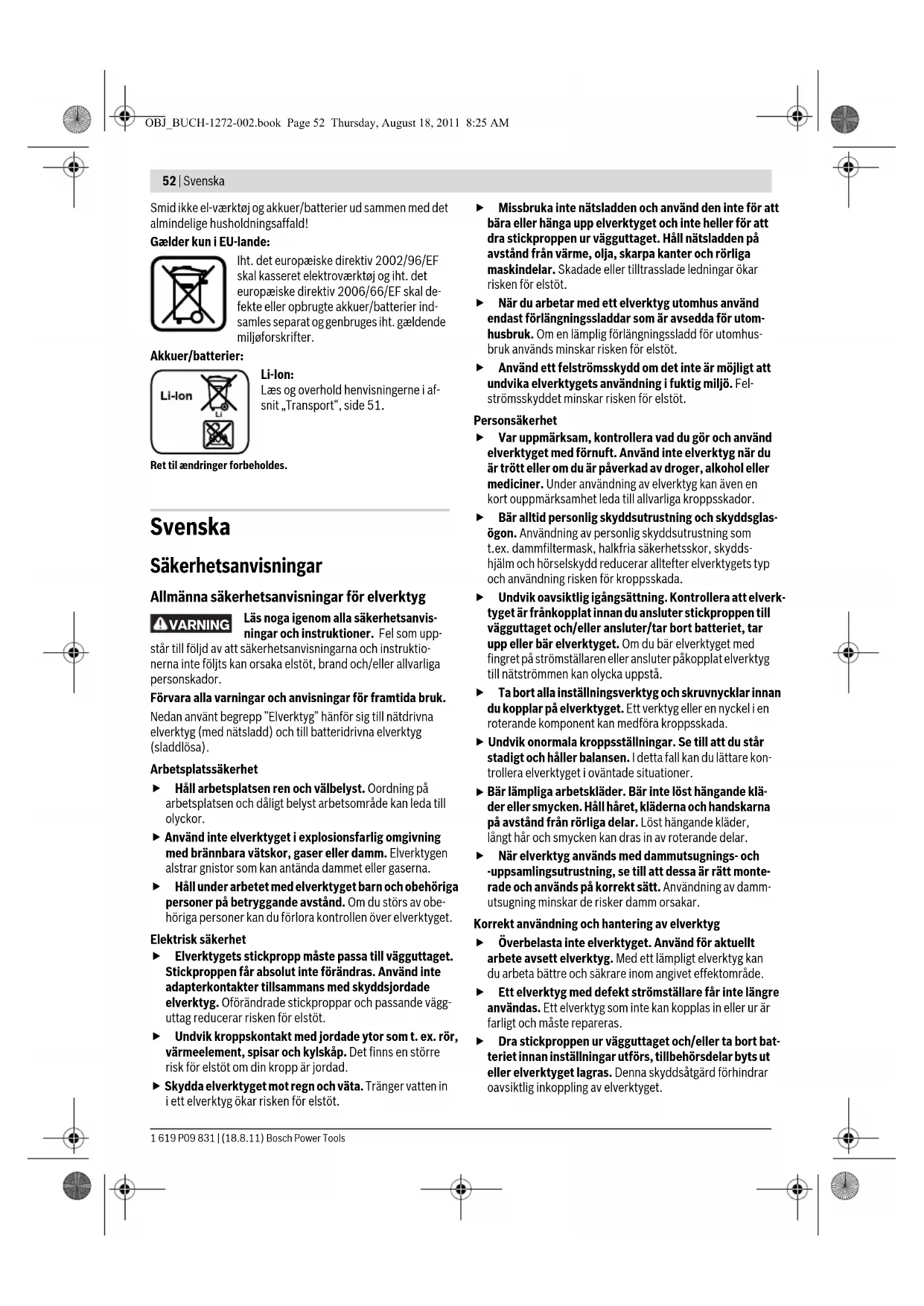

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som upp-

står till följd av att säkerhetsanvisningarna och instruktio-

nerna inte följts kan orsaka elstöt, brand och/eller allvarliga

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna

elverktyg (med nätsladd) och till batteridrivna elverktyg

f Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till

f Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

f Håll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

f Elverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

f Undvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

f Skydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

f Missbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att

dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade ledningar ökar

f När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom-

husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

f Använd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

f Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du

är trött eller om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

f Bär alltid personlig skyddsutrustning och skyddsglas-

ögon. Användning av personlig skyddsutrustning som

t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-

hjälm och hörselskydd reducerar alltefter elverktygets typ

och användning risken för kroppsskada.

f Undvik oavsiktlig igångsättning. Kontrollera att elverk-

tyget är frånkopplat innan du ansluter stickproppen till

vägguttaget och/eller ansluter/tar bort batteriet, tar

upp eller bär elverktyget. Om du bär elverktyget med

fingret på strömställaren eller ansluter påkopplat elverktyg

till nätströmmen kan olycka uppstå.

f Ta bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

f Undvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

Bär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

f När elverktyg används med dammutsugnings- och

-uppsamlingsutrustning, se till att dessa är rätt monte-

rade och används på korrekt sätt. Användning av damm-

utsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

f Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

f Ett elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

f Dra stickproppen ur vägguttaget och/eller ta bort bat-

teriet innan inställningar utförs, tillbehörsdelar byts ut

eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

VARNING OBJ_BUCH-1272-002.book Page 52 Thursday, August 18, 2011 8:25 AMSvenska | 53

Bosch Power Tools 1 619 P09 831 | (18.8.11)

f Förvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna

med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

f Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom-

ponenter inte brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner påverkas menligt.

Låt skadade delar repareras innan elverktyget tas i

bruk. Många olyckor orsakas av dåligt skötta elverktyg.

f Håll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

f Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Omsorgsfull hantering och användning av sladdlösa

f Ladda batterierna endast i de laddare som tillverkaren

rekommenderat. Om en laddare som är avsedd för en viss

typ av batterier används för andra batterityper finns risk

f Använd endast batterier som är avsedda för aktuellt

elverktyg. Används andra batterier finns risk för kropps-

f Håll gem, mynt, nycklar, spikar, skruvar och andra små

metallföremål på avstånd från reservbatterier för att

undvika en bygling av kontakterna. En kortslutning av

batteriets kontakter kan leda till brännskador eller brand.

f Om batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med väts-

kan. Vid oavsiktlig kontakt spola med vatten. Om

vätska kommer i kontakt med ögonen uppsök dess-

utom läkare. Batterivätskan kan medföra hudirritation

f Låt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för tigersågar

f Håll i elverktyget endast vid de isolerade greppytorna

när arbeten utförs på ställen där insatsverktyget kan

skada dolda elledningar. Kontakt med en spänningsfö-

rande ledning kan sätta maskinens metalldelar under spän-

ning och leda till elstöt.

f Se till att hålla händerna utanför sågområdet. För inte

in handen under arbetsstycket. Kontakt med sågbladet

medför risk för personskada.

f Elverktyget ska vara i påslaget när det förs mot arbets-

stycket. Risk för bakslag uppstår om insatsverktyget fast-

nar i arbetsstycket.

f Kontrollera vid sågning att fotplattan 2 ligger stadigt

mot arbetsstycket. Sågbladet kan haka upp sig och leda

till att du förlorar kontrollen över elverktyget.

f Slå från elverktyget när arbetsmomentet är avslutat

och dra sågbladet ur sågsnittet först när sågbladet har

stannat. Därigenom undviks bakslag och elverktyget kan

säkert läggas åt sidan.

f Använd endast oskadade, felfria sågblad. Deformerade

eller oskarpa sågblad kan brytas, negativt påverka snittet

eller orsaka bakslag.

f Sågbladet får inte bromsas efter frånkopplingen med

tryck från sidan. Sågbladet kan skadas, brytas eller

f Spänn ordentligt fast materialet. Stöd arbetsstycket

med handen eller foten. Berör inte främmande föremål

eller marken med påkopplad såg. Risk för bakslag.

f Använd lämpliga detektorer för lokalisering av dolda

försörjningsledningar eller konsultera lokalt distribu-

tionsföretag. Kontakt med elledningar kan förorsaka

brand och elstöt. En skadad gasledning kan leda till explo-

sion. Borrning i vattenledning kan förorsaka sakskador.

f Håll i elverktyget med båda händerna under arbetet

och se till att du står stadigt. Elverktyget kan styras säk-

rare med två händer.

f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i

en uppspänningsanordning eller ett skruvstycke hålls säk-

f Vänta tills elverktyget stannat helt innan du lägger bort

det. Insatsverktyget kan haka upp sig och leda till att du

kan förlora kontrollen över elverktyget.

f Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme som t. ex. längre

solbestrålning, eld, vatten och fukt. Explosionsrisk

f I skadat eller felanvänt batteri kan ångor uppstå. Tillför

friskluft och uppsök läkare vid åkommor. Ångorna kan

leda till irritation i andningsvägarna.

f Använd batteriet endast med Bosch elverktyget. Detta

skyddar batteriet mot farlig överbelastning.

f Använd endast originalbatterier från Bosch med den

spänning som anges på elverktygets typskylt. Om

andra batterier används, t. ex. kopierade batterier, reno-

verade batterier eller batterier av främmande fabrikat,

finns risk för att batteriet exploderar och orsakar person-

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och

instruktionerna inte följts kan orsaka elstöt,

brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan

uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för sågning av trä, plast, metall och bygg-

material. Verktyget är lämpligt för raka och kurviga snitt.

Rekommendation av sågblad ska beaktas.

OBJ_BUCH-1272-002.book Page 53 Thursday, August 18, 2011 8:25 AM54 | Svenska 1 619 P09 831 | (18.8.11) Bosch Power Tools Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

3 Låshylsa för sågbladet

5 Batteriets upplåsningsknapp

6 Inkopplingsspärr för strömställaren Till/Från

7 Strömställare Till/Från

8 Indikering av batteriets laddningstillstånd

9 Indikering temperaturövervakning/överbelastnings-

10 Handgrepp (isolerad greppyta)

12 Sågbladsfäste *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe-hör som finns. Tekniska data

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljud-

trycksnivå 70 dB(A); ljudeffektnivå 81 dB(A). Onoggrannhet

Mätningen av den vibrationsnivå som anges i denna anvisning

har utförts enligt en mätmetod som är standardiserad i

EN 60745 och kan användas vid jämförelse av olika elverk-

tyg. Mätmetoden är även lämplig för preliminär bedömning av

vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga

användningen av elverktyget. Om däremot elverktyget

används för andra ändamål och med andra insatsverktyg eller

inte underhållits ordentligt kan vibrationsnivån avvika. Härvid

kan vibrationsbelastningen under arbetsperioden öka betyd-

För en exakt bedömning av vibrationsbelastningen bör även

de tider beaktas när elverktyget är frånkopplat eller är igång,

men inte används. Detta reducerar tydligt vibrationsbelast-

ningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t. ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt

som beskrivs i ”Tekniska data” överensstämmer med följande

normer och normativa dokument: EN 60745 enligt bestäm-

melserna i direktiven 2011/65/EU, 2004/108/EG,

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:

D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 18.08.2011 Montage

f Använd endast de laddare som anges på tillbehörssi-

dan. Endast denna typ av laddare är anpassad till det

litium-jonbatteri som används i elverktyget.

Anvisning: Batteriet levereras ofullständigt uppladdat. För

full effekt ska batteriet före första användningen laddas upp i

Litium-jonbatteriet kan när som helst laddas upp eftersom

detta inte påverkar livslängden. Batteriet skadas inte om

Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”

skyddad mot djupurladdning. Vid urladdat batteri kopplar

skyddskopplingen från elverktyget: Insatsverktyget roterar

Undvik att trycka på strömställaren Till/Från

efter en automatisk frånkoppling av elverk-

tyget. Batteriet kan skadas.

Batteriet är försedd med en NTC-temperaturövervakning som

endast tillåter uppladdning inom ett temperaturområde mel-

lan 0 °C och 45 °C. Härvid uppnår batteriet en lång brukstid.

Beakta anvisningarna för avfallshantering.

Tigersåg GSA 10,8 V-LI Professional

Produktnummer 3 601 F4L 9..

Vikt enligt EPTA-Procedure

kg 1,2 Beakta produktnumret på elverktygets typskylt. Handels-beteckningarna för enskilda elverktyg kan variera. Totala vibrationsemissionsvärden a

riktningar) och onoggrannhet K framtaget enligt EN 60745:

sågning i spånskiva: a

sågning i träbjälkar: a

. Uppgifterna för sågning av spånskivor gäller för en materialtjocklek om 20 mm. Dr. Egbert Schneider

Bosch Power Tools 1 619 P09 831 | (18.8.11)

Borttagning av batteri (se bild A)

– För borttagning av batterimodulen 11 tryck på upplås-

ningsknappen 5 och dra batterimodulen nedåt ur elverkty-

get. Bruka inte våld.

Batteriets laddningsindikering

De tre gröna lysdioderna på batteriets display 8 visar batteri-

ets laddningstillstånd 11.

– Tryck strömställaren Till/Från 7 halvvägs eller helt ned för

indikering av laddningstillståndet.

Om ingen lysdiod tänds när strömställaren 7 trycks ned, är

batteriet defekt och måste bytas ut.

Insättning och byte av sågblad

f Innan åtgärder utförs på elverktyget ska batterimodu-

f Använd skyddshandskar vid montering av sågblad.

Beröring av sågbladet medför risk för personskada.

f Kontrollera vid sågbladsbyte att sågbladsfästet ren-

sats från alla materialrester som t. ex. trä- eller metall-

Använd endast sågblad som är lämpliga för aktuellt material.

I början av denna anvisning har en översikt på rekommende-

rade sågblad tagits upp. Använd endast sågblad med ½"-uni-

versalskaft. Sågbladet ska inte vara längre än vad som behövs

Använd ett smalt sågblad för sågning av tvära kurvor.

Sågbladets montering (se bild B)

– Vrid låshylsan 3 ca 90° i pilens riktning och håll fast den.

Skjut in sågbladet 1 i sågbladsfästet 12. Släpp åter låshyl-

f Kontrollera att sågbladet sitter fast. Ett löst sågblad kan

falla ut och orsaka personskada.

För vissa arbeten kan sågbladet 1 sättas in vridet om 180°

(tänderna är riktade uppåt).

Såbladets utkastning (se bild C)

– Vrid låshylsan 3 ca 90° i pilens riktning och håll fast den. Ta

f Dammet från material som t. ex. blyhaltig målning, vissa

träslag, mineraler och metall kan vara hälsovådligt. Berö-

ring eller inandning av dammet kan orsaka allergiska reak-

tioner och/eller andningsbesvär hos användaren eller per-

soner som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, spe-

ciellt då i förbindelse med tillsatsämnen för träbehandling

(kromat, träkonserveringsmedel). Endast yrkesmän får

bearbeta asbesthaltigt material.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbe-

f Undvik dammanhopning på arbetsplatsen. Damm kan

Insättning av batteri

f Använd endast original Bosch litiumjonbatterier med

den spänning som anges på elverktygets typskylt.

Används andra batterier finns risk för kropsskada och

– Tryck inkopplingsspärren 6 åt vänster för att låsa elverkty-

get mot oavsiktlig inkoppling.

– Skjut in den uppladdade batterimodulen 11 i handtaget

tills den tydligt snäpper fast och ligger i plan med handta-

In-/urkoppling (se bild D)

– Tryck inkopplingsspärren 6 åt höger.

– Tryck för start av elverktyget ned strömställaren Till/Från

7 och håll den nedtryckt.

–För frånkoppling av elverktyget släpp strömställaren

– Tryck sedan åter inkopplingsspärren 6 åt vänster.

Genom att öka eller minska trycket på strömställaren Till/Från

7 kan slagtalet regleras steglös när elverktyget är påslaget.

Lämpligt slagtal beror på material och arbetsförhållande.

Prova fram den bästa inställningen genom praktiska försök.

En sänkning av slagtalet rekommenderas när sågbladet läggs

an mot arbetsstycke liksom vid sågning i plast och aluminium.

Indikering av temperaturövervakning/överbelastnings-

När den röda lysdioden 9 tänds, påminner den dig om att

skydda batteriet mot överhettning och motorn mot överbe-

Lyser lysdioden 9 permanent med rött ljus har batteriet för

hög temperatur och elverktyget slås automatiskt från.

– Koppla från elverktyget.

– Låt batteriet svalna innan du fortsätter arbetet.

Blinkar lysdioden 9 med rött ljus är elverktyget blockerat

och slås sedan automatiskt från.

– Dra elverktyget ur arbetsstycket.

Så fort som blockaden avhjälpts fortsätter elverktyget med

inställd slagfrekvens.

Djupurladdningsskydd

Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”

skyddad mot djupurladdning. Vid urladdat batteri kopplar

skyddskopplingen från elverktyget: Insatsverktyget roterar

Permanent ljus 3 gröna

Permanent ljus 2 gröna

f Vid sågning av lätt byggmaterial beakta lagbestämmel-

serna och materialtillverkarens rekommendationer.

Kontrollera före sågning i trä, spånskivor, byggmaterial mm

att alla främmande partiklar som t. ex. spikar, skruvar har

– Koppla på elverktyget och för det mot arbetsstycket. Sätt

fotplattan 2 mot arbetsstyckets yta och såga genom mate-

rialet med jämnt tryck och kontinuerlig matning. Koppla

från elverktyget efter avslutat arbete.

Om sågbladet kommit i kläm ska elverktyget genast kopplas

från. Spärra en aning ut sågspåret med ett lämpligt verktyg

och dra ut elverktyget.

Insågning (se bild E)

f Endast i mjuka material som t. ex. trä, gipsskivor o. dyl.

får instickssågning ske! I arbetsstycken av metall får

instickssågning inte ske!

Använd för instickssågning endast korta sågblad.

– Placera elverktyget med fotplattans 2 kant mot arbets-

stycket och koppla på. På elverktyg med slagtalsreglage

välj högsta slagtal. Tryck elverktyget kraftigt mot arbets-

stycket och kör långsamt ned sågbladet i arbetsstycket.

– När fotplattan 2 i sin helhet ligger mot arbetsstycket fort-

sätt sågningen längs önskad snittlinje.

För vissa arbeten kan sågbladet 1 sättas in vridet om 180°

och tigersågen kan på motsvarande sätt svängas.

Använd kyl- resp. smörjmedel längs snittlinjen vid sågning i

metall på grund av materialets uppvärmning.

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batterimodulen får endast lagras inom ett temperaturområde

mellan 0 °C och 50 °C. Låt därför inte batterimodulen t. ex.

på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar

med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på

att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Underhåll och service

Underhåll och rengöring

f Obs! Före underhålls- och rengöringsarbeten ska

elverktyget slås från och inkopplingsspärren 6 låsas.

f Håll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

Rengör sågbladsfästet helst med tryckluft eller en mjuk pen-

sel. Före rengöring ta bort sågbladet ur elverktyget. Smörj

sågbladsfästet för att hålla det funktionsdugligt.

En kraftig nedsmutsning av elverktyget kan orsaka funktions-

störningar. Undvik därför att såga i kraftigt dammbildande

material underifrån eller uppåt över huvudet.

Om i elverktyget trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av auktoriserad

serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskissar och

informationer om reservdelar lämnas även på adressen:

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor

beträffande köp, användning och inställning av produkter och

De litiumjonbatterier som ingår är underkastade kraven för

farligt gods. Användaren kan utan ytterligare förpliktelser

transportera batterierna på allmän väg.

Vid transport genom tredje person (t.ex. flygfrakt eller spedi-

tion) ska speciella villkor för förpackning och märkning beak-

tas. I detta fall bör vid förberedelse av transport en expert för

farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa

öppna kontakter och förpacka batteriet så att det inte kan

röras i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Elverktyg, batterier, tillbehör och förpackning ska

omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hus-

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG

måste obrukbara elverktyg och enligt euro-

peiska direktivet 2006/66/EG felaktiga

eller förbrukade batterier separat omhän-

dertas och på miljövänligt sätt lämnas in för

Sekundär-/primärbatterier:

Beakta anvisningarna i avsnittet

”Transport”, sida 56.

Ändringar förbehålles.

Opplading av batteriet

Produktnummer 3 601 F4L 9..

f ÖïñÜôå êáôÜëëçëá åíäýìáôá. Ìç öïñÜôå öáñäéÜ
