HASZNÁLATI ÚTMUTATÓ GSA 10 8 VLI BOSCH

hu Eredeti használati utasítás

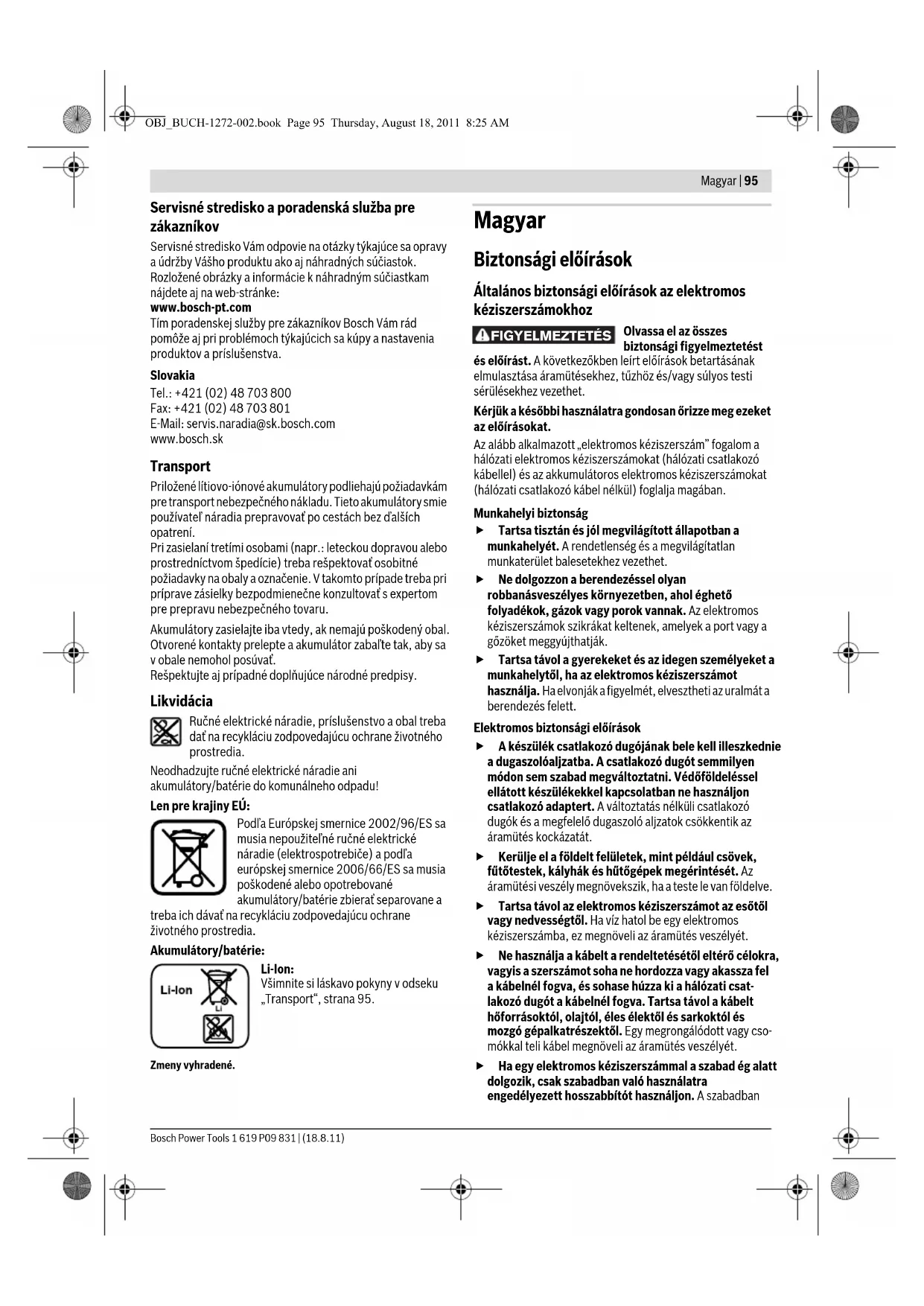

„Transport“, strana 95. Zmeny vyhradené. Magyar

Biztonsági előírások

Általános biztonsági előírások az elektromos

Olvassa el az összes

biztonsági figyelmeztetést

és előírást. A következőkben leírt előírások betartásának

elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi

sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket

Az alább alkalmazott „elektromos kéziszerszám” fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

f Tartsa tisztán és jól megvilágított állapotban a

munkahelyét. A rendetlenség és a megvilágítatlan

munkaterület balesetekhez vezethet.

f Ne dolgozzon a berendezéssel olyan

robbanásveszélyes környezetben, ahol éghető

folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat keltenek, amelyek a port vagy a

gőzöket meggyújthatják.

f Tartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot

használja. Ha elvonják a figyelmét, elvesztheti az uralmát a

Elektromos biztonsági előírások

f A készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékekkel kapcsolatban ne használjon

csatlakozó adaptert. A változtatás nélküli csatlakozó

dugók és a megfelelő dugaszoló aljzatok csökkentik az

áramütés kockázatát.

f Kerülje el a földelt felületek, mint például csövek,

fűtőtestek, kályhák és hűtőgépek megérintését. Az

áramütési veszély megnövekszik, ha a teste le van földelve.

f Tartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos

kéziszerszámba, ez megnöveli az áramütés veszélyét.

f Ne használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel

a kábelnél fogva, és sohase húzza ki a hálózati csat-

lakozó dugót a kábelnél fogva. Tartsa távol a kábelt

hőforrásoktól, olajtól, éles élektől és sarkoktól és

mozgó gépalkatrészektől. Egy megrongálódott vagy cso-

mókkal teli kábel megnöveli az áramütés veszélyét.

f Ha egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra

engedélyezett hosszabbítót használjon. A szabadban

FIGYELMEZTETÉS OBJ_BUCH-1272-002.book Page 95 Thursday, August 18, 2011 8:25 AM96 | Magyar

1 619 P09 831 | (18.8.11) Bosch Power Tools

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

f Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

f Munka közben mindig figyeljen, ügyeljen arra, amit

csinál és meggondoltan dolgozzon az elektromos

kéziszerszámmal. Ha fáradt, ha kábítószerek vagy

alkohol hatása alatt áll, vagy orvosságokat vett be, ne

használja a berendezést. Egy pillanatnyi figyelmetlenség

a szerszám használata közben komoly sérülésekhez

f Viseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. A személyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-

védő használata az elektromos kéziszerszám használata

jellegének megfelelően csökkenti a személyi sérülések

f Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos

kéziszerszám ki van kapcsolva, mielőtt bedugná a

csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná

az akkumulátor-csomagot, és mielőtt felvenné és vinni

kezdené az elektromos kéziszerszámot. Ha az

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha a készüléket bekapcsolt

állapotban csatlakoztatja az áramforráshoz, ez balese-

f Az elektromos kéziszerszám bekapcsolása előtt

okvetlenül távolítsa el a beállítószerszámokat vagy

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállítószerszám vagy csavarkulcs

sérüléseket okozhat.

f Ne becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon

és az egyensúlyát megtartsa. Így az elektromos

kéziszerszám felett váratlan helyzetekben is jobban tud

f Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy

ékszereket. Tartsa távol a haját, a ruháját és a

kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket

és a hosszú hajat a mozgó alkatrészek magukkal

f Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok megfelelő

módon hozzá vannak kapcsolva a készülékhez és ren-

deltetésüknek megfelelően működnek. A porgyűjtő

berendezések használata csökkenti a munka során

keletkező por veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése és

f Ne terhelje túl a berendezést. A munkájához csak az

arra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott

teljesítménytartományon belül jobban és

biztonságosabban lehet dolgozni.

f Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan elektromos

kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol-

ni, veszélyes és meg kell javíttatni.

f Húzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos

kéziszerszámból, mielőtt az elektromos

kéziszerszámon beállítási munkákat végez,

tartozékokat cserél vagy a szerszámot tárolásra

elteszi. Ez az elővigyázatossági intézkedés meggátolja a

szerszám akaratlan üzembe helyezését.

f A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem

ismerik a szerszámot, vagy nem olvasták el ezt az

útmutatót. Az elektromos kéziszerszámok veszélyesek,

ha azokat gyakorlatlan személyek használják.

f A készüléket gondosan ápolja. Ellenőrizze, hogy a

mozgó alkatrészek kifogástalanul működnek-e,

nincsenek-e beszorulva, és nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek, amelyek hatással

lehetnek az elektromos kéziszerszám működésére. A

berendezés megrongálódott részeit a készülék

használata előtt javíttassa meg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

f Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágó-

szerszámok ritkábban ékelődnek be és azokat könnyebben

lehet vezetni és irányítani.

f Az elektromos kéziszerszámokat, tartozékokat,

betétszerszámokat stb. csak ezen előírásoknak és az

adott készüléktípusra vonatkozó kezelési

utasításoknak megfelelően használja. Vegye

figyelembe a munkafeltételeket és a kivitelezendő

munka sajátosságait. Az elektromos kéziszerszám

eredeti rendeltetésétől eltérő célokra való alkalmazása

veszélyes helyzetekhez vezethet.

Az akkumulátoros elektromos kéziszerszámok gondos

kezelése és használata

f Az akkumulátort csak a gyártó által ajánlott

töltőkészülékekben töltse fel. Ha egy bizonyos

akkumulátortípus feltöltésére szolgáló töltőkészülékben

egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

f Az elektromos kéziszerszámban csak az ahhoz tartozó

akkumulátort használja. Más akkumulátorok használata

személyi sérüléseket és tüzet okozhat.

f Tartsa távol a használaton kívüli akkumulátort bármely

fémtárgytól, mint például irodai kapcsoktól,

pénzérméktől, kulcsoktól, szögektől, csavaroktól és

más kisméretű fémtárgyaktól, amelyek áthidalhatják

az érintkezőket. Az akkumulátor érintkezői közötti

rövidzárlat égési sérüléseket vagy tüzet okozhat.

OBJ_BUCH-1272-002.book Page 96 Thursday, August 18, 2011 8:25 AMMagyar | 97

Bosch Power Tools 1 619 P09 831 | (18.8.11)

f Hibás alkalmazás esetén az akkumulátorból folyadék

léphet ki. Kerülje el az érintkezést a folyadékkal.

Ha véletlenül mégis érintkezésbe került az akkumulá-

torfolyadékkal, azonnal öblítse le vízzel az érintett

felületet. Ha a folyadék a szemébe jutott, keressen fel

ezen kívül egy orvost. A kilépő akkumulátorfolyadék

irritációkat vagy égéses bőrsérüléseket okozhat.

f Az elektromos kéziszerszámot csak szakképzett

személyzet csak eredeti pótalkatrészek

felhasználásával javíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások a kardfűrészek számára

f Az elektromos kéziszerszámot csak a szigetelt

fogantyúfelületeknél fogva tartsa, ha olyan munkát

végez, amelynek során a betétszerszám feszültség

alatt álló, kívülről nem látható vezetékekhez érhet. Ha

a berendezés egy feszültség alatt álló vezetékhez ér, az

elektromos kéziszerszám fémrészei szintén feszültség alá

kerülhetnek és áramütéshez vezethetnek.

f Tartsa távol a kezét a fűrészelési területtől. Ne nyúljon

a megmunkálásra kerülő munkadarab alá. Ha megérinti

a fűrészlapot, sérülésveszély áll fenn.

f Az elektromos kéziszerszámot csak bekapcsolt

állapotban vezesse rá a megmunkálásra kerülő

munkadarabra. Ellenkező esetben fennáll egy visszarúgás

veszélye, ha a betétszerszám beékelődik a munkadarabba.

f Ügyeljen arra, hogy a 2 talplemez fűrészelés közben

állandóan felfeküdjön a megmunkálásra kerülő

munkadarabra. A fűrészlap beékelődhet és a kezelő

elvesztheti az uralmát az elektromos kéziszerszám felett.

f A munkafolyamat befejezése után kapcsolja ki az

elektromos kéziszerszámot, és a fűrészlapot csak

azután emelje ki a vágásból, miután az teljesen leállt.

Így elkerüli a készülék visszarúgását, és biztonságosan

leteheti az elektromos kéziszerszámot.

f Csak megrongálatlan, kifogástalan állapotú

fűrészlapokat használjon. A meggörbült vagy életlen

fűrészlapok eltörhetnek, negatív befolyással lehetnek a

vágásra, vagy visszarúgáshoz vezethetnek.

f A fűrészlapot a kikapcsolás után sohase fékezze le

oldalirányú nyomással. A fűrészlap megrongálódhat,

eltörhet, vagy egy visszarúgáshoz vezethet.

f Fogja be szorosan az anyagot. A munkadarabot ne a

kezével vagy a lábával támassza meg. A működő

fűrésszel ne érintsen meg se tárgyakat, se a padlót.

Ellenkező esetben fennáll a visszarúgás veszélye.

f A rejtett vezetékek felkutatásához használjon

alkalmas fémkereső készüléket, vagy kérje ki a helyi

energiaellátó vállalat tanácsát. Ha egy elektromos

vezetéket a berendezéssel megérint, az tűzhöz és

áramütéshez vezethet. Egy gázvezeték megrongálása rob-

banást eredményezhet. Ha egy vízvezetéket szakít meg,

anyagi károk keletkeznek.

f A munka során mindig mindkét kezével tartsa az

elektromos kéziszerszámot és gondoskodjon arról,

hogy szilárd, biztos alapon álljon. Az elektromos

kéziszerszámot két kézzel biztosabban lehet vezetni.

f A megmunkálásra kerülő munkadarabot megfelelően

rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak

f Várja meg, amíg az elektromos kéziszerszám teljesen

leáll, mielőtt letenné. A betétszerszám beékelődhet, és a

kezelő elvesztheti az uralmát az elektromos kéziszerszám

f Ne nyissa fel az akkumulátort. Ekkor fennáll egy

rövidzárlat veszélye.

Óvja meg az akkumulátort a forróságtól, például a

tartós napsugárzástól, a tűztől, a víztől és a

nedvességtől. Robbanásveszély.

f Az akkumulátor megrongálódása vagy szakszerűtlen

kezelése esetén abból gőzök léphetnek ki. Azonnal

juttasson friss levegőt a helyiségbe, és ha panaszai

vannak, keressen fel egy orvost. A gőzök ingerelhetik a

f Az akkumulátort csak az Ön Bosch gyártmányú

elektromos kéziszerszámával használja. Az

akkumulátort csak így lehet megvédeni a veszélyes

f Csak az Ön elektromos kéziszerszámának a

típustábláján megadott feszültségű, eredeti Bosch-

gyártmányú akkumulátort használjon. Más

akkumulátorok, például utánzatok, felújított

akkumulátorok vagy idegen termékek használatakor a

felrobbanó akkumulátorok sérüléseket és anyagi károkat

A termék és alkalmazási lehetőségei

Olvassa el az összes biztonsági

figyelmeztetést és előírást.

A következőkben leírt előírások betartásának

elmulasztása áramütésekhez, tűzhöz és/vagy

súlyos testi sérülésekhez vezethet.

Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így

kihajtva, miközben ezt a kezelési útmutatót olvassa.

Rendeltetésszerű használat

A berendezés rögzített fa-alkatrészekben, műanyagokban,

fémekben és építkezési anyagokban végzett fűrészelésre

szolgál. A berendezés egyenes és görbevonalú vágásokra is

alkalmas. Tartsa be a fűrészlapokkal kapcsolatos

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek

sorszámozása az elektromos kéziszerszámnak az ábra-

oldalon található képére vonatkozik.

3 Fűrészlap reteszelő hüvely

OBJ_BUCH-1272-002.book Page 97 Thursday, August 18, 2011 8:25 AM98 | Magyar 1 619 P09 831 | (18.8.11) Bosch Power Tools 4 Lengőrúd

5 Akkumulátor reteszelés feloldó gomb

6 A be-/kikapcsoló bekapcsolás reteszelője

8 Akkumulátor feltöltési kijelző

9 A hőmérsékletellenőrző/túlterhelésvédő berendezés

10 Fogantyú (szigetelt fogantyú-felület)

12 Fűrészlap befogó egység *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. Műszaki adatok

Zaj és vibráció értékek

A zajmérési eredmények az EN 60745 szabványnak

megfelelően kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei:

hangnyomásszint 70 dB(A); hangteljesítményszint 81 dB(A).

Az ezen előírásokban megadott rezgésszint az EN 60745

szabványban rögzített mérési módszerrel került

meghatározásra és az elektromos kéziszerszámok

összehasonlítására ez az érték felhasználható. Ez az érték a

rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő

alkalmazási területein való használat során fellépő érték. Ha

az elektromos kéziszerszámot más alkalmazásokra, eltérő

betétszerszámokkal vagy nem kielégítő karbantartás mellett

használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

A rezgési terhelés pontos megbecsüléséhez figyelembe kell

venni azokat az időszakokat is, amikor a berendezés

kikapcsolt állapotban van, vagy amikor be van ugyan

kapcsolva, de nem kerül ténylegesen használatra. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos

kéziszerszám és a betétszerszámok karbantartása, a kezek

melegen tartása, a munkamenetek megszervezése.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”

alatt leírt termék megfelel a következő szabványoknak, illetve

irányadó dokumentumoknak: EN 60745 a 2011/65/EU,

2004/108/EK, 2006/42/EK irányelveknek megfelelően.

A műszaki dokumentációja (2006/42/EK) a következő helyen

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 18.08.2011 Összeszerelés

Az akkumulátor feltöltése

f Csak a tartozékok oldalán megadott töltőkészülékeket

használja. Csak ezek a töltőkészülékek felelnek meg

pontosan az Ön elektromos kéziszerszámában

alkalmazásra kerülő Li-ion-akkumulátornak.

Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra.

Az akkumulátor teljes teljesítményének biztosítására az első

alkalmazás előtt töltse fel teljesen az akkumulátort a töltő-

A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy

ez megrövidítené az élettartamát. A töltési folyamat

megszakítása nem árt az akkumulátornak.

A Li-ion-akkumulátort az „elektronikus cellavédelem

(Electronic Cell Protection = ECP)” védi a mély kisüléstől. Ha

az akkumulátor kimerült, az elektromos kéziszerszámot egy

védőkapcsoló kikapcsolja: Ekkor a betétszerszám nem mozog

Az elektromos kéziszerszám

automatikus kikapcsolása után ne

nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az

Az akkumulátor egy NTC típusú hőmérsékletellenőrző

berendezéssel van felszerelve, amely az akkumulátor töltését

Kardfűrész GSA 10,8 V-LI Professional

Üresjárati löketszám n

Szerszámbefogó egység

Legnagyobb vágási mélység

– ötvözetlen acélban

Súly az „EPTA-Procedure

EPTA-eljárás) szerint

kg 1,2 Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos kéziszerszámoknak több különböző kereskedelmi megnevezése is lehet. a

rezgési összértékek (a három irány vektorösszege) és K

szórás az EN 60745 szabvány szerint:

Forgácslemez fűrészelése: a

Fagerendák fűrészelése: a

. A faforgácslemezek fűrészelésére megadott adatok 20 mm vastagságú munkadarabokra vonatkoznak. Dr. Egbert Schneider

Bosch Power Tools 1 619 P09 831 | (18.8.11)

csak 0 °C és 45 °C közötti hőmérséklet esetén teszi lehetővé.

Ez igen magas akkumulátor-élettartamot biztosít.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos

Az akkumulátor kivétele (lásd az „A” ábrát)

– A 11 akkumulátor kivételéhez nyomja meg a 5

reteszelésfeloldó gombokat és húzza ki lefelé az

akkumulátort az elektromos kéziszerszámból. Ne

alkalmazzon erőszakot.

Akkumulátor feltöltési kijelző

Az akkumulátor feltöltési szintjelző display három 8 zöld LED-

je a 11 akkumulátor töltési szintjét mutatják.

– A töltési szint kijelzéséhez nyomja be félig, vagy egészen a

7 be-/kikapcsoló gombot.

Ha a 7 be-/kikapcsoló gomb megnyomása után egy LED sem

gyullad ki, akkor az akkumulátor hibás és ki kell cserélni.

A fűrészlap behelyezése/kicserélése

f Az elektromos kéziszerszámon végzett bármely munka

megkezdése előtt vegye ki az akkumulátort a

f A fűrészlap felszereléséhez viseljen védőkesztyűt. A

fűrészlap megérintése sérülésveszéllyel jár.

f A fűrészlap kicserélésekor ügyeljen arra, hogy a

fűrészlap befogó egységben ne maradjanak

anyagmaradékok, például fa- vagy fémforgács, stb.

A fűrészlap kiválasztása

Csak olyan fűrészlapokat használjon, amely alkalmas a

megmunkálásra kerülő anyag fűrészelésére.

A javasolt fűrészlapok áttekintése ezen használati útmutató

elején található. Csak ½" univerzális szárú fűrészlapokat

helyezzen be a berendezésbe. A fűrészlap ne legyen

hosszabb, mint amire az előirányzott vágáshoz szükség van.

Kis sugarú görbék vágásához használjon keskeny fűrészlapot.

A fűrészlap behelyezése (lásd a „B” ábrát)

– Forgassa el a 3 reteszelő hüvelyt kb. 90°-kal a nyíl által

jelzett irányba, majd tartsa ebben a helyzetben fogva.

Nyomja be az 1 fűrészlapot a 12 fűrészlap befogó

egységbe. Ismét engedje el a 3 reteszelő hüvelyt.

f Ellenőrizze, szorosan be van-e fogva a fűrészlap. Egy

laza fűrészlap kieshet és sérüléseket okozhat.

Bizonyos munkákhoz az 1 fűrészlapot 180°-kal meg lehet

fordítani (a fogak ekkor felfelé mutatnak) és ismét be lehet

helyezni a befogó egységbe.

A fűrészlap kivetése (lásd a „C” ábrát)

– Forgassa el a 3 reteszelő hüvelyt kb. 90°-kal a nyíl által

jelzett irányba, majd tartsa ebben a helyzetben fogva.

Vegye ki az 1 fűrészlapot.

Por- és forgácselszívás

f Az ólomtartalmú festékrétegek, egyes fafajták, ásványok

és fémek pora egészségkárosító hatású lehet. A poroknak

a kezelő vagy a közelben tartózkodó személyek által

történő megérintése vagy belégzése allergikus reakciók-

hoz és/vagy a légutak megbetegedését vonhatja maga

Egyes faporok, például tölgy- és bükkfaporok rákkeltő

hatásúak, főleg ha a faanyag kezeléséhez más anyagok is

vannak bennük (kromát, favédő vegyszerek). A

készülékkel azbesztet tartalmazó anyagokat csak

szakembereknek szabad megmunkálniuk.

– Gondoskodjon a munkahely jó szellőztetéséről.

– Ehhez a munkához célszerű egy P2 szűrőosztályú

porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be

az adott országban érvényes előírásokat.

f Gondoskodjon arról, hogy a munkahelyén ne

gyűlhessen össze por. A porok könnyen

Az akkumulátor beszerelése

f Csak az Ön elektromos kéziszerszámának a

típustábláján megadott feszültségű, eredeti Bosch-

gyártmányú Li-ion-akkumulátort használjon. Más

akkumulátorok használata személyi sérüléseket és tüzet

– Tolja el a 6 bekapcsolás reteszelőt a bal oldali helyzetbe,

hogy meggátolja az elektromos kéziszerszám akaratlan

– Tegye be a 11 akkumulátort a fogantyúba, amíg az

érezhetően bepattan a helyére és egy síkba kerül a

Be-/kikapcsolás (lásd a „D” ábrát)

– Tolja el 6 bekapcsolás reteszelőt a jobb oldali helyzetbe.

– Az elektromos kéziszerszám üzembe helyezéséhez

nyomja be és tartsa benyomva a 7 be-/kikapcsolót.

– Az elektromos kéziszerszám kikapcsolásához engedje el a

– Ezután ismét tolja el a 6 bekapcsolás reteszelőt a bal oldali

A löketszám vezérlése

A 7 be-/kikapcsolóra gyakorolt nyomás növelésével vagy

csökkentésével a bekapcsolt elektromos kéziszerszám

löketszáma fokozatmentesen szabályozható.

A szükséges löketszám a megmunkálásra kerülő anyagtól és a

munka körülményeitől függ, és egy gyakorlati próbával

A fűrészlap felhelyezésekor a munkadarabra, valamint

műanyagban és alumíniumban végzett vágásokhoz a

löketszámot célszerű csökkenteni.

Folyamatos fény, 3 x zöld

Folyamatos fény, 2 x zöld

Folyamatos fény, 1 x zöld

Villogó fény 1 x zöld

OBJ_BUCH-1272-002.book Page 99 Thursday, August 18, 2011 8:25 AM100 | Magyar

A hőmérsékletellenőrző/túlterhelésvédő berendezés

A piros 9 LED-kijelző segít Önnek megvédeni az akkumulátort

a túlmelegedés ellen és a motort a túlterhelés ellen.

Ha a 9 LED-kijelző folytonosan piros színben világít, akkor az

akkumulátornak túl magas a hőmérséklete és az elektromos

kéziszerszám automatikusan kikapcsol.

– Kapcsolja ki az elektromos kéziszerszámot.

– Hagyja lehűlni az akkumulátort, mielőtt tovább dolgozna.

Ha a 9 LED-kijelző piros színben villog, az elektromos

kéziszerszám leblokkolt és automatikusan kikapcsol.

– Húzza ki az elektromos kéziszerszámot a munkadarabból.

Mihelyt elhárítják a blokkolás okát, az elektromos

kéziszerszám a beállított löketszámmal ismét működni

Mély kisülés elleni védelem

A Li-ion-akkumulátort az „elektronikus cellavédelem

(Electronic Cell Protection = ECP)” védi a mély kisüléstől. Ha

az akkumulátor kimerült, az elektromos kéziszerszámot egy

védőkapcsoló kikapcsolja: Ekkor a betétszerszám nem mozog

Munkavégzési tanácsok

f A könnyű építési anyag fűrészelésekor tartsa be a

törvényes rendelkezéseket és az anyagot gyártó cégek

A fában, faforgácslemezekben, építési anyagokban stb.

végzett fűrészelés előtt ellenőrizze, nincsenek-e idegen

anyagok, például szögek, csavarok stb. a megmunkálásra

kerülő munkadarabban, és szükség esetén távolítsa el azokat.

– Kapcsolja be az elektromos kéziszerszámot és vezesse rá a

megmunkálásra kerülő munkadarabra. Tegye fel a 2

talplemezt a munkadarab felületére és egyenletes

nyomással, illetve egyenletes előtolással hajtsa végre a

fűrészelést. A munkalépés befejezése után kapcsolja ki az

elektromos kéziszerszámot.

Ha a fűrészlap beakad, azonnal kapcsolja ki az elektromos

kéziszerszámot. Egy erre alkalmas szerszámmal feszítse kissé

szét a fűrészelt rést és húzza ki a résből az elektromos

Besüllyesztéses fűrészelés (lásd az „E” ábrát)

f Besüllyesztéses fűrészeléssel csak puha anyagokat,

mind pl. fa, gipszkarton, stb. szabad megmunkálni!

Fémből készült munkadarabokat ne fűrészeljen

besüllyesztéses fűrészelésessel!

A besüllyesztéses fűrészeléshez csak rövid fűrészlapokat

– Tegye fel az elektromos kéziszerszámot a 2 talplemez

élével a munkadarabra és kapcsolja be a szerszámot. A

löketszámvezérléssel ellátott elektromos

kéziszerszámoknál állítsa be a maximális löketszámot.

Nyomja rá erősen az elektromos kéziszerszámot a

munkadarabra és süllyessze lassan be a fűrészlapot a

– Mihelyt a 2 talplemez teljes felületével felfekszik a

munkadarabra, folytassa a kívánt vágási vonal mentén a

Bizonyos munkákhoz az 1 fűrészlapot 180°-kal elforgatva is

be lehet helyezni és a kardfűrészt ennek megfelelően

megfordítva vezetve is el lehet végezni a munkát.

Fémek fűrészelésénél az anyag felmelegedése miatt vigyen fel

a munkadarabra a vágási vonal mentén hűtő-/kenőanyagot.

Tájékoztató az akkumulátor optimális kezeléséhez

Óvja meg az akkumulátort a nedvességtől és a víztől.

Az akkumulátort csak a 0 °C... 50 °C hőmérséklet

tartományban szabad tárolni. Ne hagyja például az

akkumulátort nyáron egy gépjárműben.

Időnként tisztítsa meg az akkumulátor szellőzőrését egy puha,

tiszta és száraz ecsettel.

Ha az akkumulátor feltöltése után a készülék már csak

lényegesen rövidebb ideig üzemeltethető, akkor az

akkumulátor elhasználódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos

Karbantartás és szerviz

Karbantartás és tisztítás

f Figyelem! Az elektromos kéziszerszámon elvégzésre

kerülő karbantartási vagy tisztítási munkák

megkezdése előtt kapcsolja ki a berendezést és

reteszelje a 6 bekapcsolási reteszelést.

f Tartsa mindig tisztán az elektromos kéziszerszámot és

annak szellőzőnyílásait, hogy jól és biztonságosan

A fűrészlap befogó egységet sűrített levegővel vagy egy puha

ecsettel tisztítsa meg. Ehhez vegye ki a fűrészlapot az

elektromos kéziszerszámból. Megfelelő kenőanyagokkal

tartsa működőképes állapotban a fűrészlap befogó egységet.

Az elektromos kéziszerszám erős elszennyeződése működési

zavarokhoz vezethet. Ezért olyan anyagokat, melyek

megmunkálásakor sok por keletkezik, ne fűrészeljen alulról,

Ha az elektromos kéziszerszám a gondos gyártási és

ellenőrzési eljárás ellenére egyszer mégis meghibásodna,

akkor a javítással csak Bosch elektromos kéziszerszám-

műhely ügyfélszolgálatát szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg az elektromos kéziszerszám

típustábláján található 10-jegyű cikkszámot.

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre

szívesen válaszol. A tartalékalkatrészekkel kapcsolatos

robbantott ábrák és egyéb információ a következő címen

OBJ_BUCH-1272-002.book Page 100 Thursday, August 18, 2011 8:25 AMÐóññêèé | 101 Bosch Power Tools 1 619 P09 831 | (18.8.11) A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és

tartozékok vásárlásával, alkalmazásával és beállításával

kapcsolatos kérdései vannak.

A benne található lithium-ionos-akkumulátorokra a veszélyes

árukra vonatkozó előírások érvényesek. A felhasználók az

akkumulátorokat a közúti szállításban minden további nélkül

Ha az akkumulátorok szállításával harmadik személyt

(például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor

figyelembe kell venni a csomagolásra és a megjelölésre

vonatkozó különleges követelményeket. Ebben az esetben a

küldemény előkészítésébe be kell vonni egy veszélyes áru

Csak akkor küldje el az akkumulátort, ha a háza nincs

megrongálódva. Ragassza le a nyitott érintkezőket és

csomagolja be úgy az akkumulátort, hogy az a csomagoláson

belül ne mozoghasson.

Vegye figyelembe az adott országon belüli, az előbbieknél

esetleg szigorúbb helyi előírásokat.

Az elektromos kéziszerszámokat, az

akkumulátorokat, a tartozékokat és a csomagolást a

környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat és az

akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus

berendezésekre vonatkozó 2002/96/EK

európai irányelvnek és az elromlott vagy

elhasznált akkumulátorokra/elemekre

vonatkozó 2006/66/EK európai

irányelvnek megfelelően a már nem

használható akkumulátorokat/elemeket külön össze kell

gyűjteni és a környezetvédelmi szempontoknak megfelelően

kell újrafelhasználásra leadni.

Akkumulátorok/elemek:

Kérjük vegye figyelembe az „Szállítás”

fejezetben, a 101 oldalon leírtakat. A változtatások joga fenntartva. Ðóññêèé

Óêàçàíèÿ ïî áåçîïàñíîñòè
