HASZNÁLATI ÚTMUTATÓ GST 90 E Professional BOSCH

hu Eredeti használati utasítás

til électroportatif.

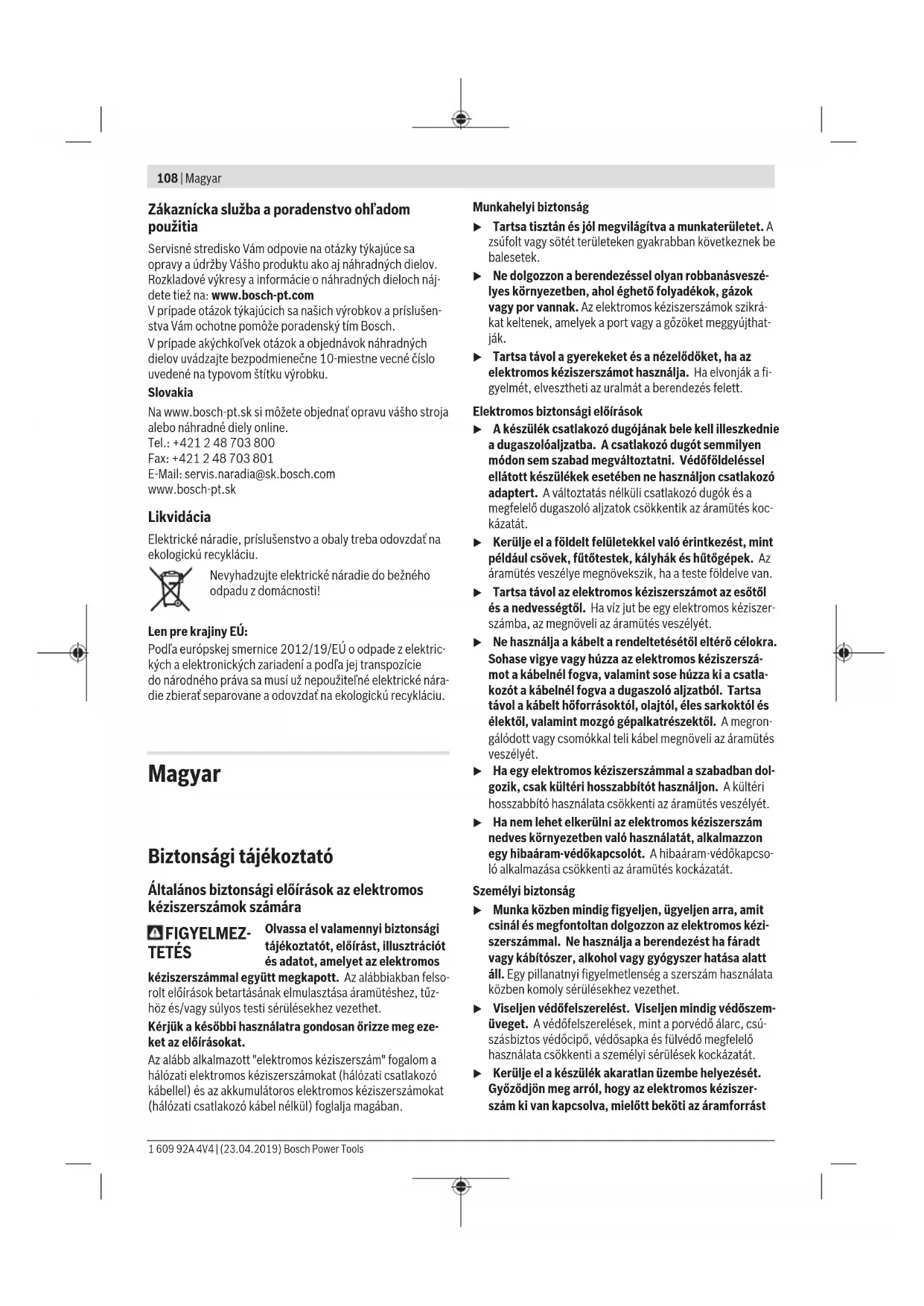

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos

kéziszerszámok számára

TETÉS Olvassa el valamennyi biztonsági

tájékoztatót, előírást, illusztrációt

és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban felso-

rolt előírások betartásának elmulasztása áramütéshez, tűz-

höz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg eze-

Az alább alkalmazott "elektromos kéziszerszám" fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be

balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok

vagy por vannak. Az elektromos kéziszerszámok szikrá-

kat keltenek, amelyek a port vagy a gőzöket meggyújthat-

ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi-

gyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékek esetében ne használjon csatlakozó

adaptert. Aváltoztatás nélküli csatlakozó dugók és a

megfelelő dugaszoló aljzatok csökkentik az áramütés koc-

kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az

áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer-

számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-

mot a kábelnél fogva, valamint sose húzza ki a csatla-

kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa

távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és

élektől, valamint mozgó gépalkatrészektől. A megron-

gálódott vagy csomókkal teli kábel megnöveli az áramütés

veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri

hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso-

ló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi-

szerszámmal. Ne használja a berendezést ha fáradt

vagy kábítószer, alkohol vagy gyógyszer hatása alatt

áll. Egy pillanatnyi figyelmetlenség a szerszám használata

közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú-

szásbiztos védőcipő, védősapka és fülvédő megfelelő

használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer-

szám ki van kapcsolva, mielőtt beköti az áramforrást 1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsMagyar | 109

és/vagy az akkumulátort, valamint mielőtt felemelné

és vinni kezdené az elektromos kéziszerszámot. Haaz

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot-

ban csatlakoztatja az áramforráshoz, az baleset vezethet.

u Az elektromos kéziszerszám bekapcsolása előtt okvet-

lenül távolítsa el abeállítószerszámokat vagy csavar-

kulcsokat. Az elektromos kéziszerszám forgó részeiben

felejtett beállítószerszám vagy csavarkulcs sérüléseket

u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig

biztosan álljon és az egyensúlyát megtartsa. Így az

elektromos kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni.

u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát

vagy ékszereket. Tartsa távol a haját és a ruháját a

mozgó részektől. A bő ruhát, az ékszereket és a hosszú

hajat a szerszám mozgó részei magukkal ránthatják.

u Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges be-

rendezéseket, ellenőrizze, hogy azok megfelelő mó-

don hozzá vannak kapcsolva a készülékhez és rendel-

tetésüknek megfelelően működnek. A porgyűjtő be-

rendezések használata csökkenti a munka során keletke-

ző por veszélyes hatásait.

u Ne hagyja, hogy az elektromos kéziszerszám gyakori

használata során szerzett tapasztalatok túlságosan

magabiztossá tegyék, és figyelmen kívül hagyja az

idevonatkozó biztonsági alapelveket. Egy gondatlan

művelet egy másodperc törtrésze alatt súlyos sérüléseket

Az elektromos kéziszerszámok gondos kezelése és

u Ne terhelje túl a berendezést. A munkájához csak az

arra szolgáló elektromos kéziszerszámot használja.

Amegfelelő elektromos kéziszerszámmal amegadott tel-

jesítménytartományon belül jobban és biztonságosabban

u Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Minden olyan elektro-

mos kéziszerszám, amelyet nem lehet sem be‑, sem ki-

kapcsolni, veszélyes és meg kell javíttatni.

u Húzza ki a csatlakozót az áramforrásból és/vagy távo-

lítsa el az akkumulátort (ha az leválasztható az elekt-

romos kéziszerszámtól), mielőtt az elektromos kézi-

szerszámon beállítási munkákat végez, tartozékokat

cserél vagy a szerszámot tárolásra elteszi. Ez az elővi-

gyázatossági intézkedés meggátolja a szerszám akaratlan

u A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyermekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem is-

merik a szerszámot, vagy nem olvasták el ezt az útmu-

tatót. Az elektromos kéziszerszámok veszélyesek, ha

azokat gyakorlatlan személyek használják.

u Tartsa megfelelően karban az elektromos kéziszerszá-

mokat és a tartozékokat. Ellenőrizze, hogy a mozgó

alkatrészek kifogástalanul működnek‑e, nincsenek‑e

beszorulva, illetve nincsenek‑e eltörve vagy megron-

gálódva olyan alkatrészek, amelyek hatással lehetnek

az elektromos kéziszerszám működésére. A berende-

zés megrongálódott részeit a készülék használata

előtt javíttassa meg. Sok olyan baleset történik, amelyet

az elektromos kéziszerszám nem megfelelő karbantartá-

sára lehet visszavezetni.

u Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező, gondosan ápolt vágószer-

számok ritkábban ékelődnek be és azokat könnyebben le-

het vezetni és irányítani.

u Az elektromos kéziszerszámokat, tartozékokat, szer-

számbiteket stb. csak ezen kezelési utasításoknak

megfelelően használja. Vegye figyelembe a munkakö-

rülményeket valamint akivitelezendő munka sajátos-

ságait. Az elektromos kéziszerszám eredeti rendelteté-

sétől eltérő célokra való alkalmazása veszélyes helyzete-

u Tartsa szárazon, tisztán valamint olaj- és zsírmentes

állapotban a fogantyúkat és markoló felületeket. A

csúszós fogantyúk és markoló felületek váratlan helyze-

tekben lehetetlenné teszik az elektromos kéziszerszám

biztonságos kezelését és irányítását.

u Az elektromos kéziszerszámot csak szakképzett sze-

mélyzet kizárólag eredeti pótalkatrészek felhasználá-

sával javíthatja. Ez biztosítja, hogy az elektromos kézi-

szerszám biztonságos maradjon.

Biztonsági előírások a szúrófűrészek számára

u Az elektromos kéziszerszámot csak a szigetelt marko-

latfelületeknél fogja, főleg ha olyan műveletet hajt

végre, melynek során a vágó tartozék rejtett vezeté-

kekhez vagy az elektromos kéziszerszám saját tápve-

zetékéhez érhet. Ha a vágó tartozék egy feszültség alatt

álló vezetékhez ér, az elektromos kéziszerszám fedetlen

fémrészei szintén feszültség alá kerülhetnek és áramütés-

u Használjon kapcsokat vagy más praktikus módszert a

megmunkálásra kerülő munkadarab megtámasztásá-

hoz és egy stabil alaphoz való rögzítéséhez. Ha a meg-

munkálásra kerülő munkadarabot a kezével tartja vagy a

testéhez szorítja, akkor az labilis lesz és ahhoz vezethet,

hogy a kezelő elveszti az uralmát a kéziszerszám és a mun-

u Tartsa távol a kezét a fűrészelési területtől. Ne nyúljon

a megmunkálásra kerülő munkadarab alá. Ha megérinti

a fűrészlapot, sérülésveszély áll fenn.

u Az elektromos kéziszerszámot csak bekapcsolt álla-

potban vezesse rá a megmunkálásra kerülő munkada-

rabra. Ellenkező esetben fennáll egy visszarúgás veszé-

lye, ha a betétszerszám beékelődik a munkadarabba.

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)110 | Magyar u Ügyeljen arra, hogy a talplemez a fűrészelés során biz- tosan felfeküdjön. Egy beékelődött fűrészlap eltörhet,

vagy visszarúgáshoz vezethet. u A munkafolyamat befejezése után kapcsolja ki az elektromos kéziszerszámot, és a fűrészlapot csak az-

után emelje ki a vágásból, miután az teljesen leállt. Így

elkerüli a készülék visszarúgását, és biztonságosan lete-

heti az elektromos kéziszerszámot. u Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és

a kezelő elvesztheti az uralmát az elektromos kéziszer-

szám felett. u Csak megrongálatlan, kifogástalan állapotú fűrészla- pokat használjon. A meggörbült vagy életlen fűrészlapok

eltörhetnek, negatív befolyással lehetnek a vágásra, vagy

visszarúgáshoz vezethetnek. u A fűrészlapot a kikapcsolás után sohase fékezze le ol- dalirányú nyomással. A fűrészlap megrongálódhat, eltör-

het, vagy egy visszarúgáshoz vezethet. u A rejtett vezetékek felkutatásához használjon arra al- kalmas fémkereső készüléket, vagy kérje ki a helyi

energiaellátó vállalat tanácsát. Ha egy elektromos veze-

téket a berendezéssel megérint, az tűzhöz és áramütés-

hez vezethet. Egy gázvezeték megrongálása robbanást

eredményezhet. Ha egy vízvezetéket szakít meg, anyagi

károk keletkeznek, vagy áramütést okozhat.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmezte-

tést és előírást. A biztonsági előírások és uta-

sítások betartásának elmulasztása áramütés-

hez, tűzhöz és/vagy súlyos sérülésekhez vezet-

Kérjük, vegye figyelembe a Használati Utasítás első részében

Rendeltetésszerű használat

A készülék rögzített alapra való felfekvés mellett fában, mű-

anyagban, fémekben, kerámialapokban és gumiban végzett

daraboló vágásokra és kivágásokra szolgál. A fűrész legfel-

jebb 45° sarokszögű egyenes és görbe vonalú vágásra is al-

kalmas. Tartsa be a fűrészlapokkal kapcsolatos javaslatokat.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozá-

sa az elektromos kéziszerszámnak az ábra-oldalon található

A be-/kikapcsoló bekapcsolási reteszelője

Löketszám előválasztó szabályozókerék

Belső hatlapú csavarkulcs

Forgácskifúvó szerkezet kapcsoló

Rezgőmozgás beállítókar

SDS-kar fűrészlap reteszelés feloldó

Fogantyú szigetelt markolatfelület)

Fűrészlap befogó egység

Megvezetés a párhuzamos ütköző számára

A párhuzamos ütköző rögzítőcsavarja

Párhuzamos ütköző körvágó szerkezettel

A körvágó szerkezet központozó tüskéje

A képeken látható vagy a szövegben leírt tartozékok rész-

ben nem tartoznak a standard szállítmányhoz. Tartozék-

programunkban valamennyi tartozék megtalálható.

Szúrófűrész GST 90 E GST 90 BE Rendelési szám

3 601 E8G 0.. 3 601 E8F 0..

Löketszám vezérlés ● ●

Névleges felvett teljesítmény W 650 650

Üresjárati löketszám n

– alumíniumban mm 20 20

– acélban (ötvözetlen) mm 10 10

Vágási szög (bal/jobb) max. ° 45 45

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsMagyar | 111

Szúrófűrész GST 90 E GST 90 BE Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA‑eljárás)

Érintésvédelmi osztály

/ II / II A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az

adatok változhatnak.

Zaj és vibráció értékek

GST 90 E GST 90 BE A zajkibocsátási értékek a EN62841-2-11szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke:

Hangnyomás-szint dB(A)

Hangteljesítmény-szint dB(A)

rezgési összértékek (a három irány vektorösszege) és a Kszórás a EN62841-2-11szabványnak megfelelően meghatá-

Faforgácslemez fűrészelése a T144DFfűrészlappal:

Fémlemez fűrészelése a T118Afűrészlappal:

Az ezen utasításokban megadott rezgésszint és zajkibocsátá-

si érték egy szabványban rögzített mérési módszerrel került

meghatározásra és az elektromos kéziszerszámok egymással

való összehasonlítására alkalmazható. Ez az érték a rezgés-

és zajkibocsátás ideiglenes becslésére is alkalmas.

A megadott rezgésszint és zajkibocsátási érték az elektro-

mos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elekt-

romos kéziszerszámot más alkalmazásokra, eltérő betétszer-

számokkal vagy nem kielégítő karbantartás mellett használ-

ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől

eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajki-

bocsátást lényegesen megnövelheti.

A rezgés- és zajkibocsátás pontos megbecsüléséhez figye-

lembe kell venni azokat az időszakokat is, amikor a készülék

kikapcsolt állapotban van, vagy amikor be van ugyan kap-

csolva, de nem kerül ténylegesen használatra. Ez az egész

munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos ké-

ziszerszám és a betétszerszámok karbantartása, a kezek me-

legen tartása, a munkamenetek megszervezése.

Összeszerelés u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a

A fűrészlap behelyezése/kicserélése u A betétszerszámfelszereléséhez vagy kicseréléséhez viseljen védőkesztyűt. A betétszerszámok élesek és

hosszabb használat esetén felforrósodhatnak.

A fűrészlap kijelölése

A javasolt fűrészlapok áttekintése ezen útmutató végén talál-

ható. Csak egy-bütykös szárú (T-szár) fűrészlapokat használ-

jon. A fűrészlap ne legyen hosszabb, mint amire az előirány-

zott vágáshoz szükség van.

Kis sugarú görbék vágásához használjon keskeny fűrészla-

A fűrészlap behelyezése (lásd aAábrát) u A behelyezés előtt tisztítsa meg a fűrészlap szárát. Egy elszennyeződött szárat nem lehet biztonságosan rög-

Nyomja be ütközésig és tartsa benyomva a (8)SDS-kart. Tol-

ja bele a (10)fűrészlapot a fogakkal a vágási irányban ütkö-

zésig a (13)fűrészlap befogó egységbe.

A fúrészlap behelyezésekor ügyeljen arra, hogy a fűrészlap

hátsó éle belefeküdjön a (9) vájatába. u Ellenőrizze a fűrészlap szilárd rögzítését. Egy laza fű- részlap kieshet és sérüléseket okozhat.

A fűrészlap kivétele (lásd aBábrát)

Nyomja előre ütközésig a (8)SDS-kart és vegye ki a (10)fű-

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)112 | Magyar

Kiszakadásgátló (lásd aC ábrát)

A (14) kiszakadásgátló (tartozék) faanyagok fűrészelésekor

megakadályozhatja a felület kiszakadását. A kiszakadásgát-

lót csak meghatározott fúrászlap-típusokhoz és csak 0° vágá-

si szög esetén lehet használni. A (5) talplemezt a kiszakadás-

gátlóval való fűrészeléskor a munkadarab széle mentén vég-

zett fűrészeléshez nem szabad hátrafelé áthelyezni.

Nyomja bele a (14)kiszakadásgátlót alulról a (5)talplemez-

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és

fémek pora egészségkárosító hatású lehet. A poroknak a ke-

zelő vagy a közelben tartózkodó személyek által történő

megérintése vagy belégzése allergikus reakciókat és/vagy a

légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá-

súak, főleg ha a faanyag kezeléséhez más anyagokat is fel-

használtak (kromát, favédő vegyszerek). A készülékkel az-

besztet tartalmazó anyagokat csak szakembereknek szabad

– A lehetőségek szerint használjon az anyagnak megfelelő

– Gondoskodjon a munkahely jó szellőztetéséről.

– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-

dő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az

adott országban érvényes előírásokat.

u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-

sen össze por. A porok könnyen meggyulladhatnak.

Védőbúra (lásd aDábrát)

Szerelje fel a (15) védőbúrát, mielőtt az elektromos kézi-

szerszámot egy porelszíváshoz csatlakoztatná.

Tegye úgy fel a (15)védőbúrát az elektromos kéziszerszám-

ra, hogy a (11)érintésvédő tartója bepattanjon a helyére.

A porelszívás nélküli munkákhoz és sarokvágásokhoz vegye

le a berendezésről a (15)védőbúrát. Ehhez húzza le előrefe-

lé a védőbúrát a (11)érintésvédőről.

A porelszívás csatlakoztatása (lásd aE–Fábrát)

Tegye be a (16)elszívó csonkot a (5)talplemez megfelelő ki-

Ügyeljen arra, hogy az elszívó csonk bütyke a Eábrán látható

módon bepattanjon az elektromos kéziszerszám megfelelő

Csatlakoztasson egy (17) elszívó tömlőt (tartozék) az (16)

elszívó csőcsonkhoz. Kapcsolja össze a (17) elszívó tömlőt

egy porszívóval (tartozék).

A különböző porszívókhoz való csatlakoztatás áttekintése

ezen útmutató végén található.

Az optimális elszíváshoz, ha lehetséges, szerelje fel a (14) ki-

Kapcsolja ki a forgácsfúvó berendezést, ha csatlakoztatta a

porelszívó berendezést.

A porszívónak alkalmasnak kell lennie a megmunkálásra ke-

rülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-

raz porok elszívásához egy speciálisan erre a célra gyártott

porszívót kell használni.

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

A rezgőmozgás beállítása

A négy fokozatban beállítható előtolással a vágási sebessé-

get, a vágási teljesítményt és a vágási vonalat a megmunká-

lásra kerülő anyagnak megfelelően optimálisan be lehet állí-

A rezgőmozgás a (7) beállítókarral üzem közben is beállítha-

0fokozat nincs rezgőmozgás

Ifokozat kis rezgőmozgás

IIfokozat közepes rezgőmozgás

IIIfokozat nagy rezgőmozgás

A mindenkori alkalmazáshoz legmegfelelőbb optimális rezgé-

si fokozatot gyakorlati prőbákkal lehet meghatározni. Erre az

alábbi javaslatok érvényesek:

– Annál alacsonyabb rezgési fokozatot használjon, minél fi-

nomabb és tisztább vágási élet akar előállítani, szükség

esetén kapcsolja teljesen ki a rezgőmozgást.

– Vékony munkadarabok (pl. fémlemezek) megmunkálásá-

hoz kapcsolja ki a rezgőmozgást.

– Kemény anyagok (pl. acél) megmunkálásához használjon

alacsony rezgőmozgást.

– Puha anyagokban, valamint fában, szálirányban történő

fűrészeléshez használhatja a maximális rezgőmozgást.

A sarkalószög beállítása (lásd aGábrát)

A (5) talplemezt sarokvágásokhoz 45°-kal jobbra vagy balra

A (15)védőbúrát, a (16)elszívó csonkot és a (14)felszaka-

dásgátlót sarokvágásnál nem lehet használni.

– Nyomja kissé le a (16)elszívó csonkot és húzza ki azt a

– Vegye le a (15)védőbúrát és a (14)kiszakadásgátlót.

– Lazítsa ki a (19)csavart a (4)belső hatlapos kulccsal és

tolja el kissé a (5)talplemezt a hálózati kábel felé.

– A sarkalószög pontos beállításához a talplemez jobb és

baloldalán a 0° és 45° szögnél bepattanási pontok van-

nak. Forgassa el a (5)talplemezt a (18)skála szerint a kí-

vánt helyzetbe. Más sarkalószögeket egy szögmérő segít-

ségével lehet beállítani.

– Tolja el ezután a (5)talplemezt ütközésig a (10)fűrészlap

– Húzza meg ismét szorosra a (19)csavart.

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsMagyar | 113

A talplemez áthelyezése (lásd aGábrát)

A munkadarab széléhez közeli fűrészeléshez a (5) talplemezt

hátrafelé át lehet helyezni.

Lazítsa ki a (19)csavart és tolja el ütközésig a (5)talplemezt

a hálózati kábel felé.

Húzza meg ismét szorosra a (19) csavart.

Áthelyezett (5)talplemezzel csak 0° sarkalószög esetén le-

het fűrészelni. Ezen felül a (22)párhuzamvezetőt a körvágó-

val (külön tartozék) és a (14)felszakadásgátlót sem lehet ek-

Forgácsfúvó berendezés

A forgácskifúvó szerkezet légáramával forgácsmentes álla-

potban lehet tartani a vágási vonalat.

A forgácsfúvó berendezés bekapcsolása: A fá-

ban, műanyagokban és hasonló anyagokban

nagy lemunkálási teljesítménnyel végzett

munkákhoz tolja el a (6) kapcsolót az elszívó

A forgácsfúvó berendezés kikapcsolása: A fé-

mekben valamint csatlakoztatott porelszívás-

sal végzett munkákhoz tolja el a (6) kapcsolót

u Ügyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie az elektromos kézi-

szerszám típustábláján található adatokkal. A

230V‑os berendezéseket 220V hálózati feszültségről

is szabad üzemeltetni.

Be-/kikapcsolás (GST90E)

u Gondoskodjon arról, hogy működtetni tudja a be-/ki-

kapcsolót, anélkül, hogy ehhez el kellene engednie a

Az elektromos kéziszerszám bekapcsolásához tolja el előre

a (2)be-/kikapcsolót, úgy hogy a kapcsolón az „I“ jel jelen-

Az elektromos kéziszerszám kikapcsolásához tolja el hátra a

(2)be-/kikapcsolót, úgy hogy a kapcsolón a „0“ jel jelenjen

Be-/kikapcsolás (GST90BE)

u Gondoskodjon arról, hogy működtetni tudja a be-/ki-

kapcsolót, anélkül, hogy ehhez el kellene engednie a

Az elektromos kéziszerszám bekapcsolásához nyomja meg

a (2) be-/kikapcsolót.

A (2) be-/kikapcsoló reteszeléséhez tartsa azt benyomva és

tolja el jobbra vagy balra a (1) reteszelőt.

Az elektromos kéziszerszám kikapcsoláshoz engedje el a

(2) be-/kikapcsolót. Ha a (2) be-/kikapcsoló bekapcsolt álla-

potban reteszelve van, akkor azt előbb nyomja be, majd en-

A löketszám vezérlése (GST90BE)

A bekapcsolt elektromos kéziszerszám löketszámát annak

megfelelően szabályozhatja, mennyire nyomja be a (2) be-/

A (2) be‑/kikapcsolóra gyakorolt enyhe nyomás alacsony lö-

ketszámot eredményez. Növekvő nyomás esetén a löket-

A löketszám előzetes kijelölése

A (3) löketszám előválasztó szabályozókerékkel a löketszá-

mot előre ki lehet választani és üzem közben is meg lehet vál-

A szükséges löketszám a megmunkálásra kerülő anyagtól és

a munkafeltételektől függ és gyakorlati próbával lehet meg-

A löketszámot a fűrészlapnak a munkadarabra való felhelye-

zésekor valamint műanyag és alumínium fűrészelésekor cél-

Ha hosszabb ideig alacsony löketszámmal dolgozik, az elekt-

romos kéziszerszám erősen felmelegedhet. Vegye ki a fű-

részlapot járassa az elektromos kéziszerszámot a lehűléshez

kb. 3percig a maximális löketszámmal.

Munkavégzési tanácsok

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

u Kapcsolja azonnal ki az elektromos kéziszerszámot,

ha a fűrészlap leblokkol.

u Kisebb vagy vékonyabb munkadarabok megmunkálá-

sához használjon mindig egy stabil alaplapot vagy egy

fűrészasztalt (külön tartozék).

A fában, faforgácslemezekben, építési anyagokban stb. vég-

zett fűrészelés előtt ellenőrizze, nincsenek-e idegen anya-

gok, például szögek, csavarok stb. a megmunkálásra kerülő

munkadarabban, és szükség esetén távolítsa el ezeket.

Besüllyesztéses fűrészelés (lásd aH ábrát)

u Besüllyesztéses fűrészeléssel csk puha anyagokat,

például fát, gipszkartont vagy hasonló más anyagokat

szabad csak megmunkálni!

A besüllyesztéses fűrészeléshez csak rövid fűrészlapokat

használjon. Besüllyesztéses fűrészelést csak 0°-os sarkaló-

szög mellett lehet végezni.

Tegye fel az elektromos kéziszerszámot a (5) talplemez hát-

só élével a munkadarabra, anélkül, hogy a (10) fűrészlap

megérintené a munkadarabot és kapcsolja be a fűrészt. A lö-

ketszám-vezérléssel ellátott elektromos kéziszerszámoknál a

legmagasabb löketszámot jelölje ki. Nyomja hozzá erőtelje-

sen az elektromos kéziszerszámot a munkadarabhoz és las-

san merítse be a fűrészlapot a munkadarabba.

Mihelyt a (5) talplemez egész felületével felfekszik a munka-

darabra, fűrészeljen tovább a kívánt metszésvonal mentén.

Párhuzamos ütköző körvágó szerkezettel (tartozék)

A körvágó szerkezettel (tartozék) felszerelt (22) párhuza-

mos ütközővel végzett munkáknál a munkadarab legnagyobb

megengedett vastagsága 30mm lehet.

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)114 | Русский

Párhuzamos vágások (lásd aI ábrát): Lazítsa ki a (21) rögzí-

tőcsavart és tolja bele a párhuzamos ütköző skáláját a (20)

megvezetésen keresztül a talplemezbe. Állítsa be a talplemez

belső élénél skálaértékként a kívánt vágási szélességet. Húz-

za meg ismét szorosra a (21) rögzítőcsavart.

Köralakú vágások (lásd aJ ábrát): Fúrjon a vágási vonalnál a

kivágásra kerülő körön belül egy furatot, amelyen át lehet

dugni a fűrészlapot. Munkalja meg a furatot egy marófejjel

vagy reszelővel, hogy a fűrészlap egy síkban lehessen a vágá-

Tegye át a (21) rögzítőcsavart a párhuzamos ütköző másik

oldalára. Tolja bele a párhuzamos ütköző skáláját a (20)

megvezetésen keresztül a talplemezbe. Fúrjon a munkada-

rabba a kivágandó rész közepén egy nyílást. Dugja bele a

(23) központozó tüskét a párhuzamos ütköző belső nyílásán

keresztül a most kifúrt nyílásba. Skálaértékként állítsa be a

talplemez belső élénél a sugarat. Húzza meg szorosra a (21)

Fémek fűrészelése esetén az anyag felmelegedése miatt a

vágási vonalra célszerű hűtő- ill. kenőanyagot felvinni.

Karbantartás és szerviz

Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol-

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével

csak a magát a Bosch céget, vagy egy Bosch elektromos ké-

ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne-

hogy a biztonságra veszélyes szituáció lépjen fel.

Rendszeresen tisztítsa meg a fűrészlap befogó egységet. Eh-

hez vegye ki a fűrészlapot az elektromos kéziszerszámból és

kissé ütögesse ki egy sík felületen az elektromos kéziszerszá-

Az elektromos kéziszerszám erős erős elszennyeződése mű-

ködészavarokhoz vezethet. Ezért az olyan anyagokat, ame-

lyek fűrészelésekor nagy mennyiségű por keletkezik, nefűré-

szeljen alulról vagy fej feletti helyzetben. u Extrém munkafeltételek esetén a lehetőségnek meg- felelően mindig használjon egy elszívó berendezést.

Fújja ki gyakran a szellőzőnyílásokat, és iktasson be a

hálózati vezeték elé egy hibaáram védőkapcsolót

(PRCD). Fémek megmunkálása során vezetőképes por

juthat az elektromos kéziszerszám belsejébe. Ez hátrá-

nyos hatással lehet az elektromos kéziszerszám védőszi-

Ha a porkivezető nyílás eldugul, kapcsolja ki az elektromos

kéziszerszámot, vegye le a porelszívást és távolítsa el a port

Időnként kenje meg a (9) vezetőgörgőt egy csepp olajjal.

Rendszeresen ellenőrizze a (9)vezetőgörgőt. Ha a vezető-

görgő elhasználódott, azt egy erre felhatalmazott Bosch-Ve-

vőszolgálattal ki kell cseréltetni.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve-

sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb-

rák és egyéb információk a következő címen találhatók:

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és

azok tartozékaival kapcsolatos kérdésekben szívesen nyújt

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,

okvetlenül adja meg a termék típustábláján található 10‑je-

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

Az elektromos kéziszerszámokat, a tartozékokat és a csoma-

golást a környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a

háztartási szemétbe!

Csak az EU‑tagországok számára:

A használt villamos és elektronikus berendezésekre vonatko-

zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfele-

lő országok jogharmonizációjának megfelelően a már hasz-

nálhatatlan elektromos kéziszerszámokat külön össze kell

gyűjteni és a környezetvédelmi szempontból megfelelő újra

felhasználásra le kell adni.

EU konformitási nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek

az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi ide-

vágó előírásainak és megfelelnek a következő szabványoknak.

Műszaki dokumentumok megőrzési pontja: *
