KÄYTTÖOHJE GST 90 E Professional BOSCH

fi Alkuperäiset ohjeet

Yleiset sähkötyökalujen turvaohjeet

VAROITUS Lue kaikki tämän sähkötyökalun

mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden

noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu-

lipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai-

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-

käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)70 | Suomi

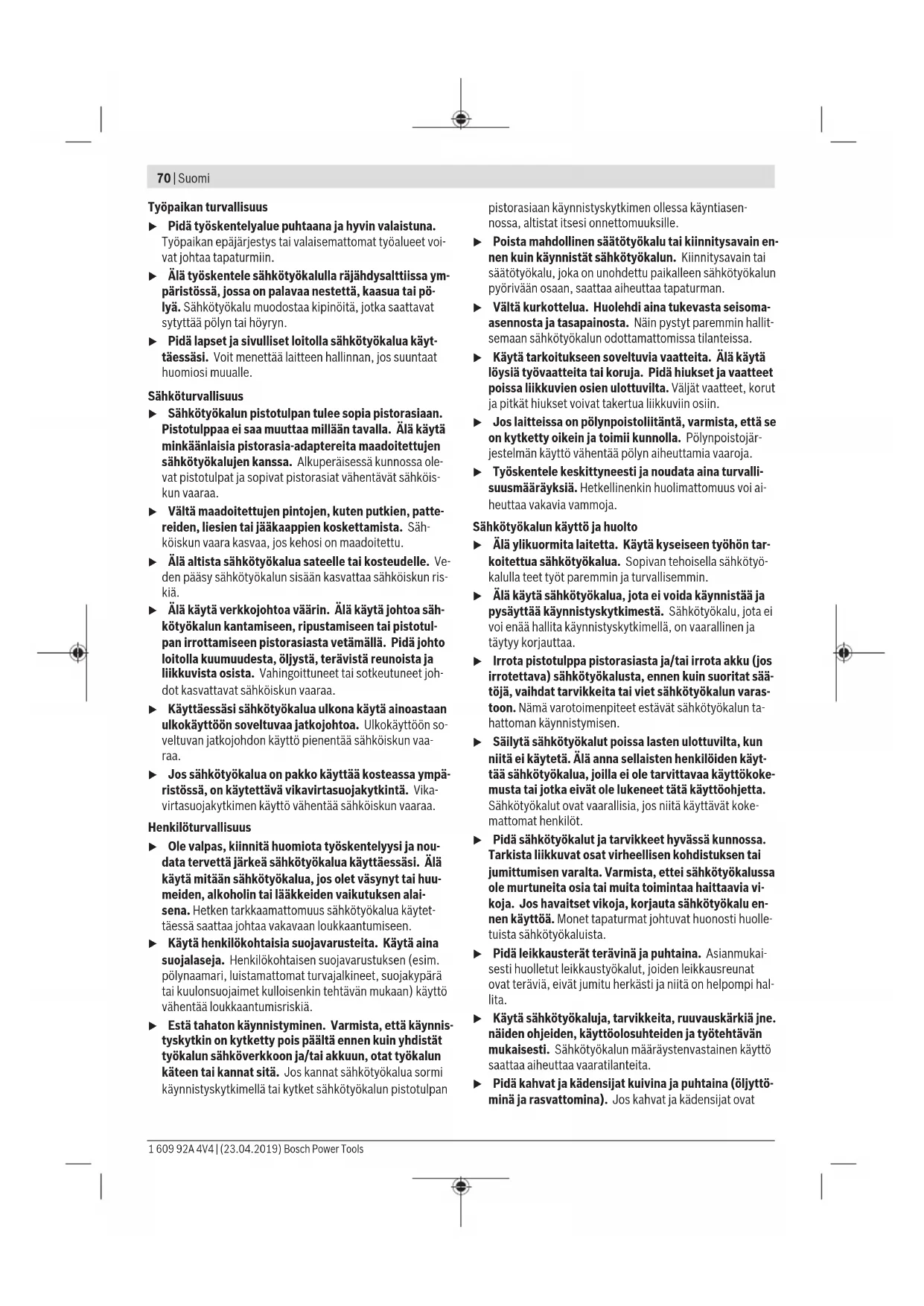

Työpaikan turvallisuus

u Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi-

vat johtaa tapaturmiin.

u Älä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pö-

lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryn.

u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt-

täessäsi. Voit menettää laitteen hallinnan, jos suuntaat

u Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

minkäänlaisia pistorasia-adaptereita maadoitettujen

sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole-

vat pistotulpat ja sopivat pistorasiat vähentävät sähköis-

u Vältä maadoitettujen pintojen, kuten putkien, patte-

reiden, liesien tai jääkaappien koskettamista. Säh-

köiskun vaara kasvaa, jos kehosi on maadoitettu.

u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve-

den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris-

u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh-

kötyökalun kantamiseen, ripustamiseen tai pistotul-

pan irrottamiseen pistorasiasta vetämällä. Pidä johto

loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh-

dot kasvattavat sähköiskun vaaraa.

u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaa-

u Jos sähkötyökalua on pakko käyttää kosteassa ympä-

ristössä, on käytettävä vikavirtasuojakytkintä. Vika-

virtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

u Ole valpas, kiinnitä huomiota työskentelyysi ja nou-

data tervettä järkeä sähkötyökalua käyttäessäsi. Älä

käytä mitään sähkötyökalua, jos olet väsynyt tai huu-

meiden, alkoholin tai lääkkeiden vaikutuksen alai-

sena. Hetken tarkkaamattomuus sähkötyökalua käytet-

täessä saattaa johtaa vakavaan loukkaantumiseen.

u Käytä henkilökohtaisia suojavarusteita. Käytä aina

suojalaseja. Henkilökohtaisen suojavarustuksen (esim.

pölynaamari, luistamattomat turvajalkineet, suojakypärä

tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö

vähentää loukkaantumisriskiä.

u Estä tahaton käynnistyminen. Varmista, että käynnis-

tyskytkin on kytketty pois päältä ennen kuin yhdistät

työkalun sähköverkkoon ja/tai akkuun, otat työkalun

käteen tai kannat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan käynnistyskytkimen ollessa käyntiasen-

nossa, altistat itsesi onnettomuuksille.

u Poista mahdollinen säätötyökalu tai kiinnitysavain en-

nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai

säätötyökalu, joka on unohdettu paikalleen sähkötyökalun

pyörivään osaan, saattaa aiheuttaa tapaturman.

u Vältä kurkottelua. Huolehdi aina tukevasta seisoma-

asennosta ja tasapainosta. Näin pystyt paremmin hallit-

semaan sähkötyökalun odottamattomissa tilanteissa.

u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet

poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

u Jos laitteissa on pölynpoistoliitäntä, varmista, että se

on kytketty oikein ja toimii kunnolla. Pölynpoistojär-

jestelmän käyttö vähentää pölyn aiheuttamia vaaroja.

u Työskentele keskittyneesti ja noudata aina turvalli-

suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai-

heuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar-

koitettua sähkötyökalua. Sopivan tehoisella sähkötyö-

kalulla teet työt paremmin ja turvallisemmin.

u Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

voi enää hallita käynnistyskytkimellä, on vaarallinen ja

u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos

irrotettava) sähkötyökalusta, ennen kuin suoritat sää-

töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas-

toon. Nämä varotoimenpiteet estävät sähkötyökalun ta-

hattoman käynnistymisen.

u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sellaisten henkilöiden käyt-

tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke-

musta tai jotka eivät ole lukeneet tätä käyttöohjetta.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-

u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa.

Tarkista liikkuvat osat virheellisen kohdistuksen tai

jumittumisen varalta. Varmista, ettei sähkötyökalussa

ole murtuneita osia tai muita toimintaa haittaavia vi-

koja. Jos havaitset vikoja, korjauta sähkötyökalu en-

nen käyttöä. Monet tapaturmat johtuvat huonosti huolle-

tuista sähkötyökaluista.

u Pidä leikkausterät terävinä ja puhtaina. Asianmukai-

sesti huolletut leikkaustyökalut, joiden leikkausreunat

ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal-

u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne.

näiden ohjeiden, käyttöolosuhteiden ja työtehtävän

mukaisesti. Sähkötyökalun määräystenvastainen käyttö

saattaa aiheuttaa vaaratilanteita.

u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö-

minä ja rasvattomina). Jos kahvat ja kädensijat ovat

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsSuomi | 71

liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja

hallitsemaan työkalua turvallisesti.

Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-

kuperäisiä varaosia. Näin varmistat, että sähkötyökalu

säilyy turvallisena.

Pistosahojen turvallisuusohjeet u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, kun teet sellaisia töitä, joissa käyttötarvike voi

koskettaa piilossa olevia sähköjohtoja tai laitteen

omaa virtajohtoa. Jos käyttötarvike koskettaa virrallista

sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamatto-

mat metalliosat virrallisiksi ja aiheuttaa sähköiskun lait-

teen käyttäjälle. u Kiinnitä työkappale tukevaan työalustaan puristimilla tai muilla sopivilla kiinnitysvälineillä. Työkappaleen pi-

täminen kädessä tai kehoa vasten ei takaa riittävää tukea

ja voi johtaa hallinnan menettämiseen. u Pidä kädet loitolla sahauskohdasta. Älä kosketa työ- kappaleen alapuolta. Sahanterän koskettaminen aiheut-

taa loukkaantumisvaaran. u Ohjaa sähkötyökalu vain moottorin käydessä työkap- paletta vasten. Muuten syntyy takaiskun vaara, jos käyt-

tötarvike juuttuu työkappaleeseen. u Varmista, että jalkalevy on sahattaessa tukevasti työ- kappaletta vasten. Kallistunut sahanterä voi katketa tai

aiheuttaa takaiskun. u Pysäytä sähkötyökalu sahauksen jälkeen ja nosta sa- hanterä vasta sen jälkeen sahausurasta, kun terä on

pysähtynyt. Tällä tavalla vältät takaiskun ja voit asettaa

sähkötyökalun turvallisesti säilytysalustalle. u Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallin-

nan menettämisen vaara, koska käyttötarvike voi pureu-

tua säilytysalustan pintaan. u Käytä vain ehjiä ja moitteettomassa kunnossa olevia sahanteriä. Taipunut tai tylsä sahanterä saattaa johtaa

terän katkeamiseen, sahausjäljen heikentymiseen tai ta-

kaiskuun. u Älä jarruta sahanterää laitteen sammutuksen jälkeen painamalla terän kylkeä työkappaletta vasten. Sahan-

terä saattaa vahingoittua, katketa tai aiheuttaa takaiskun. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja-

keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh-

taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta-

minen saattaa johtaa räjähdykseen. Vesijohdon puhkaisu

aiheuttaa aineellisia vahinkoja tai saattaa johtaa sähköis-

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Tur-

vallisuus- ja käyttöohjeiden noudattamatta jät-

täminen voi johtaa sähköiskuun, tulipaloon ja/

tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu tukevalla alustalla tehtäviin

puun, muovin, metallin, keramiikkalaattojen ja kumin sa-

haustöihin. Se soveltuu suorien ja kaarevien linjojen sahauk-

seen maks. 45° jiirikulmalla. Noudata sahanteriä koskevia

Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh-

Käynnistyskytkimen lukitus (GST90BE)

Iskunopeuden säätöpyörä

Purunpoistopuhaltimen kytkin

Heiluriliikkeen säätövipu

Sahanterän lukituksen avaava SDS-vipu

Sahanterän kiinnitin

Suuntaisohjaimen ohjain

Suuntaisohjaimen lukitusruuvi

Suuntaisohjain ja ympyräohjain

Ympyräohjaimen keskityskärki

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu

vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar-

Pistosaha GST 90 E GST 90 BE Iskunopeuden ohjaus ● ●

Nimellisottoteho W 650 650

Tyhjäkäyntikierrosluku n

– alumiiniin mm 20 20

– teräkseen (seostamaton) mm 10 10

Sahauskulma (vasen/oikea) maks. ° 45 45

Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 2,3 2,6

/ II / II Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella.

GST 90 E GST 90 BE Melupäästöarvot on määritetty standardin EN62841-2-11 mukaan.

Tyypillinen sähkötyökalun A-painotettu melutaso:

Äänenpainetaso dB(A)

Käytä kuulosuojaimia!

Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN62841-2-11 mu-

Lastulevyn sahaus sahanterälläT144DF:

Metallilevyn sahaus sahanterälläT118A:

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot

on mitattu standardissa määritetyn mittausmenetelmän mu-

kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai-

luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun

pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat

kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua

käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät-

tömästi huollettuna. Tämä saattaa suurentaa koko työsken-

telyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi-

tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä-

käynnillä. Tämä voi vähentää huomattavasti koko työskente-

lyajan tärinä- ja melupäästöjä.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele-

miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö-

kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi-

minä ja työprosessien organisointi).

Asennus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä.

Sahanterän asennus/vaihto u Käytä työkäsineitä, kun asennat tai vaihdat sahante- rän. Käyttötarvikkeet ovat teräviä ja ne voivat kuumentua

pitkäaikaisessa käytössä.

Tämän käyttöoppaan lopussa on suositeltavien sahanterien

yleiskatsaus. Käytä vain T-kiinnityksellä varustettuja sahan-

teriä. Sahanterä ei saa olla liian pitkä. Terän pituuden tulee

sopia kyseiseen sahaustyöhön.

Käytä jyrkkien kaarien sahaukseen kapeaa sahanterää.

Sahanterän asennus (katsokuvaA) u Puhdista sahanterän varsi ennen sahanterän asenta- mista. Likaista vartta ei voi kiinnittää kunnolla.

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsSuomi | 73

Paina SDS-vipua(8) eteenpäin vasteeseen saakka ja pidä

painettuna. Työnnä sahanterä(10) (teräpuoli sahaussuun-

taan) sahanterän kiinnittimen (13) pohjaan asti.

Varmista, että asennettavan sahanterän selkä menee kun-

nolla paikalleen ohjainrullan (9) uraan.

u Tarkista, että sahanterä on tukevasti paikallaan. Löysä

sahanterä voi irrota ja johtaa tapaturmaan.

Sahanterän irrotus (katsokuvaB)

Paina SDS-vipua(8) eteenpäin vasteeseen saakka ja irrota

Repimissuoja (katso kuvaC)

Repimissuojan (14) (lisätarvike) avulla voit estää sahattavan

puulevyn pinnan repeytymisen. Repimissuojaa voi käyttää

vain tiettyjen sahanterätyyppien kanssa ja vain 0° sahauskul-

malla. Kun käytät sahauksessa repimissuojaa, jalkalevyä (5)

ei saa siirtää taakse reunan lähellä sahauksen asentoon.

Paina repimissuoja (14) alakautta kiinni jalkalevyyn (5).

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy-

pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter-

veydelle vaarallista. Pölyn koskettaminen tai hengittäminen

saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al-

lergisia reaktioita ja/tai hengitystiesairauksia.

Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly)

katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen

käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja-

aine). Asbestipitoisia materiaaleja saavat käsitellä vain

asiantuntevat ammattilaiset.

– Käytä mahdollisuuksien mukaan materiaalille soveltuvaa

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatusluokan P2 hengitys-

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia

u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla

Suojus (katsokuvaD)

Asenna suojus (15), ennen kuin kytket sähkötyökalun pölyn-

Asenna suojus(15) sähkötyökaluun niin, että saat lukittua

pitimen kosketussuojaan(11).

Irrota suojus(15) jiirisahauksissa tai jos työskentelet ilman

pölynpoistoa. Tee tämä vetämällä suojus eteenpäin irti kos-

Pölynpoiston liitäntä (katsokuvatE–F)

Aseta purunpoistoputki(16) jalkalevyn(5) aukkoon.

Varmista, että purunpoistoputken nokka lukkiutuu sähkötyö-

kalun vastaavaan aukkoon kuvassaE näytetyllä tavalla.

Kytke imuletku (17) (lisätarvike) purunpoistoputkeen (16).

Kytke imuletku (17) pölynimuriin (lisätarvike).

Tämän käyttöoppaan lopussa olevassa yleiskatsaus neuvoo,

miten sahan voi kytkeä erilaisiin pölynimureihin.

Mikäli mahdollista, asenna repimissuoja (14), jotta saat opti-

moitua pölynpoiston.

Kytke purunpoistopuhallin pois päältä, jos saha on kytketty

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria, jos imuroit terveydelle erittäin vaaralli-

sia, syöpää aiheuttavia tai kuivia pölylaatuja.

u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Heiluriliikkeen säätö

Heiluriliikkeen neliportainen säätö mahdollistaa sahausno-

peuden, -tehon ja -jäljen optimaalisen sovituksen sahattavan

Säätövivun (7) avulla voit säätää heiluriliikettä myös käytön

Porras0 ei heiluriliikettä

PorrasI pieni heiluriliike

PorrasII keskisuuri heiluriliike

PorrasIII suuri heiluriliike

Voit määrittää kyseiseen käyttökohteeseen optimaalisesti

sopivan heiluriliikkeen asennon koesahauksilla. Huomioi täl-

löin seuraavat suositukset:

– Mitä pienemmäksi säädät heiluriliikkeen asennon tai kyt-

ket heiluriliikkeen kokonaan pois, sitä hienompi ja siis-

– Kytke heiluriliike pois päältä, kun sahaat ohuita levyjä

– Käytä pientä heiluriliikettä, kun sahaat kovia materiaaleja

– Käytä suurinta heiluriliikettä, kun sahaat pehmeitä materi-

aaleja ja puun syiden suuntaisesti.

Jiirikulman asetus (katsokuvaG)

Jalkalevyä (5) voi kallistaa jiirisahauksia varten maks. 45° oi-

kealle tai vasemmalle.

Suojusta(15), purunpoistoputkea(16) ja repimissuo-

jaa(14) ei voi käyttää jiirisahauksissa.

– Paina purunpoistoputkea(16) kevyesti alaspäin ja vedä

se irti jalkalevystä(5).

– Irrota suojus(15) ja repimissuoja(14).

– Avaa ruuvi (19) kuusiokoloavaimella(4) ja työnnä jalkale-

vyä (5) verkkojohdon suuntaan.

– Jalkalevyn oikealla ja vasemmalla puolella on lukitukset

kohdissa 0° ja 45° jiirikulman tarkkaan säätöön. Käännä

jalkalevy(5) asteikon(18) mukaan haluamaasi asentoon.

Muut jiirikulmat voi asettaa kulmamitan avulla.

– Työnnä tämän jälkeen jalkalevyä(5) sahanterän(10)

suuntaan rajoittimeen asti.

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)74 | Suomi

– Kiristä ruuvi (19) jälleen.

Jalkalevyn siirtäminen (katsokuvaG)

Reunan lähellä tehtävää sahausta varten jalkalevyä (5) voi

Avaa ruuvi (19) ja työnnä jalkalevyä (5) verkkojohdon suun-

taan vasteeseen asti.

Kun jalkalevy(5) on siirretty, sahalla voi sahata vain 0° jiiri-

kulmalla. Tällöin ei voi myöskään käyttää suuntaisohjainta

ympyräohjaimen(22) (lisätarvike) kanssa eikä repimissuo-

Purunpoistopuhaltimen ilmavirran avulla saat pidettyä sa-

hauslinjan puhtaana.

Purunpoistopuhaltimen kytkeminen päälle:

siirrä kytkintä (6) purunpoistoputken suun-

taan, kun sahaat puuta, muovia yms. materi-

aaleja, joiden yhteydessä syntyy paljon purua.

Purunpoistopuhaltimen kytkeminen pois

päältä: siirrä kytkintä (6) sahanterän suun-

taan, kun sahaat metallia tai kun olet kytkenyt

u Huomioi verkkojännite! Virtalähteen jännitteen tulee

vastata sähkötyökalun laitekilvessä olevia tietoja.

230V-tunnuksella merkittyjä sähkötyökaluja voi käyt-

tää myös 220V verkoissa.

Käynnistäminen/sammuttaminen (GST90E)

u Varmista, että voit painaa käynnistyskytkintä irrotta-

matta otetta kädensijasta.

Käynnistä sähkötyökalu työntämällä käynnistyskytkintä(2)

eteenpäin "I"-asentoon.

Sammuta sähkötyökalu työntämällä käynnistyskytkintä(2)

taaksepäin "0"-asentoon.

Käynnistäminen/sammuttaminen (GST90BE)

u Varmista, että voit painaa käynnistyskytkintä irrotta-

matta otetta kädensijasta.

Käynnistä sähkötyökalu painamalla käynnistyskytkintä (2).

Kun haluat lukita käynnistyskytkimen (2), pidä käynnistys-

kytkintä painettuna ja työnnä lukitsin (1) oikealle tai vasem-

Sammuta sähkötyökalu vapauttamalla käynnistyskytkin (2).

Jos käynnistyskytkin (2) on lukittu, paina ensin käynnistys-

kytkintä ja vapauta se tämän jälkeen.

Iskuluvun säätäminen (GST90BE)

Voit säätää käytön aikana portaattomasti sähkötyökalun is-

kunopeutta käynnistyskytkimen (2) avulla.

Kun painat käynnistyskytkintä (2) kevyesti, saha toimii pie-

nellä iskunopeudella. Kun painat painiketta voimakkaammin,

Iskunopeuden säätöpyörän (3) avulla saat valittua iskuno-

peuden ja voit myös muuttaa sitä käytön aikana.

Tarvittava iskunopeus riippuu materiaalista ja työskentely-

olosuhteista ja sen voi määrittää koeasahauksilla.

Suosittelemme pienentämään iskunopeutta, kun asetat sa-

hanterän työkappaletta vasten sekä sahatessasi muovia tai

Jos työskentelet pitkäaikaisesti pienellä iskunopeudella,

sähkötyökalu voi kuumeta voimakkaasti. Ota sahanterä pois

ja anna sähkötyökalun käydä n. 3minuutin ajan maksimino-

u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

u Sammuta sähkötyökalu välittömästi, jos sahanterä ju-

u Käytä pienten tai ohueiden työkappaleiden työstöön

aina tukevaa alustaa tai sahapöytää (lisätarvike).

Tarkasta ennen sahausta, ettei työstettävässä puussa, lastu-

levyssä, palkissa, yms. ole nauloja, ruuveja tai muita esteitä.

Tarvittaessa poista ne.

Upotussahaus (katso kuva H)

u Upotussahaus on sallittua vain pehmeiden materiaa-

lien kanssa (esimerkiksi puu, kilpsilevy yms.)!

Käytä upotussahauksessa vain lyhyitä sahanteriä. Upotussa-

haus on mahdollista vain 0° jiirikulmalla.

Aseta sähkötyökalu jalkalevyn (5) etureunan kanssa työkap-

paleen päälle ilman että sahanterä (10) koskettaa työkappa-

letta ja käynnistä sen jälkeen moottori. Valitse iskunopeuden

säädöllä varustetuissa sähkötyökaluissa suurin iskunopeus.

Paina sähkötyökalu tukevasti työkappaletta vasten ja anna

sahanterän upota hitaasti työkappaleeseen.

Heti kun jalkalevy (5) on koko pinnaltaan työkappaletta vas-

ten, sahaa eteenpäin haluamaasi sahauslinjaa pitkin.

Suuntaisohjain ympyräohjaimen kanssa (lisätarvike)

Työkappaleen paksuus saa olla enintään 30 mm, kun käytät

suuntaisohjainta ympyräohjaimen (22) (lisätarvike) kanssa.

Suoralinjainen sahaus (katso kuva I): avaa kiinnitysruuvi

(21) ja työnnä suuntaisohjaimen asteikko ohjaimen (20) läpi

jalkalevyyn. Säädä haluamasi leveys asettamalla kyseinen

asteikkoarvo jalkalevyn sisäreunan kohdalle. Kiristä lukitus-

Ympyräsahaus (katso kuva J): poraa sahattavaan ympyrän

sahauslinjan kohdalle reikä, johon voi työntää sahanterän.

Työstä reikää jyrsimellä tai viilalla, jotta saat sahanterän ta-

saisesti sahauslinjaa vasten.

Asenna lukitusruuvi (21) suuntaisohjaimen toiselle puolelle.

Työnnä suuntaisohjaimen asteikko ohjaimen (20) läpi jalka-

levyyn. Poraa reikä työkappaleeseen sahattavan aukon kes-

kelle. Työnnä keskityskärki (23) suuntaisohjaimen sisäreiän

ja poratun reiän läpi. Säädä säde asettamalla kyseinen as-

teikkoarvo jalkalevyn sisäreunan kohdalle. Kiristä lukitus-

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsΕλληνικά | 75

Jäähdytys-/voiteluaineet

Metallin sahaustöissä sahauslinjassa kannattaa käyttää ma-

teriaalin kuumenemisen takia jäähdytys- tai voiteluainetta.

Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa

tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen

Puhdista sahanterän kiinnitin säännöllisin väliajoin. Irrota

sitä varten sahanterä sähkötyökalusta ja koputtele sähkötyö-

kalua kevyesti tasaista pintaa vasten.

Suuri määrä likaa sähkötyökalussa voi johtaa toimintahäiriöi-

hin. Siksi paljon puruja tuottavia materiaaleja ei kannata sa-

hata levyn alapuolelta tai pään yläpuolella olevissa kohteissa. u Mikäli mahdollista, käytä vaativissa käyttöolosuh- teissa aina pölynimuria. Puhalla tuuletusaukot puh-

taiksi säännöllisin väliajoin ja kytke eteen vikavirta-

suojakytkin (PRCD). Metallia työstettäessä sähkötyöka-

lun sisälle saattaa kerääntyä sähköä johtavaa pölyä. Säh-

kötyökalun suojaeristys saattaa heikentyä.

Jos purunpoistoputki on tukossa, sammuta sähkötyökalu, ir-

rota imurin letku ja poista pöly ja purut.

Voitele ohjainrulla (9) öljypisaralla säännöllisin väliajoin.

Tarkasta ohjainrulla(9) säännöllisin väliajoin. Jos ohjainrulla

on loppuun kulunut, vaihdata se valtuutetussa Bosch-huolto-

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-

raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot

ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar-

vikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi-

nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa

ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Koskee vain EU‑maita:

Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka-

laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan

kansallisen lainsäädännön mukaan käyttökelvottomat sähkö-

työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli-

se lahko hitro vname.

siseserval oleval skaalal. Keerake lukustuskruvi (21) kinni.

EU-vaatimustenmukaisuusvakuutus

Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk-

tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi-

en vaatimusten mukaisia.

Tekniset asiakirjat saatavana: *
