de Originalbetriebsanleitung

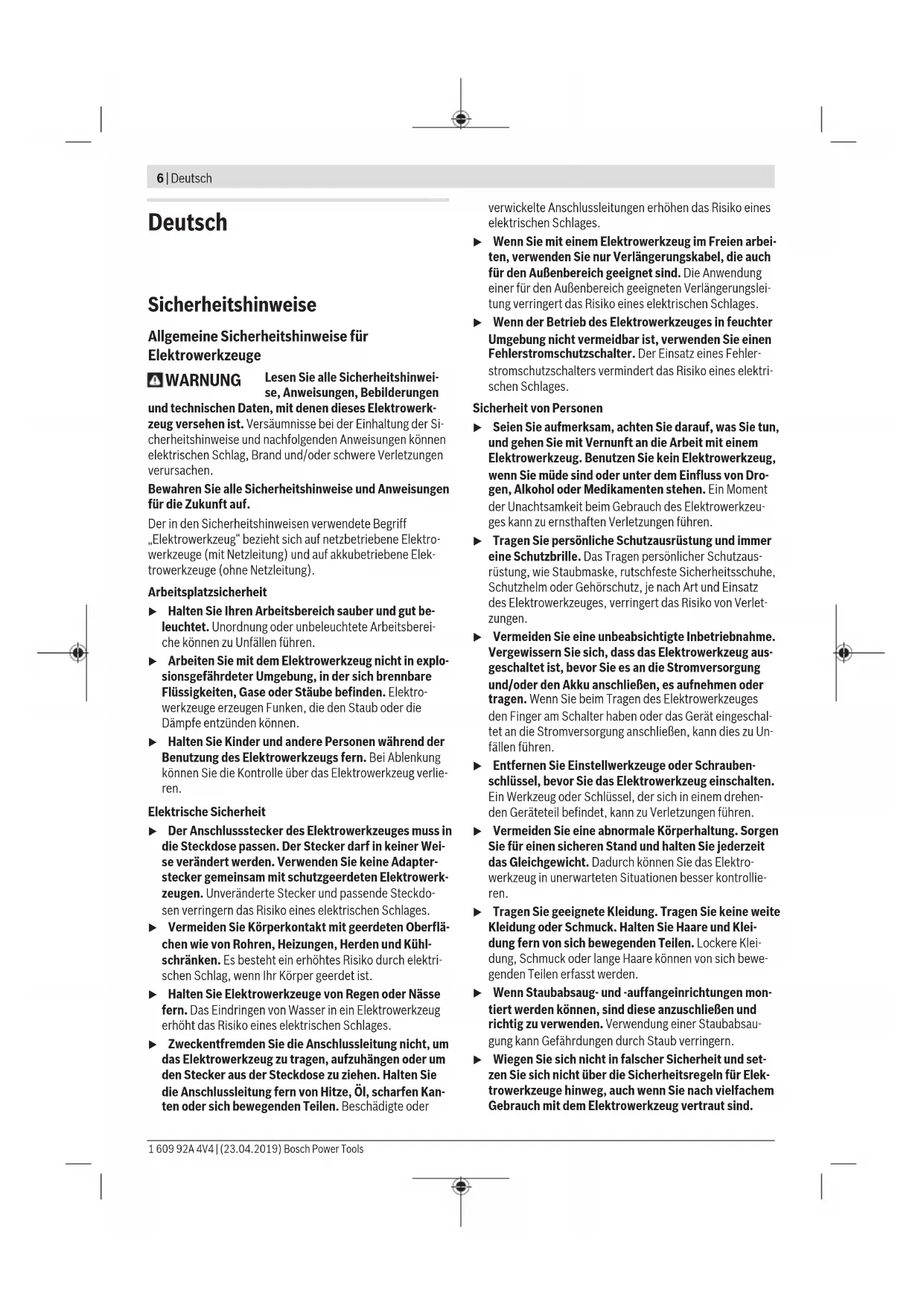

Allgemeine Sicherheitshinweise für

WARNUNG Lesen Sie alle Sicherheitshinwei-

se, Anweisungen, Bebilderungen

und technischen Daten, mit denen dieses Elektrowerk-

zeug versehen ist. Versäumnisse bei der Einhaltung der Si-

cherheitshinweise und nachfolgenden Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff

„Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro-

werkzeuge (mit Netzleitung) und auf akkubetriebene Elek-

trowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei-

che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare

Flüssigkeiten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den Staub oder die

Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Elektrowerkzeug verlie-

Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei-

se verändert werden. Verwenden Sie keine Adapter-

stecker gemeinsam mit schutzgeerdeten Elektrowerk-

zeugen. Unveränderte Stecker und passende Steckdo-

sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl-

schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um

den Stecker aus der Steckdose zu ziehen. Halten Sie

die Anschlussleitung fern von Hitze, Öl, scharfen Kan-

ten oder sich bewegenden Teilen. Beschädigte oder

verwickelte Anschlussleitungen erhöhen das Risiko eines

elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch

für den Außenbereich geeignet sind. Die Anwendung

einer für den Außenbereich geeigneten Verlängerungslei-

tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri-

Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,

wenn Sie müde sind oder unter dem Einfluss von Dro-

gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeu-

ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus-

rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz

des Elektrowerkzeuges, verringert das Risiko von Verlet-

zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges

den Finger am Schalter haben oder das Gerät eingeschal-

tet an die Stromversorgung anschließen, kann dies zu Un-

fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehen-

den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie das Elektro-

werkzeug in unerwarteten Situationen besser kontrollie-

ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei-

dung fern von sich bewegenden Teilen. Lockere Klei-

dung, Schmuck oder lange Haare können von sich bewe-

genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und

richtig zu verwenden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek-

trowerkzeuge hinweg, auch wenn Sie nach vielfachem

Gebrauch mit dem Elektrowerkzeug vertraut sind. 1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsDeutsch | 7

Achtloses Handeln kann binnen Sekundenbruchteilen zu

schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

u Überlasten Sie das Elektrowerkzeug nicht. Verwenden

r Ihre Arbeit das dafür bestimmte Elektrowerk-

zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

u Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

u Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie einen abnehmbaren Akku, bevor Sie Ge-

räteeinstellungen vornehmen, Einsatzwerkzeugteile

wechseln oder das Elektrowerkzeug weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

Start des Elektrowerkzeuges.

u Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie keine

Personen das Elektrowerkzeug benutzen, die mit die-

sem nicht vertraut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden.

u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug

mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile

einwandfrei funktionieren und nicht klemmen, ob Tei-

le gebrochen oder so beschädigt sind, dass die Funkti-

on des Elektrowerkzeuges beeinträchtigt ist. Lassen

Sie beschädigte Teile vor dem Einsatz des Gerätes re-

parieren. Viele Unfälle haben ihre Ursache in schlecht ge-

warteten Elektrowerkzeugen.

u Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind leich-

u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen

und die auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen fur andere als die vorgesehenen An-

wendungen kann zu gefährlichen Situationen führen.

u Halten Sie Griffe und Griffflächen trocken, sauber und

frei von Öl und Fett. Rutschige Griffe und Griffflächen er-

lauben keine sichere Bedienung und Kontrolle des Elek-

trowerkzeugs in unvorhergesehenen Situationen.

u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Stichsägen

u Halten Sie das Elektrowerkzeug an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei denen

das Einsatzwerkzeug verborgene Stromleitungen

oder die eigene Anschlussleitung treffen kann. Der

Kontakt mit einer spannungsführenden Leitung kann auch

metallene Geräteteile unter Spannung setzen und zu ei-

nem elektrischen Schlag führen.

u Befestigen und sichern Sie das Werkstück mittels

Zwingen oder auf andere Art und Weise an einer stabi-

len Unterlage. Wenn Sie das Werkstück nur mit der Hand

oder gegen Ihren Körper halten, bleibt es labil, was zum

Verlust der Kontrolle führen kann.

u Halten Sie die Hände vom Sägebereich fern. Greifen

Sie nicht unter das Werkstück. Bei Kontakt mit dem Sä-

geblatt besteht Verletzungsgefahr.

u Führen Sie das Elektrowerkzeug nur eingeschaltet ge-

gen das Werkstück. Es besteht sonst die Gefahr eines

Rückschlages, wenn sich das Einsatzwerkzeug im Werk-

u Achten Sie darauf, dass die Fußplatte beim Sägen si-

cher aufliegt. Ein verkantetes Sägeblatt kann brechen

oder zum Rückschlag führen.

u Schalten Sie nach Beendigung des Arbeitsvorgangs

das Elektrowerkzeug aus und ziehen Sie das Sägeblatt

erst dann aus dem Schnitt, wenn dieses zum Stillstand

gekommen ist. So vermeiden Sie einen Rückschlag und

können das Elektrowerkzeug sicher ablegen.

u Warten Sie, bis das Elektrowerkzeug zum Stillstand

gekommen ist, bevor Sie es ablegen. Das Einsatzwerk-

zeug kann sich verhaken und zum Verlust der Kontrolle

über das Elektrowerkzeug führen.

u Verwenden Sie nur unbeschädigte, einwandfreie Sä-

geblätter. Verbogene oder unscharfe Sägeblätter können

brechen, den Schnitt negativ beeinflussen oder einen

Rückschlag verursachen.

u Bremsen Sie das Sägeblatt nach dem Ausschalten

nicht durch seitliches Gegendrücken ab. Das Sägeblatt

kann beschädigt werden, brechen oder einen Rückschlag

u Verwenden Sie geeignete Suchgeräte, um verborgene

Versorgungsleitungen aufzuspüren, oder ziehen Sie

die örtliche Versorgungsgesellschaft hinzu. Kontakt

mit Elektroleitungen kann zu Feuer und elektrischem

Schlag führen. Beschädigung einer Gasleitung kann zur

Explosion führen. Eindringen in eine Wasserleitung verur-

sacht Sachbeschädigung oder kann einen elektrischen

Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Be-

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)8 | Deutsch

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trenn-

schnitte und Ausschnitte in Holz, Kunststoff, Metall, Kera-

mikplatten und Gummi auszuführen. Es ist geeignet für gera-

de und kurvige Schnitte mit einem Gehrungswinkel bis 45°.

Beachten Sie die Sägeblattempfehlungen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Elektrowerkzeuges auf der

Arretierung des Ein-/Ausschalters (GST90BE)

Stellrad Hubzahlvorwahl

Innensechskantschlüssel

Schalter Späneblasvorrichtung

Einstellhebel Pendelung

SDS-Hebel Sägeblattentriegelung

Handgriff (isolierte Grifffläche)

Abdeckhaube für Absaugung

Skala Gehrungswinkel

Führung für den Parallelanschlag

Feststellschraube des Parallelanschlags

Parallelanschlag mit Kreisschneider

Zentrierspitze des Kreisschneiders

Abgebildetes oder beschriebenes Zubehör gehört nicht zum

Standard-Lieferumfang. Das vollständige Zubehör finden

Sie in unserem Zubehörprogramm.

Stichsäge GST 90 E GST 90 BE Sachnummer

3 601 E8G 0.. 3 601 E8F 0..

Hubzahlsteuerung ● ●

Nennaufnahmeleistung W 650 650

– in Aluminium mm 20 20

– in Stahl (unlegiert) mm 10 10

Schnittwinkel (links/rechts) max. ° 45 45

Gewicht entsprechend EPTA-Procedure 01:2014 kg 2,3 2,6

/II /II Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese

Geräusch-/Vibrationsinformation

GST 90 E GST 90 BE Geräuschemissionswerte ermittelt entsprechend EN62841-2-11.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel dB(A)

Schallleistungspegel dB(A)

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN62841-2-11:

Sägen von Spanplatte mit SägeblattT144DF:

Sägen von Metallblech mit SägeblattT118A:

Der in diesen Anweisungen angegebene Schwingungspegel

und der Geräuschemissionswert sind entsprechend einem

genormten Messverfahren gemessen worden und können für

den Vergleich von Elektrowerkzeugen miteinander verwen-

det werden. Sie eignen sich auch für eine vorläufige Ein-

schätzung der Schwingungs- und Geräuschemission.

Der angegebene Schwingungspegel und der Geräuschemis-

sionswert repräsentieren die hauptsächlichen Anwendungen

des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug

für andere Anwendungen, mit abweichenden Einsatzwerk-

zeugen oder ungenügender Wartung eingesetzt wird, können

der Schwingungspegel und der Geräuschemissionswert ab-

weichen. Dies kann die Schwingungs- und Geräusch-

emission über den gesamten Arbeitszeitraum deutlich erhö-

Für eine genaue Abschätzung der Schwingungs- und Ge-

räuschemissionen sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist oder zwar läuft,

aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-

gungs- und Geräuschemissionen über den gesamten Arbeits-

zeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz

des Bedieners vor der Wirkung von Schwingungen fest wie

zum Beispiel: Wartung von Elektrowerkzeug und Einsatz-

werkzeugen, Warmhalten der Hände, Organisation der Ar-

u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Sägeblatt einsetzen/wechseln

u Tragen Sie bei der Montage oder beim Wechsel des

Einsatzwerkzeuges Schutzhandschuhe. Einsatzwerk-

zeuge sind scharf und können bei längerem Gebrauch

Eine Übersicht empfohlener Sägeblätter finden Sie am Ende

dieser Anleitung. Setzen Sie nur Sägeblätter mit Einnocken-

schaft (T-Schaft) ein. Das Sägeblatt sollte nicht länger sein,

als für den vorgesehenen Schnitt notwendig.

Verwenden Sie für das Sägen enger Kurven ein schmales Sä-

Sägeblatt einsetzen (sieheBildA)

u Reinigen Sie den Schaft des Sägeblattes vor dem Ein-

setzen. Ein verschmutzter Schaft kann nicht sicher befes-

Drücken Sie den SDS-Hebel(8) bis zum Anschlag nach vorn

und halten Sie ihn gedrückt. Schieben Sie das Säge-

blatt(10), mit den Zähnen in Schnittrichtung, bis zum Ein-

rasten in die Sägeblattaufnahme (13).

Achten Sie beim Einsetzen des Sägeblattes darauf, dass der

Sägeblattrücken in der Rille der Führungsrolle (9) liegt.

u Prüfen Sie das Sägeblatt auf festen Sitz. Ein lockeres

Sägeblatt kann herausfallen und Sie verletzen.

Sägeblatt entnehmen (sieheBildB)

Drücken Sie den SDS-Hebel(8) bis zum Anschlag nach vorn

und entnehmen Sie das Sägeblatt(10).

Spanreißschutz (siehe BildC)

Der Spanreißschutz (14) (Zubehör) kann ein Ausreißen der

Oberfläche beim Sägen von Holz verhindern. Der Spanreiß-

schutz kann nur bei bestimmten Sägeblatttypen und nur bei

einem Schnittwinkel von 0° verwendet werden. Die Fußplat-

te (5) darf beim Sägen mit dem Spanreißschutz nicht zum

randnahen Sägen nach hinten versetzt werden.

Drücken Sie den Spanreißschutz (14) von unten in die Fuß-

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall können gesundheitsschäd-

lich sein. Berühren oder Einatmen der Stäube können allergi-

sche Reaktionen und/oder Atemwegserkrankungen des Be-

nutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als

krebserzeugend, besonders in Verbindung mit Zusatzstoffen

zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal-

tiges Material darf nur von Fachleuten bearbeitet werden.

– Benutzen Sie möglichst eine für das Material geeignete

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.

– Es wird empfohlen, eine Atemschutzmaske mit Filterklas-

Beachten Sie in Ihrem Land gültige Vorschriften für die zu

bearbeitenden Materialien.

u Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Abdeckhaube (sieheBildD)

Montieren Sie die Abdeckhaube (15), bevor Sie das Elektro-

werkzeug an eine Staubabsaugung anschließen.

Setzen Sie die Abdeckhaube(15) so auf das Elektrowerk-

zeug, dass die Halterung auf dem Berührungsschutz(11)

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)10 | Deutsch

Nehmen Sie die Abdeckhaube(15) für Arbeiten ohne

Staubabsaugung sowie für Gehrungsschnitte ab. Ziehen Sie

dafür die Abdeckhaube nach vorn vom Berührungs-

Staubabsaugung anschließen (sieheBilderE–F)

Setzen Sie den Absaugstutzen(16) in die Aussparung der

Achten Sie darauf, dass der Nocken am Absaugstutzen wie

im BildE gezeigt in der entsprechenden Aussparung des

Elektrowerkzeugs einrastet.

Stecken Sie einen Absaugschlauch (17) (Zubehör) auf den

Absaugstutzen (16). Verbinden Sie den Absaugschlauch

(17) mit einem Staubsauger (Zubehör).

Eine Übersicht zum Anschluss an verschiedene Staubsauger

finden Sie am Ende dieser Anleitung.

Setzen Sie für eine optimale Absaugung nach Möglichkeit

den Spanreißschutz (14) ein.

Schalten Sie die Späneblasvorrichtung ab, wenn Sie die

Staubabsaugung angeschlossen haben.

Der Staubsauger muss für den zu bearbeitenden Werkstoff

Verwenden Sie beim Absaugen von besonders gesundheits-

gefährdenden, krebserzeugenden oder trockenen Stäuben

einen Spezialsauger.

u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Pendelung einstellen

Die in vier Stufen einstellbare Pendelung ermöglicht eine op-

timale Anpassung von Schnittgeschwindigkeit, Schnittleis-

tung und Schnittbild an das zu bearbeitende Material.

Mit dem Einstellhebel (7) können Sie die Pendelung auch

während des Betriebes einstellen.

Stufe0 keine Pendelung

StufeI kleine Pendelung

StufeII mittlere Pendelung

StufeIII große Pendelung

Die optimale Pendelstufe für die jeweilige Anwendung lässt

sich durch praktischen Versuch ermitteln. Folgende Empfeh-

lungen gelten dabei:

– Wählen Sie die Pendelstufe umso kleiner bzw. schalten

Sie die Pendelung ganz ab, je feiner und sauberer die

Schnittkante werden soll.

– Schalten Sie bei der Bearbeitung von dünnen Werkstof-

fen (z.B. Blechen) die Pendelung aus.

– Arbeiten Sie in harten Werkstoffen (z.B. Stahl) mit kleiner

– In weichen Materialien und beim Sägen von Holz in Faser-

richtung können Sie mit maximaler Pendelung arbeiten.

Gehrungswinkel einstellen (sieheBildG)

Die Fußplatte (5) kann für Gehrungsschnitte bis zu 45° nach

rechts oder links geschwenkt werden.

Die Abdeckhaube(15), der Absaugstutzen(16) und der

Spanreißschutz(14) können bei Gehrungsschnitten nicht

– Drücken Sie den Absaugstutzen(16) leicht nach unten

und ziehen Sie ihn aus der Fußplatte(5).

– Nehmen Sie die Abdeckhaube(15) und den Spanreiß-

– Lösen Sie die Schraube (19) mit dem Innensechskant-

schlüssel(4) und schieben Sie die Fußplatte (5) leicht in

– Zum Einstellen präziser Gehrungswinkel hat die Fußplatte

rechts und links Einrastpunkte bei 0° und 45°. Schwen-

ken Sie die Fußplatte(5) entsprechend der Skala(18) in

die gewünschte Position. Andere Gehrungswinkel können

mithilfe eines Winkelmessers eingestellt werden.

– Schieben Sie danach die Fußplatte(5) bis zum Anschlag

in Richtung Sägeblatt(10).

– Ziehen Sie die Schraube (19) wieder fest.

Fußplatte versetzen (sieheBildG)

Für randnahes Sägen können Sie die Fußplatte (5) nach hin-

Lösen Sie die Schraube (19) und schieben Sie die Fußplatte

(5) bis zum Anschlag in Richtung Netzkabel.

Ziehen Sie die Schraube (19) wieder fest.

Das Sägen mit versetzter Fußplatte(5) ist nur mit einem

Gehrungswinkel von 0° möglich. Außerdem dürfen der Paral-

lelanschlag mit Kreisschneider(22) (Zubehör) sowie der

Spanreißschutz(14) nicht verwendet werden.

Späneblasvorrichtung

Mit dem Luftstrom der Späneblasvorrichtung kann die

Schnittlinie von Spänen freigehalten werden.

Späneblasvorrichtung einschalten: Schieben

Sie für Arbeiten mit großem Spanabtrag in

Holz, Kunststoff u.Ä. den Schalter (6) in Rich-

Späneblasvorrichtung ausschalten: Schieben

Sie für Arbeiten in Metall sowie bei ange-

schlossener Staubabsaugung den Schalter

(6) in Richtung Sägeblatt.

u Beachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typen-

schild des Elektrowerkzeuges übereinstimmen. Mit

230V gekennzeichnete Elektrowerkzeuge können

auch an 220V betrieben werden.

Ein-/Ausschalten (GST90E)

u Stellen Sie sicher, dass Sie den Ein-/Ausschalter betä-

tigen können, ohne den Handgriff loszulassen.

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsDeutsch | 11

Zum Einschalten des Elektrowerkzeugs schieben Sie den

Ein-/Ausschalter(2) nach vorn, sodass am Schalter „I“ er-

Zum Ausschalten des Elektrowerkzeugs schieben Sie den

Ein-/Ausschalter(2) nach hinten, sodass am Schalter „0“ er-

Ein-/Ausschalten (GST90BE)

u Stellen Sie sicher, dass Sie den Ein-/Ausschalter betä-

tigen können, ohne den Handgriff loszulassen.

Zum Einschalten des Elektrowerkzeugs drücken Sie den

Ein-/Ausschalter (2).

Zum Arretieren des Ein-/Ausschalters (2) halten Sie diesen

gedrückt und schieben die Arretierung (1) nach rechts oder

Zum Ausschalten des Elektrowerkzeugs lassen Sie den Ein-/

Ausschalter (2) los. Bei arretiertem Ein-/Ausschalter (2)

drücken Sie diesen zuerst und lassen ihn danach los.

Hubzahl steuern (GST90BE)

Sie können die Hubzahl des eingeschalteten Elektrowerk-

zeugs stufenlos regulieren, je nachdem, wie weit Sie den

Ein-/Ausschalter (2) eindrücken.

Leichter Druck auf den Ein-/Ausschalter (2) bewirkt eine

niedrige Hubzahl. Mit zunehmendem Druck erhöht sich die

Mit dem Stellrad Hubzahlvorwahl (3) können Sie die Hubzahl

vorwählen und während des Betriebes ändern.

Die erforderliche Hubzahl ist vom Werkstoff und den Arbeits-

bedingungen abhängig und kann durch praktischen Versuch

Eine Verringerung der Hubzahl wird beim Aufsetzen des Sä-

geblattes auf das Werkstück sowie beim Sägen von Kunst-

stoff und Aluminium empfohlen.

Bei längerem Arbeiten mit kleiner Hubzahl kann sich das

Elektrowerkzeug stark erwärmen. Entnehmen Sie das Säge-

blatt und lassen Sie das Elektrowerkzeug zur Abkühlung ca.

3min mit maximaler Hubzahl laufen.

u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

u Schalten Sie das Elektrowerkzeug sofort aus, wenn

das Sägeblatt blockiert.

u Verwenden Sie beim Bearbeiten kleiner oder dünner

Werkstücke immer eine stabile Unterlage bzw. einen

Sägetisch (Zubehör).

Prüfen Sie vor dem Sägen in Holz, Spanplatten, Baustoffe

etc. diese auf Fremdkörper wie Nägel, Schrauben o.Ä. und

entfernen Sie diese gegebenenfalls.

Tauchsägen (siehe BildH)

u Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton

o.Ä. im Tauchsägeverfahren bearbeitet werden!

Verwenden Sie zum Tauchsägen nur kurze Sägeblätter.

Tauchsägen ist nur mit einem Gehrungswinkel von 0° mög-

Setzen Sie das Elektrowerkzeug mit der vorderen Kante der

Fußplatte (5) auf das Werkstück auf, ohne dass das Säge-

blatt (10) das Werkstück berührt, und schalten Sie es ein.

Wählen Sie bei Elektrowerkzeugen mit Hubzahlsteuerung die

maximale Hubzahl. Drücken Sie das Elektrowerkzeug fest ge-

gen das Werkstück und lassen Sie das Sägeblatt langsam in

das Werkstück eintauchen.

Sobald die Fußplatte (5) ganzflächig auf dem Werkstück auf-

liegt, sägen Sie entlang der gewünschten Schnittlinie weiter.

Parallelanschlag mit Kreisschneider (Zubehör)

Für Arbeiten mit dem Parallelanschlag mit Kreisschneider

(22) (Zubehör) darf die Stärke des Werkstückes maximal

Parallelschnitte (siehe BildI): Lösen Sie die Feststellschrau-

be (21) und schieben Sie die Skala des Parallelanschlags

durch die Führung (20) in der Fußplatte. Stellen Sie die ge-

wünschte Schnittbreite als Skalenwert an der Innenkante

der Fußplatte ein. Drehen Sie die Feststellschraube (21)

Kreisschnitte (siehe BildJ): Bohren Sie an der Schnittlinie

innerhalb des zu sägenden Kreises ein Loch, das zum Durch-

stecken des Sägeblattes ausreicht. Bearbeiten Sie die Boh-

rung mit einer Fräse oder Feile, damit das Sägeblatt bündig

an der Schnittlinie anliegen kann.

Setzen Sie die Feststellschraube (21) auf die andere Seite

des Parallelanschlags. Schieben Sie die Skala des Parallelan-

schlags durch die Führung (20) in der Fußplatte. Bohren Sie

im Werkstück in der Mitte des zu sägenden Ausschnittes ein

Loch. Stecken Sie die Zentrierspitze (23) durch die innere

Öffnung des Parallelanschlags und in das gebohrte Loch.

Stellen Sie den Radius als Skalenwert an der Innenkante der

Fußplatte ein. Drehen Sie die Feststellschraube (21) fest.

Beim Sägen von Metall sollten Sie wegen der Erwärmung des

Materials entlang der Schnittlinie Kühl- bzw. Schmiermittel

Wartung und Reinigung

u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

u Halten Sie das Elektrowerkzeug und die Lüftungs-

schlitze sauber, um gut und sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann

ist dies von Bosch oder einer autorisierten Kundendienst-

stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher-

heitsgefährdungen zu vermeiden.

Reinigen Sie die Sägeblattaufnahme regelmäßig. Entnehmen

Sie dazu das Sägeblatt aus dem Elektrowerkzeug und klop-

fen Sie das Elektrowerkzeug leicht auf einer ebenen Fläche

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)12 | English

Eine starke Verschmutzung des Elektrowerkzeugs kann zu

Funktionsstörungen führen. Sägen Sie deshalb stark staub-

erzeugende Materialien nicht von unten oder über Kopf. u Verwenden Sie bei extremen Einsatzbedingungen nach Möglichkeit immer eine Absauganlage. Blasen

Sie die Lüftungsschlitze häufig aus und schalten Sie

einen Fehlerstromschutzschalter (PRCD) vor. Bei der

Bearbeitung von Metallen kann sich leitfähiger Staub im

Innern des Elektrowerkzeugs absetzen. Die Schutzisolie-

rung des Elektrowerkzeugs kann beeinträchtigt werden.

Sollte der Staubauslass verstopfen, schalten Sie das Elektro-

werkzeug aus, nehmen Sie die Staubabsaugung ab und ent-

fernen Sie Staub und Späne.

Schmieren Sie die Führungsrolle(9) gelegentlich mit einem

Kontrollieren Sie die Führungsrolle(9) regelmäßig. Ist sie

abgenutzt, muss sie von einer autorisierten Bosch-Kunden-

dienststelle ersetzt werden.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne

bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typen-

schild des Produkts an.

Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge

37589 Kalefeld – Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile be-

stellen oder Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040460

Fax: (0711) 40040461

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Unter www.bosch-pt.at können Sie online Ersatzteile bestel-

Tel.: (01) 797222010

E-Mail: service.elektrowerkzeuge@at.bosch.com

Unter www.bosch-pt.com/ch/de können Sie online Ersatz-

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den

Gemaß der Europaischen Richtlinie 2012/19/EU uber Elek-

tro- und Elektronik-Altgerate und ihrer Umsetzung in natio-

nales Recht mussen nicht mehr gebrauchsfahige Elektro-

werkzeuge getrennt gesammelt und einer umweltgerechten

Wiederverwertung zugefuhrt werden.

– nell’alluminio mm 20 20

Tel.: +40 21 405 7541

EU-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen

einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und

Verordnungen entsprechen und mit folgenden Normen übereinstimmen.

Technische Unterlagen bei: *
