MODE D'EMPLOI GST 90 E Professional BOSCH

el Πρωτότυπο οδηγιών χρήσης

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

Διαβάστε όλες τις υποδείξεις

εικονογραφήσεις και όλα τα

τεχνικά στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό

εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων

υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά

και/ή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες

για κάθε μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις

προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά

εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με

ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που

τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Ασφάλεια στο χώρο εργασίας u Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτισμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν

ατυχήματα. u Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον, όπου υπάρχει κίνδυνος έκρηξης, όπως με

την παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα

ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος

μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. u Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα

άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί

να χάσετε τον έλεγχο του εργαλείου.

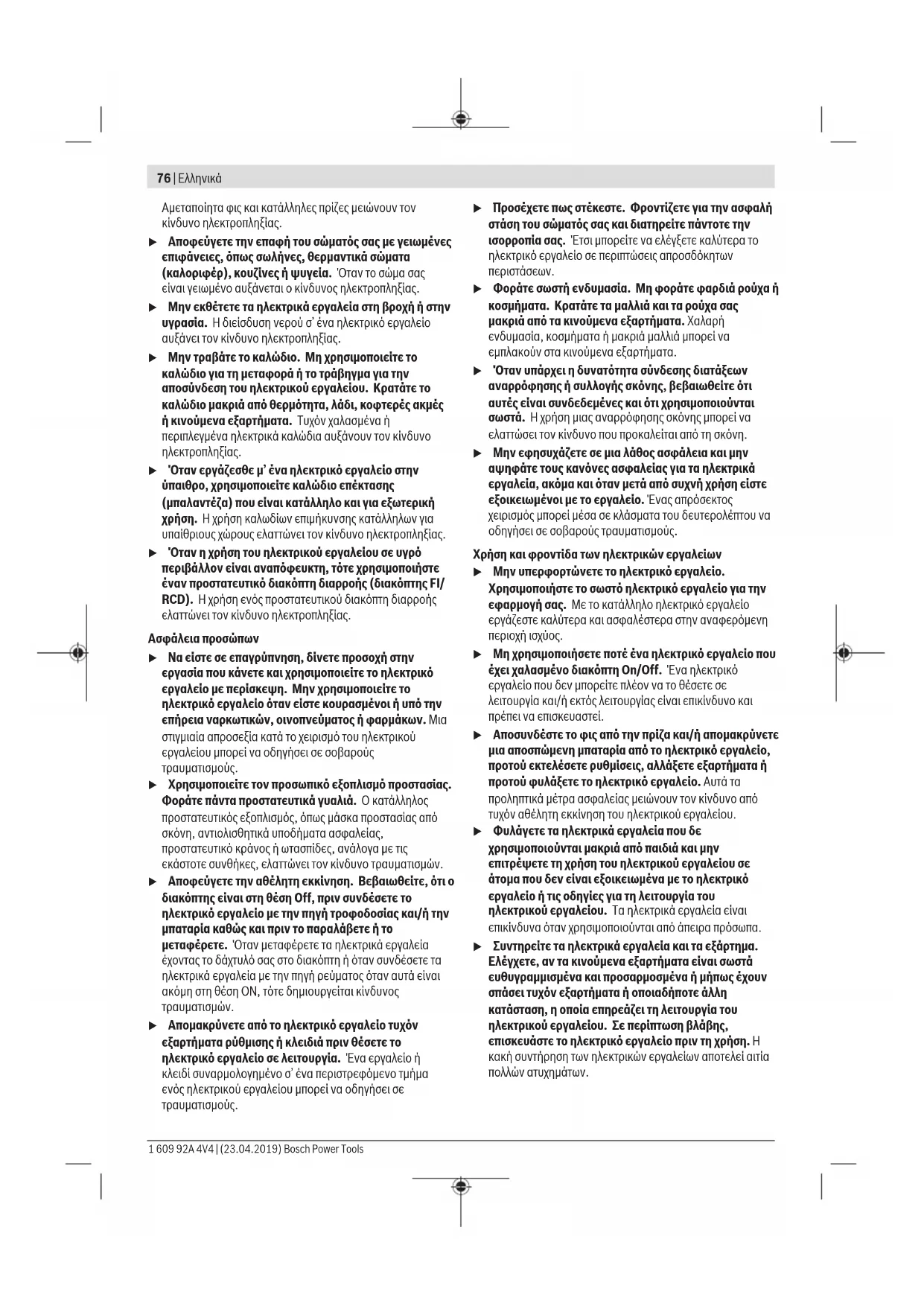

Ηλεκτρική ασφάλεια u Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιήσετε το φις με κανέναν

τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε

συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)76 | Ελληνικά

Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον

κίνδυνο ηλεκτροπληξίας.

u Αποφεύγετε την επαφή του σώματός σας με γειωμένες

επιφάνειες, όπως σωλήνες, θερμαντικά σώματα

(καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας

είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

u Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην

υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

u Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το

καλώδιο για τη μεταφορά ή το τράβηγμα για την

αποσύνδεση του ηλεκτρικού εργαλείου. Κρατάτε το

καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές

ή κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή

περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο

u Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην

ύπαιθρο, χρησιμοποιείτε καλώδιο επέκτασης

(μπαλαντέζα) που είναι κατάλληλο και για εξωτερική

χρήση. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για

υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

u Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό

περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε

έναν προστατευτικό διακόπτη διαρροής (διακόπτηςFI/

RCD). Ηχρήση ενός προστατευτικού διακόπτη διαρροής

ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

u Να είστε σε επαγρύπνηση, δίνετε προσοχή στην

εργασία που κάνετε και χρησιμοποιείτε το ηλεκτρικό

εργαλείο με περίσκεψη. Μην χρησιμοποιείτε το

ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την

επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια

στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού

εργαλείου μπορεί να οδηγήσει σε σοβαρούς

u Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας.

Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος

προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από

σκόνη, αντιολισθητικά υποδήματα ασφαλείας,

προστατευτικό κράνος ή ωτασπίδες, ανάλογα με τις

εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών.

u Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο

διακόπτης είναι στη θέση Off, πριν συνδέσετε το

ηλεκτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την

μπαταρία καθώς και πριν το παραλάβετε ή το

μεταφέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία

έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα

ηλεκτρικά εργαλεία με την πηγή ρεύματος όταν αυτά είναι

ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος

u Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν

εξαρτήματα ρύθμισης ή κλειδιά πριν θέσετε το

ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή

κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα

ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε

u Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή

στάση του σώματός σας και διατηρείτε πάντοτε την

ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το

ηλεκτρικό εργαλείο σε περιπτώσεις απροσδόκητων

u Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή

κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας

μακριά από τα κινούμενα εξαρτήματα. Χαλαρή

ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να

εμπλακούν στα κινούμενα εξαρτήματα.

u Όταν υπάρχει η δυνατότητα σύνδεσης διατάξεων

αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι

αυτές είναι συνδεδεμένες και ότι χρησιμοποιούνται

σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να

ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.

u Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην

αψηφάτε τους κανόνες ασφαλείας για τα ηλεκτρικά

εργαλεία, ακόμα και όταν μετά από συχνή χρήση είστε

εξοικειωμένοι με το εργαλείο. Ένας απρόσεκτος

χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να

οδηγήσει σε σοβαρούς τραυματισμούς.

Χρήση και φροντίδα των ηλεκτρικών εργαλείων

u Μην υπερφορτώνετε το ηλεκτρικό εργαλείο.

Χρησιμοποιήστε το σωστό ηλεκτρικό εργαλείο για την

εφαρμογή σας. Με το κατάλληλο ηλεκτρικό εργαλείο

εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη

u Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που

έχει χαλασμένο διακόπτη On/Off. Ένα ηλεκτρικό

εργαλείο που δεν μπορείτε πλέον να το θέσετε σε

λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και

πρέπει να επισκευαστεί.

u Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε

μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο,

προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή

προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα

προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από

τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

u Φυλάγετε τα ηλεκτρικά εργαλεία που δε

χρησιμοποιούνται μακριά από παιδιά και μην

επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε

άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό

εργαλείο ή τις οδηγίες για τη λειτουργία του

ηλεκτρικού εργαλείου. Τα ηλεκτρικά εργαλεία είναι

επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα.

u Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα.

Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά

ευθυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν

σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη

κατάσταση, η οποία επηρεάζει τη λειτουργία του

ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης,

επισκευάστε το ηλεκτρικό εργαλείο πριν τη χρήση. Η

κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsΕλληνικά | 77

u Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.

Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν

δυσκολότερα και οδηγούνται ευκολότερα.

u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα

κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας

υπόψη τις συνθήκες εργασίας και τις εργασίες που

πρέπει να εκτελεστούν. Η χρησιμοποίηση των

ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται

γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

u Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές,

καθαρές και ελεύθερες από λάδι και γράσο. Οι

ολισθηρές λαβές και επιφάνειες λαβής δεν επιτρέπουν

κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού

εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.

u Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από

εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο

γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση

της ασφάλειας του ηλεκτρικού εργαλείου.

Υποδείξεις ασφαλείας για σέγες

u Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες

επιφάνειες λαβής, όταν εκτελείτε μια εργασία, κατά

την οποία το εξάρτημα κοπής μπορεί να έρθει σε επαφή

με κρυμμένη καλωδίωση ή με το ίδιο του το καλώδιο.

Εάν το εξάρτημα κοπής ακουμπήσει έναν ηλεκτροφόρο

αγωγό μπορεί τα ακάλυπτα μεταλλικά μέρη του ηλεκτρικού

εργαλείου να τεθούν υπό τάση και να προκαλέσουν

ηλεκτροπληξία στον χειριστή.

u Χρησιμοποιήστε σφιγκτήρες ή κάποιον άλλο πρακτικό

τρόπο, για να ασφαλίσετε και να στηρίξετε το

επεξεργαζόμενο κομμάτι σε μια σταθερή βάση.

Κρατώντας το επεξεργαζόμενο κομμάτι με το χέρι ή πάνω

στο σώμα σας, δε σταθεροποιείται και μπορεί να οδηγήσει

σε απώλεια του ελέγχου.

u Κρατάτε τα χέρια σας μακριά από την περιοχή

πριονίσματος. Μη βάζετε τα χέρια σας κάτω από το

επεξεργαζόμενο κομμάτι. Σε περίπτωση επαφής με την

πριονόλαμα υπάρχει κίνδυνος τραυματισμού.

u Οδηγείτε το ηλεκτρικό εργαλείο πάνω στο

επεξεργαζόμενο κομμάτι μόνο, όταν αυτό βρίσκεται σε

λειτουργία. Διαφορετικά υπάρχει κίνδυνος να κλοτσήσει,

όταν το εργαλείο σφηνώσει στο επεξεργαζόμενο κομμάτι.

u Προσέξτε, να ακουμπά καλά η βάση κατά το πριόνισμα.

Μια λοξή πριονόλαμα μπορεί να σπάσει ή να κλοτσήσει.

u Μετά το πέρας της εργασίας απενεργοποιήστε το

ηλεκτρικό εργαλείο και τραβήξτε την πριονόλαμα από

την τομή, αφού πρώτα ακινητοποιηθεί. Έτσι αποφεύγετε

ένα ενδεχόμενο κλότσημα και ταυτόχρονα μπορείτε να

αποθέσετε ασφαλώς το ηλεκτρικό εργαλείο.

u Περιμένετε, μέχρι να ακινητοποιηθεί το ηλεκτρικό

εργαλείο, προτού το εναποθέσετε. Το τοποθετημένο

εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην

απώλεια του ελέγχου του ηλεκτρικού εργαλείου.

u Χρησιμοποιείτε μόνο άψογες, χωρίς ζημιά

πριονόλαμες. Λυγισμένες ή μη κοφτερές πριονόλαμες

μπορεί να σπάσουν, να επιδράσουν αρνητικά την κοπή ή να

προκαλέσουν κλότσημα.

u Μη φρενάρετε την πριονόλαμα πιέζοντάς την από τα

πλάγια. Η πριονόλαμα μπορεί να χαλάσει, να σπάσει ή να

u Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης για

να εντοπίσετε τυχόν μη ορατούς αγωγούς τροφοδοσίας

ή συμβουλευτείτε την τοπική εταιρία παροχής

ενέργειας. Ηεπαφή με ηλεκτρικές γραμμές μπορεί να

οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Ηπρόκληση

ζημιάς σ’ έναν αγωγό φωταερίου (γκαζιού) μπορεί να

οδηγήσει σε έκρηξη. Το τρύπημα ενός σωλήνα νερού

προκαλεί ζημιά σε πράγματα ή/και μπορεί να οδηγήσει σε

Περιγραφή προϊόντος και ισχύος

Διαβάστε όλες τις υποδείξεις ασφαλείας και

τις οδηγίες. Η μη τήρηση των υποδείξεων

ασφαλείας και των οδηγιών μπορεί να

προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή

σοβαρούς τραυματισμούς.

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των

οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον προορισμό

Η συσκευή προορίζεται, ακουμπισμένη επάνω σε μια σταθερή

επιφάνεια για την κοπή ξύλων, πλαστικών υλικών, μετάλλων,

πλακών από κεραμικά υλικά και ελαστικού καθώς και για τη

διεξαγωγή εσωτερικών ανοιγμάτων στα υλικά αυτά. Είναι

κατάλληλη για ευθείες και κυκλικές κοπές με μια φαλτσογωνιά

έως 45°. Προσέχετε τις συστάσεις για τις πριονόλαμες.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται

στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα

Κλείδωμα του διακόπτη On/Off (GST90BE)

Ηλεκτρονική ρύθμιση παλινδρομήσεων

Κλειδί εσωτερικού εξαγώνου

Διακόπτης της διάταξης φυσήματος πριονιδιών

Διακόπτης ρύθμισης της ταλάντωσης

Μοχλός SDS απασφάλισης της πριονόλαμας

Χειρολαβή (μονωμένες επιφάνειες λαβής)

Προστασία σχισίματος

Προστατευτικό κάλυμμα για την αναρρόφηση

Εύκαμπτος σωλήνας αναρρόφησης

Κλίμακα φαλτσογωνιάς

Οδηγός για τον οδηγό παραλλήλων

Βίδα σταθεροποίησης του οδηγού παραλλήλων

Οδηγός παραλλήλων με κόφτη κύκλων

Μύτη κεντραρίσματος του κόφτη κύκλων

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν

περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο

εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα

Σέγα GST 90 E GST 90 BE

3 601 E8G 0.. 3 601 E8F 0..

Έλεγχος του αριθμού παλινδρομήσεων ● ●

Ονομαστική ισχύς W 650 650

Αριθμός παλινδρομήσεων χωρίς φορτίο n

– σε αλουμίνιο mm 20 20

– σε χάλυβα (χωρίς κράμα) mm 10 10

Γωνία κοπής (αριστερά/δεξιά) μέγ. ° 45 45

Βάρος κατά EPTA-Procedure 01:2014 kg 2,3 2,6

Τα στοιχεία ισχύουν για μια ονομαστική τάση [U] 230 V. Σε περίπτωση που υπάρχουν αποκλίνουσες τάσεις και στις ειδικές για κάθε χώρα εκδόσεις

αυτά τα στοιχεία μπορεί να διαφέρουν.

Πληροφορίες θορύβου/κραδασμών

Τιμές εκπομπής θορύβου υπολογισμένες κατά EN62841-2-11.

Η σταθμισμένη Α στάθμη θορύβου του ηλεκτρικού εργαλείου ανέρχεται τυπικά στα:

Στάθμη ηχητικής πίεσης dB(A)

Στάθμη ηχητικής ισχύος dB(A)

Φοράτε προστασία ακοής!

Συνολικές τιμές ταλαντώσεων a

(διανυσματικό άθροισμα τριών κατευθύνσεων) και ανασφάλεια K υπολογισμένες κατά

Πριόνισμα μοριοσανίδας με πριονόλαμαT144DF:

Πριόνισμα λαμαρίνας με πριονόλαμαT118A:

Η στάθμη κραδασμών και η τιμή εκπομπής θορύβου που

αναφέρονται σ’ αυτές τις οδηγίες έχουν μετρηθεί σύμφωνα με

μια τυποποιημένη μέθοδο μέτρησης και μπορούν να

χρησιμοποιηθούν στη σύγκριση των διαφόρων ηλεκτρικών

εργαλείων. Είναι επίσης κατάλληλες για μια προσωρινή

εκτίμηση της εκπομπής κραδασμών και θορύβου.

Η αναφερόμενη στάθμη κραδασμών και τιμή εκπομπής

θορύβου αντιπροσωπεύουν τις βασικές χρήσεις του

ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό

εργαλείο χρησιμοποιηθεί διαφορετικά με μη προτεινόμενα

εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη

κραδασμών και η τιμή εκπομπής θορύβου αποκλίνουν. Αυτό

μπορεί να αυξήσει σημαντικά την εκπομπή κραδασμών και

θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας.

Για την ακριβή εκτίμηση των εκπομπών κραδασμών και

θορύβου θα πρέπει να λαμβάνονται επίσης υπόψη και οι

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsΕλληνικά | 79

χρόνοι κατά τη διάρκεια των οποίων το εργαλείο είναι

απενεργοποιημένο ή λειτουργεί, χωρίς όμως στην

πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει

σημαντικά τις εκπομπές κραδασμών και θορύβου κατά τη

συνολική διάρκεια του χρόνου εργασίας.

Γι’ αυτό, πριν αρχίσουν οι επιπτώσεις των κραδασμών, πρέπει

να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την

προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού

εργαλείου και των εξαρτημάτων που χρησιμοποιείτε,

διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των

u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε

εργασία στο ηλεκτρικό εργαλείο.

Συναρμολόγηση/Αντικατάσταση της πριονόλαμας

u Κατά τη συναρμολόγηση ή την αλλαγή του εξαρτήματος

φοράτε προστατευτικά γάντια. Τα εξαρτήματα είναι

κοφτερά και μπορούν σε περίπτωση παρατεταμένης χρήσης

Επιλογή της πριονόλαμας

Στο τέλος αυτών των οδηγιών χειρισμού θα βρείτε μια

επισκόπηση των προτεινόμενων πριονόλαμων. Τοποθετήστε

μόνο πριονόλαμες με στέλεχος ενός εκκέντρου (στέλεχος T).

Η πριονόλαμα δε θα πρέπει να έχει μεγαλύτερο μήκος από

εκείνο που απαιτείται για την προβλεπόμενη κοπή.

Για την κοπή στενών καμπύλων να χρησιμοποιείτε στενές

Τοποθέτηση της πριονόλαμας (βλέπεεικόναA)

u Καθαρίστε το στέλεχος ρης πριονόλαμας πριν την

τοποθέτηση. Ένα λερωμένο στέλεχος δεν μπορεί να

Πατήστε τον μοχλό SDS(8) μέχρι τέρμα προς τα εμπρός και

κρατήστε τον πατημένο. Σπρώξτε την πριονόλαμα(10), με τα

δόντια στην κατεύθυνση κοπής, μέχρι να ασφαλίσει στην

υποδοχή της πριονόλαμας (13).

Προσέχετε κατά τη τοποθέτηση της πριονόλαμας, να βρίσκεται

η πλάτη της πριονόλαμας στο αυλάκι του ράουλου οδήγησης

u Ελέγξτε την καλή προσαρμογή της πριονόλαμας. Μια

χαλαρή πριονόλαμα μπορεί λυθεί και να σας τραυματίσει.

Αφαίρεση της πριονόλαμας (βλέπεεικόναB)

Πατήστε τον μοχλό SDS(8) μέχρι τέρμα προς τα εμπρός και

αφαιρέστε την πριονόλαμα(10).

Προστασία σχισίματος (βλέπε εικόναC)

Η προστασία σχισίματος (14) (εξάρτημα) μπορεί να εμποδίσει

το σχίσιμο της επιφάνειας κατά το πριόνισμα του ξύλου. Η

προστασία σχισίματος μπορεί να χρησιμοποιηθεί μόνο σε

περίπτωση ορισμένων τύπων πριονόλαμων και μόνο σε μια

γωνία κοπής 0°. Η βάση (5) κατά το πριόνια με την προστασία

σχισίματος δεν επιτρέπεται για πριόνισμα κοντά στην άκρη να

μετατοπιστεί προς τα πίσω.

Πιέστε την προστασία σχισίματος (14) από κάτω στη βάση (5).

Αναρρόφηση σκόνης/ροκανιδιών

Η σκόνη από ορισμένα υλικά. π. χ. από μολυβδούχες μπογιές,

από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα

μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η

εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/

και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν

παρευρισκομένων ατόμων.

Ορισμένα είδη σκόνης, π. χ. σκόνη από ξύλο βελανιδιάς ή

οξιάς θεωρούνται καρκινογόνα, ιδιαίτερα σε συνδυασμό με

διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην

κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά

μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε

ειδικά εκπαιδευμένα άτομα.

– Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό

την κατάλληλη αναρρόφηση.

– Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας.

– Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής

προστασίας με φίλτρο κατηγορίας P2.

Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα

διάφορα υπό κατεργασία υλικά.

u Αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο

χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα.

Προστατευτικό κάλυμμα (βλέπεεικόναD)

Συναρμολογήστε το προστατευτικό κάλυμμα (15), προτού

συνδέσετε το ηλεκτρικό εργαλείο σε μια αναρρόφηση σκόνης.

Τοποθετήστε το προστατευτικό κάλυμμα(15) πάνω στο

ηλεκτρικό εργαλείο έτσι, ώστε το στήριγμα να ασφαλίσει στην

προστασία επαφής(11).

Αφαιρέστε το προστατευτικό κάλυμμα(15) για εργασίες χωρίς

αναρρόφηση σκόνης καθώς και για φαλτσοκοπές. Αφαιρέστε

γι’ αυτό το προστατευτικό κάλυμμα προς τα εμπρός από την

προστασία επαφής(11).

Σύνδεση της αναρρόφησης σκόνης (βλέπεεικόνεςE–F)

Τοποθετήστε το στόμιο αναρρόφησης(16) στο άνοιγμα της

Προσέξτε, να ασφαλίσει η προεξοχή στο στόμιο

αναρρόφησης, όπως φαίνεται στην εικόναE, στο αντίστοιχο

άνοιγμα του ηλεκτρικού εργαλείου.

Συνδέστε έναν εύκαμπτο σωλήνα αναρρόφησης (17)

(εξαρτήματα) στο στόμιο αναρρόφησης (16). Συνδέστε τον

εύκαμπτο σωλήνα αναρρόφησης (17) με έναν απορροφητήρα

Μια επισκόπηση για τη σύνδεση σε διαφορετικούς

απορροφητήρες σκόνης θα βρείτε στο τέλος αυτών των

Για μια ιδανική αναρρόφηση χρησιμοποιήστε κατά δυνατότητα

την προστασία σχισίματος (14).

Απενεργοποιήστε τη διάταξη φυσήματος πριονιδιών, όταν

έχετε συνδέσει την αναρρόφηση της σκόνης.

Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το

εκάστοτε επεξεργαζόμενο κομμάτι.

Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή

ξηρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς

απορροφητήρες σκόνης.

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)80 | Ελληνικά

u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε

εργασία στο ηλεκτρικό εργαλείο.

Η ταλάντωση ρυθμίζεται σε συνολικά τέσσερις βαθμίδες

επιτρέποντας έτσι την άριστη ρύθμιση της ταχύτητας και της

απόδοσης κοπής καθώς και της εμφάνισης της τομής ανάλογα

με το επεξεργαζόμενο κομμάτι.

Με τον μοχλό ρύθμισης (7) μπορείτε να ρυθμίσετε την

ταλάντωση επίσης και κατά τη διάρκεια της λειτουργίας.

Βαθμίδα0 χωρίς ταλάντωση

ΒαθμίδαI μικρή ταλάντωση

ΒαθμίδαII μέτρια ταλάντωση

ΒαθμίδαIII μεγάλη ταλάντωση

Η καλύτερη δυνατή βαθμίδα ταλάντωσης για την εκάστοτε

χρήση εξακριβώνεται με πρακτική δοκιμή. Σχετικά ισχύουν οι

– Να επιλέγετε τόσο πιο μικρή βαθμίδα ταλάντωσης όσο πιο

καλή θέλετε να είναι η εμφάνιση της τομής και,

ενδεχομένως, να θέσετε γι’ αυτό την ταλάντωση ακόμη κι

– Κατά την επεξεργασία λεπτών υλικών (π.χ. λαμαρίνες)

απενεργοποιήστε την ταλάντωση.

– Στα σκληρά υλικά (π.χ. χάλυβας) να εργάζεστε με μικρή

– Όταν επεξεργάζεσθε μαλακά υλικά ή κόβετε ξύλα με φορά

ίδια μ’ αυτήν των ινών (με τα νερά) μπορείτε να εργαστείτε

με μέγιστη ταλάντωση.

Ρύθμιση της φαλτσογωνιάς (βλέπεεικόναG)

Η βάση (5) για φαλτσοκοπές μπορεί να στραφεί μέχρι και 45°

προς τα δεξιά ή προς τα αριστερά.

Το προστατευτικό κάλυμμα(15), το στόμιο

αναρρόφησης(16) και η προστασία σχισίματος(14) στις

φαλτσοκοπές δεν μπορούν να χρησιμοποιηθούν.

– Πιέστε το στόμιο αναρρόφησης(16) ελαφρά προς τα κάτω

και τραβήξτε το από τη βάση(5).

– Αφαιρέστε το προστατευτικό κάλυμμα(15) και την

προστασία σχισίματος(14).

– Λύστε τη βίδα (19) με το κλειδί εσωτερικού εξαγώνου(4)

και σπρώξτε τη βάση (5) ελαφρά στην κατεύθυνση του

ηλεκτρικού καλωδίου.

– Για τη ρύθμιση ακριβούς φαλτσογωνιάς η βάση έχει δεξιά

και αριστερά σημεία ασφάλισης στις 0° και 45°. Στρέψτε τη

βάση(5) σύμφωνα με την κλίμακα(18) στην επιθυμητή

θέση. Με τη βοήθεια ενός μοιρογνωμονίου μπορείτε να

ρυθμίσετε και άλλες φαλτσογωνιές.

– Σπρώξτε μετά τη βάση(5) μέχρι τέρμα στην κατεύθυνση

της πριονόλαμας(10).

– Σφίξτε τη βίδα (19) ξανά σταθερά.

Μετατόπιση της βάσης (βλέπεεικόναG)

Για πριόνισμα κοντά στο περιθώριο μπορείτε να μετατοπίσετε

τη βάση (5) προς τα πίσω.

Λύστε τη βίδα (19) και σπρώξτε τη βάση (5) μέχρι τέρμα στην

κατεύθυνση του ηλεκτρικού καλωδίου.

Σφίξτε τη βίδα (19) ξανά σταθερά.

Το πριόνισμα με μετατοπισμένη βάση(5) είναι δυνατό μόνο

με μια φαλτσογωνιά 0°. Επιπλέον δεν επιτρέπεται να

χρησιμοποιηθεί ο οδηγός παραλλήλλων με κόφτη κύκλων(22)

(εξάρτημα) καθώς και η προστασία σχισίματος(14).

Διάταξη απομάκρυνσης γρεζιών/ροκανιδιών

Με το ρεύμα αέρα της διάταξης φυσήματος των πριονιδιών

μπορεί να διατηρείται η γραμμή κοπής καθαρή από τα

Ενεργοποίηση της διάταξης φυσήματος

πριονιδιών: Για εργασίες με μεγάλη αφαίρεση

υλικού σε ξύλο, συνθετικό υλικό και παρόμοια

υλικά σπρώξτε τον διακόπτη (6) στην

κατεύθυνση του στομίου αναρρόφησης.

Απενεργοποίηση της διάταξης φυσήματος

πριονιδιών: Για εργασίες σε μέταλλο καθώς και

σε περίπτωση συνδεδεμένης αναρρόφησης

σκόνης σπρώξτε τον διακόπτη (6) στην

κατεύθυνση της πριονόλαμας.

u Προσέξτε την τάση δικτύου! Τα στοιχεία της τάσης της

πηγής ρεύματος πρέπει να ταυτίζονται με τα αντίστοιχα

στοιχεία επάνω στην πινακίδα κατασκευαστή του

ηλεκτρικού εργαλείου. Ηλεκτρικά εργαλεία με

χαρακτηριστική τάση 230V λειτουργούν και με τάση

Ενεργοποίηση/απενεργοποίηση (GST90E)

u Βεβαιωθείτε, ότι μπορείτε να χειριστείτε τον διακόπτη

On/Off, χωρίς να απελευθερώσετε τη λαβή.

Για την ενεργοποίηση του ηλεκτρικού εργαλείου σπρώξτε τον

διακόπτη On/Off(2) προς τα εμπρός, έτσι ώστε στον διακόπτη

Για την απενεργοποίηση του ηλεκτρικού εργαλείου σπρώξτε

τον διακόπτη On/Off(2) προς τα πίσω, έτσι ώστε στον

διακόπτη να εμφανίζεται «0».

Ενεργοποίηση/απενεργοποίηση (GST90BE)

u Βεβαιωθείτε, ότι μπορείτε να χειριστείτε τον διακόπτη

On/Off, χωρίς να απελευθερώσετε τη λαβή.

Για την ενεργοποίηση του ηλεκτρικού εργαλείου πατήστε τον

διακόπτη ON/OFF (2).

Για την ασφάλιση του διακόπτη ON/OFF (2) κρατήστε τον

πατημένο και σπρώξτε την ασφάλιση (1) προς τα δεξιά ή προς

Για την απενεργοποίηση του ηλεκτρικού εργαλείου αφήστε

τον διακόπτη ON/OFF (2) ελεύθερο. Σε περίπτωση

κλειδωμένου διακόπτη ON/OFF (2) πατήστε τον πρώτα και

μετά αφήστε τον ελεύθερο.

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsΕλληνικά | 81

Έλεγχος του αριθμού παλινδρομήσεων (GST90BE)

Μπορείτε να ρυθμίσετε συνεχώς τον αριθμό των

παλινδρομήσεων του ενεργοποιημένου ηλεκτρικού εργαλείου,

ανάλογα με την πίεση που ασκείτε στον διακόπτη ON/OFF (2).

Ελαφριά πίεση του διακόπτη ON/OFF (2) έχει σαν αποτέλεσμα

έναν χαμηλό αριθμό παλινδρομήσεων. Ο αριθμός

παλινδρομήσεων αυξάνεται ανάλογα με την αύξηση της

Προεπιλογή αριθμού εμβολισμών

Με τον τροχίσκο ρύθμισης της προεπιλογής του αριθμού

παλινδρομήσεων (3) μπορείτε να προεπιλέξετε τον αριθμό

παλινδρομήσεων και να τον αλλάξετε κατά τη διάρκεια της

O εκάστοτε απαραίτητος αριθμός παλινδρομήσεων εξαρτάται

από το υλικό και τις συνθήκες εργασίας και πρέπει να

εξακριβωθεί με πρακτική δοκιμή.

Σας συμβουλεύουμε, κατά την εναπόθεση του ηλεκτρικού

εργαλείου στο επεξεργαζόμενο κομμάτι καθώς και όταν

πριονίζετε πλαστικά υλικά ή αλουμίνιο, να μειώνετε τον αριθμό

Όταν εργάζεστε για πολλή ώρα με μικρό αριθμό

παλινδρομήσεων μπορεί να ζεσταθεί υπερβολικά το ηλεκτρικό

εργαλείο. Αφαιρέστε την πριονόλαμα και αφήστε το ηλεκτρικό

εργαλείο να εργαστεί υπό το μέγιστο αριθμό παλινδρομήσεων

για 3λεπτά περίπου για να κρυώσει.

u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε

εργασία στο ηλεκτρικό εργαλείο.

u Θέστε αμέσως το ηλεκτρικό εργαλείο εκτός

λειτουργίας όταν μπλοκάρει η πριονόλαμα.

u Όταν κατεργάζεστε μικρά ή λεπτά υλικά

χρησιμοποιείτε οπωσδήποτε μια σταθερή επιφάνεια ή

ένα τραπέζι πριονίσματος (ειδικό εξάρτημα).

Πριν το πριόνισμα σε ξύλο, μοριοσανίδες, δομικά υλικά κλπ.

ελέγξτε τα επεξεργαζόμενα κομμάτια για ξένα σώματα, όπως

καρφιά, βίδες ή παρόμοια αντικείμενα και ενδεχομένως

Πριόνισμα με βύθισμα (βλέπε εικόναH)

u Με τη μέθοδο βυθιζόμενου πριονιού επιτρέπεται η

επεξεργασία μόνο μαλακών υλικών, όπως ξύλο,

γυψοσανίδα ή παρόμοια υλικά!

Στις κοπές βυθίσματος να χρησιμοποιείτε μόνο κοντές

πριονόλαμες. Βυθιζόμενες κοπές είναι δυνατές μόνο με μια

Τοποθετήστε το ηλεκτρικό εργαλείο με την πίσω ακμή της

βάσης (5) πάνω στο επεξεργαζόμενο κομμάτι, χωρίς να

ακουμπά η πριονόλαμα (10) το επεξεργαζόμενο κομμάτι και

ενεργοποιήστε το. Όταν εργάζεστε με ηλεκτρικά εργαλεία με

ρυθμιζόμενο αριθμό παλινδρομήσεων, τότε ρυθμίστε το

μέγιστο αριθμό παλινδρομήσεων. Πιέστε το ηλεκτρικό

εργαλείο σταθερά πάνω στο επεξεργαζόμενο κομμάτι και

αφήστε την πριονόλαμα να βυθιστεί αργά στο επεξεργαζόμενο

Μόλις η βάση (5) ακουμπά με όλη την επιφάνεια πάνω στο

επεξεργαζόμενο κομμάτι, συνεχίστε το πριόνισμα κατά μήκος

της επιθυμητής γραμμής κοπής.

Οδηγός παραλλήλλων με κόφτη κύκλων (εξάρτημα)

Για εργασία με τον οδηγό παραλλήλλων με κόφτη κύκλων (22)

(εξάρτημα) το πάχος του επεξεργαζόμενου κομματιού

επιτρέπεται να ανέρχεται το πολύ στα 30mm.

Παράλληλες κοπές (βλέπε εικόναI): Λύστε τη βίδα

σταθεροποίησης (21) και σπρώξτε την κλίμακα του οδηγού

παραλλήλων μέσα στον οδηγό (20) στη βάση. Ρυθμίστε το

επιθυμητό φάρδος κοπής σαν τιμή κλίμακας στην εσωτερική

ακμή της βάσης. Σφίξτε τη βίδα σταθεροποίησης (21)

Κυκλικές κοπές (βλέπε εικόναJ): Στη γραμμή κοπής εντός του

πριονιζόμενου κύκλου ανοίξτε μια τρύπα, αρκετά μεγάλη για

το βύθισμα της πριονόλαμας. Λειάνετε την τρύπα με μια φρέζα

ή με μια λίμα για να έρθει η πριονόλαμα «πρόσωπο» με τη

Τοποθετήστε τη βίδα σταθεροποίησης (21) στην άλλη πλευρά

του οδηγού παραλλήλων. Σπρώξτε την κλίμακα του οδηγού

παραλλήλων μέσα από τον οδηγό (20) στη βάση. Τρυπήστε το

υπό κατεργασία τεμάχιο στο κέντρο του εσωτερικού

ανοίγματος που επιθυμείτε. Τοποθετήστε τη μύτη

κεντραρίσματος (23) μέσα από το εσωτερικό άνοιγμα του

οδηγού παραλλήλων και στην ήδη ανοιχτή τρύπα. Ρυθμίστε

την ακτίνα σαν τιμή κλίμακας στην εσωτερική ακμή της βάσης.

Σφίξτε τη βίδα σταθεροποίησης (21) σταθερά.

Όταν κόβετε μέταλλα θα πρέπει, για να εξουδετερώσετε την

αναπτυσσόμενη ισχυρή θερμότητα, να αλείφετε κατά μήκος

της γραμμής κοπής ένα μέσο ψύξης ή λίπανσης.

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε

εργασία στο ηλεκτρικό εργαλείο.

u Να διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές

αερισμού πάντοτε σε καθαρή κατάσταση για να

μπορείτε να εργάζεσθε καλά και με ασφάλεια.

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου

πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο

κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να

αποφευχθεί έτσι κάθε κίνδυνος της ασφάλειας.

Καθαρίζετε τακτικά την υποδοχή της πριονόλαμας. Αφαιρέστε

γι’ αυτό την πριονόλαμα από το ηλεκτρικό εργαλείο και

κτυπήστε το ηλεκτρικό εργαλείο ελαφρά πάνω σε μια επίπεδη

Μια τυχόν ισχυρή ρύπανση του ηλεκτρικού εργαλείου μπορεί

να οδηγήσει σε ανωμαλίες λειτουργίας. Γι’ αυτό μην πριονίζετε

τα υλικά που δημιουργούν πολύ σκόνη από κάτω ή πάνω από

u Υπό ακραίες συνθήκες εργασίας χρησιμοποιείτε κατά

το δυνατόν πάντοτε μια εγκατάσταση αναρρόφησης.

Ξεφυσάτε τακτικά τις σχισμές αερισμού με πεπιεσμένο

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)82 | Türkçe

αέρα και συνδέστε έναν προστατευτικό διακόπτη

διαρροής (PRCD). Κατά την κατεργασία μετάλλων μπορεί

να κατακαθίσει αγώγιμη σκόνη στο εσωτερικού του

ηλεκτρικού εργαλείου. Έτσι μπορεί να επηρεαστεί

αρνητικά η προστατευτική μόνωση του ηλεκτρικού

Σε περίπτωση που η έξοδος της σκόνης είναι φραγμένη,

απενεργοποιήστε το ηλεκτρικό εργαλείο, αφαιρέστε την

αναρρόφηση της σκόνης και απομακρύνετε τη σκόνη και τα

Λαδώνετε κάπου-κάπου το ράουλο οδήγησης(9) με μια

Ελέγχετε το ράουλο οδήγησης(9) τακτικά. Όταν φθαρεί, τότε

πρέπει να αλλαχτεί από ένα εξουσιοδοτημένο Bosch κέντρο

εξυπηρέτησης πελατών.

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας

σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας

καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια

συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα

βρείτε επίσης κάτω από: www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως

τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών

οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την

πινακίδα τύπου του προϊόντος.

19400 Κορωπί – Αθήνα

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες

πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το

Μην ρίχνετε τα ηλεκτρικά εργαλεία στα

απορρίμματα του σπιτιού σας!

Μόνο για χώρες τηςΕΕ:

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με

τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη

μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον

υποχρεωτικό, τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται

ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το

Δήλωση πιστότητας ΕΕ

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα

αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων

οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα.

Τεχνικά έγγραφα στη: *
