NÁVOD NA OBSLUHU GST 90 E Professional BOSCH

sk Pôvodný návod na použitie

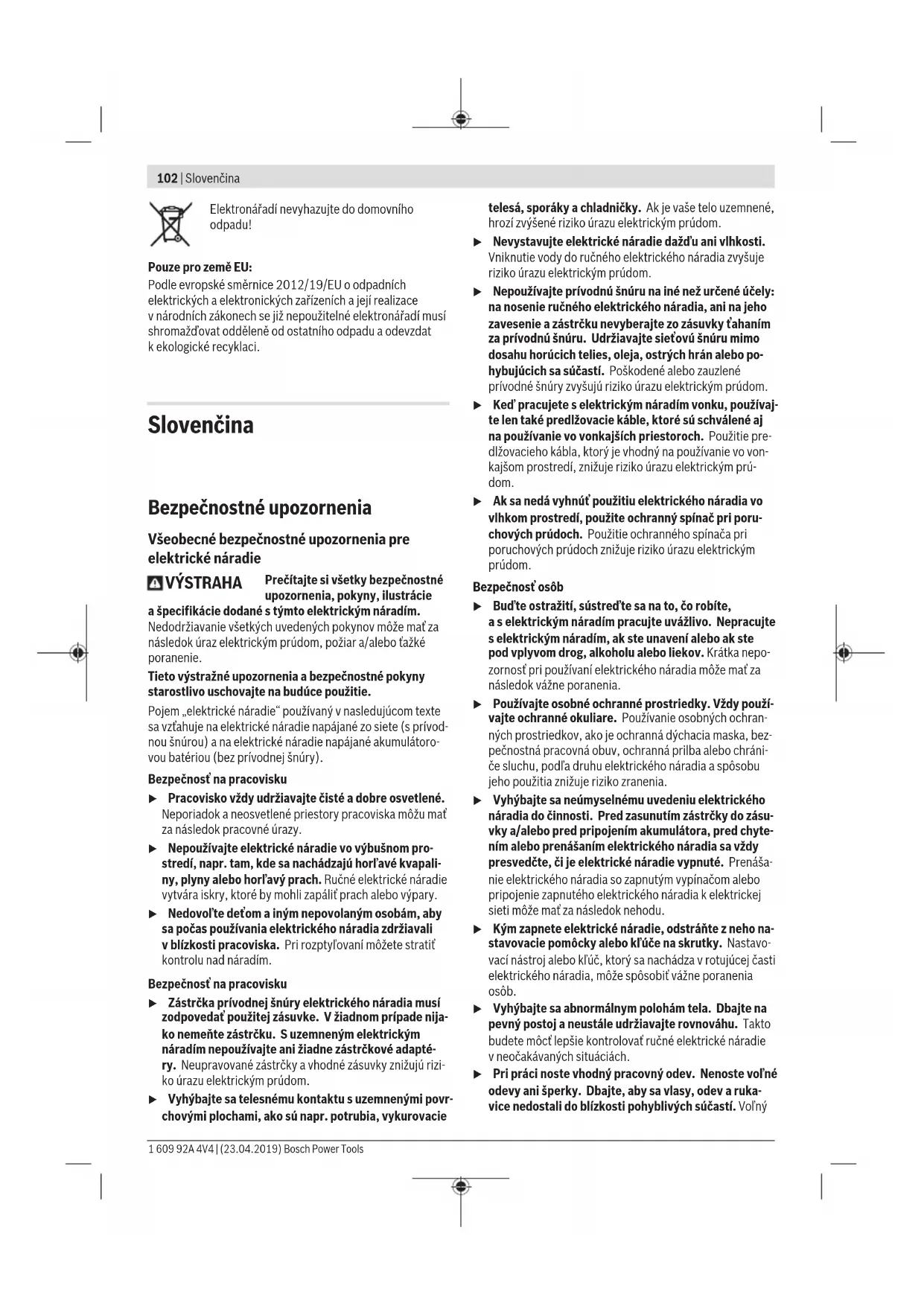

Slovenčina Stránka 102

Popis výrobku avýkonu

Všeobecné bezpečnostné upozornenia pre

VÝSTRAHA Prečítajte si všetky bezpečnostné

upozornenia, pokyny, ilustrácie

ašpecifikácie dodané stýmto elektrickým náradím.

Nedodržiavanie všetkých uvedených pokynov môže mať za

následok úraz elektrickým prúdom, požiar a/alebo ťažké

Tieto výstražné upozornenia abezpečnostné pokyny

starostlivo uschovajte na budúce použitie.

Pojem „elektrické náradie“ používaný vnasledujúcom texte

sa vzťahuje na elektrické náradie napájané zo siete (sprívod-

nou šnúrou) ana elektrické náradie napájané akumulátoro-

vou batériou (bez prívodnej šnúry).

Bezpečnosť na pracovisku u Pracovisko vždy udržiavajte čisté adobre osvetlené. Neporiadok aneosvetlené priestory pracoviska môžu mať

za následok pracovné úrazy. u Nepoužívajte elektrické náradie vo výbušnom pro- stredí, napr. tam, kde sa nachádzajú horľavé kvapali-

ny, plyny alebo horľavý prach. Ručné elektrické náradie

vytvára iskry, ktoré by mohli zapáliť prach alebo výpary. u Nedovoľte deťom ainým nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali

vblízkosti pracoviska. Pri rozptyľovaní môžete stratiť

kontrolu nad náradím.

Bezpečnosť na pracovisku u Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. Vžiadnom prípade nija-

ko nemeňte zástrčku. Suzemneným elektrickým

náradím nepoužívajte ani žiadne zástrčkové adapté-

ry. Neupravované zástrčky avhodné zásuvky znižujú rizi-

ko úrazu elektrickým prúdom. u Vyhýbajte sa telesnému kontaktu suzemnenými povr- chovými plochami, ako sú napr. potrubia, vykurovacie

telesá, sporáky achladničky. Ak je vaše telo uzemnené,

hrozí zvýšené riziko úrazu elektrickým prúdom. u Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje

riziko úrazu elektrickým prúdom. u Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho

zavesenie azástrčku nevyberajte zo zásuvky ťahaním

za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo

dosahu horúcich telies, oleja, ostrých hrán alebo po-

hybujúcich sa súčastí. Poškodené alebo zauzlené

prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom. u Keď pracujete selektrickým náradím vonku, používaj- te len také predlžovacie káble, ktoré sú schválené aj

na používanie vo vonkajších priestoroch. Použitie pre-

dlžovacieho kábla, ktorý je vhodný na používanie vo von-

kajšom prostredí, znižuje riziko úrazu elektrickým prú-

dom. u Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poru-

chových prúdoch. Použitie ochranného spínača pri

poruchových prúdoch znižuje riziko úrazu elektrickým

Bezpečnosť osôb u Buďte ostražití, sústreďte sa na to, čo robíte, aselektrickým náradím pracujte uvážlivo. Nepracujte

selektrickým náradím, ak ste unavení alebo ak ste

pod vplyvom drog, alkoholu alebo liekov. Krátka nepo-

zornosť pri používaní elektrického náradia môže mať za

následok vážne poranenia. u Používajte osobné ochranné prostriedky. Vždy použí- vajte ochranné okuliare. Používanie osobných ochran-

ných prostriedkov, ako je ochranná dýchacia maska, bez-

pečnostná pracovná obuv, ochranná prilba alebo chráni-

če sluchu, podľa druhu elektrického náradia aspôsobu

jeho použitia znižuje riziko zranenia. u Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásu-

vky a/alebo pred pripojením akumulátora, pred chyte-

ním alebo prenášaním elektrického náradia sa vždy

presvedčte, či je elektrické náradie vypnuté. Prenáša-

nie elektrického náradia so zapnutým vypínačom alebo

pripojenie zapnutého elektrického náradia kelektrickej

sieti môže mať za následok nehodu. u Kým zapnete elektrické náradie, odstráňte zneho na- stavovacie pomôcky alebo kľúče na skrutky. Nastavo-

vací nástroj alebo kľúč, ktorý sa nachádza vrotujúcej časti

elektrického náradia, môže spôsobiť vážne poranenia

osôb. u Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj aneustále udržiavajte rovnováhu. Takto

budete môcť lepšie kontrolovať ručné elektrické náradie

vneočakávaných situáciách. u Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev aruka-

vice nedostali do blízkosti pohyblivých súčastí. Voľný 1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsSlovenčina | 103

odev, dlhé vlasy alebo šperky sa môžu zachytiť do rotujú-

cich častí elektrického náradia.

u Ak sa dá na ručné elektrické náradie namontovať od-

sávacie zariadenie azariadenie na zachytávanie

prachu, presvedčte sa, či sú dobre pripojené

asprávne používané. Používanie odsávacieho za-

riadenia azariadenia na zachytávanie prachu znižuje rizi-

ko ohrozenia zdravia prachom.

u Dbajte, aby ste pri rutinnom používaní náradia

nekonali vrozpore sprincípmi jeho bezpečného použí-

vania. Nepozorná práca môže viesť vokamihu kťažkému

Starostlivé používanie elektrického náradia

u Nikdy nepreťažujte elektrické náradie. Používajte

elektrické náradie vhodné na daný druh práce.

Svhodným ručným elektrickým náradím budete pracovať

lepšie abezpečnejšie vuvedenom rozsahu výkonu nára-

u Nepoužívajte elektrické náradie, ktoré má pokazený

vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť,

je nebezpečné atreba ho zveriť do opravy odborníkovi.

u Než začnete náradie nastavovať alebo prestavovať,

vymieňať príslušenstvo alebo kým ho odložíte, vždy

vytiahnite zástrčku sieťovej šnúry zo zásuvky a/alebo

odoberte akumulátor, ak je to možné. Toto preventívne

opatrenie zabraňuje neúmyselnému spusteniu elektrické-

u Nepoužívané elektrické náradie uschovávajte tak, aby

bolo mimo dosahu detí. Nedovoľte používať toto nára-

die osobám, ktoré sním nie sú dôverne oboznámené

alebo ktoré si neprečítali tieto pokyny. Elektrické nára-

die je nebezpečné, ak ho používajú neskúsené osoby.

u Elektrické náradie apríslušenstvo starostlivo ošetruj-

te. Kontrolujte, či pohyblivé súčiastky bezchybne fun-

gujú alebo či nie sú blokované, zlomené alebo po-

škodené, čo by mohlo negatívne ovplyvniť správne

fungovanie elektrického náradia. Pred použitím nára-

dia dajte poškodené súčiastky vymeniť. Veľa nehôd je

majú menšiu tendenciu zablokovať sa aľahšie sa dajú

u Používajte elektrické náradie, príslušenstvo, nastavo-

vacie nástroje apod. podľa týchto výstražných upozo-

rnení abezpečnostných pokynov. Pri práci zohľadnite

konkrétne pracovné podmienky ačinnosť, ktorú bu-

dete vykonávať. Používanie elektrického náradia na iný

než predpokladaný účel môže viesť knebezpečným situ-

u Rukoväti aúchopové povrchy udržujte suché, čisté

abez oleja alebo mazacieho tuku. Šmykľavé rukoväti

aúchopové povrchy neumožňujú bezpečnú manipuláciu

aovládanie náradia vneočakávaných situáciách.

u Elektrické náradie dávajte opravovať len kvalifikova-

nému personálu, ktorý používa originálne náhradné

súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.

Bezpečnostné pokyny pre priamočiare píly

u Ak vykonávate operáciu, kde sa môže obrábacie prí-

slušenstvo dostať do kontaktu so skrytou elektroin-

štaláciou alebo vlastným napájacím káblom, držte

elektrické náradie za izolované uchopovacie plochy.

Rezacie príslušenstvo pri kontakte s vodičom pod na-

pätím môže prepojiť odhalené kovové časti náradia s fá-

zou a používateľ môže byť zasiahnutý elektrickým prú-

u Na upevnenie apodporu obrobku na stabilnej ploche

použite svorky alebo iný praktický spôsob. Ak držíte

obrobok rukou alebo si ho opierate otelo, je nestabilný

amôže to viesť kstrate kontroly.

u Obidve ruky majte vdostatočnej vzdialenosti od pries-

toru pílenia. Nesiahajte pod obrobok. Pri kontakte spí-

lovým listom hrozí nebezpečenstvo vážneho poranenia.

u Elektrické náradie veďte proti obrobku iba vzapnu-

tom stave. Inak hrozí vprípade zaseknutia pracovného

nástroja vobrobku nebezpečenstvo spätného rázu.

u Dbajte na to, aby pri pílení základná doska vždy bez-

pečne priliehala. Spriečený alebo zaseknutý pílový list sa

môže zlomiť, alebo vyvolať spätný ráz.

u Po skončení práce elektrické náradie vypnite apílový

list vyberte zrezu až vtedy, keď sa úplne zastaví. Tak

sa vyhnete spätnému rázu náradia abudete môcť elektric-

ké náradie bezpečne odložiť.

u Počkajte na úplné zastavenie elektrického náradia, až

potom ho odložte. Vkladací nástroj sa môže zaseknúť

amôže zapríčiniť stratu kontroly nad ručným elektrickým

u Používajte len nepoškodené abezchybné pílové listy.

Skrivené alebo neostré pílové listy sa môžu zlomiť alebo

spôsobiť spätný ráz ručného elektrického náradia.

u Pílový list po vypnutí nebrzdite bočným protitlakom.

Pílový list by sa mohol poškodiť, zlomiť alebo by mohol vy-

u Používajte vhodné prístroje na vyhľadávanie skrytých

elektrickým vedení apotrubí alebo sa obráťte na

miestne energetické podniky. Kontakt selektrickým

vodičom pod napätím môže spôsobiť požiar alebo mať za

následok zásah elektrickým prúdom. Poškodenie ply-

nového potrubia môže mať za následok explóziu. Prenik-

nutie do vodovodného potrubia spôsobí vecné škody

alebo môže mať za následok zásah elektrickým prúdom.

Opis výrobku avýkonu

Prečítajte si všetky bezpečnostné upozor-

nenia apokyny. Nedodržiavanie bezpečnost-

ných upozornení apokynov môže zapríčiniť

úraz elektrickým prúdom, požiar a/alebo ťažké

keramických dosiek agumy. Je vhodné na rovné azakrivené

rezy so šikmým uhlom do 45°. Dodržiavajte odporúčania tý-

kajúce sa pílového listu.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyob-

razenie elektrického náradia na grafickej strane.

Kľúč svnútorným šesťhranom

Nastavovacia páčka pre výkyv

Rukoväť (izolovaná úchopová plocha)

Skrutka – základná doska

Vedenie paralelného dorazu

Zaisťovacia skrutka paralelného dorazu

Paralelný doraz svyrezávačom kruhov

Vyobrazené alebo opísané príslušenstvo nepatrí do štan-

dardného rozsahu dodávky. Kompletné príslušenstvo náj-

dete vnašom sortimente príslušenstva.

Riadenie frekvencie zdvihov ● ●

Menovitý príkon W 650 650

Frekvencia zdvihov na voľnobehu n

Hmotnosť podľa EPTA-Procedure 01:2014 kg 2,3 2,6

Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach avo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje lí-

Informácia ohlučnosti/vibráciách

GST 90 E GST 90 BE Hodnoty emisií hluku zistené podľa EN62841-2-11.

Celkové hodnoty vibrácií a

(súčet vektorov vtroch smeroch) aneistotaKzistená podľa EN62841-2-11:

Rezanie drevotrieskovej dosky pílovým listomT144DF:

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsSlovenčina | 105

Rezanie kovového plechu pílovým listomT118A:

Úroveň vibrácií ahodnota emisií hluku uvedené vtýchto po-

kynoch boli namerané podľa normovaného meracieho po-

stupu adajú sa použiť na vzájomné porovnávanie elektrické-

ho náradia. Hodia sa aj na predbežný odhad emisie vibrácií

Uvedená úroveň vibrácií ahodnota emisií hluku reprezentuje

hlavné spôsoby použitia elektrického náradia. Ak sa však

elektrické náradie využíva na iné spôsoby použitia, sodlišný-

mi vkladacími nástrojmi alebo pri nedostatočnej údržbe, mô-

že sa úroveň vibrácií ahodnota emisií hlukuodlišovať. To

môže emisiu vibrácií ahluku počas celého pracovného času

Na presný odhad emisií vibrácií ahluku by sa mal zohľadniť

aj čas, vpriebehu ktorého je náradie vypnuté alebo síce

spustené, ale vskutočnosti sa nepoužíva. To môže emisie

vibrácií ahluku počas celého pracovného času výrazne zní-

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií ur-

čite doplnkové bezpečnostné opatrenia, ako napríklad: údrž-

ba elektrického náradia avkladacích nástrojov, udržiavanie

správnej teploty rúk, organizácia pracovných procesov.

u Pred všetkými prácami na elektrickom náradí vytiah-

nite sieťovú zástrčku zo zásuvky.

Vkladanie/výmena pílového listu

u Pri montáži alebo výmene vkladacieho nástroja noste

ochranné rukavice. Vkladacie nástroje sú ostré apri dlh-

šom používaní môžu byť horúce.

Výber pílového listu

Prehľad odporúčaných pílových listov nájdete na konci tohto

Návodu na používanie. Vložte len pílový list sjednovačkovou

stopkou (T-stopka). Použitý pílový list by nemal byť dlhší,

ako je pre plánovaný druh rezu nevyhnutné.

Na rezanie kriviek smalým polomerom používajte úzky pílo-

Vloženie pílového listu (pozriobrázokA)

u Pred vložením očistite stopku pílového listu. Znečiste-

ná stopka sa nedá bezpečne aspoľahlivo upevniť.

lového listu ležal vdrážke vodiacej kladky (9).

u Skontrolujte pevné osadenie pílového listu. Voľný pílo-

vý list by mohol vypadnúť aporaniť vás.

Vybratie pílového listu (pozriobrázokB)

Potlačte SDS páčku(8) dopredu až na doraz apílový

Chránič proti vytrhávaniu materiálu (14) (príslušenstvo) mô-

že zabrániť vytrhnutiu povrchu pri rezaní dreva. Chránič

proti vytrhávaniu materiálu sa dá používať len pri určitých ty-

poch pílových listov alen priuhle rezania 0°. Základná doska

(5) sa pri rezaní schráničom proti vytrhávaniu materiálu ne-

smie kvôli rezaniu blízko pri okraji presunúť dozadu.

Chránič proti vytrhávaniu materiálu (14) vtlačte zdola do

Odsávanie prachu atriesok

Prach zniektorých materiálov, napr. znáterov obsahujúcich

olovo, zniektorých druhov dreva, minerálov akovu môže byť

zdraviu škodlivý. Kontakt stakýmto prachom alebo jeho vdy-

chovanie môže vyvolávať alergické reakcie a/alebo ochore-

nia dýchacích ciest používateľa alebo osôb, ktoré sa nachá-

Určité druhy prachu, ako napríklad prach zdubového alebo

zbukového dreva, sa považujú za rakovinotvorné, predov-

šetkým vspojení sprídavnými látkami, ktoré sa používajú na

ošetrenie dreva (chróman, prostriedky na ochranu dreva).

Materiál, ktorý obsahuje azbest, smú opracovávať len odbor-

– Používajte podľa možnosti také odsávanie prachu, ktoré

je pre daný materiál vhodné.

– Postarajte sa odobré vetranie svojho pracoviska.

– Odporúčame používať masku na ochranu dýchacích ciest

sfiltrom triedy P2.

Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrába-

u Zabráňte usadzovaniu ahromadeniu prachu na praco-

visku. Prach sa môže ľahko zapáliť.

Kryt (pozriobrázokD)

Namontujte kryt (15) skôr než pripojíte elektrické náradie na

Nasaďte kryt(15) na elektrické náradie tak, aby držiak na

ochrane proti dotyku(11) zapadol.

Odoberte kryt(15) pri vykonávaní prác bez odsávania

prachu, ako aj na vykonávanie šikmých rezov. Kryt odtiah-

nite dopredu od ochrany proti dotyku(11).

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)106 | Slovenčina

Pripojenie odsávania prachu (pozriobrázkyE–F)

Odsávací nátrubok(16) vložte do výrezu základnej do-

Dbajte na to, aby zarážka na odsávacom nátrubku, ako je zo-

brazené na obrázkuE, zapadla do príslušného výrezu

Prehľad vzťahujúci sa na pripojenie krôznym vysávačom náj-

dete na konci tohto návodu.

Na optimálne odsávanie použite podľa možnosti chránič

Ak ste pripojili odsávanie prachu, vypnite zariadenie na odfu-

Vysávač musí byť vhodný pre daný druh opracovávaného

Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie,

rakovinotvorných alebo suchých druhov prachu používajte

u Pred všetkými prácami na elektrickom náradí vytiah-

nite sieťovú zástrčku zo zásuvky.

Výkyv, ktorý je nastaviteľný vštyroch stupňoch, umožňuje

optimálne prispôsobenie rýchlosti rezania, výkonu pri rezaní

avýsledného vzhľadu po rezaní konkrétnemu opracovávané-

Nastavovacou páčkou (7) môžete nastavovať výkyv aj počas

StupeňII stredný výkyv

StupeňIII veľký výkyv

Optimálny stupeň výkyvu pre príslušné použitie sa dá najlep-

šie zistiť praktickým vyskúšaním. Pritom platia nasledujúce

– Nastavujte stupeň výkyvu tým menší (alebo výkyv úplne

vypnite), čím jemnejšia ačistejšia má byť hrana rezu.

– Pri opracovávaní tenkých materiálov (napríklad plechov)

– Vtvrdých materiáloch (napríklad oceľ) pracujte smalým

– Vmäkkých materiáloch apri rezaní dreva po smere

vlákien môžete pracovať smaximálnym výkyvom.

Nastavenie uhla zošikmenia (pozriobrázokG)

Základná doska (5) sa dá na vykonávanie šikmých rezov na-

kloniť až do uhla 45° doprava alebo doľava.

Kryt(15), odsávací nátrubok(16) achránič proti vytrháva-

niu materiálu(14) sa pri šikmých rezoch nedajú používať.

– Zatlačte odsávací nátrubok(16) zľahka nadol avytiahnite

ho zo základnej dosky (5).

– Kryt(15) achránič proti vytrhávaniu materiálu(14) odo-

– Uvoľnite skrutku (19) kľúčom svnútorným šesťhranom

(4) aposuňte základnú dosku (5) mierne vsmere sieťové-

– Na nastavenie presných šikmých uhlov má základná do-

ska vpravo avľavo zaskakovacie body pri hodnotách 0°

a45°. Otočte základnú dosku(5) podľa stupnice(18) do

želanej pozície. Iné šikmé uhly sa dajú nastaviť pomocou

– Potom posuňte základnú dosku(5) až na doraz vsmere

pílového listu(10).

– Opäť pevne dotiahnite skrutku (19).

Presunutie základnej dosky (pozriobrázokG)

Na rezanie blízko pri okraji môžete presunúť základnú dosku

Povoľte skrutku (19) aposuňte základnú dosku (5) až na

doraz vsmere sieťového kábla.

Opäť pevne dotiahnite skrutku (19).

Rezanie spresunutou základnou doskou (5) je možné len

suhlom zošikmenia 0°. Okrem toho sa nemôže použiť para-

lelný doraz svyrezávačom kruhov(22) (príslušenstvo), ako

aj chránič proti vytrhávaniu materiálu(14).

Zariadenie na odfukovanie triesok

Prúdom vzduchu zariadenia na odfukovanie triesok sa môže

udržiavať línia rezu čistá bez triesok.

Zapnutie zariadenia na odfukovanie triesok:

Pri práci sveľkým úberom triesok zdreva,

Pri práci skovom apri pripojenom odsávaní

prachu posuňte spínač (6) vsmere pílového

Uvedenie do prevádzky

u Dodržte napätie siete! Napätie zdroja elektrického

prúdu sa musí zhodovať súdajmi na typovom štítku

elektrického náradia. Elektrické náradie označené pre

napätie 230V sa môže prevádzkovať aj snapätím

ste pustili rukoväť.

ste pustili rukoväť.

Na zapnutie elektrického náradia stlačte vypínač (2).

Na zaaretovanie vypínača (2) podržte vypínač stlačený

aaretáciu posuňte (1) doprava alebo doľava.

Na vypnutie elektrického náradia uvoľnite vypínač (2). Keď

je vypínač (2) zaaretovaný, najprv ho stlačte apotom uvoľni-

Riadenie frekvencie zdvihov (GST90BE)

Počet zdvihov zapnutého elektrického náradia môžete plynu-

lo regulovať podľa toho, do akej miery zatlačíte vypínač (2).

Miernym tlakom na vypínač (2) dosiahnete nízky počet

zdvihov. Srastúcim tlakom sa počet zdvihov zvyšuje.

Predvoľba frekvencie zdvihov

Nastavovacím kolieskom predvoľby zdvihov (3) môžete

predvoliť počet zdvihov apočas prevádzky zmeniť.

Potrebný počet zdvihov závisí od materiálu aod podmienok

pri práci adá sa zistiť praktickým vyskúšaním.

Zníženie počtu zdvihov sa odporúča pri prikladaní pílového

listu kobrobku, ako aj pri rezaní plastu ahliníka.

Pri dlhšej práci smalým počtom zdvihov sa môže elektrické

náradie intenzívne zahrievať. Odoberte pílový list anechajte

elektrické náradie včinnosti smaximálnym počtom zdvihov

počas cca 3minút, aby vychladlo.

Upozornenia týkajúce sa práce

u Pred všetkými prácami na elektrickom náradí vytiah-

nite sieťovú zástrčku zo zásuvky.

u Keď sa pílový list zablokuje, elektrické náradie okam-

u Pri obrábaní menších atenších obrobkov použite vždy

stabilnú podložku, príp. rezací stôl (príslušenstvo).

Pred pílením dreva, drevotrieskových dosiek, stavebných

materiálov atď. preverte, či vnich nie sú cudzie telesá, ako

klince, skrutky apod. aprípadne ich odstráňte.

Rezanie so zanorením (pozrite si obrázkyH)

u Metódou rezania so zanorením sa smú opracovávať

iba mäkké obrobky, ako je drevo, sadrokartón

Položte elektrické náradie prednou hranou základnej dosky

elektrické náradie proti obrobku anechajte pílový list po-

maly preniknúť (zanoriť sa) do obrobku.

Hneď ako základná doska (5) dolieha celou plochou na ob-

robku, režte pozdĺž želanej línie rezu ďalej.

Paralelný doraz svyrezávačom kruhov (príslušenstvo)

Na práce sparalelným dorazom skruhovým vyrezávačom

(22) (príslušenstvo) smie byť hrúbka obrobku maximálne

Paralelné rezy (pozrite si obrázokI): uvoľnite aretačnú

skrutku (21) aposuňte stupnicu paralelného dorazu cez ve-

denie (20) vzákladnej doske. Nastavte želanú šírku rezu ako

hodnotu na stupnici na vnútornej hrane základnej dosky.

Dotiahnite aretačnú skrutku (21).

Kruhové rezy (pozrite si obrázokJ): na línii rezu vyvŕtajte vo

vnútri rezaného kruhu otvor, ktorý bude dostatočný na zasu-

nutie pílového listu. Vyvŕtaný otvor opracujte pomocou frézy

alebo pilníka, aby mohol pílový list priliehať tesne na línii

Nastavte aretačnú skrutku (21) na druhú stranu paralelného

dorazu. Presuňte stupnicu paralelného dorazu cez vedenie

(20) vzákladnej doske. Vyvŕtajte vobrobku, vstrede reza-

ného výrezu, jeden otvor. Prestrčte vystreďovací hrot (23)

cez vnútorný otvor paralelného dorazu ado vyvŕtaného otvo-

ru. Nastavte polomer ako hodnotu na stupnici, na vnútornej

hrane základnej dosky. Dotiahnite aretačnú skrutku (21).

Chladiaci/mazací prostriedok

Pri rezaní kovu by ste mali kvôli zahrievaniu materiálu

naniesť pozdĺž línie rezu chladiaci, resp. mazací prostriedok.

u Pred všetkými prácami na elektrickom náradí vytiah-

nite sieťovú zástrčku zo zásuvky.

u Elektrické náradie ajeho vetracie štrbiny udržiavajte

vždy včistote, aby ste mohli pracovať dobre abezpeč-

Ak je potrebná výmena pripájacieho vedenia, musí ju vy-

konať Bosch alebo niektoré autorizované stredisko služieb

zákazníkom pre elektrické náradie Bosch, aby sa zabránilo

tohto úkonu vyberte pílový list zelektrického náradia

aelektrické náradie zľahka vyklepte na rovnej ploche.

Výrazné znečistenie elektrického náradia môže mať za ná-

sledok funkčné poruchy. Materiály sintenzívnou tvorbou

prachu preto nerežte zdola alebo nad hlavou.

u Pri extrémnych podmienkach používania vždy podľa

možnosti použite odsávacie zariadenie. Vetracie štrbi-

ny často vyfukujte apredraďte prúdový chránič

(PRCD). Pri obrábaní kovov sa môže vo vnútri elektrické-

ho náradia usádzať vodivý prach. To môže mať negatívny

vplyv na ochrannú izoláciu elektrického náradia.

Ak by sa otvor na výstup prachu upchal, vypnite elektrické

náradie, odoberte odsávanie prachu aodstráňte prach apili-

Vodiacu kladku(9) príležitostne premažte jednou kvapkou

Vodiacu kladku(9) vpravidelných intervaloch kontrolujte.

Ak je opotrebovaná, treba ju dať vymeniť vautorizovanom

zákazníckom servise Bosch.

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)108 | Magyar

Zákaznícka služba aporadenstvo ohľadom

Servisné stredisko Vám odpovie na otázky týkajúce sa

opravy aúdržby Vášho produktu ako aj náhradných dielov.

Rozkladové výkresy ainformácie onáhradných dieloch náj-

dete tiež na: www.bosch-pt.com

Vprípade otázok týkajúcich sa našich výrobkov apríslušen-

stva Vám ochotne pomôže poradenský tím Bosch.

Vprípade akýchkoľvek otázok aobjednávok náhradných

dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo

uvedené na typovom štítku výrobku.

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja

alebo náhradné diely online.

Tel.: +421 2 48 703 800

Elektrické náradie, príslušenstvo aobaly treba odovzdať na

ekologickú recykláciu.

Nevyhadzujte elektrické náradie do bežného

odpadu zdomácnosti!

Podľa európskej smernice 2012/19/EÚ oodpade zelektric-

kých aelektronických zariadení apodľa jej transpozície

donárodného práva sa musí už nepoužiteľné elektrické nára-

die zbierať separovane aodovzdať na ekologickú recykláciu.

EÚ vyhlásenie ozhode

Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky

príslušné ustanovenia nižšie uvedených smerníc anariadení aje vsúlade snas-

Technické podklady má spoločnosť: *
