NÁVOD K OBSLUZE GST 90 E Professional BOSCH

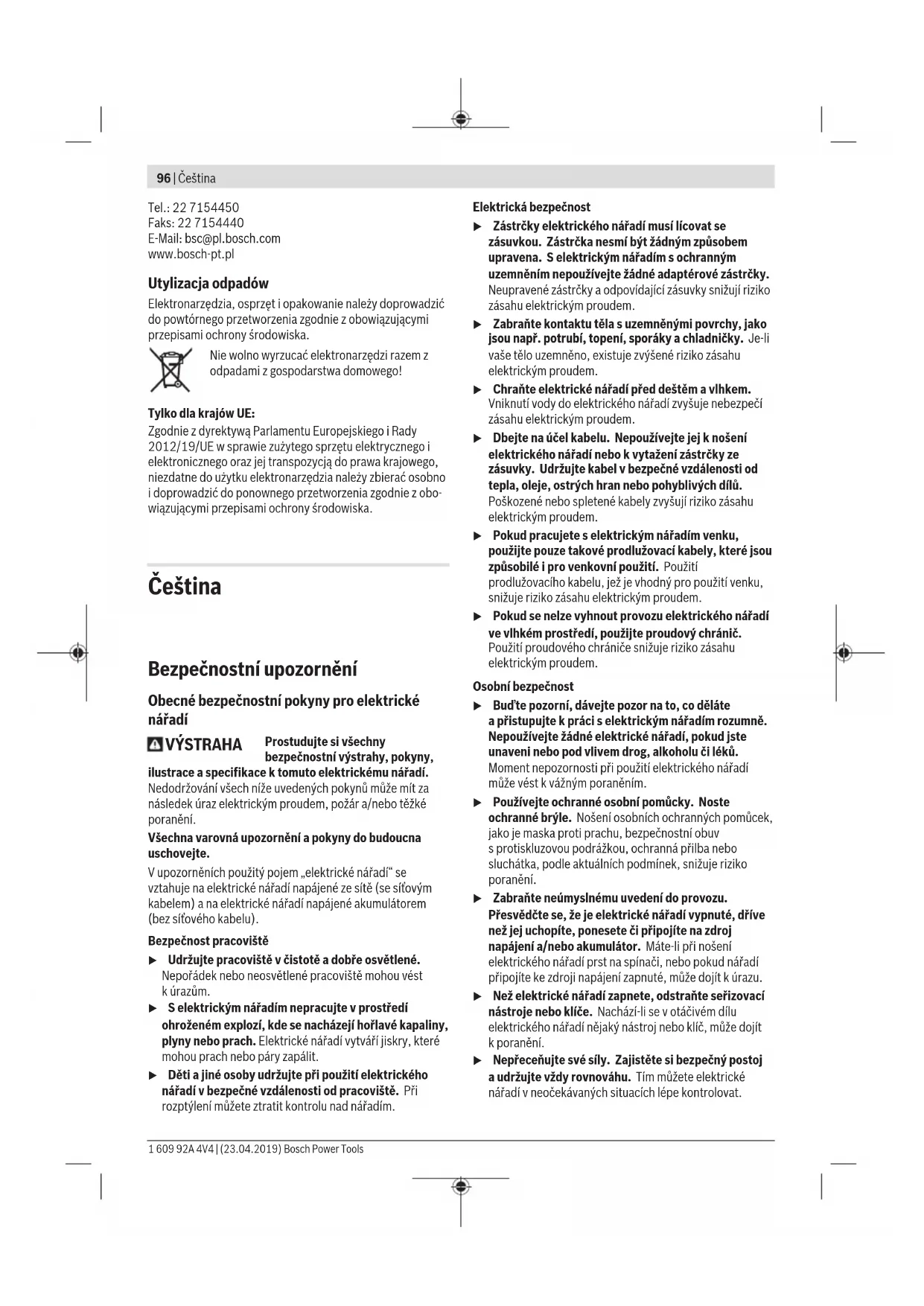

cs Původní návod k používání

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické

VÝSTRAHA Prostudujte si všechny

bezpečnostní výstrahy, pokyny,

ilustrace aspecifikace ktomuto elektrickému nářadí.

Nedodržování všech níže uvedených pokynů může mít za

následek úraz elektrickým proudem, požár a/nebo těžké

Všechna varovná upozornění apokyny do budoucna

Vupozorněních použitý pojem „elektrické nářadí“ se

vztahuje na elektrické nářadí napájené ze sítě (se síťovým

kabelem) ana elektrické nářadí napájené akumulátorem

(bez síťového kabelu).

Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést

kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny,

plyny nebo prach. Elektrické nářadí vytváří jiskry, které

mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při

rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Selektrickým nářadím sochranným

uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky aodpovídající zásuvky snižují riziko

zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li

vaše tělo uzemněno, existuje zvýšené riziko zásahu

elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí

zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze

zásuvky. Udržujte kabel vbezpečné vzdálenosti od

tepla, oleje, ostrých hran nebo pohyblivých dílů.

Poškozené nebo spletené kabely zvyšují riziko zásahu

elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou

způsobilé ipro venkovní použití. Použití

prodlužovacího kabelu, jež je vhodný pro použití venku,

snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič.

Použití proudového chrániče snižuje riziko zásahu

elektrickým proudem.

Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně.

Nepoužívejte žádné elektrické nářadí, pokud jste

unaveni nebo pod vlivem drog, alkoholu či léků.

Moment nepozornosti při použití elektrického nářadí

může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek,

jako je maska proti prachu, bezpečnostní obuv

sprotiskluzovou podrážkou, ochranná přilba nebo

sluchátka, podle aktuálních podmínek, snižuje riziko

poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve

než jej uchopíte, ponesete či připojíte na zdroj

napájení a/nebo akumulátor. Máte‑li při nošení

elektrického nářadí prst na spínači, nebo pokud nářadí

připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu

elektrického nářadí nějaký nástroj nebo klíč, může dojít

kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické

nářadí vneočekávaných situacích lépe kontrolovat. 1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsČeština | 97

u Noste vhodný oděv. Nenoste volný oděv ani šperky.

Vlasy aoděv udržujte vbezpečné vzdálenosti od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly.

u Lze‑li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny asprávně použity.

Odsávání prachu může snížit ohrožení prachem.

u Dbejte na to, abyste při častém používání nářadí

nebyli méně ostražití anezapomínali na bezpečnostní

zásady. Nedbalé ovládání může způsobit těžké poranění

Svědomité zacházení apoužívání elektrického nářadí

u Elektrické nářadí nepřetěžujte. Pro svou práci

použijte ktomu určené elektrické nářadí. Svhodným

elektrickým nářadím budete pracovat vdané oblasti lépe

u Nepoužívejte elektrické nářadí, jestliže jej nelze

spínačem zapnout avypnout. Elektrické nářadí, které

nelze ovládat spínačem, je nebezpečné amusí se opravit.

u Než provedete seřízení elektrického nářadí, výměnu

příslušenství nebo nářadí odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte odpojitelný akumulátor.

Toto preventivní opatření zabrání neúmyslnému zapnutí

elektrického nářadí.

u Uchovávejte nepoužívané elektrické nářadí mimo

dosah dětí. Nenechte nářadí používat osoby, které

sním nejsou seznámeny nebo nečetly tyto pokyny.

Elektrické nářadí je nebezpečné, je‑li používáno

nezkušenými osobami.

u Pečujte oelektrické nářadí apříslušenství svědomitě.

Zkontrolujte, zda pohyblivé díly nářadí bezvadně

fungují anevzpřičují se, zda díly nejsou zlomené nebo

poškozené tak, že by ovlivňovaly funkce elektrické

nářadí. Poškozené díly nechte před použitím

elektrického nářadí opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektrickém nářadí.

u Řezné nástroje udržujte ostré ačisté. Pečlivě

ošetřované řezné nástroje sostrými řeznými hranami se

méně vzpřičují adají se snáze vést.

u Používejte elektrické nářadí, příslušenství, nástroje

apod. podle těchto pokynů. Respektujte přitom

pracovní podmínky aprováděnou činnost. Použití

elektrického nářadí pro jiné než určené použití může vést

knebezpečným situacím.

u Udržujte rukojeti aúchopové plochy suché, čisté abez

oleje amaziva. Kluzké rukojeti aúchopové plochy

neumožňují bezpečnou manipulaci aovládání nářadí

vneočekávaných situacích.

u Nechte své elektrické nářadí opravit pouze

kvalifikovaným odborným personálem apouze

soriginálními náhradními díly. Tím bude zajištěno, že

bezpečnost elektrického nářadí zůstane zachována.

Bezpečnostní upozornění pro kmitací pily

u Provádíte-li operaci, při které se může obráběcí

příslušenství dostat do kontaktu se skrytou

elektroinstalací nebo vlastním napájecím kabelem,

držte elektrické nářadí za izolované uchopovací

plochy. Obráběcí příslušenství, které se dostane do

kontaktu s vodičem pod napětím, může svými

nechráněnými kovovými částmi vést elektrický proud a

způsobit úraz obsluhy.

u Pro zajištění apodporu obrobku na stabilní ploše

použijte svorky nebo jiný praktický způsob. Držíte-li

obrobek rukou nebo opíráte otělo, je nestabilní amůže

vést ke ztrátě kontroly.

u Mějte ruce vdostatečné vzdálenosti od oblasti řezání.

Nesahejte pod obrobek. Při kontaktu spilovým listem

hrozí nebezpečí poranění.

u Elektronářadí veďte proti obrobku pouze zapnuté.

Jinak hrozí nebezpečí zpětného rázu, pokud se nástroj

u Dbejte na to, aby základní deska při řezání bezpečně

přiléhala. Vzpříčený pilový plátek se může zlomit nebo

vést ke zpětnému rázu.

u Po ukončení práce elektronářadí vypněte apilový

plátek vytáhněte zřezu až tehdy, když se zastaví. Tím

zabráníte zpětnému rázu aelektronářadí můžete

u Než elektronářadí odložíte, počkejte, dokud se

nezastaví. Nasazovací nástroj se může vzpříčit avést ke

ztrátě kontroly nad elektronářadím.

u Používejte pouze nepoškozené pilové plátky.

Deformované nebo tupé pilové plátky mohou prasknout,

negativně ovlivňovat řez nebo způsobit zpětný ráz.

u Po vypnutí nebrzděte pilový plátek bočním

protitlakem. Pilový plátek se může poškodit, zlomit nebo

způsobit zpětný ráz.

u Použijte vhodné detekční přístroje na vyhledání

skrytých rozvodných vedení nebo kontaktujte místní

dodavatelskou společnost. Kontakt selektrickým

vedením může vést kpožáru azásahu elektrickým

proudem. Poškození vedení plynu může vést kvýbuchu.

Proniknutí do vodovodního potrubí způsobí věcné škody

nebo může způsobit zásah elektrickým proudem.

Popis výrobku avýkonu

Přečtěte si všechna bezpečnostní

upozornění avšechny pokyny. Nedodržování

bezpečnostních upozornění apokynů může mít

za následek úraz elektrickým proudem, požár

a/nebo těžká poranění.

Řiďte se obrázky vpřední části návodu kobsluze.

Použití vsouladu surčeným účelem

Nářadí je určené kprovádění dělicích řezů avýřezů do dřeva,

plastu, kovu, keramických desek agumy na pevném

podkladu. Je vhodné pro přímé aobloukové řezy

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)98 | Čeština

spokosovým úhlem až 45°. Řiďte se doporučením ohledně

Číslování zobrazených součástí se vztahuje na zobrazení

elektronářadí na stránce sobrázky.

Kolečko pro předvolbu počtu zdvihů

Klíč na vnitřní šestihran

Spínač přípravku na ofukování třísek

Nastavovací páčka předkmitu

Páčka SDS pro odjištění pilového plátku

Upínání pilového plátku

Chránič proti otřepům

Stupnice pokosového úhlu

Šroub základní desky

Vedení podélného dorazu

Zajišťovací šroub podélného dorazu

Podélný doraz spřípravkem pro řezání kruhů

Středicí hrot přípravku pro řezání kruhů

Zobrazené nebo popsané příslušenství nepatří

kstandardnímu obsahu dodávky. Kompletní příslušenství

naleznete vnašem programu příslušenství.

Přímočará pila GST 90 E GST 90 BE

3 601 E8G 0.. 3 601 E8F 0..

Regulace počtu zdvihů ● ●

Jmenovitý příkon W 650 650

Počet volnoběžných zdvihů n

– do hliníku mm 20 20

– do oceli (nelegované) mm 10 10

Úhel řezu (vlevo/vpravo) max. ° 45 45

Hmotnost podle EPTA-Procedure 01:2014 kg 2,3 2,6

Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit.

Informace ohluku avibracích

GST 90 E GST 90 BE Hodnoty hlučnosti zjištěné podle EN62841-2-11.

Hlučnost elektronářadí při použití váhového filtruA činí typicky:

Hladina akustického tlaku dB(A)

Noste chrániče sluchu!

Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaKzjištěné podle EN62841-2-11:

řezání dřevotřískové desky spilovým plátkemT144DF:

řezání kovového plechu spilovým plátkemT118A:

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto

pokynech, byly změřeny pomocí normované měřicí metody

alze je použít pro vzájemné porovnání elektronářadí. Hodí se

ipro předběžný odhad zatížení vibracemi ahlukem.

Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní

použití elektronářadí. Pokud se ovšem bude elektronářadí

používat pro jiné práce, sjinými nástroji nebo

snedostatečnou údržbou, může se úroveň hluku aúroveň

vibrací lišit. To může zatížení vibracemi ahlukem po celou

pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi ahlukem by měly být

zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve

skutečnosti se nepoužívá. To může zatížení vibracemi

ahlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření kochraně

obsluhy před účinky vibrací, jako je např. údržba

elektronářadí anástrojů, udržování teplých rukou,

organizace pracovních procesů.

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

Nasazení/výměna pilového plátku

u Při montáži nebo výměně nástroje noste ochranné

rukavice. Nástroje jsou ostré apři delším používání se

Výběr pilového plátku

Přehled doporučených pilových plátků naleznete na konci

tohoto návodu. Používejte pouze pilové plátky sjedním

výstupkem (stopkaT). Pilový plátek by neměl být delší, než

je pro daný řez nutné.

Pro řezání úzkých křivek používejte úzké pilové plátky.

Nasazení pilového plátku (vizobrázekA)

u Před nasazením pilového plátku očistěte stopku.

Znečistěnou stopku nelze spolehlivě upevnit.

Stiskněte páčku SDS(8) až nadoraz dopředu adržte ji

stisknutou. Posuňte pilový plátek(10), zuby ve směru řezu,

do upínání pilového plátku (13) tak, aby zaskočil.

Při nasazování pilového plátku dbejte na to, aby zadní hrana

pilového plátku byla vdrážce vodicího kolečka (9).

u Zkontrolujte, zda je pilový plátek řádně upevněný.

Volný pilový plátek může vypadnout aporanit vás.

Vyjmutí pilového plátku (vizobrázekB)

Stiskněte páčku SDS(8) až nadoraz dopředu avyjměte

Chránič proti otřepům (viz obrázekC)

Chránič proti otřepům (14) (příslušenství) může zabránit

vytrhávání povrchu při řezání dřeva. Chránič proti otřepům

lze používat pouze uurčitých typů pilových plátků apouze

při úhlu řezu 0°. Základní deska (5) nesmí být při řezání

schráničem proti otřepům přesazená dozadu kvůli řezání

Chránič proti otřepům (14) zatlačte zespodu do základní

Odsávání prachu/třísek

Prach zmateriálů, jako jsou nátěry sobsahem olova, některé

druhy dřeva, minerály akov, může být zdraví škodlivý.

Kontakt sprachem nebo vdechnutí mohou upracovníka

nebo osob nacházejících se vblízkosti vyvolat alergické

reakce a/nebo onemocnění dýchacích cest.

Určitý prach, jako dubový nebo bukový prach, je pokládán za

karcinogenní, zvláště ve spojení spřídavnými látkami pro

ošetření dřeva (chromát, ochranné prostředky na dřevo).

Materiál obsahující azbest smějí opracovávat pouze

– Pokud možno používejte pro daný materiál vhodné

– Zajistěte dobré větrání pracoviště.

– Je doporučeno nosit ochrannou dýchací masku střídou

Dodržujte předpisy pro obráběné materiály platné

u Zabraňte hromadění prachu na pracovišti. Prach se

Kryt (vizobrázekD)

Než připojíte elektronářadí kodsávání prachu, namontujte

Kryt(15) nasaďte na elektronářadí tak, aby držák zaskočil

do ochrany proti dotyku(11).

Při práci bez odsávání prachu aupokosových řezů kryt(15)

sejměte. Vytáhněte kryt zochrany proti dotyku(11).

Připojení odsávání prachu (vizobrázkyE–F)

Nasaďte odsávací hrdlo(16) do výřezu vzákladní desce(5).

Dbejte na to, aby výstupky vodsávacím hrdle zaskočily do

příslušného výřezu velektronářadí, jak je znázorněno na

Nasaďte odsávací hadici (17) (příslušenství) na odsávací

hrdlo (16). Připojte odsávací hadici (17) kvysavači

Přehled připojení krůzným vysavačům najdete na konci

Pro optimální odsávání používejte pokud možno chránič

Po připojení odsávání prachu vypněte přípravek na

Vysavač musí být vhodný pro řezaný materiál.

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)100 | Čeština

Při odsávání obzvlášť zdraví škodlivého, karcinogenního

nebo suchého prachu použijte speciální vysavač.

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

Ve čtyřech stupních nastavitelný předkmit umožňuje

optimální přizpůsobení rychlosti řezu, řezného výkonu

avzhledu řezu řezanému materiálu.

Nastavovací páčkou (7) můžete nastavit předkmit iza

Stupeň0 žádný předkmit

StupeňI malý předkmit

StupeňII střední předkmit

StupeňIII velký předkmit

Optimální stupeň předkmitu pro příslušné použití lze zjistit

praktickou zkouškou. Přitom platí následující doporučení:

– Předkmit zvolte tím menší, resp. předkmit zcela vypněte,

čím jemnější ačistší má být hrana řezu.

– Při řezání tenkých obrobků (např. plechů) předkmit

– Při řezání tvrdých materiálů (např. oceli) pracujte

– Vměkkých materiálech apři řezání dřeva ve směru vláken

můžete pracovat smaximálním předkmitem.

Nastavení pokosového úhlu (vizobrázekG)

Základní desku (5) lze pro pokosové úhly až 45° otočit

doprava nebo doleva.

Při pokosových řezech nelze používat kryt(15), odsávací

hrdlo(16) achránič proti otřepům(14).

– Zatlačte odsávací hrdlo(16) mírně dolů avytáhněte ho ze

– Sejměte kryt(15) achránič proti otřepům(14).

– Povolte šroub (19) klíčem na vnitřní šestihran(4)

aposuňte základní desku (5) mírně směrem ksíťovému

– Pro nastavení přesných pokosových úhlů má základní

deska vpravo avlevo aretační body pro 0° a45°. Otočte

základní desku(5) podle stupnice(18) do požadované

polohy. Jiné pokosové úhly lze nastavit pomocí úhloměru.

– Poté posuňte základní desku(5) až nadoraz kpilovému

– Šroub (19) znovu utáhněte.

Přesazení základní desky (vizobrázekG)

Pro řezání blízko okraje můžete základní desku (5) přesadit

Povolte šroub (19) aposuňte základní desku (5) až nadoraz

směrem ksíťovému kabelu.

Šroub (19) znovu utáhněte.

Řezání spřesazenou základní deskou(5) je možné jen při

pokosovém úhlu 0°. Kromě toho se nesmí používat podélný

doraz spřípravkem pro řezání kruhů(22) (příslušenství)

achránič proti otřepům(14).

Přípravek na ofukování třísek

Pomocí proudu vzduchu přípravku na ofukování třísek se

zmísta řezu odstraňují třísky.

Zapnutí přípravku na ofukování třísek: Pro

práci svelkým úběrem ve dřevě, plastu apod.

posuňte spínač (6) směrem kodsávacímu

Vypnutí přípravku na ofukování třísek: Pro

práce vkovu apři připojeném odsávání

prachu posuňte spínač (6) směrem

u Dbejte na správné síťové napětí! Napětí zdroje proudu

musí souhlasit súdaji na typovém štítku

elektronářadí. Elektronářadí označené 230V smí být

provozováno ina 220V.

Zapnutí/vypnutí (GST90E)

u Zajistěte, abyste mohli ovládat spínač, aniž byste

Pro zapnutí elektronářadí posuňte vypínač(2) dopředu, až

se na něm objeví„I“.

Pro vypnutí elektronářadí posuňte vypínač(2) dozadu, až se

Zapnutí/vypnutí (GST90BE)

u Zajistěte, abyste mohli ovládat spínač, aniž byste

Pro zapnutí elektronářadí stiskněte vypínač (2).

Pro zaaretování vypínače (2) podržte vypínač stisknutý

aposuňte aretaci (1) doprava nebo doleva.

Pro vypnutí elektronářadí uvolněte vypínač (2). Při

zaaretovaném vypínači (2) nejprve vypínač stiskněte apak

Regulace počtu zdvihů (GST90BE)

Počet zdvihů zapnutého elektronářadí můžete plynule

regulovat tím, jak moc stisknete vypínač (2).

Mírným stisknutím vypínače (2) dosáhnete nízkého počtu

zdvihů. Se vzrůstajícím tlakem se počet zdvihů zvyšuje.

Předvolba počtu zdvihů

Pomocí kolečka pro předvolbu počtu zdvihů (3) můžete

zvolit počet zdvihů aměnit ho během provozu.

Požadovaný počet zdvihů je závislý na materiálu

apracovních podmínkách alze ho zjistit praktickou

Snížení zdvihů se doporučuje při nasazování pilového plátku

na obrobek apři řezání plastu ahliníku.

Při delších pracích snízkým počtem zdvihů se může

elektronářadí silně zahřát. Vyjměte pilový plátek anechte

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsČeština | 101

elektronářadí pro vychladnutí cca 3min běžet smaximálním

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

u Pokud se pilový plátek zablokuje, elektronářadí

u Při řezání malých nebo tenkých obrobků vždy použijte

stabilní podložku, resp. stůl pily (příslušenství).

Před řezáním dřeva, dřevotřískových desek, stavebních

materiálů atd. zkontrolujte, zda se vnich nenacházejí cizí

tělesa, jako hřebíky, šrouby apod., apřípadně je odstraňte.

Ponorné řezání (viz obrázek H)

u Ponorné řezání se nesmí provádět uměkkých

materiálů, jako je dřevo, sádrokarton apod.!

Pro ponorné řezání použijte pouze krátké pilové plátky.

Ponorné řezání je možné pouze spokosovým úhlem0°.

Nasaďte elektronářadí přední hranou základní desky (5) na

obrobek tak, aby se pilový plátek (10) dotýkal obrobku,

azapněte ho. Uelektronářadí sregulací počtu zdvihů zvolte

maximální počet zdvihů. Přitlačte elektronářadí pevně

kobrobku anechte pilový plátek pomalu zanořit do obrobku.

Jakmile základní deska (5) dosedne celou plochou na

obrobek, řežte dál podél požadované čáry řezu.

Podélný doraz spřípravkem pro řezání kruhů

Při použití paralelního dorazu spřípravkem pro řezání kruhů

(22) (příslušenství) smí tloušťka obrobku činit maximálně

Paralelní řezy (viz obrázekI): Povolte zajišťovací šroub (21)

aprostrčte stupnici paralelního dorazu vedením (20)

vzákladní desce. Nastavte požadovanou šířku řezu jako

hodnotu stupnice na vnitřní hraně základní desky. Utáhněte

zajišťovací šroub (21).

Řezání kruhů (viz obrázek J): Vlinii řezu kruhu, který chcete

vyříznout, vyvrtejte otvor, který je dostačující pro prostrčení

pilového plátku. Upravte otvor frézkou nebo pilníkem tak,

aby byl pilový plátek zarovnaný sčárou řezu.

Nasaďte zajišťovací šroub (21) na druhou stranu paralelního

dorazu. Prostrčte stupnici paralelního dorazu vedením (20)

vzákladní desce. Vobrobku vyvrtejte ve středu

vyřezávaného výřezu otvor. Prostrčte středicí hrot (23)

vnitřním otvorem paralelního dorazu ado vyvrtaného otvoru.

Nastavte poloměr jako hodnotu stupnice na vnitřní hraně

základní desky. Utáhněte zajišťovací šroub (21).

Chladicí/mazací prostředek

Při řezání kovu byste měli kvůli zahřátí materiálu nanést

podél řezné čáry chladicí, resp. mazací prostředek.

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

u Udržujte elektronářadí avětrací otvory čisté, aby

pracovalo dobře abezpečně.

Je-li nutná výměna přívodního kabelu, nechte ji provést

firmou Bosch nebo autorizovaným servisem pro

elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti.

Pravidelně čistěte upínání pilového plátku. Za tímto účelem

vyjměte znářadí pilový plátek anářadím lehce poklepejte

Silné znečištění elektronářadí může vést kporuchám funkce.

Silně prašné materiály proto neřezejte zespoda nebo nad

u Při použití vextrémních podmínkách používejte

pokud možno vždy odsávací zařízení. Často vyfukujte

větrací otvory apřed nářadí zapojte proudový chránič.

Při řezání kovů se může uvnitř elektronářadí usazovat

vodivý prach. To může negativně ovlivnit ochrannou

izolaci elektronářadí.

Pokud se výstupní otvor prachu ucpe, vypněte

elektronářadí, sejměte odsávání prachu aodstraňte prach

Vodicí kolečko(9) příležitostně promažte kapkou oleje.

Vodicí kolečko(9) pravidelně kontrolujte. Je‑li

opotřebované, musí se nechat vyměnit vautorizovaném

Zákaznická služba aporadenství ohledně použití

Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě

vašeho výrobku atéž knáhradním dílům. Rozkladové

výkresy ainformace onáhradních dílech najdete také na:

Vpřípadě dotazů knašim výrobkům apříslušenství vám

ochotně pomůže poradenský tým Bosch.

Vpřípadě veškerých otázek aobjednávek náhradních dílů

bezpodmínečně uveďte 10místné věcné číslo podle

typového štítku výrobku.

Robert Bosch odbytová s.r.o.

Bosch Service Center PT K Vápence 1621/16

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho

stroje nebo náhradní díly online.

Tel.: +420 519 305700

Elektronářadí, příslušenství aobaly odevzdejte kekologické

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)102 | Slovenčina

Elektronářadí nevyhazujte do domovního

Podle evropské směrnice 2012/19/EU oodpadních

elektrických aelektronických zařízeních ajejí realizace

vnárodních zákonech se již nepoužitelné elektronářadí musí

shromažďovat odděleně od ostatního odpadu aodevzdat

kekologické recyklaci.

Tieto výstražné upozornenia abezpečnostné pokyny

hrozí zvýšené riziko úrazu elektrickým prúdom. u Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje

jeho použitia znižuje riziko zranenia. u Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásu-

fungovanie elektrického náradia. Pred použitím nára-

spôsobených nedostatočnou údržbou elektrického nára-

u Rezné nástroje udržiavajte ostré ačisté. Starostlivo

u Rukoväti aúchopové povrchy udržujte suché, čisté

u Ak vykonávate operáciu, kde sa môže obrábacie prí-

slušenstvo dostať do kontaktu so skrytou elektroin-

štaláciou alebo vlastným napájacím káblom, držte

elektrické náradie za izolované uchopovacie plochy.

nástroja vobrobku nebezpečenstvo spätného rázu.

pečne priliehala. Spriečený alebo zaseknutý pílový list sa

u Po skončení práce elektrické náradie vypnite apílový

sa vyhnete spätnému rázu náradia abudete môcť elektric-

u Počkajte na úplné zastavenie elektrického náradia, až

Prosím, všimnite si obrázky vprednej časti návodu na použí-

Používanie vsúlade surčením

Elektrické náradie je určené, pri pevnom podložení, na vy-

Chránič proti vytrhávaniu materiálu

Hladina akustického tlaku elektrického náradia pri použití váhového filtra Aje typicky:

ba elektrického náradia avkladacích nástrojov, udržiavanie

Výber pílového listu

u Pred vložením očistite stopku pílového listu. Znečiste-

ná stopka sa nedá bezpečne aspoľahlivo upevniť.

Potlačte SDS páčku (8) dopredu až na doraz adržte ju

kým nezaskočí do uchytenia pílového listu (13).

lového listu ležal vdrážke vodiacej kladky (9).

vý list by mohol vypadnúť aporaniť vás.

Potlačte SDS páčku(8) dopredu až na doraz apílový

list(10) vyberte von.

Chránič proti vytrhávaniu materiálu

Nasuňte odsávaciu hadicu (17) (príslušenstvo) na odsávací

dete na konci tohto návodu.

– Nastavujte stupeň výkyvu tým menší (alebo výkyv úplne

Kryt(15), odsávací nátrubok(16) achránič proti vytrháva-

pílového listu(10).

prachu posuňte spínač (6) vsmere pílového

Uvedenie do prevádzky

u Dodržte napätie siete! Napätie zdroja elektrického

u Zaistite, aby ste mohli ovládať vypínač bez toho, že by

ste pustili rukoväť.

Na zapnutie elektrického náradia posuňte vypínač(2) do-

predu tak, aby sa na spínači objavil znak „I“.

Na vypnutie elektrického náradia posuňte vypínač(2) doza-

du tak, aby sa na spínači objavila „0“.

u Zaistite, aby ste mohli ovládať vypínač bez toho, že by

ste pustili rukoväť.

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsSlovenčina | 107

Na zapnutie elektrického náradia stlačte vypínač (2).

Na zaaretovanie vypínača (2) podržte vypínač stlačený

aaretáciu posuňte (1) doprava alebo doľava.

Potrebný počet zdvihov závisí od materiálu aod podmienok

u Pri obrábaní menších atenších obrobkov použite vždy

Na rezanie so zanorením používajte len krátke pílové listy.

Rezanie so zanorením je možné iba so šikmým uhlom na

ného výrezu, jeden otvor. Prestrčte vystreďovací hrot (23)

ru. Nastavte polomer ako hodnotu na stupnici, na vnútornej

Chladiaci/mazací prostriedok

ohrozeniam bezpečnosti.

Uchytenie pílového listu pravidelne čistite. Na vykonanie

tohto úkonu vyberte pílový list zelektrického náradia

Ak by sa otvor na výstup prachu upchal, vypnite elektrické

odpadu zdomácnosti!

V skladu z evropsko Direktivo 2012/19/EU o odpadni

EU prohlášení oshodě

Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všech-

na příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snás-
