uk Оригінальна інструкція з

Українська Сторінка 123

Вказівки з техніки безпеки

Загальні вказівки з техніки безпеки для

Прочитайте всі вказівки з техніки

безпеки, інструкції, ілюстрації та

специфікації, надані з цим

електроінструментом. Невиконання усіх поданих

нижче інструкцій може призвести до ураження

електричним струмом, пожежі і/або серйозної травми.

Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроінструмент» в цих застереженнях

мається на увазі електроінструмент, що працює від

мережі (з електрокабелем) або від акумуляторної батареї

(без електрокабелю).

Безпека на робочому місці u Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане

освітлення на робочому місці можуть призвести до

нещасних випадків. u Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності

горючих рідин, газів або пилу. Електроінструменти Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)124 | Українська

можуть породжувати іскри, від яких може займатися

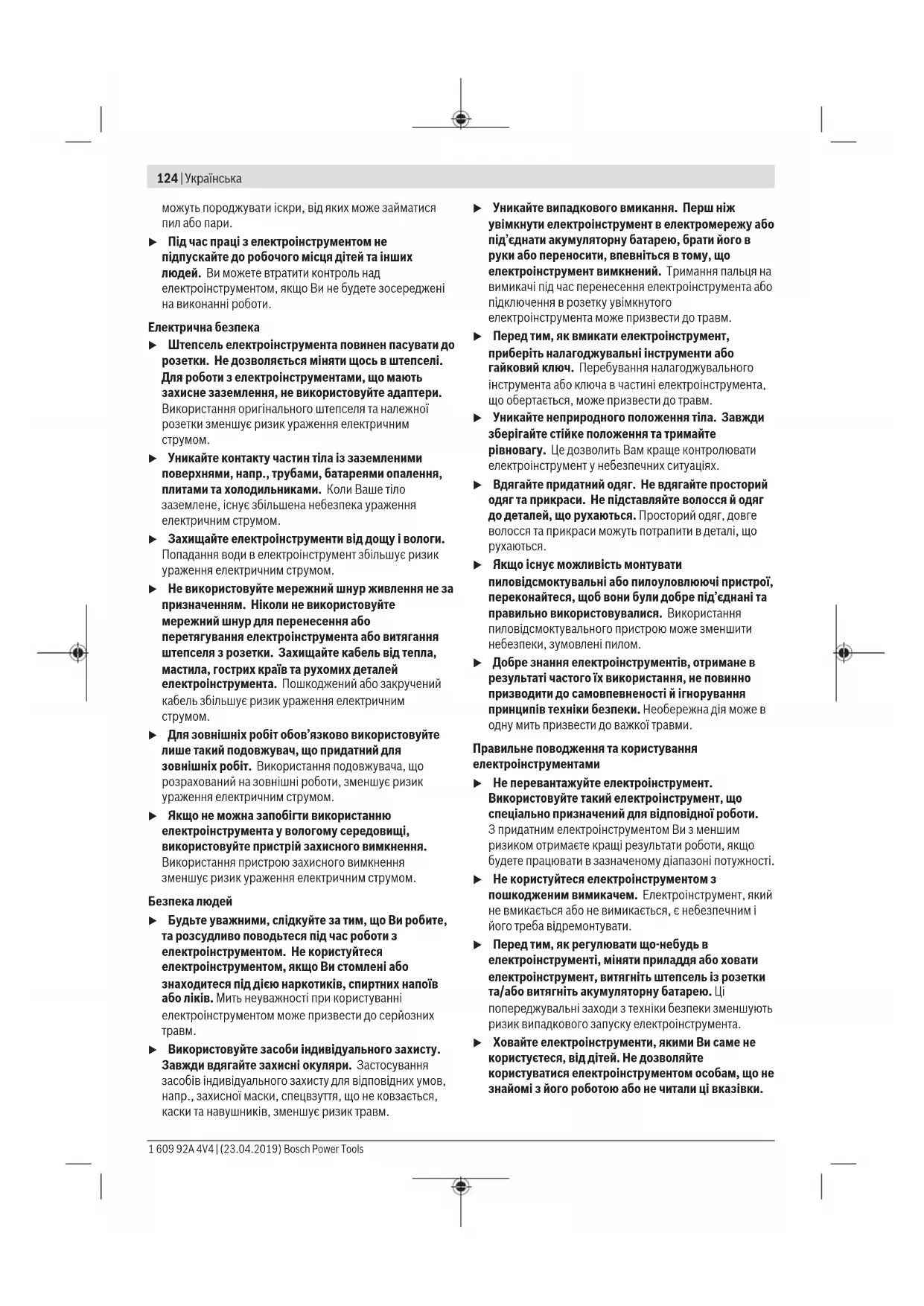

u Під час праці з електроінструментом не

підпускайте до робочого місця дітей та інших

людей. Ви можете втратити контроль над

електроінструментом, якщо Ви не будете зосереджені

на виконанні роботи.

u Штепсель електроінструмента повинен пасувати до

розетки. Не дозволяється міняти щось в штепселі.

Для роботи з електроінструментами, що мають

захисне заземлення, не використовуйте адаптери.

Використання оригінального штепселя та належної

розетки зменшує ризик ураження електричним

u Уникайте контакту частин тіла із заземленими

поверхнями, напр., трубами, батареями опалення,

плитами та холодильниками. Коли Ваше тіло

заземлене, існує збільшена небезпека ураження

електричним струмом.

u Захищайте електроінструменти від дощу і вологи.

Попадання води в електроінструмент збільшує ризик

ураження електричним струмом.

u Не використовуйте мережний шнур живлення не за

призначенням. Ніколи не використовуйте

мережний шнур для перенесення або

перетягування електроінструмента або витягання

штепселя з розетки. Захищайте кабель від тепла,

мастила, гострих країв та рухомих деталей

електроінструмента. Пошкоджений або закручений

кабель збільшує ризик ураження електричним

u Для зовнішніх робіт обов’язково використовуйте

лише такий подовжувач, що придатний для

зовнішніх робіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик

ураження електричним струмом.

u Якщо не можна запобігти використанню

електроінструмента у вологому середовищі,

використовуйте пристрій захисного вимкнення.

Використання пристрою захисного вимкнення

зменшує ризик ураження електричним струмом.

u Будьте уважними, слідкуйте за тим, що Ви робите,

та розсудливо поводьтеся під час роботи з

електроінструментом. Не користуйтеся

електроінструментом, якщо Ви стомлені або

знаходитеся під дією наркотиків, спиртних напоїв

або ліків. Мить неуважності при користуванні

електроінструментом може призвести до серйозних

u Використовуйте засоби індивідуального захисту.

Завжди вдягайте захисні окуляри. Застосування

засобів індивідуального захисту для відповідних умов,

напр.,захисної маски, спецвзуття, що не ковзається,

каски та навушників, зменшує ризик травм.

u Уникайте випадкового вмикання. Перш ніж

увімкнути електроінструмент в електромережу або

під’єднати акумуляторну батарею, брати його в

руки або переносити, впевніться в тому, що

електроінструмент вимкнений. Тримання пальця на

вимикачі під час перенесення електроінструмента або

підключення в розетку увімкнутого

електроінструмента може призвести до травм.

u Перед тим, як вмикати електроінструмент,

приберіть налагоджувальні інструменти або

гайковий ключ. Перебування налагоджувального

інструмента або ключа в частині електроінструмента,

що обертається, може призвести до травм.

u Уникайте неприродного положення тіла. Завжди

зберігайте стійке положення та тримайте

рівновагу. Це дозволить Вам краще контролювати

електроінструмент у небезпечних ситуаціях.

u Вдягайте придатний одяг. Не вдягайте просторий

одяг та прикраси. Не підставляйте волосся й одяг

до деталей, що рухаються. Просторий одяг, довге

волосся та прикраси можуть потрапити в деталі, що

u Якщо існує можливість монтувати

пиловідсмоктувальні або пилоуловлюючі пристрої,

переконайтеся, щоб вони були добре під’єднані та

правильно використовувалися. Використання

пиловідсмоктувального пристрою може зменшити

небезпеки, зумовлені пилом.

u Добре знання електроінструментів, отримане в

результаті частого їх використання, не повинно

призводити до самовпевненості й ігнорування

принципів техніки безпеки. Необережна дія може в

одну мить призвести до важкої травми.

Правильне поводження та користування

електроінструментами

u Не перевантажуйте електроінструмент.

Використовуйте такий електроінструмент, що

спеціально призначений для відповідної роботи.

Зпридатним електроінструментом Ви з меншим

ризиком отримаєте кращі результати роботи, якщо

будете працювати в зазначеному діапазоні потужності.

u Не користуйтеся електроінструментом з

пошкодженим вимикачем. Електроінструмент, який

не вмикається або не вимикається, є небезпечним і

його треба відремонтувати.

u Перед тим, як регулювати що-небудь в

електроінструменті, міняти приладдя або ховати

електроінструмент, витягніть штепсель із розетки

та/або витягніть акумуляторну батарею. Ці

попереджувальні заходи з техніки безпеки зменшують

ризик випадкового запуску електроінструмента.

u Ховайте електроінструменти, якими Ви саме не

користуєтеся, від дітей. Не дозволяйте

користуватися електроінструментом особам, що не

знайомі з його роботою або не читали ці вказівки.

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsУкраїнська | 125

Використання електроінструментів недосвідченими

особами може бути небезпечним.

u Старанно доглядайте за електроінструментами і

приладдям. Перевіряйте, щоб рухомі деталі

електроінструмента були правильно розташовані

та не заїдали, не були пошкодженими або у будь-

якому іншому стані, який міг би вплинути на

функціонування електроінструмента. Пошкоджені

електроінструменти потрібно відремонтувати,

перш ніж користуватися ними знову. Велика

кількість нещасних випадків спричиняється поганим

доглядом за електроінструментами.

u Тримайте різальні інструменти нагостреними та в

чистоті. Старанно доглянуті різальні інструменти з

гострим різальним краєм менше застряють та легші в

u Використовуйте електроінструмент, приладдя до

нього, робочі інструменти тощо відповідно до цих

вказівок. Беріть до уваги при цьому умови роботи

та специфіку виконуваної роботи. Використання

електроінструментів для робіт, для яких вони не

передбачені, може призвести до небезпечних

u Тримайте рукоятки і поверхні захвату сухими і

чистими, слідкуйте, щоб на них не було оливи або

густого мастила. Слизькі рукоятки і поверхні захвату

унеможливлюють безпечне поводження з

електроінструментом та його контролювання в

неочікуваних ситуаціях.

u Віддавайте свій електроінструмент на ремонт лише

кваліфікованим фахівцям та лише з

використанням оригінальних запчастин. Це

забезпечить роботу пристрою протягом тривалого

Вказівки з техніки безпеки для лобзиків

u При виконанні робіт, при яких приладдя може

зачепити заховану електропроводку або власний

шнур живлення, тримайте інструмент за ізольовані

поверхні. Зачеплення приладдям проводки, що

знаходиться під напругою, може призвести до

зарядження металевих частин електроінструмента та

до ураження електричним струмом.

u Закріпіть оброблювану заготовку на стабільній

основі за допомогою струбцин або у іншій зручний

спосіб. Утримуванням оброблюваної заготовки в руці

або її притисканням до себе не забезпечується її

стабільне утримування, і вона може вийти з-під

u Не підставляйте руки в зону розпилювання. Не

беріться рукою під оброблюваною деталлю.

Контакт з пилковим полотном чреватий пораненням.

u Підводьте електроінструмент до оброблюваної

деталі тільки увімкнутим. При застряванні

електроприладу в оброблюваній деталі існує

небезпека відскакування.

u Слідкуйте за тим, щоб опорна плита під час пиляння

надійно прилягало до основи. При перекосі пилкове

полотно може переламатися або призводити до

відскакування приладу.

u Після завершення робочої операції вимкніть

електроінструмент; витягуйте пилкове полотно з

прорізу лише після того, як воно зупиниться. Цим

Ви уникнете відскакування електроприладу і зможете

безпечно покласти його.

u Перед тим, як покласти електроінструмент,

зачекайте, поки він не зупиниться. Адже робочий

інструмент може зачепитися за що‑небудь, що

призведе до втрати контролю над електроприладом.

u Використовуйте лише непошкоджені, бездоганні

пилкові полотна. Погнуті або затуплені пилкові

полотна можуть переламатися, негативно вплинути на

якість розпилу або спричинити рикошет.

u Після вимкнення не гальмуйте пилкове полотно

натискуванням збоку. Адже це може пошкодити

пилкове полотно, переламати його або призвести до

u Для знаходження захованих в стіні труб або

електропроводки користуйтеся придатними

приладами або зверніться в місцеве підприємство

електро-, газо- і водопостачання. Зачеплення

електропроводки може призводити до пожежі та

ураження електричним струмом. Зачеплення газової

труби може призводити до вибуху. Зачеплення

водопроводної труби може завдати шкоду

матеріальним цінностям або призвести до ураження

електричним струмом.

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Невиконання вказівок з техніки безпеки та

інструкцій може призвести до ураження

електричним струмом, пожежі та/або

важких серйозних травм.

Будь ласка, дотримуйтеся ілюстрацій на початку

інструкції з експлуатації.

Прилад призначений для розпилювання деревини,

пластмаси, металів, кераміки і гуми і пропилювання

отворів в цих матеріалах. Він дозволяє здійснювати як

рівні, так і закруглені пропили під кутом нахилу до 45°.

Дотримуйтесь рекомендацій стосовно використовуваних

Зображені компоненти

Нумерація зображених компонентів посилається на

зображення електроприладу на сторінці з малюнком.

Фіксатор вимикача (GST90BE)

Коліщатко для встановлення частоти ходів

Вимикач пристрою для здування стружки

Важіль для встановлення маятникових коливань

Важіль SDS для розблокування пилкового

Рукоятка (з ізольованою поверхнею)

Кріплення для пилкового полотна

Захист від виривання матеріалу

Кришка для пиловідведення

Відсмоктувальний шланг

Фіксуючий гвинт паралельного упора

Паралельний упор з пристроєм для кругового

Центрувальний шпичак пристрою для кругового

Зображене або описане приладдя не входить в

стандартний обсяг поставки. Повний асортимент

приладдя Ви знайдете в нашій програмі приладдя.

3 601 E8G 0.. 3 601 E8F 0..

Регулятор частоти ходів ● ●

Ном. споживана потужність Вт 650 650

Частота ходів на холостому ходу n

Величина підйому мм 26 26

Макс. глибина розпилювання

– в деревині мм 90 90

– в алюмінії мм 20 20

– в сталі (нелегованій) мм 10 10

Кут розпилювання (ліворуч/праворуч), макс. ° 45 45

Вага відповідно до EPTA-Procedure 01:2014 кг 2,3 2,6

Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні

можливі інші параметри.

Інформація щодо шуму і вібрації

Значення звукової емісії визначені відповідно до EN62841-2-11.

А-зважений рівень звукового тиску від пневматичного інструменту, як правило, становить:

Рівень звукового тиску дБ(А)

Рівень звукової потужності дБ(А)

(векторна сума трьох напрямків) і похибка K, визначені відповідно до EN62841-2-11:

Розпилювання деревностружкових плит пиляльним полотномT144DF:

Розпилювання металевих листів пиляльним полотномT118A:

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsУкраїнська | 127

Зазначені в цих вказівках рівень вібрації і рівень емісії

шуму вимірювалися за визначеною в стандартах

процедурою; ними можна користуватися для порівняння

приладів. Вони також придатні для попередньої оцінки

рівня вібрації і рівня емісії шуму.

Зазначені рівень вібрації і рівень емісії шуму стосуються

основних робіт, для яких застосовується

електроінструмент. Однак у разі застосування

електроінструмента для інших робіт, роботи з іншим

приладдям або у разі недостатнього технічного

обслуговування рівень вібрації і рівень емісії шуму

можуть бути іншими. В результаті рівень вібрації і рівень

емісії шуму протягом всього робочого часу можуть

Для точної оцінки рівня вібрації і рівня емісії шуму

потрібно також враховувати інтервали часу, коли

електроінструмент вимкнений або, хоча й увімкнений,

але фактично не працює. Це може значно зменшити

сумарний рівень вібрації і рівень емісії шуму протягом

Визначте додаткові заходи безпеки для захисту

оператора електроінструмента від вібрації, напр.:

технічне обслуговування електроінструмента і робочих

інструментів, нагрівання рук, організація робочих

u Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з розетки.

Монтаж/заміна пилкового полотна

u Для монтажу або заміни приладдя обов’язково

вдягайте захисні рукавиці. Приладдя гостре та у разі

тривалого використання може нагріватися.

Вибір пилкового полотна

Огляд рекомендованих пилкових полотен Ви знайдете в

кінці цієї інструкції. Використовуйте лише пилкові

полотна однокулачкового типа (з Т-хвостовиком).

Пилкове полотно не повинне бути довшим, аніж це

необхідно для запланованого прорізу.

Для виконання вузьких криволінійних розпилів

використовуйте вузьке пилкове полотно.

Монтаж пилкового полотна (див.мал.A)

u Очищуйте хвостовик пиляльного полотна перед

монтажем. Забруднений хвостовик не можна надійно

Притисніть важіль SDS(8) до упору вперед і утримуйте

його натиснутим. Устроміть пилкове полотно(10),

зубами в напрямку розпилювання так, щоб воно зайшло у

зачеплення у гнізді під пилкове полотно (13).

Під час монтажу пилкового полотна слідкуйте за тим, щоб

спинка полотна добре сиділа в канавці напрямного

u Перевірте міцність посадки пилкового полотна.

Пилкове полотно, що не зафіксувалося, може випасти

Виймання пилкового полотна (див.мал.B)

Притисніть важіль SDS(8) до упору вперед і вийміть

пилкове полотно(10).

Захист від виривання матеріалу (див. мал.C)

Захист від виривання матеріалу (14) (приладдя)

запобігає вириванню поверхні деревини при

розпилюванні. Захист від виривання матеріалу можна

використовувати лише для певних типів пилкових

полотен та лише при пилянні під кутом 0°. У разі пиляння

із захистом від виривання матеріалу опорну плиту (5) не

можна пересувати назад для розпилювання понад краєм.

Утисніть захист від виривання матеріалу (14) знизу в

Відсмоктування пилу/тирси/стружки

Пил таких матеріалів, як напр., лакофарбових покрить,

що містять свинець, деяких видів деревини, мінералів і

металу, може бути небезпечним для здоров’я. Торкання

або вдихання пилу може викликати у Вас, або у осіб, що

знаходяться поблизу, алергічні реакції та/або

захворювання дихальних шляхів.

Певні види пилу, як напр., дубовий або буковий пил,

вважаються канцерогенними, особливо в сполученні з

добавками для обробки деревини (хромат, засоби для

захисту деревини). Матеріали, що містять азбест,

дозволяється обробляти лише спеціалістам.

– За можливістю використовуйте придатний для

матеріалу відсмоктувальний пристрій.

– Слідкуйте за доброю вентиляцією на робочому місці.

– Рекомендується вдягати респіраторну маску з

Додержуйтеся приписів щодо оброблюваних матеріалів,

що діють у Вашій країні.

u Уникайте накопичення пилу на робочому місці. Пил

може легко займатися.

Кришка (див.мал.D)

Монтуйте кришку (15), перш ніж під’єднати

електроінструмент до системи пиловідсмоктування.

Надіньте кришку(15) на електроінструмент таким чином,

щоб кріплення на захисті від торкання(11) зайшло у

Для робіт без відсмоктування пилу і для розпилювання із

скосом країв знімайте кришку(15). Для цього зніміть

кришку, потягнувши її вперед із захисту від

Під’єднання системи пиловідсмоктування

Вставте витяжний патрубок(16) у проріз в опорній

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)128 | Українська

Слідкуйте за тим, щоб кулачок на витяжному патрубку

зайшли у зачеплення у відповідному отворі на

електроінструменті, як зображено на мал.E.

Надіньте відсмоктувальний шланг (17) (приладдя) на

витяжний патрубок (16). Приєднайте відсмоктувальний

шланг (17) до пилосмока (приладдя).

Огляд можливих пилосмоків міститься в кінці цієї

Для оптимального відсмоктування за можливості

монтуйте захист від виривання матеріалу (14).

Вимкніть пристрій для здування стружки, якщо

прикріплений відсмоктувальний пристрій.

Пиловідсмоктувач повинен бути придатним для роботи з

оброблюваним матеріалом.

Для відсмоктування особливо шкідливого для здоров’я,

канцерогенного або сухого пилу потрібний спеціальний

u Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з розетки.

Настроювання маятникових коливань

Маятник, що має чотири ступені настроювання, дозволяє

приводити швидкість розпилювання, потужність та

рисунок у відповідність до оброблюваного матеріалу.

За допомогою важеля для встановлення (7) маятникові

коливання можна регулювати навіть на увімкненому

Ступінь0 без маятникових коливань

СтупіньI з невеликими маятниковими

СтупіньII з середніми маятниковими

СтупіньIII з сильними маятниковими

Оптимальний ступінь маятникових коливань можна

визначити шляхом практичних випробувань. При цьому

зважайте на такі поради:

– Чим гладкішою і чистішою має бути кромка зрізу, тим

на нижчий ступінь треба встановлювати маятникові

коливання або взагалі вимкнути їх.

– Для обробки тонкого матеріалу (напр., листами)

вимикайте маятникові коливання.

– Обробляйте тверді матеріали (напр., сталь) з

невеликими маятниковими коливаннями.

– В м’яких матеріалах і при розпилюванні деревини за

напрямком деревних волокон можна працювати з

максимальними маятниковими коливаннями.

Встановлення кута нахилу (див.мал.G)

Опорну плиту (5) для пиляння під нахилом можна

нахиляти під кутом до 45° праворуч або ліворуч.

Для розпилювання під нахилом не можна

використовувати кришку(15), витяжний патрубок(16) і

захист від виривання матеріалу(14).

– Злегка притисніть витяжний патрубок(16) донизу і

зніміть його з опорної плити(5).

– Зніміть кришку(15) і захист від виривання

– Відпустіть гвинт (19) ключем-шестигранником(4) і

трохи пересуньте опорну плиту (5) в напрямку шнура

– Для досягнення вищої точності кутів скосу на опорній

плиті праворуч і ліворуч є точки фіксації в положенні

0° і 45°. Нахиліть опорну плиту(5) згідно зі

шкалою(18) у потрібне положення. Інші кути нахилу

можна встановити за допомогою кутоміра.

– Потім посуньте опорну плиту(5) до упору в напрямку

пилкового полотна(10).

– Знову міцно затягніть гвинт (19).

Пересування опорної плити (див.мал.G)

Для розпилювання понад краєм можна пересунути

опорну плиту (5) назад.

Відпустіть гвинт (19) і посуньте опорну плиту (5) до

упору в напрямку шнура живлення.

Знову міцно затягніть гвинт (19).

Розпилювання із зміщеною опорною плитою(5)

можливе лише під кутом 0°. Крім того, не можна

застосовувати паралельний упор з пристроєм для

кругового розпилювання(22) (приладдя)та захист від

виривання матеріалу(14).

Пристрій для здування стружки

Повітряний потік від пристрою для здування стружки

здуває стружку по лінії розпилювання.

Вмикання пристрою для здування стружки:

При роботі з деревиною, пластмасою тощо

із зніманням великої кількості стружки

посуньте вимикач (6) в напрямку

Вимикання пристрою для здування

стружки: При роботі з металом, а також з

під'єднаним пиловідсмоктувачем посуньте

вимикач (6) в напрямку пилкового

u Зважайте на напругу у мережі! Напруга в джерелі

струму повинна відповідати даним на заводській

табличці електроінструменту. Електроприлад, що

розрахований на напругу 230В, може працювати

Вмикання/вимикання (GST90E)

u Впевніться, що Ви можете привести у дію вимикач,

не відпускаючи рукоятки.

Щоб увімкнути електроінструмент, посуньте

вимикач(2) уперед, щоб стало видно символ «I».

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsУкраїнська | 129

Щоб вимкнути електроінструмент, посуньте вимикач(2)

назад, щоб стало видно символ «0».

Вмикання/вимикання (GST90BE)

u Впевніться, що Ви можете привести у дію вимикач,

не відпускаючи рукоятки.

Щоб увімкнути електроінструмент, натисніть на вимикач

Щоб зафіксувати вимикач (2), тримайте його

натисненим і посуньте фіксатор (1) праворуч або

Щоб вимкнути електроінструмент, відпустіть вимикач

(2). Якщо вимикач (2) зафіксований, спочатку натисніть

на нього і потім відпустіть його.

Регулювання частоти ходів (GST90BE)

Частоту ходів увімкненого електроінструмента можна

плавно регулювати більшим чи меншим натисканням на

При легкому натисканні на вимикач (2)

електроінструмент працює з низькою частотою ходів. Із

збільшенням сили натискування частота ходів

Попереднє встановлення частоти ходів

За допомогою коліщатка для встановлення частоти ходів

(3) можна попередньо встановлювати частоту ходів і

міняти її під час роботи.

Необхідна частота ходів залежить від оброблюваного

матеріалу, визначити її можна шляхом практичних спроб.

Рекомендується зменшити частоту ходів при посадці

пилкового полотна на оброблюваний матеріал і при

розпилюванні пластмаси і алюмінію.

При тривалій роботі з малою частотою ходів

електроприлад може сильно нагріватися. Вийміть

пилкове полотно і дайте електроприладу попрацювати

для охолодження прибл. 3 хвил. з максимальною

Вказівки щодо роботи

u Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з розетки.

u Негайно вимкніть електроприлад, якщо пилкове

u Для розпилювання невеликих або тонких заготовок

використовуйте стабільну опору або стіл

Перед тим, як розпилювати деревину, деревностружкові

плити, будівельні матеріали тощо, перевірте, чи немає в

них чужорідних тіл, напр., цвяхів, шурупів тощо, та

відповідно видаліть їх за потреби.

Розпилювання із занурюванням (див. мал.H)

u Розпилюйте із зануренням пилкового полотна

лише м’які матеріали, напр., деревину, гіпсокартон

Для розпилювання із занурюванням пилкового полотна

використовуйте лише короткі пилкові полотна. Пиляння

із занурюванням можливе лише під кутом розпилювання

Встановіть електроінструмент передньою кромкою

опорної плити (5) на заготовку, не торкаючись пилковим

полотном (10) заготовки, і увімкніть його. Якщо

електроприлад обладнаний регулятором частоти ходів,

встановіть максимальну частоту ходів. Міцно притисніть

електроінструмент до заготовки і дайте пилковому

полотну повільно заглибитися у заготовку.

Після того, як опорна плита (5) буде всією поверхнею

прилягати до оброблюваної заготовки, продовжуйте

розпилювати уздовж бажаної лінії.

Паралельний упор з пристроєм для кругового

розпилювання (приладдя)

Для робіт з паралельним упором з пристроєм для

кругового розпилювання (22) (приладдя) товщина

заготовки не повинна перевищувати 30мм.

Паралельне розпилювання (див. мал.I): Відпустіть

фіксуючий гвинт (21) і встроміть шкалу паралельного

упора в напрямну (20) опорної плити. Встановіть на

шкалі з внутрішнього краю опорної плити бажану ширину

розпилювання. Міцно затягніть фіксуючий гвинт (21).

Кругове розпилювання (див. мал.J): Висвердліть біля

лінії розпилювання всередині круга, що випилюється,

отвір, достатній для встромлення в нього пилкового

полотна. Обробіть отвір фрезою або напилком, щоб

пилкове полотно рівно прилягало до лінії розпилювання.

Перемістіть фіксуючий гвинт (21) на інший бік

паралельного упора. Встроміть шкалу паралельного

упора в напрямну (20) опорної плити. Просвердліть в

заготовці отвір посередині відрізка, який необхідно

пропиляти. Встроміть центрувальний шпичак (23) у

внутрішній отвір паралельного упора і висвердлений

отвір. Встановіть за шкалою радіус на внутрішньому краї

опорної плити. Міцно затягніть фіксуючий гвинт (21).

Охолоджувальний/мастильний засіб

Щоб запобігти нагріванню матеріалу при розпилюванні

металів, уздовж лінії розпилювання треба нанести

охолоджувальний/мастильний засіб.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

u Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з розетки.

u Для якісної і безпечної роботи тримайте

електроприлад і вентиляційні отвори в чистоті.

Якщо треба поміняти під’єднувальний кабель, це треба

робити на фірмі Bosch або в сервісній майстерні для

електроінструментів Bosch, щоб уникнути небезпек.

Регулярно прочищайте посадочне місце пилкового

полотна. Для цього вийміть пилкове полотно з

електроінструменту і злегка постукайте

електроінструментом об рівну поверхню.

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)130 | Қазақ

Сильне забруднення електроприладу може призводити

до відмов у роботі. Тому не розпилюйте матеріали, від

яких утворюється пил, знизу або над головою. u У екстремальних умовах застосування за можливості завжди використовуйте

відсмоктувальний пристрій. Часто продувайте

вентиляційні щілини та під’єднуйте інструмент

через пристрій захисного (PRCD) вимкнення. При

обробці металів усередині електроприладу може

осідати електропровідний пил. Це може позначитися

на захисній ізоляції електроприладу.

Якщо отвір для відведення пилу забився, вимкніть

електроінструмент, зніміть систему пиловідсмоктування і

видаліть пил і тирсу.

Час від часу змащуйте напрямний ролик (9) краплиною

Регулярно перевіряйте напрямний ролик(9). Якщовін

зносився, його треба поміняти в авторизованій майстерні

електроінструментів Bosch.

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші

запитання стосовно ремонту і технічного обслуговування

Вашого продукту. Малюнки в деталях і інформацію щодо

запчастин можна знайти за адресою: www.bosch-pt.com

Команда співробітників Bosch з надання консультацій

щодо використання продукції із задоволенням відповість

на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин,

будь ласка, зазначайте 10-значний номер для

замовлення, що стоїть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту

здійснюються відповідно до вимог і норм виготовлювача

на території всіх країн лише у фірмових або

авторизованих сервісних центрах фірми «Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції

небезпечне в експлуатації і може мати негативні наслідки

для здоров’я. Виготовлення і розповсюдження

контрафактної продукції переслідується за Законом в

адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів

Факс: +380 44 512 0591

E-Mail: pt-service@ua.bosch.com

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень

за- значена в Національному гарантійному талоні.

Електроприлади, приладдя і упаковку треба здавати на

екологічно чисту повторну переробку.

Не викидайте електроінструменти в побутове

Відповідно до Європейської директиви 2012/19/EU

щодо відпрацьованих електричних і електронних

приладів і її перетворення в національне законодавство

непридатні до вживання електроінструменти треба

збирати окремо і здавати на екологічно чисту

Тербелісті реттегіш иінтірек

Заява про відповідність ЄС

Мизаявляємо під нашу одноособову відповідальність, що названі

вироби відповідають усім чинним положенням нищеозначених директив

і розпоряджень, а також нижчеозначеним нормам.

Технічна документація зберігається у: *
