ПОСІБНИК КОРИСТУВАЧА GKS 55 BOSCH

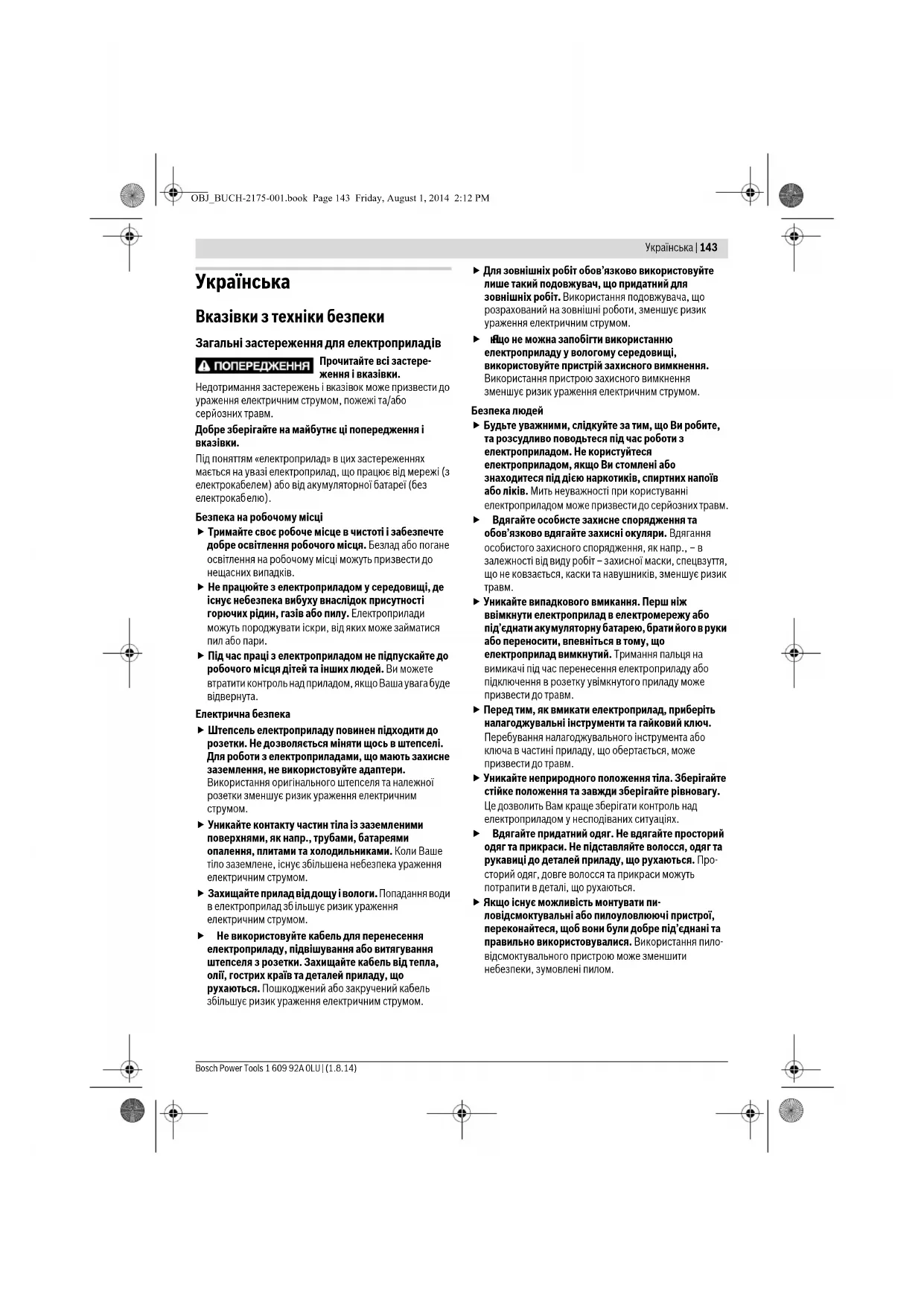

Вказівки з техніки безпеки Загальні застереження для електроприладів Прочитайте всі застере- ження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без

Безпека на робочому місці Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. Під час праці з електроприладом не підпускайте до

ісця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута. Електрична безпека Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. Захищайте прилад від дощу і вологи. Попадання води в електроприлад зб ільшує ризик ураження електричним струмом. Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом. Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.

кщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм. Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – зах исної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик

Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм. Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається,

призвести до травм. Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях. Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Про- сторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються. Якщо існує можливість монтувати пи- ловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пило- відсмоктувального пристро ю може зменшити небезпеки, зумовлені пилом. OBJ_BUCH-2175-001.book Page 143 Friday, August 1, 2014 2:12 PM144 | Українська 1 609 92A 0LU | (1.8.14) Bosch Power Tools Правильне поводження та користування електроприладами Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. Зпридатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягні ть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу. Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних ви

спричиняється поганим доглядом за електроприладами. Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та спе- цифіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. Вказівки з техніки безпеки для дискових пилок Розпилювання НЕБЕЗПЕКА: Не підставляйте руки в зону розпилювання і під пиляльний диск. Другою рукою тримайтеся за додаткову рукоятку або за корпус мотора. Якщо Ви будете обома руками триматися за пилку, Ви захистите руки від поранення. Не беріться руками спіднизу oброблюваної деталі. Захисний кожух не захищає руки від пиляльного диска спіднизу оброблюваної деталі. Встановлюйте глибину розпилювання у відповідності до товщини оброблюваної деталі. Пиляльний диск має виглядати спіднизу оброблюваної деталі менш ніж на висоту зуба. Ніколи не тримайте розпилювану деталь в руці або на колінах. Зафіксуйте оброблювану деталь у стабільному кріпленні. Щоб зменшити ризик бути зачепленим, застрявання пиляльного диска або втрати контролю над ним, важливо, щоб оброблювана деталь була добре закріплена. При роботах, коли робочий інструмент може зачепити заховану електропроводку або власний кабель живлення, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і

астини інструменту та призводити до ураження електричним струмом. Під час поздовжнього розпилювання завжди використовуйте упор або рівну напрямну. Завдяки цьому збільшується точність розпилювання і зменшується небезпека заклинення пиляльного диска. Завжди використовуйте лише пиляльні диски правильного розміру і з придатним посадочним отвором (напр., ромбовидної або круглої форми). Пиляльні диски, що не підходять до монтажних деталей пилки, обертаються нерівно і призводять до втрати

Ніколи не використовуйте пошкоджені або неправильні підкладн і шайби або гвинти до пиляльного диска. Підкладні шайби і гвинти до пиляльного диска були розроблені спеціально для Вашої пилки для забезпечення оптимальних робочих характеристик і безпечності в роботі. Рикошет – причини та відповідні вказівки з техніки

– Рикошет – це несподівана реакція пиляльного диска на заклинення, затискання або неправильне встановлення пиляльного диска, що призводить до неконтрольованого підняття пилки, виходу з оброблюваного матеріалу і рухання у бік оператора;

пиляльний диск застряв або зачепився у вузькій щілині, він блокується і двигун відкидає пилку своєю силою у напрямку оператора; – якщо пиляльний диск перекошений або неправильно встановлений у проріз, зуби пиляльного диска з тильного боку можуть застрявати у поверхні оброблюваної деталі, що призводить до викидання пиляльного диска із прорізу і сіпання пилки у напрямку

Рикошет – це результат неправильної експлуатації або помилок при роботі з п илкою. Йому можна запобігти за допомогою належних запобіжних заходів, що описані

Добре тримайте пилку обома руками; руки мають знаходитися в такому положенні, в якому Вам легше буде справитися з сіпанням. Завжди ставайте збоку пилки, а не в одну лінію з пиляльним диском. OBJ_BUCH-2175-001.book Page 144 Friday, August 1, 2014 2:12 PMУкраїнська | 145 Bosch Power Tools 1 609 92A 0LU | (1.8.14) При сіпанні пилка може відскочити назад, але за умов прийняття відповідних запобіжних заходів Ви справитеся з цим. Якщо пиляльний диск застряв або якщо Ви зупинили роботу з інших причин, вимкніть пилку і спокійно тримайте її в оброблюваній деталі, аж поки пиляльний диск повністю не зупиниться. Ніколи не намагайтеся витягти пиляльний диск з оброблюваного матеріалу або тягти пилку назад, поки пиляльний диск ще рухається, інакше можливе сіпання. З’ясуйте та усуньте причину заклинення. Коли будете знову вмикати пилку з пиляльним диском в розпилюваному матеріалі, центруйте пиляльний диск у прорізі і перевірте, чи не застряли зуби. Якщо пиляльний диск застряв, при п

вмиканні пилки він може вискочити із прорізу і

При обробці великих плит підпирайте їх, щоб зменшити ризик сіпання внаслідок застрявання пиляльного диска. Великі плити можуть прогинатися під власною вагою. Плити треба підпирати з обох боків: поблизу від прорізу і скраю. Не використовуйте тупі та пошкоджені пиляльні диски. Пиляльні диски з тупими або неправильно спрямованими зубами, зваж аючи на дуже вузький проміжок, призводять до завеликого тертя, заклинення пиляльного диска і смикання. Перед розпилюванням треба добре затягнути рукоятки для настроювання глибини і кута розпилювання. Якщо під час роботи настройки зсунуться, це може призвести до застрявання пиляльного диска і сіпання. Будьте особливо обережні при розпилюванні в стінах або в інших місцях, в які Ви не можете зазирнути. При розпилюванні в прихованих об’єктах занурений пиляльний диск може заблокуватися і спричинити рикошет. Функція нижнього захисного кожуха Кожний раз перед роботою перевіряйте бездоганне закривання нижнього захисного кожуха. Не працюйте з пилкою, якщо нижній захисний кожух не пересувається вільно і не закривається миттєво. Ні в якому разі не затискуйте і не прив’язуйте нижній захисний кожух у відкритому положенні. Якщо пилка ненароком впаде, нижній захисний кожух може погнутися. Відкрийте за ручку нижній захисний кожух і переконайтеся, що він рухається вільно і не торкається пиляльного диска або інших деталей при всіх кутах розпилювання і при будь–якій глибині розпилювання.

рте справність пружини нижнього захисного кожуха. Якщо захисний кожух і пружина несправні, їх треба відремонтувати, перш ніж починати працювати з приладом. Внаслідок пошкодження деталей, клейких налипань або скопичення стружки може трапитися, що нижній захисний кожух буде рухатися лише дуже туго. Відкривайте захисний кожух лише при виконанні складних прорізів, як напр., при «розпилюванні із занурюванням і кутовому розпилюванні». Відкривайте нижній захисний кожух за важіль і відпускайте його після того, як пиляльний диск зануриться у заготовку. При всіх інших робота

розпилювання нижній захисний кожух має працювати автоматично. Перш ніж покласти пилку на верстат або на підлогу, переконайтеся, що нижній захисний кожух закриває пиляльний диск. Неприкритий пиляльний диск, що знаходиться в стані інертного вибігу, відштовхує пилку проти напрямку розпилювання і розпилює все на своєму шляху. Зважайте на тривалість інерційного вибігу пилки. Додаткові попередження Не заводьте руки у викидач стружки. Ви можете поранитися деталям и, що обертаються. Не розташовуйте пилку вище голови. Адже в такому випадку Ви не в достатній мірі можете контролювати електроприлад. Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство електро-, газо- і водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Заче

водопроводної труби може завдати шкоду матеріальним цінностям або призвести до ураження електричним струмом. Не експлуатуйте електроприлад стаціонарно. Він не розрахований на роботу із столом. Не використовуйте пиляльні диски з швидкорізальної сталі збільшеної стійкості. Такі диски можуть швидко ламатися. Не розпилюйте чорні метали. Від гарячої стружки може зайнятися відсмоктувальний пристрій. Під час роботи міцно тримайте прилад двома руками і зберігайте стійке положення. Двома руками Ви зможете надійніше тримати електроприлад. Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в

Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати контролю над електроприладом. Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. OBJ_BUCH-2175-001.book Page 145 Friday, August 1, 2014 2:12 PM146 | Українська 1 609 92A 0LU | (1.8.14) Bosch Power Tools Призначення приладу Електроприлад призначений для використання на жорсткій опорі для здійснення в деревині рівних поздовжніх та поперечних пропилів та пропилів під нахилом. З відповідними пиляльними дисками можна також розпилювати тонкостінні кольорові метали, напр.,

Розпилювати чорні метали не дозволяється. Зображені компоненти Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком. 1 Коліщатко для встановлення кількості обертів (GKS 55+ GCE) 2 Вимикач 3 Фіксатор вимикача 4 Ключ-шестигранник 5 Фіксатор шпинделя 6 Шкала кутів нахилу 7 Гвинт-баранчик паралельного упора 8 Гвинт-баранчик для встановлення кута нахилу 9 Позначка розпилювання 45° 10 Позначка розпилю вання 0° 11 Паралельний упор* 12 Маятниковий захисний кожух 13 Рукоятка для настроювання маятникової захисної

14 Опорна плита 15 Гвинт-баранчик для встановлення кута нахилу (GKS 55+ G/GKS 55+ GCE) 16 Викидач тирси 17 Захисний кожух 18 Рукоятка (з ізольованою поверхнею) 19 Додаткова рукоятка (з ізольованою поверхнею) 20 Затискний гвинт з шайбою 21 Затискний фланець 22 Пиляльний диск* 23 Опорний фланець 24 Пилковий шпиндель 25 Кріпильний гвинт до відсмоктувального адаптера* 26 Відс моктувальний адаптер* 27 Затискний важіль для встановлення глибини розпилювання 28 Шкала глибини розпилювання 29 Струбцини** 30 Напрямна шина* 31 Відсмоктувальний шланг* 32 З’єднувач* *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. **звичайний (не входить в обсяг поставки) Технічні дані Ручна дискова пилка GKS 165 GKS 55+ G GKS 55+ GCE Товарний номер 3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1.. Ном. споживана потужність Вт 1100 1200 1350 Кількість обертів на холостому

4900 4900 2100–4700 Макс. глибина розпилювання при діаметрі пиляльного диска 165 мм – при куті розпилювання 0° – при куті розпилювання 45°

47,5 Фіксатор шпинделя

Встановлення кількості обертів

Обмеження пускового струму

Гальмо інерційного вибігу

Розмір опорної плити мм 235 x 138 x 8 252 x 194 x 8,5 252 x 194 x 8,5 Діаметр пиляльного диска мм 165 165 165 Посадочний отвір мм 20 20 20 Вага відповідно до EPTA-Procedure 01/2003 кг 3,6 3,8 3,8 Клас захисту / II / II / II Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. OBJ_BUCH-2175-001.book Page 146 Friday, August 1, 2014 2:12 PMУкраїнська | 147 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Інформація щодо шуму і вібрації Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими

ментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів. Заява про відповідність Ми заявляємо під нашу одноособову відповідальність, що описаний у розділі «Teхнічні дані» продукт відповідає усім відповідним положенням Директив 2011/65/EU, 2014/30/EU, 2006/42/EС, включаючи їх зміни, а також наступним нормам: EN 60745-1, EN 60745-2-5. Технічна документація (2006/42/EC): Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Монтаж/заміна пиляльний дисків Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Для монтажу пиляльного диска обов’язково вдягайте захисні рукавиці. Торкання до пиляльного диска несе в собі небезпеку поранення. Використовуйте лише пиляльні диски, параметри яких відповідають зазначеним в цій інструкції. Ні в якому разі не використовуйте в якості робочого інструмента шліфувальні круги. Вибір пиляльного диска Огляд рекомендованих пиляльних дисків Ви знайдете в кінці цієї інструкції. Демонтаж пиляльного диска (див. мал. A) Для заміни інструмента найкраще покладіть електроприлад на торцевий бік корпуса мотора. – Натисніть на фіксатор шпинделя 5 і трим

натиснутим. Натискайте на фіксатор шпинделя 5, лише коли пилковий шпиндель не обертається! В противному разі електроприлад може пошкодитися. Значення звукової емісії отримані відповідно до EN 60745-2-5.

GKS 165 GKS 55+ G GKS 55+ GCE

3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1.. Оцінений як А рівень звукового тиску від приладу, як правило,

звукове навантаження звукова потужність похибка K Вдягайте навушники!

сума трьох напрямків) і похибка K відповідно до EN 60745: розпилювання деревини:

розпилювання металів:

4,0 1,5 < 2,5 1,5 4,0 1,5 < 2,5 1,5 < 2,5 1,5 < 2,5 1,5 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2175-001.book Page 147 Friday, August 1, 2014 2:12 PM148 | Українська 1 609 92A 0LU | (1.8.14) Bosch Power Tools – За допомогою ключа-шестигранника 4 викрутіть затискний гвинт 20 в напрямку . – Відкиньте назад маятниковий захисний кожух 12 і притримайте його. – Зніміть затискний фланець 21 і пиляльний диск 22 з пилкового шпинделя 24. Монтаж пиляльного диска (див. мал. A) Для заміни інструмента найкраще покладіть електроприлад на торцевий бік корпуса мотора. – Прочистіть пиляльний диск 22 і всі затискні деталі, що будуть монтуватися. – Відкиньте назад маятниковий захисний кожух 12 і притримайте його. – Надіньте пиляльний диск 22 на опорний фланець 23. Напрямок зубів (стрілка на пиляльному диску) і стрілка напрямку обертання на захисному кожусі 17 мають

– Надіньте затискний фланець 21 і закрутіть затискний гвинт 20 в напрямку . Слідкуйте за правильним монтажним положенням опорного фланця 23 і затискного фланця 21. – Натисніть на фіксатор шпинделя 5 і тримайте його натиснутим.

помогою ключа-шестигранника 4 затягніть за кний гвинт 20 в напрямку . Момент затягування має становити 6–9 Нм, це відповідає міцному затягуванню від руки плюс ¼ оберта. Відсмоктування пилу/тирси/стружки Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров’я. Торкання або вдихання пилу може викликати у Вас або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів. Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам. – За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій. – Слідкуйте за доброю вентиляцією на робочому місці. –Рекомендується вдягати респіраторну маску з фільтром класу P2. Додержуйтеся приписів щ одо оброблюваних матеріалів, що діють у Вашій країні. Уникайте накопичення пилу на робочому місці. Пил може легко займатися. Монтаж відсмоктувального адаптера (див. мал. B) – Надіньте відсмоктувальний адаптер 26 на викидач тирси 16, щоб він зайшов у зачеплення. Додатково зафіксуйте відсмоктувальний адаптер 26 гвинтом 25. До відсмоктувального адаптера 26 можна приєднати відсмоктувальний шланг діаметром 35 мм. Відсмоктувальний адаптер не можна монтувати без

днаної зовнішньої системи відсмоктування. Інакше витяжний канал може забитися. На відсмоктувальний адаптер не можна вдягати пилозбірний мішечок. Інакше відсмоктувальна система може забитися. Для забезпечення оптимального відсмоктування регулярно прочищайте відсмоктувальний адаптер 26. Зовнішнє відсмоктування Під’єднайте відсмоктувальний шланг 31 до пилососа (приладдя). Огляд різних пилососів, до яких можна

ід’єднати прилад, Ви знайдете в кінці цієї інструкції. Електроприлад можна підключити прямо до розетки універсального пилососу Bosch з дистанційним пусковим пристроєм. Він автоматично вмикається при включенні електроприладу. Пиловідсмоктувач повинен бути придатним для роботи з оброблюваним матеріалом. Для відсмоктування особливо шкідливого для здоров’я, канцерогенного або сухого пилу потрібний спеціальний

Режими роботи Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Настроювання глибини розпилювання (див. мал. C) Встановлюйте глибину розпилювання у відповідності до товщини оброблюваної деталі. Пиляльний диск має виглядати спіднизу оброблюваної деталі менш ніж на висоту зуба. –Відпустіть затискний важіль 27. Для зменшення глибини розпилювання підніміть пилку вище над опорною плитою 14, для більшої глибини розпилювання опустіть пилку нижче до опорної плити

. Встановіть бажане значення на шкалі глибини розпилювання. Знову затягніть затискний важіль 27. –Якщо після послаблення затискного важеля 27 Ви не зможете повністю перенастроїти глибину розпилювання, потягніть затискний важіль 27 в напрямку від пили і поверніть його донизу. Знову відпустіть затискний важіль 27. Повторюйте цю операцію, поки не буде встановлена необхідна глибина розпилювання.

о після затягування затискного важеля 27 Ви не зможете в достатній мірі зафіксувати глибину розпилювання, потягніть затискний важіль 27 в напрямку від пили і поверніть його доверху. Знову відпустіть затискний важіль 27. Повторюйте цю операцію, поки не буде зафіксована необхідна глибина розпилювання. Встановлення кута нахилу (GKS 55+ G/GKS 55+ GCE) Найкраще покладіть електроприлад на торцевий бік захисного кожуха 17. OBJ_BUCH-2175-001.book Page 148 Friday, August 1, 2014 2:12 PMУкраїнська | 149 Bosch Power Tools 1 609 92A 0LU | (1.8.14) –Відпустіть гвинти-баранчики 8 та 15. Нахиліть пилку убік. Встановіть бажане значення на шкалі 6. Знову затягніть гвинти-баранчики 8 та 15. Вказівка: При розпилюванні під нахилом глибина розпилювання менша, ніж це показує шкала глибини розпилювання 28. Встановлення кута нахилу (GKS 165) Найкраще покладіть електроприлад на торцевий бік захисного кожуха 17. –Відпустіть гвинт- баранчик 8. Нахиліть пилку убік. Встановіть бажане значення на шкалі 6. Знову затягніть гвинт-баранчик 8. Вказівка: При розпилюванні під нахилом глибина розпилювання менша, ніж це показує шкала глибини розпилювання 28. Позначки для розпилювання Позначка розпилювання 0° 10 показує положення пиляльного диска при розпилювання під п рямим кутом. Позначка розпилювання 45° 9 показує положення пиляльного диска при розпилювання під кутом 45°. – Для точного розпилювання приставляйте пилку до оброблюваного матеріалу, як це показано на малюнку. Краще всього зробити пробне розпилювання. Початок роботи Зважайте на напругу в мережі! Напруга джерела струму повинна відповідати значенню, що зазначене на табличці з характеристиками електроприладу. Електроприлад, що розрахований на напругу 230 В, може працювати також і при 220 В. Вмикання/вимикання – Щоб увімкнути електроприлад, спочатку натисніть на блокатор вимикача 3 і після цього натисніть і тримайте натиснутим вимикач 2. – Щоб вимкнути електроприлад, відпустіть вимикач 2. Вказівка: З міркувань техніки безпеки вимикач 2 не можна зафіксувати, його треба тримати натиснутим

м всієї роботи. Встановлення кількості обертів (GKS 55+ GCE) За допомогою коліщатка для встановлення кількості обертів 1 можна встановлювати кількість обертів також і під час роботи. Необхідна кількість обертів залежить від використовуваного пиляльного диска і від оброблюваного матеріалу (див. огляд пиляльних дисків у кінці цієї інструкції). Гальмо інерційного вибігу (GKS 55+ G/GKS 55+ GCE) Інтегроване гальмо інерційного вибігу скорочує інерційний вибіг після вимкнення електроприладу. Обмеження пускового струму (GKS 55+ GCE) Електронне о бмеження пускового струму обмежує потужність при вмиканні електроприладу і дозволяє експлуатувати його з запобіжником 16 А. Константна електроніка (GKS 55+ GCE) Постійна електроніка забезпечує майже однакову кількість обертів при роботі на холостому ходу і під навантаженням; це забезпечує рівномірну продуктивність. Вказівки щодо роботи Захищайте пиляльні диски від поштовхів і ударів. Ведіть електроприлад рівномірно з легким просуванням у напрямку різання. Занадто сильне просування значно зменшує строк служби робочих інструментів і може пошкодити електроприлад. Потужність і якість розпилювання в значній мірі залежать від стану і форми зубів пиляльного диска. З цієї причини використовуйте лише гострі пиляльні диски, що придатні для обробки Вашого матеріалу. Розпилювання деревини Правильний вибір пиляльного диска залежить від породи дерева, якості деревини і від напрямку розпилювання (уздовж чи поперек). Про подовжньому розпилюванні ялини утворюється довга спіралеподібна стружка. Буковий і дубовий пил особливо шкідливий для здоров’я, з цієї причини треба обов’язково працювати з відсмоктуванням пилу. Розпилювання кольорових металів Вказівка: Використовуйте лише гострі пиляльні диски, придатні для кольорових металів. Це забезп ечує чистий проріз і запобігає застряванню пиляльного диска. Підведіть увімкнений електроприлад до оброблюваного матеріалу і обережно зробіть надпил. Після цього працюйте без зупинок із слабким просуванням. При розпилюванні профілів завжди починайте працювати з вузького боку, при розпилюванні U-подібних профілів ніколи не починайте з відкритого боку. Підпирайте довгі профілі, щоб запобігти застряванню пиляльного диска і сіпанню електроприладу. Розпилювання з паралельним упором (див. мал. D) Паралельний упор 11 дозволяє здійснювати точне розпилювання уздовж краю оброблюваної заготовки та розпилювання на однакові смужки.

OBJ_BUCH-2175-001.book Page 149 Friday, August 1, 2014 2:12 PM150 | Українська 1 609 92A 0LU | (1.8.14) Bosch Power Tools –Відпустіть гвинт-баранчик 7 і просуньте шкалу паралельного упора 11 в напрямну опорної плити 14. За допомогою відповідної позначки для розпилювання 10 або 9 встановіть за шкалою необхідну ширину розпилювання, див. розділ «Позначки для розпилювання». Знову затягніть гвинт-баранчик 7. Розпилювання з допоміжним упором (див. мал. E) Для обробки великих заготовок та для розпилювання прямих країв до оброб люваної заготовки можна в якості допоміжного упора прикріпити дошку або рейку і вести дискову пилку опорною плитою уздовж допоміжного

Розпилювання з напрямною шиною (GKS 55+ G/GKS 55+ GCE) (див. мал. F) За допомогою напрямної шини 30 можна здійснювати прямолінійне розпилювання. Гумова закраїна напрямної шини запобігає вириванню матеріалу під час розпилювання деревини. Д

пиляльний диск має прилягати зубами прямо до гумової

Перед найпершим розпилюванням гумову закраїну потрібно припасувати до дискової пилки, яку Ви використовуєте, за допомогою напрямної планки 30. Покладіть для цього напрямну планку 30 всією довжиною на заготовку. Налаштуйте глибину розпилювання прибл. на 9 мм і встановіть прямий кут розпилювання. Уві

дискову пилку і ведіть її рівномірно з легким просуванням в напрямку розпилювання. За допомогою з’єднувача 32 можна з’єднати дві напрямні шини. Закріплення здійснюється за допомогою чотирьох гвинтів, що знаходяться у з’єднувачі. Технічне обслуговування і сервіс Технічне обслуговування і очищення Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті. Маятниковий захисний кожух має завжди вільно пересуватися і самостійно закриватися. З цієї причини завжди тримайте зону навколо маятникового захисного кожуха в чистоті. Здувайте пил і стружку стисненим повітрям або змітайте їх щіточкою. Пиляльні диски без покриття мож на захистити від корозії тонким шаром олії, що не містить кислоти. Перед розпилюванням витріть олію, інакше деревина буде в

Смола і клей на пиляльному диску погіршують якість розпилювання. З цієї причини витирайте пиляльні диски відразу після використання. Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх запитаннях і при замовленні запчастин, будь ласка, обов’язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці електроприладу. Гарантійне о бслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів

Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Електроприлади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте електроінструменти в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві електроприлади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом. Можливі зміни. OBJ_BUCH-2175-001.book Page 150 Friday, August 1, 2014 2:12 PMҚaзақша | 151 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Қaзақша Сәйкестік туралы сертификат Нөмірi ТС RU С-DE.АЯ46.В.64828 Сәйкестік туралы сертификаттың қолданылу мерзімі 27.07.2019 дейін „Сертификациялау және тестілеу жөніндегі аймақтық орган“ ЖАҚ „РОСТЕСТ-Москва“ 119049, Мәскеу қаласы Житная, көш.14, құр.1 Сәйкестік туралы сертификаттар мына мекенжайда
