Bendrosios darbo su elektriniais įrankiais saugos

Perskaitykite visas šias saugos nuo-

rodas ir reikalavimus. Jei nepaisysite

žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti

elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba su-

žaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir

ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“

apibūdina įrankius, maitinamus iš elektros tinklo (su maitini-

mo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

 Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin-

ga arba blogai apšviesta darbo vieta gali tapti nelaimingų

atsitikimų priežastimi.

 Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra

degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali ki-

birkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai

 Dirbdami su elektriniu įrankiu neleiskite šalia būti žiū-

rovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus

asmenis galite nebesuvaldyti prietaiso.

 Elektrinio įrankio maitinimo laido kištukas turi atitikti

tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali-

ma modifikuoti. Nenaudokite kištuko adapterių su

įžemintais elektriniais įrankiais. Original

liai tinkantys elektros tinklo kištukiniam lizdui, sumažina

elektros smūgio pavojų.

 Saugokitės, kad neprisiliestumėte prie įžemintų pa-

viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų.

Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio ri-

 Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į

elektrinį įrankį patenka vandens, padidėja elektros smūgio

 Nenaudokite maitinimo laido ne pagal paskirtį, t.y. ne-

neškite elektrinio įrankio paėmę už laido, nekabinkite

ant laido, netraukite už jo, jei norite iš kištukinio lizdo

ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų

karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de-

talės ar judančios prietaiso dalys. Pažeisti arba susipynę

laidai gali tapti elektros smūgio priežastimi.

 Jei su elektriniu įrankiu dirbate lauke, naudokite tik to-

kius ilginamuosius laidus, kurie tinka ir lauko darbams.

Naudojant lauko darbams pritaikytus ilginamuosius laidus,

sumažėja elektros smūgio pavojus.

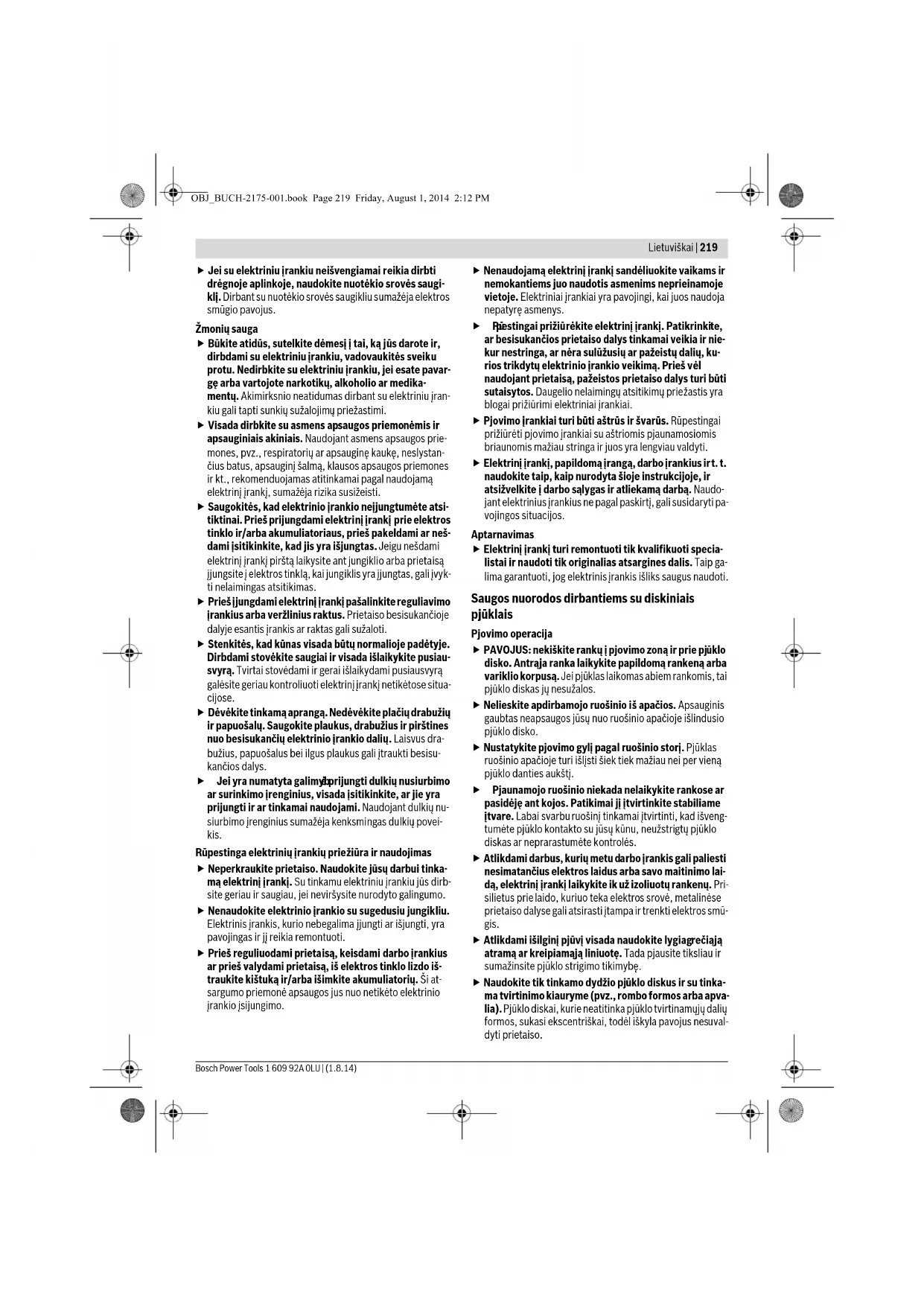

OBJ_BUCH-2175-001.book Page 218 Friday, August 1, 2014 2:12 PMLietuviškai | 219

Bosch Power Tools 1 609 92A 0LU | (1.8.14)

 Jei su elektriniu įrankiu neišvengiamai reikia dirbti

drėgnoje aplinkoje, naudokite nuotėkio srovės saugi-

klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros

 Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir,

dirbdami su elektriniu įrankiu, vadovaukitės sveiku

protu. Nedirbkite su elektriniu įrankiu, jei esate pavar-

gę arba vartojote narkotikų, alkoholio ar medika-

mentų. Akimirksnio neatidumas dirbant su elektriniu įran-

kiu gali tapti sunkių sužalojimų priežastimi.

 Visada dirbkite su asmens apsaugos priemonėmis ir

apsauginiais akiniais. Naudojant asmens apsaugos prie-

mones, pvz., respiratorių ar apsauginę kaukę, neslystan-

čius batus, apsauginį šalmą, klausos apsaugos priemones

ir kt., rekomenduojamas atitinkamai pagal naudojamą

elektrinį įrankį, sumažėja rizika susižeisti.

 Saugokitės, kad elektrinio įrankio neįjungtumėte atsi-

tiktinai. Prieš prijungdami elektrinį įrankį

tinklo ir/arba akumuliatoriaus, prieš pakeldami ar neš-

dami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami

elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą

įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvyk-

ti nelaimingas atsitikimas.

 Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo

įrankius arba veržlinius raktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali sužaloti.

 Stenkitės, kad kūnas visada būtų normalioje padėtyje.

Dirbdami stovėkite saugiai ir visada išlaikykite pusiau-

svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą

galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa-

 Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių

ir papuošalų. Saugokite plaukus, drabužius ir pirštines

nuo besisukančių elektrinio įrankio dalių. Laisvus dra-

bužius, papuošalus bei ilgus plaukus gali įtraukti besisu-

 Jei yra numatyta galimyb

ė prijungti dulkių nusiurbimo

ar surinkimo įrenginius, visada įsitikinkite, ar jie yra

prijungti ir ar tinkamai naudojami. Naudojant dulkių nu-

siurbimo įrenginius sumažėja kenksmingas dulkių povei-

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

 Neperkraukite prietaiso. Naudokite jūsų darbui tinka-

mą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirb-

site geriau ir saugiau, jei neviršysite nurodyto galingumo.

 Nenaudokite elektrinio įrankio su sugedusiu jungikliu.

Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

 Prieš reguliuodami prietaisą, keisdami darbo įrankius

ar prieš valydami prietaisą, iš elektros tinklo lizdo iš-

traukite kištuką ir/arba išimkite akumuliatorių. Ši at-

sargumo priemonė apsaugos jus nuo netikėto elektrinio

 Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims neprieinamoje

vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja

pestingai prižiūrėkite elektrinį įrankį. Patikrinkite,

ar besisukančios prietaiso dalys tinkamai veikia ir nie-

kur nestringa, ar nėra sulūžusių ar pažeistų dalių, ku-

rios trikdytų elektrinio įrankio veikimą. Prieš vėl

naudojant prietaisą, pažeistos prietaiso dalys turi būti

sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra

blogai prižiūrimi elektriniai įrankiai.

 Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa ir juos yra lengviau valdyti.

 Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t.

naudokite taip, kaip nurodyta šioje instrukcijoje, ir

atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo-

jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pa-

vojingos situacijos.

 Elektrinį įrankį turi remontuoti tik kvalifikuoti specia-

listai ir naudoti tik originalias atsargines dalis. Taip ga-

lima garantuoti, jog elektrinis

įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su diskiniais

 PAVOJUS: nekiškite rankų į pjovimo zoną ir prie pjūklo

disko. Antrąja ranka laikykite papildomą rankeną arba

variklio korpusą. Jei pjūklas laikomas abiem rankomis, tai

pjūklo diskas jų nesužalos.

 Nelieskite apdirbamojo ruošinio iš apačios. Apsauginis

gaubtas neapsaugos jūsų nuo ruošinio apačioje išlindusio

 Nustatykite pjovimo gylį pagal ruošinio storį. Pjūklas

ruošinio apačioje turi išlįsti šiek tiek mažiau nei per vieną

pjūklo danties aukštį.

 Pjaunamojo ruošinio niekada nelaikykite rankose ar

pasidėję ant kojos. Patikimai jį įtvirtinkite stabiliame

įtvare. Labai svarbu ruošinį tinkamai įtvirtinti, kad išveng-

tumėte pjūklo kontakto su jūsų kūnu, neužstrigtų pjūklo

diskas ar neprarastumėte kontrolės.

 Atlikdami darbus, kurių metu darbo įrankis gali paliesti

nesimatančius elektros laidus arba savo maitinimo lai-

dą, elektrinį įrankį laikykite ik už izoliuotų rankenų. Pri-

silietus prie laido, kuriuo teka elektros srovė, metalinėse

prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smū-

 Atlikdami išilginį pjūvį visada naudokite lygiagrečiąją

atramą ar kreipiamąją liniuotę. Tada pjausite tiksliau ir

sumažinsite pjūklo strigimo tikimybę.

 Naudokite tik tinkamo dydžio pjūklo diskus ir su tinka-

ma tvirtinimo kiauryme (pvz., rombo formos arba apva-

lia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamųjų dalių

formos, sukasi ekscentriškai, todėl iškyla pavojus nesuval-

OBJ_BUCH-2175-001.book Page 219 Friday, August 1, 2014 2:12 PM220 | Lietuviškai

1 609 92A 0LU | (1.8.14) Bosch Power Tools

 Niekada nenaudokite pažeistų ar netinkamų pjūklo dis-

ko tarpinių poveržlių ir varžtų. Pjūklo disko tarpinės po-

veržlės ir varžtai buvo sukonstruoti specialiai jūsų pjūklui,

kad būtų užtikrintas optimalus rezultatas ir saugus darbas.

 Atatranka – priežastys ir atitinkamos saugos nuorodos

– atatranka yra staigi reakcija dėl įsprausto, užsikirtusio ar

netinkamai nukreipto pjūklo disko, kai pjūklas nekontro-

liuojamai iššoka iš ruošinio ir ima judėti link dirbančiojo;

– jei pjūklo diskas per stipriai prispaudžiamas arba už-

spaudžiamas į apačią siaurėjančiame pjūvio plyšyje, jis su-

stoja, o veikiantis variklis staiga meta prietaisą atgal link

– jei pjaunant pjūklo diskas yra pasukamas ar netinkamai

nukreipiamas, pjūklo disko užpakalinės briaunos dantys

gali įsikabinti į medžio paviršių ir tada, pjūklo diskui išsilais-

vinus iš plyšio, pjūklas atšoka link dirbančiojo.

Atatranka yra prietaiso netinkamo naudojimo ar valdymo

rezultatas. Jos galite išvengti, jei imsitės atitinkamų, že-

miau aprašytų saugos priemonių.

 Pjūklą visada tvirtai laikykite abiem rankom, o rankas

laikykite tokioje padėtyje, kad galė

trankos jėgas. Jūsų kūnas turėtų būti iš šono prie pjū-

klo disko, bet jokiu būdu ne vienoje linijoje su pjūklo

disku. Dėl atatrankos pjūklas gali atšokti atgal, bet dirban-

tysis, jei imasi atitinkamų priemonių, atatrankos jėgas gali

 Jei pjūklo diskas užstringa arba jūs norite nutraukti

darbą, išjunkite pjūklą ir ramiai laikykite jį ruošinyje,

kol pjūklo diskas visiškai sustos. Niekada nebandykite

pjūklo disko ištraukti iš ruošinio ar pjūklą traukti atgal,

kol pjūklo diskas dar sukasi, nes tai gali sukelti atatran-

ką. Nustatykite ir pašalinkite pjūklo disko strigimo priežas-

 Jei vėl norite įjungti ruošinyje paliktą pjūklą, centruo-

kite pjūklo diską pjūvio plyšyje ir patikrinkite, ar pjūklo

dantys nėra įsikabinę į ruošinį. Jei pjūklo diskas įstrigęs,

l įjungus pjūklą, jis gali iškilti į viršų arba sukelti atatran-

 Dideles plokštes paremkite, kad sumažintumėte ata-

trankos riziką dėl stringančio pjūklo disko. Didelės

plokštės dėl savo svorio išlinksta. Plokštes reikia atremti

abejose pusėse, t.y. šalia pjovimo linijos ir šalia plokštės

 Nenaudokite neaštrių ar pažeistų pjūklo diskų. Neaš-

trūs ar netinkamai praskėsti pjūklo dantys palieka siaures-

nį pjovimo taką, todėl atsiranda per didelė trintis, stringa

pjūklo diskas ir sukeliama atatranka.

 Prieš pradėdami pjauti tvirtai užveržkite įveržimo svir-

teles, kuriomis reguliuojamas pjovimo gylis ir pjūklo

disko posvyrio kampas. Jei pjaunant keičiasi pjūklo disko

padėtis, diskas gali įstrigti ir sukelti atatranką.

 Būkite ypač atsargūs pjaudami sienose ar kituose ne-

permatomuose paviršiuose. „Panyrantis“ į ruošinį pjūklo

diskas pjaudamas paslėptus objektus gali įstrigti ir sukelti

Apatinio apsauginio gaubto funkcija

 Prieš kiekvieną naudojimą patikrinkite, ar apatinis ap-

sauginis gaubtas tinkamai užsidaro. Nenaudokite pjū-

klo, jei apatinis apsauginis gaubtas negali laisvai judėti

ir tuojau neužsidaro. Niekada nebandykite užfiksuoti

ar tvirtinti apatinio gaubto atidarytoje padėtyje. Jei

pjūklas netyčia nukrenta, gali įlinkti apatinis apsauginis

gaubtas. Naudodamiesi pakėlimo rankenėle, apsauginį

gaubtą atidarykite ir įsitikinkite, kad jis juda laisvai ir nelie-

čia nei pjūklo disko, nei jokios kitos dalies, nustačius bet

kokį pjūklo disko posvyrio kampą ir bet kokį pjovimo gylį.

 Patikrinkite, kaip veikia apatinio apsauginio gaubto

spyruoklės. Jei apatinis apsauginis gaubtas ir spyruo-

klės veikia netinkamai, kreipkitės į specialistus, kad

pjūklui atliktų profilaktinį remontą. Dėl pažeistų dalių, li-

pnių nuosėdų ar susikaupusių nešvarumų apatinis apsaugi-

nis gaubtas gali lėčiau judėti.

 Apatinį apsauginį gaubtą rankiniu būdu atidaryti gali-

ma tik atliekant specialius pjūvius, pvz. „darant įpjovas

ir pjaunant kampu“. Atidarykite apatinį apsauginį

gaubtą pakėlimo rankenėle ir, kai tik pjūklo diskas sulįs

į ruošinį, ją atleiskite. Atliekant kitus pjovimo darbus ap-

atinis apsauginis gaubtas turi atsidaryti ir užsidaryti savai-

 Jei apsauginis gaubtas neapgaubė pjūklo disko, pjūklo

ant pjovimo stalo ar ant grindų nedėkite. Jei apsauginis

gaubtas neuždarytas, dėl besisukančio disko pjūklas juda

atgal ir pjauna viską, kas pasitaiko kelyje. Turėkite omeny-

je, kad atleidus jungiklį, pjūklo diskas dar kurį laiką sukasi

Papildomos įspėjamosios nuorodos

 Nekiškite rankų į pjuvenų išmetimo angą. Besisukan-

čios dalys jus gali sužeisti.

 Nedirbkite su iškeltu virš galvos pjūklu. Iškėlę prietaisą

virš galvos negalėsite jo tinkamai valdyti.

 Prieš pradėdami darbą, tinkamais ieškikliais patikrin-

kite, ar po norimais apdirbti paviršiais nėra pravestų

elektros laidų, dujų ar vandentiekio vamzdžių. Jei

abejojate, galite pasikviesti į pagalbą vietinius komu-

nalinių paslaugų teikėjus. Kontaktas su elektros laidais

gali sukelti gaisro bei elektros sm

ūgio pavojų. Pažeidus du-

jotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentie-

kio vamzdį, galima padaryti daugybę nuostolių.

 Nenaudokite elektrinio prietaiso stacionariai. Jis nėra

pritaikytas naudoti su pjovimo stalu.

 Nenaudokite pjovimo diskų, pagamintų iš HSS plieno.

Tokie diskai gali greitai sulūžti.

 Nepjaukite juodųjų metalų. Įkaitusios drožlės gali uždegti

dulkių nusiurbimo įrangos dalis.

 Darbo metu elektrinį įrankį visuomet būtina laikyti

abiem rankomis ir patikimai stovėti. Elektrinis įrankis

yra saugiau valdomas, kai laikomas dviem rankomis.

 Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais

įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei

laikant ruošinį ranka.

OBJ_BUCH-2175-001.book Page 220 Friday, August 1, 2014 2:12 PMLietuviškai | 221 Bosch Power Tools 1 609 92A 0LU | (1.8.14)  Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir pa-

laukite, kol jo besisukančios dalys visiškai sustos. Dar-

bo įrankis gali užstrigti, tuomet kyla pavojus nesuvaldyti

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir

reikalavimus. Jei nepaisysite žemiau pateik-

tų saugos nuorodų ir reikalavimų, gali trenkti

elektros smūgis, kilti gaisras ir galite sunkiai

susižaloti arba sužaloti kitus asmenis.

Elektrinio įrankio paskirtis

Elektrinis įrankis yra skirtas išilginiams ir skersiniams pjū-

viams medienoje atlikti, tiesia linija ir kampu, padėjus ruošinį

ant tvirto pagrindo. Su atitinkamais pjūklo diskais galima

pjauti spalvotuosius metalus plonomis sienelėmis, pvz., profi-

Juoduosius metalus apdoroti draudžiama.

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios

instrukcijos puslapiuose pateiktuose paveikslėliuose.

1 Išankstinio sūkių nustatymo reguliatoriaus ratukas

2 Įjungimo-išjungimo jungiklis

4 Šešiabriaunis raktas

5 Suklio fiksuojamasis klavišas

6 Pjovimo kampo nustatymo skalė

7 Sparnuotasis varžtas lygiagrečiajai atramai fiksuoti

8 Sparnuotasis varžtas pjūvio kampui reguliuoti

11 Lygiagrečioji atrama*

12 Slankusis apsauginis gaubtas

13 Slankiojo apsauginio gaubto reguliavimo svirtelė

15 Sparnuotasis varžtas pjūvio kampui reguliuoti

(GKS 55+ G/GKS 55+ GCE)

16 Pjuvenų išmetimo anga

17 Apsauginis gaubtas

18 Rankena (izoliuotas rankenos paviršius)

19 Papildoma rankena (izoliuotas rankenos paviršius)

20 Tvirtinamasis varžtas su poveržle

21 Prispaudžiamoji jungė

23 Tvirtinamoji jungė

ė pjovimo gyliui nustatyti

28 Pjūvio gylio skalė

32 Jungiamasis elementas*

*Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą

neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos

Tuščiosios eigos sūkių skaičius

skersmens pjūklo disku

–Kai įstrižo pjūvio kampas 0°

–Kai įstrižo pjūvio kampas 45°

Sūkių skaičiaus išankstinis

Elektroninis sūkių stabilizatorius

Paleidimo srovės ribotuvas

Pagrindo plokštės matmenys

Pjūklo disko skersmuo

Pjūklo disko kiaurymė

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. OBJ_BUCH-2175-001.book Page 221 Friday, August 1, 2014 2:12 PM222 | Lietuviškai

1 609 92A 0LU | (1.8.14) Bosch Power Tools

Informacija apie triukšmą ir vibraciją

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas

pagal EN 60745 normoje standartizuotą matavimo metodą, ir

jį galima naudoti elektriniams įrankiams palyginti. Jis skirtas

vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio

įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis nau-

dojamas kitokiai paskirčiai, su kitokia papildoma įranga arba

jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis

gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laiko-

tarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo

laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo

išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įver-

tinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite pa-

pildomas apsaugos priemones, pvz.: elektrinių ir darbo įran-

kių techninę priežiūrą, rankų šildymą, darbo eigos organizavi-

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“

aprašytas gaminys atitinka privalomus Direktyvų

2011/65/ES, 2014/30/ES, 2006/42/EB reikalavimus ir jų

pakeitimus bei šiuos standartus: EN 60745-1,

Techninė byla (2006/42/EB) laikoma:

Pjūklo disko įdėjimas ir keitimas

 Prieš atliekant bet kokius elektrinio įrankio reguliavi-

mo ar priežiūros darbus reikia ištraukti kištuką iš elek-

 Montuodami pjūklo diską mūvėkite apsaugines piršti-

nes. Prisilietus prie pjūklo disko iškyla susižalojimo pavo-

 Naudokite tik tokius pjūklo diskus, kurie atitinka šioje

naudojimo instrukcijoje pateiktus duomenis.

 Jokiu būdu su šiuo prietaisu nenaudokite šlifavimo dis-

Pjovimo disko pasirinkimas

Rekomenduojamų pjūklo diskų apžvalgą rasite šios instrukci-

/ II / II / II Diskinis pjūklas GKS 165 GKS 55+ G GKS 55+ GCE Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie

duomenys gali skirtis.

Triukšmo emisijos vertės nustaty-

tos pagal EN 60745-2-5.

GKS 165 GKS 55+ G GKS 55+ GCE

3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..

Pagal A skalę išmatuotas prietaiso

triukšmo lygis tipiniu atveju siekia

Vibracijos bendra vertė a

krypčių atstojamasis vektorius) ir

paklaida K nustatyta pagal

Bosch Power Tools 1 609 92A 0LU | (1.8.14)

Pjūklo disko nuėmimas (žr. pav. A)

Pjovimo įrankį patogiausia pakeisti paguldžius elektrinį prie-

taisą ant priekinės variklio korpuso pusės.

– Nuspauskite suklio fiksuojamąjį klavišą 5 ir laikykite jį nu-

 Nuspauskite suklio fiksuojamąjį klavišą 5 tik tada, kai

pjūklo suklys nesisuka. Priešingu atveju galite pažeisti

elektrinį prietaisą.

– Šešiabriauniu raktu 4 išsukite tvirtinamąjį varžtą 20, suk-

– Atitraukite slankiojantį apsauginį gaubtą 12 atgal ir laikyki-

te jį tokioje padėtyje.

–Nuimkite nuo pjūklo suklio 24 prispaudžiamąją jungę 21 ir

Pjūklo disko uždėjimas (žr. pav. A)

Pjovimo įrankį patogiausia pakeisti paguldžius elektrinį prie-

taisą ant priekinės variklio korpuso pusės.

–Nuvalykite pjūklo diską 22 ir visas tvirtinamąsias dalis, ku-

rias ruošiatės montuoti.

– Atitraukite slankiojantį

apsauginį gaubtą 12 atgal ir laikyki-

te jį tokioje padėtyje.

–Uždėkite pjūklo diską 22 ant tvirtinamosios jungės 23. Pjū-

klo dantų pjovimo kryptis (rodyklė ant pjūklo disko) ir ant

apsauginio gaubto 17 esančios sukimosi krypties rodyklės

kryptis turi sutapti.

–Uždėkite prispaudžiamąją jungę 21 ir įsukite tvirtinamąjį

varžtą 20, sukdami jį  kryptimi. Atkreipkite dėmesį į tin-

kamą tvirtinamosios jungės 23 ir prispaudžiamosios jun-

– Nuspauskite suklio fiksuojamąjį klavišą 5 ir laikykite jį nu-

– Šešiabriauniu raktu 4 užveržkite tvirtinamąjį varžtą 20,

sukdami jį  kryptimi. Užveržimo momentas turi būti lygus

6–9 Nm, tai atitinka užveržimą ranka plius ¼ sūkio.

Dulkių, pjuvenų ir drožlių nusiurbimas

 Prieš atliekant bet kokius elektrinio įrankio reguliavi-

mo ar priežiūros darbus reikia ištraukti kištuką iš elek-

 Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių me-

dienos, mineralų ir metalų dulkės gali būti kenksmingos

sveikatai. Dirbančiajam arba netoli esantiems asmenims

nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės

reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukelian-

čios, o ypač, kai mediena yra apdorota specialiomis medie-

nos priežiūros priemonėmis (chromatu, medienos apsau-

gos priemonėmis). Medžiagas, kuriose yra asbesto, lei-

džiama apdoroti tik specialistams.

–Jei yra galimybė, naudokite apdirbamai medžiagai tin-

kančią dulkių nusiurbimo įrangą.

–Pasirūpinkite geru darbo vietos vėdinimu.

– Rekomenduojama dėvėti kvėpavimo takų apsauginę

kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms

 Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul-

kės lengvai užsidega.

Nusiurbimo adapterio montavimas (žr. pav. B)

– Stumkite nusiurbimo adapterį 26 į pjuvenų išmetimo angą

16, kol jis užsifiksuos. Nusiurbimo adapterį 26 papildomai

užfiksuokite varžtu 25.

Prie nusiurbimo adapterio 26 galima prijungti 35 mm

skersmens nusiurbimo žarną.

 Nemontuokite nusiurbimo adapterio, jeigu neprijung-

tas išorinis nusiurbimo įtaisas. Priešingu atveju gali užsi-

kimšti nusiurbimo kanalas.

 Neprijunkite prie nusiurbimo adapterio jokio dulkių

maišo. Priešingu atveju gali užsikimšti nusiurbimo siste-

Siekiant užtikrinti optimalų nusiurbimą, reikia periodiškai iš-

valyti nusiurbimo adapterį 26.

Išorinis dulkių nusiurbimas

Sujunkite nusiurbimo žarną 31 su dulkių siurbliu (papildoma

įranga). Apžvalgą, kaip prijungti prie įvairių dulkių siurblių, ra-

site šios instrukcijos gale.

Elektrinį prietaisą galima tiesiogiai jungti į kištukinį lizdą,

esantį Bosch universaliame siurblyje su nuotolinio įjungimo

įrenginiu. Įjungus elektrinį įrank

į, siurblys įsijungs automatiš-

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuve-

noms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms

dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

 Prieš atliekant bet kokius elektrinio įrankio reguliavi-

mo ar priežiūros darbus reikia ištraukti kištuką iš elek-

Pjūvio gylio nustatymas (žr. pav. C)

 Nustatykite pjovimo gylį pagal ruošinio storį. Pjūklas

ruošinio apačioje turi išlįsti šiek tiek mažiau nei per vieną

pjūklo danties aukštį.

– Atleiskite įveržimo svirtelę 27. Jeigu norite nustatyti ma-

žesnį pjovimo gylį, tai atitraukite pjūklą nuo pagrindo

plokštės 14; jeigu norite nustatyti didesnį pjovimo gylį, tai

paspauskite pjūklą link pagrindo plokštės 14. Nustatykite

pageidaujamą pjovimo gylį pagal pjovimo gylio skalę. Vėl

užspauskite įveržimo svirtelę 27.

– Jei atlaisvinus užveržiamąją svirtelę 27 reikiamo pjovimo

gylio nustatyti negalima, patraukite užveržiamąją svirtelę

27 nuo pjūklo ir pasukite ją žemyn. Užveržiamąją svirtelę

27 atleiskite. Kartokite šią operaciją, kol galėsite nustatyti

norimą pjovimo gylį.

– Jei užveržus užveržiamąją svirtelę 27 reikiamo pjovimo gy-

lio negalima pakankamai užfiksuoti, patraukite užveržia-

mąją svirtelę 27 nuo pjūklo ir pasukite ją aukštyn. Užveržia-

mąją svirtelę 27 atleiskite. Kartokite šią operaciją, kol už-

fiksuosite pjovimo gylį.

OBJ_BUCH-2175-001.book Page 223 Friday, August 1, 2014 2:12 PM224 | Lietuviškai

1 609 92A 0LU | (1.8.14) Bosch Power Tools

Pjovimo kampo nustatymas (GKS 55+ G/GKS 55+ GCE)

Patogiausia dirbti paguldžius elektrinį prietaisą ant priekinės

apsauginio gaubto pusės 17.

– Atlaisvinkite sparnuotuosius varžtus 8 ir 15. Paverskite

pjūklą į šoną. Nustatykite pageidaujamą pjūvio kampą ska-

lėje 6. Vėl užveržkite sparnuotuosius varžtus 8 ir 15.

Nuoroda: pjaunant kampu, pjūvio gylis yra mažesnis nei nu-

statytas pjūvio gylio skalėje 28.

Pjovimo kampo nustatymas (GKS 165)

Patogiausia dirbti paguldžius elektrinį prietaisą ant priekinės

apsauginio gaubto pusės 17.

– Atlaisvinkite sparnuotąjį varžtą 8. Paverskite pjūklą į šoną.

Nustatykite pageidaujamą pjovimo kampą skalėje 6. Tvir-

tai užveržkite sparnuotąjį varžtą 8.

Nuoroda: pjaunant kampu, pjūvio gylis yra mažesnis nei nu-

statytas pjūvio gylio skalėje 28.

Pjūvio linijos žymės

Žymė 0° 10 rodo pjūklo disko padėtį

pjaunant stačiu kampu.

Žymė 45° 9 rodo pjūklo disko padėtį pjaunant 45° kampu.

–Kad pjūvis būtų tikslus, diskinį pjūklą pridėkite prie ruoši-

nio, kaip pavaizduota paveikslėlyje. Prieš pradedant pjau-

ti, geriausia atlikti bandomąjį pjūvį.

 Atkreipkite dėmesį į tinklo įtampą! Elektros tinklo

įtampa turi atitikti elektrinio įrankio firminėje lentelėje

nurodytą įtampą. 230 V pažymėtus elektrinius įrankius

galima jungti ir į 220 V įtampos elektros tinklą.

Įjungimas ir išjungimas

–Norėdami elektrinį elektrinį įrankį įjungti, pirmiausia pa-

spauskite įjungimo blokatorių 3, o po to paspauskite įjun-

gimo-išjungimo jungiklį 2 ir laikykite jį paspaustą.

–Norėdami išjungti elektrinį įrankį, atleiskite įjungimo-iš-

Nuoroda: dėl saugumo įjungimo-išjungimo jungiklio 2 užfik-

suoti negalima, dirbant su įrankiu jis visada turi būti laikomas

ų skaičiaus išankstinis nustatymas (GKS 55+ GCE)

Su sūkių skaičiaus nustatymo reguliatoriaus ratuku 1 reikiamą

sūkių skaičių galite nustatyti ir prietaisui veikiant.

Sūkių skaičius priklauso nuo naudojamo pjūklo disko ir apdir-

bamos medžiagos (žr. pjūklo diskų apžvalgą šios naudojimo

Inercinis stabdys (GKS 55+ G/GKS 55+ GCE)

Integruotas inercinis stabdys sutrumpina pjūklo disko suki-

mąsi iš inercijos išjungus elektrinį įrankį.

Paleidimo srovės ribotuvas (GKS 55+ GCE)

Elektroninis paleidimo srovės ribotuvas riboja galią elektrinio

įrankio įjungimo metu, todėl elektrinį įrankį galima naudoti su

Elektroninis sūkių stabilizatorius (GKS 55+ GCE)

Elektroninis sūkių skaičiaus stabilizatorius palaiko beveik pa-

stovų nustatytą sūkių skaičių tiek veikiant prietaisui tuščiąja

eiga, tiek su apkrova, ir užtikrina tolygų darbo našumą.

Saugokite pjūklo diskus nuo smūgių ir sutrenkimų.

Elektrinį prietaisą tolygia ir nedidele pastūma stumkite pjovi-

mo kryptimi. Per didelė pastūma labai sutrumpina darbo įran-

kių eksploatavimo laiką ir gali pakenkti elektriniam prietaisui.

Pjovimo našumas ir kokybė labai priklauso nuo pjūklo disko

būklės ir jo dantų formos. Todėl naudokite tik aštrius ir tik ap-

dirbamam ruošiniui pritaikytus pjūklus.

Tinkamą pjūklo diską reikia pasirinkti pagal medžio rūšį, koky-

bę ir pagal tai, ar bus pjaunama išilgine ar skersine kryptimi.

Pjaunant išilgai eglės medieną, susidaro ilgos, spiralės formos

Buko ir ąžuolo dulkės labai kenkia sveikatai, todėl šiuos ruoši-

nius pjaukite tik su dulkių nusiurbimo įranga.

Spalvotųjų metalų pjovimas

Nuoroda: naudokite tik spalvotiesiems metalams skirtą aštrų

pjūklo diską. Tai užtikrins švarų pjūvį ir apsaugos pjūklo diską

Įjungtą prietaisą veskite link ruošinio ir atsargiai įpjaukite. Po

to maža pastūma ir be pertrūki

Norėdami pjauti profilius, pradėkite pjauti siaurąją pusę, o

„U“ formos profilių niekada nepradėkite pjauti atviroje pusė-

je. Kad išvengtumėte pjūklo disko užstrigimo ir prietaiso ata-

trankos, ilgus profilius atitinkamai atremkite.

Pjovimas su lygiagrečiąja atrama (žr. pav. D)

Su lygiagrečiąją atrama 11 galima tiksliai pjauti išilgai ruošinio

krašto arba išpjauti vienodo pločio juostas.

– Atlaisvinkite sparnuotąjį varžtą 7 ir stumkite lygiagrečio-

sios atramos 11 skalę per kreipiamąsias, esančias pagrin-

do plokštėje 14. Prie atitinkamos pjūvio linijos žymės 10 ar

9 skale nustatykite norimą pjūvio plotį, žr. skyrių „Pjūvio li-

nijos žymės“. Tvirtai užveržkite sparnuotąjį varžtą 7.

Pjovimas su pagalbine kreipiamąja (žr. pav. E)

Norėdami apdirbti didelį ruošinį ar pjauti tiesiai, prie ruošinio

kaip pagalbinę kreipiamąją galite pritvirtinti lentą ar juostą ir

stumti diskinį pjūklą su pagrindo plokšte palei pagalbinę krei-

Su kreipiamąja juosta 30 galite atlikti tiesius pjūvius ypač tiks-

Ant kreipiamosios juostos esantis guminis liežuvėlis apsaugo

nuo paviršiaus išdraskymo, todėl pjaunant medienos ruoši-

nius paviršius neišdraskomas. Norint tai užtikrinti, pjūklo dis-

kas dantimis turi priglusti prie guminio liežuvėlio.

Prieš primą kartą pjaunant su kreipiamąja juosta 30, guminį

liežuvėlį reikia priderinti prie naudojamo diskinio pjūklo. Krei-

piamąją juostą 30 visu ilgiu uždėkite ant ruošinio. Nustatykite

apytikriai 9 mm pjovimo gylį ir statų pjūvio kampą. Diskinį pjū-

klą įjunkite ir tolygia nedidele pastūma stumkite pjovimo kryp-

Jungiamuoju elementu 32 galite sujungti dvi kreipiamąsias

juostas. Jos suveržiamos keturiais jungiamajame elemente

Priežiūra ir servisas

Priežiūra ir valymas

 Prieš atliekant bet kokius elektrinio įrankio reguliavi-

mo ar priežiūros darbus reikia ištraukti kištuką iš elek-

 Reguliariai valykite elektrinį įrankį ir ventiliacines an-

gas jo korpuse, tuomet galėsite dirbti kokybiškai ir sau-

Slankusis apsauginis gaubtas turi laisvai judėti ir savaime už-

sidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias

dalis reguliariai valykite. Dulkes ir pjuvenas išpūskite su-

spaustu oru arba išvalykite teptuku.

Specialiu sluoksniu nepadengtus pjūklus galima apsaugoti

nuo korozijos užtepus ploną sluoksnį alyvos, kurios sudėtyje

nėra rūgščių. Prieš naudodami pjūklą alyvą nuvalykite, prie-

šingu atveju ant medienos atsiras dėmių.

Sakų ir klijų liekanos ant pjūklo disko kenkia pjūvio kokybei.

Todėl iškart po naudojimo pjūklo diską nuvalykite.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai

turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elek-

trinių įrankių remonto dirbtuvėse.

Klientų aptarnavimo skyrius ir naudotojų konsul-

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus,

susijusius su jūsų gaminio remontu, technine priežiūra bei at-

sarginėmis dalimis. Detalius brėžinius ir informaciją apie at-

sargines dalis rasite čia:

Bosch naudotojų konsultavimo tarnybos specialistai mielai at-

sakys į klausimus apie mūsų gaminius ir papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis būtina nuro-

dyti dešimtženklį gaminio užsakymo numerį.

Bosch įrankių servisas

Informacijos tarnyba: (037) 713350

ļrankių remontas: (037) 713352

Faksas: (037) 713354

El. paštas: service-pt@lv.bosch.com

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti

iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo

būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!

Pagal Europos direktyvą 2012/19/ES dėl

elektros ir elektroninės įrangos atliekų ir

šios direktyvos perkėlimo į nacionalinę tei-

sę aktus, naudoti nebetinkami elektriniai

įrankiai turi būti surenkami atskirai ir perdir-

bami aplinkai nekenksmingu būdu.
