BRUKSANVISNING GKS 55 BOSCH

4900 4900 2100–4700 maks. sa gedybde med sagblad- diameter 165 mm – ved gjæringsvinkel 0° – ved gjæringsvinkel 45°

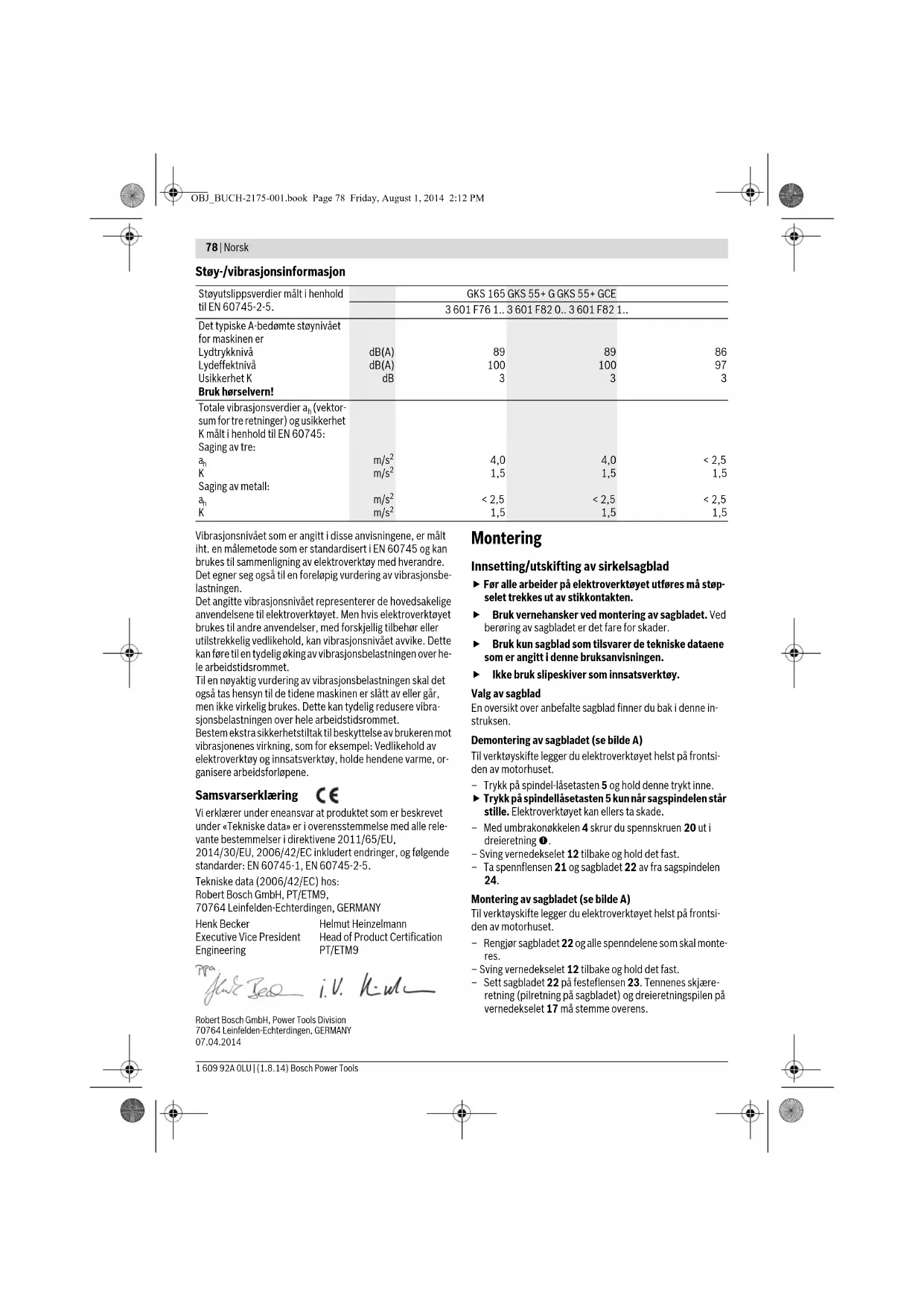

Mål grunnplate mm 235 x 138 x 8 252 x 194 x 8,5 252 x 194 x 8,5 Sagbladdiameter mm 165 165 165 Festeboring mm 20 20 20 Vekt tilsvarende EPTA-Procedure 01/2003 kg 3,6 3,8 3,8 Beskyttelsesklasse / II / II / II Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe. OBJ_BUCH-2175-001.book Page 77 Friday, August 1, 2014 2:12 PM78 | Norsk 1 609 92A 0LU | (1.8.14) Bosch Power Tools Støy-/vibrasjonsinformasjon Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbe- lastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over he- le arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibra- sjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, or- ganisere arbeidsforløpene. Samsvarserklæring Vi erklærer under eneansvar at produktet som er beskrevet under «Tekniske data» er i overensstemmelse med alle rele- vante bestemmelser i direktivene 2011/65/EU, 2014/30/EU, 2006/42/EC inkludert endringer, og følgende standarder: EN 60745-1, EN 60745-2-5. Tekniske data (2006/42/EC) hos: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Montering Innsetting/utskifting av sirkelsagblad Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Bruk vernehansker ved montering av sagbladet. Ved berøring av sagbladet er det fare for skader. Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen. Ikke bruk slipeskiver som innsatsverktøy. Valg av sagblad En oversikt over anbefalte sagblad finner du bak i denne in- struksen. Demontering av sagbladet (se bilde A) Til verktøyskifte legger du elektroverktøyet helst på frontsi- den av motorhuset. – Trykk på spindel-låsetasten 5 og hold denne trykt inne. Trykk på spindellåsetasten 5 kun når sagspindelen står stille. Elektroverktøyet kan ellers ta skade. – Med umbrakonøkkelen 4 skrur du spennskruen 20 ut i dreieretning . – Sving vernedekselet 12 tilbake og hold det fast. – Ta spennflensen 21 og sagbladet 22 av fra sagspindelen

Montering av sagbladet (se bilde A) Til verktøyskifte legger du elektroverktøyet helst på frontsi- den av motorhuset. – Rengjør sagbladet 22 og alle spenndelene som skal monte- res. – Sving vernedekselet 12 tilbake og hold det fast. – Sett sagbladet 22 på festeflensen 23. Tennenes skjære- retning (pilretning på sagbladet) og dreieretningspilen på vernedekselet 17 må stemme overens. Støyutslippsverdier målt i henhold til EN 60745-2-5.

Totale vibrasjonsverdier a

(vektor- sum for tre retninger) og usikkerhet K målt i henhold til EN 60745: Saging av tre:

4,0 1,5 < 2,5 1,5 4,0 1,5 < 2,5 1,5 < 2,5 1,5 < 2,5 1,5 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2175-001.book Page 78 Friday, August 1, 2014 2:12 PMNorsk | 79 Bosch Power Tools 1 609 92A 0LU | (1.8.14) – Sett spennflensen 21 på og skru spennskruen 20 inn i dreieretning . Pass på riktig innbyggingsposisjon for fes- teflensen 23 og spennflensen 21. – Trykk på spindel-låsetasten 5 og hold denne trykt inne. – Med umbrakonøkkelen 4 trekker du spennskruen 20 fast i dreieretning . Tiltrekkingsmomentet skal være 6–9 Nm, det tilsvarer håndfast pluss ¼ omdreining. Støv-/sponavsuging Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreft- fremkallende, spesielt i kombinasjon med tilsetningsstof- fer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materia- let. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. Unngå støv på arbeidsplassen. Støv kan lett antennes. Montering av avsugadapteren (se bilde B) – Sett avsugadapteren 26 på sponutkastet 16 til den smek- ker i lås. Sikre avsugadapteren 26 ekstra med skruen 25. På avsugadapteren 26 kan en avsugslange med en diame- ter på 35 mm tilkoples. Avsugadapteren må ikke være montert uten tilkoplet eksternt avsug. Avsugkanalen kan ellers tettes. På avsugadapteren må det ikke koples til en støvpose. Avsugsystemet kan ellers tettes. Rengjør avsugadapteret 26 regelmessig for å sikre en optimal avsuging. Ekstern avsuging Forbind avsugslangen 31 med en støvsuger (tilbehør). En oversikt over tilkobling til forskjellige støvsugere finner du på slutten av denne instruksen. Elektroverktøyet kan kobles direkte til stikkontakten på en Bosch-universalsuger med fjernstart. Denne starter automa- tisk når elektroverktøyet kobles inn. Støvsugeren må være egnet til materialet som skal bearbei- des. Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Bruk Driftstyper Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Innstilling av skjæredybden (se bilde C) Tilpass skjæredybden til tykkelsen på arbeidsstykket. Det skal være mindre enn en full tannhøyde synlig under ar- beidsstykket. – Løsne spennarmen 27. Til en mindre skjæredybde trekker du sagen bort fra grunnplaten 14, for en større skjæredyb- de trykker du sagen mot grunnplaten 14. Innstill ønsket mål på skjæredybdeskalaen. Trekk spennarmen 27 fast igjen. – Hvis du ikke kan innstille skjæredybden fullstendig etter løsning av spennarmen 27, trekker du spennarmen 27 bort fra sagen og svinger den ned. Slipp deretter spennar- men 27 igjen. Gjenta det hele til ønsket skjæredybde kan innstilles. – Hvis du ikke kan fiksere skjæredybden tilstrekkelig etter fasttrekking av spennarmen 27, trekker du spennarmen 27 bort fra sagen og svinger den opp. Slipp deretter spennarmen 27 igjen. Gjenta det hele til skjæredybden er fiksert. Innstilling av gjæringsvinkelen (GKS 55+ G/GKS 55+ GCE) Legg elektroverktøyet helst på frontsiden av vernedekselet

– Løsne vingeskruene 8 og 15. Sving sagen mot siden. Inn- still ønsket mål på skalaen 6. Skru vingeskruene 8 og 15 fast igjen. Merk: Ved gjæringssnitt er skjæredybden mindre enn anvist verdi på skjæredybdeskalaen 28. Innstilling av gjæringsvinkelen (GKS 165) Legg elektroverktøyet helst på frontsiden av vernedekselet

– Løsne vingeskruen 8. Sving sagen mot siden. Innstill øn- sket mål på skalaen 6. Skru vingeskruen 8 fast igjen. Merk: Ved gjæringssnitt er skjæredybden mindre enn anvist verdi på skjæredybdeskalaen 28. Snittmarkeringer Snittmarkering 0° 10 viser sagbladets posisjon ved rettvin- klet snitt. Snittmarkering 45° 9 viser sagbladets posisjon ved 45°-snitt.
