OBJ_BUCH-2175-001.book Page 59 Friday, August 1, 2014 2:12 PM60 | Nederlands 1 609 92A 0LU | (1.8.14) Bosch Power Tools Zagen van non-ferrometaal Opmerking: Gebruik een voor non-ferrometaal geschikt, scherp zaagblad. Dit staat garant voor zuiver zagen en voor- komt vastklemmen van het zaagblad. Geleid het elektrische gereedschap ingeschakeld naar het werkstuk en zaag het voorzichtig aan. Werk vervolgens met weinig voorwaartse kracht en zonder onderbreking verder. Begin bij profielen altijd te zagen aan de smalle zijde, bij U-pro- fielen nooit aan de open zijde. Ondersteun lange profielen om het vastklemmen van het zaagblad en een terugslag van het elektrische gereedschap te voorkomen. Zagen met parallelgeleider (zie afbeelding D) Met de parallelgeleider 11 kunt u nauwkeurig zagen langs een werkstukrand en stroken op dezelfde maat zagen. –Draai de vleugelschroef 7 los en schuif de schaalverdeling van de parallelgeleider 11 door de geleiding in de voet- plaat 14. Stel de gewenste zaagbreedte als schaalverde- lingswaarde bij de desbetreffende zaagmarkering 10 of 9 in, zie het gedeelte „Zaagmarkeringen”. Draai de vleugel- schroef 7 weer vast. Zagen met hulpgeleider (zie afbeelding E) Voor het bewerken van grote werkstukken of het zagen van rechte randen kunt u een plank of een plint als hulpgeleider op het werkstuk bevestigen en de cirkelzaag met de voetplaat langs de hulpgeleider bewegen. Zagen met geleidingsrail (GKS 55+ G/GKS 55+ GCE) (zie afbeelding F) Met de geleidingsrail 30 kunt u in een rechte lijn zagen. De rubber rand langs de geleidingsrail dient als antisplinter- beveiliging, die bij het zagen van houtmaterialen uitsplinteren van het oppervlak voorkomt. Het zaagblad moet daarvoor met de tanden vlak tegen de rubber rand liggen. Voordat er voor de eerste keer wordt gezaagd, moet de rub- ber rand met de geleidingsrail 30 worden aangepast aan de gebruikte cirkelzaag. Leg daarvoor de geleidingsrail 30 met de volledige lengte op een werkstuk. Stel een zaagdiepte van ca. 9 mm en een haakse verstekhoek in. Schakel de cirkelzaag in en geleid deze gelijkmatig en licht duwend in de zaagrich- ting. Met het verbindingsstuk 32 kunnen twee geleidingsrails wor- den gecombineerd. Het spannen gebeurt door middel van de vier bouten in het verbindingsstuk. Onderhoud en service Onderhoud en reiniging Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieope- ningen altijd schoon om goed en veilig te werken. De pendelbeschermkap moet altijd vrij kunnen bewegen en vanzelf kunnen sluiten. Houd daarom de omgeving rond de pendelbeschermkap altijd schoon. Verwijder stof en spanen door uitblazen met perslucht of met een kwast. Zaagbladen zonder bekledingslaag kunnen door middel van een dunne laag zuurvrije olie worden beschermd tegen roest- aanslag. Verwijder de olie weer voor het zagen, omdat het hout anders vlekken krijgt. Hars- of lijmresten op het zaagblad schaden de zaagkwaliteit. Reinig daarom zaagbladen meteen na het gebruik. Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico’s te voorkomen. Klantenservice en gebruiksadviezen Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren. Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het elektrische gereedschap. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Gooi elektrische gereedschappen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude ap- paraten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu ver- antwoorde wijze worden hergebruikt. Wijzigingen voorbehouden. OBJ_BUCH-2175-001.book Page 60 Friday, August 1, 2014 2:12 PMDansk | 61 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Dansk Sikkerhedsinstrukser Generelle sikkerhedsinstrukser til el-værktøj Læs alle sikkerhedsinstrukser og an- visninger. I tilfælde af manglende over- holdelse af sikkerhedsinstrukserne og anvisningerne er der ri- siko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsinstrukser og anvisninger til se- nere brug. Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudre- vet el-værktøj (uden netkabel). Sikkerhed på arbejdspladsen Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dam- pe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhed El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adap- terstik sammen med jordforbundet el-værktøj. Uæn- drede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Ind- trængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i lednin- gen for at trække stikket ud af kontakten). Beskyt led- ningen mod varme, olie, skarpe kanter eller maskinde- le, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsæt- ter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er på- virket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Brug beskyttelsesudstyr og hav altid beskyttelsesbril- ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn af- hængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontrollér, at el-værktø- jet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da det- te øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj el- ler skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en anormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værk- tøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monte- res, er det vigtigt, at dette tilsluttes og benyttes kor- rekt. Brug af en støvopsugning kan reducere støvmæng- den og dermed den fare, der er forbundet støv. Omhyggelig omgang med og brug af el-værktøj Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, el- ler maskinen lægges fra. Disse sikkerhedsforanstaltnin- ger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontrol- ler, om bevægelige maskindele fungerer korrekt og ik- ke sidder fast, og om delene er brækket eller beskadi- get, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktø- jer. ADVARSEL OBJ_BUCH-2175-001.book Page 61 Friday, August 1, 2014 2:12 PM62 | Dansk 1 609 92A 0LU | (1.8.14) Bosch Power Tools Sørg for, at skæreværktøjer er skarpe og rene. Omhyg- geligt vedligeholdte skæreværktøjer med skarpe skære- kanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. Service Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsforskrifter for rundsave Savning FARE: Hold fingrene væk fra saveområdet og savklin- gen. Hold på ekstragrebet eller motorhuset med den anden hånd. Holdes saven med begge hænder, kan disse ikke kvæstes af savklingen. Stik ikke fingrene ind under emnet. Beskyttelsesskær- men kan ikke beskytte dig mod savklingen under emnet. Tilpas snitdybden i forhold til emnets tykkelse. Mindre end en hel tandhøjde skal kunne ses under emnet. Hold aldrig det emne, der skal saves i, i hånden eller hen over benet. Sikre emnet på en stabil holder. Det er vigtigt at fastgøre emnet godt for at minimere fare for kropskontakt, klemning af savkling eller tab af kontrol. Hold altid elværktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme skjulte strømledninger eller maskinens eget kabel. Ved berøring med spændingsførende ledninger bliver også el- værktøjets metaldele spændingsførende, hvilket kan føre til stød. Anvend altid et anslag eller en lige kantføring til læng- deskæring. Dette forbedrer snitnøjagtigheden og reduce- rer muligheden for, at savklingen sætter sig i klemme. Brug altid savklinger i den rigtige størrelse og med pas- sende holderform (f.eks. rombisk eller rund). Savklin- ger, der ikke passer til savens monteringsdele, gør, at du mister kontrollen over maskinen. Anvend aldrig beskadigede eller forkerte savklinge- spændeskiver eller -skruer. Savklinge-spændeskiverne og -skruerne er konstrueret specielt til din sav for at sikre optimal ydelse og driftssikkerhed. Tilbageslag – Årsager og tilsvarende sikkerhedsin- strukser – et tilbageslag er den pludselig reaktion som følge af en fastsiddende, fastklemmende eller forkert indstillet sav- klinge, der medfører, at en ukontrolleret sav løfter sig og bevæger sig ud hen imod betjeningspersonen; – hvis savklingen sætter sig fast eller kommer i klemme i den lukkende savspalte, blokerer den, og motorkraften slår saven tilbage hen imod betjeningspersonen; – drejes savklingen i savsnittet eller indstilles den forkert der, kan tænderne i den bageste kant på savklingen sætte sig fast i emnets overflade, hvorved savklingen bevæger sig ud af savspalten, og saven springer tilbage hen imod betjeningspersonen. Et tilbageslag er en følge af en forkert eller fejlagtig brug af saven. Det kan forhindres ved at træffe egnede sikker- hedsforanstaltninger, der beskrives i det følgende. Hold saven fast med begge hænder og hold dine arme i en position, hvor du kan modstå tilbageslagskræfter- ne. Sørg altid for at stå på siden af savklingen, savklin- gen må aldrig befinde sig i en linje med din krop. Ved et tilbageslag kan saven springe tilbage, dog kan betjenings- personen beherske tilbageslagskræfterne, hvis egnede foranstaltninger er truffet. Sidder savklingen i klemme eller afbryder du arbejdet, slukkes saven og saven holdes roligt i emnet, til sav- klingen er stoppet. Forsøg aldrig at fjerne saven fra emnet eller at trække den tilbage, så længe savklingen bevæger sig, ellers kan der opstå et tilbageslag. Lokali- sér og afhjælp årsagen til, at savklingen sidder i klemme. Ønsker du at starte en sav, der sidder i emnet, centre- res savklingen i savspalten, hvorefter det kontrolleres, at savtænderne ikke sidder fast i emnet. Sidder savklin- gen i klemme, kan den bevæge sig ud af emnet eller føre til et tilbageslag, hvis saven startes igen. Understøt store plader for at reducere risikoen for et tilbageslag som følge af en fastsiddende savklinge. Store plader kan bøje sig under deres egen vægt. Plader skal støttes på begge sider, både i nærheden af savspalten og ved kanten. Anvend ikke uskarpe eller beskadigede savklinger. Savklinger med uskarpe eller forkert indstillede tænder fø- rer til øget friktion, fastklemning af savklingen og tilbage- slag, fordi savspalten er for smal. Spænd snitdybde- og snitvinkelindstillingerne, før sa- vearbejdet påbegyndes. Ændrer indstillingerne sig under savearbejdet, kan savklingen sætte sig i klemme, hvilket kan føre til et tilbageslag. Vær særlig forsigtig, når der saves i bestående vægge eller andre områder, hvor man ikke har direkte indblik. Den neddykkende savklinge kan blokere i forbindelse med savning i skjulte genstande, hvilket kan føre til et tilbage- slag. Funktion af den nederste beskyttelsesskærm Kontrollér altid før brug, at den nederste beskyttelses- skærm lukker korrekt. Anvend ikke saven, hvis den ne- derste beskyttelsesskærm ikke kan bevæges frit og den ikke lukker med det samme. Klem eller bind aldrig den nederste beskyttelsesskærm fast i åben position. Falder saven utilsigtet ned på jorden, kan den nederste be- skyttelsesskærm deformeres. Åben beskyttelsesskærmen med tilbagetræksarmen og sørg for at sikre, at den bevæ- ger sig frit og at hverken savklingen eller andre dele berø- res, uafhængigt af snitvinklerne. OBJ_BUCH-2175-001.book Page 62 Friday, August 1, 2014 2:12 PMDansk | 63 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Kontrollér fjederfunktionen for den nederste beskyt- telsesskærm. Sørg for at få saven vedligeholdt før brug, hvis den nederste beskyttelsesskærm og fjede- ren ikke fungerer korrekt. Beskadigede dele, klæbrige aflejringer eller ophobede spåner er med til, at den neder- ste beskyttelsesskærm arbejder forsinket. Åbn kun den nederste beskyttelsesskærm i særlige si- tuationer som f.eks. „dyk- og vinkelsnit“. Åbn den ne- derste beskyttelsesskærm med tilbagetræknings- håndtaget, og slip det, så snart savklingen er dykket ned i emnet. Ved alle andre saveopgaver skal den neder- ste beskyttelsesskærm fungere automatisk. Saven må kun lægges fra på værktøjsbænken eller gul- vet, hvis den nederste beskyttelsesskærm dækker over savklingen. En ubeskyttet, efterløbende savklinge bevæger saven mod snitretningen og saver i alt, hvad der kommer i nærheden af saven. Overhold savens efterløbs- tid. Ekstra advarselshenvisinnger Stik ikke fingrene ind i spånudkastningsåbningen. Du kan blive kvæstet af roterende dele. Arbejd ikke med saven over hovedhøjde. Da du i denne position ikke har nogen tilstrækkelig kontrol over el-værk- tøjet. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Anvend ikke el-værktøjet stationært. Det er ikke bereg- net til drift med savebord. Anvend ikke savklinger af HSS-stål. Sådanne savklinger kan let brække. Sav ikke i jernmetaller. Glødende spåner kan antænde støvopsugning. Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. Sikr emnet. Et emne holdes bedre fast med spændean- ordninger eller skruestik end med hånden. El-værktøjet må først lægges fra, når det står helt stil- le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. Beskrivelse af produkt og ydelse Læs alle sikkerhedsinstrukser og anvisnin- ger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller al- vorlige kvæstelser. Beregnet anvendelse El-værktøjet er bestemt til- på fast underlag – at udføre læng- de- og tværsnit med lige snitforløb og på gering i træ. Med til- svarende savklinger kan der også saves i tyndvæggede ikke- jernholdige metaller som f.eks. profiler. Det er ikke tilladt at bearbejde jernholdige metaller. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Indstillingshjul omdrejningstal (GKS 55+ GCE) 2 Start-stop-kontakt 3 Kontaktspærre til start-stop-kontakt 4 Unbraconøglen 5 Spindel-låsetaste 6 Skala geringsvinkel 7 Vingeskrue til parallelanslag 8 Vingeskrue til indstilling af geringsvinkel 9 Snitmarkering 45° 10 Snitmarkering 0° 11 Parallelanslag* 12 Pendulbeskyttelsesskærm 13 Indstillingsarm til pendulbeskyttelseskappe 14 Grundplade 15 Vingeskrue til indstilling af geringsvinkel (GKS 55+ G/GKS 55+ GCE) 16 Spånudkast 17 Beskyttelsesskærm 18 Håndgreb (isoleret gribeflade) 19 Ekstrahåndtag (isoleret gribeflade) 20 Spændeskrue med skive 21 Spændeflange 22 Rundsavklinge* 23 Holdeflange 24 Savespindel 25 Fastgørelsesskrue til opsugningsadapter* 26 Opsugningsadapter* 27 Spændegreb til indstilling af snitdybde 28 Snitdybdeskala 29 Skruetvingepar** 30 Styreskinne* 31 Opsugningsslange* 32 Forbindelsesstykke* *Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo- res tilbehørsprogram. **almindelig (følger ikke med maskinen) OBJ_BUCH-2175-001.book Page 63 Friday, August 1, 2014 2:12 PM64 | Dansk 1 609 92A 0LU | (1.8.14) Bosch Power Tools Tekniske data Støj-/vibrationsinformation Det svingningsniveau, der er angivet i nærværende instruktio- ner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelast- ningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving- ningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan fø- re til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Håndrundsav GKS 165 GKS 55+ G GKS 55+ GCE Typenummer 3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1.. Nominel optagen effekt W 1100 1200 1350 Omdrejningstal, ubelastet min

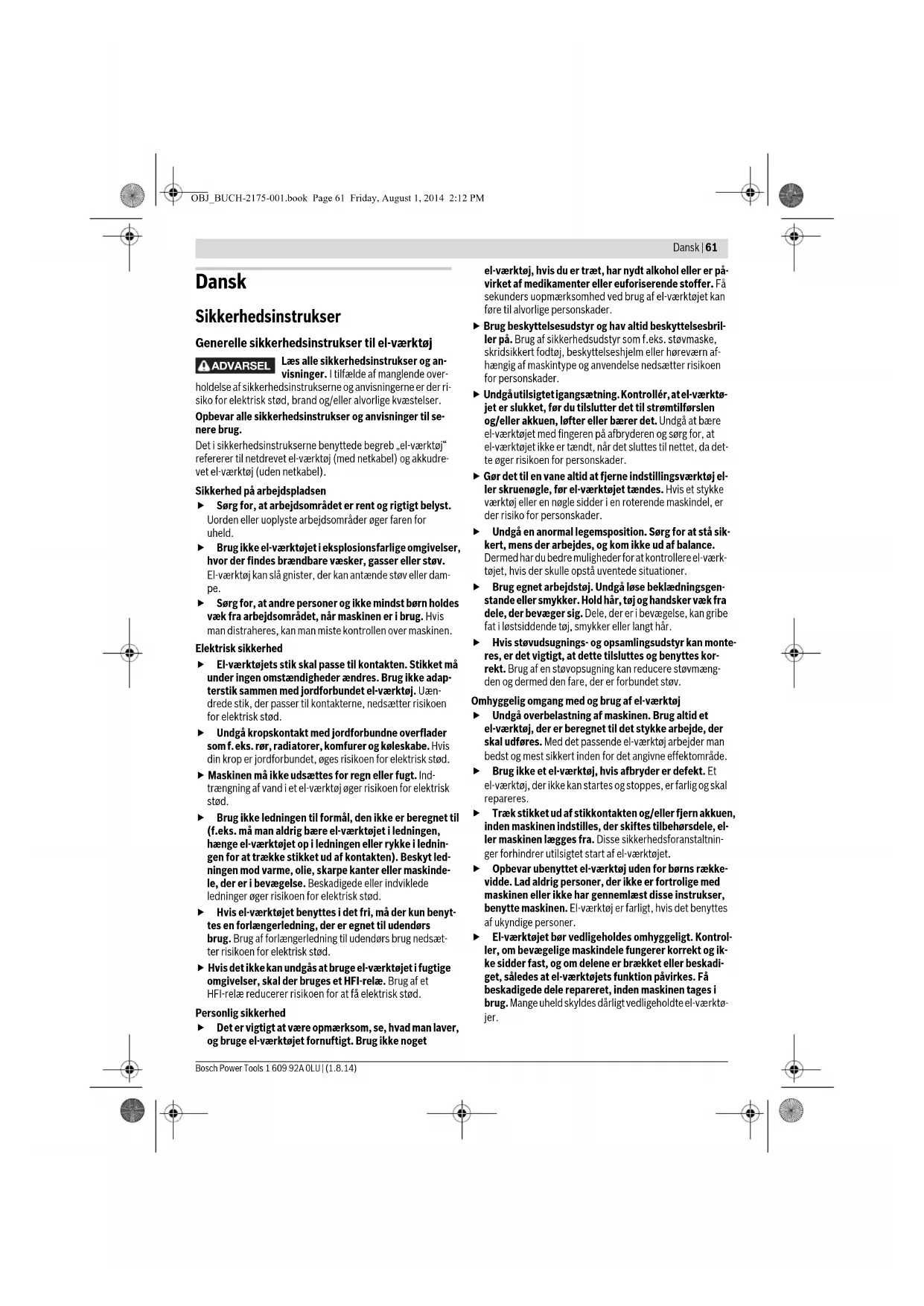

Startstømsbegrænsning

Mål grundplade mm 235 x 138 x 8 252 x 194 x 8,5 252 x 194 x 8,5 Savklingediameter mm 165 165 165 Holdeboring mm 20 20 20 Vægt svarer til EPTA-Procedure 01/2003 kg 3,6 3,8 3,8 Beskyttelsesklasse / II / II / II Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. Støjemissionsværdier bestemt iht. EN 60745-2-5.

GKS 165 GKS 55+ G GKS 55+ GCE

3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1.. Værktøjets A-vurderede lydtryk- niveau er typisk Lydtrykniveau Lydeffektniveau Usikkerhed K Brug høreværn! dB(A) dB(A)

Samlet svigningsværdi a

(vektor- sum i tre retninger) og usikkerhed K fundet iht. EN 60745: Savning af træ:

Montering Isætning/udskiftning af rundsavklinge Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Brug beskyttelseshandsker, når savklingen monteres. Berøring med savklingen er forbundet med kvæstelsesfa- re. Benyt kun savklinger, der lever op til de tekniske data i denne betjeningsvejledning. Anvend under ingen omstændigheder slibeskiver som indsatsværktøj. Savklinge vælges En oversigt over anbefalede savklinger findes bag i denne vej- ledning. Savklinge demonteres (se Fig. A) El-værktøjet skal helst lægges fra på motorhusets frontside, når værktøj skal skiftes. – Tryk tasten til spindellåsen 5 og hold den trykket ned. Betjen kun spindellåsetasten 5, når savspindlen står stille. Ellers kan el-værktøjet blive beskadiget. – Drej spændeskruen 20 ud i drejeretningen med unbra- konøglen 4. – Sving pendulbeskyttelsesskærmen 12 tilbage og hold fast i den. – Fjern spændeflangen 21 og savklingen 22 fra savspindlen

Savklinge monteres (se Fig. A) El-værktøjet skal helst lægges fra på motorhusets frontside, når værktøj skal skiftes. – Rengør savklingen 22 og alle spændedele, der skal monte- res. – Sving pendulbeskyttelsesskærmen 12 tilbage og hold fast i den. – Anbring savklingen 22 på holdeflangen 23. Tændernes skæreretning (pilretning på savklingen) og drejeret- ningspilen på beskyttelsesskærmen 17 skal stemme over- ens. –Sæt spændeflangen 21 på og skru spændeskruen 20 i i drejeretningen . Kontrollér, at holdeflange 23 og spæn- deflange 21 er monteret rigtigt. – Tryk tasten til spindellåsen 5 og hold den trykket ned. – Spænd spændeskruen 20 fast i drejeretning med un- brakonøglen 4. Fastspændingsmomentet skal være 6–9 Nm, det svarer til håndfast plus ¼ omdrejning. Støv-/spånudsugning Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Be- røring eller indånding af støv kan føre til allergiske reaktio- ner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). As- bestholdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materia- let. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materia- ler, der skal bearbejdes. Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Montering af adapter til støvopsugning (se Fig. B) – Anbring opsugningsadapteren 26 på spånudkastet 16, til den falder i hak. Sikre opsugningsadapteren 26 desuden med skruen 25. Til opsugningsadapteren 26 kan en opsugningsslange med en diameter på 35 mm tilsluttes. Opsugningsadapteren må ikke være monteret uden til- sluttet støvsuger. Ellers kan opsugningskanalen tilstop- pes. En støvpose må ikke tilsluttes til opsugningsadapte- ren. Ellers kan opsugningssystemet tilstoppes. Opsugningsadapteren 26 skal rengøres med regelmæssige mellemrum for at sikre en optimal opsugning. Opsugning med fremmed støvsuger Forbind opsugningsslangen 31 med en støvsuger (tilbehør). En oversigt over tilslutning af forskellige støvsugere findes ba- gest i denne vejledning. Eæl-værktøjet kan tilsluttes direkte til stikdåsen på en almin- delig Bosch støvsuger med fjernbetjening. Denne starter automatisk, når el-værktøjet tændes. Støvsugeren skal være egnet til det materiale, som skal opsu- ges. Anvend en specialstøvsuger til opsugning af særligt sund- hedsfarligt, kræftfremkaldende eller tørt støv. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2175-001.book Page 65 Friday, August 1, 2014 2:12 PM66 | Dansk 1 609 92A 0LU | (1.8.14) Bosch Power Tools Brug Funktioner Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Snitdybde indstilles (se Fig. C) Tilpas snitdybden i forhold til emnets tykkelse. Mindre end en hel tandhøjde skal kunne ses under emnet. – Løsne spændegrebet 27. Til en mindre snitdybde fjernes saven fra grundpladen 14, til en større snitdybde trykkes saven hen mod grundpladen 14. Indstil det ønskede mål på snitdybdeskalaen. Spænd spændegrebet 27 igen. – Kan du ikke indstille snitdybden helt, når spændearmen er løsnet 27, trækkes spændearmen 27 væk fra saven og svinges ned. Slip spændearmen 27 igen. Gentag denne proces, til den ønskede snitdybde er indstillelig. – Kan du efter spænding af spændearmen 27 ikke fastgøre snitdybden tilstrækkeligt, trækkes spændearmen 27 væk fra saven og svinges op. Slip spændearmen 27 igen. Gen- tag denne proces, til snitdybden er fastgjort. Indstilling af geringsvinkel (GKS 55+ G/GKS 55+ GCE) El-værktøjet skal helst lægges fra på beskyttelsesskærmens frontside 17. – Løsne vingeskruerne 8 og 15. Sving saven ud til siden. Ind- stil det ønskede mål på skalaen 6. Skru vingeskruerne 8 og 15 fast igen. Bemærk: Ved geringssnit er snitdybden mindre end den viste værdi på snitdybdeskalaen 28. Indstilling af geringsvinkel (GKS 165) El-værktøjet skal helst lægges fra på beskyttelsesskærmens frontside 17. – Løsne vingeskruen 8. Sving saven ud til siden. Indstil det ønskede mål på skalaen 6. Skru vingeskruen 8 fast igen. Bemærk: Ved geringssnit er snitdybden mindre end den viste værdi på snitdybdeskalaen 28. Snitmarkeringer Snitmarkeringen 0° 10 viser savklingens position ved et ret- vinklet snit. Snitmarkeringen 45° 9 viser savklingens position ved 45°-snit. – Til et målnøjagtigt snit positioneres rundsaven på emnet, som vist på billedet. Du skal helst gennemføre et prøvesnit. Ibrugtagning Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktø- jets typeskilt. El-værktøj til 230V kan også tilsluttes 220 V. Tænd/sluk – El-værktøjet tages i brug ved først at aktivere kontakt- spærren 3 og herefter trykke på start-stop-kontakten 2 og holde den nede. – El-værktøjet slukkes ved at slippe start-stop-kontakten 2. Bemærk: Af sikkerhedstekniske grunde kan start-stop-kon- takten 2 ikke fastlåses; den skal trykkes ned og holdes nede, så længe saven er i drift. Indstilling af omdrejningstal (GKS 55+ GCE) Stillehjulet til indstilling af omdrejningstallet 1 bruges til at indstille det nødvendige omdrejningstal – også under driften. Det nødvendige omdrejningstal afhænger af den benyttede savklinge og det materiale, som der skal saves i (se savklinge- oversigt i slutningen af denne vejledning). Udløbsbremse (GKS 55+ G/GKS 55+ GCE) En integreret udløbsbremse forkorter savklingens efterløb, når el-værktøjet slukkes. Startstømsbegrænsning (GKS 55+ GCE) Den elektroniske startstrømsbegrænsning begrænser ydel- sen, når el-værktøjet tændes, og muliggør driften til en 16 A-sikring. Konstantelektronik (GKS 55+ GCE) Konstantelektronik holder det indstillede omdrejningstal mel- lem ubelastet og belastet tilstand næsten konstant. Arbejdsvejledning Beskyt savklingerne mod stød og slag. Før el-værktøjet jævnt og med let skub i snitretning. For stærk fremføring forringer indsatsværktøjets levetid betydeligt og kan beskadige el-værktøjet. Saveevnen og snitkvaliteten afhænger i væsentlig grad af sav- klingens tilstand og tandform. Anvend derfor kun skarpe sav- klinger, som er egnet til det materiale, som der skal saves i. Savning i træ Det rigtige valg af savklingen retter sig efter træart, trækvali- tet og om der skal gennemføres længde- eller tværsnit. Ved længdesavning af gran opstår der lange, spiralformede spåner. Bøge- og egestøv er specielt sundhedsfarligt, arbejd derfor kun med støvopsugning. Savning i ikke-jernholdigt metal Bemærk: Anvend kun en skarp savklinge, der er egnet til ik- ke-jernholdigt metal. Dette sikrer et rent snit og forhindrer, at savklingen sammenklæbes. Før el-værktøjet i tændt tilstand mod emnet og forsav det for- sigtigt. Fortsæt herefter arbejdet med lille fremføring og uden afbrydelse.
