INSTRUKCJA OBSŁUGI GKS 55 BOSCH

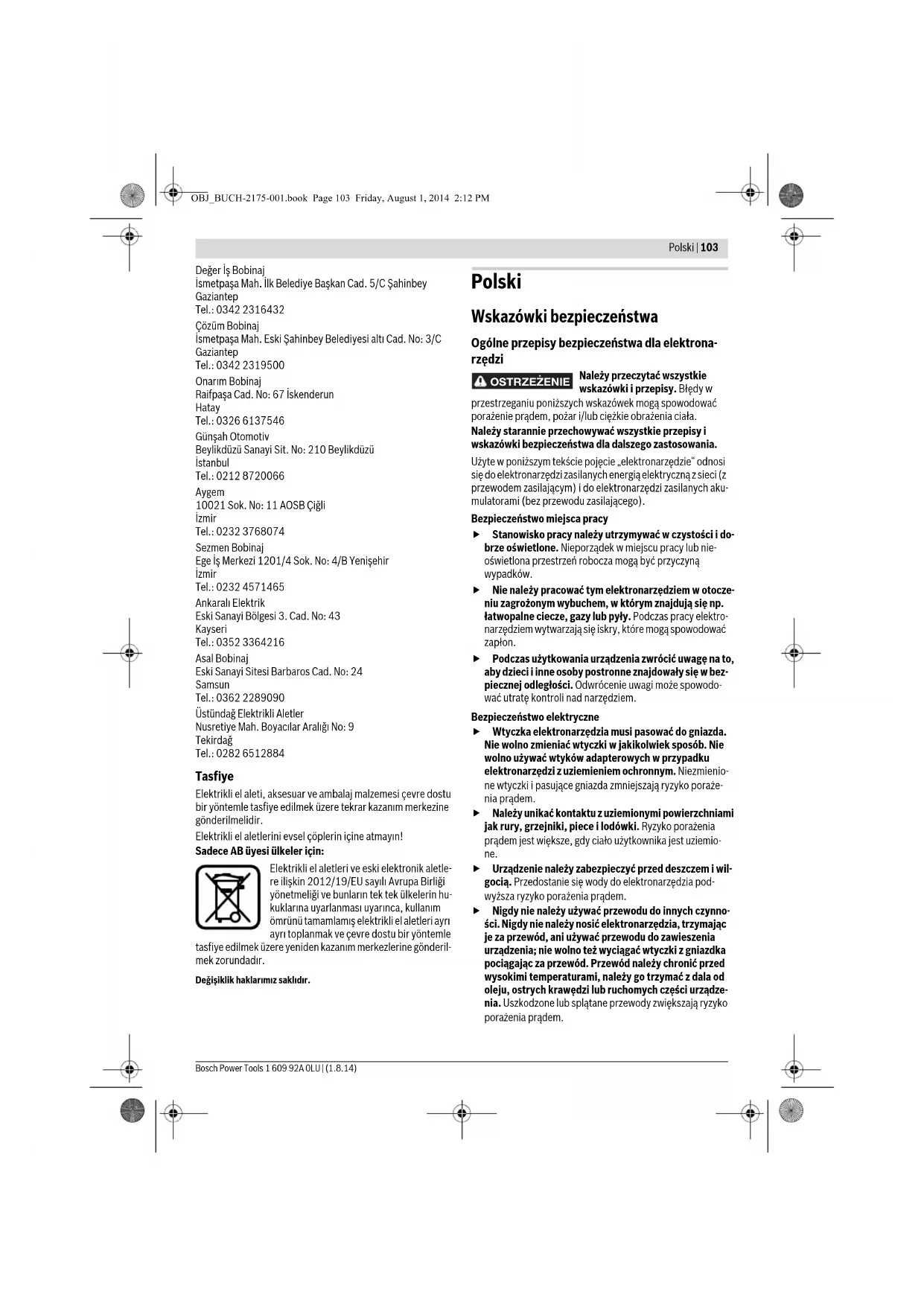

Wskazówki bezpieczeństwa
Ogólne przepisy dla elektronarzędzi
OSTRZEŻENIE
Należy przeczytać wszystkie wskazówki i przepisy. Błędy w
przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
Użyte w poniższym tekście pojęcie „elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).
Bezpieczeństwo miejsca pracy
▹ Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków. - Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon. Podczas użytkowania urządzenia zwracaj uwagę na to, aby osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.
Bezpieczeństwo elektryczne
Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece, lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione. Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem. Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.
W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. Jeśli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowoprądowego. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem.
Bezpieczeństwo osób
Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może być przyczyną poważnych obrażeń ciała. Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego - maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) - zmniejsza ryzyko obrażeń. Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączania do prądu wyłączonego narzędzia, może stać się przyczyną wypadków. Przed włączeniem elektronarzędzia, należy usunąć narzędzia nastawcze lub klucz. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia, mogą doprowadzić do obrażeń ciała. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.
Prawidłowa obsługa i eksploatacja elektronarzędzi
Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej.
Nie należy używać elektronarzędzia, którego włącznik/włącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy przy narzędziem, należy wyjąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu się elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który mógłby wpłynąć na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi. Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeśli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się prowadzi. Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.
Serwis
Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
Wskazówki dotyczące bezpieczeństwa pracy z pilarkami tarczowymi
Proces cięcia
NIEBEZPIECZEŃSTWO: Ręce należy trzymać z dala od obszaru pracy pilarki i zachować bezpieczną odległość od poruszającej się tarczy. Drugą rękę należy trzymać na uchwycie dodatkowym lub obudowie silnika. Trzymając piłę oburacz, można uniknąć skaleczenia rąk przez tarczę tnącą. Nie wkładać rąk pod obrabiany przedmiot. Pod obrabianym materiałem osłona tarczy nie chroni przed skaleczeniem. Głębokość cięcia musi być nastawiona zgodnie z grubością przecinanego materiału. Ostrza piły powinny wystawać na swojej wysokości poza materiał. W żadnym wypadku nie wolno przytrzymywać przecinanego przedmiotu ręką, ani trzymać go na kolanach. Obrabiany przedmiot należy stabilnie umieścić na stałym podłożu. Właściwe zamocowanie obrabianego przedmiotu jest bardzo istotne, gdyż dzięki temu można zmini
Polski|105
malizować niebezpieczeństwo, w przypadku kontaktu z ciałem użytkownika, zablokowania się brzeszczotu lub utraty kontroli nad sytuacją.
Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy chwytać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem przewodzącym prąd może spowodować przeniesienie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym. Do cięć wzdłużnych należy używać prowadnicy materiału lub prostej listwy albo szyny. Wpłynie to na zwiększenie precyzji cięcia i zmniejszy prawdopodobieństwo zablokowania się tarczy. Należy zawsze stosować tarcze tnące o właściwym rozmiarze i odpowiedniej średnicy wewnętrznej (np. w kształcie rombu lub okręgu). Tarcze tnące, które nie odpowiadają danemu typowi pilarki, nie zapewniają dokładnego ruchu obrotowego i prowadzą do utraty kontroli nad elektronarzędziem. W żadnym wypadku nie wolno stosować uszkodzonych lub nieodpowiednich podkładek lub śrub, mocujących tarczę. Tylko podkładki i śruby, skonstruowane specjalnie dla danej piły, zapewniają optymalną wydajność i bezpieczeństwo pracy. Odrzut - przyczyny i odpowiednie wskazówki bezpieczeństwa
- Odrzut jest nagłą reakcją pilarki na zaciśnięcie się, zablokowanie lub niewłaściwe wyważenie tarczy tnącej, które powoduje, że pilarka, nad którą utracona została kontrola, unosi się i wykonuje gwałtowny ruch w kierunku osoby obsługującej;
- gdy tarcza tnąca zaciśnie się lub zahaczy w rzazie, dochodzi do blokady, a siła silnika odrzuca pilarkę w kierunku operatora;
- jeżeli tarcza tnąca przechyli się w rzazie lub jest niewłaściwie wyważona, zęby tylnej krawędzi tnącej mogą zablokować się w obrabianym materiale, wskutek czego tarcza tnąca wyskoczy z rzazu, a pilarka odskoczy w kierunku osoby obsługującej.
Odrzut jest następstwem niewłaściwego lub niezgodnego z przeznaczeniem użycia pilarki. Można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności.
Pilarkę należy mocno trzymać oburącz, a ręce ustawić w pozycji umożliwiającej złagodzenie odrzutu. Należy zawsze znajdować się z boku tarczy tnącej; tarcza nie powinna się nigdy znaleźć w jednej linii z ciałem użytkownika. W przypadku odrzutu piła może zostać odrzucona do tyłu, osoba obsługująca może jednak zapanować nad siłami odrzutu przez zachowanie odpowiednich środków ostrożności. W przypadku zaklinowania się tarczy pilarskiej lub przerwy w cięciu należy wyłączyć piłę i przytrzymać przedmiot obrabiany aż do momentu całkowitego zatrzymania się tarczy pilarskiej. Nie należy nigdy usuwać przedmiotu obrabianego, dopóki tarcza całkowicie
się nie zatrzyma. W przeciwnym wypadku może wystąpić odrzut. Należy wykryć i usunąć przyczynę zaklinowania się tarczy pilarskiej.
- Jeżeli istnieje konieczność uruchomienia pilarki, która tkwi w obrabianym materiale, należy wycentrować tarczę tnącą w szczelinie i skontrolować, czy tarcza nie zahaczyła się o materiał. Jeżeli tarcza tnąca jest zablokowana w materiale, może zostać wyrzucona i spowodować odrzut pilarki. Duże płyty należy przed obróbką podeprzeć – zmniejszy to ryzyko odrzutu, spowodowanego zaklinowaniem tarczy tnącej. Duże płyty mogą się uginać pod ciężarem własnym. Płyty należy podeprzeć z obu stron, zarówno w pobliżu linii cięcia, jak i krawędzi. Nie należy używać tępych lub uszkodzonych tarcz tnących. Tarcze tnące z tępymi lub niewłaściwie ustawionymi zębami powodują – przy zbyt wąskim rowku – zwiększone tarcie, zaklinowanie się tarczy w materiale i odrzut. Głębokość i kąt cięcia powinny zostać ustawione przed rozpoczęciem cięcia. Zmiana nastaw podczas pracy może prowadzić do zaklinowania się tarczy tnącej i odrzutu. Należy zachować szczególną ostrożność podczas wykonywania cięć w ścianach lub operowania w innych niewidocznych obszarach. Zagłębiając się w materiale, tarcza pilarska może spowodować odrzut pilarki po natrafieniu na ukryte obiekty.
Funkcje dolnej pokrywy ochronnej
Przed każdym użyciem pilarki należy sprawdzić, czy osłona dolna wraca do położenia początkowego, zakrywając w pełni ostrze. Nie wolno używać pilarki, jeżeli osłona dolna nie porusza się swobodnie, czas jej zamykania budzi zastrzeżenia (powinna ona zamykać się natychmiast). W żadnym wypadku nie wolno blokować lub przywiązywać dolnej osłony w położeniu otwartym. Upadek pilarki może spowodować wygięcie się osłony dolnej. Osłonę należy otworzyć, użyć dźwigni i sprawdzić, czy porusza się swobodnie. Następnie należy przetestować wszystkie kąty i głębokości cięcia – czy osłona nie dotyka tarczy tnącej ani innych elementów pilarki. Należy sprawdzić funkcjonowanie sprężyny osłony dolnej. Jeżeli funkcjonowanie osłony lub jej sprężyny budzi zastrzeżenia, należy pilarkę poddać naprawie. Uszkodzone elementy, kleiste osady lub nawarstwione żywice spowalniają ruch osłony. – Osłonę dolną otwierać ręcznie wyłącznie podczas wykonywania specjalnych cięć, takich jak „cięcia wgłębne i cięcia pod kątem”. Otworzyć w tym celu dolną osłonę za pomocą dźwigni i puścić ją wtedy, kiedy narzędzie robocze zagłębi się w części obrabianej. Podczas wszystkich innych cięć dolna osłona pracuje automatycznie. – Nie należy odkładać pilarki na stół warsztatowy ani na podłogę, jeżeli tarcza tnąca nie jest zasłonięta osłoną. Niezabezpieczona tarcza, która porusza się siłą bezwładności, powoduje ruch pilarki w kierunku przeciwnym do kierunku cięcia i przecina wszystkie napotkane obiekty. Należy zwrócić uwagę na czas wybiegu pilarki.
Dodatkowe wskazówki bezpieczeństwa
Nie wkładać rąk do wyrzutnika wiórów. Istnieje niebezpieczeństwo skaleczenia przez obracające się elementy. Nie wolno pracować pilarką, trzymając ją nad głową. Ten rodzaj pracy nie zapewnia wystarczającej kontroli nad elektronarzędziem. Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wcięcie w przewód wodociągowy powoduje szkody rzeczowe lub może spowodować porażenie elektryczne. Nie stosować elektronarzędzia stacjonarnie. Nie jest ono przystosowane do pracy na stole pilarskim. Nie należy stosować pił tarczowych z wysokostopowej stali szybkotnącej (HSS). Piły tego rodzaju łatwo się łamią. Nie wolno ciąć metali żelaznych. Rozżarzone wióry mogą spowodować zapłon systemu odsysania pyłu. Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zadbać o stabilną pozycję. Elektronarzędzie prowadzone oburącz jest bezpieczniejsze. Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.
Opis urządzenia i ich zastosowania
Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Użycie zgodne z przeznaczeniem
Elektronarzędzie przeznaczone jest do wzdłużnego i poprzecznego cięcia drewna po linii prostej i pod kątem, z wykorzystaniem powierzchni oporowej. Po wyposażeniu elektronarzędzia w odpowiednią piłę, możliwe jest cięcie cienkich metali nieżelaznych, np. profili.
Obróbka metali żelaznych jest niedozwolona.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.
1 Gałka wstępnego wyboru prędkości obrotowej (GKS 55+ GCE) 2 Włącznik/wyłącznik 3 Blokada włącznika/wyłącznika 4 Klucz szczękowy 5 Przycisk blokady wrzeciona 6 Skala kąta ukosu 7 Śruba motylkowa do prowadnicy równoległej 8 Śruba motylkowa do ustawiania kąta cięcia 9 Wskaźnik cięcia pod kątem 45°
10 Wskaźnik cięcia pod kątem 0°
11 Prowadnica równoległa
12 Osłona wahliwa (dolna)
13 Dźwignia przyestawna osłony wahliwej
14 Płyta główna
15 Śruba motylkowa do regulacji kąta cięcia (GKS 55+ G/GKS 55+ GCE)
16 Wyrzut wiórów
17 Osłona (pokrywa ochronna)
18 Rękojeść (pokrycie gumowe)
19 Uchwyt dodatkowy (pokrycie gumowe)
20 Śruba mocująca z podkładką
21 Podkładka mocująca
22 Piła tarczowa*
23 Tulejka mocująca
24 Wrzeciono
25 Śruba mocująca do przystawki do odsysania pyłu
26 Przystawka do odsysania pyłu
27 Dźwignia wstępnego wyboru głębokości cięcia
28 Podziałka głębokości cięcia
29 Para ścisków stolarskich
30 Szyna prowadząca
31 Wąż odsysający
32 Złączka
a Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.
dostępny w handlu (nie zawarty w zakresie dostawy)
Polski | 107
Dane techniczne
| Reczna pilarka tarczowa | GKS 165 | GKS 55+ G | GKS 55+ GCE |
| Numer katalogowy | 3601 F76 1.. 3601 F82 0.. 3601 F82 1.. |
| Moc znamionowa | W 1100 1200 1350 |
| Prędkość obrotowa bez obłowenia | min-1 | 4900 4900 2100-4700 |
| maks. glówność&Ciecia przy srednicy tarczy 165 mm | | | | |
| -katuciosu 0° | mm | 66 | 63 | 63 |
| -katuciosu 45° | mm | 47 | 47,5 | 47,5 |
| Blokada wrzeciona | ● | ● | | |
| Wstepny wybor prȩdkość obrotowej | | - | - | ● |
| System Constant Electronic | | - | - | ● |
| Ogranicznik przy do Rozruchowego | | - | - | ● |
| Hamulec wybiegowy | | - | ● | ● |
| Płyta podstawy | mm | 235 x 138 x 8 | 252 x 194 x 8,5 | 252 x 194 x 8,5 |
| Średnica tarczy pilarskiej | mm | 165 | 165 | 165 |
| Średnica wewétrzna tarczytnacej | mm | 20 | 20 | 20 |
| Ciezar odpowiednio do EPTA-Procedure 01/2003 | kg | 3,6 | 3,8 | 3,8 |
| Klasa ochryny | | ☐/II | ☐/II | ☐/II |
Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla danego kraju dane te mogą się różnić.
Informacja na temat hałasu i wibracji
| Emisja hałasu została okresłona zgodnia z EN 60745-2-5. | GKS 165 | GKS 55+ G | GKS 55+ GCE |
| | 3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1.. |
| Typowy dla danego urzadzenia, okresłony wg skali A poziom hałasuemitowanego przyte to urzadzionewynosi standardowo |
| Poziom ci内分泌ia akustyczne | dB(A) | 89 | 89 | 86 |
| Poziom mocy akustycznej | dB(A) | 100 | 100 | 97 |
| Będ pomiaru K | dB | 3 | 3 | 3 |
| Naleźystosować srodki ochronnestichu! |
| Wartosci sączne drgań (suma wektorowa z trzech kierunkowy)iNie pewnosć pomiaru K oznaczone zgodnia z norma EN 60745:ciecie w drewnie: |
| \( a_h \) | \( m/s^2 \) | 4,0 | 4,0 | < 2,5 |
| K | \( m/s^2 \) | 1,5 | 1,5 | 1,5 |
| ciecie w metalu: |
| \( a_h \) | \( m/s^2 \) | < 2,5 | < 2,5 | < 2,5 |
| K | \( m/s^2 \) | 1,5 | 1,5 | 1,5 |
108 | Polski
Poziom drgań podany w tych wskazówkach został zmierzony zgodnie z wymaganiami normy EN 60745 dotyczącej procedury pomiarów i może być użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.
Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeżeli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.
Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób rzeczywista (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.
Deklaracja zgodności
C
Oświadczamy z pełną odpowiedzialnością, że produkt przedstawiony w rozdziale „Dane techniczne" odpowiada wymaganiom następujących dyrektyw: 2011/65/UE, 2014/30/UE, 2006/42/WE wraz ze zmianami oraz następujących norm: EN 60745-1, EN 60745-2-5.
Dokumentacja techniczna (2006/42/WE): Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY
Mocowanie/wymiana tarczy tnącej
Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. Podczas montażu tarczy pilarskiej używać rękawic ochronnych. Przy kontakcie z tarczą pilarską istnieje niebezpieczeństwo zranienia. Stosować należy wyłącznie tarcze pilarskie, których parametry są zgodne z danymi znamionowymi podanymi w niniejszej instrukcji obsługi. W żadnym wypadku nie wolno używać tarcz szlifierskich jako narzędzi roboczych.
Wybór tarczy tnącej
Lista zalecanych tarcz tnących znajduje się na końcu niniejszej instrukcji.
Demontaż tarczy tnącej (zob. rys. A)
W celu wymiany narzędzia roboczego najlepiej jest położyć elektronarzędzie na przedniej części obudowy silnika.
- Nacisnąć przycisk blokady wrzeciona 5 i przytrzymać w tej pozycji. Przycisku blokady wrzeciona 5 wolno naciskać tylko przy nieruchomym wrzecionie. W przeciwnym wypadku możesz uszkodzić elektronarzędzie. - Wykręcić za pomocą klucza sześciokątnego 4 nakrętkę mocującą 20, obracając w kierunku przeciwnym do ruchu wskazówek zegara.
- Odchylić osłonę 12 do tyłu i przytrzymać. Zdjąć podkładkę mocującą 21 i tarczę tnącą 22 z wrzeciona 24.
Mocowanie tarczy tnącej (zob. rys. A)
W celu wymiany narzędzia roboczego najlepiej jest położyć elektronarzędzie na przedniej części obudowy silnika. Oczyścić tarczę 22 i wszystkie elementy mocujące. - Odchylić osłonę 12 do tyłu i przytrzymać. Wstawić tarczę tnącą 22 na tulejkę mocującą 23. Kierunek cięcia zębów (ukazany przez strzałkę umieszczoną na tarczy) musi być zgodny z kierunkiem wskazanym przez strzałkę umieszczoną na osłonie 17. Nałożyć podkładkę mocującą 21, po czym nakręcić śrubę mocującą 20, obracając w kierunku przeciwnym do ruchu wskazówek zegara. Należy przy tym zwrócić uwagę na właściwe położenie podkładki mocującej 21 i tulei mocującej 23. - Nacisnąć przycisk blokady wrzeciona 5 i przytrzymać w tej pozycji. - Za pomocą klucza sześciokątnego 4 dociągnąć śrubę mocującą 20, obracając w kierunku zgodnym z ruchem wskazówek zegara. Moment dociągania powinien wynosić 6-9 Nm, czyli dokręcić do oporu plus 1/2 obrotu/obrotów.
Odsysanie pyłów/wiórów
Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.
Pyły niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub wdychanie ich może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.
- W razie możliwości należy stosować odsysanie pyłu dostosowane do rodzaju obrabianego materiału. Należy zawsze dbać o dobrą wentylację stanowiska pracy. Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.
Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki. Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.
Montaż adaptera do odsysania pyłów (zob. rys. B)
- Nałożyć przystawkę do odsysania pyłu 26 na wyrzut wiórów 16 aż zaskoczy blokada. Przymocować dodatkowo przystawkę 26 za pomocą śruby 25. Do przystawki do odsysania pyłu 26 można podłączyć wąż odsysający o średnicy 35 mm. Nie wolno montować przystawki do odsysania pyłu bez podłączonego zewnętrznego źródła odsysania pyłu. Może dojść do zatkania się kanału ssącego.
- Nie wolno montować worka na pył na przystawkę do odsysania pyłu. Może dojść do zatkania się całego systemu odsysania pyłów.
Aby zagwarantować optymalną wydajność odsysania, należy regularnie czyścić przystawkę do odsysania pyłu 26.
Odsysanie zewnętrzne
Połączyć wąż 31 z odkurzaczem (osprzęt). Sposoby przyłączenia do różnych odkurzaczy umieszczone zostały na końcu niniejszej instrukcji.
Elektronarzędzie może być zasilane bezpośrednio przez gniazdo wtykowe uniwersalnego odkurzacza firmy Bosch ze zdalnym włączaniem. Odkurzacz uruchamiany jest wówczas automatycznie w momencie załączenia zasilania w elektronarzędziu.
Odkurzacz musi być dostosowany do rodzaju obrabianego materiału.
Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów rakotwórczych należy używać odkurzacza specjalnego.
Praca
Rodzaje pracy
Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.
Ustawianie głębokości cięcia (zob. rys. C)
Głębokość cięcia musi być ustawiona zgodnie z grubością przycinanego materiału. Ostrza piły powinny wystawać na swojej wysokości poza materiał. Zwolnić dźwignię mocującą cięcia, należy podnieść piłkę, odciągając od podstawy 14. Aby zwiększyć głębokość cięcia, należy opuścić piłkę w kierunku podstawy 14. Ustawić właściwą głębokość cięcia, posługując się podziałką i ponownie mocno naciągnąć dźwignię mocującą 27. Jeżeli po zwolnieniu dźwigni 27 głębokość cięcia nie daje się ustawić całkowicie, należy odciągnąć dźwignię 27 od piłki i przesunąć ją w dół. Ponownie zwolnić dźwignię 27. Kroki te powtarzać kilkakrotnie, aż do ustawienia pożądanej głębokości cięcia.
Jeżeli po dociągnięciu dźwigni 27, głębokość cięcia nie da się wystarczająco zablokować, należy odciągnąć dźwignię 27 od piłki i przesunąć ją w dół. Ponownie zwolnić dźwignię 27. Kroki te powtarzać kilkakrotnie, aż do zablokowania pożądanej głębokości cięcia.
Ustawianie kąta ukosu (GKS 55 + G / GKS 55 + GCE)
Najlepiej jest ułożyć elektronarzędzie na przedniej części pokrywy 17. - Poluzować śruby motylkowe 8 i 15. Odchylić na bok piłkę i ustawić na podziałce 6 pożądany kąt cięcia. Ponownie dociągnąć śruby motylkowe 8 i 15. Wskazówka: W czasie wykonywania cięć skośnych, głębokość cięcia jest w rzeczywistości mniejsza, niż wartość ukazana na podziałce 28.
Ustawianie kąta ukosu (GKS 165)
Najlepiej jest ułożyć elektronarzędzie na przedniej części pokrywy 17. - Poluzować śrubę motylkową 8. Odchylić na bok piłkę i ustawić na podziałce 6 pożądany kąt cięcia. Ponownie dokręcić śrubę motylkową 8.
Wskazówka: W czasie wykonywania cięć skośnych, głębokość cięcia jest w rzeczywistości mniejsza, niż wartość ukazana na podziałce 28.
Wskaźniki cięcia
Wskaźnik cięcia 0° 10 ukazuje ustawienie tarczy przy cięciu pod kątem prostym. Wskaźnik cięcia pod kątem 45° 9 ukazuje pozycję tarczy przy cięciu pod kątem 45° .
- Dla wykonania precyzyjnego cięcia należy przyłożyć piłkę do elementu obrabianego tak, jak pokazano na rysunku. Najlepsze efekty osiągnie się, jeśli przeprowadzi się uprzednio cięcie próbne.
Uruchamianie
- Należy zwrócić uwagę na napięcie sieci! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzia przeznaczone do pracy pod napięciem 230 V można przyłączać również do sieci 220 V.
Włączanie/wyłączanie
- Aby włączyć elektronarzędzie, należy najpierw zwolnić blokadę 3, a następnie wcisnąć włącznik/wyłącznik 2 i przytrzymać go w tej pozycji.
- Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik 2.
110|Polski
Wskazówki: Ze względów bezpieczeństwa włącznik/wyłącznik 2 nie może zostać zablokowany do pracy ciągłej. Przezaczy czas obróbki musi być kontrolowany przez obsługującego.
Wstępny wybór prędkości obrotowej (GKS 55+GCE)
Przy pomocy pokrętła regulatora można dokonać regulacji prędkości obrotowej (także w czasie biegu).
Wymagana prędkość obrotowa uzależniona jest od rodzaju użytej tarczy i od rodzaju obrabianego materiału (zob. zestawienie tarcz, umieszczone na końcu niniejszej instrukcji).
Hamulec wybiegowy (GKS 55 + G/GKS 55 + GCE)
Wbudowany hamulec wybiegowy skraca czas wybiegu brzeszczotu po wyłączeniu elektronarzędzia.
Ogranicznik prądu rozruchowego (GKS 55+ GCE)
Elektroniczny ogranicznik prądu rozruchowego ogranicza wielkość prądu podczas włączania elektronarzędzia i umożliwia eksploatację z bezpiecznikiem 16 A.
System „Constant Electronic“ (GKS 55+ GCE)
System Constant Electronic utrzymuje stałą prędkość frezowania niezależnie od obciążenia i gwarantuje utrzymanie na tym samym poziomie wydajności roboczej.
Wskazówki dotyczące pracy
Tarcze tnące należy chronić przed upadkami i uderzeniami. Elektronarzędzie należy przesuwać z równomiernym i lekkim posuwem przy cięciu materiału. Zbyt silny posuw powoduje zmniejszenie trwałości narzędzi roboczych i może doprowadzić do uszkodzenia elektronarzędzia.
Wydajność i jakość cięcia w dużym stopniu zależą od stanu i rodzaju uzębienia tarczy tnącej. Należy dlatego używać wyłącznie tarcz ostrych i mających uzębienie dostosowane do piłowanego materiału.
Cięcie w drewnie
Właściwy wybór tarczy tnącej zależy od rodzaju drewna, jego twardości oraz od tego, czy wykonywane będą cięcia wzdłużne czy ukośne.
Podczas cięć wzdłużnych w świerku powstają długie, spiralne wióry.
Pyły buczyny i dębiny są szczególnie niebezpieczne dla zdrowia - należy dlatego pracować wyłącznie przy użyciu systemu do odsysania pyłów.
Wskazówka: Do cięcia metali nieżelaznych należy zastosować odpowiednią, ostrą tarczę. Tylko w ten sposób osiągnie się czystą linię cięcia i zapobiegnie zablokowaniu tarczy. Przyłożyć włączone elektronarzędzie do obrabianego elementu, ostrożnie dokonać nacięcia wstępnego. Następnie kontynuować pracę z lekkim posuwem i bez przystojów.
Cięcie profili należy rozpoczynać od wąskiej strony. W przypadku cięcia ceowników nie należy rozpoczynać od otwartej strony. Długie profile należy podeprzeć - zapobiegnie się w ten sposób zablokowaniu tarczy tnącej i odrzutowi elektronarzędzia.
Praca z prowadnicą równoległą (zob. rys. D)
Prowadnica równoległa 11 umożliwia wykonywanie precyzyjnych cięć wzdłuż krawędzi obrabianego przedmiotu, a także cięcie równych pasów.
- Odkręcić nakrętkę motylkową 7 i wsunąć podziałkę prowadnicy równoległej 11 w szczelinę, znajdującą się w płycie podstawowej 14. Wybrać szerokość cięcia, ustawiając wartość działki elementarnej na odpowiednim wskaźniku cięcia 10 lub 9 (por. rodz...Wskaźniki cięcia"). Po ustawieniu mocno dokręcić nakrętkę motylkową 7.
Praca z prowadnicą pomocniczą (zob. rys. E)
Do obróbki większych elementów lub cięcia prostych krawędzi można umocować imadle lub deskę w charakterze prowadnicy pomocniczej. Prowadząc podstawę pilarki wzdłuż prowadnicy pomocniczej.
Praca z szyną prowadzącą (GKS 55+G/GKS 55+GCE) (zob. rys. F)
Szyna prowadząca 30 umożliwia wykonywanie prostoliniowych cięć.
Gumowa nakładka na prowadnicy służy jako osłona przeciwodpryskowa, chroniąca przed wyszczerbieniem krawędzi podczas cięcia w drewnie. Zęby tarczy tnącej muszą w takim wypadku bezpośrednio przylegać do gumowej nakładki.
Przed przystąpieniem do cięcia przy użyciu szyny prowadzącej 30 konieczne jest dopasowanie nakładki gumowej do stosowanej pilarki tarczowej. W tym celu należy ułożyć szynę prowadzącą 30 całą jej długością na obrabianym elemencie. Ustawić głębokość cięcia wynoszącą ok. 9 mm oraz prostopadły kąt cięcia. Włączyć pilarkę tarczową i poprowadzić równomiernie, lekko ją popychając w kierunku cięcia.
Złączka 32 umożliwia połączenie dwóch szyn prowadzących. Połączenie następuje za pomocą czterech, znajdujących się w złączce śrub.
Konserwacja i serwis
Konserwacja i czyszczenie
Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości.
Odchylna osłona musi móc się zawsze swobodnie poruszać i samoczynnie zamykać. Dlatego też należy zawsze utrzymywać zakres jej ruchu w czystości. Pył i wióry należy usuwać, przydmuchując sprężonym powietrzem lub za pomocą pędzelka.
Tarcze tnące bez pokryć teflonowych mogą być chronione przed korozją przez nałożenie cienkiej warstwy oleju bezkwasowego. Przed użyciem należy usunąć olej, gdyż może on zabrudzić drewno.
Resztki żywicy i kleju na tarczy tnącej obniżają jakość cięcia. Dlatego należy po każdym użyciu oczyścić tarczę.
Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub w autoryzowanym punkcie naprawy elektronarzędzi Bosch, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.
Obsługa klienta oraz doradztwo dotyczące użytkowania
W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć również pod adresem:
Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.
Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektronarzędzia zgodnie z danymi na tabliczce znamionowej.
Polska
Robert Bosch Sp. z o.o.
Serwis Elektronarzedzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.
Tel.: 227154460
Faks: 22 7154441
E-Mail: bsc@pl.bosch.com
Infolinia Działu Elektronarzedzi: 801 100900
(w cenie połączenia lokalnego)
E-Mail: elektronarzedzia.info@pl.bosch.com
www.bosch.pl
Usuwanie odpadów
Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.
Nie wolno wyrzucać elektronarzędzi do odpadów z gospodarstwa domowego!
Tylko do państw należących do UE:
Zgodnie z europejską dyrektywą 2012/19/UE o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniu w prawie krajowym, wyeliminowane, nienadające się do użytku elektronarzędzia należy zbierać osobno i doprowadzić do
ponownego użytkowania zgodnie z zasadami ochrony środowiska.
Zastrzega się prawo dokonywania zmian.
Česky
Další výstražná upozornění
Popis produktu a výkonu
Přečtěte si všechna výstražná upozornění a bezpečnostní pokyny. Zanedbání dodržování výstražných upozornění a pokynů uvedených v následujícím textu může mít za následek zasažení elektrickým proudem, způsobit požár a/nebo těžké zranění.
Používání podle určení
Toto ruční elektrické nářadí je určeno k provádění podélných a příčných řezů na rovném podkladu do dřeva s rovným průběhem řezu i se šikmým řezem. S vhodnými pilovými listy můžete řezat i tenkostěnné materiály z neželezných kovů, např. profily.
Obrábění železných kovů není dovoleno.
Vyobrazené komponenty
Опис продукту і потужності
Прочитайте всі застереження і вказівки. Нехтування застереженнями і вказівками може призвести до ураження електричним струмом, пожежі та/або серйозних травм.
146|Українська
Przeznaczenie
Elektronarzędzie przeznaczone jest do użytku na stałym wsporniku do wykonywania cięć wzdłużnych i poprzecznych oraz cięć pod kątem. Przy odpowiednich ostrzach można również ciąć metale kolorowe, np. profile. Cięcie metali żelaznych jest niedozwolone.
Przedstawione komponenty
Numeracja przedstawionych komponentów odnosi się do przedstawienia elektronarzędzia na stronie z rysunkiem.
1 Przycisk blokady wrzeciona (GKS 55+GCE) 2 Włącznik 3 Osłona z blokadą 4 Klucz imbusowy 5 Osłona tarczy 6 Skala kąta nachylenia 7 Śruba z łbem walcowym do ustawiania kąta nachylenia 8 Śruba z łbem walcowym do ustawiania kąta nachylenia 9 Oznaczenie rozłożenia 45° 10 Oznaczenie rozłożenia 0° 11 Równoległy ogranicznik 12 Dźwignia blokady wózka 13 Uchwyt do regulacji dźwigni blokady wózka
14 Płyta podstawy 15 Śruba z łbem walcowym do ustawiania kąta nachylenia (GKS 55+G/GKS 55+GCE) 16 Otwór wentylacyjny 17 Osłona wózka 18 Uchwyt (z izolowaną powierzchnią) 19 Dodatkowy uchwyt (z izolowaną powierzchnią) 20 Śruba blokująca z łbem 21 Tarcza blokująca 22 Płyta dolna 23 Płyta oporowa 24 Płyta wierzchnia 25 Śruba do regulacji głębokości cięcia 26 Głębokość cięcia 27 Dźwignia blokady do ustawiania głębokości cięcia 28 Skala głębokości cięcia 29 Zacisk 30 Napięcie 31 Głębokość cięcia 32 Otwór. Przedstawione lub opisane akcesoria nie wchodzą w zakres dostawy. Pełny asortyment akcesoriów znajdziesz w naszym programie akcesoriów. Ostrze (nie wchodzi w zakres dostawy)
Dane techniczne
Ostrza piły należy chronić przed uderzeniami i wstrząsami.
Przesuwaj elektronarzędzie w kierunku cięcia, utrzymując stałą prędkość i nie wywierając zbyt dużego nacisku. Zbyt szybkie przesuwanie elektronarzędzia skraca jego żywotność i może spowodować uszkodzenie.
Wydajność pracy i jakość cięcia w dużej mierze zależą od stanu ostrza piły i kształtu jego zębów. Dlatego do pracy używaj tylko ostrych ostrzy piły, przeznaczonych do cięcia odpowiedniego materiału.
Cięcie drewna
Wybór ostrza piły zależy od gatunku i jakości ciętego drewna oraz od tego, czy cięcie ma być wzdłużne czy poprzeczne.
Podczas cięcia drewna wzdłużnego często powstają długie, spiralne wióry.
Pył bukowy i dębowy jest szczególnie szkodliwy dla zdrowia, dlatego podczas obróbki tych gatunków drewna należy bezwzględnie stosować odciąg pyłu.
Przestrzegaj zasady używania wyłącznie ostrzy przeznaczonych do cięcia metalu, które są odpowiednie do danego rodzaju metalu. Zapewni to wysoką jakość cięcia i zapobiegnie zakleszczeniu ostrza.
Rozpocznij cięcie, ostrożnie zbliżając obracające się ostrze do obrabianego przedmiotu. Cięcie wykonuj bez przeciążeń, przesuwając elektronarzędzie z niewielką prędkością.
Cięcie profili rozpocznij od strony o mniejszym przekroju; nigdy nie rozpoczynaj cięcia profili w kształcie litery U od strony otwartej. Podczas cięcia długich profili należy je podeprzeć, aby zapobiec zakleszczeniu ostrza i odbiciu elektronarzędzia.
Cięcie z użyciem prowadnicy równoległej (rysunek D)
Prowadnica równoległa 11 umożliwia wykonywanie cięć z zachowaniem dokładnej odległości od krawędzi ciętego przedmiotu, na przykład podczas cięcia listew o równej szerokości.
Odkręć śrubę motylkową 7 i wsuń prowadnicę równoległą 11 w otwór podstawy 14. Ustaw żądaną szerokość cięcia zgodnie z odczytem na skali względem oznaczenia 10 lub 9, jak podano w rozdziale „Oznaczenia do wyznaczania linii cięcia”. Następnie ponownie dokręć śrubę motylkową 7.
Cięcie z użyciem prowadnicy pomocniczej (rysunek E)
Jeśli konieczne jest proste cięcie długich przedmiotów, jako prowadnicę pomocniczą można użyć odpowiedniej deski lub listwy, mocując ją za pomocą imadeł do powierzchni ciętego przedmiotu i prowadząc wzdłuż jej krawędzi prowadnicę równoległą pilarki tarczowej podczas cięcia.
Cięcie z użyciem szyny prowadzącej (GKS 55 + G / GKS 55 + GCE, rysunek F)
Używając szyny prowadzącej 30, można wykonywać proste cięcia. Gumowa krawędź szyny prowadzącej stanowi zabezpieczenie przeciwodpryskowe, które zapobiega odpryskom podczas cięcia drewna. W tym celu konieczne jest, aby zęby ostrza znajdowały się dokładnie przy gumowej krawędzi.
Dlatego przy pierwszym użyciu szyny prowadzącej 30 do cięcia należy dopasować gumową krawędź do używanego pilarki tarczowej. W tym celu połóż szynę prowadzącą 30 na całej długości na obrabianym przedmiocie. Ustaw głębokość cięcia na około 9 mm i wybierz prosty kąt cięcia. Włącz pilarkę i przesuwaj ją w kierunku cięcia, utrzymując stałą prędkość i lekki nacisk.
Za pomocą łącznika 32 można połączyć ze sobą dwie szyny prowadzące. Do połączenia należy użyć czterech śrub dostarczonych z łącznikiem.
Konserwacja i serwis
Konserwacja i czyszczenie
Przed czyszczeniem lub konserwacją elektronarzędzia wyciągnij wtyczkę przewodu zasilającego z gniazdka. Aby zapewnić długotrwałą i bezawaryjną pracę elektronarzędzia, utrzymuj w czystości jego obudowę i otwory wentylacyjne.
Osłony narzędzi tnących powinny swobodnie się przesuwać i samoczynnie zamykać. Dlatego utrzymuj osłonę i jej okolice w czystości. W przypadku nagromadzenia się kurzu i wiórów, usuń je z osłony strumieniem sprężonego powietrza lub szczotką.
218|Litewski
Podczas przechowywania ostrzy pił bez osłony ochronnej, należy je przykryć cienką tekturą niezawierającą kwasów. Przed użyciem ostrze należy dokładnie oczyścić, aby na powierzchni cięcia nie pozostały żadne ślady.
Pozostałości kleju lub żywicy przylegające do ostrza piły niekorzystnie wpływają na jakość powierzchni cięcia. Dlatego należy oczyścić ostrze piły natychmiast po jego użyciu.
Jeśli konieczna jest wymiana przewodu zasilającego, należy to zlecić autoryzowanemu serwisowi elektronarzędzi Bosch lub przeszkolonemu personelowi, aby zachować wymagany poziom bezpieczeństwa pracy.
