OBJ_BUCH-2175-001.book Page 66 Friday, August 1, 2014 2:12 PMSvenska | 67 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Start altid snittet ved profiler ved den smalle side, ved U-pro- filer aldrig på den åbne side. Understøt lange profiler for at undgå en fastklemning af savklingen og et tilbageslag af el-værktøjet. Savning med parallelanslag (se Fig. D) Parallelanslaget 11 gør det muligt at udføre nøjagtige snit langs med en emnekant og save striber med ens mål. – Løsne vingeskruen 7 og skub parallelanslagets skala 11 gennem føringen i grundpladen 14. Indstil den ønskede snitbredde som skalaværdi på den tilsvarende snitmarke- ring 10 hhv. 9, se afsnit „Snitmarkeringer“. Spænd vinge- skruen 7 igen. Savning med hjælpeanslag (se Fig. E) Til bearbejdning af store emner eller til skæring af lige kanter kan man fastgøre et bræt eller en liste som hjælpeanslag på emnet og føre grundpladen på rundsaven langs med hjælpe- anslaget. Savning med styreskinne (GKS 55+ G/GKS 55+ GCE) (se Fig.F) Ved hjælp af styreskinnen 30 kan man gennemføre snit, der forløber i en lige linje. Gummilæben på styreskinnen fungerer som overfladebeskyt- ter, der forhindrer, at overfladen ødelægges, når der saves i træmaterialer. I dette tilfælde skal savklingens tænder ligge direkte op ad gummilæben. Gummilæben skal tilpasses til den anvendte rundsav, før det første snit udføres med styreskinnen 30. Anbring styreskin- nen 30 i hele sin længde på et emne. Indstil en snitdybde på ca. 9 mm og en retvinklet geringsvinkel. Tænd for rundsaven og før den jævnt og med let skub i snitretningen. Forbindelsesstykket 32 bruges til at samle to styreskinner. Spænding gennemføres med de fire skruer, der findes i for- bindelsesstykket. Vedligeholdelse og service Vedligeholdelse og rengøring Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Pendulbeskyttelsesskærmen skal altid kunne bevæges frit og lukkes automatisk. Derfor skal området omkring beskyttel- sesskærmen altid være rent. Fjern støv og spåner med tryk- luft eller en pensel. Savklinger uden belægning kan beskyttes mod korrosion med et tyndt lag syrefri olie. Fjern olien igen før savearbejdet påbe- gyndes, da træ ellers bliver plettet. Harpiks- eller limrester på savklingen forringer snitkvaliteten. Rengør derfor savklinger umiddelbart efter brug. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret service- værksted for Bosch el-værktøj for at undgå farer. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også un- der: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det almindelige hus- holdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles se- parat og genbruges iht. gældende miljøfor- skrifter. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person- skador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. VARNING OBJ_BUCH-2175-001.book Page 67 Friday, August 1, 2014 2:12 PM68 | Svenska 1 609 92A 0LU | (1.8.14) Bosch Power Tools Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obe- höriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägg- uttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utom- husbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Fel- strömsskyddet minskar risken för elstöt. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglas- ögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skydds- hjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickprop- pen till vägguttaget och/eller ansluter/tar bort batte- riet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kon- trollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande klä- der eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och -upp- samlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av damm- utsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort bat- teriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverkty- get inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att kom- ponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Service Låt endast kvalificerad fackpersonal reparera elverk- tyget och endast med originalreservdelar. Detta garan- terar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för cirkelsågar Sågmetod FARA: Håll händerna på betryggande avstånd från såg- området och sågklingan. Håll andra handen på stöd- handtaget eller motorhuset. Om båda händerna hålls på sågen kan de inte skadas av sågklingan. För inte in handen under arbetsstycket. Klingskyddet kan under arbetsstycket inte skydda handen mot såg- klingan. Anpassa sågdjupet till arbetsstyckets tjocklek. Den synliga delen av en tand under arbetsstycket måste vara mindre än en hel tand. Arbetsstycket som ska sågas får aldrig hållas i handen eller över benen. Säkra arbetsstycket på ett stabilt stöd. Det är viktigt att arbetsstycket hålls fast ordentligt för undvikande av kontakt med kroppen, inklämning av sågklinga eller förlorad kontroll över sågen. OBJ_BUCH-2175-001.book Page 68 Friday, August 1, 2014 2:12 PMSvenska | 69 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Håll fast elverktyg och vinkelborrhuvud endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt. Vid längsriktad sågning ska alltid ett anslag eller en rak kantstyrning användas. Detta förbättrar snittnoggrann- heten och minskar risken för att sågklingan kommer i kläm. Använd alltid sågklingor i rätt storlek och med lämpligt infästningshål (t. ex. rutformat eller runt). Sågklingor som inte passar till sågens monteringskomponenter rote- rar orunt och leder till att kontrollen förloras över sågen. Använd aldrig skadade eller felaktiga underläggs- brickor eller skruvar för sågklingan. Underläggsbrick- orna och skruvarna för sågklingan har konstruerats speci- ellt för denna såg och har då optimal effekt och driftsäkerhet. Bakslag – Orsaker och motsvarande säkerhetsanvis- ningar – ett bakslag är en plötslig reaktion när sågklingan hakar upp sig, kommer i kläm eller är felaktigt inriktad, som sedan leder till att en okontrollerad såg lyfts upp ur arbets- stycket och rör sig mot användaren; – sågklingan hakar upp sig, kommer i kläm eller blockerar när sågspåret sluter sig och motorkraften slår sågen i rikt- ning mot användaren; – när sågklingan snedvrids i sågspåret eller har fel inrikt- ning, kan tänderna i sågklingans bakre kant haka upp sig i arbetsstyckets yta, varvid sågklingan går upp ur sågspåret och sedan hoppar åter mot användaren. Ett bakslag orsakas av en felaktigt använd såg. Detta kan undvikas med lämpliga skyddsåtgärder som beskrivs nedan. Håll stadigt i sågen med båda händerna och håll armarna i ett läge som möjliggör att hålla stånd mot de bakslagskrafter som eventuellt uppstår. Stå alltid på sidan om sågklingan; håll aldrig sågklingan i linje med kroppen. Vid ett bakslag kan sågen hoppa bakåt men användaren kan behärska bakslagskraften om lämpliga åtgärder vidtagits. Om sågklingan kommer i kläm eller arbetet avbryts, koppla från sågen och håll sågklingan i arbetsstycket tills den stannat fullständigt. Försök aldrig dra sågen ur arbetsstycket eller bakåt så länge sågklingan roterar eller risk finns för att bakslag uppstår. Lokalisera och åtgärda orsaken för inklämning av sågklingan. Vill du återstarta en såg som sitter i arbetsstycket cen- trera sågklingan i sågspåret och kontrollera att såg- klingans tänder inte hakat upp sig i arbetsstycket. Är sågklingan inklämd kan den gå upp ur arbetsstycket eller orsaka bakslag vid återstart av sågen. Stöd stora skivor för att reducera risken för ett bakslag till följd av inklämd sågklinga. Stora och tunga skivor kan böjas ut. Skivorna måste därför stödas på båda sidorna både i närheten av sågspåret och vid skivans kanter. Använd inte oskarpa eller skadade sågklingor. Såg- klingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag. Före sågning påbörjas dra stadigt fast inställningsan- ordningarna för sågdjup och snittvinkel. Om inställning- arna förändras under sågning kan sågklingan klämmas fast och orsaka bakslag. Var speciellt försiktig vid sågning i existerande väggar eller andra dolda områden. Den inträngande sågklingan kan blockera vid sågning i dolda objekt och förorsaka bak- slag. Undre klingskyddets funktion Kontrollera innan sågen används att det undre kling- skyddet stänger felfritt. Sågen får inte tas i bruk om det undre klingskyddet inte är fritt rörligt och inte stängs omedelbart. Kläm eller bind inte fast det undre kling- skyddet i öppet läge. Om sågen av misstag faller ner på golvet kan det undre klingskyddet deformeras. Öppna klingskyddet med återdragningsspaken och kontrollera att det är fritt rörligt och att det vid alla snittvinklar och snitt- djup varken berör sågklingan eller andra delar. Kontrollera funktionen på fjädern till det undre kling- skyddet. Låt sågen repareras innan den tas i bruk om undre klingskyddet eller fjädern inte fungerar felfritt. Skadade delar, klibbiga avlagringar eller anhopning av spån kan hindra det undre klingskyddets rörelse. Öppna den undre skyddshuven manuellt endast vid speciella sågningar, som ”insticks- och vinkelsåg- ningar”. Öppna den undre skyddshuven med returspa- ken och släpp den så snart sågklingan sticker in i arbetsstycket. Vid alla andra sågarbeten ska den undre skyddshuven arbeta automatiskt. Se till att sågklingan skyddas av det undre klingskyd- det när sågen läggs bort på arbetsbänk eller golv. En oskyddad och roterande sågklinga förflyttar sågen bakåt och kan såga allt som är i vägen. Beakta även sågens efter- gång. Extra säkerhetsanvisningar För inte in händerna i spånutkastet. Risk finns för att roterande delar skadar händerna. Arbeta inte med sågen över huvudet. I detta fall finns ingen möjlighet att kontrollera elverktygets styrning. Använd lämpliga detektorer för att lokalisera dolda för- sörjningsledningar eller konsultera det lokala eldistri- butionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explo- sion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. Elverktyget får inte användas stationärt. Sågen är inte konstruerad för drift på sågbord. Använd inte sågklingor i HSS-stål. Dessa sågklingor kan lätt brytas sönder. Såga inte järnmetaller. Glödande spån kan antända utsu- get damm. OBJ_BUCH-2175-001.book Page 69 Friday, August 1, 2014 2:12 PM70 | Svenska 1 609 92A 0LU | (1.8.14) Bosch Power Tools Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säk- rare med två händer. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säk- rare än med handen. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Ändamålsenlig användning Elverktyget är avsett för längs- och tvärsågning i rak vinkel och geringsvinkel i trä med arbetsstycket på fast underlag. Med lämpliga sågklingor kan även tunna icke-järnmetaller t. ex. profiler sågas. Sågen får inte användas för sågning av järnmetall. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Ställratt varvtalsförval (GKS 55+ GCE) 2 Strömställare Till/Från 3 Inkopplingsspärr för strömställaren Till/Från 4 Sexkantnyckel 5 Spindellåsknapp 6 Skala för geringsvinkel 7 Vingskruv för parallellanslag 8 Vingskruv för geringsvinkelförval 9 Märkning av snittlinje 45° 10 Märkning av snittlinje 0° 11 Parallellanslag* 12 Pendlande klingskydd 13 Justerarm för pendlande klingskydd 14 Fotplatta 15 Vingskruv för geringsvinkelförval (GKS 55+ G/GKS 55+ GCE) 16 Spånutkast 17 Klingskydd 18 Handgrepp (isolerad greppyta) 19 Stödhandtag (isolerad greppyta) 20 Spännskruv med bricka 21 Spännfläns 22 Cirkelsågklinga* 23 Stödfläns 24 Sågspindel 25 Fästskruv för utsugningsadapter* 26 Utsugningsadapter* 27 Spännspak för sågdjupsförval 28 Sågdjupsskala 29 Skruvtvingspar** 30 Styrskena* 31 Utsugningsslang* 32 Förbindelsestycke* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe- hör som finns. **handelsvara (ingår inte i leveransen) Tekniska data Handcirkelsåg GKS 165 GKS 55+ G GKS 55+ GCE Produktnummer 3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1.. Upptagen märkeffekt W 1100 1200 1350 Tomgångsvarvtal min

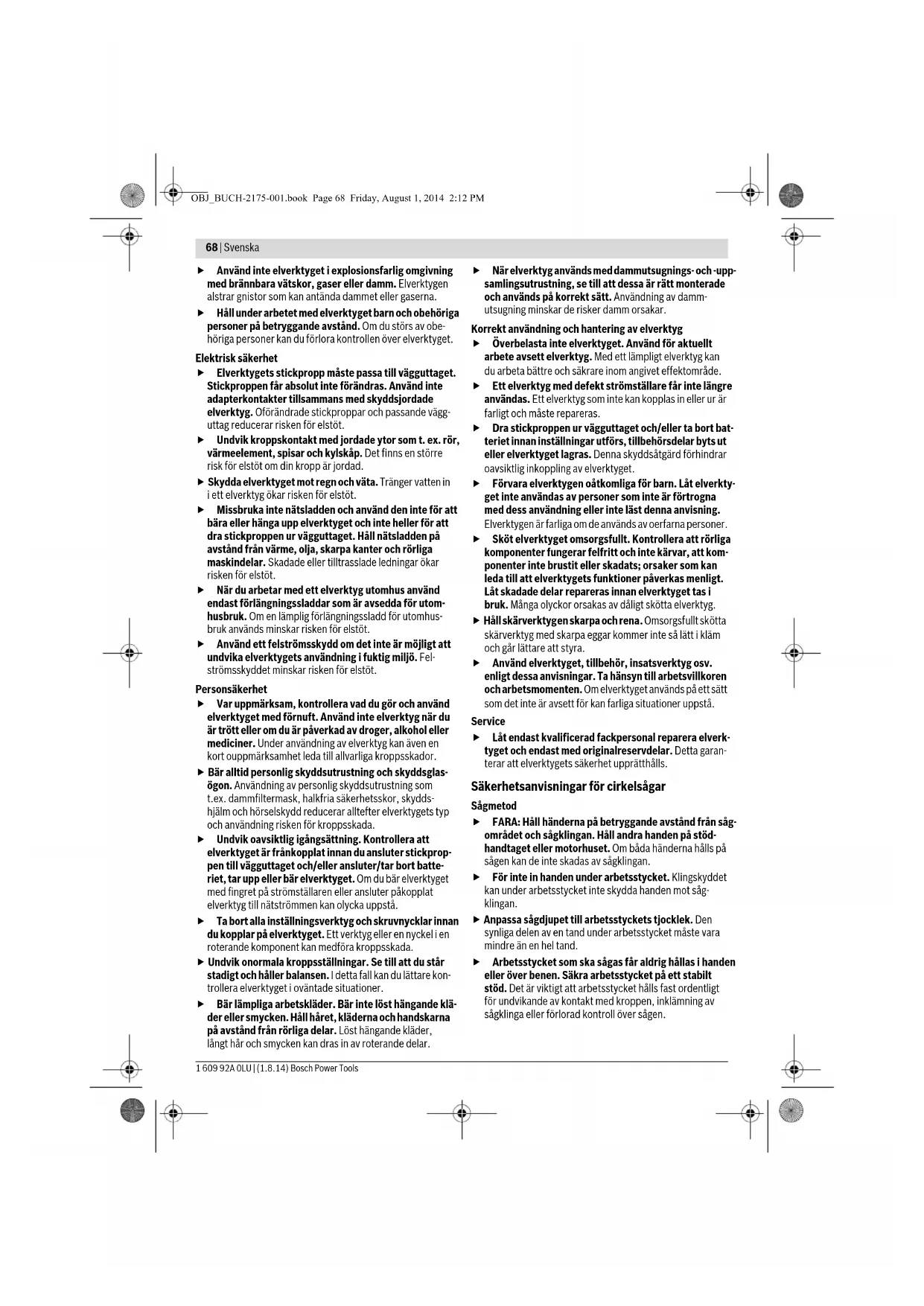

4900 4900 2100–4700 Max. snittdjup med sågblads- diameter 165 mm – vid geringsvinkel 0° – vid geringsvinkel 45°

Startströmsbegränsning

Bottenplattans dimensioner mm 235 x 138 x 8 252 x 194 x 8,5 252 x 194 x 8,5 Sågklingans diameter mm 165 165 165 Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. OBJ_BUCH-2175-001.book Page 70 Friday, August 1, 2014 2:12 PMSvenska | 71 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Buller-/vibrationsdata Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverk- tyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- nivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelast- ningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Försäkran om överensstämmelse Vi intygar under ensamt ansvar att den produkt som beskrivs under ”Tekniska data” uppfyller alla gällande bestämmelser i direktiven 2011/65/EU, 2014/30/EU, 2006/42/EG inklu- sive ändringar och stämmer överens med följande standar- der: EN 60745-1, EN 60745-2-5. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Montage Insättning och byte av sågklinga Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Använd skyddshandskar vid montering av sågklingan. Om sågklingan berörs finns risk för personskada. Använd endast sågklingor som motsvarar i instruk- tionsboken angivna specifikationer. Slipskivor får absolut inte användas för sågning. Val av sågklinga En översikt av rekommenderade sågklingor finns i slutet av denna bruksanvisning. Klingans centrumhål mm 20 20 20 Vikt enligt EPTA-Procedure 01/2003 kg 3,6 3,8 3,8 Skyddsklass / II / II / II Handcirkelsåg GKS 165 GKS 55+ G GKS 55+ GCE Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Bullernivåvärde förmedlas enligt EN 60745-2-5.

GKS 165 GKS 55+ G GKS 55+ GCE

3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1.. Verktygets A-vägda ljudnivå är i typiska fall Ljudtrycksnivå Ljudeffektnivå Onoggrannhet K Använd hörselskydd! dB(A) dB(A)

(vektorsumma tre riktningar) och osäkerhet K förmedlas enligt EN 60745: sågning i trä:

4,0 1,5 < 2,5 1,5 4,0 1,5 < 2,5 1,5 < 2,5 1,5 < 2,5 1,5 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2175-001.book Page 71 Friday, August 1, 2014 2:12 PM72 | Svenska 1 609 92A 0LU | (1.8.14) Bosch Power Tools Demontering av sågklinga (se bild A) Vi rekommenderar att vid verktygsbyte ställa elverktyget att stå på motorhusets framsida. – Tryck ned spindellåsknappen 5 och håll den nedtryckt. Spindellåsknappen 5 får manövreras endast när såg- spindeln står stilla. I annat fall kan elverktyget skadas. – Skruva med sexkantnyckeln 4 bort spännskruven 20 i rota- tionsriktning . – Sväng det pendlande klingskyddet 12 bakåt och håll fast. – Ta bort spännflänsen 21 och sågklingan 22 från sågspin- deln 24. Montering av sågklinga (se bild A) Vi rekommenderar att vid verktygsbyte ställa elverktyget att stå på motorhusets framsida. – Rengör sågklingan 22 och alla delar som skall monteras. – Sväng det pendlande klingskyddet 12 bakåt och håll fast. – Placera sågklingan 22 på stödflänsen 23. Tändernas sågriktning (se pilen på sågklingan) och rotationspilen på klingskyddet 17 måste stämma överens. – Lägg upp spännflänsen 21 och skruva in spännskruven 20 i rotationsriktning . Kontrollera att stödflänsen 23 och spännflänsen 21 är monterade i rätt läge. – Tryck ned spindellåsknappen 5 och håll den nedtryckt. – Dra med sexkantnyckeln 4 fast spännskruven 20 i rota- tionsriktning . Åtdragningsmomentet ska vara 6–9 Nm som motsvarar åtdragning för hand plus ¼ varv. Damm-/spånutsugning Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Berö- ring eller inandning av dammet kan orsaka allergiska reak- tioner och/eller andningsbesvär hos användaren eller per- soner som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, spe- ciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammut- sugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Montering av utsugningsadapter (se bild B) – Skjut upp utsugningsadaptern 26 på spånutkastet 16 tills den snäpper fast. Säkra utsugningsadaptern 26 dessutom med skruven 25. Till utsugningsadaptern 26 kan en utsugningsslang med en diameter om 35 mm anslutas. Utsugningsadaptern får endast vara monterad i kombi- nation med extern utsugning. Utsugningskanalen kan i annat fall täppas till. Till utsugningsadaptern får en dammsäck inte anslu- tas. Risk finns att utsugningssystemet täpps till. En optimal utsugning kan endast garanteras om utsugnings- adaptern 26 regelbundet renas. Extern utsugning Koppla utsugningsslangen 31 till en dammsugare (tillbehör). En översikt över hur slangen kopplas till olika dammsugare lämnas i slutet av denna bruksanvisning. Elverktyget kan anslutas direkt till apparatuttaget på en Bosch universaldammsugare med fjärrkopplingsanordning. Damm- sugaren startar automatiskt när elverktyget slås på. Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare. Drift Driftsätt Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Inställning av sågdjup (se bild C) Anpassa sågdjupet till arbetsstyckets tjocklek. Den synliga delen av en tand under arbetsstycket måste vara mindre än en hel tand. – Lossa spännspaken 27. För att minska sågdjupet dra bort sågen från bottenplattan 14, för att öka sågdjupet tryck sågen mot bottenplattan 14. Ställ in önskat mått på såg- djupsskalan. Dra åter fast spännspaken 27. – Om sågdjupet inte kan ställas in i önskad utsträckning efter det spännspaken 27 lossats, dra spännspaken 27 utåt från sågen och sväng spaken nedåt. Släpp åter spännspaken

27. Upprepa denna procedur till önskat sågdjup kan ställas
