LIETOŠANAS INSTRUKCIJA GKS 55 BOSCH

lv Instrukcijas oriģinālvalodā

te čas iztekanja žage.

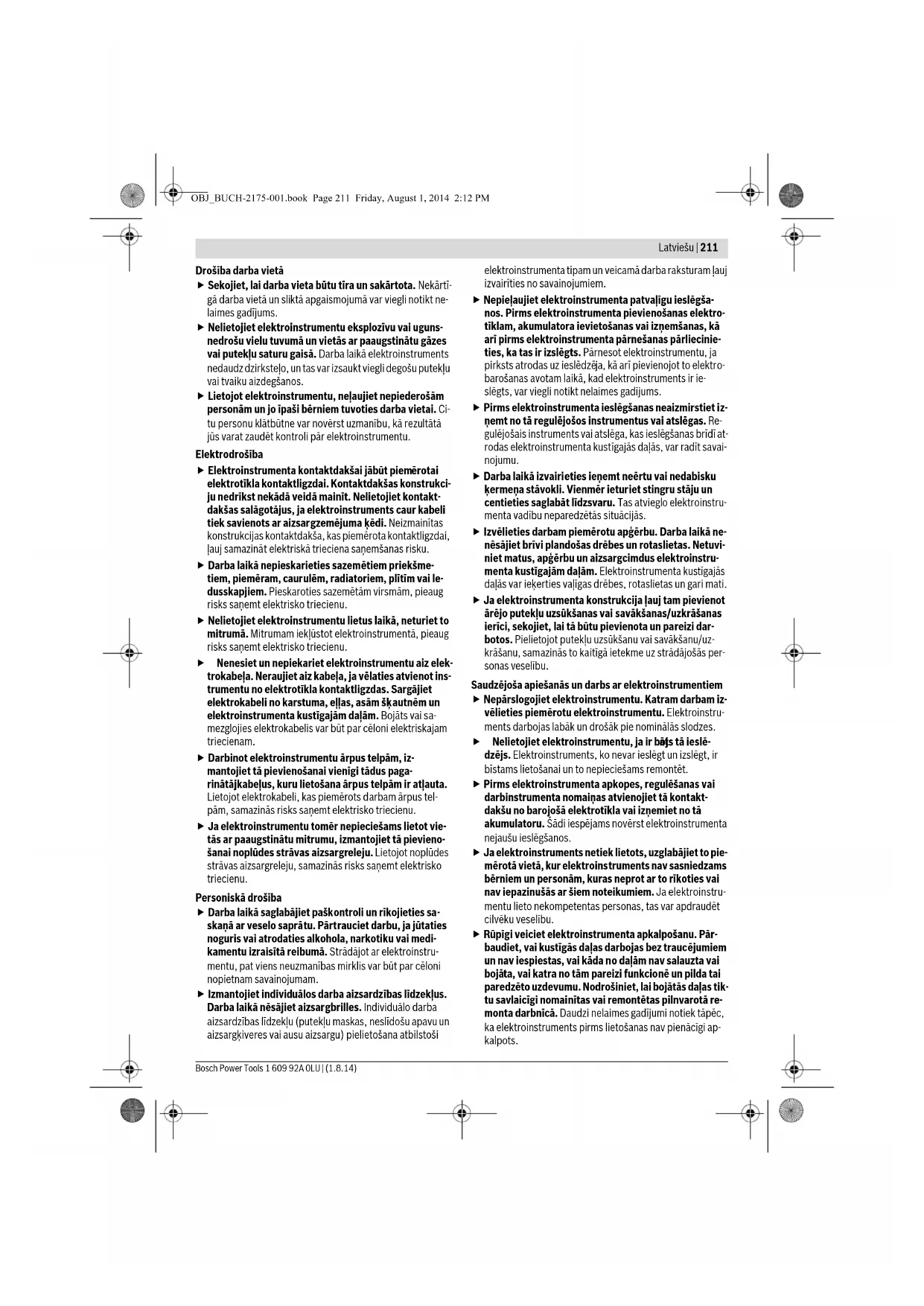

Vispārējie drošības noteikumi darbam ar

elektroinstrumentiem

Uzmanīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības

noteikumu un norādījumu neievērošana var izraisīt aizdegša-

nos un būt par cēloni elektriskajam triecienam vai nopietnam

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai iz-

Turpmākajā izklāstā lietotais apzīmējums „elektroinstru-

 Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtī-

gā darba vietā un sliktā apgaismojumā var viegli notikt ne-

 Nelietojiet elektroinstrumentu eksplozīvu vai uguns-

nedrošu vielu tuvumā un vietās ar paaugstinātu gāzes

vai putekļu saturu gaisā. Darba laikā elektroinstruments

nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu

vai tvaiku aizdegšanos.

 Lietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai. Ci-

tu personu klātbūtne var novērst uzmanību, kā rezultātā

jūs varat zaudēt kontroli pār elektroinstrumentu.

 Elektroinstrumenta kontaktdakšai jābūt piem

elektrotīkla kontaktligzdai. Kontaktdakšas konstrukci-

ju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt-

dakšas salāgotājus, ja elektroinstruments caur kabeli

tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas

konstrukcijas kontaktdakša, kas piemērota kontaktligzdai,

ļauj samazināt elektriskā trieciena saņemšanas risku.

 Darba laikā nepieskarieties sazemētiem priekšme-

tiem, piemēram, caurulēm, radiatoriem, plītīm vai le-

dusskapjiem. Pieskaroties sazemētām virsmām, pieaug

risks saņemt elektrisko triecienu.

 Nelietojiet elektroinstrumentu lietus laikā, neturiet to

mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug

risks saņemt elektrisko triecienu.

 Nenesiet un nepiekariet elektroinstrumentu aiz elek-

trokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot ins-

elektrokabeli no karstuma, eļļas, asām šķ

elektroinstrumenta kustīgajām daļām. Bojāts vai sa-

mezglojies elektrokabelis var būt par cēloni elektriskajam

 Darbinot elektroinstrumentu ārpus telpām, iz-

mantojiet tā pievienošanai vienīgi tādus paga-

rinātājkabeļus, kuru lietošana ārpus telpām ir atļauta.

Lietojot elektrokabeli, kas piemērots darbam ārpus tel-

pām, samazinās risks saņemt elektrisko triecienu.

 Ja elektroinstrumentu tomēr nepieciešams lietot vie-

tās ar paaugstinātu mitrumu, izmantojiet tā pievieno-

šanai noplūdes strāvas aizsargreleju. Lietojot noplūdes

strāvas aizsargreleju, samazinās risks saņemt elektrisko

 Darba laikā saglabājiet paškontroli un rīkojieties sa-

skaņā ar veselo saprā

tu. Pārtrauciet darbu, ja jūtaties

noguris vai atrodaties alkohola, narkotiku vai medi-

kamentu izraisītā reibumā. Strādājot ar elektroinstru-

mentu, pat viens neuzmanības mirklis var būt par cēloni

nopietnam savainojumam.

 Izmantojiet individuālos darba aizsardzības līdzekļus.

Darba laikā nēsājiet aizsargbrilles. Individuālo darba

aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un

aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši

elektroinstrumenta tipam un veicamā darba raksturam ļauj

izvairīties no savainojumiem.

 Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgša-

nos. Pirms elektroinstrumenta pievienošanas elektro-

tīklam, akumulatora ievietošanas vai izņemšanas, kā

arī pirms elektroinstrumenta pārnešanas pārliecinie-

ties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja

pirksts atrodas uz ieslēdzē

ja, kā arī pievienojot to elektro-

barošanas avotam laikā, kad elektroinstruments ir ie-

slēgts, var viegli notikt nelaimes gadījums.

 Pirms elektroinstrumenta ieslēgšanas neaizmirstiet iz-

ņemt no tā regulējošos instrumentus vai atslēgas. Re-

gulējošais instruments vai atslēga, kas ieslēgšanas brīdī at-

rodas elektroinstrumenta kustīgajās daļās, var radīt savai-

 Darba laikā izvairieties ieņemt neērtu vai nedabisku

ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un

centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru-

menta vadību neparedzētās situācijās.

 Izvēlieties darbam piemērotu apģērbu. Darba laikā ne-

nēsājiet brīvi plandošas drēbes un rotaslietas. Netuvi-

niet matus, apģērbu un aizsargcimdus elektroinstru-

menta kustīgajām daļām. Elektroinstrumenta kustīgajās

daļās var ieķerties vaļīgas drēbes, rotaslietas un gari mati.

 Ja elektroinstrumenta konstrukcija ļauj tam pievienot

ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas

ierīci, sekojiet, lai tā būtu pievienota un pareizi dar-

botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uz-

krāšanu, samazinās to kaitīgā ietekme uz strādājošās per-

Saudzējoša apiešanās un darbs ar elektroinstrumentiem

 Nepārslogojiet elektroinstrumentu. Katram darbam iz-

vēlieties piemērotu elektroinstrumentu. Elektroinstru-

ments darbojas labāk un drošāk pie nominālās slodzes.

 Nelietojiet elektroinstrumentu, ja ir boj

dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir

bīstams lietošanai un to nepieciešams remontēt.

 Pirms elektroinstrumenta apkopes, regulēšanas vai

darbinstrumenta nomaiņas atvienojiet tā kontakt-

dakšu no barojošā elektrotīkla vai izņemiet no tā

akumulatoru. Šādi iespējams novērst elektroinstrumenta

nejaušu ieslēgšanos.

 Ja elektroinstruments netiek lietots, uzglabājiet to pie-

mērotā vietā, kur elektroinstruments nav sasniedzams

bērniem un personām, kuras neprot ar to rīkoties vai

nav iepazinušās ar šiem noteikumiem. Ja elektroinstru-

mentu lieto nekompetentas personas, tas var apdraudēt

 Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pār-

baudiet, vai kustīgās daļas darbojas bez traucējumiem

un nav iespiestas, vai kāda no daļām nav salauzta vai

ta, vai katra no tām pareizi funkcionē un pilda tai

paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tik-

tu savlaicīgi nomainītas vai remontētas pilnvarotā re-

monta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc,

ka elektroinstruments pirms lietošanas nav pienācīgi ap-

OBJ_BUCH-2175-001.book Page 211 Friday, August 1, 2014 2:12 PM212 | Latviešu

1 609 92A 0LU | (1.8.14) Bosch Power Tools

 Savlaicīgi notīriet un uzasiniet griezošos darbinstru-

mentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar

asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un

 Lietojiet vienīgi tādus elektroinstrumentus, papild-

piederumus, darbinstrumentus utt., kas atbilst šeit

sniegtajiem norādījumiem, ņemot vērā arī konkrētos

darba apstākļus un pielietojuma īpatnības. Elektro-

instrumentu lietošana citiem mērķiem, nekā tiem, kuriem

to ir paredzējusi ražotājfirma, ir bīstama un var novest pie

kvalificēts personāls, nomaiņai izmantojot oriģināl

rezerves daļas un piederumus. Tikai tā iespējams panākt

un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi ripzāģiem

 BĪSTAMI! Netuviniet rokas zāģēšanas vietai vai zāģa

asmenim. Ar otru roku turiet instrumentu aiz pa-

pildroktura vai dzinēja korpusa. Turot zāģi ar abām ro-

kām, rotējošais asmens tās nevar savainot.

 Neturiet rokas zem zāģējamā priekšmeta. Asmens aiz-

sargpārsegs nevar pasargāt rokas, ja tās atrodas zem zāģē-

jamā priekšmeta vai zāģa asmens priekšā.

 Izvēlieties zāģējamā priekšmeta biezumam atbilstošu

zāģēšanas dziļumu. Zem zāģējamā priekšmeta redzamās

asmens daļas augstums nedrīkst pārsniegt zāģa asmens

 Neturiet zāģējamo priekšmetu ar roku un nebalstiet to

ar kāju. Iestipriniet zāģējamo priekšmetu stabilā turē-

oti svarīgi, lai zāģējamais priekšmets tiktu labi

nostiprināts, jo tādā gadījumā tiek minimizēta ķermeņa da-

ļu saskaršanās iespēja ar rotējošo zāģa asmeni, kā arī zāģa

asmens iestrēgšanas un kontroles zaudēšanas iespēja.

 Veicot darbu, kura laikā darbinstruments var skart

slēptus elektriskos vadus vai paša instrumenta elektro-

kabeli, turiet elektroinstrumentu tikai aiz izolētajām

noturvirsmām. Darbinstrumentam skarot spriegumneso-

šus vadus, spriegums nonāk arī uz elektroinstrumenta me-

tāla daļām, kā rezultātā lietotājs var saņemt elektrisko trie-

 Veicot zāģēšanu gareniskā virzienā, izmantojiet para-

lēlo vadotni vai vadiet zāģi gar taisnu malu. Šādi uzlabo-

juma precizitāte un samazinās asmens iestrēgša-

nas iespēja zāģējumā.

 Vienmēr lietojiet vajadzīgā izmēra zāģa asmeņus ar

piemērotu stiprināšanas urbumu (piemēram, romba

veida vai apaļu). Zāģa asmeņi, kas nav piemēroti zāģa

stiprinājuma ierīcēm, slikti centrējas un var būt par cēloni

kontroles zaudēšanai pār elektroinstrumentu.

 Nelietojiet bojātas vai neatbilstošas konstrukcijas as-

mens piespiedējpaplāksnes vai stiprinošās skrūves.

Asmens piespiedējpaplāksnes un stiprinošās skrūves ir

izstrādātas īpaši jūsu zāģim un ļauj pan

atdevi un augstu darba drošību.

 Atsitiens– Cēloņi un ieteikumi novēršanai

– Atsitiens ir iestrēguša, iespiesta vai nepareizi orientēta

zāģa asmens pēkšņa reakcija, kuras rezultātā zāģis var tikt

nekontrolējami mests augšup un pārvietoties prom no zā-

ģējamā priekšmeta lietotāja virzienā.

– Ja zāģa asmens pēkšņi iestrēgst vai tiek iespiests zāģē-

jumā, dzinēja spēks izraisa zāģa pārvietošanos atpakaļ lie-

– Ja zāģa asmens zāģējumā tiek pagriezts vai nepareizi

orientēts, asmens aizmugurējā malā izvietotie zobi var aiz-

ķerties aiz zāģējamā priekšmeta virsmas, kā

mens var tikt izsviests no zāģējuma, liekot zāģim pārvieto-

ties lietotāja virzienā.

Atsitiens ir zāģa kļūdainas vai nepareizas lietošanas sekas.

No tā var izvairīties, ievērojot zināmus piesardzības pasā-

kumus, kas aprakstīti turpmākajā izklāstā.

 Stingri turiet zāģi ar abām rokām, turot rokas tādā stā-

voklī, lai varētu pretoties reaktīvajam spēkam, kas ro-

das atsitiena brīdī. Stāviet sāņus no zāģa asmens, ne-

pieļaujot, lai asmens plakne atrastos uz vienas taisnes

ar kādu no ķermeņa daļām. Atsitiena brīdī zāģis var pār-

vietoties atpakaļvirzienā, tomēr lietotājs spēj veiksmīgi

pretoties reaktīvajam spēkam, veicot zināmus piesardzī-

 Ja zāģa asmens tiek iespiests zāģējumā vai darbs tiek

pārtraukts kāda cita iemesla dēļ, izslēdziet zāģi un tu-

riet zāģējamo priekšmetu nekustīgi, līdz zāģa asmens

pilnīgi apstājas. Nemēģiniet izņemt zāģa asmeni no zā-

ģējuma vai vilkt to atpakaļ, kamēr asmens atrodas kus-

tībā, jo tas var izsaukt atsitienu. Uzmeklējiet un novēr-

siet zāģa asmens iespiešanas cēloni.

 Ja vēlaties iedarbināt zāģi, kura asmens atrodas zāģē-

jiet asmeni attiecībā pret zāģējumu un

pārliecinieties, ka tā zobi nav ieķērušies zāģējamajā

priekšmetā. Ja zāģa asmens ir iespiests, izvelciet to no zā-

ģējuma vai citādā veidā novērsiet atsitienu, kas var notikt

zāģa atkārtotas palaišanas brīdī.

 Ja tiek zāģētas liela izmēra plāksnes, atbalstiet tās, šā-

di samazinot atsitiena risku, asmenim tiekot iespies-

tam zāģējumā. Lielas plāksnes zāģēšanas laikā var izliek-

ties sava svara iespaidā. Tāpēc tās jāatbalsta gan blakus

zāģējumam, gan arī malas tuvumā.

 Neizmantojiet neasus vai bojātus zāģa asmeņus. Zāģa

ņi ar neasiem vai nepareizi izliektiem zobiem veido

šauru zāģējumu, kas rada pastiprinātu berzi, var izsaukt zā-

ģa asmens iespiešanu zāģējumā un izraisīt atsitienu.

 Pirms zāģēšanas stingri pieskrūvējiet stiprinošās skrū-

ves, ar kurām tiek fiksēts zāģēšanas dziļums un leņķis.

Ja zāģēšanas laikā patvaļīgi izmainās zāģa iestādījumi, tas

var izsaukt asmens iespiešanu zāģējumā un izraisīt atsitie-

 Ievērojiet īpašu piesardzību, veicot iezāģēšanu ar as-

mens iegremdēšanu sienās vai citos skatienam slēptos

objektos. Iegremdētais zāģa asmens zāģēšanas laikā var

iestrēgt slēptajā objektā, kā rezult

ātā var notikt atsitiens.

OBJ_BUCH-2175-001.book Page 212 Friday, August 1, 2014 2:12 PMLatviešu | 213

Bosch Power Tools 1 609 92A 0LU | (1.8.14)

Apakšējā aizsargpārsega funkcionēšana

 Ik reizi pirms zāģa lietošanas pārbaudiet, vai tā apakšē-

jais asmens aizsargpārsegs netraucēti aizveras. Nelie-

tojiet zāģi, ja apakšējā aizsargpārsega pārvietošanās ir

traucēta un tas neaizveras pilnīgi un uzreiz. Nekādā ga-

dījumā nemēģiniet piesiet vai citādi nostiprināt aizsar-

gpārsegu atvērtā stāvoklī. Ja zāģis nejauši nokrīt uz grī-

das, apakšējais aizsargpārsegs var saliekties. Ar sviras pa-

līdzību atveriet aizsargpārsegu un pārliecinieties, ka tas

brīvi pārvietojas, neskarot zāģa asmeni vai citas daļas pie

jebkura zāģēšanas le

 Pārbaudiet, vai funkcionē apakšējā aizsargpārsega at-

spere. Ja apakšējais aizsargpārsegs un/vai tā atspere

darbojas ar traucējumiem, pirms zāģa lietošanas vei-

ciet tā tehnisko apkalpošanu. Apakšējā aizsargpārsega

pārvietošanos var traucēt bojātas daļas, sacietējusi smēr-

viela vai uzkrājušās skaidas.

 Atveriet apakšējo aizsargpārsegu ar roku vienīgi īpašu

darba operāciju laikā, piemēram, „veicot zāģēšanu ar

asmens iegremdēšanu vai veidojot slīpos zāģējumus“.

Šādā gadījumā atveriet aizsargpārsegu, pavelkot atpa-

kaļ sviru, ko pēc tam atlaidiet, līdzko zāģa asmens ie-

grimst zāģējamajā priekšmetā. Jebkuru citu zāģēšanas

operāciju laikā apakšējam aizsargpārsegam jādarbojas au-

 Nenovietojiet zāģi uz darbgalda vai uz grīdas, ja apak-

šējais aizsargpārsegs nenosedz zāģa asmeni. Neno-

segts asmens, kas pēc zāģa izslēgšanas turpina griezties,

liek tam pārvietoties pretēji zāģēšanas virzienam, pārzāģē-

jot visu, kas gadās ceļā. Izslēdzot zāģi, ņemiet vērā tā as-

mens izskrējiena laiku.

Papildu drošības noteikumi

 Neievadiet pirkstus zāģa skaidu izvadīšanas īscaurulē.

Tos var savainot zāģa rotējošās daļas.

dājiet ar zāģi, turot to virs galvas. Tas ievērojami

apgrūtina elektroinstrumenta vadību.

 Lietojot piemērotu metālmeklētāju, pārbaudiet, vai ap-

strādes vietu nešķērso slēptas komunālapgādes līni-

jas, vai arī griezieties pēc konsultācijas vietējā komu-

nālās saimniecības iestādē. Darbinstrumenta saskarša-

nās ar elektropārvades līniju var izraisīt aizdegšanos vai

būt par cēloni elektriskajam triecienam. Bojājums gāzes

pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam

skarot ūdensvada cauruli, var tikt bojātas materiālās vērt

bas, kā arī strādājošā persona var saņemt elektrisko trie-

 Nelietojiet šo elektroinstrumentu stacionāri. Tas nav

paredzēts izmantošanai kopā ar zāģēšanas galdu.

 Nelietojiet zāģa asmeni, kas izgatavots no ātrgriezējtē-

rauda (HSS). Šādi zāģa asmeņi viegli lūst.

 Nezāģējiet melnos metālus. Karstās metāla skaidas var

aizdedzināt putekļu uzsūkšanas ierīci.

 Darba laikā stingri turiet elektroinstrumentu ar abām

rokām un centieties ieturēt drošu stāju. Elektroinstru-

mentu ir drošāk vadīt ar abām rokām.

 Nostipriniet apstrādājamo priekšmetu. Iestiprinot ap-

jamo priekšmetu skrūvspīlēs vai citā stiprinājuma ie-

rīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.

 Pirms elektroinstrumenta novietošanas nogaidiet, līdz

tas pilnīgi apstājas. Kustībā esošs darbinstruments var ie-

strēgt, izsaucot kontroles zaudēšanu pār elektroinstru-

Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības noteiku-

mus. Šeit sniegto drošības noteikumu un no-

rādījumu neievērošana var izraisīt aizdegša-

nos un būt par cēloni elektriskajam triecie-

nam vai nopietnam savainojumam.

Elektroinstruments ir paredzēts taisnu zāģējumu veidošanai

kokā gareniskā un šķērsu virzienā, kā arī slīpu zāģējumu vei-

došanai, stingri piespiežot pamatni pie zāģējamā priekšmeta

virsmas. Iestiprinot elektroinstrumentā piemērotus zāģa as-

meņus, ar to var zāģēt arī krāsaino metālu priekšmetus ar plā-

nām sieniņām, piemēram, profilus.

Elektroinstrumentu nav atļauts lietot melno metālu apstrādei.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroin-

strumenta attēlā, kas sniegts ilustratīvajā lappusē.

1 Pirkstrats griešanās ātruma priekšiestādīšanai

3 Taustiņš ieslēdzēja atbloķēšanai

4 Sešstūra stieņatslēga

5 Taustiņš darbvārpstas fiksēšanai

6 Zāģēšanas leņķa skala

7 Spārnskrūve paralēlās vadotnes fiksēšanai

8 Spārnskrūve zāģēšanas leņķa fiksēšanai

9 Trases marķējums zāģēšanas leņķim 45°

10 Trases marķējums zāģēšanas leņķim 0°

11 Paralēlā vadotne*

12 Kustīgais aizsargpārsegs

13 Kustīgā asmens aizsarga regulējošā svira

15 Spārnskrūve zāģēšanas leņķa fiksēšanai

(GKS 55+ G/GKS 55+ GCE)

16 Īscaurule skaidu izvadīšanai

18 Rokturis (ar izolētu noturvirsmu)

19 Papildrokturis (ar izolētu noturvirsmu)

20 Stiprinošā skrūve ar paplāksni

21 Piespiedējpaplāksne

25 Uzsūkšanas adaptera stiprinājuma skrūve*

OBJ_BUCH-2175-001.book Page 213 Friday, August 1, 2014 2:12 PM214 | Latviešu

1 609 92A 0LU | (1.8.14) Bosch Power Tools

26 Uzsūkšanas adapters*

27 Svira zāģēšanas dziļuma fiksēšanai

28 Griešanas dziļuma skala

29 Skrūvspīles (pāris)**

31 Uzsūkšanas šļūtene*

32 Savienojošais posms*

*Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegā-

des komplektā. Pilns pārskats par izstrādājuma piederumiem ir

sniegts mūsu piederumu katalogā.

**var iegādāties tirdzniecības vietās (neietilpst piegādes komplek-

Informācija par troksni un vibrāciju

Rokas ripzāģis GKS 165 GKS 55+ G GKS 55+ GCE Izstrādājuma numurs

3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..

Nominālā patērējamā jauda

Griešanās ātrums brīvgaitā

Maks. zāģēšanas dziļums pie zāģa

Darbvārpstas fiksēšana

Griešanās ātruma priekšiestādīša-

Elektroniska gaitas stabilizēšana

Palaišanas strāvas ierobežošana

stiprinājuma atveres diametrs

Svars atbilstoši EPTA-Procedure

Elektroaizsardzības klase

Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai ir modificētas at-

bilstoši nacionālajiem standartiem, šie parametri var atšķirties.

Trokšņa parametru vērtības ir no-

teiktas atbilstoši EN 60745-2-5.

GKS 165 GKS 55+ G GKS 55+ GCE

3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..

Instrumenta radītā pēc raksturlīk-

nes A izsvērtā trokšņa parametru

tipiskās vērtības ir šādas:

skaņas spiediena līmenis

skaņas jaudas līmenis

mērījumu izkliede K Nēsājiet ausu aizsargus!

Kopējā vibrācijas paātrinājuma

Bosch Power Tools 1 609 92A 0LU | (1.8.14)

Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbil-

stoši standartā EN 60745 noteiktajai procedūrai un var tikt

lietots elektroinstrumentu savstarpējai salīdzināšanai. To var

izmantot arī vibrācijas radītās papildu slodzes iepriekšējai no-

Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroin-

strumenta galvenajiem pielietojuma veidiem. Ja elektroin-

struments tomēr tiek izmantots citiem pielietojuma veidiem,

kopā ar citādiem piederumiem vai kopā ar atšķirīgiem darb-

instrumentiem, kā arī tad, ja tas nav pietiekošā apjomā apkal-

pots, instrumenta radītais vibrācijas līmenis var atšķirties no

ās vērtības. Tas var būtiski palielināt vibrācijas ra-

dīto papildu slodzi zināmam darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam

darba laika posmam, jāņem vērā arī laiks, kad elektroinstru-

ments ir izslēgts vai arī darbojas, taču faktiski netiek izman-

tots paredzētā darba veikšanai. Tas var būtiski samazināt vib-

rācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu

no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet

elektroinstrumenta un darbinstrumentu apkalpošanu, novēr-

siet roku atdzišanu un pareizi plānojiet darbu.

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie para-

metri“ aprakstītais izstrādājums atbilst visiem direktīvās

2011/65/ES, 2014/30/ES, 2006/42/EK un to labojumos

ietvertajiem saistošajiem noteikumiem, kā arī šādiem stan-

Zāģa asmens iestiprināšana/nomaiņa

 Pirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

 Zāģa asmeņu nomaiņas laikā uzvelciet aizsargcimdus.

Pieskaroties zāģa asmeņiem, var gūt savainojumus.

 Lietojiet tikai tādus zāģa asmeņus, kas atbilst šajā pa-

mācībā norādītajām parametru vērtībām.

 Nekādā gadījumā neizmantojiet kā darbinstrumentus

Pārskats par lietošanai ieteicamajiem zāģa asmeņiem ir

sniegts šīs pamācības beigās.

Zāģa asmens izņemšana (att

Asmens nomaiņas laikā elektroinstrumentu ieteicams novie-

tot tā, lai tas balstītos pret dzinēja korpusu.

–Nospiediet darbvārpstas fiksēšanas taustiņu 5 un turiet to

 Nospiediet darbvārpstas fiksēšanas taustiņu 5 tikai

tad, ja zāģa darbvārpsta negriežas. Pretējā gadījumā

elektroinstruments var tikt bojāts.

– Ar sešstūra stieņatslēgu 4 izskrūvējiet stiprinošo skrūvi

20, griežot to virzienā .

– Paceliet un pavirziet atpakaļ kustīgo asmens aizsargu 12

un noturiet to šādā stāvoklī.

–Noņemiet piespiedējpaplāksni 21 un zāģa asmeni 22 no

Zāģa asmens iestiprināšana (attēls A)

Asmens nomaiņas laikā elektroinstrumentu ieteicams novie-

tot tā, lai tas balstītos pret dzinēja korpusu.

–Notīriet zāģa asmeni 22 un visas iestiprināšanai izmantoja-

– Paceliet un pavirziet atpakaļ kustīgo asmens aizsargu 12

un noturiet to šādā stāvoklī.

–Novietojiet zāģa asmeni 22 uz balstpaplāksnes 23. Zāģa

asmens zobu vērsuma virzienam (ko norāda bulta uz as-

mens korpusa) jāsakrīt ar darbvārpstas griešanās virzienu,

ko norāda bulta uz asmens aizsargpārsega 17.

–Novietojiet uz zāģa asmens piespiedējpaplāksni 21 un ie-

skrūvējiet stiprinošo skrū

vi 20, griežot to virzienā . Se-

kojiet, lai balstpaplāksne 23 un piespiedējpaplāksne 21

tiktu iestiprinātas pareizi.

–Nospiediet darbvārpstas fiksēšanas taustiņu 5 un turiet to

– Ar sešstūra stieņatslēgu 4 stingri pieskrūvējiet stiprinošo

skrūvi 20, griežot to virzienā . Skrūves pievilkšanas mo-

mentam jābūt 6–9 Nm, kas panākams, pieskrūvējot skrūvi

ar pirkstiem un tad pagriežot vēl par ¼ apgrieziena uz

Putekļu un skaidu uzsūkšana

 Pirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

 Dažu materiālu, piemēram, svinu saturošu krāsu, dažu

koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi

veselībai. Pieskaršanās šādiem putekļiem vai to ieelpoša-

na var izraisīt alerģiskas reakcijas vai elpošanas ceļu sa-

slimšanu elektroinstrumenta lietotājam vai darba vietai tu-

vumā esošajām personām.

Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas,

zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši

tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hro-

mātu vai koksnes aizsardzības līdzekļiem). Azbestu saturo-

ālus drīkst apstrādāt vienīgi personas ar īpašām

profesionālām iemaņām.

OBJ_BUCH-2175-001.book Page 215 Friday, August 1, 2014 2:12 PM216 | Latviešu 1 609 92A 0LU | (1.8.14) Bosch Power Tools –Pielietojiet apstrādājamajam materiālam vispiemērotā-

ko putekļu uzsūkšanas metodi.

–Darba vietai jābūt labi ventilējamai.

–Darba laikā ieteicams izmantot masku elpošanas ceļu

aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas

uz apstrādājamo materiālu.

 Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var

Uzsūkšanas adaptera nostiprināšana (attēls B)

–Novietojiet uzsūkšanas adapteru 26 uz skaidu izvadīšanas

atveres 16, līdz tas fiksējas. Papildus nostipriniet uzsūkša-

nas adapteru 26 ar skrūvi 25.

ni ar diametru 35 mm.

 Uzsūkšanas adapteru drīkst nostiprināt uz elektroins-

trumenta tikai tad, ja tiek pielietota ārējā putekļu uz-

sūkšana. Pretējā gadījumā var nosprostoties elektroins-

trumenta putekļu uzsūkšanas kanāls.

 Uzsūkšanas adapteram nedrīkst pievienot putekļu mai-

siņu. Pretējā gadījumā var nosprostoties putekļu uzsūkša-

Lai nodrošinātu efektīvu putekļu un skaidu uzsūkšanu, regulā-

ri tīriet uzsūkšanas adapteru 26.

Putekļu uzsūkšana ar ārējā putekļsūcē

Savienojiet uzsūkšanas šļūteni 31 ar putekļsūcēju (papildpie-

derums). Šīs pamācības beigās ir parādīts, kā elektroinstru-

ments pievienojams dažāda tipa putekļsūcējiem.

Elektroinstrumentu var tieši pievienot Bosch universālā pu-

tekļsūcēja papildu kontaktligzdai. Šis putekļsūcējs ir apgā-

dāts ar tālvadības funkciju, tāpēc, ieslēdzot elektroinstru-

mentu, automātiski ieslēdzas arī putekļsūcējs.

Putekļsūcējam jābūt piem

ērotam apstrādājamā materiāla pu-

Veselībai īpaši kaitīgu, kancerogēnu vai sausu putekļu uzsūk-

šanai lietojiet speciālus putekļsūcējus.

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

Zāģēšanas dziļuma iestādīšana (attēls C)

 Izvēlieties zāģējamā priekšmeta biezumam atbilstošu

zāģēšanas dziļumu. Zem zāģējamā priekšmeta redzamās

asmens daļas augstums nedrīkst pārsniegt zāģa asmens

–Atbrīvojiet fiksējošo sviru 27. Lai samazinātu zāģēšanas

dziļumu, attāliniet zāģa korpusu no pamatnes 14, bet, lai

palielinātu zāģēšanas dziļumu, tuviniet zāģa korpusu pa-

matnei 14. Iestādiet vēlamo zāģēšanas dziļumu, vadoties

pēc nolasījumiem uz zāģēšanas dziļ

uma skalas. Tad no jau-

na stingri pievelciet fiksējošo sviru 27.

–Ja pēc fiksējošās sviras 27 atbrīvošanas vēlamo zāģēšanas

dziļumu pilnībā neizdodas iestādīt, pavelciet fiksējošo svi-

ru 27 prom no zāģa un pārvietojiet lejup. Tad atlaidiet fik-

sējošo sviru 27. Atkārtojiet šīs darbības, līdz izdodas iestā-

dīt vēlamo zāģēšanas dziļumu.

–Ja pēc fiksējošās sviras 27 pievilkšanas vēlamo zāģēšanas

dziļumu neizdodas pietiekoši stingri fiksēt, pavelciet fiksē-

jošo sviru 27 prom no zāģa un pārvietojiet augšup. Tad at-

laidiet fiksējošo sviru 27. Atkārtojiet šīs darb

das fiksēt vēlamo zāģēšanas dziļumu.

Zāģēšanas leņķa iestādīšana (GKS 55+ G/GKS 55+ GCE)

Elektroinstrumentu ieteicams novietot tā, lai tas balstītos pret

–Atskrūvējiet spārnskrūves 8 un 15. Nolieciet zāģi sānu vir-

zienā. Iestādiet vēlamo zāģēšanas dziļumu, vadoties pēc

nolasījumiem uz zāģēšanas dziļuma skalas 6. Tad no jauna

stingri pieskrūvējiet spārnskrūves 8 un 15.

Piezīme. Veidojot slīpos zāģējumus, zāģēšanas dziļums ir ma-

zāks par vērtību, kas nolas

āma uz zāģēšanas dziļuma skalas

Zāģēšanas leņķa iestādīšana (GKS 165)

Elektroinstrumentu ieteicams novietot tā, lai tas balstītos pret

–Atskrūvējiet spārnskrūvi 8. Sasveriet zāģi sānu virzienā.

Iestādiet vēlamo zāģēšanas leņķi atbilstoši nolasījumiem

uz skalas 6. Tad no jauna stingri pieskrūvējiet spārnskrūvi

Piezīme. Veidojot slīpos zāģējumus, zāģēšanas dziļums ir ma-

zāks par vērtību, kas nolasāma uz zāģēšanas dziļuma skalas

Marķējumi zāģēšanas trases noteikšanai

āģēšanas leņķim 0° 10 parāda zāģa as-

mens novietojumu, veidojot zāģējumus taisnā leņķī. Trases

marķējums zāģēšanas leņķim 45° 9 parāda zāģa asmens no-

vietojumu, veidojot slīpos zāģējumus 45° leņķī.

–Lai nodrošinātu vēlamo zāģējuma precizitāti, novietojiet

zāģi uz priekšmeta virsmas, kā parādīts zīmējumā. Zāģēju-

ma trasi vislabāk noteikt praktisku mēģinājumu ceļā.

 Pievadiet instrumentam pareizu spriegumu! Spriegu-

mam elektrotīklā jāatbilst vērtībai, kas norādīta instru-

menta marķējuma plāksnītē. Elektroinstrumenti, kas

paredzēti 230 V spriegumam, var darboties arī no

Ieslēgšana un izslēgšana

–Lai ieslēgtu elektroinstrumentu, vispirms nospiediet ie-

slēdzēja atbloķēšanas taustiņu 3, pēc tam nospiediet ie-

slēdzēju 2 un turiet to nospiestu.

–Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju 2.

Piezīme. Drošības apsvērumu dēļ ieslēdzēja 2 fiksēšana ie-

slēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu

elektroinstrumenta darbības laiku.

Griešanās ātruma priekšiestādīšana (GKS 55+ GCE)

Ar pirkstratu 1 lietotājs var izvēlēties instrumenta griešan

ātrumu. Tas iespējams arī instrumenta darbības laikā.

Optimālais griešanās ātrums ir atkarīgs no lietojamā zāģa as-

mens un no apstrādājamā materiāla (skatīt pārskatu par zāģa

asmeņiem šīs lietošanas pamācības beigās).

Izskrējiena bremze (GKS 55+ G/GKS 55+ GCE)

Elektroinstruments ir apgādāts ar izskrējiena bremzi, kas ļauj

samazināt zāģa asmens izskrējiena laiku pēc elektroinstru-

Palaišanas strāvas ierobežošana (GKS 55+ GCE)

Elektroniskā palaišanas strāvas ierobežošanas ierīce ierobe-

žo elektroinstrumenta jaudu palaišanas brīdī, ļaujot to darbi-

nāt no elektrotīkla ar aizsardzības strāvu 16 A.

Elektroniskā gaitas stabilizēšana (GKS 55+ GCE)

Elektroniskais gaitas stabilizators uztur gandrīz nemainīgu

darbvārpstas griešanās ātrumu, slodzei mainoties no brīvgai-

tas līdz maksimālajai vērtībai, kas ļauj stabilizēt apstrādes re-

Sargājiet zāģa asmeņus no sitieniem un triecieniem.

Pārvietojiet elektroinstrumentu griešanas virzienā, ieturot pa-

stāvīgu ātrumu un nelielu spiedienu. Cenšoties pārvietot

elektroinstrumentu pārāk ātri, samazinās tā darbinstrumenta

kalpošanas laiks un elektroinstruments var tikt bojāts.

Darba ražība un zāģējuma kvalitāte ir stipri atkarīga no zāģa

asmens stāvokļa un tā zobu formas. Tāpēc izmantojiet dar-

bam tikai asus zāģa asmeņus, kas paredzēti attiecīgā materiā-

Zāģa asmens izvēle ir atkarīga no zāģējamā koka šķirnes un

kvalitātes, kā arī no tā, vai zāģējums veidojams garenisk

Zāģējot egles koksni gareniskā virzienā, nereti veidojas garas

spirālveida skaidas.

Dižskābarža un ozola putekļi ir īpaši kaitīgi veselībai, tāpēc šo

koksnes veidu apstrādes laikā noteikti pielietojiet putekļu uz-

Krāsaino metālu zāģēšana

Piezīme. Lietojiet vienīgi asus zāģa asmeņus, kas piemēroti

krāsaino metālu zāģēšanai. Tas ļaus nodrošināt augstu zāģē-

šanas kvalitāti un novērst zāģa asmens iesprūšanu.

Uzsāciet zāģēšanu, uzmanīgi tuvinot apstrādājamajam priekš-

metam rotējošu zāģa asmeni. Veiciet zāģēšanu bez p

miem, pārvietojot elektroinstrumentu ar nelielu ātrumu.

Uzsāciet profila zāģēšanu no tā mazākā šķērsgriezuma puses,

nekad neuzsāciet U veida profilu zāģēšanu no profila vaļējās

puses. Zāģējot garus profilētos priekšmetus, tie jāatbalsta, lai

novērstu zāģa asmens iestrēgšanu un elektroinstrumenta at-

Zāģēšana, izmantojot paralēlo vadotni (attēls D)

Paralēlā vadotne 11 ļauj veidot zāģējumus, precīzi ieturot at-

tālumu no zāģējamā priekšmeta malas, piemēram, tad, ja ne-

pieciešams nozāģēt vienāda platuma līstes.

–Atskrūvējiet spārnskrūvi 7 un iebīdiet paralēlās vadotnes

11 skalu pamatnes 14 atv

ērumā. Iestādiet vēlamo zāģēša-

nas platumu atbilstoši nolasījumiem uz skalas pret trases

marķējumu 10 vai 9, kā norādīts sadaļā „Marķējumi zāģē-

šanas trases noteikšanai“. Tad no jauna stingri pieskrūvē-

Zāģēšana, izmantojot palīgvadotni (attēls E)

Ja nepieciešams taisni apzāģēt garus priekšmetus, kā palīgva-

dotni var izmantot piemērota garuma dēli vai līsti, to ar skrūv-

spīļu palīdzību nostiprinot uz zāģējamā priekšmeta virsmas

un zāģēšanas laikā virzot ripzāģa paralēlo vadotni gar palīgva-

Zāģēšana, izmantojot vadotnes sliedi

(GKS 55+ G/GKS 55+ GCE) (attēls F)

Izmantojot vadotnes sliedi 30, var veidot taisnus zāģē

Vadotnes sliedes gumijas apmale kalpo kā pretplaisāšanas

aizsargs, kas novērš virsmas plaisāšanu, zāģējot koka priekš-

metus. Šim nolūkam nepieciešams, lai zāģa asmens zobi at-

rastos tieši blakus gumijas apmalei.

Tāpēc, izmantojot zāģēšanai vadotnes sliedi 30 pirmo reizi,

gumijas apmale jāpielāgo lietojamajam ripzāģim. Šim nolū-

kam novietojiet vadotnes sliedi 30 pilnā garumā uz apstrādā-

jamā priekšmeta. Iestādiet zāģēšanas dziļumu aptuveni 9 mm

un izvēlieties taisnu zāģēšanas leņķi. Ieslēdziet ripzāģi un pār-

vietojiet to zāģēšanas virzienā, ieturot pastāvīgu ātrumu un

Izmantojot savienojošo posmu 32, var savienot kopā divas va-

dotnes sliedes. Savienošanai lietojamas četras kopā ar savie-

nojošo posmu piegādātā

Apkalpošana un apkope

Apkalpošana un tīrīšana

 Pirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

 Lai nodrošinātu ilgstošu un nevainojamu elektroin-

strumenta darbību, uzturiet tīru tā korpusu un ventilā-

Instrumenta kustīgajam aizsargam brīvi jāpārvietojas un pat-

stāvīgi jāaizveras. Tāpēc uzturiet tīru aizsargu un virsmas tā

tuvumā. Uzkrājoties putekļiem un skaidām, izpūtiet tos no aiz-

sarga ar saspiestā gaisa strūklu vai iztīriet ar otu.

OBJ_BUCH-2175-001.book Page 217 Friday, August 1, 2014 2:12 PM218 | Lietuviškai 1 609 92A 0LU | (1.8.14) Bosch Power Tools Uzglabājot zāģa asmeņus bez aizsargpārklājuma, tie jāpārklāj

ar plānu kārtiņu skābi nesaturošas eļļas. Pirms lietošanas as-

meņi rūpīgi jānotīra, lai uz zāģējuma virsmas nepaliktu eļļas

Zāģa asmenim pielipušās līmes vai sveķu paliekas nelabvēlīgi

ietekmē zāģējuma virsmas kvalitāti. Tāpēc notīriet zāģa asme-

ni tūlīt pēc tā lietošanas.

Ja nepieciešams nomainīt elektrotīkla kabeli, tas jāveic firmas

Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā

elektroinstrumentu remonta darbnīcā, jo tā

jadzīgais darba drošības līmenis.

Klientu konsultāciju dienests un konsultācijas

Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jau-

tājumiem par izstrādājuma remontu un apkalpošanu, kā arī

par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju

par rezerves daļām var atrast arī interneta vietnē:

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis-

labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz-

strādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti

paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz

elektroinstrumenta marķējuma plāksnītes.

Robert Bosch SIA Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S LV-1021 Rīga

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma

materiāli jānogādā otrreizējai pārstrādei apkārtējai videi ne-

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Saskaņā ar Eiropas Savienības direktīvu

2012/19/ES par nolietotajām elektriska-

jām un elektroniskajām ierīcēm un šīs direk-

tīvas atspoguļojumiem nacionālajā likum-

došanā, lietošanai nederīgie elektroinstru-

menti jāsavāc atsevišķi un jānogādā otrrei-

zējai pārstrādei apkārtējai videi nekaitīgā veidā

Tiesības uz izmaiņām tiek saglabātas.
