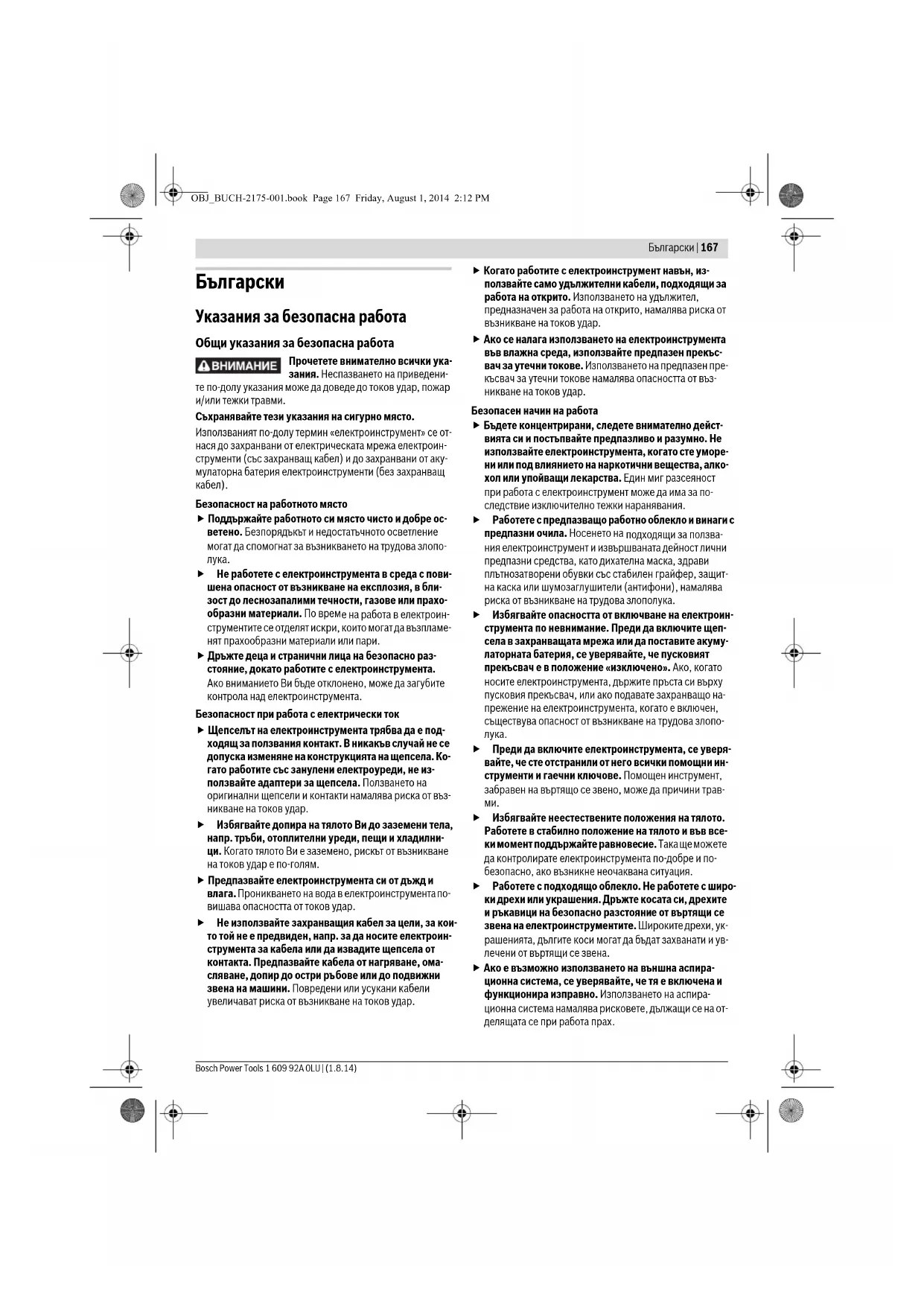

OBJ_BUCH-2175-001.book Page 166 Friday, August 1, 2014 2:12 PMБългарски | 167 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Български

Указания за безопасна работа

Общи указания за безопасна работа

Прочетете внимателно всички ука-

зания. Неспазването на приведени-

те по-долу указания може да доведе до токов удар, пожар

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин «електроинструмент» се от-

нася до захранвани от електрическата мрежа електроин-

струменти (със захранващ кабел) и до захранвани от аку-

мулаторна батерия електроинструменти (без захранващ

Безопасност на работното място

 Поддържайте работното си място чисто и добре ос-

ветено. Безпорядъкът и недостатъчното осветление

могат да спомогнат за възникването на трудова злопо-

 Не работете с електроинструмента в среда с пови-

шена опасност от възникване на експлозия, в бли-

зост до леснозапалими течности, газове или прахо-

образни материали. По врем

е на работа в електроин-

струментите се отделят искри, които могат да възпламе-

нят прахообразни материали или пари.

 Дръжте деца и странични лица на безопасно раз-

стояние, докато работите с електроинструмента.

Ако вниманието Ви бъде отклонено, може да загубите

контрола над електроинструмента.

Безопасност при работа с електрически ток

 Щепселът на електроинструмента трябва да е под-

ходящ за ползвания контакт. В никакъв случай не се

допуска изменяне на конструкцията на щепсела. Ко-

гато работите със занулени електроуреди, не из-

ползвайте адаптери за щепсела. Ползването на

оригинални щепсели и контакти намалява риска от въз-

никване на токов удар.

 Избягвайте допира на тялото Ви до заземени тела,

напр. тръби, отоплителни уреди, пещи и хладилни-

ци. Когато тялото Ви е заземено, рискът от възникване

на токов удар е по-голям.

 Предпазвайте електроинструмента си от дъжд и

влага. Проникването на вода в електроинструмента по-

вишава опасността от токов удар.

 Не използвайте захранващия кабел за цели, за кои-

то той не е предвиден, напр. за да носите електроин-

струмента за кабела или да извадите щепсела от

контакта. Предпазвайте кабела от нагряване, ома-

сляване, допир до остри ръ

бове или до подвижни

звена на машини. Повредени или усукани кабели

увеличават риска от възникване на токов удар.

 Когато работите с електроинструмент навън, из-

ползвайте само удължителни кабели, подходящи за

работа на открито. Използването на удължител,

предназначен за работа на открито, намалява риска от

възникване на токов удар.

 Ако се налага използването на електроинструмента

във влажна среда, използвайте предпазен прекъс-

вач за утечни токове. Използването на предпазен пре-

късвач за утечни токове намалява опасността от въз-

никване на токов удар.

Безопасен начин на работа

 Бъдете концентрирани, следете внимателно дейст-

вията си и постъпвайте предпазливо и разумно. Не

използвайте електроинструмента, когато сте уморе-

ни или под влиянието на наркотични вещества, алко-

хол или упойващи лекарства. Един миг разсеяност

при работа с електроинструмент може да има за по-

следствие изключително тежки наранявания.

 Работете с предпазващо работно облекло и винаги с

предпазни очила. Носенето на

подходящи за ползва-

ния електроинструмент и извършваната дейност лични

предпазни средства, като дихателна маска, здрави

плътнозатворени обувки със стабилен грайфер, защит-

на каска или шумозаглушители (антифони), намалява

риска от възникване на трудова злополука.

 Избягвайте опасността от включване на електроин-

струмента по невнимание. Преди да включите щеп-

села в захранващата мрежа или да поставите акуму-

латорната батерия, се уверявайте, че пусковият

прекъсвач е в положение «изключено». Ако, когато

носите електроинструмента, държите пръста си върху

пусковия прекъсвач, или ако подавате захранващо на-

прежение на електроинструмента, когато е включен,

съществува опасност от възникване на трудова злопо-

 Преди да включите електроинструмента, се уверя-

вайте, че сте отстранили от него всички помощни ин-

струменти и гаечни ключове. Помощен инструмент,

забравен на въртящо се звено, м

оже да причини трав-

 Избягвайте неестествените положения на тялото.

Работете в стабилно положение на тялото и във все-

ки момент поддържайте равновесие. Така ще можете

да контролирате електроинструмента по-добре и по-

безопасно, ако възникне неочаквана ситуация.

 Работете с подходящо облекло. Не работете с широ-

ки дрехи или украшения. Дръжте косата си, дрехите

и ръкавици на безопасно разстояние от въртящи се

звена на електроинструментите. Широките дрехи, ук-

рашенията, дългите коси могат да бъдат захванати и ув-

лечени от въртящи се звена.

 Ако е възможно използването на външна аспира-

ционна система, се уверявайте, че тя е включена и

функционира изправно. Използването на аспира-

ционна система намалява рисковете, дължащи се на от-

делящата се при работа прах.

OBJ_BUCH-2175-001.book Page 167 Friday, August 1, 2014 2:12 PM168 | Български

1 609 92A 0LU | (1.8.14) Bosch Power Tools

Грижливо отношение към електроинструментите

 Не претоварвайте електроинструмента. Използвай-

те електроинструментите само съобразно тяхното

предназначение. Ще работите по-добре и по-безопас-

но, когато използвате подходящия електроинструмент

в зададения от производителя диапазон на натоварва-

 Не използвайте електроинструмент, чиито пусков

прекъсвач е повреден. Електроинструмент, който не

може да бъде изключван и включван по предвидения от

производителя начин, е опасен и трябва да бъде ремон-

 Преди да променяте настройките на електроинстру-

мента, да заменяте работни инструменти и допълни-

телни приспособления, както и когато про-

дължително време няма да използвате електроин-

струмента, изключвайте щепсела от захранващата

мрежа и/или изваждайте акумулаторната батерия.

Тази мярка премахва оп

асността от задействане на

електроинструмента по невнимание.

 Съхранявайте електроинструментите на места, къ-

дето не могат да бъдат достигнати от деца. Не допус-

кайте те да бъдат използвани от лица, които не са за-

познати с начина на работа с тях и не са прочели тези

инструкции. Когато са в ръцете на неопитни потребите-

ли, електроинструментите могат да бъдат изключи-

 Поддържайте електроинструментите си грижливо.

Проверявайте дали подвижните звена функциони-

рат безукорно, дали не заклинват, дали има счупени

или повредени детайли, които нарушават или изме-

нят функциите на електроинструмента. Преди да из-

ползвате електроинструмента, се погрижете по-

вредените детайли да бъдат ремонтирани. Много от

трудовите злополуки се дължат на недобре поддържа-

ни електроинструменти и уреди.

 Поддържайте режещите инструменти винаги добре

заточени и чисти. Добре поддържаните режещи ин-

струменти с остри ръбове оказват по-малко съпро-

тивление и се водят по-леко.

 Използвайте електроинструментите, допълнителни-

те приспособления, работните инструменти и т.н.,

съобразно инструкциите на производителя. При то-

ва се съобразявайте и с конкретните работни усло-

вия и операции, които трябва да изпълните.

Използването на електроинструменти за различни от

предвидените от производителя приложения повиша-

ва опасността от възникване на трудови злополуки.

 Допускайте ремонтът на електроинструментите Ви

да се извършва само от квалифицирани специали-

сти и само с използването на оригинални резервни

части. По този начин се гарантира съхраняване на без-

опасността на електроинструмента.

Указания за безопасна работа с циркуляри

 ОПАСНОСТ: дръжте ръцете си на разстояние от зо-

ната на рязане и от циркулярния диск. С втората си

ръка дръжте спомагателната ръкохватка или корпу-

са на електродвигателя. Когато държите циркуляра с

двете си ръце, няма опасност да ги нараните с режещия

 Не поставяйте ръцете си под детайла. Предпазният

кожух не може да Ви защити в зоната под обработвания

 Регулирайте дълбочината на рязане съобразно де-

белината на стената на обработвания детайл. От об-

ратната страна на детайла дискът трябва да се подава на

разстояние, по-малко от една височина на зъба.

 Никога не дръжте разрязвания детайл на ръка или

притиснат към крака си. Осигурявайте детайла, като

го захващате в стабилно приспособление. За да огра-

ничите опасността от влизане в съп

лото, заклинване на режещия диск или загуба на кон-

трол над електроинструмента, е важно да застопорите

обработвания детайл добре.

 Когато съществува опасност по време на работа ра-

ботният инструмент да засегне скрити под повърх-

ността проводници под напрежение или захранва-

щия кабел, допирайте електроинструмента само до

изолираните ръкохватки. При контакт с проводник

под напрежение то се предава по металните елементи

на електроинструмента, което води до токов удар.

 При надлъжно разрязване винаги използвайте опо-

ра или прав направляващ ръб. Режещи дискове, кои-

то не пасват точно на монтажните елементи на електро-

инструмента, при имат биене и могат да доведат до за-

губа на контрол над електроинструмента.

 Използвайте винаги циркулярни дискове, които са с

посочените размери и подходящ присъединителен

отвор (напр. ромбоиден или кръгъ

скове, които не пасват на монтажните елементи на цир-

куляра, по време на работа бият и водят до загуба на

контрол над електроинструмента.

 Никога не използвайте повредени или неподходящи

подложни шайби или винтове за режещия диск. Под-

ложните шайби и винтовете са проектирани специално

за Вашия циркуляр и осигуряват оптимални производи-

телност и сигурност при работа.

 Откат – причини за възникване и мерки за предо-

– Откатът е внезапна реакция вследствие на закачане,

заклинване или неправилно ориентиране на работния

инструмент, което води до неконтролируемо отскачане

на триона в посока от разрязвания детайл към работе-

щия с електроинструмента;

– ако циркулярният диск се закачи или заклини в затва-

рящата се междина на среза, той се блокира внезапно,

а инерцията на електродвигателя оттласква циркуляра

по посока на работещия с електроинструмента;

OBJ_BUCH-2175-001.book Page 168 Friday, August 1, 2014 2:12 PMБългарски | 169

Bosch Power Tools 1 609 92A 0LU | (1.8.14)

– ако циркулярният диск бъде усукан или насочен не-

правилно в междината на среза, зъби от задния ръб мо-

гат да се закачат в повърхността на разрязвания детайл,

вследствие на което циркулярният диск отскача от ме-

ждината на среза по посока работещия с електроин-

Откатът възниква като резултат от неправилното бора-

вене с електроинструмента. Това може да бъде избег-

нато чрез взимането на подходящи предпазни мерки,

както е описано по-долу.

 Дръжте циркуляра здраво с двете ръце и заемайте

положение, при което ръцете Ви са насочени да про-

тиводействат на евентуално възникнал откат. Тяло-

то Ви трябва да е разположено странично на равни-

ната на въртене на диска, никога не поставяйте ре-

жещия диск в една равнина с тялото си. При възник-

ване на откат циркулярът

може да отскочи назад, но при

взимане на подходящи предпазни мерки работещият с

него може да овладее отката.

 Ако режещият диск се заклини или прекъснете ра-

бота, изключете ръчния циркуляр и го задръжте не-

подвижен в междината, докато режещият диск спре

да се върти. Не се опитвайте да извадите ръчния

циркуляр от детайла или да го издърпате назад, до-

като дискът се върти, в противен случай може да

възникне откат. Открийте и отстранете причината за

заклинването на режещия диск.

 Ако искате да включите циркуляра, докато той е в

детайла, центрирайте режещия диск в междината и

предварително се уверете, че зъбите не допират до

детайла. Ако режещият диск се заклини, при включва-

не на циркуляра той може да изскочи от детайла или да

 Когато разрязвате големи плочи, ги подпирайте, за

да намалите опасността от заклинване на режещия

олеми плочи могат да се огънат под действие на

силата на собствената си тежест. Плочите трябва да бъ-

дат подпирани и от двете страни, както в близост до сре-

за, така и в отдалечените им краища.

 Не използвайте затъпени или повредени режещи

дискове. Когато дисковете са затъпени или обърнати в

неправилната посока, разрязваната междина е тясна,

поради което силно се увеличават триенето, както и

опасността от заклинване и откат.

 Преди да започнете разрязването, се уверете, че

механизмите за регулиране на дълбочината и накло-

на на разрязване са затегнати здраво. Ако по време

на рязане под действие на възникващите сили настрой-

ките се променят, това може да доведе до заклинване и

откат на електроинструмента.

 Бъдете особено предпазливи при разрязване в съ-

ществуващи стени или други елементи, под чиято

повърхност може да има скрити чужди тела. Врязва-

щият се циркулярен диск може да попадне на скрит

обект, да блокира и да предизвика откат.

Функция на долния предпазен кожух

 Винаги преди започване на работа се уверявайте, че

долният предпазен кожух се затваря безпроблем-

но. Не използвайте циркуляра, ако долният предпа-

зен кожух не може да се движи свободно и не се за-

тваря веднага. Никога не захващайте или завърз-

вайте долния предпазен кожух в отворена позиция.

Ако циркулярът падне на земята, долният предпазен ко-

жух може да се огъне. Отворете предпазния кожух с ло-

ста за изтегляне назад и се уверете, че кожухът може да

се движи свободно, както и че не допира до други де-

тайли при всички възможни наклони и дълбочини на

 Проверявайте функционирането на пружината за

долния предпазен кожух. Ако долният кожух и пру-

жината не работят правилно, преди бъде използван,

т трябва да бъде ремонтиран.

Повредени детайли, полепвания на замърсявания или

натрупване на стружки предизвикват забавяне на дви-

жението на долния предпазен кожух.

 Отваряйте ръчно долния предпазен кожух само при

изпълняване на специални срезове, напр. «Разряз-

ване с пробиване и под ъгъл». Отворете долния

предпазен кожух с издърпващия се назад лост и го

отпуснете, когато циркулярният диск се вреже в де-

тайла. При всички други видове срезове долният пред-

пазен кожух трябва да работи автоматично.

 Не оставяйте циркуляра на работния плот или на зе-

мята, без преди това долният предпазен кожух да е

покрил режещия диск. Незащитен въртящ се по инер-

ция режещ диск ще премести циркуляра в посока, об-

ратна на посоката на рязане, и ще разреже намира

се на пътя му предмети. Съобразявайте се с времето за

въртене по инерция на диска.

Допълнителни указания за безопасна работа

 Не поставяйте пръстите си в отворите за изхвърляне

на стружките. Можете да се нараните от въртящите се

 Използвайте подходящи прибори, за да откриете

евентуално скрити под повърхността тръбопроводи,

или се обърнете към съответното местно снабдител-

но дружество. Влизането в съприкосновение с про-

водници под напрежение може да предизвика пожар и

токов удар. Увреждането на газопровод може да дове-

де до експлозия. Повреж

дането на водопровод има за

последствие големи материални щети и може да пре-

 Не монтирайте стационарно електроинструмента.

Той не е проектиран за работа на стенд.

 Не използвайте циркулярни дискове от бързорезна

стомана (HSS). Такива дискове се чупят лесно.

 Не разрязвайте черни метали. Нагорещени стружки

могат да запалят прахоуловителната система.

OBJ_BUCH-2175-001.book Page 169 Friday, August 1, 2014 2:12 PM170 | Български 1 609 92A 0LU | (1.8.14) Bosch Power Tools  По време на работа дръжте електроинструмента

здраво с двете ръце и заемайте стабилно положение

на тялото. С двете ръце електроинструментът се води

 Осигурявайте обработвания детайл. Детайл, захва-

рен по здраво и сигурно, отколкото, ако го държите с

 Преди да оставите електроинструмента, изчаквайте

въртенето да спре напълно. В противен случай из-

ползваният работен инструмент може да допре друг

предмет и да предизвика неконтролирано преместване

на електроинструмента.

Описание на продукта и възмож-

Прочетете внимателно всички указания.

Неспазването на приведените по-долу ука-

зания може да доведе до токов удар, пожар

Предназначение на електроинструмента

Електроинструментът е предназначен за разрязване на

дървесни материали по права линия, перпендикулярно

или със скосяване. С подходящи режещи листове могат да

бъдат разрязвани и тънкостенни детайли от цветни метали,

Не се допуска разрязването на черни метали.

Номерирането на елементите на електроинструмента се

отнася до изображенията на страниците с фигурите.

1 Потенциометър за предварителен избор на скоростта

на въртене (GKS 55+ GCE)

3 Блокировка на пусковия прекъсвач

5 Бутон за блокиране на вала

6 Скала за измерване на ъгъла на скосяване

7 Винт с крилчата глава за опората за успоредно

8 Винт с крилчата глава за предварително установява-

не на наклона на среза

9 Маркировка на среза 45°

13 Лост за регулиране на шарнирно окачения предпазен

15 Винт с крилчата глава за предварително регулиране

на наклона на среза (GKS 55+ G/GKS 55+ GCE)

16 Отвор за изхвърляне на стружките

18 Ръкохватка (Изолирана повърхност за захващане)

19 Спомагателна ръкохватка (Изолирана повърхност за

20 Застопоряващ винт с шайба

21 Застопоряващ фланец

25 Застопоряващ винт за адаптера за прахоулавяне*

Адаптер за прахоулавяне*

27 Застопоряващ лост за предварително регулиране на

дълбочината на врязване

28 Скала за отчитане на дълбочината на среза

29 Двойка скоби за застопоряване**

30 Направляваща шина*

31 Маркуч на аспирационната уредба*

32 Съединително звено*

*Изобразените на фигурите и описаните допълнителни приспо-

собления не са включени в стандартната окомплектовка на

уреда. Изчерпателен списък на допълнителните приспособле-

ния можете да намерите съответно в каталога ни за допълни-

телни приспособления.

**стандартен инструмент (не е включен в окомплектовката)

Номинална консумирана мощ-

Скорост на въртене на празен ход

макс. дълбочина на рязане с цир-

кулярен диск с диаметър 165 mm

Данните се отнасят до номинално напрежение [U] 230 V. При различно напрежение, както и при специалните изпълнения за някои страни да-

нните могат да се различават.

OBJ_BUCH-2175-001.book Page 170 Friday, August 1, 2014 2:12 PMБългарски | 171

Bosch Power Tools 1 609 92A 0LU | (1.8.14)

Информация за излъчван шум и вибрации

Посоченото в това ръководство за експлоатация равнище

на генерираните вибрации е измерено съгласно процеду-

ра, стандартизирана в EN 60745, и може да служи за срав-

няване на електроинструменти един с друг. То е подходя-

що също и за предварителна ориентировъчна преценка на

натоварването от вибрации.

Посоченото ниво на генерираните вибрации е представи-

телно за най-често срещаните приложения на електроин-

струмента. Ако обаче електроинструментът бъде използ-

ван за други дейности, с различни работни инструменти

или без необходимото техническо обслужване, нивото на

вибрациите може да се разли

чава. Това би могло да увели-

чи значително сумарното натоварване от вибрации в про-

За точната преценка на натоварването от вибрации трябва

да бъдат взимани предвид и периодите, в които електро-

инструментът е изключен или работи, но не се ползва. То-

ва би могло значително да намали сумарното натоварване

Предписвайте допълнителни мерки за предпазване на ра-

ботещия с електроинструмента от въздействието на ви-

брациите, например: техническо обслужване на

електроинструмента и работните инструменти, п

не на ръцете топли, целесъобразна организация на работ-

Декларация за съответствие

С пълна отговорност ние декларираме, че описаният в

раздела «Технически данни» съответства на всички валид-

ни изисквания на директивите 2011/65/EС, 2014/30/EС,

2006/42/EО, включително на измененията им и покрива

изискванията на стандартите: EN 60745-1, EN 60745-2-5.

Техническа документация (2006/42/ЕО) при:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Предварителен избор на

скоростта на въртене

Модул за поддържане на

постоянна скорост на въртене – – 

Ограничение на пусковия ток

Размери на основната плоча

mm 235 x 138 x 8 252 x 194 x 8,5 252 x 194 x 8,5

Диаметър на циркулярния диск

присъединителен отвор

Маса съгласно EPTA-Procedure

Ръчен циркуляр GKS 165 GKS 55+ G GKS 55+ GCE

Данните се отнасят до номинално напрежение [U] 230 V. При различно напрежение, както и при специалните изпълнения за някои страни да-

нните могат да се различават.

Стойностите на излъчвания шум

са определени съгласно

GKS 165 GKS 55+ G GKS 55+ GCE

Равнището А на излъчвания шум

Равнище на звуковото налягане

Пълната стойност на вибрациите

(векторната сума по трите на-

правления) и неопределеността K

са изчислени съгласно EN 60745:

Поставяне/смяна на режещия диск

 Преди извършване на каквито и да е дейности по

електроинструмента изключвайте щепсела от за-

 При монтирането на циркулярния диск работете с

предпазни ръкавици. При допир до циркулярния диск

съществува опасност да се нараните.

 Използвайте само режещи дискове, които съответ-

стват на данните, посочени в това ръководство за

 В никакъв случай не използвайте абразивни диско-

Избор на циркулярния диск

Обзор на препоръчваните режещи дискове можете да на-

мерите в края на това ръководство за експлоатация.

Демонтиране на режещия диск (вижте фиг. А)

Най-добре е при смяна на циркулярния диск да поставите

електроинструмента легнал на челната страна на електро-

– Натиснете и задръжте бутона за блокиране на вала 5.

 Натискайте бутона за блокиране на вала 5 само кога-

то въртенето на вала е спряло напълно. В противен

случай електроинструментът

може да бъде повреден.

– С шестостенния ключ 4 развийте застопоряващия винт

20 като въртите в посоката .

– Завъртете шарнирния предпазен кожух 12 назад и го

– Демонтирайте застопоряващия фланец 21 и циркуляр-

ния диск 22 от вала на електроинструмента 24.

Монтиране на режещия диск (вижте фиг. А)

Най-добре е при смяна на циркулярния диск да поставите

електроинструмента легнал на челната страна на електро-

– Почистете режещия диск 22 и всички детайли, които

– Завъртете шарнирния пред

пазен кожух 12 назад и го

– Поставете режещия диск 22 на центроващия фланец

23. Посоката на рязане на зъбите (означена със стрелка

върху диска) и посоката на въртене (означена със

стрелка върху предпазния кожух 17) трябва да съвпа-

– Поставете застопоряващия фланец 21 и навийте винта

20 като го въртите в посоката . Внимавайте опорният

фланец 23 и застопоряващият фланец 21 да са влезли

правилно в позициите си.

– Натиснете и задръжте бутона за блокиране на вала 5.

–С шестостенния ключ

4 затегнете застопоряващия винт

20 като го въртите в посоката . Въртящият момент на

затягане трябва да бъде 6–9Nm това съответства при-

бл. на затягане на ¼ оборот.

Система за прахоулавяне

 Преди извършване на каквито и да е дейности по

електроинструмента изключвайте щепсела от за-

 Прахове, отделящи се при обработването на материали

като съдържащи олово бои, някои видове дървесина,

минерали и метали могат да бъдат опасни за здравето.

Контактът до кожата или вдишването на такива прахове

могат да предизвикат алергични реакции и/или заболя-

вания на дихателните пътища на работещия с

електроинструмента или намиращи се наблизо лица.

Определени прахове, напр. отделящите се при обра-

ботване на бук и дъб, се считат за канцерогенни, особе-

имикали за третиране на дървесина

(хромат, консерванти и др.). Допуска се обработването

на съдържащи азбест материали само от съответно обу-

чени квалифицирани лица.

– По възможност използвайте подходяща за обработ-

вания материал система за прахоулавяне.

– Осигурявайте добро проветряване на работното

– Препоръчва се използването на дихателна маска с

Спазвайте валидните във Вашата страна законови разпо-

редби, валидни при обработване на съответните материа-

 Избягвайте натрупване на прах на работното място.

Прахът може лесно да се самовъзпламени.

Монтиране на адаптера за прахоулавяне

–Вкарайте адаптера за прахоулавяне 26 на отвора за из-

хвърляне на стружките 16 докато усетите прещраква-

не. Осигурете адаптера за прахоулавяне 26 допълни-

Към адаптера 26 може да бъде включен шланг на прахо-

смукачка с диаметър 35 mm.

 Адаптерът за прахоулавяне не трябва да се монтира

без към него да се включи външна система за прахо-

улавяне. В противен случай каналът за изх

стърготини може да се запуши.

 На адаптера за прахоулавяне не трябва да се поста-

вя прахоуловителна торба. В противен системата за

прахоулавяне може да се запуши.

За осигуряване на оптимална степен на прахоулавяне

адаптерът 26 трябва периодично да бъде почистван.

OBJ_BUCH-2175-001.book Page 172 Friday, August 1, 2014 2:12 PMБългарски | 173 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Външна система за прахоулавяне

Свържете шланга 31 с прахосмукачка (не е включена в

окомплектовката). Обзор на възможностите за включване

към различни прахосмукачки ще намерите в края на това

ръководство за експлоатация.

Електроинструментът може да бъде включен непосред-

ствено към контакта на универсална прахосмукачка на

Бош с модул за дистанционно задействане. При стартира-

нето на електроинструмента автоматично започва да ра-

боти и прахосмукачката.

зползваната прахосмукачка трябва да е пригодна за ра-

бота с обработвания материал.

Ако при работа се отделя особено вреден за здравето прах

или канцерогенен прах, използвайте специализирана пра-

Работа с електроинструмента

 Преди извършване на каквито и да е дейности по

електроинструмента изключвайте щепсела от за-

Регулиране на дълбочината на врязване

 Регулирайте дълбочината на рязане съобразно де-

белината на стената на обработвания детайл. От об-

ратната страна на детайла дискът трябва да се подава на

разстояние, по-малко от една височина на зъба.

– Освободете застопоряващия лост 27. За намаляване

на дълбочината на врязване отдалечете циркуляра от

основната плоча 14, за увеличаване – приближете

циркуляра към основната плоча 14. Установете жела-

ния размер на скалата за дълбочината на врязване. От-

ново затегнете застопоряващия лост 27.

бождаване на застопоряващия лост 27 не

можете да промените докрай дълбочината на врязване,

издърпайте застопоряващия лост 27 от ръчния цирку-

ляр и го наклонете надолу. След това отпуснете засто-

поряващия лост 27. Повторете тази операция, докато

желаната дълбочина на врязване може да бъде устано-

– Ако след затягане на застопоряващия лост 27 установе-

ната дълбочина на врязване не се фиксира достатъчно

здраво, издърпайте застопоряващия лост 27 от ръчния

циркуляр и го наклонете нагоре. След това отпуснете

застопоряващия лост 27. Повторете тази операция, до-

чината на врязване се фиксира достатъчно

Регулиране на ъгъла на скосяване

(GKS 55+ G/GKS 55+ GCE)

Най-добре е да поставите електроинструмента легнал на

челната страна на предпазния кожух 17.

– Развийте винтовете с крилчата глава 8 и 15. Наклонете

Упътване: При срезове под наклон дълбочината на среза

е по-малка от стойността, която се отчита по скалата 28.

Регулиране на ъгъла на скосяване (GKS 165)

Най-добре е да поставите електроинструмента легнал на

челната страна на предпазния кож

по скалата 6. Затегнете отново винта с крилчата глава 8.

Упътване: При срезове под наклон дълбочината на среза

е по-малка от стойността, която се отчита по скалата 28.

Маркировката 0° 10 показва позицията на режещия диск

при рязане под прав ъгъл. Маркировката 45° 9 показва по-

зицията на режещия диск при рязане под наклон 45°.

– За прецизно отрязване по размер поставете циркуляра

на детайла, както е показано на фигурата. Най-до

предварително да извършите пробен срез.

Пускане в експлоатация

 Внимавайте за напрежението на захранващата мре-

жа! Напрежението на захранващата мрежа трябва

да съответства на данните, посочени на табелката на

електроинструмента. Уреди, обозначени с 230 V,

могат да бъдат захранвани и с напрежение 220 V.

Включване и изключване

– За включване на електроинструмента първо натисне-

те бутона за деблокиране на пусковия прекъсвач 3 и

след това dнатиснете и задръжте пусковия прекъсвач

– За изключване на електроинструмента отпуснете пу-

Упътване: Поради съображения за сигурност пусковият

прекъсвач 2 не може да бъде застопорен във включено по-

ложение и по време на работа тря

бва да бъде държан нати-

Предварителен избор на скоростта на въртене

С потенциометъра за предварително установяване на ско-

ростта на въртене 1 можете да изменяте скоростта на вър-

тене съобразно конкретната дейност също и по време на

Необходимата скорост на въртене зависи от използвания

режещ лист и обработвания материал (вижте прегледа на

производствената гама режещи листове в края на това ръ-

ководство за експлоатация).

Спирачка (GKS 55+ G/GKS 55+ GCE)

Вградена спирачка съкращава въртенето по инерция на

циркуляра след изключване на електроинструмента.

Ограничение на пусковия ток (GKS 55+ GCE)

Електронната система за ограничаване на пусковия ток

ограничава мощността при включване на електроинстру-

мента и позволява захранването му да се извършва от

мрежи с предпазители 16 А.

Електронен модул за постоянна скорост на въртене

Електронен модул поддържа скоростта на въртене на пра-

зен ход и под натоварване практически постоянна, с което

осигурява постоянно добра производителност.

Предпазвайте режещите дискове от резки натоварвания и

Водете електроинструмента равномерно и с леко притис-

кане по посока на рязане. Твърде силното подаване нама-

лява значително дълготрайността на работните инстру-

менти и може да повреди електроинструмента.

Производителността на рязане и качеството на среза за-

висят в значителна степен от състоянието и формата на зъ-

бите на режещия диск. Затова използвайте само добре за-

точени и подходящи за разрязвания материал дискове.

Разрязване на дървесен материал

Изборът на режещия диск зависи от вида на дървесината,

качеството и дали се разрязва надлъжно или напречно на

При надлъжно разрязване на с

мърч/бор се образуват дъл-

ги, спираловидни стърготини.

Отделящият се при обработването на бук и дъб прах е из-

ключително вреден за здравето, затова винаги работете с

прахоуловителна/аспирационна система.

Разрязване на цветни метали

Упътване: Използвайте само добре заточени режещи ли-

стове, предназначени за цветни метали. Така се осигурява

гладък срез и се предотвратява заклинването на режещия

Включете електроинструмента, допрете го до детайла и

внимателно започнете среза. След това продължете с по-

малко подаване и без

При профили започвайте среза винаги на тясната страна,

при U-профили–в никакъв случай от отворената страна.

Подпирайте свободните краища на дълги детайли, за да

предотвратите заклинването на режещия диск и възниква-

Разрязване с опора за успоредно водене

Опората за успоредно водене 11 позволява извършване-

то на прецизни срезове успоредно на ръб на детайла, на-

пр. разрязването на еднакви летви.

– Развийте винта с крилчата глава 7 и вкарайте скалата на

опората за успоредно водене 11 през водачите в ос-

новната плоча 14. Настройте на скалата желаната ши-

рочина, като използвате съответната маркировка 10

или 9, вижте раздела «Маркировки за среза». Затегнете

отново винта с крилчата глава 7.

Разрязване с помощна опора (вижте

За обработване на по-големи детайли или за разрязване

по права линия можете да закрепите към детайла дъска

или летва като помощна опора и да водите циркуляра, като

опирате основната плоча към нея.

Разрязване с водеща шина (GKS 55+ G/GKS 55+ GCE)

С помощта на водещата шина 30 можете да изпълнявате

праволинейни срезове.

Гуменото уплътнение на водещата шина служи като пред-

пазител, който при рязане на дървени детайли предпазва

откъртване на парченца от повърхността. За целта зъбите

на циркулярния диск трябва да са раз

гуменото уплътнение.

Преди първо ползване на гуменото уплътнение с водеща-

та шина 30 то трябва да бъде настроено за работа с полз-

вания ръчен циркуляр. За целта допрете водещата шина

30 до детайл по цялата й дължина. Настройте дълбочина

на рязане прибл. 9 mm и наклон на среза 90°. Включете

циркуляра и го преместете с равномерно подаване и уме-

рено притискане по посока на рязане.

С помощта на съединителното звено 32 могат да бъдат

наставени две водещи шини. Застопоряването се извърш-

помощта на четирите винта, които са на съединително-

Поддържане и почистване

 Преди извършване на каквито и да е дейности по

електроинструмента изключвайте щепсела от за-

 За да работите качествено и безопасно, поддържай-

те електроинструмента и вентилационните отвори

Шарнирният предпазен кожух трябва да може винаги да

се върти свободно и да се затваря самостоятелно. Затова

винаги поддържайте зоната около шарнирния предпазен

кожух свободна и чиста. Отстранявайте прах и стърготини

с продухване със сгъстен въздух или с мека четка.

Режещи дискове без повърхностно покритие могат да бъ-

дат смазвани леко с машинно масло, несъдържащо кисе-

лини. За да предотвратите изца

пването на дървото, преди

разрязване почиствайте машинното масло.

Отлагането на смола или лепило/туткал по режещия диск

влошава качеството на среза. Затова почиствайте диско-

вете веднага след употреба.

OBJ_BUCH-2175-001.book Page 174 Friday, August 1, 2014 2:12 PMМакедонски | 175 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Когато е необходима замяна на захранващия кабел, тя

трябва да се извърши в оторизиран сервиз за електроин-

струменти на Бош, за да се запази нивото на безопасност

на електроинструмента.

Сервиз и технически съвети

Отговори на въпросите си относно ремонта и поддръжката

на Вашия продукт можете да получите от нашия сервизен

отдел. Монтажни чертежи и информация за резервни час-

ти можете да намерите също на адрес:

Екипът на Бош за технически съвети и приложения ще от-

говори с удоволствие на въпросите Ви относно нашите

продукти и допълнителните приспособления за тях.

Когато се обръщате с Въпроси към представителите, моля,

непременно посочвайте 10-цифрения каталожен номер,

елката на електроинструмента.

Роберт Бош EООД – България

Гаранционни и извънгаранционни ремонти

бyл. Черни връx 51-Б

FPI Бизнес център 1407

С оглед опазване на околната среда електроинструментът,

допълнителните приспособления и опаковката трябва да

бъдат подложени на подходяща преработка за повторното

използване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при битовите отпадъ-

Само за страни от ЕС:

Съгласно Директивата на ЕС 2012/19/EC

относно бракувани електрически и елек-

тронни устройства и утвърждаването й

като национален закон електроинстру-

ментите, които не могат да се използват

повече, трябва да се събират отделно и

да бъдат подлагани на подходяща преработка за о

творяване на съдържащите се в тях вторични суровини. Правата за изменения запазени. Македонски

Безбедносни напомени

Општи напомени за безбедност за

електричните апарати

пилата, нема да сечат рамно и може да доведат до

обѕир времето потребно за да запре пилата.

предизвика електричен удар.

22 Лист за кружната пила*

23 Приклучна прирабница

24 Вретено на пилата

Нивото на звук на уредот, оценето

– Притиснете го копчето за блокада на вретеното 5 и

држете го притиснато.

 Копчето за блокира

на правилна положба на монтирање на приклучната

прирабница 23 и стезната прирабница 21.

– Притиснете го копчето за блокада на вретеното 5 и

држете го притиснато.

– Погрижете се за добра проветреност на работното

навалете го нагоре. Повторно от

Bosch-електрични апарати, за да го избегнете

2012/19/EU за електрични и
