MANUAL DE UTILIZARE GKS 55 BOSCH

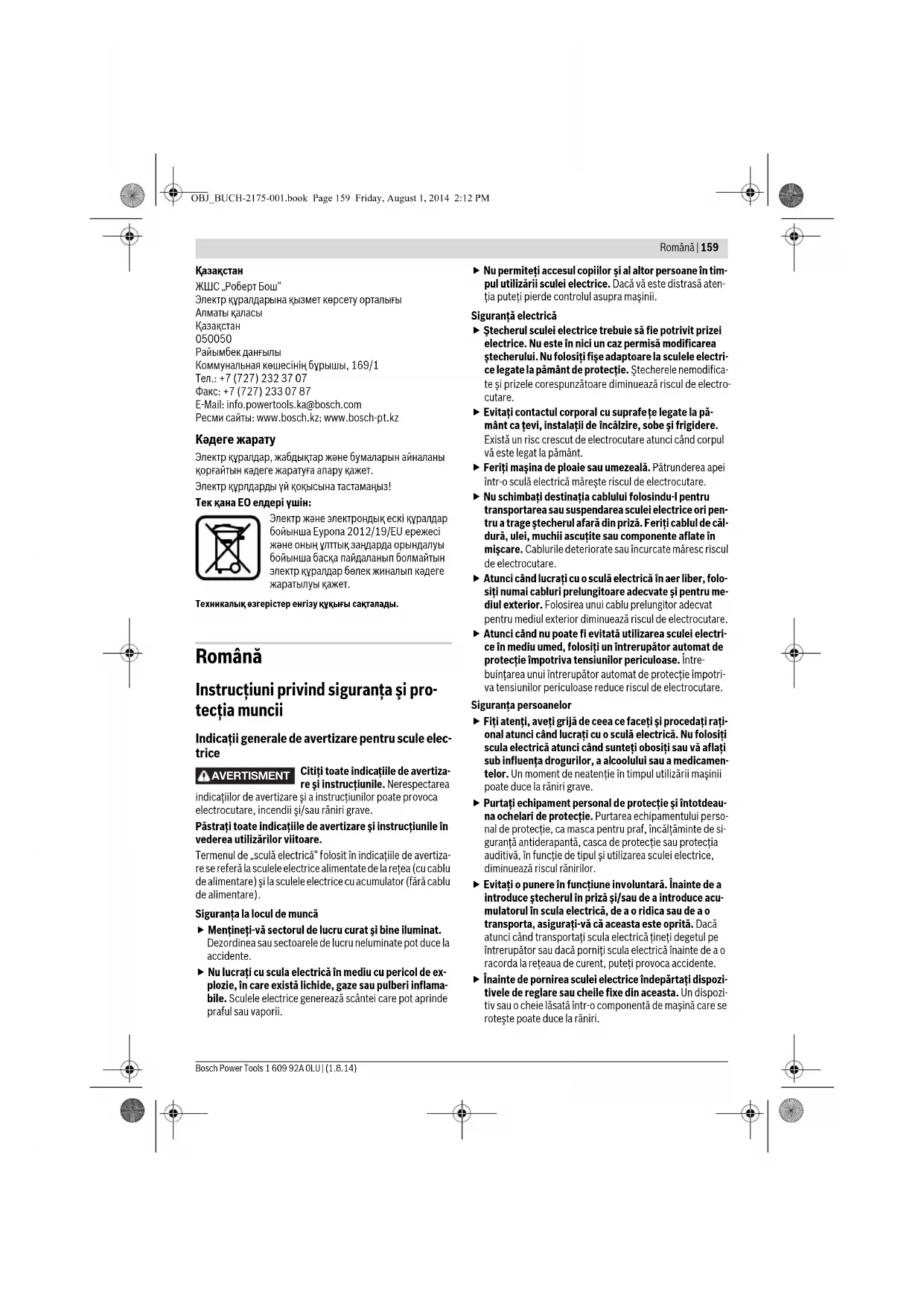

Райымбек данғылы Коммунальная көшесінің бұрышы, 169/1 Тел.: +7 (727) 232 37 07 Факс: +7 (727) 233 07 87 E-Mail: info.powertools.ka@bosch.com Ресми сайты: www.bosch.kz; www.bosch-pt.kz Кәдеге жарату Электр құралдар, жабдықтар және бумаларын айналаны қорғайтын кәдеге жаратуға апару қажет. Электр құрлдарды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және оның ұлттық заңдарда орындалуы бойынша басқа п айдаланып болмайтын электр құралдар бөлек жиналып кәдеге жаратылуы қажет. Техникалық өзгерістер енгізу құқығы сақталады. Română Instrucţiuni privind siguranţa şi pro- tecţia muncii Indicaţii generale de avertizare pentru scule elec- trice Citiţi toate indicaţiile de avertiza- re şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de „sculă electrică“ folosit în indicaţiile de avertiza- re se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă Menţineţi-vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. Nu lucraţi cu scula electrică în mediu cu pericol de ex- plozie, în care există lichide, gaze sau pulberi inflama- bile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permiteţi accesul copiilor şi al altor persoane în tim- pul utilizării sculei electrice. Dacă vă este distrasă aten- ţia puteţi pierde controlul asupra maşinii. Siguranţă electrică Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiţi fişe adaptoare la sculele electri- ce legate la pământ de protecţie. Ştecherele nemodifica- te şi prizele corespunzătoare diminuează riscul de electro- cutare. Evitaţi contactul corporal cu suprafe ţe legate la pă- mânt ca ţevi, instalaţii de încălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pen- tru a trage ştecherul afară din priză. Feriţi cablul de căl- dură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucraţi cu o sculă electrică în aer liber, folo- siţi numai cabluri prelungitoare adecvate şi pentru me- diul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Atunci când nu poate fi evitată utilizarea sculei electri- ce în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Între- buinţarea unui întrerupător automat de protecţie împotri- va tensiunilor periculoase reduce riscul de electrocutare. Siguranţa persoanelor Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamen- telor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de protecţie. Purtarea echipamentului perso- nal de protecţie, ca masca pentru praf, încălţăminte de si- guranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acu- mulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Înainte de pornirea sculei electrice îndepărta ţi dispozi- tivele de reglare sau cheile fixe din aceasta. Un dispozi- tiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. AVERTISMENT OBJ_BUCH-2175-001.book Page 159 Friday, August 1, 2014 2:12 PM160 | Română 1 609 92A 0LU | (1.8.14) Bosch Power Tools Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcă- minte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele afla- te în mişcare. Dacă pot fi montate echipamente de aspirare şi colec- tare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspi- rare a prafului poate duce la reducerea poluării cu praf. Utilizarea şi manevrarea atentă a sculelor electrice Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucra ţi mai bine şi mai sigur în do- meniul de putere indicat. Nu folosiţi scula elecrică dacă aceasta are întrerupăto- rul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsu- ră de prevedere împiedică pornirea involuntară a sculei electrice. Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit a- ceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experien- ţă. Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există pie- se rupte sau deteriorate astfel încât să afecteze funcţi- onarea sculei electrice. Înainte de utilizare daţi la repa- rat piesele deteriorate. Cauza multor accidente a fost în- treţinerea necorespunzătoare a sculelor electrice. Menţ ineţi bine ascuţite şi curate dispozitivele de tăie- re. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri as- cuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Folosiţi scula electrică, accesoriile, dispozitivele de lu- cru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie des- făşurată. Folosirea sculelor electrice în alt scop decât pen- tru utilizările prevăzute, poate duce la situaţii periculoase. Service Încredinţaţi scula electrică pentru reparare numai per- sonalului de specialitate, calificat în acest scop, repa- rarea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Indicaţii privind siguranţa pentru ferăstraiele circulare Proces de tăiere PERICOL: Ţineţi mâinile departe de zona de tăiere şi de pânza de ferăstrău. Cea de-a doua mână ţineţi-o pe mâ- nerul suplimentar sau pe carcasa motorului. Dacă ţineţi ambele mâini pe ferăstrăul circular, pânza de ferăstrău nu le poate răni. Nu introduceţi mâna sub piesa de lucru. Apărătoarea nu vă poate proteja sub piesa de lucru. Adaptaţi adâncimea de tăiere la grosimea piesei de lu- cru. Sub piesa de lucru ar trebui să se poată vedea mai pu- ţin decât înălţimea întreagă a unui dinte. Nu fixaţi niciodată piesa de lucru ce urmează a fi tăiată ţinând-o în mână sau pe picior. Asiguraţi piesa de lucru prin fixare într-un sistem de prindere stabil. Este impor- tant să fixaţi bine piesa de lucru, pentru a reduce la mini- mum pericolul de contact corporal, blocare a pânzei de fe- răstrău sau de pierdere a controlului asupra acesteia. Prindeţi scula electrică numai de suprafeţele de prin- dere izolate atunci când executaţi lucrări pe parcursul cărora accesoriul poate nimeri conductori electrici as- cunşi sau propriul cablu de alimentare. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune şi compo- nentele metalice ale sculei electrice şi duce la electrocuta- re. La tăierea longitudinală folosiţi întotdeauna un opritor sau un limitator paralel pentru margini. Acesta sporeşte precizia de tăiere şi diminuează posibilitatea blocării pân- zei de ferăstrău. Folosiţi întotdeauna pânze de ferăstrău de dimensiuni- le corecte şi cu orificiu de prindere potrivit (de ex. în formă de stea sau rotund). Pânzele de ferăstrău care nu pot fi fixate strâns în piesele de montaj ale ferăstrăului, se rotesc neuniform şi duc la pierderea controlului. Nu folosiţi niciodată şaibe sau şuruburi deteriorate sau greşite pentru prinderea pânzelor de ferăstrău. Şaibele şi şuruburile pentru prinderea pânzelor de ferăstrău au fost concepute special pentru ferăstrăul dumneavoastră, în vederea atingerii unor performanţe şi a unei siguranţe optime în exploatare. Recul – Cauze şi instrucţiuni de siguranţă corespunză- toare – reculul este reacţia bruscă care apare atunci când pânza de ferăstrău se agaţă, se blochează sau este orientată gre- şit, ceea ce face ca un ferăstrău necontrolat să se ridice şi să iasă din piesa de lucru, deplasându-se în direcţia opera- torului; – atunci când pânza de ferăstrău se agaţă sau se încleştea- ză în fanta de tăiere care se închide, ea se blochează iar for- ţa motorului aruncă ferăstrăul înapoi, în direcţia operatoru- lui; – în cazul în care pânza de ferăstrău este răsucită sau ori- entată greşit în fanta de tăiere, dinţii marginii posterioare a pânzei de ferăstrău se pot agăţa în în suprafaţa piesei de lu- cru, ceea ce face ca pânza de ferăstrău să iasă din fanta de tăiere şi ferăstrăul să sară înapoi, în direcţia operatorului. OBJ_BUCH-2175-001.book Page 160 Friday, August 1, 2014 2:12 PMRomână | 161 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Reculul este consecinţa utilizării greşite sau defectuoase a ferăstrăului. El poate fi împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare. Apucaţi strâns ferăstrăul cu ambele mâini şi aduceţi-vă braţele într-o poziţie, în care să reziste forţelor de re- cul. Staţionaţi întotdeauna lateral faţă de pânza de fe- răstrău, nu aduceţi niciodată pânza de ferăstrău pe aceeaşi linie cu corpul dv. În caz de recul ferăstrăul poate sări înpoi, însă operatorul are posibilitatea de a stăpâni for- ţele de recul prin adoptarea unor măsuri preventive adec- vate. În cazul în care pânza de ferăstrău se blochează sau da- că dumneavoastră întrerupeţi lucrul, deconectaţi fe- răstrăul şi imobilizaţi piesa de lucru, până când ferăs- trăul se opreşte complet din funcţionare. Nu încercaţi în niciun caz să îndepărtaţi piesa de lucru sau să o tra- geţi înapoi, cât timp pânza de fer ăstrău se mai mişcă în- că, în caz contrar putându-se produce recul. Stabiliţi şi îndepărtaţi cauza blocării pânzei de ferăstrău. Atunci când doriţi să reporniţi ferăstrăul rămas în piesa de lucru, centraţi pânza de ferăstrău în făgaşul de tăie- re şi verificaţi dacă dinţii acesteia nu sunt agăţaţi în piesa de lucru. Dacă pânza de ferăstrău este înţepenită, ea poate ieşi afară din piesa de lucru sau provoca un recul la repornirea ferăstrăului. Sprijiniţi plăcile mari pentru a diminua riscul unui recul provocat de o pânză de ferăstrău înţepenită. Plăcile ma- ri se pot încovoia sub propria greutate. Plăcile trebuie spri- jinite pe ambele laturi, atât în apropierea făgaşului de tăie- re cât şi pe margine. Nu folosiţi pânze de ferăstrău tocite sau deteriorate. Pânzele de ferăstrău cu dinţi tociţi sau aliniaţi greşit pro- duc, din cauza făgaşului de tăiere prea îngust, o frecare crescută, înţepenirea pânzei de ferăstrău şi recul. Înainte de tă iere fixaţi prin strângere dispozitivele de reglare a adâncimii şi a unghiului de tăiere. Dacă în tim- pul tăierii reglajele se modifică, pânza de ferăstrău se poa- te înţepeni şi provoca apariţia reculului. Fiţi extrem de precauţi la tăierea pereţilor sau a altor sectoare lipsite de vizibilitate. Pânza de ferăstrău care intră în material se poate bloca în obiecte ascunse şi provo- ca un recul. Funcţionarea apărătoarei inferioare Înainte de fiecare întrebuinţare, verificaţi dacă apără- toarea inferioară se închide impecabil. Nu folosiţi fe- răstrăul dacă apărătoarea inferioară nu se poate mişca liber şi nu se închide instantaneu. Nu fixaţi şi nu legaţi niciodată apărătoarea inferioară în poziţie deschisă. Dacă ferăstrăul cade accidental pe jos, apărătoarea inferi- oară se poate îndoi. Deschideţi apărătoarea inferioară cu maneta de retragere şi asiguraţi-vă că se poate mişca liber şi că, în toate unghiurile şi adâncimile de tăiere, nu atinge nici pânza de ferăstrău, nici celelalte componente. Verificaţi funcţ ionarea arcului apărătorii inferioare. Înainte de întrebuinţare întreţineţi ferăstrăul în caz că apărătoarea inferioară şi arcul nu lucrează impecabil. Componentele deteriorate, depunerile vâscoase sau aglo- merările de aşchii produc funcţionarea întârziată a apără- torii inferioare. Deschideţi cu mâna apărătoarea inferioară numai în ca- zul tăierilor speciale, ca „tăierile cu intrare directă în material şi tăierile unghiulare“. Deschideţi apărătoa- rea inferioară cu maneta de retragere şi eliberaţi-o pe cea din urmă de îndată ce pânza de ferăstrău pătrunde în piesa de lucru. La toate celelalte lucrări de debitare a- părătoarea inferioară trebuie să funcţioneze automat. Nu puneţi ferăstrăul pe bancul de lucru sau pe podea, fără ca apărătoarea inferioară să acopere pânza de fe- răstrău. O pânză de ferăstrău neprotejată, care se mai în- vârte din inerţie, mişcă ferăstrăul în sens contrar direcţiei de tăiere şi taie tot ce îi stă în cale. Respectaţi timpul nece- sar opririi ferăstrăului după acţionarea întrerupătorului. Avertismente suplimentare Nu introduceţi mâinile în canalul de eliminare a aşchii- lor. Componentele care se rotesc vă pot răni. Nu lucraţi cu ferăstrăul deasupra capului. În această po- ziţie nu puteţi controla suficient scula electrică. Folosiţi detectoare adecvate pentru a localiza conduc- te de alimentare ascunse sau adresaţi-vă în acest scop regiei locale furnizoare de utilităţi. Contactul cu conduc- torii electrici poate duce la incendiu şi electrocutare. Dete- riorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materi- ale sau poate duce la electrocutare. Nu folosiţi scula electrică în regim staţionar. Aceasta nu este destinată utilizării împreună cu masa de lucru pentru ferăstrău. Nu întrebuinţaţi pânze de ferăstrău din oţel de înaltă performanţă. Astfel de pânze de ferăstrău se pot rupe cu uşurinţă. Nu tăiaţi metale feroase. Aşchiile incandescente pot pro- voca aprinderea instalaţiei de aspirare a prafului. Apuca ţi strâns maşina în timpul lucrului şi adoptaţi o poziţie stabilă. Scula electrică se conduce mai bine cu am- bele mâini. Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispo- zitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. Înainte de a pune jos scula electrică aşteptaţi ca aceas- ta să se oprească complet. Dispozitivul de lucru se poate agăţa şi duce la pierderea controlului asupra sculei electri- ce. OBJ_BUCH-2175-001.book Page 161 Friday, August 1, 2014 2:12 PM162 | Română 1 609 92A 0LU | (1.8.14) Bosch Power Tools Descrierea produsului şi a performan- ţelor Citiţi toate indicaţiile de avertizare şi in- strucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Utilizare conform destinaţiei Scula electrică este destinată executării de tăieri cu reazem fix, longitudinale şi transversale, drepte şi înclinate în lemn. Cu pânzele de ferăstrău corespunzătoare pot fi tăiate şi meta- le nefereroase cu pereţi subţiri, de ex. profile. Nu este permisă prelucrarea metalelor feroase. Elemente componente Numerotarea elementelor componente se referă la schiţa scu- lei electrice de pe pagina grafică. 1 Rozetă de reglare pentru preselecţia turaţiei (GKS 55+ GCE) 2 Întrerupător pornit/oprit 3 Blocaj de conectare pentru întrerupătorul pornit/oprit 4 Cheie imbus 5 Tastă de blocare ax 6 Scala unghiurilor de înclinare 7 Şurub-fluture pentru limitatorul paralel 8 Şurub-fluture pentru preselecţia unghiului de înclinare 9 Marcaj de tăiere la 45° 10 Marcaj de tăiere la 0° 11 Limitator paralel* 12 Apărătoare-disc 13 Manetă de reglare pentru apărătoare 14 Placă de bază 15 Şurub-fluture pentru preselecţia unughiului de înclinare (GKS 55+ G/GKS 55+ GCE) 16 Eliminare aşchii 17 Apărătoare 18 Mâner (suprafaţă de prindere izolată) 19 Mâner suplimentar (suprafaţă de prindere izolată) 20 Şurub de strângere cu şaibă 21 Flanşă de strângere 22 Pânză de ferăstrău circular* 23 Flanşă de prindere 24 Axul ferăstrăului circular 25 Şurub de fixare pentru adaptorul de aspirare* 26 Adaptor de aspirare* 27 Manetă de strângere pentru preselecţia adâncimilor de tăiere 28 Scala adâncimilor de tăiere 29 Pereche de menghine** 30 Şină de ghidare* 31 Furtun de aspirare* 32 Piesă de legătură* *Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de li- vrare standard. Puteţi găsi accesoriile complete în programul nos- tru de accesorii. **uzuală din comerţ (nu este cuprinsă în setul de livrare) Date tehnice Ferăstrău circular GKS 165 GKS 55+ G GKS 55+ GCE Număr de identificare 3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1.. Putere nominală W 1100 1200 1350 Turaţie la mersul în gol rot./min 4900 4900 2100–4700 adâncime de tăiere maximă cu diametrul pânzei de 165 mm – la un unghi de înclinare de 0° – la un unghiul de înclinare de 45°

Preselecţia turaţiei

Limitarea curentului de pornire

Frână de întrerupere

Dimensiunile tălpii de fixare mm 235 x 138 x 8 252 x 194 x 8,5 252 x 194 x 8,5 Diametru pânză de ferăstrău mm 165 165 165 Orificiu de prindere mm 20 20 20 Greutate conform EPTA-Procedure 01/2003 kg 3,6 3,8 3,8 Clasa de protecţie / II / II / II Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anumitor ţări, aceste speificaţii pot varia. OBJ_BUCH-2175-001.book Page 162 Friday, August 1, 2014 2:12 PMRomână | 163 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Informaţie privind zgomotul/vibraţiile Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a so- licitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu acce- sorii diverse sau care diferă de cele indicate sau nu beneficia- ză de o întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica con- siderabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este de- conectată sau funcţionează, dar nu este utilizată efectiv. A- ceastă metodă de calcul ar putea duce la reducerea conside- rabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: în- treţinerea sculei electrice şi a accesoriilor, menţinerea căldu- rii mâinilor, organizarea proceselor de muncă. Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la para- graful „Date tehnice“ corespunde tuturor dispoziţiilor rele- vante ale Directivelor 2011/65/UE, 2014/30/UE, 2006/42/CE inclusiv modificărilor acestora şi este în confor- mitate cu următoarele standarde: EN 60745-1, EN 60745-2-5. Documentaţie tehnică (2006/42/CE) la: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Montare Montarea/schimbarea pânzei de ferăstrău circular Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. La montarea pânzei de ferăstrău purtaţi mănuşi de pro- tecţie. În cazul contactului cu pânza de ferăstrău există pe- ricol de rănire. Întrebuinţaţi numai acele pânze de ferăstrău, care co- respund specificaţiilor cuprinse în prezentele instruc- ţiuni de folosire. În niciun caz nu folosiţi discuri de şlefuit ca dispozitive de lucru. Alegerea pânzei de ferăstrău La sfârşitul prezentelor instrucţiuni găsiţi o listă a pânzelor de ferăstrău recomandate. Demontarea pânzei de ferăstrău (vezi figura A) Pentru schimbarea accesoriilor, cel mai bine aşezaţi scula electrică pe latura frontală a carcasei motorului. –Apăsaţi tasta de blocare a axului 5 şi menţineţi-o apăsată. Acţionaţi tasta de blocare a axului 5 numai când axul fe- răstrăului circular se află în repaus. În caz contrar scula electrică s-ar putea deteriora. Valorile zgomotului emis au fost de- terminate conform EN 60745-2-5.

GKS 165 GKS 55+ G GKS 55+ GCE

3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1.. Nivelul de zgomot evaluat A al maşi- nii este în mod normal de Nivel presiune sonoră Nivel putere sonoră Incertitudine K Purtaţi protecţie auditivă! dB(A) dB(A)

Valorile totale ale vibraţiilor a

(su- ma vectorială a trei direcţii) şi incer- titudinea K au fost determinate con- form EN 60745: tăierea lemnului:

4,0 1,5 < 2,5 1,5 4,0 1,5 < 2,5 1,5 < 2,5 1,5 < 2,5 1,5 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2175-001.book Page 163 Friday, August 1, 2014 2:12 PM164 | Română 1 609 92A 0LU | (1.8.14) Bosch Power Tools – Deşurubaţi cu cheia imbus 4 şurubul de strângere 20 în di- recţia de rotaţie . –Basculaţi înapoi apărătoarea 12 şi fixaţi-o în această pozi- ţie. –Demontaţi flanşa de strângere 21 şi pânza de ferăstrău 22 de pe axul ferăstrăului circular 24. Montarea pânzei de ferăstrău (vezi figura A) Pentru schimbarea accesoriilor, cel mai bine aşezaţi scula electrică pe latura frontală a carcasei motorului. –Curăţaţi pânza de ferăstrău 22 şi toate piesele de strânge- re. –Basculaţi înapoi apărătoarea 12 şi fixaţi-o în această pozi- ţie. –Montaţi pânza de ferăstrău 22 pe flanşa de prindere 23. Direcţia de tăiere a dinţilor (direcţia săgeţii de pe pânza de ferăstrău) şi săgeata direcţiei de rotaţie de pe apărătoarea 17 trebuie să coincidă. –Montaţi flanşa de strângere 21 şi înşurubaţi şurubul de strângere 20 în direcţia de rotaţie . Aveţi grijă ca poziţ

de montare a flanşei de prindere 23 şi a flanşei de strânge- re 21 să fie corecte. –Apăsaţi tasta de blocare a axului 5 şi menţineţi-o apăsată. –Fixaţi prin înşurubare cu cheia imbus 4 şurubul de strânge- re 20 în direcţia de rotaţie . Momentul de strângere tre- buie să fie de 6–9 Nm, ceea ce corespunde unei înşuru- bări manuale strânse plus încă o tură. Aspirarea prafului/aşchiilor Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, mine- rale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm com- binaţie cu materiale de adaos utilizate la prelucrarea lem- nului (cromat, substanţe de protecţie a lemnului). Materia- lele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Folosiţi pe cât posibil o instalaţie de aspirare a prafului adecvată pentru materialul prelucrat. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat. Evitaţi acumulările şi depunerile de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Montarea adaptorului de aspirare (vezi figura B) –Fixaţi prin înclichetare adaptorul de aspirare 26 pe canalul de eliminare a aşchiilor 16. Asiguraţi în mod suplimentar adaptorul de aspirare 26 cu şurubul 25. La adaptorul de aspirare 26 se poate racorda un furtun de aspirare cu un diametru de 35 mm. Nu este permisă montarea adaptorului de aspirare fără racordarea prealabilă la o instalaţie exterioară de aspi- rare a prafului. În caz contrar canalul de aspirare s-ar pu- trea bloca. Nu este permisă racordarea unui sac colector de praf la adaptorul de aspirare. În caz contrar sistemul de aspirare s-ar putea bloca. Pentru asigurarea unei aspirări optime, adaptorul de aspirare 26 trebuie curăţat regulat. Aspirare cu instalaţie exterioară Racordaţi furtunul de aspirare 31 la un aspirator de praf (ac- cesoriu). La sfârşitul prezentelor instrucţiuni găsiţi o listă a as- piratoarelor de praf la care se poate face racordarea. Scula electrică poate fi racordată direct la priza unui aspirator universal Bosch cu pornire prin telecomandă. Acesta porneş- te automat în momentul pornirii sculei electrice. Aspiratorul de praf trebuie să fie adecvat pentru materialul de prelucrat. Pentru aspirarea pulberilor extrem de nocive, cancerigene sau uscate, folosiţi un aspirator special. Funcţionare Moduri de funcţionare Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Reglarea adâncimii de tăiere (vezi figura C) Adaptaţi adâncimea de tăiere la grosimea piesei de lu- cru. Sub piesa de lucru ar trebui să se poată vedea mai pu- ţin decât înălţimea întreagă a unui dinte. – Detensionaţi maneta de strângere 27. Pentru o adâncime de tăiere mai mică depărtaţi ferăstrăul de talpa de fixare 14, iar pentru o adâncime de tăiere mai mare împingeţi fe- răstrăul spre talpa de fixare 14. Reglaţi cota dorită pe scala adâncimilor de tăiere. Tensionaţi din nou maneta de strân- gere 27. – Dacă, după detensionarea manetei de strângere 27 nu pu- teţi regla în întregime adâncimea de tăiere, daţi la o parte maneta de strângere 27 de pe ferăstrău şi basculaţi-o în jos. Eliberaţi din nou maneta de strângere 27. Repetaţi a- ceastă procedură, până când va fi posibilă reglarea adânci- mii de tăiere dorite. – Dacă, după tensionarea manetei de strângere 27 tot nu pu- teţi fixa în suficientă măsură adâncimea de tăiere, daţi la o parte maneta de strângere 27 de pe ferăstrău şi basculaţi- o în sus. Eliberaţi din nou maneta de strângere 27. Repe- taţi această procedură până când adâncimea de tăiere va fi fixată. OBJ_BUCH-2175-001.book Page 164 Friday, August 1, 2014 2:12 PMRomână | 165 Bosch Power Tools 1 609 92A 0LU | (1.8.14) Reglarea unghiului de înclinare (GKS 55+ G/GKS 55+ GCE) Cel mai bine aşezaţi scula electrică pe latura frontală a apără- torii 17. –Slăbiţi şuruburile-fluture 8 şi 15. Basculaţi lateral ferăstră- ul. Reglaţi cota dorită pe scala 6. Înşurubaţi din nou strâns şuruburile-fluture 8 şi 15. Indicaţie: La tăierile oblice, adâncimea de tăiere este inferi- oară valorii indicate pe scala adâncimilor de tăiere 28. Reglarea unghiului de înclinare (GKS 165) Cel mai bine aşezaţi scula electrică pe latura frontală a apără- torii 17. –Slăbiţi şurubul-fluture 8. Basculaţi lateral ferăstrăul. Re- glaţi cota dorită pe scala 6. Strângeţi din nou bine şurubul- fluture 8. Indicaţie: La tăierile oblice, adâncimea de tăiere este inferi- oară valorii indicate pe scala adâncimilor de tăiere 28. Marcaje ale adâncimilor de tăiere Marcajul de tăiere la 0° 10 indică poziţia pânzei de ferăstrău la tăierea în unghi drept. Marcajul de tăiere la 45° 9 indică po- ziţia pânzei de ferăstrău pentru tăierea la 45°. – În vederea tăierii la dimensiuni exacte, puneţi ferăstrăul pe piesa de lucru, conform figurii. Cel mai bine executaţi o tă- iere de probă. Punere în funcţiune Atenţie la tensiunea reţelei de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele de pe plă- cuţa indicatoare a tipului sculei electrice. Sculele elec- trice inscripţionate cu 230 V pot funcţiona şi racordate la 220 V. Pornire/oprire –Pentru punerea în funcţiune a sculei electrice acţionaţi mai întâi blocajul de conectare 3 şi apăsaţi apoi întreupă- torul pornit/oprit 2 şi menţineţi-l apăsat. –Pentru oprirea sculei electrice eliberaţi întrerupătorul por- nit/oprit 2. Indicaţie: Din considerente privind siguranţa, întrerupătorul pornit/oprit 2 nu poate fi blocat, ci trebuie apăsat neîntre- rupt, în timpul funcţionării ferăstrăului. Preselecţia turaţiei (GKS 55+ GCE) Cu rozeta de preselecţie a turaţiei 1 puteţi preselecta turaţia necesară chiar în timpul funcţionării maşinii. Turaţia necesară depinde de pânza de ferăstrău utilizată şi de materialul de prelucrat (vezi lista pânzelor de ferăstrău de la sfârşitul prezentelor instrucţiuni de folosire). Frână de întrerupere (GKS 55+ G/GKS 55+ GCE) O frână inerţială integrată scurtează timpul de mişcare din inerţie a pânzei de ferăstrău, după deconectarea sculei elec- trice. Limitarea curentului de pornire (GKS 55+ GCE) Limitatorul electronic al curentului de pornire limitează pute- rea în momentul conectării sculei electrice, făcând posibilă exploatarea acesteia prin racordare la un circuit electric pro- tejat de o siguranţă de 16 A. Constant Electronic (GKS 55+ GCE) Sistemul Constant Electronic menţine turaţia aproape con- stantă la mersul în gol şi sub sarcină, asigurând un randament uniform de lucru. Instrucţiuni de lucru Feriţi pânzele de ferăstrău de şocuri şi lovituri. Conduceţi scula electrică uniform şi împingeţi-o uşor, în di- recţia de tăiere. Un avans prea puternic reduce considerabil durata de viaţă a accesoriilor şi poate dăuna şi sculei electri- ce. Performanţele şi calitatea tăierii depind în principal de starea şi forma dinţilor pânzei de ferăstrău. De aceea, folosiţi numai pânze de ferăstrău ascuţite şi adecvate pentru materialul de prelucrat. Tăierea lemnului Alegerea pânzei de ferăstrău potrivite se va face în funcţie de tipul de lemn, calitatea acestuia şi de faptul dacă se cer tăieri longitudinale sau transversale. La tăierile lungitudinale în lemn de molid se desprind aşchii lungi, spiraliforme. Pulberile de lemn de stejar şi de fag sunt deosebit de dăună- toare sănătăţii, de aceea lucraţi numai cu instalaţie de aspira- re a prafului. Tăierea metalelor neferoase Indicaţie: Folsiţi numai o pânză de ferăstrău bine ascuţită, adecvată pentru tăierea metalelor neferoase. Aceasta asigură o tăiere curată şi împiedică blocarea pânzei de ferăstrău. Conduceţi scula electrică, numai după ce în prealabil aţi por- nit-o, spre piesa de lucru şi tăiaţi piesa cu grijă. Continuaţi apoi lucrul cu avans redus şi fără întreruperi. În cazul profilurilor începeţi tăierea întotdeauna în partea în- gustă, iar la profilurile în formă de U nu începeţi niciodată tă- ierea în partea deschisă. Sprijiniţi profilurile lungi pentru a evita blocarea pânzei de ferăstrău şi reculul sculei electrice. Tăiere cu limitator paralel (vezi figura D) Limitatorul paralel 11 permite executarea de tăieri exacte, de-a lungul unei muchii a piesei de lucru, respectiv tăierea unor fâşii de dimensiuni egale.

OBJ_BUCH-2175-001.book Page 165 Friday, August 1, 2014 2:12 PM166 | Română 1 609 92A 0LU | (1.8.14) Bosch Power Tools –Slăbiţi şurubul-fluture 7 şi împingeţi scala limitatorului pa- ralel 11 prin ghidajul tălpii de fixare 14. Reglaţi lăţimea de tăiere dorită ca valoare scalară pe marcajul de tăiere cores- punzător 10 resp. 9, vezi paragraful „Marcaje ale adânci- milor de tăiere“. Strângeţi bine din nou şurubul-fluture 7. Tăiere cu limitator auxiliar (vezi figura E) Pentru prelucrarea pieselor mai mari sau pentru tăierea de margini drepte puteţi fixa o scândură sau o şipcă drept limita- tor auxiliar pe piesa de lucru şi conduce ferăstrăul circular cu talpa de fixare de-a lungul limitatorului auxiliar. Tăiere cu şină de ghidare (GKS 55+ G/GKS 55+ GCE) (vezi figura F) Cu ajutorul şinei de ghidare 30 puteţi executa tăieri în linie dreaptă. Lamela din cauciuc a şinei de ghidare serveşte drept protecţie împotriva ruperii aşchiilor împiedicând sfâşierea suprafeţei la debitarea materialelor lemnoase. Dinţii pânzei de ferăstrău trebuie să se sprijine direct pe lamela din cauciuc. Înainte de prima tăiere cu şina de ghidare 30, lamela din cau- ciuc trebuie adaptată la ferăstrăul circular utilizat. Pentru a- ceasta, aşezaţi şina de ghidare 30 cu toată lungimea sa pe pie- sa de lucru. Reglaţi o adâncime de tăiere de aproximativ 9 mm şi un unghi de tăiere drept. Porniţi ferăstrăul circular şi condu- ceţi-l uniform împingându-l uşor în direcţia de tăiere. Cu piesa de legătură 32 se pot asambla două şine de ghidare. Fixarea se va face cu cele patru şuruburi ale piesei de legătu- ră. Întreţinere şi service Întreţinere şi curăţare Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Pentru a lucra bine şi sigur păstraţi curate scula electri- că şi fantele de aerisire. Apărătoarea trebuie întotdeauna să se poată mişca liber şi în- chide automat. De aceea, păstraţi întotdeauna curată zona din jurul apărătorii. Îndepărtaţi prin suflare cu aer comprimat sau cu o pensulă praful şi aşchiile. Pânzele de ferăstrău care nu sunt prevăzute cu strat de pro- tecţie pot fi protejate împotriva coroziunii prin aplicarea unui strat subţire de ulei nonacid. Înainte de tăiere, îndepărtaţi din nou uleiul, în caz contrar acesta lăsând pete pe lemnul tăiat. Resturile de răşină sau clei depuse pe pânza de ferăstrău afec- tează calitatea tăierii. De aceea, curăţaţi pânzele de ferăstrău imediat după utilizare. Dacă este necesară înlocuirea cablului de racordare, pentru a evita punerea în pericol a siguranţei exploatării, această ope- raţie se va executa de către Bosch sau de către un centru au- torizat de asistenţă tehnică post-vânzări pentru scule electri- ce Bosch. Asistenţă clienţi şi consultanţă privind utilizarea Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului sculei elec- trice. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30–34 013937 Bucureşti Tel. service scule electrice: (021) 4057540 Fax: (021) 4057566 E-Mail: infoBSC@ro.bosch.com Tel. consultanţă clienţi: (021) 4057500 Fax: (021) 2331313 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Eliminare Sculele electrice, accesoriile şi ambalajele trebuie direcţiona- te către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE privind maşinile şi aparatele electrice şi electronice uzate şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz trebuie colectate separat şi direcţionate către o staţie de revalorificare ecologică. Sub rezerva modificărilor. OBJ_BUCH-2175-001.book Page 166 Friday, August 1, 2014 2:12 PMБългарски | 167 Bosch Power Tools 1 609 92A 0LU | (1.8.14)
