LIETOŠANAS INSTRUKCIJA GST 90 E Professional BOSCH

lv Instrukcijas oriģinālvalodā

Latviešu Lappuse 183

Vispārēji drošības noteikumi

elektroinstrumentiem

JUMS Izlasiet visus drošības noteikumus

un instrukcijas, aplūkojiet

ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo

elektroinstrumentu. Šeit sniegto drošības noteikumu un

instrukciju neievērošana var izraisīt aizdegšanos un būt par

cēloni elektriskajam triecienam vai nopietnam

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai

Drošības noteikumos lietotais apzīmējums

elektroinstrumentiem (ar elektrokabeli), gan arī uz

akumulatora elektroinstrumentiem (bez elektrokabeļa).

Drošība darba vietā u Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes

gadījums. u Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu

tuvumā un vietās ar paaugstinātu gāzu vai putekļu

saturu gaisā. Darba laikā elektroinstruments nedaudz

dzirksteļo, un tas var izsaukt viegli degošu putekļu vai

tvaiku aizdegšanos. u Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu

personu klātbūtne var novērst uzmanību, kā rezultātā jūs

varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošība u Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas

konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet

kontaktdakšas adapterus, ja elektroinstruments caur

kabeli tiek savienots ar aizsargzemējuma ķēdi.

Neizmainītas konstrukcijas kontaktdakša, kas piemērota

kontaktligzdai, ļauj samazināt elektriskā trieciena

saņemšanas risku. u Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem,

plītīm vai ledusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu. u Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug

risks saņemt elektrisko triecienu. Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)184 | Latviešu

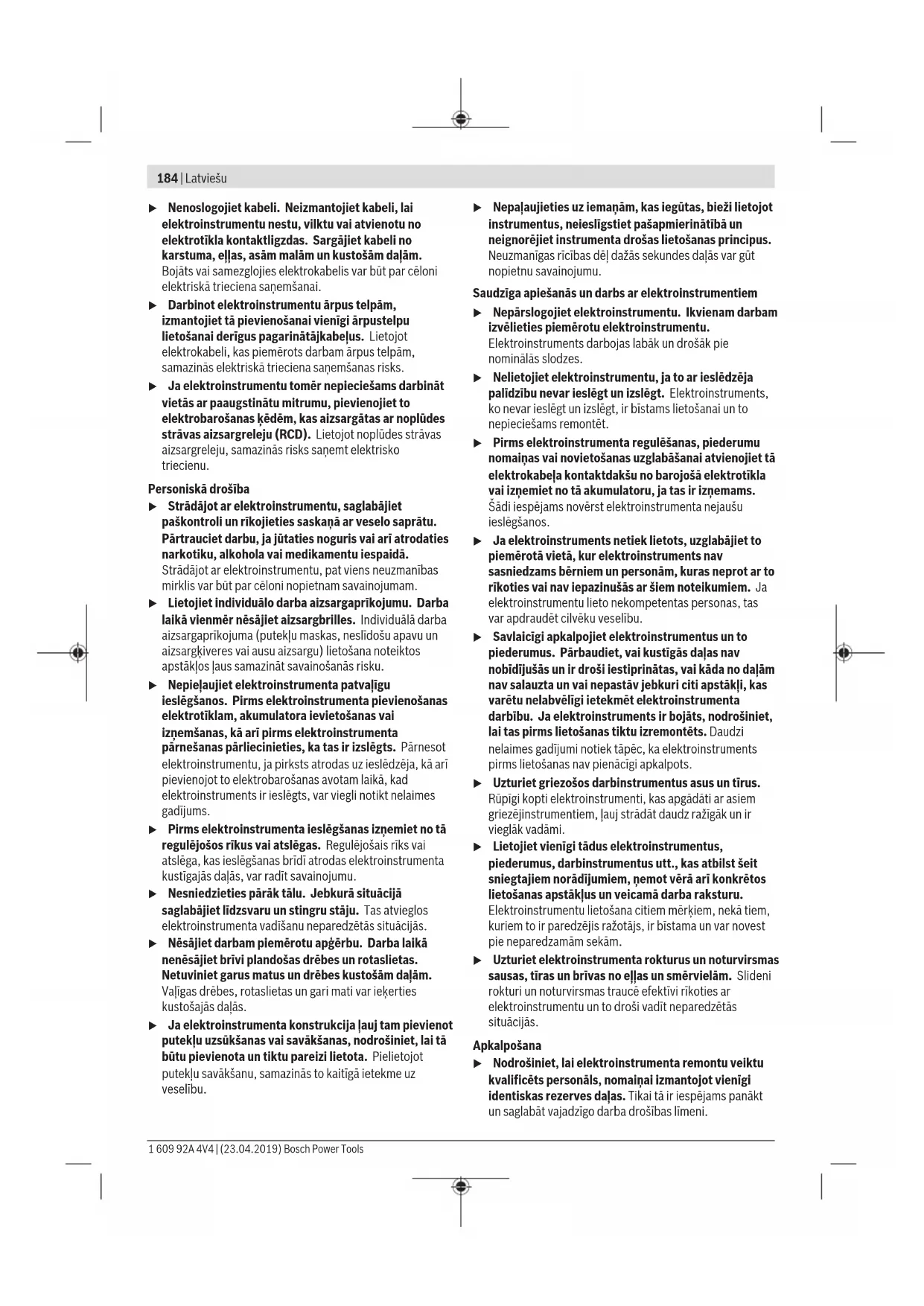

elektrotīkla kontaktligzdas. Sargājiet kabeli no

karstuma, eļļas, asām malām un kustošām daļām.

Bojāts vai samezglojies elektrokabelis var būt par cēloni

elektriskā trieciena saņemšanai.

u Darbinot elektroinstrumentu ārpus telpām,

izmantojiet tā pievienošanai vienīgi ārpustelpu

lietošanai derīgus pagarinātājkabeļus. Lietojot

elektrokabeli, kas piemērots darbam ārpus telpām,

samazinās elektriskā trieciena saņemšanas risks.

u Ja elektroinstrumentu tomēr nepieciešams darbināt

vietās ar paaugstinātu mitrumu, pievienojiet to

elektrobarošanas ķēdēm, kas aizsargātas ar noplūdes

strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas

aizsargreleju, samazinās risks saņemt elektrisko

u Strādājot ar elektroinstrumentu, saglabājiet

paškontroli un rīkojieties saskaņā ar veselo saprātu.

Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties

narkotiku, alkohola vai medikamentu iespaidā.

Strādājot ar elektroinstrumentu, pat viens neuzmanības

mirklis var būt par cēloni nopietnam savainojumam.

u Lietojiet individuālo darba aizsargaprīkojumu. Darba

laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba

aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un

aizsargķiveres vai ausu aizsargu) lietošana noteiktos

apstākļos ļaus samazināt savainošanās risku.

u Nepieļaujiet elektroinstrumenta patvaļīgu

ieslēgšanos. Pirms elektroinstrumenta pievienošanas

elektrotīklam, akumulatora ievietošanas vai

izņemšanas, kā arī pirms elektroinstrumenta

pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot

elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī

pievienojot to elektrobarošanas avotam laikā, kad

elektroinstruments ir ieslēgts, var viegli notikt nelaimes

u Pirms elektroinstrumenta ieslēgšanas izņemiet no tā

regulējošos rīkus vai atslēgas. Regulējošais rīks vai

atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta

kustīgajās daļās, var radīt savainojumu.

u Nesniedzieties pārāk tālu. Jebkurā situācijā

saglabājiet līdzsvaru un stingru stāju. Tas atvieglos

elektroinstrumenta vadīšanu neparedzētās situācijās.

u Nēsājiet darbam piemērotu apģērbu. Darba laikā

nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet garus matus un drēbes kustošām daļām.

Vaļīgas drēbes, rotaslietas un gari mati var ieķerties

u Ja elektroinstrumenta konstrukcija ļauj tam pievienot

putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā

būtu pievienota un tiktu pareizi lietota. Pielietojot

putekļu savākšanu, samazinās to kaitīgā ietekme uz

u Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot

instrumentus, neieslīgstiet pašapmierinātībā un

neignorējiet instrumenta drošas lietošanas principus.

Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt

nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

u Nepārslogojiet elektroinstrumentu. Ikvienam darbam

izvēlieties piemērotu elektroinstrumentu.

Elektroinstruments darbojas labāk un drošāk pie

u Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja

palīdzību nevar ieslēgt un izslēgt. Elektroinstruments,

ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to

nepieciešams remontēt.

u Pirms elektroinstrumenta regulēšanas, piederumu

nomaiņas vai novietošanas uzglabāšanai atvienojiet tā

elektrokabeļa kontaktdakšu no barojošā elektrotīkla

vai izņemiet no tā akumulatoru, ja tas ir izņemams.

Šādi iespējams novērst elektroinstrumenta nejaušu

u Ja elektroinstruments netiek lietots, uzglabājiet to

piemērotā vietā, kur elektroinstruments nav

sasniedzams bērniem un personām, kuras neprot ar to

rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja

elektroinstrumentu lieto nekompetentas personas, tas

var apdraudēt cilvēku veselību.

u Savlaicīgi apkalpojiet elektroinstrumentus un to

piederumus. Pārbaudiet, vai kustīgās daļas nav

nobīdījušās un ir droši iestiprinātas, vai kāda no daļām

nav salauzta un vai nepastāv jebkuri citi apstākļi, kas

varētu nelabvēlīgi ietekmēt elektroinstrumenta

darbību. Ja elektroinstruments ir bojāts, nodrošiniet,

lai tas pirms lietošanas tiktu izremontēts. Daudzi

nelaimes gadījumi notiek tāpēc, ka elektroinstruments

pirms lietošanas nav pienācīgi apkalpots.

u Uzturiet griezošos darbinstrumentus asus un tīrus.

Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem

griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir

u Lietojiet vienīgi tādus elektroinstrumentus,

piederumus, darbinstrumentus utt., kas atbilst šeit

sniegtajiem norādījumiem, ņemot vērā arī konkrētos

lietošanas apstākļus un veicamā darba raksturu.

Elektroinstrumentu lietošana citiem mērķiem, nekā tiem,

kuriem to ir paredzējis ražotājs, ir bīstama un var novest

pie neparedzamām sekām.

u Uzturiet elektroinstrumenta rokturus un noturvirsmas

sausas, tīras un brīvas no eļļas un smērvielām. Slideni

rokturi un noturvirsmas traucē efektīvi rīkoties ar

elektroinstrumentu un to droši vadīt neparedzētās

u Nodrošiniet, lai elektroinstrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot vienīgi

identiskas rezerves daļas. Tikai tā ir iespējams panākt

un saglabāt vajadzīgo darba drošības līmeni.

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsLatviešu | 185

Drošības noteikumi figūrzāģiem u Turiet elektroinstrumentu aiz izolētajām noturvirsmām, veicot darbības, kuru laikā griešanas

piederums var skart slēptus elektriskos vadus vai

paša instrumenta elektrokabeli. Griešanas piederumam

skarot spriegumnesošus vadus, spriegums nonāk arī uz

elektroinstrumenta nenosegtajām metāla daļām, kā

rezultātā lietotājs var saņemt elektrisko triecienu. u Lietojiet spīles vai citu praktisku ierīci, lai atbalstītu apstrādājamo priekšmetu un nostiprinātu to uz

stabilas platformas. Turot apstrādājamo priekšmetu ar

roku vai atbalstot to ar savu ķermeni, apstrādājamais

priekšmets nenoturas stabilā stāvoklī un var izraisīt

kontroles zaudēšanu pār darba procesu. u Netuviniet rokas zāģēšanas trasei. Neturiet rokas zem apstrādājamā priekšmeta. Ķermeņa daļu saskaršanās ar

zāģa asmeni var radīt savainojumu. u Kontaktējiet darbinstrumentu ar apstrādājamo priekšmetu tikai pēc elektroinstrumenta ieslēgšanas.

Tas ļaus izvairīties no atsitiena, kas var notikt,

darbinstrumentam iestrēgstot apstrādājamajā

priekšmetā. u Sekojiet, lai balstplāksne zāģēšanas laikā būtu cieši piespiesta. Noliecot zāģa asmeni sānu virzienā, tas var

salūzt, kā arī var notikt atsitiens. u Pēc zāģēšanas izslēdziet elektroinstrumentu un tikai tad izvelciet zāģa asmeni no zāģējuma, vispirms

nogaidot, līdz asmens ir pilnīgi apstājies. Tasļaus

izvairīties no atsitiena, un elektroinstrumentu būs

iespējams droši novietot. u Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas ir pilnīgi apstājies. Kustībā esošs darbinstruments

var iestrēgt, izsaucot kontroles zaudēšanu pār

elektroinstrumentu. u Izmantojiet tikai nebojātus zāģa asmeņus. Saliekti vai neasi zāģa asmeņi var salūzt, negatīvi ietekmēt zāģējuma

kvalitāti vai izraisīt atsitienu. u Pēc instrumenta izslēgšanas nemēģiniet bremzēt zāģa asmeni ar sānu spiedienu. Šādas rīcības dēļ zāģa

asmens var tikt bojāts vai salūzt, kā arī var notikt atsitiens. u Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes

līnijas, vai arī griezieties pēc konsultācijas vietējā

komunālās saimniecības iestādē. Darbinstrumenta

saskaršanās ar elektropārvades līniju var izraisīt

aizdegšanos vai būt par cēloni elektriskajam triecienam.

Bojājums gāzes pārvades līnijā var izraisīt sprādzienu.

Darbinstrumentam skarot ūdensvada cauruli, var tikt

bojātas materiālās vērtības, kā arī strādājošā persona var

saņemt elektrisko triecienu.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un

norādījumus lietošanai. Drošības noteikumu

un norādījumu neievērošana var izraisīt

aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Elektroinstruments ir paredzēts koka, plastmasas, metāla,

keramikas un gumijas plākšņu sazāģēšanai un izzāģēšanai,

stingri piespiežot balstplāksni pie zāģējamā priekšmeta

virsmas. Tas ir piemērots taisniem un liektiem zāģējumiem ar

leņķi līdz 45°. Elektroinstrumentā ir iestiprināmi tikai tādi

zāģa asmeņi, ko šim nolūkam ir ieteikusi ražotājfirma.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem

elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

Ieslēdzēja fiksators (GST90BE)

Pirkstrats asmens kustību biežuma

Sešstūra stieņatslēga

Asmens appūtes ierīces ieslēdzējs

Svira svārsta iedarbības regulēšanai

SDS svira zāģa asmens iestiprināšanai

Zāģa asmens stiprinājums

Pretplaisāšanas aizsargs

Nosedzošais pārsegs uzsūkšanai

Uzsūkšanas īscaurule

Zāģēšanas leņķa skala

Skrūve balstplāksnes stiprināšanai

Paralēlās vadotnes turētājs

Skrūve paralēlās vadotnes stiprināšanai

Paralēlā vadotne ar cirkuli zāģēšanai pa apli

Centrējošā smaile zāģēšanai pa apli

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta

piegādes komplektā. Pilns pārskats par izstrādājuma

piederumiem ir sniegts mūsu piederumu katalogā.

Figūrzāģis GST 90 E GST 90 BE Izstrādājuma numurs

3 601 E8G 0.. 3 601 E8F 0..

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)186 | Latviešu

Figūrzāģis GST 90 E GST 90 BE Asmens kustību biežuma regulēšana ● ●

Nominālā patērējamā jauda W 650 650

Asmens kustību biežums brīvgaitā n

Asmens kustību garums mm 26 26

Maks. zāģēšanas dziļums

– alumīnijā mm 20 20

– tēraudā (neleģētā) mm 10 10

Maks. zāģēšanas leņķis (pa labi/pa kreisi) ° 45 45

Svars atbilstoši EPTA-Procedure 01:2014 kg 2,3 2,6

Elektroaizsardzības klase

/ II / II Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši

nacionālajiem standartiem, šie parametri var atšķirties.

Informācija par troksni un vibrāciju

GST 90 E GST 90 BE Elektroinstrumenta radītā trokšņa parametru vērtības ir noteiktas atbilstoši standartam EN62841-2-11.

Pēc raksturlīknes A izsvērtā elektroinstrumenta radītā trokšņa parametru tipiskās vērtības ir šādas:

skaņas spiediena līmenis dB(A)

skaņas jaudas līmenis dB(A)

mērījumu izkliedeK dB

Nēsājiet līdzekļus dzirdes orgānu aizsardzībai!

Kopējā vibrācijas paātrinājuma vērtība a

(vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši

standartam EN62841-2-11:

zāģējot skaidu plāksni ar zāģa asmeniT144DF:

zāģējot metāla skārdu ar zāģa asmeniT118A:

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta

radītā trokšņa vērtība ir izmērīta atbilstoši standartā

noteiktajai procedūrai un var tikt izmantota

elektroinstrumentu savstarpējai salīdzināšanai. To var

izmantot arī vibrācijas un trokšņa radītās papildu slodzes

iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā

trokšņa vērtība ir attiecināma uz elektroinstrumenta

galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek

lietots netipiskiem mērķiem, kopā ar netipiskiem

darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā

svārstību līmenis un radītā trokšņa vērtība var atšķirties no

šeit norādītajām vērtībām. Tas var ievērojami palielināt

svārstību un trokšņa radīto papildu slodzi kopējam darba

Lai precīzi izvērtētu svārstību un trokšņa radīto papildu

slodzi zināmam darba laika posmam, jāņem vērā arī laiks,

kad elektroinstruments ir izslēgts vai arī darbojas, taču

faktiski netiek izmantots paredzētā darba veikšanai. Tas var

ievērojami samazināt svārstību un trokšņa radīto papildu

slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu

no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi

veiciet elektroinstrumenta un darbinstrumentu apkalpošanu,

uzturiet rokas siltas un pareizi plānojiet darbu.

Montāža u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

Zāģa asmens iestiprināšana vai nomaiņa u Veicot instrumenta montāžu vai iestiprināmo darbinstrumentu nomaiņu, uzvelciet aizsargcimdus.

Iestiprināmie darbinstrumenti ir asi un ilgstošas

lietošanas laikā var sakarst.

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsLatviešu | 187

Pārskats par ieteicamajiem zāģa asmeņiem ir sniegts šīs

pamācības beigās. Iestipriniet elektroinstrumentā vienīgi

zāģa asmeņus ar vienizciļņa kātu (T veida kātu). Zāģa

asmenim nav jābūt garākam, nekā tas nepieciešams

zāģējumu veidošanai paredzētajā dziļumā.

Veidojot liektus zāģējumus ar mazu liekuma rādiusu, lietojiet

Zāģa asmens iestiprināšana (attēlsA)

u Pirms zāģa asmens iestiprināšanas notīriet tā kātu.

Netīru kātu nav iespējams droši iestiprināt.

Paspiediet SDS sviru(8) līdz galam uz priekšu un turiet to

nospiestu. Iebīdiet zāģa asmeni(10) ar zāģēšanas virzienā

vērstiem zobiem zāģa asmens stiprinājumā (13), līdz tas tur

Iestiprinot zāģa asmeni, sekojiet, lai zāģa asmens

aizmugurējā mala ievietotos vadotnes rullīša (9) rievā.

u Pārbaudiet, vai zāģa asmens ir stingri iestiprināts.

Slikti iestiprināts zāģa asmens var izkrist no stiprinājuma

un savainot strādājošo personu.

Zāģa asmens izņemšana (attēlsB)

Paspiediet SDS sviru(8) līdz galam uz priekšu un izņemiet

Pretplaisāšanas aizsargs (attēlsC)

Pretplaisāšanas aizsargs (14) (piederums) zāģēšanas laikā

ļauj novērst zāģējamo koka priekšmetu virsmas plaisāšanu.

Pretplaisāšanas aizsargu var izmantot vienīgi kopā ar

noteikta tipa zāģa asmeņiem un pie zāģēšanas leņķa 0°.

Izmantojot pretplaisāšanas aizsargu, balstplāksni (5)

nedrīkst pārvietot uz aizmuguri, lai veiktu zāģēšanu tuvu

No apakšas iespiediet pretplaisāšanas aizsargu (14)

Putekļu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu

koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi

veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana

var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu

elektroinstrumenta lietotājam vai darba vietai tuvumā

Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas,

zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši

tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar

hromātu vai koksnes aizsardzības līdzekļiem). Azbestu

saturošus materiālus drīkst apstrādāt vienīgi personas ar

īpašām profesionālām iemaņām.

– Pielietojiet apstrādājamajam materiālam vispiemērotāko

putekļu uzsūkšanas metodi.

– Darba vietai jābūt labi ventilējamai.

– Darba laikā ieteicams izmantot masku elpošanas ceļu

aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas

attiecas uz apstrādājamo materiālu.

u Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi

var viegli aizdegties.

Nosedzošais pārsegs (attēlsD)

Pirms elektroinstrumenta pievienošanas pie vakuumsūcēja

noņemiet no tā nosedzošo pārsegu (15).

Novietojiet nosedzošo pārsegu(15) uz elektroinstrumenta

tā, lai tā turētājs fiksētos uz pretplaisāšanas aizsarga(11).

Strādājot bez putekļu uzsūkšanas un veidojot slīpos

zāģējumus, noņemiet nosedzošo pārsegu(15). Šim nolūkam

novelciet nosedzošo pārseguno pretplaisāšanas

aizsarga(11) virzienā uz priekšu.

Vakuumsūcēja pievienošana (attēliE–F)

Ievietojiet uzsūkšanas īscauruli(16) balstplāksnes(5)

Pie tam sekojiet, lai uzsūkšanas īscaurules izciļņi fiksētos

elektroinstrumenta izgriezumā, kā parādīts attēlāE.

Uzbīdiet uzsūkšanas šļūteni (17) (piederums) uz putekļu

izvadīšanas īscaurules (16). Savienojiet uzsūkšanas šļūteni

(17) ar vakuumsūcēju (piederums).

Pārskats par instrumenta savienošanas iespējām ar

dažādiem vakuumsūcējiem ir sniegts šīs pamācības beigās.

Lai nodrošinātu optimālu putekļu uzsūkšanu, ja iespējams,

iestipriniet elektroinstrumentā pretplaisāšanas aizsargu

Laikā, kad elektroinstrumentam ir pievienots vakuumsūcējs,

izslēdziet asmens appūtes ierīci.

Putekļsūcējam jābūt piemērotam apstrādājamā materiāla

Veselībai īpaši kaitīgu, kancerogēnu vai sausuputekļu

uzsūkšanai lietojiet speciālus vakuumsūcējus.

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

Svārsta iedarbības regulēšana

Četrās pakāpēs regulējama svārsta iedarbība ļauj optimāli

izvēlēties zāģēšanas ātrumu, zāģēšanas jaudu un zāģējuma

virsmas tīrību atbilstoši zāģējamā materiāla īpašībām.

Ar sviru (7) var izvēlēties vajadzīgo svārsta iedarbības

pakāpi; tas iespējams arī instrumenta darbības laikā.

Pakāpe0 svārsta iedarbības nav

PakāpeI neliela svārsta iedarbība

PakāpeII vidēja svārsta iedarbība

PakāpeIII stipra svārsta iedarbība

Optimālo svārsta iedarbības pakāpi katram pielietojuma

veidam ieteicams izvēlēties praktisku mēģinājumu ceļā.

Tomēr šo izvēli var atvieglot šādi ieteikumi.

– Lai iegūtu līdzenu un tīru zāģējumu, izvēlieties minimālo

svārsta iedarbību vai arī pilnīgi izslēdziet svārsta

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)188 | Latviešu

– Zāģējot plānus materiālus (piemēram, skārdu), izslēdziet

– Zāģējot cietus materiālus (piemēram, tēraudu), izvēlieties

minimālo svārsta iedarbību.

– Zāģējot mīkstus materiālus un veicot zāģēšanu koka

šķiedrojuma virzienā, var strādāt ar maksimālu svārsta

Zāģēšanas leņķa iestatīšana (attēlsG)

Lai veidotu slīpos zāģējumus ar leņķi līdz 45°, balstplāksni

(5) var noliekt pa labi un pa kreisi.

Veidojot slīpos zāģējumus, nosedzošo pārsegu(15),

uzsūkšanas īscauruli(16) un pretplaisāšanas aizsargu(14)

nav iespējams izmantot.

– Nedaudz paspiediet uzsūkšanas īscauruli(16) lejup un

izvelciet to balstplāksnes(5).

– Noņemiet nosedzošo pārsegu(15) un pretplaisāšanas

– Atskrūvējiet skrūvi (19) ar sešstūra stieņatslēgu(4) un

nedaudz pabīdiet balstplāksni (5) elektrotīkla kabeļa

– Lai precīzi iestatītu zāģēšanas leņķi, balstplāksne jānoliec

pa labi vai pa kreisi līdz rastrēšanas punktiem, kas atbilst

zāģēšanas leņķa vērtībām 0° un 45°. Nolieciet

balstplāksni(5) vēlamajā stāvoklī, vadoties pēc

nolasījumiem uz skalas(18). Citas zāģēšanas leņķa

vērtības var iestatīt ar leņķmēra palīdzību.

– Pēc tam līdz galam pabīdiet balstplāksni(5) zāģa

asmens(10) virzienā.

– No jauna stingri pieskrūvējiet skrūvi (19).

Balstplāksnes pārvietošana (attēlsG)

Lai veiktu zāģēšanu tuvu malai, balstplāksni (5) var pārvietot

virzienā uz aizmuguri.

Atskrūvējiet skrūvi (19) un līdz galam pārbīdiet balstplāksni

(5) elektrotīkla kabeļa virzienā.

No jauna stingri pievelciet skrūvi (19).

Zāģēšana ar pārvietotu bvalstplāksni(5) ir iespējama vienīgi

pie zāģēšanas leņķa 0°. Šādā gadījumā nav iespējams

izmantot paralēlo vadotni ar cirkuli zāģēšanai pa apli(22)

(papildpiederums), kā arī pretplaisāšanas aizsargu(14).

Asmens appūtes ierīce

Asmens appūte ir paredzēta, lai ar gaisa strūklu atbrīvotu

zāģējuma trasi no skaidām.

Asmens appūtes ierīces ieslēgšana: zāģējot

koku, plastmasu u.c. līdzīgus materiālus, kuru

apstrādes laikā rodas daudz skaidu,

pārvietojiet ieslēdzēju (6) uzsūkšanas

īscaurules virzienā.

Asmens appūtes ierīces izslēgšana: zāģējot

metālu, kā arī, strādājot ar pievienotu

vakuumsūcēju, pārvietojiet ieslēdzēju (6)

zāģa asmens virzienā.

u Pievadiet elektroinstrumentam pareizu spriegumu!

Elektrobarošanas avota spriegumam jāatbilst

vērtībai, kas norādīta uz elektroinstrumenta

marķējuma plāksnītes. Elektroinstrumenti, kas

paredzēti 230V spriegumam, var darboties arī no

Ieslēgšana/izslēgšana (GST90E)

u Pārliecinieties, ka varat darbināt ieslēdzēju,

Lai ieslēgtu elektroinnstrumentu, pabīdiet ieslēdzēju(2) uz

priekšu, līdz uz tā kļūst redzams apzīmējums „I“.

Lai izslēgtu elektroinnstrumentu, pabīdiet ieslēdzēju(2)

atpakaļ, līdz uz tā kļūst redzams apzīmējums „0“.

Ieslēgšana/izslēgšana (GST90BE)

u Pārliecinieties, ka varat darbināt ieslēdzēju,

Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (2).

Lai ieslēdzēju fiksētu ieslēgtā stāvoklī turiet ieslēdzēju (2)

nospiestu un pārbīdiet fiksatoru (1) pa labi vai pa kreisi.

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (2). Ja

ieslēdzējs (2) ir fiksēts ieslēgtā stāvoklī, vispirms to

nospiediet un tad atlaidiet.

Asmens kustību biežuma regulēšana (GST90BE)

Ieslēgta elektroinstrumenta asmens kustību biežumu var

bezpakāpju veidā regulēt, mainot spiedienu uz ieslēdzēja (2)

Nelielam spiedienam uz ieslēdzēja (2) taustiņu atbilst neliels

asmens kustību biežums. Palielinot spiedienu uz ieslēdzēja

taustiņu, pieaug arī asmens kustību biežums.

Asmens kustību biežuma priekšiestatīšana

Ar pirkstratu (3) var priekšiestādīt vēlamo asmens kustību

biežumu, ko iespējams mainīt arī elektroinstrumenta

Optimālais asmens kustību biežums ir atkarīgs no zāģējamā

materiāla īpašībām un darba apstākļiem, un to var noteikt

praktisku mēģinājumu ceļā.

Asmens kustību biežumu ieteicams samazināt, kontaktējot

zāģa asmeni ar zāģējamo priekšmetu, kā arī, zāģējot

plastmasu vai alumīniju.

Ilgāku laiku darbinot elektroinstrumentu ar nelielu asmens

kustību biežumu, tas var stipri sakarst. Šādā gadījumā

izņemiet zāģa asmeni un atdzesējiet elektroinstrumentu,

aptuveni 3minūtes ļaujot tam darboties ar maksimālo

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

u Nekavējoties izslēdziet elektroinstrumentu, ja zāģa

asmens iestrēgst zāģējumā.

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsLatviešu | 189

u Zāģējot nelielus vai plānus priekšmetus, vienmēr

novietojiet tos uz stabila paliktņa vai uz zāģēšanas

galda (papildpiederums).

Pirms koka, skaidu plākšņu, būvmateriālu u. c. materiālu

zāģēšanas pārbaudiet, vai zāģējamais materiāls nesatur

svešķermeņus, piemēram, naglas, skrūves u. c., un

vajadzības gadījumā attīriet materiālu no tiem.

Zāģēšana ar asmens iegremdēšanu (attēlsH)

u Zāģēšanu ar asmens iegremdēšanu drīkst pielietot

vienīgi tad, ja tiek zāģēti mīksti materiāli, piemēram,

koks vai sausais apmetums!

Zāģēšanai ar asmens iegremdēšanu izvēlieties īsu zāģa

asmeni. Zāģēšana ar asmens iegremdēšanu ir iespējama

vienīgi pie zāģēšanas leņķa 0°.

Novietojiet elektroinstrumenta balstplāksnes (5) priekšējo

malu uz zāģējamā priekšmeta virsmas tā, lai zāģa asmens

(10) nepieskartos zāģējamajam priekšmetam, un tad

ieslēdziet elektroinstrumentu. Ja elektroinstruments ir

apgādāts ar asmens kustību regulatoru, izvēlieties

maksimālo asmens kustību biežumu. Turot

elektroinstrumentu cieši piespiestu pie zāģējamā

priekšmeta, lēni iegremdējiet tajā zāģa asmeni.

Līdzko balstplāksne (5) piespiežas zāģējamajam

priekšmetam ar visu virsmu, turpiniet zāģēšanu pa vēlamo

Paralēlā vadotne ar cirkuli zāģēšanai pa apli (piederums)

Lietojot paralēlo vadotni ar cirkuli zāģēšanai pa apli (22)

(piederums), zāģējamā priekšmeta biežums nedrīkst

Paralēla zāģēšana (attēlsI): atskrūvējiet fiksējošo skrūvi

(21) un izbīdiet paralēlās vadotnes skalu caur turētāju (20)

balstplāksnē. Iestatiet vēlamo zāģējuma attālumu no

zāģējamā priekšmeta malas atbilstoši nolasījuma vērtībai uz

skalas pret balstplāksnes iekšējo malu. Stingri pieskrūvējiet

fiksējošo skrūvi (21).

Zāģēšana pa apli (attēlsJ): uz zāģējuma trases izzāģējamā

apļa iekšpusē ieurbiet tik lielu atvērumu, lai caur to varētu

izvadīt zāģa asmeni. Apstrādājiet šo atvērumu ar frēzi vai vīli

tā, lai zāģa asmens varētu cieši piekļauties zāģējuma trasei.

Ieskrūvējiet fiksējošo skrūvi (21) paralēlās vadotnes otrā

pusē. Caur turētāju (20) iebīdiet balstplāksnē paralēlās

vadotnes skalu. Ieurbiet zāģējamajā priekšmetā nelielu

atvērumu tā, lai tas atrastos izzāģējamā apļa centrā. Caur

paralēlās vadotnes iekšējo atvērumu iebīdiet centrējošo

smaili (23) ieurbtajā atvērumā. Iestatiet vēlamo zāģējuma

rādiusu atbilstoši skalas nolasījuma vērtībai pret

balstplāksnes iekšējo malu. Stingri pieskrūvējiet fiksējošo

Dzesējošie un eļļojošie līdzekļi

Zāģējot metālu, pārklājiet zāģējuma trasi ar nelielu

daudzumu dzesējošā vai eļļojošā līdzekļa, šādi novēršot

zāģējamā materiāla pārmērīgu sakaršanu.

Apkalpošana un apkope

Apkalpošana un tīrīšana

u Pirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

u Lai elektroinstruments darbotos droši un bez

atteikumiem, regulāri tīriet tā korpusu un ventilācijas

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas

jāveic firmas Bosch elektroinstrumentu servisa centrā vai

pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo

tikai tā ir iespējams saglabāt vajadzīgo darba drošības

Regulāri tīriet zāģa asmens stiprinājumu. Šim nolūkam

izņemiet zāģa asmeni no elektroinstrumenta un viegli uzsitiet

ar elektroinstrumentu pa līdzenu virsmu.

Ja elektroinstrumentā iekļūst liels daudzums netīrumu, var

tikt traucēta tā normāla funkcionēšana. Tāpēc, zāģējot

materiālus, kuru apstrādes gaitā izdalās liels putekļu

daudzums, neizvēlieties zāģēšanas virzienu no lejas augšup

un nestrādājiet, paceļot instrumentu virs galvas.

u Strādājot ekstremālos apstākļos, ja iespējams,

lietojiet ārējo putekļu uzsūkšanas ierīci. Pēc iespējas

biežāk izpūtiet ventilācijas atveres ar saspiestu gaisu

un pievienojiet instrumentu elektrotīklam caur

noplūdes strāvas aizsargreleju (PRCD). Izmantojot

elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē

var uzkrāties strāvu vadoši putekļi. Tas var nelabvēlīgi

ietekmēt elektroinstrumenta aizsargizolācijas sistēmu.

Ja ir nosprostojusies putekļu izvadīšanas īscaurule,

izslēdziet elektroinstrumentu, atvienojiet no īscaurules

vakuumsūcēju un tad atbrīvojiet to no putekļiem un skaidām.

Laiku pa laikam ieeļļojiet vadotnes rullīti (9) ar pilienu eļļas.

Regulāri kontrolējiet vadotnes rullīša(9) stāvokli. Ja rullītis ir

nolietojies, tas jānomaina Bosch pilnvarotā klientu

apkalpošanas uzņēmumā.

Klientu apkalpošanas dienests un konsultācijas

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem

par izstrādājumu remontu un apkalpošanu, kā arī par to

rezerves daļām. Kopsalikuma attēlus un informāciju par

rezerves daļām Jūs varat atrast interneta vietnē:

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā

rast atbildes uz jautājumiem par mūsu izstrādājumiem un to

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti

paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz

izstrādājuma marķējuma plāksnītes.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma

materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par

nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs

direktīvas atspoguļojumiem nacionālajā likumdošanā,

lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un

jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā

Deklarācija par atbilstību

Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem

tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm,

kā arī sekojošiem standartiem.

Tehniskā dokumentācija no: *
