MANUAL DE UTILIZARE GST 90 E Professional BOSCH

ro Instrucțiuni originale

Instrucţiuni de siguranţă

Instrucţiuni generale de siguranţă pentru scule

MENT Citiţi toate avertizările,

instrucţiunile, ilustraţiile şi

specificaţiile puse la dispoziţie

împreună cu această sculă electrică. Nerespectarea

instrucţiunilor menţionate mai jos poate duce la

electrocutare, incendiu şi/sau vătămări corporale grave.

Păstraţi toate indicaţiile de avertizare şi instrucţiunile în

vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicaţiile de avertizare

se referă la sculele electrice alimentate de la reţea (cu cablu

de alimentare) sau la sculele electrice cu acumulator (fără

cablu de alimentare).

Siguranţa la locul de muncă u Menţineţi‑vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce

la accidente. u Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi

inflamabile. Sculele electrice generează scântei care pot

aprinde praful sau vaporii. u Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă

atenţia puteţi pierde controlul.

Siguranţă electrică u Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu

folosiţi fişe adaptoare la sculele electrice cu

împământare (legate la masă). Ştecherele

nemodificate şi prizele corespunzătoare diminuează

riscul de electrocutare. u Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite

şi frigidere. Există un risc crescut de electrocutare

atunci când corpul vă este împământat sau legat la masă. u Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într‑o sculă electrică măreşte riscul de

electrocutare. u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată cablul pentru transportarea sau suspendarea sculei

electrice ori pentru a trage ştecherul afară din priză. 1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsRomână | 139

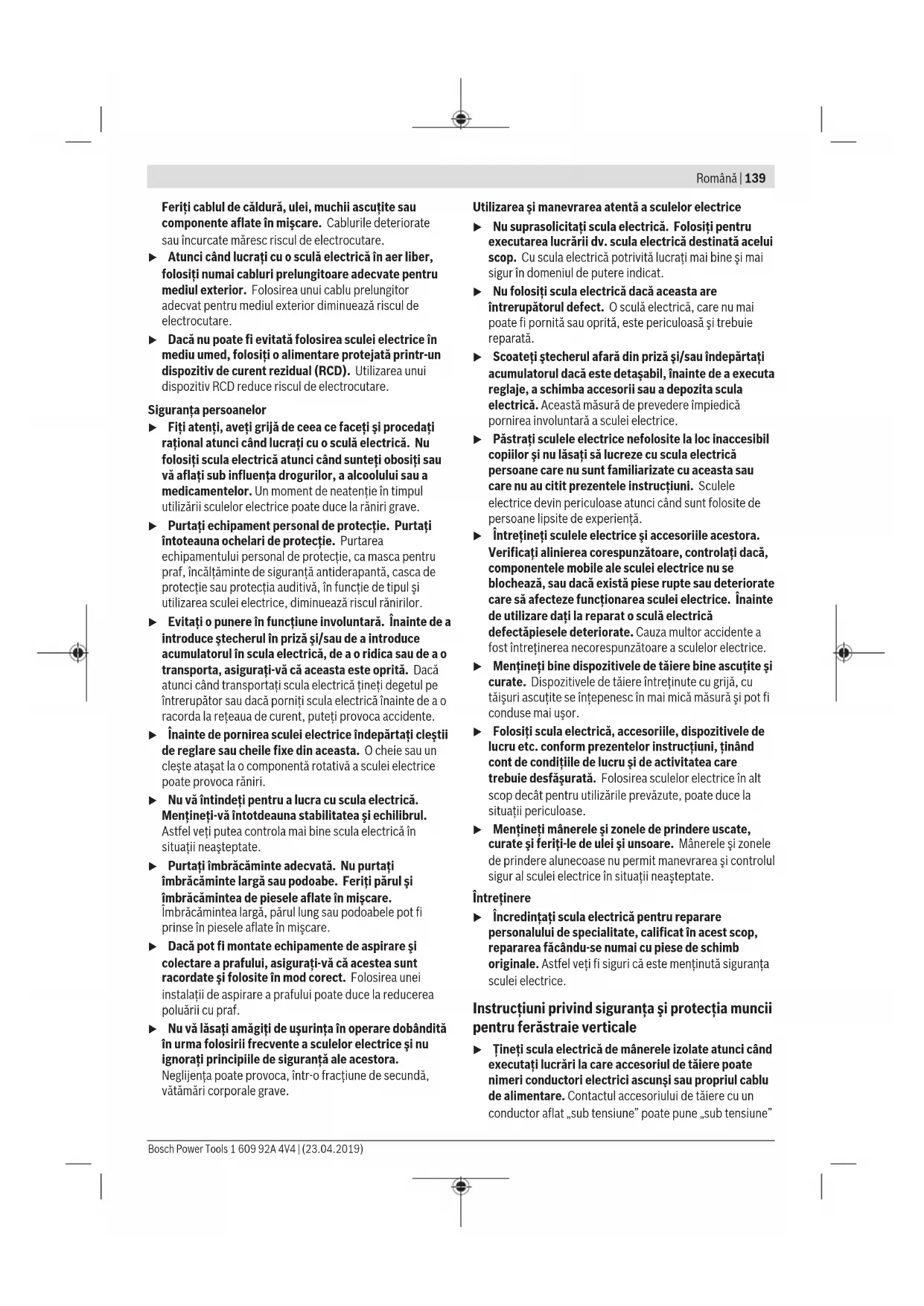

Feriţi cablul de căldură, ulei, muchii ascuţite sau

componente aflate în mişcare. Cablurile deteriorate

sau încurcate măresc riscul de electrocutare.

u Atunci când lucraţi cu o sculă electrică în aer liber,

folosiţi numai cabluri prelungitoare adecvate pentru

mediul exterior. Folosirea unui cablu prelungitor

adecvat pentru mediul exterior diminuează riscul de

u Dacă nu poate fi evitată folosirea sculei electrice în

mediu umed, folosiţi o alimentare protejată printr-un

dispozitiv de curent rezidual (RCD). Utilizarea unui

dispozitiv RCD reduce riscul de electrocutare.

Siguranţa persoanelor

u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi

raţional atunci când lucraţi cu o sculă electrică. Nu

folosiţi scula electrică atunci când sunteţi obosiţi sau

vă aflaţi sub influenţa drogurilor, a alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

utilizării sculelor electrice poate duce la răniri grave.

u Purtaţi echipament personal de protecţie. Purtaţi

întoteauna ochelari de protecţie. Purtarea

echipamentului personal de protecţie, ca masca pentru

praf, încălţăminte de siguranţă antiderapantă, casca de

protecţie sau protecţia auditivă, în funcţie de tipul şi

utilizarea sculei electrice, diminuează riscul rănirilor.

u Evitaţi o punere în funcţiune involuntară. Înainte de a

introduce ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o ridica sau de a o

transporta, asiguraţi‑vă că aceasta este oprită. Dacă

atunci când transportaţi scula electrică ţineţi degetul pe

întrerupător sau dacă porniţi scula electrică înainte de a o

racorda la reţeaua de curent, puteţi provoca accidente.

u Înainte de pornirea sculei electrice îndepărtaţi cleştii

de reglare sau cheile fixe din aceasta. O cheie sau un

cleşte ataşat la o componentă rotativă a sculei electrice

poate provoca răniri.

u Nu vă întindeţi pentru a lucra cu scula electrică.

Menţineţi-vă întotdeauna stabilitatea şi echilibrul.

Astfel veţi putea controla mai bine scula electrică în

situaţii neaşteptate.

u Purtaţi îmbrăcăminte adecvată. Nu purtaţi

îmbrăcăminte largă sau podoabe. Feriţi părul şi

îmbrăcămintea de piesele aflate în mişcare.

Îmbrăcămintea largă, părul lung sau podoabele pot fi

prinse în piesele aflate în mişcare.

u Dacă pot fi montate echipamente de aspirare şi

colectare a prafului, asiguraţi‑vă că acestea sunt

racordate şi folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate duce la reducerea

u Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită

în urma folosirii frecvente a sculelor electrice şi nu

ignoraţi principiile de siguranţă ale acestora.

Neglijenţa poate provoca, într-o fracţiune de secundă,

vătămări corporale grave.

Utilizarea şi manevrarea atentă a sculelor electrice

u Nu suprasolicitaţi scula electrică. Folosiţi pentru

executarea lucrării dv. scula electrică destinată acelui

scop. Cu scula electrică potrivită lucraţi mai bine şi mai

sigur în domeniul de putere indicat.

u Nu folosiţi scula electrică dacă aceasta are

întrerupătorul defect. O sculă electrică, care nu mai

poate fi pornită sau oprită, este periculoasă şi trebuie

u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatorul dacă este detaşabil, înainte de a executa

reglaje, a schimba accesorii sau a depozita scula

electrică. Această măsură de prevedere împiedică

pornirea involuntară a sculei electrice.

u Păstraţi sculele electrice nefolosite la loc inaccesibil

copiilor şi nu lăsaţi să lucreze cu scula electrică

persoane care nu sunt familiarizate cu aceasta sau

care nu au citit prezentele instrucţiuni. Sculele

electrice devin periculoase atunci când sunt folosite de

persoane lipsite de experienţă.

u Întreţineţi sculele electrice şi accesoriile acestora.

Verificaţi alinierea corespunzătoare, controlaţi dacă,

componentele mobile ale sculei electrice nu se

blochează, sau dacă există piese rupte sau deteriorate

care să afecteze funcţionarea sculei electrice. Înainte

de utilizare daţi la reparat o sculă electrică

defectăpiesele deteriorate. Cauza multor accidente a

fost întreţinerea necorespunzătoare a sculelor electrice.

u Menţineţi bine dispozitivele de tăiere bine ascuţite şi

curate. Dispozitivele de tăiere întreţinute cu grijă, cu

tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi

u Folosiţi scula electrică, accesoriile, dispozitivele de

lucru etc. conform prezentelor instrucţiuni, ţinând

cont de condiţiile de lucru şi de activitatea care

trebuie desfăşurată. Folosirea sculelor electrice în alt

scop decât pentru utilizările prevăzute, poate duce la

situaţii periculoase.

u Menţineţi mânerele şi zonele de prindere uscate,

curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele

de prindere alunecoase nu permit manevrarea şi controlul

sigur al sculei electrice în situaţii neaşteptate.

u Încredinţaţi scula electrică pentru reparare

personalului de specialitate, calificat în acest scop,

repararea făcându‑se numai cu piese de schimb

originale. Astfel veţi fi siguri că este menţinută siguranţa

Instrucţiuni privind siguranţa şi protecţia muncii

pentru ferăstraie verticale

u Ţineţi scula electrică de mânerele izolate atunci când

executaţi lucrări la care accesoriul de tăiere poate

nimeri conductori electrici ascunşi sau propriul cablu

de alimentare. Contactul accesoriului de tăiere cu un

conductor aflat „sub tensiune” poate pune „sub tensiune”

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)140 | Română

componentele metalice ale sculei electrice şi provoca

electrocutarea operatorului. u Folosiţi menghine sau o altă metodă practică de fixare şi sprijinire a piesei de lucru pe o platformă stabilă.

Dacă ţineţi piesa de lucru cu mâna sau o sprijiniţi de

corpul dumneavoastră, aceasta devine instabilă şi se

poate ajunge la pierderea controlului. u Ţineţi mâinile în afara sectorului de debitare. Nu apucaţi pe dedesubt piesa prelucrată. În caz de contact

cu pânza de ferăstrău există pericol de rănire. u Porniţi scula electrică şi numai după aceasta conduceţi‑o asupra piesei prelucrate. În caz contrar

există pericol de recul în situaţia în care dispozitivul de

lucru se agaţă în piesa prelucrată. u Aveţi grijă ca talpa de fixare să se sprijine sigur în timpul tăierii. O pânză de ferăstrău înclinată greşit se

poate rupe sau poate provoca recul. u După terminarea procesului de lucru opriţi scula electrică şi scoateţi pânza de ferăstrău afară din

tăietură numai după ce aceasta s‑a oprit. Astfel evitaţi

reculul şi puteţi pune jos scula electrică în condiţii de

siguranţă. u Înainte de a pune jos scula electrică aşteptaţi ca aceasta să se oprească complet. Dispozitivul de lucru se

poate agăţa şi duce la pierderea controlului asupra sculei

electrice. u Folosiţi numai pânze de ferăstrău nedeteriorate, impecabile. Pânzele de ferăstrău îndoite sau tocite se pot

rupe şi influenţa negativ tăierea sau pot provoca recul. u După oprirea maşinii nu frânaţi pânza de ferăstrău prin contrapresiuni laterale. Pânza de ferăstrău se

poate deteriora, rupe sau poate provoca un recul. u Folosiţi detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresaţi‑vă în

acest scop regiei locale furnizoare de utilităţi.

Contactul cu conductorii electrici poate duce la incendiu

şi electrocutare. Deteriorarea unei conducte de gaz poate

provoca explozii. Spargerea unei conducte de apă

cauzează pagube materiale sau poate duce la

Descrierea produsului şi a

Citiţi toate indicaţiile şi instrucţiunile de

siguranţă. Nerespectarea instrucţiunilor şi

indicaţiilor de siguranţă poate provoca

electrocutare, incendiu şi/sau răniri grave.

Ţineţi seama de ilustraţiile din partea anterioară a

instrucţiunilor de folosire.

Utilizare conform destinaţiei

Scula electrică este destinată executării de tăieri şi decupări

cu reazem fix în lemn, material plastic, metal, plăci ceramice

şi cauciuc. Este adecvată pentru tăieri în linie dreaptă şi

curbă, cu un unghi de înclinare de până la 45°. Trebuie

respectate recomandările privind pânzele de ferăstrău.

Componentele ilustrate

Numerotarea elementelor componente se referă la schiţa

sculei electrice de pe pagina grafică.

Dispozitiv de blocare a comutatorului de pornire/

Rozetă de reglare pentru preselectarea numărului de

Manetă de reglare a mişcării pendulare

Protecţie împotriva atingerii

Mâner (suprafaţă izolată de prindere)

Apărătoare pentru aspirare

Scala unghiurilor de îmbinare pe colţ

Şurub talpă de fixare

Ghidaj pentru opritorul paralel

Şurub de fixare a limitatorului paralel

Limitator paralel cu tăietor circular

Vârf de centrare al tăietorului circular

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul

de livrare standard. Puteţi găsi accesoriile complete în

programul nostru de accesorii.

Ferăstrău vertical GST 90 E GST 90 BE Număr de identificare

3 601 E8G 0.. 3 601 E8F 0..

Sistem de reglare a numărului de curse ● ●

Putere nominală W 650 650

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsRomână | 141

Ferăstrău vertical GST 90 E GST 90 BE Număr de curse la funcţionarea în gol n

Adâncime maximă de tăiere

– în aluminiu mm 20 20

– în oţel (nealiat) mm 10 10

Unghi maxim de tăiere (stânga/dreapta) ° 45 45

Greutate conform EPTA-Procedure 01:2014 kg 2,3 2,6

/ II / II Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice

anumitor ţări, aceste specificaţii pot varia.

Informaţie privind zgomotul/vibraţiile

GST 90 E GST 90 BE Valorile zgomotului emis au fost determinate conform EN62841-2-11.

Nivelul de zgomot evaluat A al sculei electrice este în mod normal:

Nivel de presiune sonoră dB(A)

Nivel de putere sonoră dB(A)

Purtaţi căşti antifonice!

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform

Debitarea plăcilor aglomerate cu pânza de ferăstrăuT144DF:

Debitarea tablei din metal cu pânza de ferăstrăuT118A:

Nivelul vibraţiilor şi nivelul zgomotelor emise specificate în

prezentele instrucţiuni au fost măsurate conform unei

proceduri de măsurare standardizate şi pot fi utilizate la

compararea diferitelor scule electrice. Acestea pot fi folosite

şi pentru evaluarea provizorie a vibraţiilor şi zgomotului

Nivelul specificat al vibraţiilor şi al zgomotului emis se referă

la cele mai frecvente utilizări ale sculei electrice. În

eventualitatea în care scula electrică este utilizată pentru

alte aplicaţii, împreună cu alte accesorii decât cele indicate

sau nu, beneficiază de o întreţinere satisfăcătoare, nivelul

vibraţiilor şi nivelul zgomotului emis se pot abate de la

valorile specificate. Aceasta poate amplifica considerabil

vibraţiile şi zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a vibraţiilor şi a zgomotului ar trebui

luate în calcul şi intervalele de timp în care scula electrică

este deconectată sau funcţionează, dar nu este folosită

efectiv. Această metodă de calcul ar putea duce la reducerea

considerabilă a zgomotului pe întreg intervalul de lucru.

Stabiliţi măsuri de siguranţă suplimentare pentru protejarea

utilizatorului împotriva efectului vibraţiilor, ca de exemplu:

întreţinerea sculei electrice şi a accesoriilor, menţinerea

căldurii mâinilor, organizarea proceselor de muncă.

Montare u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză.

Montarea/schimbarea pânzei de ferăstrău u La montarea sau schimbarea accesoriului purtaţi mănuşi de protecţie. Accesoriile sunt ascuţite şi se pot

înfierbânta după o utilizare mai îndelungată.

Alegerea pânzei de ferăstrău

La sfârşitul prezentelor instrucţiuni de folosire găsiţi o listă a

pânzelor de ferăstrău recomandate. Montaţi numai pânze de

ferăstrău având coadă cu un prag de prindere (sistem de

prindere în T). Pânza de ferăstrău nu ar trebui să fie mai

lungă decât este necesar pentru tăierea preconizată.

Pentru tăiere în linie curbă strânsă, folosiţi o pânză de

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)142 | Română

Montarea pânzei de ferăstrău (consultaţiimagineaA)

u Înainte de montare, curăţaţi tija pânzei de ferăstrău. O

tijă de prindere murdară nu poate fi fixată în condiţii de

Apăsaţi spre înainte pârghia SDS(8) până la opritor şi

menţineţi-o apăsată. Împingeţi pânza de ferăstrău(10), cu

dinţii orientaţi în direcţia de tăiere, până când se fixează în

sistemul de prindere a pânzei de ferăstrău (13).

La montarea pânzei de ferăstrău aveţi grijă spatele acesteia

să se afle în canelura rolei de ghidare (9).

u Verificaţi dacă pânza de ferăstrău este bine fixată. O

pânză de ferăstrău care nu este fixată bine poate cădea

afară din sistemul de prindere şi vă poate provoca răniri.

Extragerea pânzei de ferăstrău (consultaţiimagineaB)

Apăsaţi spre înainte pârghia SDS(8) până la opritor şi

extrageţi pânza de ferăstrău(10).

Apărătoare antişpan (consultaţi figuraC)

Apărătoarea antişpan (accesoriu) (14) poate împiedica

ruperea aşchiilor de pe suprafaţa superioară a materialului la

tăierea lemnului. Apărătoarea antişpan poate fi utilizată

numai la anumite tipuri de pânze de ferăstrău şi numai

pentru un unghi de tăiere de 0°. În timpul tăierii cu

apărătoarea antişpan, nu este permisă deplasarea spre

spate a tălpii de fixare (5) în scopul tăierii în apropierea

Împingeţi de jos în sus apărătoarea antişpan (14) în talpa de

Aspirarea prafului/aşchiilor

Pulberile rezultate din prelucrarea de materiale cum sunt

vopselele pe bază de plumb, anumite tipuri de lemn,

minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau

inspirarea acestor pulberi poate provoca reacţii alergice şi/

sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le

persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulberea de lemn de stejar sau de

fag sunt considerate a fi cancerigene, mai ales în combinaţie

cu materiale de adaos utilizate la prelucrarea lemnului

(cromat, substanţe de protecţie a lemnului). Materialele care

conţin azbest nu pot fi prelucrate decât de către specialişti.

– Folosiţi pe cât posibil o instalaţie de aspirare a prafului

adecvată pentru materialul prelucrat.

– Asiguraţi buna ventilaţie a locului de muncă.

– Este recomandabil să se utilizeze o mască de protecţie a

respiraţiei având clasa de filtrare P2.

Respectaţi prescripţiile din ţara dumneavoastră referitoare

la materialele de prelucrat.

u Evitaţi acumulările de praf la locul de muncă. Pulberile

se pot aprinde cu uşurinţă.

Apărătoarea (consultaţiimagineaD)

Montaţi apărătoarea pentru aspirare (15), Înainte de a

racorda scula electrică la o instalaţie de aspirare a prafului.

Aşezaţi apărătoarea(15) pe scula electrică astfel încât

suportul să se fixeze pe protecţia împotriva atingerii(11).

Înainte de a lucra fără un sistem de aspirare a prafului şi de a

efectua tăieri oblice, scoateţi apărătoarea(15). Pentru

aceasta, trageţi spre înainte apărătoarea de la protecţia

împotriva atingerii(11).

Racordarea sistemului de aspirare a prafului

(consultaţiimaginileE–F)

Aşezaţi racordurile de aspirare(16) în degajarea tălpii de

Pentru aceasta, asiguraţi-vă că camele de la racordul de

aspirare sunt fixate conform reprezentării din imagineaE în

degajarea corespunzătoare a sculei electrice.

Montaţi un furtun de aspirare (17) (accesoriu) pe racordul

de aspirare (16). Racordaţi furtunul de aspirare (17) la un

La sfârşitul prezentelor instrucţiuni găsiţi o privire de

ansamblu asupra diferitelor aspiratoare de praf adecvate

Pe cât posibil, pentru o aspirare optimă, montaţia

apărătoarea antişpan (14).

Deconectaţi suflanta de şpan în cazul în care aţi racordat

dispozitivul de aspirare a prafului.

Aspiratorul de praf trebuie să fie adecvat pentru materialul

Pentru aspirarea pulberilor extrem de nocive, cancerigene

sau uscate, folosiţi un aspirator special.

Moduri de funcţionare

u Înaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

Reglarea mişcării pendulare

Mişcarea pendulară reglabilă în patru trepte permite

adaptarea optimă a vitezei de tăiere, a randamentului şi a

aspectului tăieturii în funcţie de structura materialului de

Cu pârghia de reglare (7) puteţi regla mişcarea pendulară şi

în timpul funcţionării.

Treapta0 fără mişcare pendulară

TreaptaI mişcare pendulară redusă

TreaptaII mişcare pendulară medie

TreaptaIII mişcare pendulară amplă

Treapta de mişcare pendulară optimă pentru fiecare tip de

utilizare în parte poate fi determinată prin probe practice. În

acest scop facem recomandările următoare:

– Selectaţi o treaptă de mişcare pendulară mai mică,

respectiv opriţi complet mişcarea pendulară, în funcţie de

cât de fină şi curată trebuie să fie marginea de tăiere

– La prelucrarea pieselor subţiri (de ex. tablă), deconectaţi

– Prelucraţi materialele dure (de ex. oţelul) cu mişcare

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsRomână | 143

– La prelucrarea materialelor moi şi la tăierea lemnului în

direcţia fibrei puteţi lucra cu mişcare pendulară de

Reglarea unghiului de îmbinare pe colţ

(consultaţiimagineaG)

Talpa de fixare (5) poate fi întoarsă spre dreapta sau spre

stânga pentru tăieri oblice de până la 45°.

Apărătoarea(15), racordul de aspirare(16) şi apărătoarea

antişpan(14) nu pot fi utilizate la tăierile de îmbinare pe

– Apăsaţi uşor în jos racordul de aspirare(16) şi extrageţi

talpa de fixare(5).

– Scoateţi apărătoarea(15) şi apărătoarea antişpan(14).

– Desfaceţi şurubul (19) cu ajutorul cheii hexagonale(4) şi

uşor împingeţi talpa de fixare (5) în direcţia cablului de

alimentare electrică.

– Pentru reglarea precisă a unghiurilor de îmbinare pe colţ,

talpa de fixare este prevăzută în dreapta şi în stânga cu

puncte de fixare la 0° şi 45°. Întoarceţi talpa de fixare(5)

corespunzător scalei(18) în poziţia dorită. Cu ajutorul

unui raportor pot fi reglate şi alte unghiuri de înclinare.

– Împingeţi apoi talpa de fixare(5) până la opritor în

direcţia pânzei de ferăstrău(10).

– Strângeţi din nou ferm şurubul (19).

Deplasarea tălpii de fixare (consultaţiimagineaG)

Pentru tăieri în apropierea marginilor, puteţi deplasa spre

spate talpa de fixare (5).

Desfaceţi şurubul (19) şi împingeţi talpa de fixare (5) până

la opritor în direcţia cablului de alimentare electrică.

Strângeţi din nou bine şurubul (19).

Tăierea cu talpa de fixare(5) deplasată este posibilă numai

cu un unghi de îmbinare pe colţ de 0°. De asemenea,

limitatorul paralel nu trebuie să fie utilizat cu tăietorul

circular(22) (accesoriu) sau cu apărătoarea antişpan(14).

Cu ajutorul curentului de aer produs de dispozitivul de

suflare a aşchiilor linia de tăiere poate fi menţinută liberă de

Conectarea suflantei de şpan: Pentru lucrările

care presupun îndepărtarea unui volum mare

de aşchii în lemn, material plastic etc.,

împingeţi comutatorul (6) în direcţia

racordului de aspirare.

Deconectarea suflantei de şpan: Pentru

lucrările în metal cât şi în cazul racordării

dispozitivului de aspirare a prafului, împingeţi

comutatorul (6) în direcţia pânzei de

u Ţineţi seama de tensiunea reţelei de alimentare!

Tensiunea sursei de curent trebuie să coincidă cu

datele specificate pe plăcuţa indicatoare a tipului

scule electrice. Sculele electrice inscripţionate cu

230V pot funcţiona şi racordate la 220V.

Pornirea/Oprirea (GST90E)

u Asiguraţi-vă că puteţi acţiona întrerupătorul pornit/

oprit fără a lăsa din mână mânerul.

Pentru pornirea sculei electrice, împingeţi spre înainte

comutatorul de pornire/oprire(2) până când se aprinde

Pentru oprirea sculei electrice, împingeţi spre înapoi

comutatorul de pornire/oprire(2) până când se aprinde

Pornirea/Oprirea (GST90BE)

u Asiguraţi-vă că puteţi acţiona întrerupătorul pornit/

oprit fără a lăsa din mână mânerul.

Pentru pornirea sculei electrice apăsaţi întrerupătorul

Pentru blocarea întrerupătorului pornit/oprit (2), ţineţi-l

apăsat şi împingeţi dispozitivul de blocare (1) spre dreapta

Pentru oprirea sculei electrice eliberaţi întrerupătorul

pornit/oprit (2). Dacă întrerupătorul pornit/oprit (2) este

blocat, mai întâi apăsaţi-l şi apoi eliberaţi-l.

Reglarea frecvenţei curselor (GST90BE)

Puteţi regla fără trepte numărul de curse al sculei electrice

deja pornite, exercitând o apăsare mai puternică sau mai

uşoară asupra întrerupătorului Pornit/Oprit (2).

O apăsare uşoară asupra întrerupătorului Pornit/Oprit (2)

are drept efect un număr redus de curse. Pe măsură ce

apăsarea creşte, se măreşte corespunzător şi numărul de

Preselectarea numărului de curse

Cu rozeta de de reglare pentru preselecţia numărului de

curse (3) puteţi preselecta numărul de curse şi îl puteţi

modifica în timpul funcţionării.

Numărul necesar de curse depinde de materialul prelucrat şi

de condiţiile de lucru şi poate fi determinat prin probă

Se recomandă reducerea numărului de curse în momentul

punerii pânzei de ferăstrău pe piesa de lucru cât şi în cazul

tăierii materialului plastic şi a aluminiului.

Atunci când se lucrează un timp mai îndelungat cu un număr

mai mic de curse scula electrică se poate înfierbânta

puternic. Demontaţi pânza de ferăstrău şi lăsaţi scula

electrică să funcţioneze în gol cu numărul maxim de curse,

pentru a se răci, timp de aproximativ 3min.

Instrucţiuni de lucru

u Înaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

u În cazul în care pânza de ferăstrău se blochează, opriţi

imediat scula electrică.

u La prelucrarea pieselor de prelucrat mici sau subţiri

folosiţi întotdeauna un suport stabil, respectiv o masă

de lucru pentru ferăstrău (accesoriu).

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)144 | Română

Înainte de a efectua lucrările de debitare în lemn, plăci

aglomerate, materiale de construcţii etc., verificaţi dacă

acestea prezintă corpuri străine precum cuie, şuruburi sau

altele asemănătoare şi îndepărtaţi-le dacă este cazul.

Tăiere cu pătrundere directă în material (vezi figuraH)

u Este permisă tăierea cu pătrundere directă numai în

materiale moi ca lemnul, gips cartonul, s.a.!

Întrebuinţaţi pentru tăierea cu pătrundere directă în material

numai pânze de ferăstrău scurte. Tăierea cu pătrundere

directă în material este posibilă numai cu un unghi de

Aşezaţi scula electrică cu muchia anterioară a tălpii de fixare

(5) pe piesa de lucru, fără ca pânza de ferăstrău (10) să

atingă piesa de lucru şi porniţi-o. În cazul sculelor electrice

prevăzute cu reglarea numărului de curse selectaţi numărul

maxim de curse. Împingeţi şi apăsaţi scula electrică pe piesa

de lucru şi lăsaţi pânza de ferăstrău să pătrundă lent în piesa

De îndată ce talpa de fixare (5) se sprijină în întregime pe

piesa de lucru, tăiaţi în continuare de-a lungul liniei de tăiere.

Limitator paralel cu tăietor circular (accesoriu)

Pentru lucrul cu limitator paralel cu tăietor circular (22)

(accesoriu) grosimea piesei de prelucrat poate fi de

Tăieri paralele (vezi figuraI): Slăbiţi şurubul de fixare (21) şi

împingeţi în talpa de fixare scala limitatorului paralel,

trecând-o prin ghidajul (20). Reglaţi lăţimea dorită de tăiere

ca diviziune scalară pe muchia interioară a tălpii de fixare.

Strângeţi bine şurubul de fixare (21).

Tăieri circulare (vezi figuraJ): Executaţi o gaură pe linia de

tăiere, care să fie suficient de mare pentru introducerea

pânzei de ferăstrău, în interiorul cercului care trebuie tăiat.

Prelucraţi gaura cu o freză sau cu o pilă, astfel încât pânza de

ferăstrău să se poată sprijini coplanar pe linia de tăiere.

Puneţi şurubul de fixare (21) în cealaltă parte a limitatorului

paralel. Introduceţi scala limitatorului paralel în talpa de

fixare, trecând-o prin ghidajul (20). Executaţi o gaură în

piesa de lucru, în mijlocul decupajului ce urmează a fi tăiat.

Înfigeţi vârful de centrare (23) în gaura executată, trecându-l

prin orificiul interior al limitatorului paralel. Reglaţi raza ca

diviziune scalară pe marginea interioară a tălpii de fixare.

Strângeţi bine şurubul de fixare (21).

Agent de răcire/lubrifiant

La tăierea metalului, din cauza încălzirii acestuia, se va aplica

un strat de agent de răcire resp. lubrifiant de‑a lungul liniei

Întreţinere şi service

Întreţinere şi curăţare

u Înaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

u Pentru a putea lucra bine şi sigur, menţineţi curate

scula electrică şi fantele de aerisire ale acesteia.

Dacă este necesară înlocuirea cablului de racordare, pentru

a evita periclitarea siguranţei în timpul utilizării, această

operaţie se va executa de către Bosch sau de către un centru

de service autorizat pentru scule electrice Bosch.

Curăţaţi regulat sistemul de prindere al pânzei de ferăstrău.

Extrageţi în acest scop pânza de ferăstrău din scula electrică

şi bateţi uşor scula electrică de o suprafaţă plană.

Murdărirea puternică a sculei electrice poate duce la

deranjamente funcţionale. De aceea, nu debitaţi de jos în sus

sau deasupra capului materiale la prelucrarea cărora se

u În condiţii de lucru extrem de grele, folosiţi

întotdeauna, în măsura posibilităţilor, o instalaţie de

aspirare. Suflaţi frecvent fantele de aerisire şi

conectaţi în serie un întrerupător de protecţie

împotriva tensiunilor periculoase (PRCD). În cazul

prelucrării metalelor în interiorul sculei electrice se poate

depune praf bun conducător electric. Izolaţia de protecţie

a sculei electrice poate fi afectată.

Dacă orificiul de evacuare a prafului se înfundă, opriţi scula

electrică, scoateţi dispozitivul de aspirare a prafului şi

îndepărtaţi praful şi aşchiile.

Ocazional, ungeţi rola de ghidare(9) cu o picătură de ulei.

Controlaţi cu regularitate rola de ghidare(9). Dacă este

uzată, aceasta trebuie înlocuită la un centru de service

Serviciu de asistenţă tehnică post-vânzări şi

Serviciul nostru de asistenţă tehnică răspunde întrebărilor

tale atât în ceea ce priveşte întreţinerea şi repararea

produsului tău, cât şi referitor la piesele de schimb. Pentru

desenele descompuse şi informaţii privind piesele de

schimb, poţi de asemenea să accesezi: www.bosch-pt.com

Echipa de consultanţă Bosch îţi stă cu plăcere la dispoziţie

pentru a te ajuta în chestiuni legate de produsele noastre şi

accesoriile acestora.

În caz de reclamaţii şi comenzi de piese de schimb, te rugăm

să specifici neapărat numărul de identificare compus din

10cifre, indicat pe plăcuţa cu date tehnice a produsului.

Sculele electrice, accesoriile şi ambalajele trebuie

direcţionate către o staţie de revalorificare ecologică.

Nu aruncaţi sculele electrice în gunoiul

Numai pentru ţărileUE:

Conform Directivei Europene 2012/19/UE privind sculele şi

aparatele electrice şi electronice uzate şi transpunerea

acesteia în legislaţia naţională, sculele electrice scoase din

uz trebuie colectate separat şi direcţionate către o staţie de

revalorificare ecologică.

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tutu-

ror dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în ce-

le ce urmează şi sunt în conformitate cu următoarele standarde.

Documentaţie tehnică la: *

Număr de identificare
