KASUTUSJUHEND GST 90 E Professional BOSCH

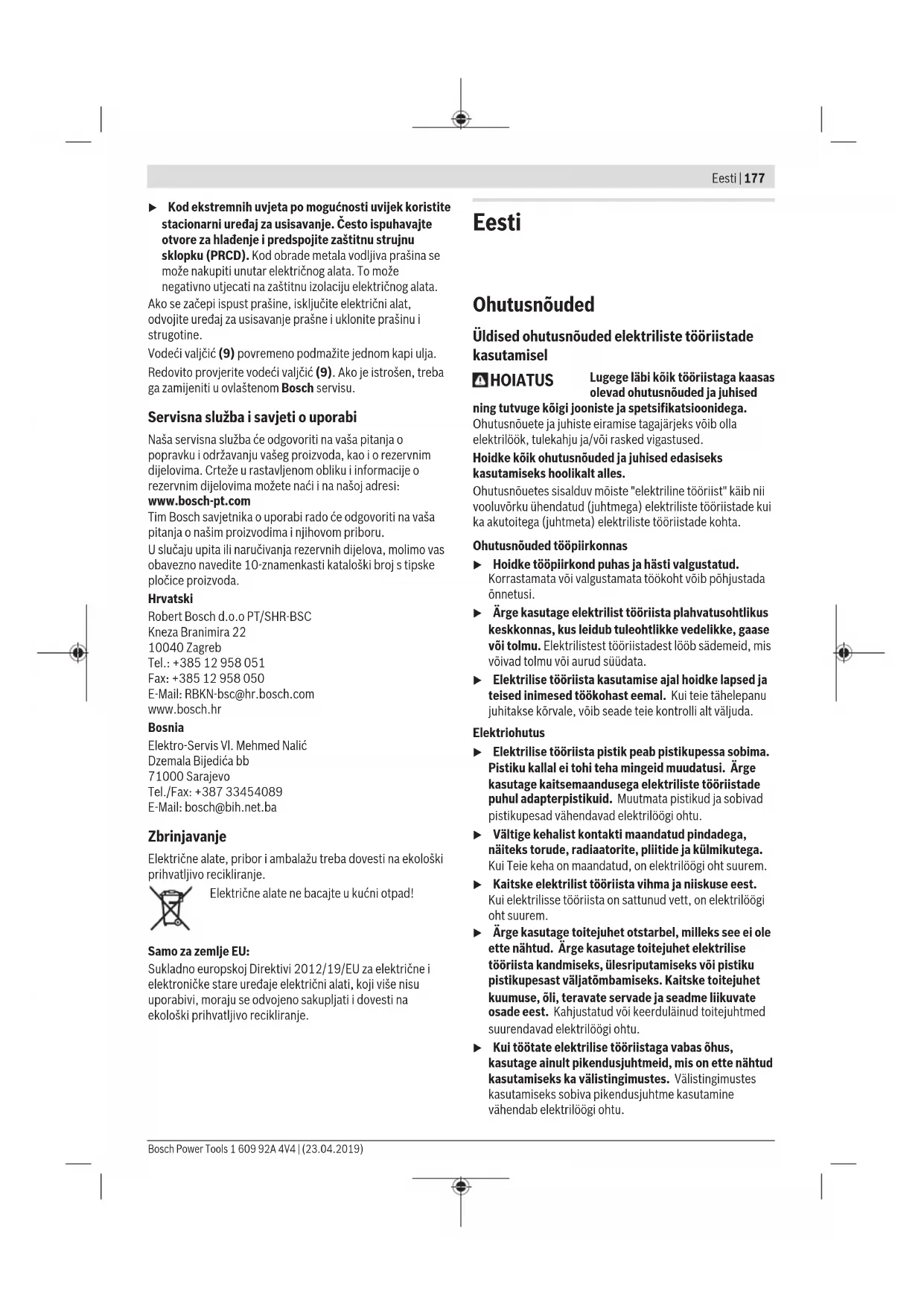

et Algupärane kasutusjuhend

Üldised ohutusnõuded elektriliste tööriistade

HOIATUS Lugege läbi kõik tööriistaga kaasas

olevad ohutusnõuded ja juhised

ning tutvuge kõigi jooniste ja spetsifikatsioonidega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla

elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks

kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii

vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui

ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas u Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada

õnnetusi. u Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis

võivad tolmu või aurud süüdata. u Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu

juhitakse kõrvale, võib seade teie kontrolli alt väljuda.

Elektriohutus u Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge

kasutage kaitsemaandusega elektriliste tööriistade

puhul adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi ohtu. u Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega.

Kui Teie keha on maandatud, on elektrilöögi oht suurem. u Kaitske elektrilist tööriista vihma ja niiskuse eest. Kuielektrilisse tööriista on sattunud vett, on elektrilöögi

oht suurem. u Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise

tööriista kandmiseks, ülesriputamiseks või pistiku

pistikupesast väljatõmbamiseks. Kaitske toitejuhet

kuumuse, õli, teravate servade ja seadme liikuvate

osade eest. Kahjustatud või keerduläinud toitejuhtmed

suurendavad elektrilöögi ohtu. u Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud

kasutamiseks ka välistingimustes. Välistingimustes

kasutamiseks sobiva pikendusjuhtme kasutamine

vähendab elektrilöögi ohtu. Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)178 | Eesti

u Kui elektrilise tööriista kasutamine niiskes

keskkonnas on vältimatu, kasutage

rikkevoolukaitselülitit. Rikkevoolukaitselüliti

kasutamine vähendab elektrilöögi ohtu.

u Olge tähelepanelik, jälgige, mida teete, ning toimige

elektrilise tööriistaga töötades kaalutletult. Ärge

kasutage elektrilist tööriista, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

u Kandke isikukaitsevahendeid. Kandke alati

kaitseprille. Elektrilise tööriista tüübile ja kasutusalale

vastavate isikukaitsevahendite, näiteks tolmumaski,

libisemiskindlate turvajalatsite, kaitsekiivri või

kuulmiskaitsevahendite kasutamine vähendab vigastuste

u Vältige elektrilise tööriista soovimatut käivitamist.

Enne pistiku ühendamist pistikupessa, aku

ühendamist seadme külge, seadme ülestõstmist ja

kandmist veenduge, et elektriline tööriist on välja

lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme

lülitil või ühendate vooluvõrku sisselülitatud seadme,

võivad tagajärjeks olla õnnetused.

u Enne elektrilise tööriista sisselülitamist eemaldage

tööriista küljest reguleerimis- ja mutrivõtmed.

Seadme pöörleva osa küljes olev reguleerimis- või

mutrivõti võib põhjustada vigastusi.

u Vältige ebatavalist tööasendit. Võtke stabiilne

tööasend ja hoidke kogu aeg tasakaalu. Nii saate

elektrilist tööriista ootamatutes olukordades paremini

u Kandke sobivat rõivastust. Ärge kandke laiu riideid

ega ehteid. Hoidke juuksed ja rõivad seadme

liikuvatest osadest eemal. Liiga avarad riided, ehted või

pikad juuksed võivad sattuda seadme liikuvate osade

u Kui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid, veenduge, etneed on

seadmega ühendatud ja et neid kasutatakse õigesti.

Tolmueemaldusseadise kasutamine vähendab tolmust

u Ärge muutuge tööriista sagedasest kasutamisest

hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib

sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja

u Ärge koormake seadet üle. Kasutage konkreetse töö

tegemiseks ette nähtud elektrilist tööriista. Sobiva

elektrilise tööriistaga töötate ettenähtud jõudluspiirides

efektiivsemalt ja ohutumalt.

u Ärge kasutage elektrilist tööriista, mida ei saa lülitist

sisse ja välja lülitada. Elektriline tööriist, mida ei ole

enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning

u Tõmmake pistik pistikupesast välja ja/või eemaldage

seadmest aku, kui see on eemaldatav, enne seadme

reguleerimist, tarvikute vahetamist ja seadme

ärapanekut. See ettevaatusabinõu väldib elektrilise

tööriista soovimatut käivitamist.

u Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatus kohas ja ärgelaske seadet kasutada

isikutel, kesseadet ei tunne või pole lugenud

käesolevaid juhiseid. Asjatundmatute isikute käes on

elektrilised tööriistad ohtlikud.

u Hoolidage elektrilisi tööriistu ja tarvikuid

nõuetekohaselt. Kontrollige, kas seadme liikuvad

osad töötavad veatult ega kiildu kiini ning veenduge,

et seadme detailid ei ole murdunud või kahjustatud

määral, mis mõjutab seadme töökindlust. Laske

kahjustatud detailid enne seadme kasutamist

parandada. Paljude õnnetuste põhjuseks on halvasti

hooldatud elektrilised tööriistad.

u Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hooldatud, teravate lõikeservadega lõiketarvikud

kiilduvad harvemini kinni ja neid on lihtsam juhtida.

u Kasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt käesolevatele juhistele, võttes arvesse

töötingimusi ja teostatava töö iseloomu. Elektriliste

tööriistade nõuetevastane kasutamine võib põhjustada

u Hoidke käepidemed ja haardepinnad kuiva ja puhtana

ning vabana õlist ja määrdeainetest. Libedad

käepidemed ja haardepinnad ei luba tööriista ohutult

käsitseda ja ootamatutes olukordades kontrolli all hoida.

u Laske elektrilist tööriista parandada ainult

kvalifitseeritud spetsialistidel, kes kasutavad

originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.

Ohutusnõuded tikksaagide kasutamisel

u Tehes töid, mille puhul võib lõiketarvik tabada

varjatud elektrijuhtmeid või elektrilise tööriista enda

toitejuhet, hoidke elektrilist tööriista ainult

käepideme isoleeritud pinnast. Lõiketarvik, mis puutub

kokku pingestatud elektrijuhtmega, võib seada pinge alla

elektrilise tööriista metallosad ja anda tööriista kasutajale

u Tooriku kinnitamiseks stabiilse aluse külge ja

toestamiseks kasutage pitskruvisid, klambreid või

muid sobivaid kinnitusvahendeid. Kui hoiate toorikut

käes või surute seda vastu oma keha, ei ole tagatud piisav

stabiilsus ning tagajärjeks võib olla kontrolli kaotus

u Hoidke käed töödeldavast piirkonnast eemal. Ärge

viige sõrmi tooriku alla. Saelehega kokkupuute korral

võite end vigastada.

u Viige seade töödeldava esemega kokku alles siis, kui

seade on sisse lülitatud. Vastasel korral tekib tagasilöögi

oht, kui tarvik toorikus kinni kiildub.

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsEesti | 179 u Veenduge, et alustald toetub saagimise ajal stabiilselt pinnale. Kinnikiilunud saeleht võib rebeneda või

põhjustada tagasilöögi. u Pärast saagimise lõppu lülitage tööriist välja ja oodake, kuni saeleht seiskub. Alles siis tõmmake

saeleht lõikejäljest välja. Nii väldite tagasilööki ja saate

tööriista ohutult käest panna. u Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja

põhjustada kontrolli kaotuse seadme üle. u Kasutage ainult teravaid, töökorras olevaid saelehti. Kõverdunud või nürid saelehed võivad murduda,

mõjutada lõike kvaliteeti või põhjustada tagasilöögi. u Ärge pidurdage saelehte pärast väljalülitamist, avaldades saelehele külgsurvet. Saeleht võib

kahjustuda, murduda või põhjustada tagasilöögi. u Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid

lokaliseerimisseadmeid või pöörduge kohaliku

elektri-, gaasi- või veevarustusettevõtja poole.

Kokkupuutel elektrijuhtmetega tekib tulekahju- ja

elektrilöögioht. Gaasitorustiku vigastamisel tekib

plahvatusoht. Veetorustiku vigastamine põhjustab

materiaalse kahju ja võib tekitada elektrilöögi.

Toote kirjeldus ja kasutusjuhend

Lugege läbi kõik ohutusnõuded ja juhised.

Ohutusnõuete ja juhiste eiramine võib kaasa

tuua elektrilöögi, tulekahju ja/või raskeid

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Elektriline tööriist on ette nähtud puidu, plastmaterjali,

metalli, keraamiliste plaatide ja kummi lõikamiseks, samuti

eelnimetatud materjalides väljalõigete tegemiseks. Tööriist

on ette nähtud sirg- ja figuurlõigete teostamiseks kuni 45°

kaldenurga all. Järgige saelehtede kohta antud soovitusi.

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste leheküljel

Sisse-/väljalüliti fikseerimine (GST 90 BE)

Käigukiiruse eelvaliku seaderatas

Laastude ärapuhumisseadise lüliti

Pendelliikumise seadehoob

Saelehe lukustusest vabastamise SDS-hoob

Ringlõikuriga paralleeljuhik

Ringlõikuri keskmestamisotsak

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel

joonistel kujutatud või kasutusjuhendis nimetatud

lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie

lisatarvikute kataloogist.

Tikksaag GST 90 E GST 90 BE Tootenumber

3 601 E8G 0.. 3 601 E8F 0..

Käigukiiruse reguleerimine ● ●

Nimivõimsus W 650 650

Käigukiirus tühikäigul n

Tikksaag GST 90 E GST 90 BE Kaitseklass

/II /II Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Andmed müra/vibratsiooni kohta

GST 90 E GST 90 BE Mürapäästuväärtused, määratud vastavalt EN62841-2-11.

Elektrilise tööriista ekvivalentne müratase on tavaliselt:

helivõimsustase dB(A)

mõõtemääramatus K dB

Kasutage kuulmiskaitsevahendeid!

(kolme suuna vektorsumma) ja mõõtemääramatus K, leitud vastavalt EN62841-2-11:

Selles juhendis toodud vibratsioonitaseme ja mürapäästu

väärtused on mõõdetud standardset mõõtemeetodit

kasutades ja neid saab kasutada elektriliste tööriistade

omavaheliseks võrdlemiseks. Need sobivad ka

vibratsioonitaseme ja mürapäästu esialgseks hindamiseks.

Toodud vibratsioonitaseme ja mürapäästu väärtused on

iseloomulikud elektrilise tööriista põhiliste rakenduste

korral. Kui aga elektrilist tööriista kasutatakse muudes

rakendustes, muude vahetatavate tööriistadega või

ebapiisavalt hooldades, võivad vibratsioonitaseme ja

mürapäästu väärtused nendest erinevad olla. See võib kogu

tööaja vibratsioonitaset ja mürapäästu tunduvalt

Vibratsioonitaseme ja mürapäästu täpseks hindamiseks

tuleb arvesse võtta ka aega, mil seade on välja lülitatud või

mil seade on küll sisse lülitatud, kuid tegelikult tööle

rakendamata. See võib kogu tööaja vibratsioonitaset ja

mürapäästu tunduvalt vähendada.

Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest

täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise

tööriista ja vahetatavate tööriistade hooldus, kätesoojendus,

Paigaldus u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja.

Saelehe paigaldamine/vahetamine u Tarviku paigaldamisel või vahetamisel kandke kaitsekindaid. Tarvikud on teravad ja võivad

pikemaajalisel kasutamisel muutuda kuumaks.

Ülevaate soovitatud saelehtedest leiate käesoleva

kasutusjuhendi lõpust. Kasutage üksnes ühenukilise sabaga

(T-saba) saelehti. Saeleht ei tohiks olla pikem kui konkreetse

lõike jaoks vajalik.

Kitsaste kurvide saagimiseks kasutage kitsast saelehte.

Saelehe paigaldamine (vt jn A) u Enne paigaldamist puhastage saelehe saba. Kui saba on määrdunud, ei ole saelehte võimalik kindlalt kinnitada.

Vajutage SDS-hoob (8) lõpuni ette ja hoidke surutult. Lükake

saeleht (10) nii, et hambad jäävad lõikamissuunas, lõpuni

saelehe kinnitusavasse (13).

Saelehe paigaldamisel jälgige, et saelehe selg on juhtrulli (9)

sälgus. u Kontrollige, kas saeleht on tugevasti kinnitatud. Lahtine saeleht võib välja kukkuda ja Teid vigastada.

Vajutage SDS-hoob Saelehe eemaldamine (vt jnB)

Vajutage SDS-hoob (8) lõpuni ette ja eemaldage saeleht

Materjali rebimisvastane kaitse (vt jnC)

Materjali rebimisvastane kaitse (14) (lisatarvik) aitab puidu

saagimisel ära hoida puidu pinna rebenemise. Materjali

rebimisvastast kaitset saab kasutada vaid teatavat tüüpi

saelehtede puhul ja vaid 0° lõikenurga juures. Materjali

rebimisvastase kaitse kasutamisel ei tohi alustalda (5)

servalähedaseks saagimiseks taha paigutada.

Suruge materjali rebimisvastane kaitse (14) alt alustalda (5)

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsEesti | 181

Tolmu/saepuru äratõmme

Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja

metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja

tolmu sissehingamine võib põhjustada seadme kasutajal või

läheduses viibivatel inimestel allergilisi reaktsioone ja/või

hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava

toimega, iseäranis kombinatsioonis puidutöötlemisel

kasutatavate lisaainetega (kromaadid,

puidukaitsevahendid). Asbesti sisaldavat materjali tohivad

töödelda üksnes vastava ala asjatundjad.

– Kasutage konkreetse materjali eemaldamiseks sobivat

– Tagage töökohas hea ventilatsioon.

– Soovitav on kasutada hingamisteede kaitsemaski filtriga

Pidage kinni töödeldavate materjalide suhtes Teie riigis

kehtivatest eeskirjadest.

u Vältige tolmu kogunemist töökohta. Tolm võib kergesti

Paigaldage kate (15) enne elektrilise tööriista ühendamist

Asetage kate (15) elektrilisele tööriistale nii, et hoidik

puudutuskaitsel (11) fikseerub.

Võtke kate (15) tomueemaldita töötamisel ja kaldlõigete

korral ära. Tõmmake selleks kate ettepoole puudutuskaitselt

Tolmueemaldi ühendamine (vt jooniseid E–F)

Asetage tolmuimemisotsak (16) talla (5) väljalõikesse.

Jälgige, et tolmuimemisotsaku naga joonisel E kujutatud

viisil fikseeruks elektrilise tööriista väljalõikes.

Ühendage imivoolik (17) (lisatarvik)

tolmueemaldusliitmikuga (16). Ühendage imivoolik (17)

tolmuimejaga (lisatarvik).

Ülevaate erinevate tolmuimejatega ühendamise võimalustest

leiate käesoleva juhendi lõpust.

Tõhusa tolmueemalduse tagamiseks kasutage võimaluse

korral materjali rebimisvastast kaitset (14).

Kui ühendasite tolmuimeja, lülitage laastude

ärapuhumisseadis välja.

Tolmuimeja peab töödeldava materjali tolmu imemiseks

eemaldamiseks kasutage spetsiaaltolmuimejat.

u Enne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

Pendelliikumise reguleerimine

Neljas astmes reguleeritav pendelliikumine võimaldab

lõikekiirust, lõikejõudlust ja lõikekvaliteeti töödeldava

materjaliga optimaalselt kohandada.

Reguleerimishoovaga (7) saate pendelliikumist reguleerida

Aste0 pendelliikumine puudub

Aste I väike pendeldus

Aste II keskmine pendeldus

AsteIII suur pendeldus

Igakordseks kasutusotstarbeks optimaalne pendelliikumine

selgub praktilise katse käigus. Seejuures juhinduge

järgmistest soovitustest:

– Mida peenemat ja puhtamat lõikejälge soovite saada,

seda väiksem pendelliikumine valige või lülitage

pendelliikumine täiesti välja.

– Õhukeste materjalide (nt pleki) töötlemisel lülitage

pendelliikumine välja.

– Kõva materjali (nt teras) puhul kasutage väikest

– Pehmete materjalide töötlemisel ja puidu saagimisel piki

kiudu võite kasutada suurimat pendelliikumist.

Kaldenurga reguleerimine (vt jn G)

Kaldlõigete tegemiseks saab alustalda (5) keerata kuni 45°

paremale või vasakule.

Katet (15), tolmueemaldamisotsakut (16) ja

laasturebimiskaitset (14) ei saa kaldlõigete korral

– Vajutage tolmueemaldamisotsak (16) veidi alla ja

tõmmake tallast (5) välja.

– Võtke kate (15) ja laasturebimiskaitse (14) ära.

– Päästke kruvi (19) sisekuuskantvõtmega (4) lahti ja

lükake talda (5) veidi toitekaabli suunas.

– Täpse kaldenurga seadmiseks on tallal paremal ja vasakul

pool 0° ja 45° juures fikseerumispunktid. Kallutage tald

(5) vastavalt skaalale (18) soovitud asendisse. Muid

kaldenurki saab seada nurgamõõtjaga.

– Lükake seejärel tald (5) kuni lõpuni saelehe (10) suunas.

– Pingutage uuesti talla kruvi (19).

Talla nihutamine (vt jnG)

Servalähedaseks saagimiseks saab alustalla (5) paigutada

Vabastage kruvi (19) ja lükake tald (5) toitekaabli suunas

Keerake kruvi (19) uuesti kinni.

Nihutatud tallaga (5) saab saagida ainult kaldenurgaga 0°.

Lisaks ei saa kasutada ringlõikuriga paralleeljuhikut (22)

(lisavarustus) ning laasturebimiskaitset (14).

Saepuru ärapuhumisseade

Saepuru ärapuhumisseadme õhuvoog hoiab lõikejoone

Bosch Power Tools 1 609 92A 4V4 | (23.04.2019)182 | Eesti

Saepuru ärapuhumisseadme sisselülitamine:

Töödeldes puitu, plasti jmt, mille puhul tekib

rohkelt saepuru, lükake lüliti (6)

tolmueemaldusliitmiku suunas.

Saepuru ärapuhumisseadme väljalülitamine:

Metalli töötlemisel ning juhul, kui külge on

ühendatud tolmuimeja, lükake lüliti (6)

Seadme kasutuselevõtt

u Pöörake tähelepanu võrgupingele! Vooluallika pinge

peab ühtima elektrilise tööriista andmesildil märgitud

pingega. Andmesildil toodud 230V seadmeid võib

kasutada ka 220V võrgupinge korral.

Sisse/välja lülitamine (GST90E)

u Veenduge, et saate lülitit (sisse/välja) käsitseda, ilma

et lasete käepidemest lahti.

Elektrilise tööriista sisselülitamiseks lükake sisse-/väljalüliti

(2) ette, nii et lülitil on näha „I“.

Elektrilise tööriista väljalülitamiseks lükake sisse-/

väljalülitit(2) tahasuunas, nii et lülitil on näha tähis „0“.

Sisse-/välja lülitamine (GST 90 BE)

u Veenduge, et saate lülitit (sisse/välja) käsitseda, ilma

et lasete käepidemest lahti.

Elektrilise tööriista sisselülitamiseks vajutage lülitile (sisse/

Selleks et lukustada lülitit (sisse/välja) (2), hoidke seda all

ja lükake lukustus (1) paremale või vasakule.

Elektrilise tööriista väljalülitamiseks vabastage lüliti (sisse/

välja) (2). Kui lüliti (sisse/välja) (2) on lukustatud, siis

vajutage sellele esmalt ja seejärel vabastage see.

Käigukiiruse juhtimine (GST 90 BE)

Sisselülitatud seadme pöörete arvu saate sujuvalt

reguleerida vastavalt lülitile (sisse/välja) (2) rakendatavale

Kerge survega lülitile (sisse/välja) (2) reguleerite pöörded

madalaks. Surve suurendamisega tõstate ka käigusagedust.

Käigukiiruse eelvalimine

Käigusageduse regulaatoriga (3) saate käigusagedust

eelnevalt välja reguleerida ja töötamise ajal muuta.

Vajalik käigusagedus sõltub materjalist ja töötingimustest

ning seda saab kindlaks teha praktilise katse käigus.

Väiksemat käigusagedust on soovitav kasutada töö

alustamisel ning plastmaterjalide ja alumiiniumi saagimisel.

Pikemaajalisel töötamisel väikesel käigusagedusel võib

seade minna väga kuumaks. Võtke saeleht tööriistast välja ja

laske tööriistal jahtumiseks töötada umbes 3minutit

maksimaalsel käigusagedusel.

u Enne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

u Saeketta kinnikiildumisel lülitage seade kohe välja.

u Väikeste või õhukeste detailide saagimisel kasutage

alati stabiilset alust või saepinki (lisavarustus).

Kontrollige enne puidu, puitlaastplaatide, ehitusmaterjalide

jms saagimist, et neis ei ole võõrkehi, nagu naelu, kruvisid

jms ning vajadusel eemaldage need.

Uputuslõiked (vt joonisH)

u Uputuslõikeid tohib teha ainult pehmetes materjalides

nagu puit, kipskartong jmt!

Uputuslõigete tegemiseks kasutage üksnes lühikesi saelehti.

Uputuslõikeid saab teha ainult 0° kaldenurga juures.

Asetage elektriline tööriist alustalla (5) esiservaga toorikule,

ilma et saeleht (10) toorikut puudutaks, ja lülitage tööriist

sisse. Käigusageduse reguleerimisega seadmete puhul valige

maksimaalne käigusagedus. Suruge elektrilist tööriista

tugevasti vastu toorikut ja laske saelehel aeglaselt toorikusse

Niipea kui alustald (5) on täies ulatuses toorikul, jätkake

saagimist piki soovitud lõikejoont.

Ringilõikuriga paralleeljuhik (lisatarvik)

Ringlõikuriga paralleeljuhikuga (22) (lisatarvik) töötamisel

võib tooriku maksimaalne paksus olla 30 mm.

Paralleelsed lõiked (vt joonisI): Keerake lahti lukustuskruvi

(21) ja lükake paralleeljuhiku skaala läbi juhiku (20)

alustallas. Reguleerige soovitud lõikelaius välja alustalla

siseserval oleval skaalal. Keerake lukustuskruvi (21) kinni.

Ringi lõikamine (vt joonisJ): Puurige saetava ringi

lõikejoonele auk, mis on piisav saelehe läbitorkamiseks.

Töödelge auku freesi või viiliga, et saeleht oleks tihedalt

Viige lukustuskruvi (21) paralleeljuhiku teisele küljele.

Lükake paralleeljuhiku skaala läbi juhtsoone (20) alustallas.

Puurige toorikust väljasaetava osa keskkohta auk. Torgake

tsentreerimisotsak (23) läbi paralleeljuhiku siseava ja viige

see puuritud auku. Reguleerige alustalla siseserval oleval

skaalal välja raadius. Keerake lukustuskruvi (21) kinni.

Metalli saagimisel tuleks materjali kuumenemise tõttu kanda

piki lõikejoont jahutus- või määrdeainet.

Hooldus ja korrashoid

u Enne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

u Seadme laitmatu ja ohutu töö tagamiseks hoidke

seade ja selle ventilatsiooniavad puhtad.

Kui on vaja vahetada ühendusjuhet, laske seda

ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste

tööriistade volitatud klienditeenindusel.

Puhastage saelehe kinnitusava regulaarselt. Selleks

eemaldage tööriistast saeleht ja koputage tööriista kergelt

vastu ühetasast pinda.

1 609 92A 4V4 | (23.04.2019) Bosch Power ToolsLatviešu | 183

Liigne mustus võib tekitada häireid seadme töös. Seepärast

ärge saagige rohkelt tolmu tekitavaid materjali suunaga alt

üles ega pea kohal. u Äärmuslikes töötingimustes kasutage võimaluse korral alati tolmuimejat. Puhastage sageli

ventilatsiooniavasid ja kasutage

rikkevoolukaitselülitit. Äärmuslike töötingimuste korral

võib seadmesse koguneda elektrit juhtivat tolmu. Seadme

kaitseisolatsioon võib kahjustuda.

Kui tolmu väljalaskeava peaks ummistuma, lülitage

elektriline tööriist välja, ühendage lahti tolmueemaldusseade

ja eemaldage tolm ja laastud.

Määrige juhtrulli(9) aeg-ajalt mõne tilga õliga.

Kontrollige juhtrulli (9) regulaarselt. Kui see on kulunud,

tuleb see Bosch-klienditeeninduses asendada lasta.

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie

toote remondi ja hoolduse ning varuosade kohta. Joonised ja

info varuosade kohta leiate ka veebisaidilt: www.bosch-

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi

toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile

kindlasti toote tüübisildil olev 10‑kohaline tootenumber.

Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks

keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud

elektrilisi tööriistu olmejäätmete hulka!

Üksnes ELliikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile

2012/19/EL elektri- ja elektroonikaseadmete jäätmete

kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele

tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad

eraldi kokku koguda ja keskkonnasäästlikult korduskasutada

või ringlusse võtta.

EL-vastavusdeklaratsioon

Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetle-

tud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas

järgmiste normidega.
