et Algupärane kasutusjuhend

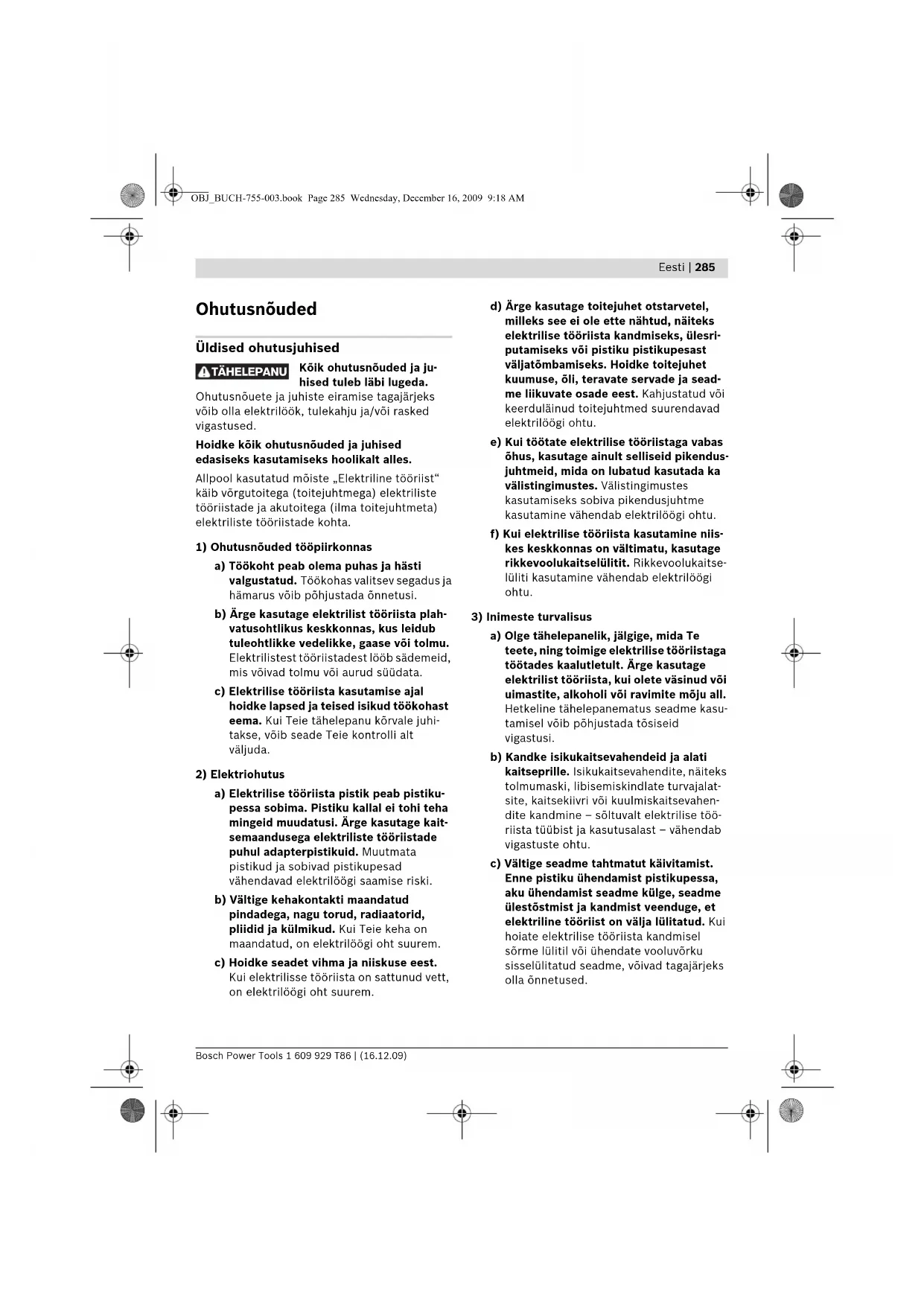

Üldised ohutusjuhised

Kõik ohutusnõuded ja ju-

hised tuleb läbi lugeda.

Ohutusnõuete ja juhiste eiramise tagajärjeks

võib olla elektrilöök, tulekahju ja/või rasked

Hoidke kõik ohutusnõuded ja juhised

edasiseks kasutamiseks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist“

käib võrgutoitega (toitejuhtmega) elektriliste

tööriistade ja akutoitega (ilma toitejuhtmeta)

elektriliste tööriistade kohta.

1) Ohutusnõuded tööpiirkonnas

a) Töökoht peab olema puhas ja hästi

valgustatud. Töökohas valitsev segadus ja

hämarus võib põhjustada õnnetusi.

b) Ärge kasutage elektrilist tööriista plah-

vatusohtlikus keskkonnas, kus leidub

tuleohtlikke vedelikke, gaase või tolmu.

Elektrilistest tööriistadest lööb sädemeid,

mis võivad tolmu või aurud süüdata.

c) Elektrilise tööriista kasutamise ajal

hoidke lapsed ja teised isikud töökohast

eema. Kui Teie tähelepanu kõrvale juhi-

takse, võib seade Teie kontrolli alt

a) Elektrilise tööriista pistik peab pistiku-

pessa sobima. Pistiku kallal ei tohi teha

mingeid muudatusi. Ärge kasutage kait-

semaandusega elektriliste tööriistade

puhul adapterpistikuid. Muutmata

pistikud ja sobivad pistikupesad

vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud

pindadega, nagu torud, radiaatorid,

pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

c) Hoidke seadet vihma ja niiskuse eest.

Kui elektrilisse tööriista on sattunud vett,

on elektrilöögi oht suurem.

d) Ärge kasutage toitejuhet otstarvetel,

milleks see ei ole ette nähtud, näiteks

elektrilise tööriista kandmiseks, ülesri-

putamiseks või pistiku pistikupesast

väljatõmbamiseks. Hoidke toitejuhet

kuumuse, õli, teravate servade ja sead-

me liikuvate osade eest. Kahjustatud või

keerduläinud toitejuhtmed suurendavad

e) Kui töötate elektrilise tööriistaga vabas

õhus, kasutage ainult selliseid pikendus-

juhtmeid, mida on lubatud kasutada ka

välistingimustes. Välistingimustes

kasutamiseks sobiva pikendusjuhtme

kasutamine vähendab elektrilöögi ohtu.

f) Kui elektrilise tööriista kasutamine niis-

kes keskkonnas on vältimatu, kasutage

rikkevoolukaitselülitit. Rikkevoolukaitse-

lüliti kasutamine vähendab elektrilöögi

3) Inimeste turvalisus

a) Olge tähelepanelik, jälgige, mida Te

teete, ning toimige elektrilise tööriistaga

töötades kaalutletult. Ärge kasutage

elektrilist tööriista, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all.

Hetkeline tähelepanematus seadme kasu-

tamisel võib põhjustada tõsiseid

b) Kandke isikukaitsevahendeid ja alati

kaitseprille. Isikukaitsevahendite, näiteks

tolmumaski, libisemiskindlate turvajalat-

site, kaitsekiivri või kuulmiskaitsevahen-

dite kandmine – sõltuvalt elektrilise töö-

riista tüübist ja kasutusalast – vähendab

c) Vältige seadme tahtmatut käivitamist.

Enne pistiku ühendamist pistikupessa,

aku ühendamist seadme külge, seadme

ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui

hoiate elektrilise tööriista kandmisel

sõrme lülitil või ühendate vooluvõrku

sisselülitatud seadme, võivad tagajärjeks

TÄHELEPANU OBJ_BUCH-755-003.book Page 285 Wednesday, December 16, 2009 9:18 AM286 | Eesti

1 609 929 T86 | (16.12.09) Bosch Power Tools

d) Enne elektrilise tööriista sisselülitamist

eemaldage selle küljest reguleerimis- ja

mutrivõtmed. Seadme pöörleva osa

küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

e) Vältige ebatavalist kehaasendit. Võtke

stabiilne tööasend ja hoidke kogu aeg

tasakaalu. Nii saate elektrilist tööriista

ootamatutes olukordades paremini

f) Kandke sobivat rõivastust. Ärge kandke

laiu riideid ega ehteid. Hoidke juuksed,

rõivad ja kindad seadme liikuvatest

osadest eemal. Lotendavad riided, ehted

või pikad juuksed võivad sattuda seadme

liikuvate osade vahele.

g) Kui on võimalik paigaldada tolmueemal-

dus- ja tolmukogumisseadiseid, veen-

duge, et need on seadmega ühendatud ja

et neid kasutatakse õigesti. Tolmu-

eemaldusseadise kasutamine vähendab

tolmust põhjustatud ohte.

4) Elektriliste tööriistade hoolikas

käsitsemine ja kasutamine

a) Ärge koormake seadet üle. Kasutage töö

tegemiseks selleks ettenähtud elektrilist

tööriista. Sobiva elektrilise tööriistaga

töötate ettenähtud jõudluspiirides

efektiivsemalt ja ohutumalt.

b) Ärge kasutage elektrilist tööriista, mille

lüliti on rikkis. Elektriline tööriist, mida ei

ole enam võimalik lülitist sisse ja välja

lülitada, on ohtlik ning tuleb parandada.

c) Tõmmake pistik pistikupesast välja

ja/või eemaldage seadmest aku enne

seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See

ettevaatusabinõu väldib elektrilise

tööriista soovimatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi töö-

riistu lastele kättesaamatus kohas.

Ärge laske seadet kasutada isikutel,

kes seadet ei tunne või pole siintoodud

juhiseid lugenud. Asjatundmatute isikute

käes on elektrilised tööriistad ohtlikud.

e) Hoolitsege seadme eest korralikult.

Kontrollige, kas seadme liikuvad osad

töötavad veatult ega kiildu kiini. Veen-

duge, et seadme detailid ei ole murdu-

nud või kahjustatud määral, mis mõjutab

seadme töökindlust. Laske kahjustatud

detailid enne seadme kasutamist paran-

dada. Paljude õnnetuste põhjuseks on

halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad.

Hoolikalt hooldatud, teravate lõikeserva-

dega lõiketarvikud kiilduvad harvemini

kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarus-

tust, tarvikuid jne vastavalt siintoodud

juhistele ning nii, nagu konkreetse sead-

metüübi jaoks ette nähtud. Arvestage

seejuures töötingimuste ja teostatava

töö iseloomuga. Elektriliste tööriistade

nõuetevastane kasutamine võib põhjus-

tada ohtlikke olukordi.

5) Akutööriistade hoolikas käsitsemine ja

a) Laadige akusid ainult tootja poolt soovi-

tatud akulaadijatega. Akulaadija, mis

sobib teatud tüüpi akudele, muutub tu-

leohtlikuks, kui seda kasutatakse teiste

b) Kasutage elektrilistes tööriistades ainult

selleks ettenähtud akusid. Teiste akude

kasutamine võib põhjustada vigastusi ja

c) Hoidke kasutusel mitteolevad akud

eemal kirjaklambritest, müntidest, võt-

metest, naeltest, kruvidest või teistest

väikestest metallesemetest, mis võivad

kontaktid omavahel ühendada. Akukon-

taktide vahel tekkiva lühise tagajärjeks

võivad olla põletused või tulekahju.

d) Väärkasutuse korral võib akuvedelik

välja voolata. Vältige sellega kokkupuu-

det. Juhusliku kokkupuute korral lopu-

tage kahjustatud kohta veega. Kui

vedelik satub silma, pöörduge lisaks

arsti poole. Väljavoolav akuvedelik võib

põhjustada nahaärritusi või põletusi.

OBJ_BUCH-755-003.book Page 286 Wednesday, December 16, 2009 9:18 AMEesti | 287

Bosch Power Tools 1 609 929 T86 | (16.12.09)

a) Laske elektrilist tööriista parandada

ainult kvalifitseeritud spetsialistidel, kes

kasutavad originaalvaruosi. Nii tagate

püsivalt seadme ohutu töö.

Ohutusnõuded ketassaagide

f ETTEVAATUST: Ärge viige oma käsi

saagimispiirkonda ja saeketta lähedusse.

Hoidke teise käega lisakäepidemest või

mootorikorpusest. Kui hoiate saagi mõlema

käega, ei saa saeketas Teie käsi vigastada.

f Ärge viige oma sõrmi tooriku alla.

Kettakaitse ei saa Teid tooriku all saeketta

f Valige tooriku paksusele vastav

lõikesügavus. Saeketas peaks tooriku alt

nähtavale jääma vähem kui ühe hamba

f Ärge hoidke saetavat toorikut kunagi käes

ega põlve peal. Kinnitage toorik stabiilsele

alusele. Tooriku kinnitamine on oluline, et

viia kehaga kokkupuute, saeketta

kinnikiildumise ja seadme üle kontrolli

kaotuse oht miinimumini.

f Kui teostate töid, mille puhul tarvik võib

tagada varjatud elektrijuhtmeid, hoidke

seadet ainult isoleeritud käepidemetest.

Kontakt pinge all oleva elektrijuhtmega võib

pingestada seadme metalldetailid ja

põhjustada elektrilöögi.

f Pikilõigete tegemisel kasutage alati piiret

või juhikut. See parandab lõiketäpsust ja

vähendab saeketta kinnikiildumise

f Kasutage alati õige suuruse ja siseava

läbimõõduga saekettaid (nt tähekujulisi või

ümaraid). Saekettad, mis saega ei sobi,

pöörlevad ebaühtlaselt ja põhjustavad

kontrolli kaotuse seadme üle.

f Ärge kunagi kasutage vigastatud või valesid

saeketta alusseibe või kruvisid. Saeketta

alusseibid ja kruvid on konstrueeritud

spetsiaalselt Teie sae jaoks, et tagada selle

optimaalset jõudlust ja tööohutust.

f Tagasilöögi põhjused ja vältimine:

– Tagasilöök on kinnikiilduva või valesti

rihitud saeketta äkiline reaktsioon, mille

tagajärjel saeketas lõikejäljest

kontrollimatult välja tuleb ja kasutaja poole

– Sulguvas lõikejäljes kinnikiildumise

tagajärjel saeketas blokeerub ja mootori jõud

paiskab sae kasutaja suunas.

– Kui saeketas lõikejäljes kõverdub või on

valesti välja rihitud, võivad saeketta

tagaserva hambad tooriku pinda kinni jääda,

mille tagajärjel saeketas lõikejäljest välja

tuleb ja saag kasutaja suunas hüppab.

Tagasilöök on sae vale või puuduliku

kasutamise tagajärg. Seda saab järgnevalt

kirjeldatud sobivate ettevaatusabinõude

rakendamisega ära hoida.

f Hoidke saagi kahe käega ja viige oma

käsivarred asendisse, milles suudate

tagasilöögijõududele vastu astuda. Seiske

alati saeketta kõrval, ärge kunagi viige oma

keha saekettaga ühele joonele. Tagasilöögi

puhul võib saag tagasi liikuda, kuid seadme

kasutaja saab sobivate ettevaatusabinõudega

tagasilöögijõudusid valitseda.

f Kui saeketas kinni kiildub või kui Te töö

katkestate, lülitage saag välja ja hoidke

seda toorikus paigal seni, kuni saeketas on

täielikult seiskunud. Ärge kunagi püüdke

saagi toorikust eemaldada või seda tagasi

tõmmata, kui saeketas veel liigub. Vastasel

juhul võib tekkida tagasilöök. Tehke

kindlaks ja kõrvaldage saeketta

kinnikiildumise põhjus.

f Kui soovite toorikus olevat saagi uuesti

käivitada, tsentreerige saeketas lõikejäljes

ja kontrollige, ega saeketta hambad ei ole

toorikusse kinni kiildunud. Kui saeketas on

kinni kiildunud, võib see toorikust välja tulla

ja põhjustada sae käivitamisel tagasilöögi.

Toestage suured plaadid, et vältida

kinnikiildunud saekettast põhjustatud

tagasilöögi ohtu. Suured plaadid kalduvad

oma kaalu mõjul läbi painduma. Plaadid tuleb

toestada mõlemalt poolt, nii lõikejälje

lähedalt kui ka servast.

OBJ_BUCH-755-003.book Page 287 Wednesday, December 16, 2009 9:18 AM288 | Eesti

1 609 929 T86 | (16.12.09) Bosch Power Tools

f Ärge kasutage nürisid ega kahjustatud

saekettaid. Nüride või valesti rihitud

hammastega saekettad põhjustavad liiga

kitsa lõikejälje tõttu suurema hõõrdumise,

saeketta kinnikiildumise ja tagasilöögi.

f Enne saagimist keerake kinni lõikesügavuse

ja lõikenurga regulaatorid. Kui muudate

seadistusi saagimise ajal, võib saeketas kinni

kiilduda ja tekkida tagasilöök.

f Olge eriti ettevaatlik „uputuslõigete“

tegemisel seintesse või teistesse varjatud

piirkondadesse. Uputatav saeketas võib

varjatud objektide saagimisel kinni kiilduda

ja tagasilöögi põhjustada.

f Iga kord enne kasutamist kontrollige, kas

alumine kettakaitse korralikult sulgub. Ärge

kasutage saagi, kui alumine kettakaitse

vabalt ei liigu ja kohe ei sulgu. Ärge

fikseerige ega siduge alumist kettakaitset

kunagi avatud asendis kinni. Kui saag peaks

juhuslikult maha kukkuma, võib alumine

kettakaitse kõverduda. Avage kettakaitse

tagasitõmbehoovast ja veenduge, et see

vabalt liigub ja ei puuduta mis tahes

lõikenurga ja–sügavuse juures ei saeketast

f Kontrollige alumise kettakaitse vedru tööd.

Kui alumine kettakaitse ja vedru ei tööta

veatult, laske saagi enne kasutamist

hooldada. Kahjustatud osade ja

külgekleepunud saepuru tõttu töötab

alumine kettakaitse aeglasemalt.

f Avage alumine kettakaitse käega ainult

erilõigete, näiteks „uputus- või

nurgalõigete“ puhul. Avage alumine

kettakaitse tagasitõmbehoovaga ja

vabastage see kohe, kui saeketas on

toorikusse sisse tunginud. Kõikide teiste

saagimistööde puhul peab alumine

kettakaitse töötama automaatselt.

f Ärge asetage saagi tööpingile ega

põrandale, kui alumine kettakaitse

saeketast ei kata. Katmata järelpöörlev

saeketas viib sae lõikesuunale vastupidises

suunas ja lõikab kõike, mis ette jääb. Pöörake

seejuures tähelepanu sae

järelpöörlemisajale.

f Ärge viige oma käsi laastu väljaviskeavasse.

Pöörlevad osad võivad Teid vigastada.

f Ärge töötage saega pea kohal. Nii ei ole Teil

seadme üle piisavat kontrolli.

f Varjatult paiknevate elektrijuhtmete, gaasi-

või veetorude avastamiseks kasutage sobi-

vaid otsimisseadmeid või pöörduge kohali-

ku elektri-, gaasi- või veevarustusfirma

poole. Kokkupuutel elektrijuhtmetega tule-

kahju- ja elektrilöögioht. Gaasitorustiku vi-

gastamisel plahvatusoht. Veetorustiku vigas-

tamisel materiaalne kahju või elektrilöögioht.

f Ärge kasutage seadet statsionaarselt. See

ei ole ette nähtud kasutamiseks koos

f Ärge kasutage kiirlõiketerasest (HSS)

saekettaid. Sellised saekettad võivad

f Ärge saagige raudmetalle. Hõõguvate

laastude toimel võib tolmueemaldusseadis

f Hoidke elektrilist tööriista töötades mõle-

ma käega ja säilitage stabiilne asend. Elekt-

riline tööriist püsib kahe käega hoides kind-

f Kinnitage töödeldav toorik. Kinnitussead-

mete või kruustangidega kinnitatud toorik

püsib kindlamalt kui käega hoides.

f Enne käestpanekut oodake, kuni elektriline

tööriist on seiskunud. Kasutatav tarvik võib

kinni kiilduda ja põhjustada kontrolli kaotuse

f Ärge avage akut. Esineb lühise oht.

Kaitske akut kuumuse, sealhulgas

pideva päikesekiirguse eest, samuti

vee, tule ja niiskuse eest. Esineb

f Aku vigastamisel ja ebaõigel käsitsemisel

võib akust eralduda aure. Õhutage ruumi,

halva enesetunde korral pöörduge arsti

poole. Aurud võivad ärritada hingamisteid.

f Kasutage akut üksnes koos Boschi

elektrilise tööriistaga. Ainult nii on aku

kaitstud ohtliku ülekoormuse eest.

OBJ_BUCH-755-003.book Page 288 Wednesday, December 16, 2009 9:18 AMEesti | 289 Bosch Power Tools 1 609 929 T86 | (16.12.09) f Kasutage üksnes Boschi originaalakusid,

mille pinge vastab elektrilise tööriista

andmesildil toodud pingele. Muude akude,

nt järeletehtud või parandatud akude või

teiste tootjate akude kasutamine põhjustab

plahvatus- ja varalise kahju ohu.

Tööpõhimõtte kirjeldus

Kõik ohutusnõuded ja juhised

tuleb läbi lugeda. Ohutusnõuete ja

juhiste eiramise tagajärjeks võib olla

elektrilöök, tulekahju ja/või rasked

Avage kokkuvolditud lehekülg, millel on toodud

joonised seadme kohta, ja jätke see kasutus-

juhendi lugemise ajaks lahti.

Nõuetekohane kasutamine

Seade on ette nähtud piki- ja ristlõigete

tegemiseks puidus, kusjuures seade peab

alustallaga toetuma kindlalt töödeldavale

materjalile. Võimalik on teha sirglõikeid ja

kaldlõikeid. Sobivate saeketastega saab saagida

ka õhukesi värvilistest metallidest detaile,nt

Raudmetallide saagimine on keelatud.

Seadme osade numeratsiooni aluseks on

jooniste leheküljel toodud numbrid.

1 Lüliti (sisse/välja) sisselülitustõkis

2 Lüliti (sisse/välja)

11 Tiibkruvi lõikenurga valikuks

12 Paralleelrakise tiibkruvi

13 Lõikenurga skaala

22 Seibiga kinnituskruvi

23 Märgised kettakaitsel

24 Aku vabastusklahv

25 Tolmueemaldusadapteri kinnituskruvi

26 Tolmueemaldusadapter

28 Lõikesügavuse skaala

29 Hoob lõikesügavuse reguleerimiseks

30 Pitskruvide paar*

31 Laetuse astme kuvamise klahv*

32 Aku täituvusastme indikaator*

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis

olevatel joonistel kujutatud või kasutusjuhendis

nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu

leiate meie lisatarvikute kataloogist.

Andmed müra/vibratsiooni kohta

Müra mõõdetud vastavalt standardile EN 60745.

Seadme A-karakteristikuga mõõdetud müratase

on üldjuhul: helirõhu tase 95 dB(A); müravõim-

suse tase 106 dB(A). Mõõtemääramatus

Kasutage kuulmiskaitsevahendeid!

Vibratsiooni koguväärtus (kolme suuna vektor-

summa), mõõdetud EN 60745 kohaselt:

Käesolevas juhendis toodud vibratsioon on

mõõdetud standardi EN 60745 kohase mõõte-

meetodi järgi ja seda saab kasutada elektriliste

tööriistade omavaheliseks võrdlemiseks. See

sobib ka vibratsiooni esialgseks hindamiseks.

OBJ_BUCH-755-003.book Page 289 Wednesday, December 16, 2009 9:18 AM290 | Eesti 1 609 929 T86 | (16.12.09) Bosch Power Tools Toodud vibratsioonitase on tüüpiline elektrilise

tööriista kasutamisel ettenähtud töödeks. Kui

aga elektrilist tööriista kasutatakse muudeks

töödeks, rakendatakse teisi tarvikuid või kui

tööriista hooldus pole piisav, võib vibratsiooni-

tase kõikuda. See võib vibratsiooni tööperioodi

jooksul tunduvalt suurendada.

Vibratsiooni täpseks hindamiseks tuleb arvesse

võtta ka aega, mil seade oli välja lülitatud või küll

sisse lülitatud, kuid tegelikult tööle rakendama-

ta. See võib vibratsiooni tööperioodi jooksul

tunduvalt vähendada.

Rakendage tööriista kasutaja kaitsmiseks vibrat-

siooni mõju eest täiendavaid kaitsemeetmeid,

näiteks: hooldage tööriistu ja tarvikuid piisavalt,

hoidke käed soojas, tagage sujuv töökorraldus.

Kinnitame ainuvastutajana, et punktis „Tehni-

lised andmed“ kirjeldatud toode vastab järg-

mistele standarditele või normdokumentidele:

EN 60745 vastavalt direktiivide 2004/108/EÜ,

Tehniline toimik saadaval aadressil:

D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen12.11.2009 Montaaž

f Kasutage lisatarvikute lehel nimetatud

akulaadijaid. Vaid need akulaadijad on

kohandatud seadmes kasutatud Li-ioon-aku

Märkus: Aku on tarnimisel osaliselt laetud. Et

tagada aku täit mahtuvust, laadige aku enne

esmakordset kasutamist akulaadimisseadmes

Li-ioon-akut võib laadida igal ajal, ilma et see

lühendaks aku kasutusiga. Laadimise katkesta-

mine ei kahjusta akut.

Li-ioon-akut kaitseb elektrooniline kaitsesüs-

teem „Electronic Cell Protection (ECP)“ täieliku

tühjenemise eest. Tühja aku puhul lülitab kaitse-

lüliti seadme välja: Tarvik ei pöörle enam.

Pärast elektrilise tööriista

automaatset väljalülita-

mist ärge vajutage enam lülitile (sisse/välja).

Aku võib kahjustuda.

Käsiketassaag GKS 18 V-LI Professional

– kui lõikenurk on 0°

– kui lõikenurk on 45°

Max saeketta läbimõõt

Min saeketta läbimõõt

kg 4,1 Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev. Dr. Egbert Schneider

mis lubab akut laadida üksnes temperatuuril

0 °C kuni 45 °C. See tagab aku pika kasutusea.

Järgige kasutusressursi ammendanud seadmete

käitlemise juhiseid.

Aku 3 on varustatud kahe lukustusastmega, mis

takistab aku väljakukkumist juhul, kui kogemata

vajutatakse aku vabastusklahvile 24. Seadmesse

paigaldatud akut hoiab õiges asendis vedru.

Aku 3 eemaldamiseks vajutage vabastusklahvile

24 ja tõmmake aku suunaga taha seadmest välja.

Ärge rakendage seejuures jõudu.

Aku täituvusastme indikaator (üksnes 3,0 Ah-

aku puhul) (vt joonist F)

Kolm rohelist aku täituvusastme indikaatorit 32

näitavad aku 3 laetuse astet. Ohutuse huvides

on laetuse astet võimalik teada saada üksnes

siis, kui seade ei tööta.

Täituvusastme teadasaamiseks vajutage nupule

31. Seda saab teha ka siis, kui aku 3 on

Kui pärast klahvile 31 vajutamist ei sütti mitte

ükski indikaatortuli, on aku defektne ja tuleb

Saeketta paigaldamine/vahetamine

f Enne mistahes tööde teostamist seadme

kallal eemaldage seadmest aku.

f Saeketta paigaldamisel kandke

kaitsekindaid. Saekettaga kokkupuutel võite

f Kasutage üksnes saekettaid, mis vastavad

käesolevas kasutusjuhendis nimetatud

f Ärge kunagi kasutage tarvikuna lihvkettaid.

Ülevaate soovitatud saeketastest leiate

käesoleva kasutusjuhendi lõpust.

Saeketta mahavõtmine (vt joonist A)

Tarviku vahetuseks asetage seade

mootorikorpuse otsmisele pinnale.

f Spindlilukustusnuppu 14 tohib käsitseda

vaid siis, kui seadme spindel seisab.

Vastasel korral võib seade kahjustuda.

– Keerake sisekuuskantvõtmega 16

kinnituskruvi 22 pöörlemissuunas n välja.

– Keerake pendelkettakaitse 7 tagasi ja hoidke

– Võtke kinnitusseib 21 ja saeketas 20 spindlilt

Saeketta montaaž (vt joonist A)

Tarviku vahetuseks asetage seade

mootorikorpuse otsmisele pinnale.

– Puhastage saeketas 20 ja kõik monteeritavad

– Asetage saeketas 20 alusseibile 19.

Hammaste lõikesuund (nool saekettal) ja

pöörlemissuunda tähistav nool

pendelkettakaitsel 7 peavad ühtima.

– Asetage peale kinnitusseib 21 ja keerake

kinnituskruvi 22 pöörlemissuunas o sisse.

– Pingutage sisekuuskantvõtmega 16

pöörlemissuunas o kinni.

Pingutusmoment peab olema 6–9 Nm, see

vastab käsitsi keeramisele pluss ¼ pööret

või 3 sälku märgisel 23 kettakaitsel 4.

1 609 929 T86 | (16.12.09) Bosch Power Tools

Tolmu/saepuru äratõmme

f Enne mistahes tööde teostamist seadme

kallal eemaldage seadmest aku.

f Pliisisaldusega värvide, teatud puiduliikide,

mineraalide ja metalli tolm võib kahjustada

tervist. Tolmuga kokkupuude ja tolmu sisse-

hingamine võib põhjustada seadme kasutajal

või läheduses viibivatel inimestel allergilisi

reaktsioone ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on

vähkitekitava toimega, iseäranis kombi-

natsioonis puidutöötlemisel kasutatavate

lisaainetega (kromaadid, puidukaitsevahen-

did). Asbesti sisaldavat materjali tohivad

töödelda üksnes vastava ala asjatundjad.

– Tolmu tõhusaks eemaldamiseks kasutage

koos elektrilise tööriistaga puidutolmu

jaoks ettenähtud tolmuimejat GAS 25/

GAS 50/GAS 50 M või puidu- ja

mineraalsete materjalide tolmu jaoks

ettenähtud tolmuimejat GAS 50 MS.

– Tagage töökohas hea ventilatsioon.

– Soovitav on kasutada hingamisteede

kaitsemaski filtriga P2.

Pidage kinni töödeldavate materjalide suhtes

Teie riigis kehtivatest eeskirjadest.

Tolmueemaldusadapteri montaaž

Kinnitage tolmueemaldusadapter 26

kinnituskruviga 25 alusplaadi 6 külge.

Tolmueemaldusadapteri 26 külge võib

ühendada imivooliku läbimõõduga 35 mm.

f Tolmueemaldusadapterit ei tohi kasutada

tolmueemaldusseadiseta. Vastasel korral

võib tolmueemalduskanal ummistuda.

f Tolmueemaldusadapteri külge ei tohi

ühendada tolmukotti. Vastasel korral võib

tolmueemaldussüsteem ummistuda.

Optimaalse tolmuimemise tagamiseks tuleb

tolmueemaldusadapterit 26 regulaarselt

Kasutage äratõmbevoolikut 27 koos

tolmuimejaga (lisatarvik). Ülevaate erinevate

tolmuimejatega ühendamise võimalustest leiate

käesoleva kasutusjuhendi lõpust.

Tolmuimeja peab töödeldava materjali tolmu

Tervistkahjustava, kantserogeense ja kuiva

tolmu eemaldamiseks kasutage spetsiaaltol-

f Enne mistahes tööde teostamist seadme

kallal eemaldage seadmest aku.

Lõikesügavuse reguleerimine (vt joonist C)

f Valige tooriku paksusele vastav

lõikesügavus. Saeketas peaks tooriku alt

nähtavale jääma vähem kui ühe hamba

Keerake lahti kinnitushoob 29. Väiksema

lõikesügavuse reguleerimiseks tõmmake saagi

alusplaadilt 6 eemale, suurema lõikesügavuse

jaoks suruge saagi alusplaadile 6 lähemale.

Reguleerige soovitud mõõt välja lõikesügavuse

skaalal. Pingutage kinnitushoob 29 uuesti kinni.

Kinnitushoova 29 pingutusjõudu saab

reguleerida. Selleks kruvige kinnitushoob 29

maha, nihutage vähemalt 30° ja kinnitage

vastupäeva keerates uuesti kohale.

Lõikenurga reguleerimine

Asetage seade soovitavalt kettakaitse 4

Keerake lahti tiibkruvi 11. Kallutage saagi külje

suunas. Reguleerige soovitud mõõt välja skaalal

13. Keerake tiibkruvi 11 uuesti kinni.

Märkus: Kaldlõigete puhul on tegelik

lõikesügavus väiksem kui lõikesügavuse skaalal

28 näidatud väärtus.

OBJ_BUCH-755-003.book Page 292 Wednesday, December 16, 2009 9:18 AMEesti | 293 Bosch Power Tools 1 609 929 T86 | (16.12.09) Lõikemärgid

Lõikemärk 0° (9) näitab saeketta asendit

täisnurga all saagimisel. Lõikemärk 45° (10)

näitab saeketta asendit saagimisel 45° nurga all.

Täpsuse tagamiseks asetage ketassaag

toorikule joonisel näidatud viisil. Soovitav on

teostada proovilõige.

Seadme kasutuselevõtt

f Kasutage ainult Boschi originaalseid

Li-ioon-akusid, mille pinge vastab seadme

andmesildil toodud pingele. Teiste akude

kasutamine võib põhjustada vigastusi ja

Lükake laetud aku 3 eest seadme talda. Suruge

aku täielikult talla sisse, nii et punast riba ei ole

enam näha ja aku on kindlalt lukustunud.

Seadme töölerakendamiseks vajutage

kõigepealt sisselülitustõkisele 1 ja seejärel

lülitile (sisse/välja) 2 ja hoidke seda all.

Seadme väljalülitamiseks vabastage lüliti

Märkus: Ohutuse huvides ei ole võimalik lülitit

(sisse/välja) 2 lukustada, vaid seda tuleb

töötamise ajal kogu aeg hoida sissevajutatud

Integreeritud järelpöörlemispidur lühendab

saeketta järelpöörlemisaega pärast seadme

Kaitse täieliku tühjenemise vastu

Li-ioon-akut kaitseb elektrooniline kaitsesüs-

teem „Electronic Cell Protection (ECP)“ täieliku

tühjenemise eest. Tühja aku puhul lülitab kaitse-

lüliti seadme välja: Tarvik ei pöörle enam.

Kaitske saekettaid kukkumise ja löökide eest.

Juhtige seadet ühtlase ja mõõduka ettenihkega.

Liiga tugev ettenihe vähendab tarvikute

kasutusiga ja võib seadet kahjustada.

Saagimisjõudlus ja lõike kvaliteet sõltuvalt

olulisel määral saeketta seisundist ja

hambakujust. Seetõttu kasutage üksnes

teravaid ja töödeldava materjali jaoks sobivaid

Õige saeketta valik sõltub puidu liigist,

kvaliteedist ja sellest, kas on vaja teha piki- või

Pikilõigete tegemisel kuusepuidus tekivad pikad

Pöögi- ja tammepuu tolm on tervisele eriti

ohtlikud, seepärast kasutage kindlasti

tolmueemaldussüsteemi.

Saagimine paralleelrakise abil (vt joonist D)

Paralleelrakis 8 võimaldab teha täpseid lõikeid

piki tooriku serva ja ühesuguste mõõtmetega

Saagimine abiraami kasutades (vt joonist E)

Suurte toorikute või sirgete äärte lõikamiseks

võite töödeldavale esemele kinnitada

abiraamiks laua või liistu ja juhtida saagimisel

alusplaati piki abiraami.

Saagimine juhtsiini abil (vt joonist G)

Juhtsiini 33 abil saab teostada sirgeid lõikeid.

Märkus: Juhtsiini 33 kasutage üksnes täisnurga

all tehtavate lõigete puhul. Kaldlõigete puhul

võite juhtsiini 33 vigastada.

1 609 929 T86 | (16.12.09) Bosch Power Tools

Nakkuv kattekiht väldib juhtsiini

paigaltlibisemist ja kaitseb töödeldava eseme

pinda. Juhtsiini spetsiaalse kattega pealispind

tagab ketassae kerge libisemise piki siini.

Asetage ketassaag otse juhtsiinile 33. Kinnitage

juhtsiin 33 sobivate kinnitusseadistega, nt

pitskruviga, toorikule nii, et juhtsiini 33 kitsas

haar oleks suunatud saeketta poole.

Juhtsiin 33 ei tohi ulatuda üle saetava tooriku

Lülitage seade sisse ja juhtige seda ühtlase ja

mõõduka ettenihkega.

Ühendusdetaili 34 abil saab omavahel ühendada

kaks juhtsiini. Ühendamine toimub

ühendusdetailis oleva nelja kruvi abil.

Juhised aku käsitsemiseks

Kaitske akut niiskuse ja vee eest.

Hoidke akut temperatuuril 0 °C kuni 45 °C.

Ärge jätke akut suvel autosse.

Puhastage aku ventilatsiooniavasid pehme,

puhta ja kuiva pintsliga.

Oluliselt lühenenud kasutusaeg pärast laadimist

näitab, et aku on muutunud kasutuskõlbmatuks

ja tuleb välja vahetada.

Järgige kasutusressursi ammendanud seadmete

käitlemise juhiseid.

Hooldus ja teenindus

f Eemaldage aku seadmest enne mis tahes

töid seadme kallal (nt hooldus, tarvikute

vahetus jmt), samuti enne seadme transpor-

timist ja hoiulepanekut. Lüliti (sisse/välja)

soovimatul käsitsemisel esineb vigastuste

f Seadme laitmatu ja ohutu töö tagamiseks

hoidke seade ja selle ventilatsiooniavad

Pendelkettakaitse peab alati vabalt liikuma ja

automaatselt sulguma. Seetõttu hoidke

pendelkettakaitse ümbrus alati puhas.

Eemaldage tolm ja saepuru suruõhu või pintsli

Spetsiaalse kattekihita saekettad on soovitav

kaitseks korrosiooni vastu katta õhukese

happevaba õli kihiga. Enne saeketta kasutamist

tuleb õli eemaldada, vastasel korral võivad jääda

Saekettal olevad vaigu- või liimijäägid

halvendavad lõikekvaliteeti. Seepärast

puhastage saeketas kohe pärast kasutamist.

Antud seade on hoolikalt valmistatud ja testitud.

Kui seade sellest hoolimata rikki läheb, tuleb

see lasta parandada Boschi elektriliste

käsitööriistade volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavaraosade

tellimisel näidake kindlasti ära seadme

andmesildil olev 10-kohaline tootenumber.

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote

paranduse ja hooldusega ning varuosadega

seotud küsimustele. Joonised ja lisateabe

varuosade kohta leiate ka veebiaadressilt:

Boschi müügiesindajad nõustavad Teid toodete

ja lisatarvikute ostmise, kasutamise ja

seadistamisega seotud küsimustes.

Mercantile Group AS Boschi elektriliste käsitööriistade remont ja

Kasutuskõlbmatuks muutunud

Elektriseadmed, lisatarvikud ja pakendid tuleks

keskkonnasäästlikult ringlusse võtta.

Üksnes EL liikmesriikidele:

Ärge käidelge kasutuskõlbmatuks

muutunud elektrilisi tööriistu

koos olmejäätmetega!

Vastavalt Euroopa Parlamendi ja

nõukogu direktiivile 2002/96/EÜ

elektri- ja elektroonikaseadmete

jäätmete kohta ning direktiivi kohaldamisele liik-

mesriikides tuleb kasutuskõlbmatuks muutunud

elektrilised tööriistad eraldi kokku koguda ja

keskkonnasäästlikult korduskasutada või

olmejäätmete hulka, tulle või

vette. Akud/patareid tuleb

kokku koguda, ringlusse võtta

või keskkonnasõbralikul viisil

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direk-

tiivile 2006/66/EÜ tuleb defektsed või kasutus-

ressursi ammendanud akud/patareid ringlusse

Tootja jätab endale õiguse muudatuste tegemiseks.
