c) Sørg for, at andre personer og ikke

slutter det til strømtilførslen og/eller ak-

og stoppes, er farlig og skal repareres.

te anvendelsesområde, kan føre til farlige

størst mulig maskinsikkerhed.

se og med passende boring (f.eks. stjerne-

klinge-spændeskiverne og -skruerne er kon-

strueret specielt til din sav for at sikre opti-

mal ydelse og driftssikkerhed.

f Årsager til et tilbageslag og hvordan et så-

pene kan irritere luftvejene.

dige metaller som f.eks. profiler.

*Tilbehør, som er illustreret og beskrevet i betje-

tilbehørssiden. Kun disse ladeaggregater er

f Brug beskyttelseshandsker, når savklingen

f Støv fra materialer som f.eks. blyholdig ma-

(10) viser savklingens position ved 45°-snit.

forbundet med brandfare.

Beskyttelse mod dybdeafladning

lig grad af savklingens tilstand og tandform. An-

Vedligeholdelse og service

Vedligeholdelse og rengøring

f Tag akkuen ud af el-værktøjet, før der arbej-

være rent. Fjern støv og spåner med trykluft el-

snitkvaliteten. Rengør derfor savklinger umid-

Skulle el-værktøjet trods omhyggelig fabrikation

og kontrol holde op med at fungere, skal repara-

paration og vedligeholdelse af dit produkt samt

reservedele. Reservedelstegninger og informati-

oner om reservedele findes også under:

i slutet av denna bruksanvisning.

rad i kombination med extern utsugning. Ut-

OBJ_BUCH-755-003.book Page 110 Wednesday, December 16, 2009 9:18 AMNorsk | 111 Bosch Power Tools 1 609 929 T86 | (16.12.09) no

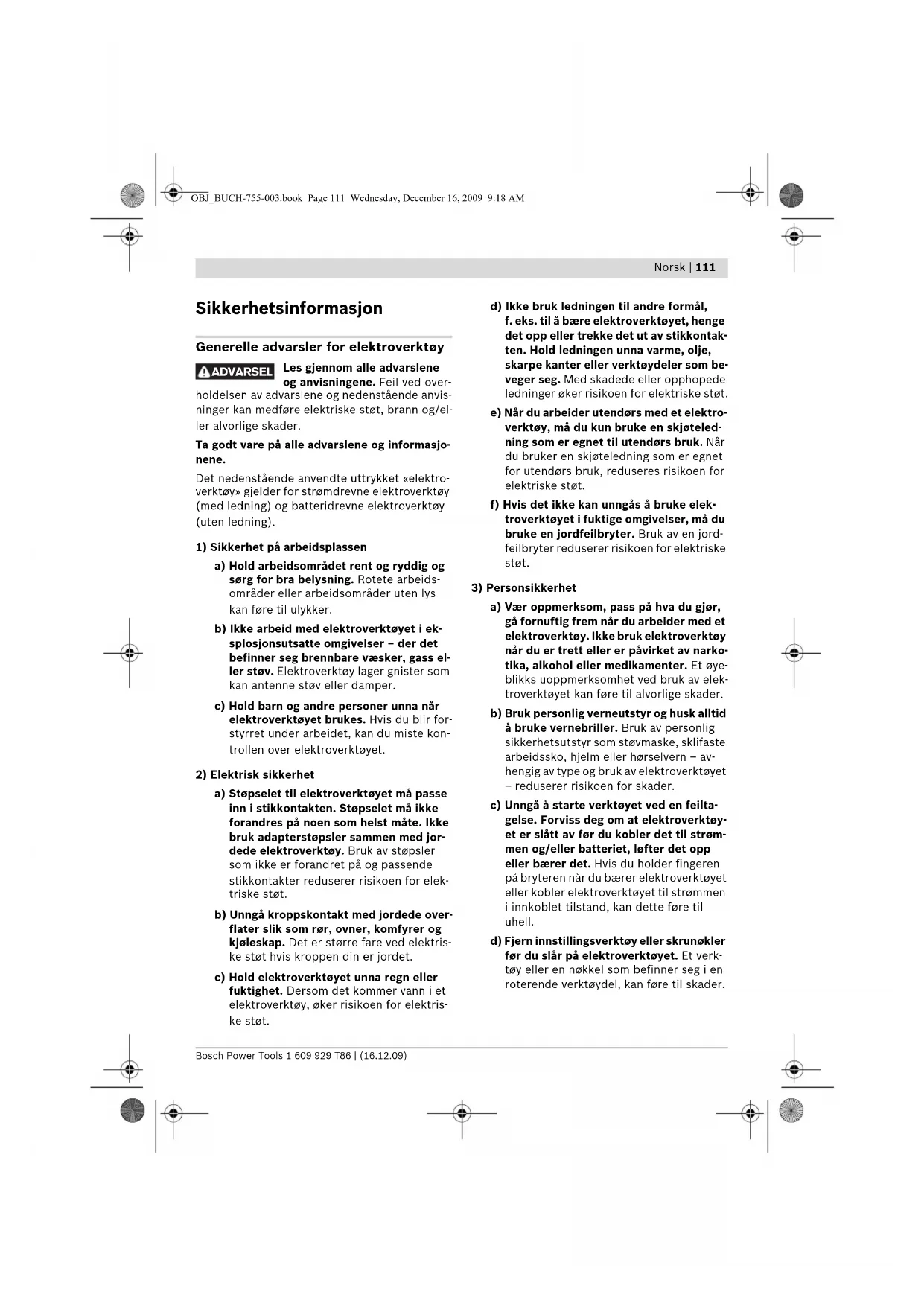

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

Les gjennom alle advarslene

og anvisningene. Feil ved over-

holdelsen av advarslene og nedenstående anvis-

ninger kan medføre elektriske støt, brann og/el-

ler alvorlige skader.

Ta godt vare på alle advarslene og informasjo-

Det nedenstående anvendte uttrykket «elektro-

verktøy» gjelder for strømdrevne elektroverktøy

(med ledning) og batteridrevne elektroverktøy

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og

sørg for bra belysning. Rotete arbeids-

områder eller arbeidsområder uten lys

kan føre til ulykker.

b) Ikke arbeid med elektroverktøyet i ek-

splosjonsutsatte omgivelser – der det

befinner seg brennbare væsker, gass el-

ler støv. Elektroverktøy lager gnister som

kan antenne støv eller damper.

c) Hold barn og andre personer unna når

elektroverktøyet brukes. Hvis du blir for-

styrret under arbeidet, kan du miste kon-

trollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe

inn i stikkontakten. Støpselet må ikke

forandres på noen som helst måte. Ikke

bruk adapterstøpsler sammen med jor-

dede elektroverktøy. Bruk av støpsler

som ikke er forandret på og passende

stikkontakter reduserer risikoen for elek-

b) Unngå kroppskontakt med jordede over-

flater slik som rør, ovner, komfyrer og

kjøleskap. Det er større fare ved elektris-

ke støt hvis kroppen din er jordet.

c) Hold elektroverktøyet unna regn eller

fuktighet. Dersom det kommer vann i et

elektroverktøy, øker risikoen for elektris-

d) Ikke bruk ledningen til andre formål,

f. eks. til å bære elektroverktøyet, henge

det opp eller trekke det ut av stikkontak-

ten. Hold ledningen unna varme, olje,

skarpe kanter eller verktøydeler som be-

veger seg. Med skadede eller opphopede

ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektro-

verktøy, må du kun bruke en skjøteled-

ning som er egnet til utendørs bruk. Når

du bruker en skjøteledning som er egnet

for utendørs bruk, reduseres risikoen for

f) Hvis det ikke kan unngås å bruke elek-

troverktøyet i fuktige omgivelser, må du

bruke en jordfeilbryter. Bruk av en jord-

a) Vær oppmerksom, pass på hva du gjør,

gå fornuftig frem når du arbeider med et

elektroverktøy. Ikke bruk elektroverktøy

når du er trett eller er påvirket av narko-

tika, alkohol eller medikamenter. Et øye-

blikks uoppmerksomhet ved bruk av elek-

troverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid

å bruke vernebriller. Bruk av personlig

sikkerhetsutstyr som støvmaske, sklifaste

arbeidssko, hjelm eller hørselvern – av-

hengig av type og bruk av elektroverktøyet

– reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feilta-

gelse. Forviss deg om at elektroverktøy-

et er slått av før du kobler det til strøm-

men og/eller batteriet, løfter det opp

eller bærer det. Hvis du holder fingeren

på bryteren når du bærer elektroverktøyet

eller kobler elektroverktøyet til strømmen

i innkoblet tilstand, kan dette føre til

d) Fjern innstillingsverktøy eller skrunøkler

før du slår på elektroverktøyet. Et verk-

tøy eller en nøkkel som befinner seg i en

for å stå stødig og i balanse. Dermed kan

du kontrollere elektroverktøyet bedre i

uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide

klær eller smykker. Hold hår, tøy og han-

sker unna deler som beveger seg. Løst-

sittende tøy, smykker eller langt hår kan

komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og

oppsamlingsinnretninger, må du forvisse

deg om at disse er tilkoblet og brukes på

korrekt måte. Bruk av et støvavsug redu-

serer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektro-

lenger kan slås av eller på, er farlig og må

c) Trekk støpselet ut av stikkontakten

og/eller fjern batteriet før du utfører inn-

stillinger på elektroverktøyet, skifter til-

behørsdeler eller legger maskinen bort.

Disse tiltakene forhindrer en utilsiktet

starting av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk må

oppbevares utilgjengelig for barn. Ikke la

maskinen brukes av personer som ikke

er fortrolig med dette eller ikke har lest

disse anvisningene. Elektroverktøy er far-

lige når de brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av elektro-

verktøyet. Kontroller om bevegelige

verktøydeler fungerer feilfritt og ikke

klemmes fast, og om deler er brukket el-

ler skadet, slik at dette innvirker på elek-

troverktøyets funksjon. La disse skade-

de delene repareres før

elektroverktøyet brukes. Dårlig vedlike-

holdte elektroverktøy er årsaken til mange

f) Hold skjæreverktøyene skarpe og rene.

Godt stelte skjæreverktøy med skarpe

skjær setter seg ikke så ofte fast og er let-

g) Bruk elektroverktøy, tilbehør, verktøy

osv. i henhold til disse anvisningene. Ta

hensyn til arbeidsforholdene og arbeidet

som skal utføres. Bruk av elektroverktøy

til andre formål enn det som er angitt kan

føre til farlige situasjoner.

5) Omhyggelig bruk og håndtering av batteri-

a) Lad batteriet kun opp i ladeapparater

oppstår brannfare hvis et ladeapparat

som er egnet til en bestemt type batterier,

brukes med andre batterier.

b) Bruk derfor kun riktig type batterier for

elektroverktøyene. Bruk av andre batteri-

er kan medføre skader og brannfare.

c) Hold batteriet som ikke er i bruk unna

binders, mynter, nøkler, spikre, skruer

eller andre mindre metallgjenstander,

som kan lage en forbindelse mellom kon-

taktene. En kortslutning mellom batteri-

kontaktene kan føre til forbrenninger eller

d) Ved gal bruk kan det lekke væske ut av

batteriet. Unngå kontakt med denne

væsken. Ved tilfeldig kontakt må det

skylles med vann. Hvis det kommer væs-

ke i øynene, må du i tillegg oppsøke en

lege. Batterivæske som renner ut kan føre

til irritasjoner på huden eller forbrennin-

a) Elektroverktøyet ditt skal alltid kun re-

pareres av kvalifisert fagpersonale og

kun med originale reservedeler. Slik opp-

rettholdes verktøyets sikkerhet.

OBJ_BUCH-755-003.book Page 112 Wednesday, December 16, 2009 9:18 AMNorsk | 113

Bosch Power Tools 1 609 929 T86 | (16.12.09)

Sikkerhetsinformasjoner for sirkelsager

f FARE: Pass på at hendene ikke kommer inn

i sagområdet og opp i sagbladet. Hold ek-

f Ikke grip under arbeidsstykket. Vernedekse-

let kan ikke beskytte deg mot sagbladet un-

f Tilpass skjæredybden til tykkelsen på ar-

beidsstykket. Det skal være mindre enn en

full tannhøyde synlig under arbeidsstykket.

fast med hånden eller over benet. Du må si-

viktig å feste arbeidsstykket godt for å mini-

av sagbladet eller hvis du mister kontrollen.

f Ta kun tak i elektroverktøyet på de isolerte

gripeflatene, hvis du utfører arbeid der inn-

satsverktøyet kan treffe på skjulte strøm-

ledninger. Kontakt med en spenningsføren-

de ledning setter også elektroverktøyets

metalldeler under spenning og fører til elek-

f Ved langsskjæring må du alltid bruke et an-

legg eller en rett kantføring. Dette forbedrer

skjærenøyaktigheten og reduserer mulighe-

ten til at sagbladet klemmer.

f Bruk alltid sagblad med rett størrelse og

med passende festehull (f. eks. stjerne-for-

met eller rund). Sagblad som ikke passer

sammen med sagens montasjedeler, går

urundt og fører til tap av kontrollen.

f Bruk aldri skadede eller gale sagblad-under-

lagsskiver eller -skruer. Sagblad-underlags-

skivene og -skruene ble spesielt konstruert

for denne sagen, slik at det oppnås en opti-

mal ytelse og driftssikkerhet.

f Årsaker til tilbakeslag og hvordan tilbake-

– Et tilbakeslag er en plutselig reaksjon fra et

sagblad som har hengt seg opp, klemt seg

fast eller er galt innrettet, og som fører til at

en ukontrollert sag løftes opp og beveger seg

ut av arbeidsstykket og i retning av brukeren.

– Hvis et sagblad henger seg opp eller klem-

mer seg fast i en sagespalte som lukkes, blok-

kerer sagen og motorkraften slår sagen tilba-

ke i retning av brukeren.

– Hvis et sagblad dreies galt eller rettes galt

opp i sagsnittet, kan tennene til bakre sag-

bladkant kile seg fast i overflaten til arbeids-

stykket, slik at sagbladet beveger seg ut av

sagespalten og sagen springer tilbake i ret-

Tilbakeslag er resultatet av gal eller feilaktig

bruk av sagen. Det kan unngås ved å følge eg-

nede sikkerhetstiltak som beskrevet neden-

med kroppen din. Ved et tilbakeslag kan sa-

gen rykke bakover, men brukeren kan beher-

ske tilbakeslagskreftene, hvis det ble utført

egnede sikkerhetstiltak.

f Hvis sagbladet blokkerer eller du avbryter

arbeidet, slår du av sagen og holder den ro-

lig i arbeidsstykket til sagbladet er stanset

helt. Forsøk aldri å fjerne sagen fra et ar-

beidsstykke eller trekke den bakover så

lenge sagbladet beveger seg eller det kan

oppstå et tilbakeslag. Finn og fjern årsaken

til blokkeringen av sagbladet.

f Hvis du vil starte en sag som står fast i ar-

beidsstykket igjen, sentrerer du sagbladet i

sagespalten og kontrollerer om sagtennene

ikke har kilt seg fast i arbeidsstykket. Hvis

sagbladet klemmer seg fast, kan det bevege

seg ut av arbeidsstykket eller forårsake et til-

bakeslag når sagen starter igjen.

f Støtt store plater for å redusere risikoen for

tilbakeslag fra et fastklemt sagblad. Store

plater kan bøyes av sin egen vekt. Platene må

støttes på begge sider, både i nærheten av

sagespalten og på kanten.

for smal sagespalte forårsaker sagblad med

butte eller galt opprettede tenner stor frik-

sjon, fastklemming av sagbladet eller tilbake-

OBJ_BUCH-755-003.book Page 113 Wednesday, December 16, 2009 9:18 AM114 | Norsk

f Trekk fast skjæredybde- og skjærevinkel-

innstillingene før sagingen. Hvis innstillinge-

ne forandrer seg i løpet av sagingen, kan sag-

bladet klemmes fast og det kan oppstå et

f Vær spesielt forsiktig ved «innstikkssaging»

i bestående vegger eller andre områder du

ikke kan se inn i. Det innstikkende sagbladet

kan blokkere ved saging i skjulte objekter og

sagen hvis det nedre vernedekselet ikke

kan beveges fritt og ikke stenger straks.

Klem og bind nedre vernedeksel aldri fast i

åpnet posisjon. Hvis sagen skulle falle ned

på bakken ved en feiltagelse, kan det nedre

vernedekselet bøyes. Åpne vernedekselet

med tilbaketrekkingsarmen og pass på at det

kan beveges fritt og ikke berører verken sag-

blad eller andre deler i alle skjærevinkler og

f Kontroller fjærens funksjon for nedre ver-

nedeksel. La sagen gjennomgå service før

bruk, hvis nedre vernedeksel og fjær ikke

virker feilfritt. Skadede deler, klebrige avlei-

ringer eller sponhauger medfører at nedre

vernedeksel reagerer forsinket.

f Åpne det nedre vernedekselet manuelt kun

ved spesielle snitt, som «innstikk- og vin-

kelsnitt». Åpne det nedre vernedekselet

med tilbaketrekkingsarmen og slipp den

når sagbladet er trengt inn i arbeidsstykket.

Ved alle andre typer saging må det nedre ver-

vet uten at nedre vernedeksel dekker over

sagbladet. Et ubeskyttet sagblad som fort-

satt roterer, beveger sagen i motsatt retning

av skjæreretningen og sager alt som er i vei-

en. Ta hensyn til tiden sagen fortsatt roterer

etter at den er slått av.

f Ikke grip inn i sponutkastet med hendene.

Du kan skades av de roterende delene.

f Bruk egnede detektorer til å finne skjulte

strøm-/gass-/vannledninger, eller spør hos

det lokale el-/gass-/vannverket. Kontakt

f Ikke bruk elektroverktøyet stasjonært. Det

er ikke beregnet til bruk med sagbord.

f Ikke bruk sagblad av HSS-stål. Slike sagblad

f Hold elektroverktøyet fast med begge hen-

der under arbeidet og sørg for å stå stødig.

Elektroverktøyet føres sikrere med to hen-

f Sikre arbeidsstykket. Et arbeidsstykke som

holdes fast med spenninnretninger eller en

skrustikke, holdes sikrere enn med hånden.

f Vent til elektroverktøyet er stanset helt før

du legger det ned. Innsatsverktøyet kan kile

seg fast og føre til at du mister kontrollen

over elektroverktøyet.

f Batteriet må ikke åpnes. Det er fare for kort-

Beskytt batteriet mot varme, f. eks.

også mot permanent solinnvirkning,

ild, vann og fuktighet. Det er fare for

f Ved skader og usakkyndig bruk av batteriet

kan det slippe ut damp. Tilfør frisk luft og

gå til lege hvis det oppstår helseproblemer.

Dampene kan irritere åndedrettsorganene.

f Bruk batteriet kun i kombinasjon med

Bosch el-verktøyet. Kun slik beskyttes batte-

riet mot farlig overbelastning.

f Bruk kun originale Bosch batterier med en

spenning som er angitt på typeskiltet til

elektroverktøyet ditt. Ved bruk av andre bat-

terier, f. eks. etterligninger, resirkulerte bat-

terier eller batterier fra andre produsenter,

er det fare for fysiske og materialle skader

hvis batteriene eksploderer.

OBJ_BUCH-755-003.book Page 114 Wednesday, December 16, 2009 9:18 AMNorsk | 115 Bosch Power Tools 1 609 929 T86 | (16.12.09) Funksjonsbeskrivelse

Les gjennom alle advarslene og an-

visningene. Feil ved overholdelsen

av advarslene og nedenstående an-

visninger kan medføre elektriske

støt, brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av maskinen,

og la denne siden være utbrettet mens du leser

Elektroverktøyet er beregnet til å utføre langs-

og tverrgående snitt på fast flate med rett skjæ-

ring og med gjæring i tre. Med tilsvarende sag-

blad kan det også sages ikke-jernholdige metal-

ler med tynne vegger, f. eks. profiler.

Det er ikke tillatt å bearbeide jernholdige metal-

Illustrerte komponenter

gjelder for bildet av elektroverktøyet på illustra-

1 Innkoblingssperre for på-/av-bryter

11 Vingeskrue for gjæringsvinkelforvalg

12 Vingeskrue for parallellanlegg

13 Skala gjæringsvinkel

29 Spennarm for skjæredybdeforvalg

*Illustrert eller beskrevet tilbehør inngår ikke i stan-

dard-leveransen. Det komplette tilbehøret finner du i

vårt tilbehørsprogram.

Støy-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til

Maskinens typiske A-bedømte støynivå er: Lyd-

trykknivå 95 dB(A); lydeffektnivå 106 dB(A).

Usikkerhet K=1,5 dB.

Totale svingningsverdier (vektorsum fra tre ret-

ninger) beregnet jf. EN 60745:

Svingningsemisjonsverdi a

Vibrasjonsnivået som er angitt i disse anvisnin-

gene er målt iht. en målemetode som er standar-

disert i EN 60745 og kan brukes til sammenlig-

ning av elektroverktøy med hverandre. Den

egner seg til en foreløbig vurdering av sving-

Det angitte svingningsnivået representerer de

hovedsakelige anvendelsene til elektroverktøy-

et. Men hvis elektroverktøyet brukes til andre

anvendelser, med avvikende innsatsverktøy eller

utilstrekkelig vedlikehold, kan svingningsnivået

avvike. Dette kan føre til en tydelig øking av

svingningsbelastningen over hele arbeidstids-

Til en nøyaktig vurdering av svingningsbelastnin-

gen skal det også tas hensyn til de tidene maski-

nen er slått av eller går, men ikke virkelig brukes.

OBJ_BUCH-755-003.book Page 115 Wednesday, December 16, 2009 9:18 AM116 | Norsk 1 609 929 T86 | (16.12.09) Bosch Power Tools Dette kan tydelig redusere svingningsbelastnin-

gen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av

brukeren mot svingningenes virkning, som for

eksempel: Vedlikehold av elektroverktøy og inn-

satsverktøy, holde hendene varme, organisere

Vi erklærer som eneansvarlig at produktet som

beskrives under «Tekniske data» stemmer over-

ens med følgende normer eller normative doku-

menter: EN 60745 jf. bestemmelsene i direktive-

ne 2004/108/EF, 2006/42/EF.

Tekniske underlag hos:

f Bruk kun ladeapparatene som er angitt på

tilbehørssiden. Kun disse ladeapparatene er

tilpasset til Litium-ion-batteriet som er inne-

bygget i elektroverktøyet.

Merk: Batteriet leveres delvis oppladet. For å si-

Cell Protection (ECP)» mot total utlading. Når

batteriet er utladet, kobles elektroverktøyet ut

med en beskyttelseskobling: Innsatsverktøyet

beveger seg ikke lenger.

Trykk etter automatisk utkobling av

elektroverktøyet ikke videre på på-/

av-bryteren. Batteriet kan ta skade.

Batteriet er utstyrt med en NTC-temperaturover-

peraturområdet mellom 0 °C og 45 °C. Slik

oppnås en lang levetid for batteriet.

Følg informasjonene om kassering.

– ved gjæringsvinkel 0°

– ved gjæringsvinkel 45°

Fjerning av batteriet

Batteriet 3 har to låsetrinn som skal hindre at

batteriet faller ut ved utilsiktet trykking av batte-

ri-opplåsingstasten 24. Så lenge batteriet er satt

inn i el-verktøyet, holdes det i posisjon av en

Til fjerning av batteriet 3 trykker du opplåsings-

tasten 24 og trekker batteriet bakover ut av elek-

troverktøyet. Ikke bruk makt.

Batteri-ladetilstandsindikator (kun for 3,0 Ah-

sikkerhetsgrunner kan ladetilstanden kun sjek-

kes når elektroverktøyet ikke går.

Trykk på tasten 31 for å vise ladetilstanden. Det-

te er også mulig når batteriet 3 er tatt ut.

Hvis det ikke lyser en LED etter trykking av tas-

ten 31 er batteriet defekt og må skiftes ut.

Innsetting/utskifting av sirkelsagblad

f Ta ut batteriet før alle arbeider på elektro-

f Bruk vernehansker ved montering av sag-

bladet. Ved berøring av sagbladet er det fare

f Bruk kun sagblad som tilsvarer de tekniske

dataene som er angitt i denne bruksanvis-

f Ikke bruk slipeskiver som innsatsverktøy.

En oversikt over anbefalte sagblad finner du bak

Demontering av sagbladet (se bilde A)

Til verktøyskifte legger du elektroverktøyet helst

på frontsiden av motorhuset.

– Trykk på spindel-låsetasten 14 og hold denne

– Sving vernedekselet 7 tilbake og hold det

– Ta spennflensen 21 og sagbladet 20 av fra

Montering av sagbladet (se bilde A)

Til verktøyskifte legger du elektroverktøyet helst

på frontsiden av motorhuset.

– Rengjør sagbladet 20 og alle spenndelene

– Sving vernedekselet 7 tilbake og hold det

– Sett sagbladet 20 på festeflensen19. Tenne-

nes skjæreretning (pilretning på sagbladet)

og dreieretningspilen på vernedekselet 7 må

– Sett spennflensen 21 på og skru spennskru-

en 22 inn i dreieretning o. Pass på riktig inn-

byggingsposisjon for festeflensen 19 og

– Trykk på spindel-låsetasten 14 og hold denne

f Ta ut batteriet før alle arbeider på elektro-

f Støv fra materialer som blyholdig maling, no-

en tresorter, mineraler og metall kan være

helsefarlige. Berøring eller innånding av støv

kan utløse allergiske reaksjoner og/eller ån-

dedrettssykdommer hos brukeren eller per-

soner som befinner seg i nærheten.

Kontinuerlig lys 3 x grønn

Kontinuerlig lys 2 x grønn

Kontinuerlig lys 1 x grønn

nasjon med tilsetningsstoffer til trebearbei-

Asbestholdig materiale må kun bearbeides av

– For å oppnå en sterk støvavsuging må

du bruke støvsugeren GAS 25/GAS 50/

GAS 50 M for tre eller GAS 50 MS for tre

og/eller mineralstøv sammen med dette

– Sørg for god ventilasjon av arbeidsplas-

– Det anbefales å bruke en støvmaske med

Følg ditt lands gyldige forskrifter for de mate-

rialene som skal bearbeides.

Rengjør avsugadapteren 26 regelmessig for å si-

behør). En oversikt over tilkobling til forskjellige

Ved avsuging av spesielt helsefarlig, kreftfrem-

f Ta ut batteriet før alle arbeider på elektro-

Innstilling av skjæredybden (se bilde C)

f Tilpass skjæredybden til tykkelsen på ar-

beidsstykket. Det skal være mindre enn en

full tannhøyde synlig under arbeidsstykket.

de trekker du sagen bort fra grunnplaten 6, for

en større skjæredybde trykker du sagen mot

grunnplaten 6. Innstill ønsket mål på skjæredyb-

deskalaen. Trekk spennarmen 29 fast igjen.

Spennkraften til spennarmen 29 kan justeres.

Skru da spennarmen 29 av og skru den på igjen

dreid minst 30° mot urviserne.

Innstilling av gjæringsvinkelen

Legg elektroverktøyet helst på frontsiden av ver-

Løsne vingeskruen 11. Sving sagen mot siden.

Innstill ønsket mål på skalaen 13. Skru vinge-

skruen 11 fast igjen.

Merk: Ved gjæringssnitt er skjæredybden min-

dre enn anvist verdi på skjæredybdeskalaen 28.

Snittmarkering 0° (9) viser sagbladets posisjon

Innsetting av batteriet

f Bruk kun original Bosch litium-ion-batterier

med en spenning som er angitt på typeskil-

tet til elektroverktøyet ditt. Bruk av andre

batterier kan medføre skader og brannfare.

Skyv det oppladede batteriet 3 forfra inn i foten

på elektroverktøyet. Trykk batteriet helt inn i fo-

teriet er sikkert låst.

Til igangsetting av elektroverktøyet trykker du

først på innkoblingssperren 1 og trykker deret-

ter inn på-/av-bryteren 2 og holder den trykt

Til utkobling av elektroverktøyet slipper du

En integrert utløpsbremse forkorter tiden sag-

bladet fortsetter å rotere etter at elektroverk-

Beskyttelse mot total utlading

Litium-ion-batteriet er beskyttet av «Electronic

Cell Protection (ECP)» mot total utlading. Når

batteriet er utladet, kobles elektroverktøyet ut

med en beskyttelseskobling: Innsatsverktøyet

beveger seg ikke lenger.

Beskytt sagbladet mot slag og støt.

Før elektroverktøyet jevnt og med svak frem-

skyvning i skjæreretningen. For sterk fremskyv-

ning reduserer innsatsverktøyenes levetid sterkt

og kan skade elektroverktøyet.

Sageffekten og skjærekvaliteten er vesentlig av-

hengig av tilstanden og tannformen på sagbla-

det. Bruk derfor kun skarpe sagblad som er eg-

net for materialet som skal bearbeides.

Riktig valg av sagblad retter seg etter tretype,

trekvalitet og om det er nødvendig med langsgå-

ende eller tverrgående snitt.

Ved langsgående snitt i furu oppstår lange, spi-

Bøk- og eikstøv er spesielt helsefarlig, pass der-

for på å arbeide med støvavsug.

Saging med parallellanlegg (se bilde D)

Parallellanlegg 8 muliggjør eksakte snitt langs

kanten av et arbeidsstykke, hhv. skjæring av like

Saging med hjelpeanlegg (se bilde E)

Til bearbeidelse av store arbeidsstykker eller til

skjæring av rette kanter kan du feste et brett el-

Heftbelegget forhindrer at føringsskinnen sklir

og skåner overflaten til arbeidsstykket. Sjiktet

på føringsskinnen gjør at elektroverktøyet glir

Sett sirkelsagen rett på føringsskinnen 33. Fest

føringsskinnen 33 med egnede spenninnretnin-

ger, f. eks. skrutvinger, slik på arbeidsstykket at

det smale benet på føringsskinnen 33 peker mot

Føringsskinnen 33 må ikke peke ut over siden

til arbeidsstykket som skal sages.

Slå på elektroverktøyet og før det jevnt og med

svak fremskyving i skjæreretningen.

Med forbindelsesstykket 34 kan to føringsskin-

ner settes sammen. Strammingen utføres med

OBJ_BUCH-755-003.book Page 119 Wednesday, December 16, 2009 9:18 AM120 | Norsk 1 609 929 T86 | (16.12.09) Bosch Power Tools Regler for optimal bruk av oppladbare

Beskytt batteriet mot fuktighet og vann.

på 0 °C til 45 °C. Ikke la batteriet f.eks. ligge i

Rengjør ventilasjonssprekkene på batteriet re-

gelmessig med en myk, ren og tørr pensel.

En vesentlig kortere driftstid etter oppladingen

er et tegn på at batteriet er oppbrukt og må skif-

Følg informasjonene om kassering.

Service og vedlikehold

Vedlikehold og rengjøring

f Ta batteriet ut av elektroverktøyet før alle

arbeider på elektroverktøyet utføres

(f. eks. vedlikehold, verktøyskifte osv.) hhv.

ved transport og oppbevaring. Det er fare

for skader hvis du trykker på på-/av-bryteren

f Hold elektroverktøyet og ventilasjonsspal-

tene alltid rene, for å kunne arbeide bra og

Vernedekselet må alltid bevege seg fritt og kun-

ne stenges automatisk. Hold derfor området

rundt vernedekselet alltid rent. Fjern støv og

spon ved å blåse gjennom med trykkluft eller

Ikke besjiktede sagblad kan beskyttes mot kor-

rosjon med et tynt sjikt syrefri olje. Fjern oljen

igjen før sagingen, slik at treet ikke blir flekkete.

Harpiks- eller limrester på sagbladet innskren-

ker snittkvaliteten. Rengjør derfor sagbladene

Hvis elektroverktøyet til tross for omhyggelige

produksjons- og kontrollmetoder en gang skulle

svikte, må reparasjonen utføres av et autorisert

serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger

må du oppgi det 10-sifrede produktnummeret

som er angitt på elektroverktøyets typeskilt.

Kundeservice og kunderådgivning

Kundeservice hjelper deg ved spørsmål om re-

parasjon og vedlikehold av produktet ditt og re-

servedelene. Deltegninger og informasjoner om

reservedeler finner du også under:

Bosch-kundeservice er gjerne til hjelp ved spørs-

mål om kjøp, bruk og innstilling av produkter og

Elektroverktøy, tilbehør og emballasje må leve-

res inn til miljøvennlig gjenvinning.

Ikke kast elektroverktøy i vanlig

Jf. det europeiske direktivet

2002/96/EF vedr. gamle elektris-

ke og elektroniske apparater og

tilpassingen til nasjonale lover må

gammelt elektroverktøy som ikke lenger kan

brukes samles inn og leveres inn til en miljø-

vennlig resirkulering.

Batterier/oppladbare batterier:

Ikke kast batterier i vanlig søp-

Defekte eller oppbrukte batterier må resirkule-
