det alligevel skulle ske, skylles med

– Har savklingen sat sig fast eller klemt sig

turovervågning, som kun tillader en opladning i

Savning med parallelanslag (se Fig. D)

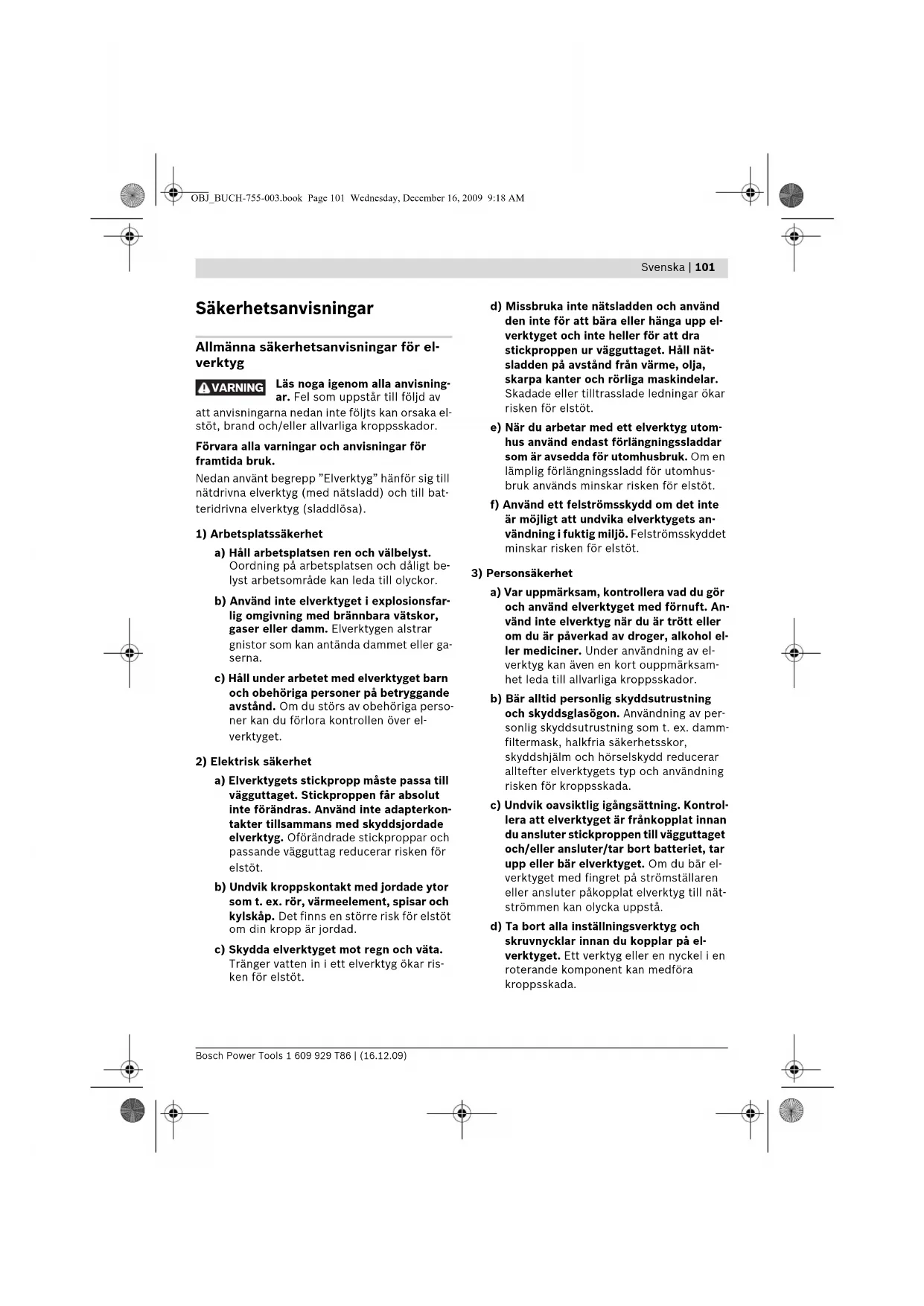

Allmänna säkerhetsanvisningar för el-

Läs noga igenom alla anvisning-

ar. Fel som uppstår till följd av

att anvisningarna nedan inte följts kan orsaka el-

stöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för

Nedan använt begrepp ”Elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till bat-

teridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen och dåligt be-

lyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfar-

lig omgivning med brännbara vätskor,

gaser eller damm. Elverktygen alstrar

gnistor som kan antända dammet eller ga-

c) Håll under arbetet med elverktyget barn

och obehöriga personer på betryggande

avstånd. Om du störs av obehöriga perso-

ner kan du förlora kontrollen över el-

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut

inte förändras. Använd inte adapterkon-

takter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och

passande vägguttag reducerar risken för

b) Undvik kroppskontakt med jordade ytor

som t. ex. rör, värmeelement, spisar och

kylskåp. Det finns en större risk för elstöt

om din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar ris-

d) Missbruka inte nätsladden och använd

den inte för att bära eller hänga upp el-

verktyget och inte heller för att dra

stickproppen ur vägguttaget. Håll nät-

sladden på avstånd från värme, olja,

skarpa kanter och rörliga maskindelar.

Skadade eller tilltrasslade ledningar ökar

e) När du arbetar med ett elverktyg utom-

hus använd endast förlängningssladdar

som är avsedda för utomhusbruk. Om en

lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte

är möjligt att undvika elverktygets an-

vändning i fuktig miljö. Felströmsskyddet

minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft. An-

vänd inte elverktyg när du är trött eller

om du är påverkad av droger, alkohol el-

ler mediciner. Under användning av el-

verktyg kan även en kort ouppmärksam-

het leda till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning

och skyddsglasögon. Användning av per-

sonlig skyddsutrustning som t. ex. damm-

filtermask, halkfria säkerhetsskor,

skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning

risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan

du ansluter stickproppen till vägguttaget

och/eller ansluter/tar bort batteriet, tar

upp eller bär elverktyget. Om du bär el-

verktyget med fingret på strömställaren

eller ansluter påkopplat elverktyg till nät-

strömmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och

skruvnycklar innan du kopplar på el-

verktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra

VARNING OBJ_BUCH-755-003.book Page 101 Wednesday, December 16, 2009 9:18 AM102 | Svenska

1 609 929 T86 | (16.12.09) Bosch Power Tools

e) Undvik onormala kroppsställningar. Se

till att du står stadigt och håller balan-

sen. I detta fall kan du lättare kontrollera

elverktyget i oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll hå-

ret, kläderna och handskarna på avstånd

från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av rote-

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning, se till att denna

är rätt monterade och används på kor-

rekt sätt. Användning av dammutsugning

minskar de risker damm orsakar.

4) Korrekt användning och hantering av el-

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre

och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare

får inte längre användas. Ett elverktyg

som inte kan kopplas in eller ur är farligt

och måste repareras.

c) Dra stickproppen ur vägguttaget och/el-

ler ta bort batteriet innan inställningar

utförs, tillbehörsdelar byts ut eller el-

verktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av el-

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av perso-

ner som inte är förtrogna med dess an-

vändning eller inte läst denna anvisning.

Elverktygen är farliga om de används av

e) Sköt elverktyget omsorgsfullt. Kontrolle-

ra att rörliga komponenter fungerar fel-

fritt och inte kärvar, att komponenter in-

te brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner på-

verkas menligt. Låt skadade delar repa-

reras innan elverktyget tas i bruk. Många

olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Om-

sorgsfullt skötta skärverktyg med skarpa

eggar kommer inte så lätt i kläm och går

g) Använd elverktyget, tillbehör, insats-

verktyg osv. enligt dessa anvisningar. Ta

hänsyn till arbetsvillkoren och arbetsmo-

menten. Om elverktyget används på ett

sätt som det inte är avsett för kan farliga

5) Omsorgsfull hantering och användning av

a) Ladda batterierna endast i de laddare

som tillverkaren rekommenderat. Om en

laddare som är avsedd för en viss typ av

batterier används för andra batterityper

finns risk för brand.

b) Använd endast batterier som är avsedda

för aktuellt elverktyg. Används andra bat-

terier finns risk för kroppsskada och

c) Håll gem, mynt, nycklar, spikar, skruvar

och andra små metallföremål på avstånd

från reservbatterier för att undvika en

bygling av kontakterna. En kortslutning

av batteriets kontakter kan leda till bränn-

d) Om batteriet används på fel sätt finns

risk för att vätska rinner ur batteriet.

Undvik kontakt med vätskan. Vid oav-

siktlig kontakt spola med vatten. Om

vätska kommer i kontakt med ögonen

uppsök dessutom läkare. Batterivätskan

kan medföra hudirritation och brännska-

a) Låt endast kvalificerad fackpersonal re-

parera elverktyget och endast med origi-

nalreservdelar. Detta garanterar att el-

verktygets säkerhet upprätthålls.

OBJ_BUCH-755-003.book Page 102 Wednesday, December 16, 2009 9:18 AMSvenska | 103

Bosch Power Tools 1 609 929 T86 | (16.12.09)

Säkerhetsanvisningar för cirkelsågar

f FARA: Håll händerna på betryggande av-

stånd från sågområdet och sågklingan. Håll

andra handen på stödhandtaget eller mo-

torhuset. Om båda händerna hålls på sågen

kan de inte skadas av sågklingan.

f För inte in handen under arbetsstycket.

Klingskyddet kan under arbetsstycket inte

skydda handen mot sågklingan.

f Anpassa sågdjupet till arbetsstyckets tjock-

lek. Den synliga delen av en tand under ar-

betsstycket måste vara mindre än en hel

f Arbetsstycket som ska sågas får aldrig hål-

las i handen eller över benen. Säkra arbets-

stycket på ett stabilt stöd. Det är viktigt att

arbetsstycket hålls fast ordentligt för undvi-

kande av kontakt med kroppen, inklämning

av sågklinga eller förlorad kontroll över så-

f Håll fast elverktyget endast vid de isolerade

handtagen när arbeten utförs på ställen där

insatsverktyget kan skada dolda elledning-

ar. Om elverktyget kommer i kontakt med en

spänningsförande ledning sätts elverktygets

metalldelar under spänning som sedan leder

f Vid längsriktad sågning ska alltid ett anslag

eller en rak kantstyrning användas. Detta

förbättrar snittnoggrannheten och minskar

risken för att sågklingan kommer i kläm.

f Använd alltid sågklingor i rätt storlek och

med lämpligt infästningshål (t. ex. i stjärn-

form eller runt). Sågklingor som inte passar

till sågens monteringskomponenter roterar

orunt och leder till att kontrollen förloras

f Använd aldrig skadade eller felaktiga un-

derläggsbrickor eller skruvar för sågkling-

an. Underläggsbrickorna och skruvarna för

sågklingan har konstruerats speciellt för den-

na såg och har då optimal effekt och driftsä-

f Orsaker för och eliminering av bakslag:

– Ett bakslag är en plötslig reaktion hos en

sågklinga som hakat upp sig, klämts fast eller

är fel inriktad och som leder till att sågen

okontrollerat lyfts upp ur arbetsstycket och

kastas mot användaren.

– Om sågklingan hakar upp sig eller kläms

fast i sågspåret som går ihop, kommer kling-

an att blockera varefter motorkraften kastar

sågen i riktning mot användaren.

– Om sågklingan snedvrids i sågspåret eller

är fel inriktad, kan tänderna på sågklingans

bakre kant haka upp sig i arbetsstyckets yta

varvid sågklingan går ur sågspåret och hop-

par bakåt mot användaren.

Ett bakslag är följden av felaktig användning

av sågen. Detta kan undvikas genom skydds-

åtgärder som beskrivs nedan.

f Håll stadigt i sågen med båda händerna och

håll armarna i ett läge som möjliggör att hål-

la stånd mot de bakslagskrafter som even-

tuellt uppstår. Stå alltid på sidan om såg-

klingan; håll aldrig sågklingan i linje med

kroppen. Vid ett bakslag kan sågen hoppa

bakåt men användaren kan behärska bak-

slagskraften om lämpliga åtgärder vidtagits.

f Om sågklingan kommer i kläm eller arbetet

avbryts, koppla från sågen och håll såg-

klingan i arbetsstycket tills den stannat full-

ständigt. Försök aldrig dra sågen ur arbets-

stycket eller bakåt så länge sågklingan

roterar eller risk finns för att bakslag upp-

står. Lokalisera och åtgärda orsaken för in-

klämning av sågklingan.

f Vill du återstarta en såg som sitter i arbets-

stycket centrera sågklingan i sågspåret och

kontrollera att sågklingans tänder inte ha-

kat upp sig i arbetsstycket. Är sågklingan in-

klämd kan den gå upp ur arbetsstycket eller

orsaka bakslag vid återstart av sågen.

f Stöd stora skivor för att reducera risken för

ett bakslag till följd av inklämd sågklinga.

Stora och tunga skivor kan böjas ut. Skivorna

måste därför stödas på båda sidorna både i

närheten av sågspåret och vid skivans kanter.

OBJ_BUCH-755-003.book Page 103 Wednesday, December 16, 2009 9:18 AM104 | Svenska

1 609 929 T86 | (16.12.09) Bosch Power Tools

f Använd inte oskarpa eller skadade sågkling-

or. Sågklingor med oskarpa eller fel inriktade

tänder medför till följd av ett för smalt såg-

spår ökad friktion, inklämning av sågklingan

f Före sågning påbörjas dra stadigt fast in-

ställningsanordningarna för sågdjup och

snittvinkel. Om inställningarna förändras un-

der sågning kan sågklingan klämmas fast och

f Var speciellt försiktig vid ”fickkapning” i

väggar eller andra dolda områden. Den in-

trängande sågklingan kan blockera vid såg-

ning i dolda objekt och förorsaka bakslag.

f Kontrollera innan sågen används att det

undre klingskyddet stänger felfritt. Sågen

får inte tas i bruk om det undre klingskyd-

det inte är fritt rörligt och inte stängs ome-

delbart. Kläm eller bind inte fast det undre

klingskyddet i öppet läge. Om sågen av

misstag faller ner på golvet kan det undre

klingskyddet deformeras. Öppna klingskyd-

det med återdragningsspaken och kontrolle-

ra att det är fritt rörligt och att det vid alla

snittvinklar och snittdjup varken berör såg-

klingan eller andra delar.

f Kontrollera funktionen på fjädern till det

undre klingskyddet. Låt sågen repareras

innan den tas i bruk om undre klingskyddet

eller fjädern inte fungerar felfritt. Skadade

delar, klibbiga avlagringar eller anhopning av

spån kan hindra det undre klingskyddets rö-

f Öppna det undre klingskyddet för hand en-

dast vid speciella snitt som t.ex. ”insågning

och vinkelsnitt”. Öppna det undre kling-

skyddet med återdragningsspaken och

släpp den så fort sågklingan gått in i arbets-

stycket. Vid all annan sågning måste det und-

re klingskyddet fungera automatiskt.

f Se till att sågklingan skyddas av det undre

klingskyddet när sågen läggs bort på ar-

betsbänk eller golv. En oskyddad och rote-

rande sågklinga förflyttar sågen bakåt och

kan såga allt som är i vägen. Beakta även så-

f För inte in händerna i spånutkastet. Risk

finns för att roterande delar skadar händer-

f Arbeta inte med sågen över huvudet. I detta

fall finns ingen möjlighet att kontrollera el-

verktygets styrning.

f Använd lämpliga detektorer för lokalisering

av dolda försörjningsledningar eller konsul-

tera lokalt distributionsföretag. Kontakt

med elledningar kan förorsaka brand och el-

stöt. En skadad gasledning kan leda till ex-

plosion. Borrning i vattenledning kan förorsa-

f Elverktyget får inte användas stationärt. Så-

gen är inte konstruerad för drift på sågbord.

f Använd inte sågklingor i HSS-stål. Dessa

sågklingor kan lätt brytas sönder.

f Såga inte järnmetaller. Glödande spån kan

antända utsuget damm.

f Håll i elverktyget med båda händerna under

arbetet och se till att du står stadigt. El-

verktyget kan styras säkrare med två händer.

f Säkra arbetsstycket. Ett arbetsstycke som

är fastspänt i en uppspänningsanordning el-

ler ett skruvstycke hålls säkrare än med han-

f Vänta tills elverktyget stannat helt innan du

lägger bort det. Insatsverktyget kan haka

upp sig och leda till att du kan förlora kon-

trollen över elverktyget.

f Öppna inte batterimodulen. Detta kan leda

Skydda batterimodulen mot hög vär-

me som t. ex. längre solbestrålning,

eld, vatten och fukt. Explosionsrisk fö-

f I skadad eller felanvänd batterimodul kan

ångor uppstå. Tillför friskluft och uppsök lä-

kare vid åkommor. Ångorna kan leda till irri-

tation i andningsvägarna.

f Använd batteriet endast med Bosch elverk-

tyget. Detta skyddar batteriet mot farlig

OBJ_BUCH-755-003.book Page 104 Wednesday, December 16, 2009 9:18 AMSvenska | 105 Bosch Power Tools 1 609 929 T86 | (16.12.09) f Använd endast originalbatterier från Bosch

med den spänning som anges på elverkty-

gets typskylt. Om andra batterier används,

t. ex. kopierade batterier, renoverade batte-

rier eller batterier av främmande fabrikat,

finns risk för att batteriet exploderar och or-

sakar person- och materialskador.

Funktionsbeskrivning

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att an-

visningarna nedan inte följts kan or-

saka elstöt, brand och/eller allvarli-

Fäll upp sidan med illustration av elverktyget

och håll sidan uppfälld när du läser bruksanvis-

Ändamålsenlig användning

Elverktyget är avsett för längs- och tvärsågning i

rak vinkel och geringsvinkel i trä med arbets-

stycket på fast underlag. Med lämpliga sågkling-

or kan även tunna icke-järnmetaller t. ex. profi-

Sågen får inte användas för sågning av järnme-

Illustrerade komponenter

Numreringen av komponenterna hänvisar till il-

lustration av elverktyget på grafiksida.

1 Inkopplingsspärr för strömställaren Till/Från

2 Strömställare Till/Från

5 Justerarm för pendlande klingskydd

7 Pendlande klingskydd

9 Märkning av snittlinje 0°

10 Märkning av snittlinje 45°

11 Vingskruv för geringsvinkelförval

12 Vingskruv för parallellanslag

13 Skala för geringsvinkel

15 Stödhandtag (isolerad greppyta)

23 Markeringar på klingskyddet

24 Batterimodulens upplåsningsknapp

25 Fästskruv för utsugningsadapter

29 Spännspak för sågdjupsförval

31 Knapp för indikering av laddtillstånd*

34 Förbindelsestycke*

*I bruksanvisningen avbildat och beskrivet tillbehör

ingår inte i standardleveransen. I vårt tillbehörspro-

gram beskrivs allt tillbehör som finns.

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall:

Ljudtrycksnivå 95 dB(A); ljudeffektnivå

106 dB(A). Onoggrannhet K=1,5 dB.

Totala vibrationsvärden (vektorsumma ur tre

riktningar) framtaget enligt EN 60745:

Vibrationsemissionsvärde a

Mätningen av den vibrationsnivå som anges i

denna anvisning har utförts enligt en mätmetod

som är standardiserad i EN 60745 och kan an-

vändas vid jämförelse av olika elverktyg. Mät-

metoden är även lämplig för preliminär bedöm-

ning av vibrationsbelastningen.

OBJ_BUCH-755-003.book Page 105 Wednesday, December 16, 2009 9:18 AM106 | Svenska 1 609 929 T86 | (16.12.09) Bosch Power Tools Den angivna vibrationsnivån representerar den

huvudsakliga användningen av elverktyget. Om

däremot elverktyget används för andra ändamål

och med andra insatsverktyg eller inte underhål-

lits ordentligt kan vibrationsnivån avvika. Härvid

kan vibrationsbelastningen under arbetsperio-

För en exakt bedömning av vibrationsbelast-

ningen bör även de tider beaktas när elvektyget

är frånkopplat eller är igång men inte används.

Detta reducerar tydligt vibrationsbelastningen

för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda

operatören mot vibrationernas inverkan t.ex.:

underhåll av elverktyget och insatsverktygen, att

hålla händerna varma, organisation av arbetsför-

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att

denna produkt som beskrivs i ”Tekniska data”

överensstämmer med följande normer och nor-

mativa dokument: EN 60745 enligt bestämmel-

serna i direktiven 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation finns hos:

D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen12.11.2009 Montage

f Använd endast de laddare som anges på till-

behörssidan. Endast denna typ av laddare är

anpassad till det litium-jonbatteri som an-

vänds i elverktyget.

Anvisning: Batterimodulen levereras ofullstän-

digt uppladdad. För full effekt ska batterimodu-

len före första användningen laddas upp i ladda-

Litium-jonbatteriet kan när som helst laddas

upp eftersom detta inte påverkar livslängden.

Batteriet skadas inte om laddning avbryts.

Litium-jonbatteriet är med ”Electronic Cell Pro-

tection (ECP)” skyddad mot djupurladdning. Vid

urladdat batteri kopplar skyddskopplingen från

elverktyget: Insatsverktyget roterar inte längre.

Undvik att trycka på strömställaren

Till/Från efter en automatisk från-

koppling av elverktyget. Batteriet kan skadas.

– vid geringsvinkel 0°

– vid geringsvinkel 45°

max. sågklingsdiameter

min. sågklingsdiameter

kg 4,1 Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan va-riera. Dr. Egbert Schneider

Bosch Power Tools 1 609 929 T86 | (16.12.09)

Batterimodulen är försedd med en NTC-tempe-

raturövervakning som endast tillåter uppladd-

ning inom ett temperaturområde mellan 0 °C

och 45 °C. Härvid uppnår batterimodulen en

Beakta anvisningarna för avfallshantering.

Borttagning av batteriet

Batterimodulen 3 är försedd med två låssteg

som hindrar batterimodulen från att falla ut om

dess upplåsningsknapp 24 oavsiktligt trycks.

När batterimodulen är insatt i elverktyget hålls

den med en fjäder i rätt läge.

Ta bort batterimodulen 3 genom att trycka på

upplåsningsknappen 24 och dra sedan batteri-

modulen bakåt ur elverktyget. Bruka inte våld.

Batteriets laddningsindikering (endast för

3,0 Ah batteri) (se bild F)

De tre gröna lysdioderna i batterimodulens dis-

play 32 visar batterimodulens laddningstillstånd

3. Av säkerhetsskäl kan laddningstillståndet av-

frågas endast när elverktyget är frånkopplat.

Tryck knappen 31 för att visa laddningstillstån-

det. Detta kan ske även när batterimodulen 3 är

Om ingen lysdiod tänds när knappen 31 trycks

ned, är batterimodulen defekt och måste bytas

Insättning och byte av sågklinga

f Innan åtgärder utförs på elverktyget ska

batterimodulen tas ut.

f Använd skyddshandskar vid montering av

sågklingan. Om sågklingan berörs finns risk

f Använd endast såkglingor som motsvarar i

instruktionsboken angivna specifikationer.

f Slipskivor får absolut inte användas för såg-

En översikt av rekommenderade sågklingor finns

i slutet av denna bruksanvisning.

Demontering av sågklinga (se bild A)

Vi rekommenderar att vid verktygsbyte ställa el-

verktyget att stå på motorhusets framsida.

– Tryck ned spindellåsknappen 14 och håll den

f Spindellåsknappen 14 får manövreras en-

dast när sågspindeln står stilla. I annat fall

kan elverktyget skadas.

– Skruva med sexkantnyckeln 16 bort spänn-

skruven 22 i rotationsriktning n.

– Sväng det pendlande klingskyddet 7 bakåt

– Ta bort spännflänsen 21 och sågklingan 20

från sågspindeln 18.

Montering av sågklinga (se bild A)

Vi rekommenderar att vid verktygsbyte ställa el-

verktyget att stå på motorhusets framsida.

– Rengör sågklingan 20 och alla delar som skall

– Sväng det pendlande klingskyddet 7 bakåt

– Placera sågklingan 20 på stödflänsen 19.

Tändernas sågriktning (se pilen på sågkling-

an) och rotationspilen på pendlande kling-

skyddet 7 måste stämma överens.

– Lägg upp spännflänsen 21 och skruva in

spännskruven 22 i rotationsriktning o. Kon-

trollera att stödflänsen 19 och spännflänsen

21 är monterade i rätt läge.

– Tryck ned spindellåsknappen 14 och håll den

– Dra med sexkantnyckeln 16 fast spännskru-

ven 22 i rotationsriktning o. Åtdragningsmo-

mentet bör vara 6–9 Nm vilket motsvarar ma-

nuell åtdragning plus ¼ varv eller 3

skalstreck på markeringen 23 på klingskyd-

Permanent ljus 3 gröna

Permanent ljus 2 gröna

f Innan åtgärder utförs på elverktyget ska

batterimodulen tas ut.

f Dammet från material som t. ex. blyhaltig

målning, vissa träslag, mineraler och metall

kan vara hälsovådligt. Beröring eller inand-

ning av dammet kan orsaka allergiska reaktio-

ner och/eller andningsbesvär hos använda-

ren eller personer som uppehåller sig i

Vissa damm från ek eller bok anses vara can-

cerogena, speciellt då i förbindelse med till-

satsämnen för träbehandling (kromat, trä-

konserveringsmedel). Endast yrkesmän får

bearbeta asbesthaltigt material.

– För god dammutsugning använd tillsam-

mans med elverktyget en dammsugare

GAS 25/GAS 50/GAS 50 M för trä eller

GAS 50 MS för trä och/eller mineral-

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i fil-

Beakta de föreskrifter som i aktuellt land gäl-

ler för bearbetat material.

Montering av utsugningsadapter (se bild B)

Säkra utsugningsadaptern 26 med fästskruven

sugningskanalen kan i annat fall täppas till.

f Till utsugningsadaptern får en dammsäck

inte anslutas. Risk finns att utsugningssyste-

Koppla utsugningsslangen 27 till en dammsuga-

re (tillbehör). En översikt över hur slangen kopp-

las till olika dammsugare lämnas i slutet av den-

Dammsugaren måste vara lämplig för det mate-

rial som ska bearbetas.

Använd för utsugning av hälsovådligt och can-

cerframkallande eller torrt damm en special-

f Innan åtgärder utförs på elverktyget ska

batterimodulen tas ut.

Inställning av sågdjup (se bild C)

f Anpassa sågdjupet till arbetsstyckets tjock-

lek. Den synliga delen av en tand under ar-

betsstycket måste vara mindre än en hel tand.

Lossa spännspaken 29. För att minska sågdju-

pet dra bort sågen från bottenplattan 6, för att

öka sågdjupet tryck sågen mot bottenplattan 6.

Ställ in önskat mått på sågdjupsskalan. Dra åter

fast spännspaken 29.

Spännspakens 29 fastspänningskraft kan juste-

ras. Skruva bort spännspaken 29 och skruva åter

fast efter det den förskjutits minst 30° moturs.

Inställning av geringsvinkel

Vi rekommenderar att ställa elverktyget att stå

på klingskyddets 4 framsida.

Lossa vingskruven 11. Sväng sågen åt sidan.

Ställ in önskat mått på skalan 13. Dra åter fast

Anvisning: Vid geringssnitt är sågdjupet mindre

än vad som visas på sågdjupsskalan 28.

Märkning av snittlinje

Märkningen 0° (9) visar sågklingans läge vid rät-

vinklig sågning. Märkningen 45° (10) visar såg-

klingans läge vid 45° sågning.

För måttriktig sågning placera cirkelsågen på ar-

betsstycket som bilden visar. Provsåga. 0° 45° 45°0°

OBJ_BUCH-755-003.book Page 108 Wednesday, December 16, 2009 9:18 AMSvenska | 109

Bosch Power Tools 1 609 929 T86 | (16.12.09)

Insättning av batterimodul

f Använd endast original Bosch litiumjonbat-

terier med den spänning som anges på el-

verktygets typskylt. Används andra batterier

finns risk för kropsskada och brand.

Skjut in uppladdad batterimodul 3 framifrån i el-

verktygets fot. Tryck fullständigt in batterimodu-

len i foten tills det röda strecket inte längre är

synligt och batterimodulen är säkert låst.

För start av elverktyget tryck först på inkopp-

lingsspärren 1 och därefter på strömställaren

Till/Från 2 och håll den nedtryckt.

För frånkoppling av elverktyget släpp strömstäl-

Anvisning: Av säkerhetsskäl kan elverktygets

strömställare Till/Från 2 inte låsas, utan måste

under drift hållas nedtryckt.

En integrerad utlöpsbroms förkortar sågkling-

ans eftergång vid frånkoppling av elverktyget.

Djupurladdningsskydd

Litium-jonbatteriet är med ”Electronic Cell Pro-

tection (ECP)” skyddad mot djupurladdning. Vid

urladdat batteri kopplar skyddskopplingen från

elverktyget: Insatsverktyget roterar inte längre.

Skydda sågklingorna mot stötar och slag.

För elverktyget jämnt och med lätt frammatning

i skärriktningen. En för kraftig frammatning re-

ducerar betydligt elverktygets livslängd och kan

dessutom skada elverktyget.

Sågeffekten och snittkvaliteten är i hög grad be-

roende av klingans tillstånd och tändernas form.

Använd därför endast skarpa och för aktuellt

material lämpliga sågklingor.

Vid val av sågklinga ta hänsyn till träslag, träkva-

litet och om sågning ska utföras på längden eller

Vid längdsnitt i gran uppstår långa spån i spiral-

Damm från bok och ek är speciellt hälsovådligt;

använd därför dammutsugning för bearbetning

Sågning med parallellanslag (se bild D)

Med parallellanslaget 8 kan exakta snitt utföras

längs arbetsstyckets kant och lister med lika

Sågning med hjälpanslag (se bild E)

För bearbetning av stora arbetsstycken eller vid

sågning av raka kanter kan en bräda eller en list

fästas på arbetsstycket som hjälpanslag och cir-

kelsågen med bottenplattan sedan föras längs

Sågning med styrskena (se bild G)

Med hjälp av styrskenan 33 kan linjär sågning ut-

Anvisning: Använd styrskenan 33 endast för rät-

vinkliga snitt. Vid geringssnitt finns risk för att

styrskenan 33 skadas.

Vidhäftningsbeläggningen förhindrar att styr-

skenan förskjuts och skonar samtidigt arbets-

styckets yta. Styrskenans beläggning underlät-

tar elverktygets glidning.

Lägg upp cirkelsågen direkt på styrskenan 33.

Fäst styrskenan 33 med lämpliga uppspännings-

anordningar, t. ex. skruvtvingar på arbetsstycket

så att styrskenans 33 smala ben ligger mot såg-

Styrskenan 33 får inte stå över arbetsstyckets

Koppla på elverktyget och mata fram det i snitt-

riktningen med jämn och låg kraft.

Med förbindelsestycket 34 kan två styrskenor

fogas ihop. Inspänning sker med de fyra skruvar

som finns i förbindelsestycket.

OBJ_BUCH-755-003.book Page 109 Wednesday, December 16, 2009 9:18 AM110 | Svenska 1 609 929 T86 | (16.12.09) Bosch Power Tools Anvisningar för korrekt hantering av batteri-

Skydda batterimodulen mot fukt och vatten.

Batterimodulen får endast lagras inom ett tem-

peraturområde mellan 0 °C och 45 °C. Låt där-

för inte batterimodulen t. ex. på sommaren ligga

Rengör vid tillfälle batterimodulens ventilations-

öppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort

tyder det på att batterierna är förbrukade och

måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Underhåll och service

Underhåll och rengöring

f Ta bort batterimodulen innan åtgärder ut-

förs på elverktyget samt före transport och

lagring. Om strömställaren Till/Från oavsikt-

ligt påverkas finns risk för personskada.

f Håll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

Pendlande klingskyddet måste alltid vara fritt

rörligt och stänga automatiskt. Håll därför områ-

det kring pendlande klingskyddet rent. Avlägsna

damm och spån genom renblåsning med tryck-

luft eller med en pensel.

Sågklingor utan beläggning kan skyddas mot

korrosion med ett tunt skikt syrafri olja. Innan

klingan används ska oljan torkas av då den kan

alstra fläckar på trävirket.

Harts- och limrester på sågklingan nedsätter

snittkvaliteten. Rengör sågklingorna genast ef-

ter avslutad användning.

Om i elverktyget trots exakt tillverkning och

sträng kontroll störning skulle uppstå, bör repa-

ration utföras av auktoriserad serviceverkstad

för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbe-

ställningar det 10-siffriga produktnumret som

finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande re-

paration och underhåll av produkter och reserv-

delar. Sprängskissar och informationer om re-

servdelar lämnas även på adressen:

Bosch kundkonsultgruppen hjälper gärna när

det gäller frågor beträffande köp, användning

och inställning av produkter och tillbehör.

Elverktyg, tillbehör och förpackning ska omhän-

dertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsav-

Enligt europeiska direktivet

2002/96/EG för kasserade elek-

triska och elektroniska apparater

och dess modifiering till nationell

rätt måste obrukbara elverktyg omhändertas se-

parat och på miljövänligt sätt lämnas in för åter-

Sekundär-/primärbatterier:

Förbrukade batterier får inte

slängas i hushållsavfall och

inte heller i eld eller vatten.

Batterierna ska samlas för

återvinning eller omhändertas

på miljövänligt sätt.

Endast för EU-länder:

Defekta eller förbrukade batterier måste enligt

direktivet 2006/66/EG omhändertas för återvin-

Ändringar förbehålles.

Det nedenstående anvendte uttrykket «elektro-

Du kan skades av de roterende delene.

Opplading av batteriet

på frontsiden av motorhuset.

på frontsiden av motorhuset.

Fest avsugadapteren 26 med festeskruen 25 på

På avsugadapteren 26 kan en avsugslange med

ende eller tverrgående snitt.

Ärge visake akusid/patareisid
