BEDIENUNGSANLEITUNG GKS 18VLi BOSCH

de Originalbetriebsanleitung

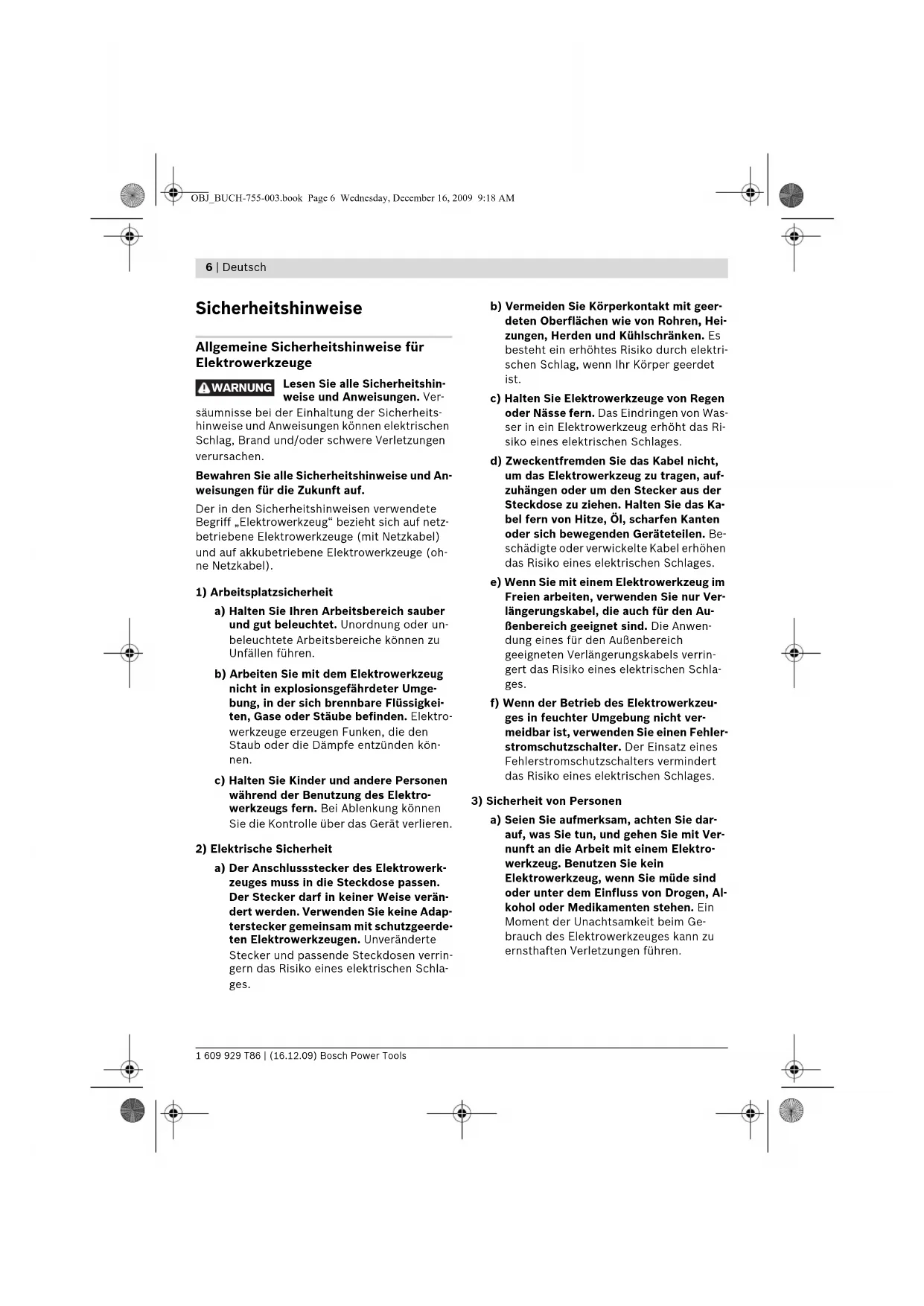

Allgemeine Sicherheitshinweise für

Lesen Sie alle Sicherheitshin-

weise und Anweisungen. Ver-

säumnisse bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

Bewahren Sie alle Sicherheitshinweise und An-

weisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete

Begriff „Elektrowerkzeug“ bezieht sich auf netz-

betriebene Elektrowerkzeuge (mit Netzkabel)

und auf akkubetriebene Elektrowerkzeuge (oh-

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder un-

beleuchtete Arbeitsbereiche können zu

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flüssigkei-

ten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden kön-

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektro-

werkzeugs fern. Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verän-

dert werden. Verwenden Sie keine Adap-

terstecker gemeinsam mit schutzgeerde-

ten Elektrowerkzeugen. Unveränderte

Stecker und passende Steckdosen verrin-

gern das Risiko eines elektrischen Schla-

b) Vermeiden Sie Körperkontakt mit geer-

deten Oberflächen wie von Rohren, Hei-

zungen, Herden und Kühlschränken. Es

besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Was-

ser in ein Elektrowerkzeug erhöht das Ri-

siko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, auf-

zuhängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das Ka-

bel fern von Hitze, Öl, scharfen Kanten

oder sich bewegenden Geräteteilen. Be-

schädigte oder verwickelte Kabel erhöhen

das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver-

längerungskabel, die auch für den Au-

ßenbereich geeignet sind. Die Anwen-

dung eines für den Außenbereich

geeigneten Verlängerungskabels verrin-

gert das Risiko eines elektrischen Schla-

f) Wenn der Betrieb des Elektrowerkzeu-

ges in feuchter Umgebung nicht ver-

meidbar ist, verwenden Sie einen Fehler-

stromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar-

auf, was Sie tun, und gehen Sie mit Ver-

nunft an die Arbeit mit einem Elektro-

werkzeug. Benutzen Sie kein

Elektrowerkzeug, wenn Sie müde sind

oder unter dem Einfluss von Drogen, Al-

kohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Ge-

brauch des Elektrowerkzeuges kann zu

ernsthaften Verletzungen führen.

WARNUNG OBJ_BUCH-755-003.book Page 6 Wednesday, December 16, 2009 9:18 AMDeutsch | 7

Bosch Power Tools 1 609 929 T86 | (16.12.09)

b) Tragen Sie persönliche Schutzausrüs-

tung und immer eine Schutzbrille. Das

Tragen persönlicher Schutzausrüstung,

wie Staubmaske, rutschfeste Sicherheits-

schuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeu-

ges, verringert das Risiko von Verletzun-

c) Vermeiden Sie eine unbeabsichtigte In-

betriebnahme. Vergewissern Sie sich,

dass das Elektrowerkzeug ausgeschaltet

ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es auf-

nehmen oder tragen. Wenn Sie beim Tra-

gen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät einge-

schaltet an die Stromversorgung anschlie-

ßen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek-

trowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehen-

den Geräteteil befindet, kann zu Verlet-

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situati-

onen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden Tei-

len. Lockere Kleidung, Schmuck oder lan-

ge Haare können von sich bewegenden

Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet

werden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub ver-

4) Verwendung und Behandlung des Elektro-

a) Überlasten Sie das Gerät nicht. Verwen-

den Sie für Ihre Arbeit das dafür be-

stimmte Elektrowerkzeug. Mit dem pas-

senden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leis-

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder aus-

schalten lässt, ist gefährlich und muss

c) Ziehen Sie den Stecker aus der Steckdo-

se und/oder entfernen Sie den Akku, be-

vor Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Gerät

weglegen. Diese Vorsichtsmaßnahme ver-

hindert den unbeabsichtigten Start des

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin-

dern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen

Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche

Teile einwandfrei funktionieren und

nicht klemmen, ob Teile gebrochen oder

so beschädigt sind, dass die Funktion

des Elektrowerkzeuges beeinträchtigt

ist. Lassen Sie beschädigte Teile vor dem

Einsatz des Gerätes reparieren. Viele Un-

fälle haben ihre Ursache in schlecht ge-

warteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten

verklemmen sich weniger und sind leich-

OBJ_BUCH-755-003.book Page 7 Wednesday, December 16, 2009 9:18 AM8 | Deutsch

1 609 929 T86 | (16.12.09) Bosch Power Tools

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entspre-

chend diesen Anweisungen. Berücksich-

tigen Sie dabei die Arbeitsbedingungen

und die auszuführende Tätigkeit. Der Ge-

brauch von Elektrowerkzeugen für andere

als die vorgesehenen Anwendungen kann

zu gefährlichen Situationen führen.

5) Verwendung und Behandlung des Akku-

a) Laden Sie die Akkus nur in Ladegeräten

auf, die vom Hersteller empfohlen wer-

den. Für ein Ladegerät, das für eine be-

stimmte Art von Akkus geeignet ist, be-

steht Brandgefahr, wenn es mit anderen

Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehe-

nen Akkus in den Elektrowerkzeugen.

Der Gebrauch von anderen Akkus kann zu

Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku

fern von Büroklammern, Münzen,

Schlüsseln, Nägeln, Schrauben oder an-

deren kleinen Metallgegenständen, die

eine Überbrückung der Kontakte verur-

sachen könnten. Ein Kurzschluss zwi-

schen den Akkukontakten kann Verbren-

nungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssig-

keit aus dem Akku austreten. Vermeiden

Sie den Kontakt damit. Bei zufälligem

Kontakt mit Wasser abspülen. Wenn die

Flüssigkeit in die Augen kommt, nehmen

Sie zusätzlich ärztliche Hilfe in An-

spruch. Austretende Akkuflüssigkeit kann

zu Hautreizungen oder Verbrennungen

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit

des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Kreissägen

f GEFAHR: Kommen Sie mit Ihren Händen

nicht in den Sägebereich und an das Säge-

blatt. Halten Sie mit Ihrer zweiten Hand den

Zusatzgriff oder das Motorgehäuse. Wenn

beide Hände die Säge halten, können diese

vom Sägeblatt nicht verletzt werden.

f Greifen Sie nicht unter das Werkstück. Die

Schutzhaube kann Sie unter dem Werkstück

nicht vor dem Sägeblatt schützen.

f Passen Sie die Schnitttiefe an die Dicke des

Werkstücks an. Es sollte weniger als eine

volle Zahnhöhe unter dem Werkstück sicht-

f Halten Sie das zu sägende Werkstück nie-

mals in der Hand oder über dem Bein fest.

Sichern Sie das Werkstück an einer stabilen

Aufnahme. Es ist wichtig, das Werkstück gut

zu befestigen, um die Gefahr von Körperkon-

takt, Klemmen des Sägeblattes oder Verlust

der Kontrolle zu minimieren.

f Fassen Sie das Elektrowerkzeug nur an den

isolierten Griffflächen an, wenn Sie Arbei-

ten ausführen, bei denen das Einsatzwerk-

zeug verborgene Stromleitungen treffen

kann. Kontakt mit einer spannungsführenden

Leitung setzt auch Metallteile des Elektro-

werkzeuges unter Spannung und führt zu ei-

nem elektrischen Schlag.

f Verwenden Sie beim Längsschneiden im-

mer einen Anschlag oder eine gerade Kan-

tenführung. Dies verbessert die Schnitt-

genauigkeit und verringert die Möglichkeit,

dass das Sägeblatt klemmt.

f Verwenden Sie immer Sägeblätter in der

richtigen Größe und mit passender Aufnah-

mebohrung (z. B. sternförmig oder rund).

Sägeblätter, die nicht zu den Montageteilen

der Säge passen, laufen unrund und führen

zum Verlust der Kontrolle.

f Verwenden Sie niemals beschädigte oder

falsche Sägeblatt-Unterlegscheiben oder

-Schrauben. Die Sägeblatt-Unterlegscheiben

und -Schrauben wurden speziell für Ihre Sä-

ge konstruiert, für optimale Leistung und Be-

OBJ_BUCH-755-003.book Page 8 Wednesday, December 16, 2009 9:18 AMDeutsch | 9

f Ursachen und Vermeidung eines Rück-

– Ein Rückschlag ist die plötzliche Reaktion

infolge eines hakenden, klemmenden oder

falsch ausgerichteten Sägeblattes, die dazu

führt, dass eine unkontrollierte Säge abhebt

und sich aus dem Werkstück heraus in Rich-

tung der Bedienperson bewegt.

– Wenn sich das Sägeblatt in dem sich

schließenden Sägespalt verhakt oder ver-

klemmt, blockiert es, und die Motorkraft

schlägt die Säge in Richtung der Bedienper-

– Wird das Sägeblatt im Sägeschnitt ver-

dreht oder falsch ausgerichtet, können sich

die Zähne der hinteren Sägeblattkante in der

Oberfläche des Werkstücks verhaken, wo-

durch sich das Sägeblatt aus dem Sägespalt

herausbewegt und die Säge in Richtung der

Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen

oder fehlerhaften Gebrauchs der Säge. Er

kann durch geeignete Vorsichtsmaßnahmen,

wie nachfolgend beschrieben, verhindert

f Halten Sie die Säge mit beiden Händen fest

und bringen Sie Ihre Arme in eine Stellung,

in der Sie die Rückschlagkräfte abfangen

können. Halten Sie sich immer seitlich des

Sägeblattes, nie das Sägeblatt in eine Linie

mit Ihrem Körper bringen. Bei einem Rück-

schlag kann die Säge rückwärts springen, je-

doch kann die Bedienperson durch geeignete

Vorsichtsmaßnahmen die Rückschlagkräfte

f Falls das Sägeblatt verklemmt oder Sie die

Arbeit unterbrechen, schalten Sie die Säge

aus und halten Sie sie im Werkstoff ruhig,

bis das Sägeblatt zum Stillstand gekommen

ist. Versuchen Sie nie, die Säge aus dem

Werkstück zu entfernen oder sie rückwärts

zu ziehen, solange das Sägeblatt sich be-

wegt, sonst kann ein Rückschlag erfolgen.

Ermitteln und beheben Sie die Ursache für

das Verklemmen des Sägeblattes.

f Wenn Sie eine Säge, die im Werkstück

steckt, wieder starten wollen, zentrieren

Sie das Sägeblatt im Sägespalt und über-

prüfen Sie, ob die Sägezähne nicht im Werk-

stück verhakt sind. Klemmt das Sägeblatt,

kann es sich aus dem Werkstück heraus be-

wegen oder einen Rückschlag verursachen,

wenn die Säge erneut gestartet wird.

f Stützen Sie große Platten ab, um das Risiko

eines Rückschlags durch ein klemmendes

Sägeblatt zu vermindern. Große Platten kön-

nen sich unter ihrem Eigengewicht durchbie-

gen. Platten müssen auf beiden Seiten abge-

stützt werden, sowohl in Nähe des

Sägespalts als auch an der Kante.

f Verwenden Sie keine stumpfen oder be-

schädigten Sägeblätter. Sägeblätter mit

stumpfen oder falsch ausgerichteten Zähnen

verursachen durch einen zu engen Sägespalt

eine erhöhte Reibung, Klemmen des Säge-

blattes und Rückschlag.

f Ziehen Sie vor dem Sägen die Schnitttiefen-

und Schnittwinkeleinstellungen fest. Wenn

sich während des Sägens die Einstellungen

verändern, kann sich das Sägeblatt verklem-

men und ein Rückschlag auftreten.

f Seien Sie besonders vorsichtig bei „Tauch-

schnitten“ in bestehende Wände oder ande-

re nicht einsehbare Bereiche. Das eintau-

chende Sägeblatt kann beim Sägen in

verborgene Objekte blockieren und einen

Rückschlag verursachen.

f Überprüfen Sie vor jeder Benutzung, ob die

untere Schutzhaube einwandfrei schließt.

Verwenden Sie die Säge nicht, wenn die un-

tere Schutzhaube nicht frei beweglich ist

und sich nicht sofort schließt. Klemmen

oder binden Sie die untere Schutzhaube

niemals in geöffneter Position fest. Sollte

die Säge unbeabsichtigt zu Boden fallen,

kann die untere Schutzhaube verbogen wer-

den. Öffnen Sie die Schutzhaube mit dem

Rückziehhebel und stellen Sie sicher, dass

sie sich frei bewegt und bei allen Schnittwin-

keln und -tiefen weder das Sägeblatt noch

andere Teile berührt.

OBJ_BUCH-755-003.book Page 9 Wednesday, December 16, 2009 9:18 AM10 | Deutsch

1 609 929 T86 | (16.12.09) Bosch Power Tools

f Überprüfen Sie die Funktion der Feder für

die untere Schutzhaube. Lassen Sie die Sä-

ge vor dem Gebrauch warten, wenn untere

Schutzhaube und Feder nicht einwandfrei

arbeiten. Beschädigte Teile, klebrige Ablage-

rungen oder Anhäufungen von Spänen lassen

die untere Schutzhaube verzögert arbeiten.

f Öffnen Sie die untere Schutzhaube von

Hand nur bei besonderen Schnitten, wie

„Tauch- und Winkelschnitten“. Öffnen Sie

die untere Schutzhaube mit dem Rückzieh-

hebel und lassen Sie diesen los, sobald das

Sägeblatt in das Werkstück eingetaucht ist.

Bei allen anderen Sägearbeiten muss die un-

tere Schutzhaube automatisch arbeiten.

f Legen Sie die Säge nicht auf der Werkbank

oder dem Boden ab, ohne dass die untere

Schutzhaube das Sägeblatt bedeckt. Ein un-

geschütztes, nachlaufendes Sägeblatt be-

wegt die Säge entgegen der Schnittrichtung

und sägt, was ihm im Weg ist. Beachten Sie

dabei die Nachlaufzeit der Säge.

f Greifen Sie nicht mit den Händen in den

Spanauswurf. Sie können sich an rotieren-

den Teilen verletzen.

f Arbeiten Sie mit der Säge nicht über Kopf.

Sie haben so keine ausreichende Kontrolle

über das Elektrowerkzeug.

f Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzu-

spüren, oder ziehen Sie die örtliche Versor-

gungsgesellschaft hinzu. Kontakt mit Elek-

troleitungen kann zu Feuer und elektrischem

Schlag führen. Beschädigung einer Gaslei-

tung kann zur Explosion führen. Eindringen in

eine Wasserleitung verursacht Sachbeschä-

f Betreiben Sie das Elektrowerkzeug nicht

stationär. Es ist für einen Betrieb mit Säge-

tisch nicht ausgelegt.

f Verwenden Sie keine Sägeblätter aus HSS-

Stahl. Solche Sägeblätter können leicht bre-

f Sägen Sie keine Eisenmetalle. Glühende

Späne können die Staubabsaugung entzün-

f Halten Sie das Elektrowerkzeug beim Arbei-

ten fest mit beiden Händen und sorgen Sie

für einen sicheren Stand. Das Elektrowerk-

zeug wird mit zwei Händen sicherer geführt.

f Sichern Sie das Werkstück. Ein mit Spann-

vorrichtungen oder Schraubstock festgehal-

tenes Werkstück ist sicherer gehalten als mit

f Warten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es able-

gen. Das Einsatzwerkzeug kann sich verha-

ken und zum Verlust der Kontrolle über das

Elektrowerkzeug führen.

f Öffnen Sie den Akku nicht. Es besteht die

Gefahr eines Kurzschlusses.

Schützen Sie den Akku vor Hitze, z. B.

auch vor dauernder Sonneneinstrah-

lung, Feuer, Wasser und Feuchtigkeit.

Es besteht Explosionsgefahr.

f Bei Beschädigung und unsachgemäßem Ge-

brauch des Akkus können Dämpfe austre-

ten. Führen Sie Frischluft zu und suchen Sie

bei Beschwerden einen Arzt auf. Die Dämp-

fe können die Atemwege reizen.

f Verwenden Sie den Akku nur in Verbindung

mit Ihrem Bosch Elektrowerkzeug. Nur so

wird der Akku vor gefährlicher Überlastung

f Verwenden Sie nur original Bosch-Akkus

mit der auf dem Typenschild Ihres Elektro-

werkzeugs angegebenen Spannung. Bei Ge-

brauch anderer Akkus, z.B. Nachahmungen,

aufgearbeiteter Akkus oder Fremdfabrikaten,

besteht die Gefahr von Verletzungen sowie

Sachschäden durch explodierende Akkus.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können

elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

OBJ_BUCH-755-003.book Page 10 Wednesday, December 16, 2009 9:18 AMDeutsch | 11

Bosch Power Tools 1 609 929 T86 | (16.12.09)

Bitte klappen Sie die Aufklappseite mit der Dar-

stellung des Elektrowerkzeugs auf, und lassen

Sie diese Seite aufgeklappt, während Sie die

Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester

Auflage Längs- und Querschnitte mit geradem

Schnittverlauf und auf Gehrung in Holz auszu-

führen. Mit entsprechenden Sägeblättern kön-

nen auch dünnwandige Nichteisenmetalle, z.B.

Profile, gesägt werden.

Das Bearbeiten von Eisenmetallen ist nicht zu-

Abgebildete Komponenten

Die Nummerierung der abgebildeten Kompo-

nenten bezieht sich auf die Darstellung des Elek-

trowerkzeuges auf der Grafikseite.

1 Einschaltsperre für Ein-/Ausschalter

5 Verstellhebel für Pendelschutzhaube

9 Schnittmarkierung 0°

10 Schnittmarkierung 45°

11 Flügelschraube für Gehrungswinkelvorwahl

12 Flügelschraube für Parallelanschlag

13 Skala Gehrungswinkel

14 Spindel-Arretiertaste

15 Zusatzgriff (isolierte Grifffläche)

16 Innensechskantschlüssel

17 Handgriff (isolierte Grifffläche)

22 Spannschraube mit Scheibe

23 Markierungen auf Schutzhaube

24 Akku-Entriegelungstaste

25 Befestigungsschraube für Absaugadapter

28 Schnitttiefenskala

29 Spannhebel für Schnitttiefenvorwahl

30 Schraubzwingenpaar*

31 Taste für Ladezustandsanzeige*

32 Akku-Ladezustandsanzeige*

34 Verbindungsstück*

*Abgebildetes oder beschriebenes Zubehör gehört

nicht zum Standard-Lieferumfang. Das vollständige

Zubehör finden Sie in unserem Zubehörprogramm.

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend

Der A-bewertete Geräuschpegel des Elektro-

werkzeugs beträgt typischerweise: Schalldruck-

pegel 95 dB(A); Schallleistungspegel

106 dB(A). Unsicherheit K=1,5 dB.

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745:

Schwingungsemissionswert a

Der in diesen Anweisungen angegebene Schwin-

gungspegel ist entsprechend einem in EN 60745

genormten Messverfahren gemessen worden

und kann für den Vergleich von Elektrowerkzeu-

gen miteinander verwendet werden. Er eignet

sich auch für eine vorläufige Einschätzung der

Schwingungsbelastung.

Der angegebene Schwingungspegel repräsen-

tiert die hauptsächlichen Anwendungen des

Elektrowerkzeugs. Wenn allerdings das Elektro-

werkzeug für andere Anwendungen, mit abwei-

chenden Einsatzwerkzeugen oder ungenügen-

der Wartung eingesetzt wird, kann der

Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten Ar-

beitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs-

belastung sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist

oder zwar läuft, aber nicht tatsächlich im Ein-

satz ist. Dies kann die Schwingungsbelastung

OBJ_BUCH-755-003.book Page 11 Wednesday, December 16, 2009 9:18 AM12 | Deutsch

1 609 929 T86 | (16.12.09) Bosch Power Tools

über den gesamten Arbeitszeitraum deutlich re-

Legen Sie zusätzliche Sicherheitsmaßnahmen

zum Schutz des Bedieners vor der Wirkung von

Schwingungen fest wie zum Beispiel: Wartung

von Elektrowerkzeug und Einsatzwerkzeugen,

Warmhalten der Hände, Organisation der Ar-

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass

das unter „Technische Daten“ beschriebene

Produkt mit den folgenden Normen oder norma-

tiven Dokumenten übereinstimmt: EN 60745 ge-

mäß den Bestimmungen der Richtlinien

2004/108/EG, 2006/42/EG.

Technische Unterlagen bei:

f Benutzen Sie nur die auf der Zubehörseite

aufgeführten Ladegeräte. Nur diese Ladege-

räte sind auf den bei Ihrem Elektrowerkzeug

verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Der Akku wird teilgeladen ausgeliefert.

Um die volle Leistung des Akkus zu gewährleis-

ten, laden Sie vor dem ersten Einsatz den Akku

vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen

werden, ohne die Lebensdauer zu verkürzen. Ei-

ne Unterbrechung des Ladevorganges schädigt

Der Li-Ionen-Akku ist durch die „Electronic Cell

Protection (ECP)“ gegen Tiefentladung ge-

schützt. Bei entladenem Akku wird das Elektro-

werkzeug durch eine Schutzschaltung abge-

schaltet: Das Einsatzwerkzeug bewegt sich

– bei Gehrungswinkel

– bei Gehrungswinkel

max. Stammblattdicke

max. Zahndicke/-schrän-

Gewicht entsprechend

Bitte beachten Sie die Sachnummer auf dem Typen-

schild Ihres Elektrowerkzeugs. Die Handelsbezeichnun-

gen einzelner Elektrowerkzeuge können variieren.

Dr. Egbert Schneider

Bosch Power Tools 1 609 929 T86 | (16.12.09)

Drücken Sie nach dem automa-

tischen Abschalten des Elek-

trowerkzeuges nicht weiter auf den Ein-/Aus-

schalter. Der Akku kann beschädigt werden.

Der Akku ist mit einer NTC-Temperaturüberwa-

chung ausgestattet, welche ein Aufladen nur im

Temperaturbereich zwischen 0 °C und 45 °C

zulässt. Dadurch wird eine hohe Akku-Lebens-

Beachten Sie die Hinweise zur Entsorgung.

Der Akku 3 verfügt über zwei Verriegelungsstu-

fen, die verhindern sollen, dass der Akku beim

unbeabsichtigten Drücken der Akku-Entriege-

lungstaste 24 herausfällt. Solange der Akku im

Elektrowerkzeug eingesetzt ist, wird er durch ei-

ne Feder in Position gehalten.

Zur Entnahme des Akkus 3 drücken Sie die Ent-

riegelungstaste 24 und ziehen den Akku nach

hinten aus dem Elektrowerkzeug. Wenden Sie

dabei keine Gewalt an.

Akku-Ladezustandsanzeige (nur für 3,0 Ah-Ak-

Die drei grünen LEDs der Akku-Ladezustandsan-

zeige 32 zeigen den Ladezustand des Akkus 3

an. Aus Sicherheitsgründen ist die Abfrage des

Ladezustands nur bei Stillstand des Elektro-

Drücken Sie die Taste 31, um den Ladezustand

anzuzeigen. Dies ist auch bei abgenommenem

Leuchtet nach dem Drücken der Taste 31 keine

LED, ist der Akku defekt und muss ausgetauscht

Kreissägeblatt einsetzen/wechseln

f Nehmen Sie vor allen Arbeiten am Elektro-

werkzeug den Akku heraus.

f Tragen Sie bei der Montage des Sägeblattes

Schutzhandschuhe. Bei Berührung des Säge-

blattes besteht Verletzungsgefahr.

f Verwenden Sie nur Sägeblätter, die den in

dieser Bedienungsanleitung angegebenen

Kenndaten entsprechen.

f Verwenden Sie keinesfalls Schleifscheiben

als Einsatzwerkzeug.

Eine Übersicht empfohlener Sägeblätter finden

Sie am Ende dieser Anleitung.

Sägeblatt demontieren (siehe Bild A)

Legen Sie das Elektrowerkzeug zum Werkzeug-

wechsel am besten auf die Stirnseite des Motor-

– Drücken Sie die Spindel-Arretiertaste 14 und

halten Sie diese gedrückt.

f Betätigen Sie die Spindel-Arretiertaste 14

nur bei stillstehender Sägespindel. Das

Elektrowerkzeug kann sonst beschädigt wer-

– Drehen Sie mit dem Innensechskantschlüs-

sel 16 die Spannschraube 22 in Drehrichtung

– Schwenken Sie die Pendelschutzhaube 7 zu-

rück und halten Sie diese fest.

– Nehmen Sie den Spannflansch 21 und das

Sägeblatt 20 von der Sägespindel 18 ab.

Sägeblatt montieren (siehe Bild A)

Legen Sie das Elektrowerkzeug zum Werkzeug-

wechsel am besten auf die Stirnseite des Motor-

– Reinigen Sie das Sägeblatt 20 und alle zu

montierenden Spannteile.

– Schwenken Sie die Pendelschutzhaube 7 zu-

rück und halten Sie diese fest.

– Setzen Sie das Sägeblatt 20 auf den Aufnah-

meflansch 19 auf. Die Schneidrichtung der

Zähne (Pfeilrichtung auf dem Sägeblatt) und

der Drehrichtungspfeil auf der Pendelschutz-

haube 7 müssen übereinstimmen.

1 609 929 T86 | (16.12.09) Bosch Power Tools

– Setzen Sie den Spannflansch 21 auf und

schrauben Sie die Spannschraube 22 in

Drehrichtung o ein. Achten Sie auf die richti-

ge Einbaulage von Aufnahmeflansch 19 und

– Drücken Sie die Spindel-Arretiertaste 14 und

halten Sie diese gedrückt.

– Ziehen Sie mit dem Innensechskantschlüssel

16 die Spannschraube 22 in Drehrichtung o

fest. Das Anzugsmoment soll 6–9 Nm betra-

gen, das entspricht handfest zzgl. ¼ Umdre-

hung oder 3 Teilstrichen der Markierung 23

auf der Schutzhaube 4.

Staub-/Späneabsaugung

f Nehmen Sie vor allen Arbeiten am Elektro-

werkzeug den Akku heraus.

f Stäube von Materialien wie bleihaltigem An-

strich, einigen Holzarten, Mineralien und Me-

tall können gesundheitsschädlich sein. Be-

rühren oder Einatmen der Stäube können

allergische Reaktionen und/oder Atem-

wegserkrankungen des Benutzers oder in der

Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchen-

staub gelten als krebserzeugend, besonders

in Verbindung mit Zusatzstoffen zur Holzbe-

handlung (Chromat, Holzschutzmittel). As-

besthaltiges Material darf nur von Fachleuten

– Um einen hohen Grad der Staubabsau-

gung zu erreichen, verwenden Sie den

Sauger GAS 25/GAS 50/GAS 50 M für

Holz oder GAS 50 MS für Holz und/oder

Mineralstaub gemeinsam mit diesem Elek-

– Sorgen Sie für gute Belüftung des Arbeits-

– Es wird empfohlen, eine Atemschutzmas-

ke mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschrif-

ten für die zu bearbeitenden Materialien.

Absaugadapter montieren (siehe Bild B)

Befestigen Sie den Absaugadapter 26 mit der

Befestigungsschraube 25 an der Grundplatte 6.

An den Absaugadapter 26 kann ein Absaug-

schlauch mit einem Durchmesser von 35 mm an-

f Der Absaugadapter darf nicht ohne ange-

schlossene Fremdabsaugung montiert sein.

Der Absaugkanal kann sonst verstopft wer-

f An den Absaugadapter darf kein Staubsack

angeschlossen werden. Das Absaugsystem

kann sonst verstopft werden.

Zur Gewährleistung einer optimalen Absaugung

muss der Absaugadapter 26 regelmäßig gerei-

Verbinden Sie den Absaugschlauch 27 mit ei-

nem Staubsauger (Zubehör). Eine Übersicht

zum Anschluss an verschiedene Staubsauger

finden Sie am Ende dieser Anleitung.

Der Staubsauger muss für den zu bearbeitenden

Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders

gesundheitsgefährdenden, krebserzeugenden

oder trockenen Stäuben einen Spezialsauger.

f Nehmen Sie vor allen Arbeiten am Elektro-

werkzeug den Akku heraus.

Schnitttiefe einstellen (siehe Bild C)

f Passen Sie die Schnitttiefe an die Dicke des

Werkstücks an. Es sollte weniger als eine

volle Zahnhöhe unter dem Werkstück sicht-

Lösen Sie den Spannhebel 29. Für eine kleinere

Schnitttiefe ziehen Sie die Säge von der Grund-

platte 6 weg, für eine größere Schnitttiefe drü-

cken Sie die Säge zur Grundplatte 6 hin. Stellen

Sie das gewünschte Maß an der Schnitttiefen-

skala ein. Ziehen Sie den Spannhebel 29 wieder

OBJ_BUCH-755-003.book Page 14 Wednesday, December 16, 2009 9:18 AMDeutsch | 15 Bosch Power Tools 1 609 929 T86 | (16.12.09) Die Spannkraft des Spannhebels 29 kann nach-

gestellt werden. Schrauben Sie dazu den

Spannhebel 29 ab und schrauben Sie ihn um

mindestens 30° gegen den Uhrzeigersinn ver-

Gehrungswinkel einstellen

Legen Sie das Elektrowerkzeug am besten auf

die Stirnseite der Schutzhaube 4.

Lösen Sie die Flügelschraube 11. Schwenken

Sie die Säge seitlich. Stellen Sie das gewünsch-

te Maß an der Skala 13 ein. Schrauben Sie die

Flügelschraube 11 wieder fest.

Hinweis: Bei Gehrungsschnitten ist die Schnitt-

tiefe kleiner als der angezeigte Wert auf der

Schnitttiefenskala 28.

Die Schnittmarkierung 0° (9) zeigt die Position

des Sägeblattes bei rechtwinkligem Schnitt. Die

Schnittmarkierung 45° (10) zeigt die Position

des Sägeblattes bei 45°-Schnitt.

Für einen maßgenauen Schnitt setzen Sie die

Kreissäge wie im Bild gezeigt an das Werkstück.

Führen Sie am besten einen Probeschnitt durch.

f Verwenden Sie nur original Bosch Li-Ionen-

Akkus mit der auf dem Typenschild Ihres

Elektrowerkzeugs angegebenen Spannung.

Der Gebrauch von anderen Akkus kann zu

Verletzungen und Brandgefahr führen.

Schieben Sie den geladenen Akku 3 von vorn in

den Fuß des Elektrowerkzeugs hinein. Drücken

Sie den Akku vollständig in den Fuß, bis der rote

Streifen nicht mehr zu sehen und der Akku si-

cher verriegelt ist.

Zur Inbetriebnahme des Elektrowerkzeuges be-

tätigen Sie zuerst die Einschaltsperre 1 und drü-

cken anschließend den Ein-/Ausschalter 2 und

halten ihn gedrückt.

Um das Elektrowerkzeug auszuschalten, lassen

Sie den Ein-/Ausschalter 2 los.

Hinweis: Aus Sicherheitsgründen kann der

Ein-/Ausschalter 2 nicht arretiert werden, son-

dern muss während des Betriebes ständig ge-

Eine integrierte Auslaufbremse verkürzt das

Nachlaufen des Sägeblattes nach dem Ausschal-

ten des Elektrowerkzeuges.

Tiefentladungsschutz

Der Li-Ionen-Akku ist durch die „Electronic Cell

Protection (ECP)“ gegen Tiefentladung ge-

schützt. Bei entladenem Akku wird das Elektro-

werkzeug durch eine Schutzschaltung abge-

schaltet: Das Einsatzwerkzeug bewegt sich

Schützen Sie Sägeblätter vor Stoß und Schlag.

Führen Sie das Elektrowerkzeug gleichmäßig

und mit leichtem Schub in Schnittrichtung. Zu

starker Vorschub verringert die Lebensdauer

der Einsatzwerkzeuge erheblich und kann dem

Elektrowerkzeug schaden.

Die Sägeleistung und die Schnittqualität hängen

wesentlich vom Zustand und der Zahnform des

Sägeblattes ab. Verwenden Sie deshalb nur

scharfe und für den zu bearbeitenden Werkstoff

geeignete Sägeblätter.

Die richtige Wahl des Sägeblattes richtet sich

nach Holzart, Holzqualität und ob Längs- oder

Querschnitte gefordert sind.

Bei Längsschnitten von Fichte entstehen lange,

spiralförmige Späne.

Buchen- und Eichenstäube sind besonders ge-

sundheitsgefährdend, arbeiten Sie deshalb nur

1 609 929 T86 | (16.12.09) Bosch Power Tools

Sägen mit Parallelanschlag (siehe Bild D)

Der Parallelanschlag 8 ermöglicht exakte Schnit-

te entlang einer Werkstückkante, beziehungs-

weise das Schneiden maßgleicher Streifen.

Sägen mit Hilfsanschlag (siehe Bild E)

Zur Bearbeitung großer Werkstücke oder zum

Schneiden gerader Kanten können Sie ein Brett

oder eine Leiste als Hilfsanschlag am Werkstück

befestigen und die Kreissäge mit der Grundplat-

te am Hilfsanschlag entlangführen.

Sägen mit Führungsschiene (siehe Bild G)

Mit der Hilfe der Führungsschiene 33 können

Sie geradlinige Schnitte durchführen.

Hinweis: Verwenden Sie die Führungsschiene

33 nur für rechtwinklige Schnitte. Bei Gehrungs-

schnitten können Sie die Führungsschiene 33

Der Haftbelag verhindert das Verrutschen der

Führungsschiene und schont die Werkstück-

oberfläche. Die Beschichtung der Führungs-

schiene ermöglicht ein leichtes Gleiten des Elek-

Setzen Sie die Kreissäge direkt auf die Füh-

rungsschiene 33 auf. Befestigen Sie die Füh-

rungsschiene 33 mit geeigneten Spannvorrich-

tungen, z. B. Schraubzwingen, so auf dem

Werkstück, dass der schmale Schenkel der Füh-

rungsschiene 33 zum Sägeblatt zeigt.

Die Führungsschiene 33 darf an der anzusä-

genden Werkstückseite nicht überstehen.

Schalten Sie das Elektrowerkzeug ein und füh-

ren Sie es gleichmäßig und mit leichtem Schub

Mit dem Verbindungsstück 34 können zwei Füh-

rungsschienen zusammengesetzt werden. Das

Spannen erfolgt mittels der vier im Verbindungs-

stück befindlichen Schrauben.

Hinweise für den optimalen Umgang mit dem

Schützen Sie den Akku vor Feuchtigkeit und

Lagern Sie den Akku nur im Temperaturbereich

von 0 °C bis 45 °C. Lassen Sie den Akku z.B. im

Sommer nicht im Auto liegen.

Reinigen Sie gelegentlich die Lüftungsschlitze

des Akkus mit einem weichen, sauberen und tro-

Eine wesentlich verkürzte Betriebszeit nach der

Aufladung zeigt an, dass der Akku verbraucht ist

und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Wartung und Reinigung

f Nehmen Sie den Akku vor allen Arbeiten am

Elektrowerkzeug (z.B. Wartung, Werkzeug-

wechsel etc.) sowie bei dessen Transport

und Aufbewahrung aus dem Elektrowerk-

zeug. Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

f Halten Sie das Elektrowerkzeug und die

Lüftungsschlitze sauber, um gut und sicher

Die Pendelschutzhaube muss sich immer frei

bewegen und selbsttätig schließen können. Hal-

ten Sie deshalb den Bereich um die Pendel-

schutzhaube stets sauber. Entfernen Sie Staub

und Späne durch Ausblasen mit Druckluft oder

Nicht beschichtete Sägeblätter können durch ei-

ne dünne Schicht säurefreies Öl vor Korrosions-

ansatz geschützt werden. Entfernen Sie vor dem

Sägen das Öl wieder, weil Holz sonst fleckig

Harz- oder Leimreste auf dem Sägeblatt beein-

trächtigen die Schnittqualität. Reinigen Sie des-

halb Sägeblätter gleich nach dem Gebrauch.

Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfal-

len, ist die Reparatur von einer autorisierten

Kundendienststelle für Bosch-Elektrowerkzeuge

ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteil-

bestellungen bitte unbedingt die 10-stellige

Sachnummer laut Typenschild des Elektrowerk-

OBJ_BUCH-755-003.book Page 16 Wednesday, December 16, 2009 9:18 AMDeutsch | 17

Bosch Power Tools 1 609 929 T86 | (16.12.09)

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu

Reparatur und Wartung Ihres Produkts sowie zu

Ersatzteilen. Explosionszeichnungen und Infor-

mationen zu Ersatzteilen finden Sie auch unter:

Das Bosch-Kundenberater-Team hilft Ihnen ger-

ne bei Fragen zu Kauf, Anwendung und Einstel-

lung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal

für Handwerker und Heimwerker.

www.ewbc.de, der Informations-Pool für Hand-

werk und Ausbildung.

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

service.elektrowerkzeuge@at.bosch.com

Elektrowerkzeuge, Zubehör und Verpackungen

sollen einer umweltgerechten Wiederverwer-

tung zugeführt werden.

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß der Europäischen Richtli-

nie 2002/96/EG über Elektro- und

Elektronik-Altgeräte und ihrer Um-

setzung in nationales Recht müs-

sen nicht mehr gebrauchsfähige Elektrowerk-

zeuge getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt

Werfen Sie Akkus/Batterien

nicht in den Hausmüll, ins

Feuer oder ins Wasser. Ak-

kus/Batterien sollen gesam-

melt, recycelt oder auf um-

weltfreundliche Weise

Gemäß der Richtlinie 2006/66/EG müssen de-

fekte oder verbrauchte Akkus/Batterien recycelt

Nicht mehr gebrauchsfähige Akkus/Batterien

können direkt abgegeben werden bei:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

Änderungen vorbehalten.
