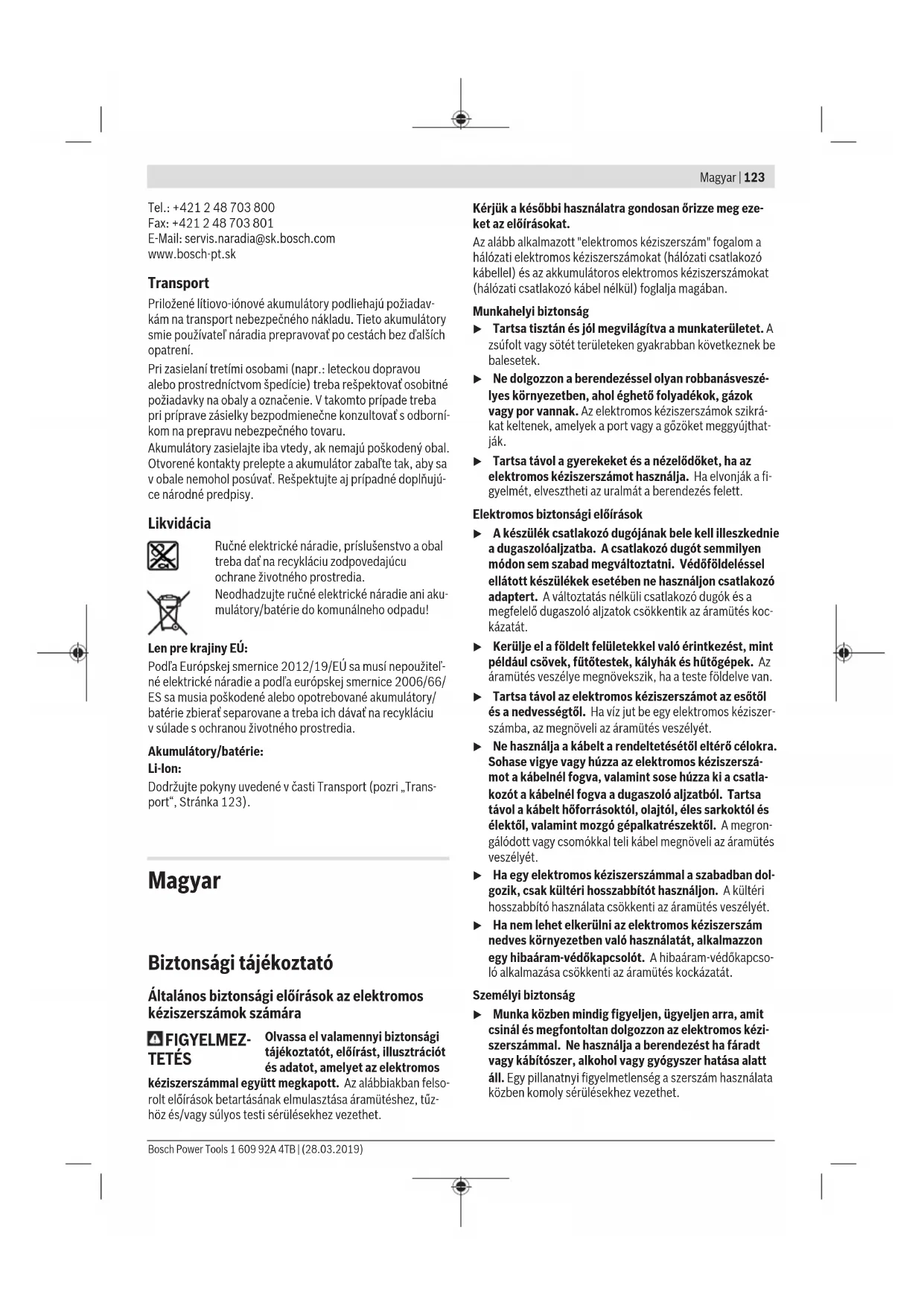

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos

kéziszerszámok számára

TETÉS Olvassa el valamennyi biztonsági

tájékoztatót, előírást, illusztrációt

és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban felso-

rolt előírások betartásának elmulasztása áramütéshez, tűz-

höz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg eze-

Az alább alkalmazott "elektromos kéziszerszám" fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be

balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok

vagy por vannak. Az elektromos kéziszerszámok szikrá-

kat keltenek, amelyek a port vagy a gőzöket meggyújthat-

ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi-

gyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékek esetében ne használjon csatlakozó

adaptert. Aváltoztatás nélküli csatlakozó dugók és a

megfelelő dugaszoló aljzatok csökkentik az áramütés koc-

kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az

áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer-

számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-

mot a kábelnél fogva, valamint sose húzza ki a csatla-

kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa

távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és

élektől, valamint mozgó gépalkatrészektől. A megron-

gálódott vagy csomókkal teli kábel megnöveli az áramütés

veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri

hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso-

ló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi-

szerszámmal. Ne használja a berendezést ha fáradt

vagy kábítószer, alkohol vagy gyógyszer hatása alatt

áll. Egy pillanatnyi figyelmetlenség a szerszám használata

közben komoly sérülésekhez vezethet. Bosch Power Tools 1 609 92A 4TB | (28.03.2019)124 | Magyar

u Viseljen védőfelszerelést. Viseljen mindig védőszem-

üveget. Avédőfelszerelések, mint a porvédő álarc, csú-

szásbiztos védőcipő, védősapka és fülvédő megfelelő

használata csökkenti a személyi sérülések kockázatát.

u Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos kéziszer-

szám ki van kapcsolva, mielőtt beköti az áramforrást

és/vagy az akkumulátort, valamint mielőtt felemelné

és vinni kezdené az elektromos kéziszerszámot. Haaz

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot-

ban csatlakoztatja az áramforráshoz, az baleset vezethet.

u Az elektromos kéziszerszám bekapcsolása előtt okvet-

lenül távolítsa el abeállítószerszámokat vagy csavar-

kulcsokat. Az elektromos kéziszerszám forgó részeiben

felejtett beállítószerszám vagy csavarkulcs sérüléseket

u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig

biztosan álljon és az egyensúlyát megtartsa. Így az

elektromos kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni.

u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát

vagy ékszereket. Tartsa távol a haját és a ruháját a

mozgó részektől. A bő ruhát, az ékszereket és a hosszú

hajat a szerszám mozgó részei magukkal ránthatják.

u Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges be-

rendezéseket, ellenőrizze, hogy azok megfelelő mó-

don hozzá vannak kapcsolva a készülékhez és rendel-

tetésüknek megfelelően működnek. A porgyűjtő be-

rendezések használata csökkenti a munka során keletke-

ző por veszélyes hatásait.

u Ne hagyja, hogy az elektromos kéziszerszám gyakori

használata során szerzett tapasztalatok túlságosan

magabiztossá tegyék, és figyelmen kívül hagyja az

idevonatkozó biztonsági alapelveket. Egy gondatlan

művelet egy másodperc törtrésze alatt súlyos sérüléseket

Az elektromos kéziszerszámok gondos kezelése és

u Ne terhelje túl a berendezést. A munkájához csak az

arra szolgáló elektromos kéziszerszámot használja.

Amegfelelő elektromos kéziszerszámmal amegadott tel-

jesítménytartományon belül jobban és biztonságosabban

u Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Minden olyan elektro-

mos kéziszerszám, amelyet nem lehet sem be‑, sem ki-

kapcsolni, veszélyes és meg kell javíttatni.

u Húzza ki a csatlakozót az áramforrásból és/vagy távo-

lítsa el az akkumulátort (ha az leválasztható az elekt-

romos kéziszerszámtól), mielőtt az elektromos kézi-

szerszámon beállítási munkákat végez, tartozékokat

cserél vagy a szerszámot tárolásra elteszi. Ez az elővi-

gyázatossági intézkedés meggátolja a szerszám akaratlan

u A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyermekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem is-

merik a szerszámot, vagy nem olvasták el ezt az útmu-

tatót. Az elektromos kéziszerszámok veszélyesek, ha

azokat gyakorlatlan személyek használják.

u Tartsa megfelelően karban az elektromos kéziszerszá-

mokat és a tartozékokat. Ellenőrizze, hogy a mozgó

alkatrészek kifogástalanul működnek‑e, nincsenek‑e

beszorulva, illetve nincsenek‑e eltörve vagy megron-

gálódva olyan alkatrészek, amelyek hatással lehetnek

az elektromos kéziszerszám működésére. A berende-

zés megrongálódott részeit a készülék használata

előtt javíttassa meg. Sok olyan baleset történik, amelyet

az elektromos kéziszerszám nem megfelelő karbantartá-

sára lehet visszavezetni.

u Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező, gondosan ápolt vágószer-

számok ritkábban ékelődnek be és azokat könnyebben le-

het vezetni és irányítani.

u Az elektromos kéziszerszámokat, tartozékokat, szer-

számbiteket stb. csak ezen kezelési utasításoknak

megfelelően használja. Vegye figyelembe a munkakö-

rülményeket valamint akivitelezendő munka sajátos-

ságait. Az elektromos kéziszerszám eredeti rendelteté-

sétől eltérő célokra való alkalmazása veszélyes helyzete-

u Tartsa szárazon, tisztán valamint olaj- és zsírmentes

állapotban a fogantyúkat és markoló felületeket. A

csúszós fogantyúk és markoló felületek váratlan helyze-

tekben lehetetlenné teszik az elektromos kéziszerszám

biztonságos kezelését és irányítását.

Az akkumulátoros elektromos kéziszerszámok gondos

kezelése és használata

u Az akkumulátort csak a gyártó által ajánlott töltőké-

szülékekkel töltse fel. Ha egy bizonyos akkumulátortí-

pus feltöltésére szolgáló töltőkészülékben egy másik ak-

kumulátort próbál feltölteni, tűz keletkezhet.

u Az elektromos kéziszerszámhoz csak az ahhoz tartozó

akkumulátort használja. Másakkumulátorok használata

személyi sérüléseket és tüzet okozhat.

u A használaton kívüli akkumulátort tartsa távol bár-

mely fémtárgytól, mint például irodai kapcsoktól,

pénzérméktől, kulcsoktól, szögektől, csavaroktól és

más kisméretű fémtárgyaktól, amelyek áthidalhatják

az érintkezőket. Az akkumulátor érintkezői közötti rövid-

zárlat égési sérüléseket vagy tüzet okozhat.

u Nem megfelelő körülmények esetén az akkumulátor-

ból folyadék léphet ki. Kerülje az érintkezést a folya-

dékkal. Havéletlenül mégis érintkezésbe került a fo-

lyadékkal, azonnal öblítse le vízzel az érintett felüle-

tet. Ha a folyadék a szemébe jutott, keressen fel ezen

kívül egy orvost. Az akkumulátorból kilépő folyadék irri-

tációkat vagy égéses bőrsérüléseket okozhat.

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsMagyar | 125

u Sohase használjon egy akkumulátort vagy szerszá-

mot, ha az megrongálódott, vagy ha változtatásokat

hajtottak végre rajta. A megrongálódott vagy megvál-

toztatott akkumulátorok kiszámíthatatlanul viselkedhet-

nek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez

u Ne tegye ki se az akkumulátort se a szerszámot tűz,

vagy extrém hőmérsékleti hatásoknak. Ha az akkumu-

látort tűznek, vagy 130°C-ot meghaladó hőmérsékletnek

teszi ki, az robbanást okozhat.

u Tartson be valamennyi töltési előírást és ne töltse fel

az akkumulátort, ha annak hőmérséklete az utasítá-

sokban megadott hőmérséklet-tartományon kívül van.

Az akkumulátor nem megfelelő módon, vagy a megadott

hőmérséklet-tartományon kívüli feltöltése megrongálhatja

az akkumulátort és megnövelheti a tűzveszélyt.

u Az elektromos kéziszerszámot csak szakképzett sze-

mélyzet kizárólag eredeti pótalkatrészek felhasználá-

sával javíthatja. Ez biztosítja, hogy az elektromos kézi-

szerszám biztonságos maradjon.

u Sohase szervizeljen megrongálódott akkumulátort. Az

akkumulátort csak a gyártónak, vagy az erre feljogosított

szolgáltatóknak szabad szervizelniük.

Biztonsági előírások a szúrófűrészek számára

u Az elektromos kéziszerszámot csak a szigetelt marko-

latfelületeknél fogja, főleg ha olyan műveletet hajt

végre, melynek során a vágó tartozék rejtett vezeté-

kekhez érhet. Ha a vágó tartozék egy feszültség alatt álló

vezetékhez ér, az elektromos kéziszerszám fedetlen fém-

részei szintén feszültség alá kerülhetnek és áramütéshez

u Használjon kapcsokat vagy más praktikus módszert a

megmunkálásra kerülő munkadarab megtámasztásá-

hoz és egy stabil alaphoz való rögzítéséhez. Ha a meg-

munkálásra kerülő munkadarabot a kezével tartja vagy a

testéhez szorítja, akkor az labilis lesz és ahhoz vezethet,

hogy a kezelő elveszti az uralmát a kéziszerszám és a mun-

u Tartsa távol a kezét a fűrészelési területtől. Ne nyúljon

a megmunkálásra kerülő munkadarab alá. Ha megérinti

a fűrészlapot, sérülésveszély áll fenn.

u Az elektromos kéziszerszámot csak bekapcsolt álla-

potban vezesse rá a megmunkálásra kerülő munkada-

rabra. Ellenkező esetben fennáll egy visszarúgás veszé-

lye, ha a betétszerszám beékelődik a munkadarabba.

u Ügyeljen arra, hogy a talplemez a fűrészelés során biz-

tosan felfeküdjön. Egy beékelődött fűrészlap eltörhet,

vagy visszarúgáshoz vezethet.

u A munkafolyamat befejezése után kapcsolja ki az

elektromos kéziszerszámot, és a fűrészlapot csak az-

után emelje ki a vágásból, miután az teljesen leállt. Így

elkerüli a készülék visszarúgását, és biztonságosan lete-

heti az elektromos kéziszerszámot.

u Várja meg, amíg az elektromos kéziszerszám teljesen

leáll, mielőtt letenné. A betétszerszám beékelődhet, és

a kezelő elvesztheti az uralmát az elektromos kéziszer-

u Csak megrongálatlan, kifogástalan állapotú fűrészla-

pokat használjon. A meggörbült vagy életlen fűrészlapok

eltörhetnek, negatív befolyással lehetnek a vágásra, vagy

visszarúgáshoz vezethetnek.

u A fűrészlapot a kikapcsolás után sohase fékezze le ol-

dalirányú nyomással. A fűrészlap megrongálódhat, eltör-

het, vagy egy visszarúgáshoz vezethet.

u A rejtett vezetékek felkutatásához használjon arra al-

kalmas fémkereső készüléket, vagy kérje ki a helyi

energiaellátó vállalat tanácsát. Ha egy elektromos veze-

téket a berendezéssel megérint, az tűzhöz és áramütés-

hez vezethet. Egy gázvezeték megrongálása robbanást

eredményezhet. Ha egy vízvezetéket szakít meg, anyagi

u Az akkumulátorok megrongálódása vagy szakszerűt-

len kezelése esetén abból gőzök léphetnek ki. Az ak-

kumulátor kigyulladhat vagy felrobbanhat. Azonnal jut-

tasson friss levegőt a helyiségbe, és ha panaszai vannak,

keressen fel egy orvost. A gőzök ingerelhetik a légutakat.

u Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövid-

u Az akkumulátort hegyes tárgyak, például tűk vagy

csavarhúzók, vagy külső erőbehatások megrongálhat-

ják. Belső rövidzárlat léphet fel és az akkumulátor kigyul-

ladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevül-

u Az akkumulátort csak a gyártó termékeiben használja.

Az akkumulátort csak így lehet megvédeni a veszélyes túl-

Óvja meg az elektromos kéziszerszámot a

forróságtól, például a tartós napsugárzástól,

a tűztől, a szennyezésektől, a víztől és a ned-

vességtől. Robbanásveszély és rövidzárlat ve-

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmezte-

tést és előírást. A biztonsági előírások és uta-

sítások betartásának elmulasztása áramütés-

hez, tűzhöz és/vagy súlyos sérülésekhez vezet-

Kérjük, vegye figyelembe a Használati Utasítás első részében

Rendeltetésszerű használat

A készülék rögzített alapra való felfekvés mellett fában, mű-

anyagban, fémekben, kerámialapokban és gumiban végzett

daraboló vágásokra és kivágásokra szolgál. A fűrész legfel-

jebb 45° sarokszögű egyenes és görbe vonalú vágásra is al-

kalmas. Tartsa be a fűrészlapokkal kapcsolatos javaslatokat.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)126 | Magyar

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozá-

sa az elektromos kéziszerszámnak az ábra-oldalon található

Akkumulátor reteszelésfeloldó gomb

Munkahely megvilágító lámpa gomb

Akkumulátor töltöttségi szint kijelző

Löketszám előválasztó szabályozókerék

Hőmérséklet felügyelet / túlterhelés elleni védelem

Rezgőmozgás beállítókar

Fűrészlap befogó egység

Megvezetés a párhuzamos ütköző számára

Munkahely megvilágító lámpa

Fogantyú szigetelt markolatfelület)

SDS-kar fűrészlap reteszelés feloldó

Belső hatlapú csavarkulcs

A párhuzamvezető rögzítőcsavarja

Párhuzamvezető körvágó szerkezettel

A körvágó szerkezet központozó tüskéje

A képeken látható vagy a szövegben leírt tartozékok rész-

ben nem tartoznak a standard szállítmányhoz. Tartozék-

programunkban valamennyi tartozék megtalálható.

Akkumulátoros szúrófűrész GST12V-70

Névleges feszültség V= 12

Üresjárati löketszám n

– acélban (ötvözetlen) mm 3

Akkumulátoros szúrófűrész GST12V-70

Vágási szög (bal/jobb) max. ° 45

Súly az „EPTA-Procedure

Megengedett környezeti hőmérséklet

– a töltés során °C 0…+45

Javasolt töltőkészülékek GAL 12...

A) az alkalmazásra kerülő akkumulátortól függ

B) <0°C hőmérsékletek esetén korlátozott teljesítmény

A műszaki adatok a szállítmányhoz tartozó akkumulátorral került meg-

Zaj és vibráció értékek

A zajkibocsátási értékek a EN62841-2-11szabványnak

megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-besorolású hangnyomásszint-

je tipikus esetben 75dB(A). A szórás, K = 5dB. A zajszint a

munka során meghaladhatja a megadott értékeket. Viseljen

rezgési összértékek (a három irány vektorösszege) és a

Kszórás a EN62841-2-11szabványnak megfelelően meg-

Faforgácslemez fűrészelésekor a T111Cfűrészlappal:

Fémlemezek fűrészelésekor a T118Afűrészlappal:

Az ezen utasításokban megadott rezgésszint és zajkibocsátá-

si érték egy szabványban rögzített mérési módszerrel került

meghatározásra és az elektromos kéziszerszámok egymással

való összehasonlítására alkalmazható. Ez az érték a rezgés-

és zajkibocsátás ideiglenes becslésére is alkalmas.

A megadott rezgésszint és zajkibocsátási érték az elektro-

mos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elekt-

romos kéziszerszámot más alkalmazásokra, eltérő betétszer-

számokkal vagy nem kielégítő karbantartás mellett használ-

ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől

eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajki-

bocsátást lényegesen megnövelheti.

A rezgés- és zajkibocsátás pontos megbecsüléséhez figye-

lembe kell venni azokat az időszakokat is, amikor a készülék

kikapcsolt állapotban van, vagy amikor be van ugyan kap-

csolva, de nem kerül ténylegesen használatra. Ez az egész

munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos ké-

ziszerszám és a betétszerszámok karbantartása, a kezek me-

legen tartása, a munkamenetek megszervezése.

Összeszerelés u Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcsere, stb.)

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsMagyar | 127

megkezdése előtt, valamint szállításhoz és tároláshoz

vegye ki az akkumulátort az elektromos kéziszerszám-

ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin-

tésekor bekapcsolódó készülék sérüléseket okozhat.

Az akkumulátor töltése (lásd aA ábrát)

u Csak a Műszaki Adatoknál megadott töltőkészüléke-

ket használja. Csak ezek a töltőkészülékek felelnek meg

pontosan az Ön elektromos kéziszerszámában alkalma-

zásra kerülő Li‑ion-akkumulátornak.

Figyelem: Az akkumulátor részben feltöltve kerül kiszállítás-

ra. Az akkumulátor teljes teljesítményének biztosítására az

első alkalmazás előtt töltse fel teljesen az akkumulátort a töl-

A Li‑ion-akkumulátort bármikor fel lehet tölteni, anélkül,

hogy ez megrövidítené az élettartamát. A töltési folyamat

megszakítása nem árt az akkumulátornak.

A lithium-ionos-akkumulátort az „Electronic Cell Protection

(ECP)“ védi a túl erős kisülés ellen. Ha az akkumulátor kime-

rült, az elektromos kéziszerszámot egy védőkapcsoló kikap-

csolja: Ekkor a betétszerszám nem mozog tovább.

u Az elektromos kéziszerszám automatikus kikapcsolá-

sa után ne nyomja tovább a be‑/kikapcsolót. Ez meg-

rongálhatja az akkumulátort.

A (1)akkumulátor eltávolításához nyomja meg a (2)retesze-

lés feloldó gombot és húzza ki az akkumulátort lefelé az

elektromos kéziszerszámból. Ne erőltesse a kihúzást.

Akkumulátor töltöttségi szint kijelző

A (4)akkumulátor töltési szint kijelző display három zöld

LED-je a (1)akkumulátor töltési szintjét mutatja. A feltöltési

szintjelző display csak az üzembe helyezés utáni 5másod-

Tartós fény, 3 x zöld ≥2/3

Tartós fény, 2 x zöld ≥1/3

Tartós fény, 1 x zöld < 1/3

Villogó fény 1 x zöld tartalék

Villogó fény 3 x zöld üres

Ha a bekapcsolás után egyik LED sem világít, az akkumulátor

meghibásodott és ki kell cserélni.

A fűrészlap behelyezése/kicserélése

u A betétszerszámfelszereléséhez vagy kicseréléséhez

viseljen védőkesztyűt. A betétszerszámok élesek és

hosszabb használat esetén felforrósodhatnak.

A fűrészlap kijelölése

A javasolt fűrészlapok áttekintése ezen útmutató végén talál-

ható. Csak egy-bütykös szárú (T-szár) fűrészlapokat használ-

jon. A fűrészlap ne legyen hosszabb, mint amire az előirány-

zott vágáshoz szükség van.

Kis sugarú görbék vágásához használjon keskeny fűrészla-

A fűrészlap behelyezése (lásd a B ábrát)

u A behelyezés előtt tisztítsa meg a fűrészlap szárát.

Egy elszennyeződött szárat nem lehet biztonságosan rög-

Tolja bele a (13) fűrészlapot a fogakkal a vágási irányban üt-

közésig a (11) fűrészlap befogó egységbe. A (20) SDS-kar

automatikusan hátraugrik és a fűrészlap reteszelésre kerül.

Ne nyomja kézzel hátra a (20) kart, mert ellenkező esetben

megrongálhatja az elektromos kéziszerszámot.

A fúrészlap behelyezésekor ügyeljen arra, hogy a fűrészlap

hátsó éle belefeküdjön a (10) vájatába.

u Ellenőrizze a fűrészlap szilárd rögzítését. Egy laza fű-

részlap kieshet és sérüléseket okozhat.

A fűrészlap kivetése (lásd aC ábrát)

u A fűrészlap kivetésekor úgy tartsa az elektromos kézi-

szerszámot, hogy a kirepülő fűrészlap ne okozhassa se

személyek, se állatok sérülését.

Forgassa el a (20) SDS-kart ütközésig a (21) érintésvédelem

felé előre. A készülék ekkor kilazítja és kiveti a fűrészlapot.

Csúszótalp (lásd a Dábrát)

Érzékeny felületek megmunkálásához fel lehet szerelni a

(17) csúszósarut a (9) talplemezre, hogy az megakadályozza

a felület megkarcolását.

A (17) csúszósaru felszereléséhez akassza azt elöl be a (9)

talplemezbe, nyomja hátul fel és pattintsa be a helyére.

Kiszakadásgátló (lásd a Eábrát)

A (18)kiszakadásgátló (tartozék) faanyagok fűrészelésekor

megakadályozhatja a felület kiszakadását. A kiszakadásgát-

lót csak meghatározott fűrészlap-típusokhoz és csak 0° vágá-

si szög esetén lehet használni.

Tolja bele elölről a (18)felszakadásgátlót a (9)talplemezbe.

A (17)csúszósaru alkalmazásakor a (18)kiszakadásgátlót

nem a (9)talplemezbe, hanem a csúszósaruba kell behelyez-

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és

fémek pora egészségkárosító hatású lehet. A poroknak a ke-

zelő vagy a közelben tartózkodó személyek által történő

megérintése vagy belégzése allergikus reakciókat és/vagy a

légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá-

súak, főleg ha a faanyag kezeléséhez más anyagokat is fel-

használtak (kromát, favédő vegyszerek). A készülékkel az-

besztet tartalmazó anyagokat csak szakembereknek szabad

– A lehetőségek szerint használjon az anyagnak megfelelő

– Gondoskodjon a munkahely jó szellőztetéséről.

– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-

dő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az

adott országban érvényes előírásokat.

u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-

sen össze por. A porok könnyen meggyulladhatnak.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)128 | Magyar

Szerelje fel a (15) védőbúrát, mielőtt az elektromos kézi-

szerszámot egy porelszíváshoz csatlakoztatná.

Tegye úgy fel a (15)védőbúrát az elektromos kéziszerszám-

ra, hogy a (21)érintésvédő tartója bepattanjon a helyére.

A porelszívás nélküli munkákhoz és sarokvágásokhoz vegye

le a berendezésről a (15)védőbúrát. Ehhez húzza le előrefe-

lé a védőbúrát a (21)érintésvédőről.

A porelszívás csatlakoztatása (lásd aF–Gábrát)

Tegye be a (16)elszívó csonkot a (9)talplemez megfelelő ki-

Csatlakoztasson egy (22) elszívó tömlőt (tartozék) az (16)

elszívó csőcsonkhoz. Kapcsolja össze a (22) elszívó tömlőt

egy porszívóval (tartozék).

A különböző porszívókhoz való csatlakoztatás áttekintése

ezen útmutató végén található.

Az optimális elszíváshoz, ha lehetséges, szerelje fel a (18) ki-

A porszívónak alkalmasnak kell lennie a megmunkálásra ke-

rülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-

raz porok elszívásához egy speciálisan erre a célra gyártott

porszívót kell használni.

u Az elektromos kéziszerszámon végzendő minden

munka (például karbantartás, szerszámcsere, stb.)

megkezdése előtt, valamint szállításhoz és tároláshoz

vegye ki az akkumulátort az elektromos kéziszerszám-

ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin-

tésekor bekapcsolódó készülék sérüléseket okozhat.

A rezgőmozgás beállítása

A három fokozatban beállítható előtolással a vágási sebessé-

get, a vágási teljesítményt és a vágási vonalat a megmunká-

lásra kerülő anyagnak megfelelően optimálisan be lehet állí-

A rezgőmozgás a (8) beállítókarral üzem közben is beállítha-

0fokozat nincs rezgőmozgás

Ⅰfokozat kis rezgőmozgás

Ⅱfokozat nagy rezgőmozgás

A mindenkori alkalmazáshoz legmegfelelőbb optimális rezgé-

si fokozatot gyakorlati prőbákkal lehet meghatározni. Erre az

alábbi javaslatok érvényesek:

– Annál alacsonyabb rezgési fokozatot használjon, minél fi-

nomabb és tisztább vágási élet akar előállítani, szükség

esetén kapcsolja teljesen ki a rezgőmozgást.

– Vékony munkadarabok (pl. fémlemezek) megmunkálásá-

hoz kapcsolja ki a rezgőmozgást.

– Kemény anyagok (pl. acél) megmunkálásához használjon

alacsony rezgőmozgást.

– Puha anyagokban, valamint fában, szálirányban történő

fűrészeléshez használhatja a maximális rezgőmozgást.

A sarkalószög beállítása (lásd aH ábrát)

A (9) talplemezt sarokvágásokhoz 45°-kal jobbra vagy balra

A (16)elszívó csonkot és a (18)felszakadásgátlót sarokvá-

gásnál nem lehet használni.

– Vegye le a (16)elszívó csonkot és a (18)kiszakadásgát-

– 0° sarkalószögnél egy csap áll bele egy megfelelő bemé-

– Oldja ki annyira a (23)csavart a (24)belső hatlapos

kulccsal, hogy a (9)talplemezt el tudja tolni a (1)akku-

mulátor felé. Csúsztassa bele a csapot a vezetőhoronyba.

– A sarkalószög beállításához forgassa el a (9)talplemezt a

(25)skálának megfelelően a kívánt helyzetbe. Egy szög-

mérővel 45°-ig bármekkora szög beállítható.

– Húzza meg ismét szorosra a (23) csavart.

Az akkumulátor beszerelése

Figyelem: Az elektromos kéziszerszámnak nem megfelelő

akkumulátorok használata működési hibákhoz vagy az elekt-

romos kéziszerszám megrongálódásához vezethet.

Tolja be a feltöltött (1) akkumulátort a kosarába, amíg az

érezhetően beugrik a reteszelési helyzetbe és biztonságos

A munkahely megvilágító LED-lámpa bekapcsolása

A (14)munkahely megvilágító lámpa be-, illetve kikapcsolá-

sához nyomja meg a (3)munkahely megvilágító lámpa gom-

u Ne nézzen közvetlenül a munkahely megvilágító lám-

pába, az elvakíthatja Önt.

u Gondoskodjon arról, hogy működtetni tudja a be-/ki-

kapcsolót, anélkül, hogy ehhez el kellene engednie a

Az elektromos kéziszerszám bekapcsolásához tolja el előre

a (7)be-/kikapcsolót, úgy hogy a kapcsolón az „I“ jel jelen-

Az elektromos kéziszerszám kikapcsolásához tolja el hátra a

(7)be-/kikapcsolót, úgy hogy a kapcsolón a „0“ jel jelenjen

Újraindulás elleni védelem

Az újraindulás elleni védelem az áramellátás megszakítása

majd helyreállítása esetén meggátolja az elektromos kézi-

szerszám akaratlan újraindulását. Mihelyt az újraindulás elle-

ni védelem aktiválásra kerül, a hőmérsékletellenőrző beren-

dezés / túlterhelés elleni védelem (6)jelzőlámpája megszakí-

tás nélkül villogni kezd.

Az ismételt üzembe helyezéshez hozza a (7)be-/kikapcsolót

kikapcsolt helyzetbe és kapcsolja ismét be az elektromos ké-

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsMagyar | 129

Figyelem: Nagyon gyors ki- és visszakapcsolás esetén elő-

fordulhat, hogy az újraindulás elleni védelem aktiválódik, és

az elektromos kéziszerszám a (7)be-/kikapcsoló működteté-

se ellenére sem indul el. Hozza a (7)be-/kikapcsolót kikap-

csolt helyzetbe és kapcsolja ismét be az elektromos kéziszer-

A löketszám előzetes kijelölése

A (5) löketszám előválasztó szabályozókerékkel a löketszá-

mot előre ki lehet választani és üzem közben is meg lehet vál-

A szükséges löketszám a megmunkálásra kerülő anyagtól és

a munkafeltételektől függ és gyakorlati próbával lehet meg-

A löketszámot a fűrészlapnak a munkadarabra való felhelye-

zésekor valamint műanyag és alumínium fűrészelésekor cél-

Ha hosszabb ideig alacsony löketszámmal dolgozik, az elekt-

romos kéziszerszám erősen felmelegedhet. Vegye ki a fű-

részlapot járassa az elektromos kéziszerszámot a lehűléshez

kb. 3percig a maximális löketszámmal.

Hőmérsékletfüggő túlterhelés elleni védelem

Rendeltetésszerű használat esetén az elektromos kéziszer-

számot nem lehet túlterhelni. Túl magas terhelés vagy a meg-

engedett akkumulátor hőmérséklet tartományból való kilé-

pés esetén a fordulatszám csökkentésre kerül, vagy az elekt-

romos kéziszerszám kikapcsolódik. Csökkentett fordulat-

szám esetén az elektromos kéziszerszám csak a megenge-

dett akkumulátor hőmérséklet elérésekor, vagy csak csök-

kentett terhelés esetén veszi ismét fel a teljes fordulatszá-

mát. Egy automatikus kikapcsolás esetén kapcsolja ki az

elektromos kéziszerszámot, hagyja lehűlni az akkumulátort

és ismét kapcsolja be az elektromos kéziszerszámot.

Hőmérséklet felügyelet / túlterhelés elleni védelem

A piros (6)hőmérsékletellenőrző / túlterhelésvédelmi LED-

kijelző segítséget nyújt ahhoz, hogy meggátolja az akkumulá-

tor túlmelegedését, valamint a motor túlterhelését.

Ha a (6)hőmérsékletellenőrző / túlterhelésvédelmi LED-ki-

jelző folytonosan, piros színben világít, az akkumulátor hő-

mérséklete túl magas és az elektromos kéziszerszám auto-

matikusan kikapcsolásra kerül.

Mielőtt tovább dolgozni kezdene, kapcsolja ki az elektromos

kéziszerszámot és hagyja kihűlni az akkumulátort.

Ha a (6)hőmérsékletellenőrző / túlterhelésvédelmi LED-ki-

jelző piros színben villog, az elektromos kéziszerszám le-

blokkolt és automatikusan kikapcsolásra kerül.

Húzza ki az elektromos kéziszerszámot a munkadarabból.

Mihelyt elhárítják a blokkolás okát, az elektromos kéziszer-

szám a beállított löketszámmal ismét működni kezd.

Munkavégzési tanácsok

u Az elektromos kéziszerszámon végzendő minden

munka (például karbantartás, szerszámcsere, stb.)

megkezdése előtt, valamint szállításhoz és tároláshoz

vegye ki az akkumulátort az elektromos kéziszerszám-

ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin-

tésekor bekapcsolódó készülék sérüléseket okozhat.

u Kapcsolja azonnal ki az elektromos kéziszerszámot,

ha a fűrészlap leblokkol.

u Kisebb vagy vékony munkadarabok megmunkálásá-

hoz használjon mindig egy stabil alapot.

A fában, faforgácslemezekben, építési anyagokban stb. vég-

zett fűrészelés előtt ellenőrizze, nincsenek-e idegen anya-

gok, például szögek, csavarok stb. a megmunkálásra kerülő

munkadarabban, és szükség esetén távolítsa el ezeket.

Besüllyesztéses fűrészelés (lásd aI ábrát)

u Besüllyesztéses fűrészeléssel csk puha anyagokat,

például fát, gipszkartont vagy hasonló más anyagokat

szabad csak megmunkálni!

A besüllyesztéses fűrészeléshez csak rövid fűrészlapokat

használjon. Besüllyesztéses fűrészelést csak 0°-os sarkaló-

szög mellett lehet végezni.

Tegye fel az elektromos kéziszerszámot a (9) talplemez hát-

só élével a munkadarabra, anélkül, hogy a (13) fűrészlap

megérintené a munkadarabot és kapcsolja be a fűrészt. A lö-

ketszám-vezérléssel ellátott elektromos kéziszerszámoknál a

legmagasabb löketszámot jelölje ki. Nyomja hozzá erőtelje-

sen az elektromos kéziszerszámot a munkadarabhoz és las-

san merítse be a fűrészlapot a munkadarabba.

Mihelyt a (9) talplemez egész felületével felfekszik a munka-

darabra, fűrészeljen tovább a kívánt metszésvonal mentén.

Párhuzamos ütköző körvágó szerkezettel (tartozék)

A körvágó szerkezettel (tartozék) felszerelt (27) párhuza-

mos ütközővel végzett munkáknál a munkadarab legnagyobb

megengedett vastagsága 30mm lehet.

Párhuzamos vágások (lásd aJ ábrát): Lazítsa ki a (26) rögzí-

tőcsavart és tolja bele a párhuzamos ütköző skáláját a (12)

megvezetésen keresztül a talplemezbe. Állítsa be a talplemez

belső élénél skálaértékként a kívánt vágási szélességet. Húz-

za meg ismét szorosra a (26) rögzítőcsavart.

Köralakú vágások (lásd aK ábrát): Fúrjon a vágási vonalnál a

kivágásra kerülő körön belül egy furatot, amelyen át lehet

dugni a fűrészlapot. Munkalja meg a furatot egy marófejjel

vagy reszelővel, hogy a fűrészlap egy síkban lehessen a vágá-

Tegye át a (26) rögzítőcsavart a párhuzamos ütköző másik

oldalára. Tolja bele a párhuzamos ütköző skáláját a (12)

megvezetésen keresztül a talplemezbe. Fúrjon a munkada-

rabba a kivágandó rész közepén egy nyílást. Dugja bele a

(28) központozó tüskét a párhuzamos ütköző belső nyílásán

keresztül a most kifúrt nyílásba. Skálaértékként állítsa be a

talplemez belső élénél a sugarat. Húzza meg szorosra a (26)

Fémek fűrészelése esetén az anyag felmelegedése miatt a

vágási vonalra célszerű hűtő- ill. kenőanyagot felvinni.

Tájékoztató az akkumulátor optimális kezeléséhez

Óvja meg az akkumulátort a nedvességtől és a víztől.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)130 | Русский

Az akkumulátort csak a –20°C...50°C hőmérséklet tarto-

mányban szabad tárolni. Ne hagyja például az akkumulátort

nyáron egy gépjárműben.

Időnként tisztítsa meg az akkumulátor szellőzőrését egy pu-

ha, tiszta és száraz ecsettel.

Ha az akkumulátor feltöltése után a készülék már csak lénye-

gesen rövidebb ideig üzemeltethető, akkor az akkumulátor

elhasználódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsola-

Karbantartás és szerviz

Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcsere, stb.)

megkezdése előtt, valamint szállításhoz és tároláshoz

vegye ki az akkumulátort az elektromos kéziszerszám-

ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin-

tésekor bekapcsolódó készülék sérüléseket okozhat. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol-

Rendszeresen tisztítsa meg a fűrészlap befogó egységet. Eh-

hez vegye ki a fűrészlapot az elektromos kéziszerszámból és

kissé ütögesse ki egy sík felületen az elektromos kéziszerszá-

Az elektromos kéziszerszám erős erős elszennyeződése mű-

ködészavarokhoz vezethet. Ezért az olyan anyagokat, ame-

lyek fűrészelésekor nagy mennyiségű por keletkezik, nefűré-

szeljen alulról vagy fej feletti helyzetben.

Ha a porkivezető nyílás eldugul, kapcsolja ki az elektromos

kéziszerszámot, vegye le a porelszívást és távolítsa el a port

Időnként kenje meg a (10) vezetőgörgőt egy csepp olajjal.

Rendszeresen ellenőrizze a (10)vezetőgörgőt. Ha a vezető-

görgő elhasználódott, azt egy erre felhatalmazott Bosch-Ve-

vőszolgálattal ki kell cseréltetni.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve-

sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb-

rák és egyéb információk a következő címen találhatók:

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és

azok tartozékaival kapcsolatos kérdésekben szívesen nyújt

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,

okvetlenül adja meg a termék típustábláján található 10‑je-

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

A benne található lithium-ionos-akkumulátorokra a veszélyes

árukra vonatkozó előírások érvényesek. A felhasználók az ak-

kumulátorokat a közúti szállításban minden további nélkül

Ha az akkumulátorok szállításával harmadik személyt (példá-

ul: légi vagy egyéb szállító vállalatot) bíznak meg, akkor fi-

gyelembe kell venni a csomagolásra és a megjelölésre vonat-

kozó különleges követelményeket. Ebben az esetben a kül-

demény előkészítésébe be kell vonni egy veszélyes áru szak-

Csak akkor küldje el az akkumulátort, ha a háza nincs meg-

rongálódva. Ragassza le a nyitott érintkezőket és csomagolja

be úgy az akkumulátort, hogy az a csomagoláson belül ne

mozoghasson. Vegye figyelembe az adott országon belüli, az

előbbieknél esetleg szigorúbb helyi előírásokat.

Az elektromos kéziszerszámokat, az akkumulá-

torokat, a tartozékokat és a csomagolást a kör-

nyezetvédelmi szempontoknak megfelelően

kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat és

az akkumulátorokat/elemeket a háztartási sze-

Csak az EU‑tagországok számára:

A 2012/19/EU európai irányelvnek megfelelően a már nem

használható elektromos kéziszerszámokat és a 2006/66/EK

európai irányelvnek megfelelően a már nem használható ak-

kumulátorokat/elemeket külön össze kell gyűjteni és a kör-

nyezetvédelmi szempontoknak megfelelően kell újrafelhasz-

Akkumulátorok/elemek:

Kérjük vegye figyelembe a Szállítás fejezetben található tájé-

koztatót (lásd „Szállítás”, Oldal130).

EU konformitási nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek

az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi ide-

vágó előírásainak és megfelelnek a következő szabványoknak.

Műszaki dokumentumok megőrzési pontja: *
