INSTRUKCJA OBSŁUGI GST 10.8V Li BOSCH

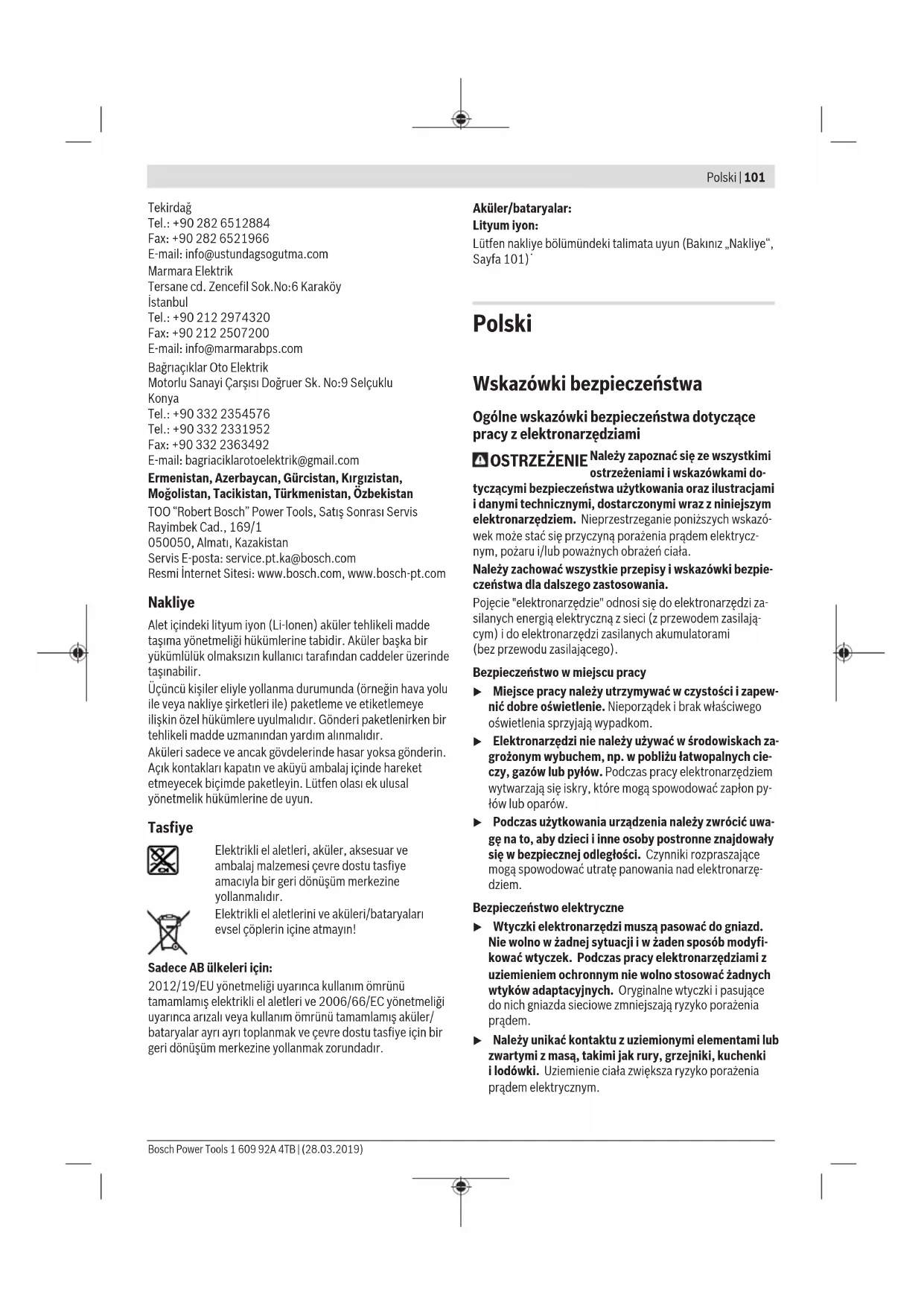

pl Instrukcja oryginalna

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące

pracy z elektronarzędziami

OSTRZEŻENIE Należy zapoznać się ze wszystkimi

ostrzeżeniami i wskazówkami do-

tyczącymi bezpieczeństwa użytkowania oraz ilustracjami

i danymi technicznymi, dostarczonymi wraz z niniejszym

elektronarzędziem. Nieprzestrzeganie poniższych wskazó-

wek może stać się przyczyną porażenia prądem elektrycz-

nym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie przepisy i wskazówki bezpie-

czeństwa dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi za-

silanych energią elektryczną z sieci (z przewodem zasilają-

cym) i do elektronarzędzi zasilanych akumulatorami

(bezprzewodu zasilającego).

Bezpieczeństwo w miejscu pracy u Miejsce pracy należy utrzymywać w czystości i zapew- nić dobre oświetlenie. Nieporządek i brak właściwego

oświetlenia sprzyjają wypadkom. u Elektronarzędzi nie należy używać w środowiskach za- grożonym wybuchem, np. w pobliżu łatwopalnych cie-

czy, gazów lub pyłów. Podczas pracy elektronarzędziem

wytwarzają się iskry, które mogą spowodować zapłon py-

łów lub oparów. u Podczas użytkowania urządzenia należy zwrócić uwa- gę na to, aby dzieci i inne osoby postronne znajdowały

się w bezpiecznej odległości. Czynniki rozpraszające

mogą spowodować utratę panowania nad elektronarzę-

Bezpieczeństwo elektryczne u Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfi-

kować wtyczek. Podczas pracy elektronarzędziami z

uziemieniem ochronnym nie wolno stosować żadnych

wtyków adaptacyjnych. Oryginalne wtyczki i pasujące

do nich gniazda sieciowe zmniejszają ryzyko porażenia

prądem. u Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki

ilodówki. Uziemienie ciała zwiększa ryzyko porażenia

prądem elektrycznym. Bosch Power Tools 1 609 92A 4TB | (28.03.2019)102 | Polski

u Elektronarzędzi nie wolno narażać na kontakt z desz-

czem ani wilgocią. Przedostanie się wody do wnętrza

obudowy zwiększa ryzyko porażenia prądem elektrycz-

u Nie używać przewodu zasilającego do innych celów.

Nie wolno używać przewodu do przenoszenia ani prze-

suwania elektronarzędzia; nie wolno też wyjmować

wtyczki z gniazda, pociągając za przewód. Przewód

należy chronić przed wysokimi temperaturami, należy

go trzymać zdala od oleju, ostrych krawędzi i rucho-

mych części urządzenia. Uszkodzone lub splątane prze-

wody zwiększają ryzyko porażenia prądem elektrycznym.

u Używając elektronarzędzia na świeżym powietrzu, na-

leży upewnić się, że przedłużacz jest przeznaczony do

pracy na zewnątrz. Użycie przedłużacza przeznaczone-

go do pracy na zewnątrz zmniejsza ryzyko porażenia prą-

u Jeżeli nie ma innej możliwości, niż użycie elektrona-

rzędzia w wilgotnym otoczeniu, należy podłączyć je do

źródła zasilania wyposażonego w wyłącznik ochronny

różnicowoprądowy. Zastosowanie wyłącznika ochron-

nego różnicowoprądowego zmniejsza ryzyko porażenia

prądem elektrycznym.

u Podczas pracy z elektronarzędziem należy zachować

czujność, każdą czynność wykonywać ostrożnie i z

rozwagą. Nie przystępować do pracy elektronarzę-

dziem w stanie zmęczenia lub będąc pod wpływem

narkotyków, alkoholu lub leków. Chwila nieuwagi pod-

czas pracy może grozić bardzo poważnymi obrażeniami

u Stosować środki ochrony osobistej. Należy zawsze

nosić okulary ochronne. Środki ochrony osobistej, np.

maska przeciwpyłowa, antypoślizgowe obuwie, kask

ochronny czy ochraniacze na uszy, w określonych warun-

kach pracy obniżają ryzyko obrażeń ciała.

u Należy unikać niezamierzonego uruchomienia narzę-

dzia. Przed podłączeniem elektronarzędzia do źródła

zasilania i/lub podłączeniem akumulatora, podniesie-

niem albo transportem urządzenia, należy upewnić

się, że włącznik elektronarzędzia znajduje się w pozy-

cji wyłączonej. Przenoszenie elektronarzędzia z palcem

opartym na włączniku/wyłączniku lub włożenie do gniaz-

da sieciowego wtyczki włączonego narzędzia, może stać

się przyczyną wypadków.

u Przed włączeniem elektronarzędzia należy usunąć

wszystkie narzędzia nastawcze i klucze maszynowe.

Narzędzia lub klucze, pozostawione wruchomych czę-

ściach urządzenia, mogą spowodować obrażenia ciała.

u Należy unikać nienaturalnych pozycji przy pracy. Na-

leży dbać o stabilną pozycję przy pracy i zachowanie

równowagi. Dzięki temu można będzie łatwiej zapano-

wać nad elektronarzędziem w nieprzewidzianych sytu-

u Należy nosić odpowiednią odzież. Nie należy nosić

luźnej odzieży ani biżuterii. Włosy i odzież należy trzy-

mać z dala od ruchomych części. Luźna odzież, biżuteria

lub długie włosy mogą zostać pochwycone przez ruchome

u Jeżeli producent przewidział możliwość podłączenia

odkurzacza lub systemu odsysania pyłu, należy upew-

nić się, że są one podłączone i są prawidłowo stosowa-

ne. Użycie urządzenia odsysającego pył może zmniejszyć

zagrożenie zdrowia pyłami.

u Nie wolno dopuścić, aby rutyna, nabyta w wyniku czę-

stej pracy elektronarzędziem, zastąpiła ścisłe prze-

strzeganie zasad bezpieczeństwa. Brak ostrożności i

rozwagi podczas obsługi elektronarzędzia może w ułamku

spowodować ciężkie obrażenia.

Obsługa i konserwacja elektronarzędzi

u Nie należy przeciążać elektronarzędzia. Należy do-

brać odpowiednie elektronarzędzie do wykonywanej

czynności. Odpowiednio dobrane elektronarzędzie wy-

kona pracę lepiej i bezpieczniej, z prędkością, do jakiej

u Nie należy używać elektronarzędzia z uszkodzonym

włącznikiem/wyłącznikiem. Elektronarzędzie, którym

nie można sterować za pomocą włącznika/wyłącznika,

stwarza zagrożenie i musi zostać naprawione.

u Przed rozpoczęciem jakichkolwiek prac nastawczych,

przed wymianą osprzętu lub przed odłożeniem elek-

tronarzędzia należy wyjąć wtyczkę z gniazda sieciowe-

go i/lub usunąć akumulator. Ten środek ostrożności

ogranicza ryzyko niezamierzonego uruchomienia elektro-

u Nieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy udostęp-

niać narzędzia osobom, które nie są z nim obeznane

lub nie zapoznały się z niniejszą instrukcją. Elektrona-

rzędzia w rękach nieprzeszkolonego użytkownika są nie-

u Elektronarzędzia i osprzęt należy utrzymywać w nie-

nagannym stanie technicznym. Należy kontrolować,

czy ruchome części urządzenia prawidłowo funkcjonu-

ją i nie są zablokowane, czy nie doszło do uszkodzenia

niektórych części oraz czy nie występują inne okolicz-

ności, które mogą mieć wpływ na prawidłowe działa-

nie elektronarzędzia. Uszkodzone części należy na-

prawić przed użyciem elektronarzędzia. Wiele wypad-

ków spowodowanych jest niewłaściwą konserwacją elek-

u Należy stale dbać o czystość narzędzi skrawających i

regularnie je ostrzyć. Starannie konserwowane, ostre

narzędzia skrawające rzadziej się blokują i są łatwiejsze w

u Elektronarzędzi, osprzętu, narzędzi roboczych itp. na-

leży używać zgodnie z ich instrukcjami oraz uwzględ-

niać warunki i rodzaj wykonywanej pracy. Wykorzysty-

wanie elektronarzędzi do celów niezgodnych z ich prze-

znaczeniem jest niebezpieczne.

u Uchwyty i powierzchnie chwytowe powinny być za-

wsze suche, czyste i niezabrudzone olejem ani sma-

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsPolski | 103

rem. Śliskie uchwyty i powierzchnie chwytowe nie po-

zwalają na bezpieczne trzymanie narzędzia i kontrolę nad

nim w nieoczekiwanych sytuacjach.

Obsługa i konserwacja elektronarzędzi

u Akumulatory należy ładować tylko w ładowarkach o

parametrach określonych przez producenta. W przy-

padku użycia ładowarki, przystosowanej do ładowania

określonego rodzaju akumulatorów, w sposób niezgodny

z przeznaczeniem, istnieje niebezpieczeństwo pożaru.

u Elektronarzędzi należy używać wyłącznie z przezna-

czonymi do nich akumulatorami. Użycie innych akumu-

latorów może stwarzać ryzyko odniesienia obrażeń ciała i

u Nieużywany akumulator należy przechowywać z dala

od metalowych elementów, takich jak spinacze, mone-

ty, klucze, gwoździe, śruby lub inne małe przedmioty

metalowe, które mogłyby spowodować zwarcie biegu-

nów akumulatora. Zwarcie biegunów akumulatora może

skutkować oparzeniem lub wybuchem pożaru.

u Przechowywanie lub użytkowanie akumulatora w nie-

odpowiednich warunkach może spowodować wyciek

elektrolitu. Należy unikać kontaktu z elektrolitem, a w

razie przypadkowego kontaktu, przepłukać skórę wo-

dą. W przypadku dostania się elektrolitu do oczu, na-

leży dodatkowo zasięgnąć porady lekarza. Elektrolit

wyciekający z akumulatora może spowodować podrażnie-

nie skóry lub oparzenia.

u Nie wolno używać uszkodzonych ani modyfikowanych

akumulatorów i elektronarzędzi. Uszkodzone lub zmo-

dyfikowane akumulatory mogą zachowywać się w sposób

nieprzewidywalny, powodując niebezpieczne dla zdrowia

skutki (zapłon, eksplozja, obrażenia ciała).

u Akumulator należy trzymać z dala od ognia oraz chro-

nić przed ekstremalnymi temperaturami. Wskutek

działania ognia lub temperatury przekraczającej 130°C

akumulator może eksplodować.

u Należy stosować się do wszystkich wskazówek doty-

czących ładowania. Nie wolno ładować akumulatora

lub elektronarzędzia w temperaturze znajdującej się

poza zakresem sprecyzowanym w niniejszej instruk-

cji. Niezgodne z instrukcją ładowanie lub ładowanie w

temperaturze niemieszczącej się w zalecanym zakresie

może spowodować uszkodzenie akumulatora oraz zwięk-

u Prace serwisowe przy elektronarzędziu mogą być wy-

konywane wyłącznie przez wykwalifikowany personel

i przy użyciu oryginalnych części zamiennych. W ten

sposób zagwarantowana jest bezpieczna eksploatacja

u Nie wolno w żadnym wypadku naprawiać uszkodzone-

go akumulatora. Naprawy akumulatora można dokony-

wać wyłącznie u producenta lub w autoryzowanym punk-

Wskazówki dotyczące bezpieczeństwa pracy z

u Podczas wykonywania prac, przy których narzędzie

skrawające mogłoby natrafić na ukryte przewody

elektryczne, elektronarzędzie należy trzymać wyłącz-

nie za izolowane powierzchnie. Kontakt z przewodem

elektrycznym pod napięciem może spowodować przeka-

zanie napięcia na nieizolowane części metalowe elektro-

narzędzia, grożąc porażeniem prądem elektrycznym.

u Należy zastosować zaciski lub inne podobne narzę-

dzia, aby zabezpieczyć i unieruchomić obrabiany ele-

ment na stabilnym podłożu. Trzymanie obrabianego ele-

mentu w ręku lub podpieranie go ciałem nie zapewnia od-

powiedniej stabilności i może prowadzić do utraty kontro-

u Ręce należy trzymać z dala od zakresu działania pilar-

ki. Nie wkładać rąk pod obrabiany element. Przy kon-

takcie z brzeszczotem istnieje niebezpieczeństwo zranie-

u Przed przyłożeniem elektronarzędzia do przedmiotu

obrabianego, należy je uruchomić. W przeciwnym wy-

padku narzędzie robocze może zablokować się w obrabia-

nym materiale i spowodować odrzut.

u Należy zwrócić uwagę, by podczas cięcia stopa bez-

piecznie przylegała do obrabianego przedmiotu.

Skrzywiony brzeszczot może się złamać lub doprowadzić

u Po zakończeniu pracy elektronarzędzie należy wyłą-

czyć. Brzeszczot można wyjąć z obrabianego materia-

łu dopiero wtedy, gdy całkowicie się on zatrzyma.

Można w ten sposób uniknąć odrzutu i bezpiecznie odło-

żyć elektronarzędzie.

u Przed odłożeniem elektronarzędzia należy poczekać,

aż znajdzie się ono w bezruchu. Narzędzie robocze mo-

że się zablokować idoprowadzić do utraty kontroli nad

u Należy stosować wyłącznie brzeszczoty nieuszkodzo-

ne i znajdujące się w nienagannym stanie. Wygięte lub

nieostre brzeszczoty mogą się złamać, mieć negatywny

wpływ na linię cięcia, a także spowodować odrzut.

u Nie wolno wyhamowywać brzeszczotu poprzez wywie-

ranie bocznego nacisku. Brzeszczot może ulec uszko-

dzeniu, złamaniu lub spowodować odrzut.

u Należy używać odpowiednich detektorów w celu zlo-

kalizowania instalacji lub zwrócić się o pomoc do lo-

kalnego dostawcy usługi. Kontakt z przewodami znajdu-

jącymi się pod napięciem może doprowadzić do powsta-

nia pożaru lub porażenia elektrycznego. Uszkodzenie

przewodu gazowego może doprowadzić do wybuchu.

Przebicie przewodu wodociągowego powoduje szkody

u W razie uszkodzenia akumulatora lub stosowania go

niezgodnie z przeznaczeniem może dojść do wystąpie-

nia oparów. Akumulator może się zapalić lub wybuch-

nąć. Należy zadbać o dopływ świeżego powietrza, a w

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)104 | Polski

przypadku wystąpienia dolegliwości skontaktować się z

lekarzem. Opary mogą podrażnić drogi oddechowe. u Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. u Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować

uszkodzenie akumulatora. Może wówczas dojść do

zwarcia wewnętrznego akumulatora i do jego przepalenia,

eksplozji lub przegrzania. u Akumulator należy stosować wyłącznie w urządze- niach producenta. Tylko w ten sposób można ochronić

akumulator przed niebezpiecznym dla niego przeciąże-

Akumulator należy chronić przed wysokimi

temperaturami, np. przed stałym nasłonecz-

nieniem, przed ogniem, zanieczyszczeniami,

wodą i wilgocią. Istnieje zagrożenie zwarcia i

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki do-

tyczące bezpieczeństwa i zalecenia. Nie-

przestrzeganie wskazówek dotyczących bez-

pieczeństwa izaleceń może doprowadzić do

porażenia prądem elektrycznym, pożaru i/lub

poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku

Użycie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do wykonywania na stałym

podłożu cięć i wykrojów w drewnie, tworzywach sztucznych,

metalu, płytach ceramicznych i gumie. Jest odpowiednie do

wykonywanie cięć w linii prostej i krzywej, pod kątem do

45°. Należy wziąć pod uwagę zalecenia dotyczące brzeszczo-

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odno-

si się do schematu elektronarzędzia na stronach graficznych.

Przycisk odblokowujący akumulator

Przycisk oświetlenia roboczego

Wskaźnik stanu naładowania akumulatora

Pokrętło wstępnego wyboru prędkości skokowej

Wskaźnik kontroli temperatury / wyłącznika przecią-

Dźwignia regulacji ruchu oscylacyjnego

Otwory mocujące prowadnicy równoległej

Pokrywa ochronna do odsysania pyłu

Osłona przeciwodpryskowa

Rękojeść (powierzchnia izolowana)

Dźwignia SDS zwalniająca brzeszczot

Zabezpieczenie przed dotykiem

Śruba mocująca prowadnicy równoległej

Prowadnica równoległa z cyrklem

Trzpień centrujący cyrkla

Osprzęt ukazany na rysunkach lub opisany w instrukcji użyt-

kowania nie wchodzi w standardowy zakres dostawy. Kom-

pletny asortyment wyposażenia dodatkowego można zna-

leźć w naszym katalogu osprzętu.

Napięcie znamionowe V= 12

Prędkość skokowa bez ob-

Maks. głębokość cięcia

– w stali (węglowej) mm 3

Kąt cięcia (w lewo/w prawo)

Dopuszczalna temperatura otoczenia

– podczas ładowania °C 0…+45

A) w zależności od zastosowanego akumulatora

B) ograniczona wydajność w przypadku temperatur <0°C Dane techniczne uzyskane w wyników pomiarów z akumulatorem

wchodzącym w zakres dostawy.

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsPolski | 105

Informacje o emisji hałasu i drgań

Wartości pomiarowe emisji hałasu zostały określone zgodnie

Określony wg skali A typowy poziom ciśnienia akustycznego

emitowanego przez elektronarzędzie wynosi 75dB(A). Nie-

pewność pomiaru K = 5dB. Poziom hałasu podczas pracy

może przekroczyć podane wartości. Stosować środki

Wartości łączne drgań a

(suma wektorowa z trzech kierun-

ków) i niepewność pomiaru K oznaczone zgodnie z

Cięcie płyty wiórowej brzeszczotemT111C:

Cięcie blachy metalowej brzeszczotem T118A:

Podany w niniejszej instrukcji poziom drgań i poziom emisji

hałasu zostały zmierzone zgodnie ze znormalizowaną proce-

durą pomiarową i mogą zostać użyte do porównywania elek-

tronarzędzi. Można ich także użyć do wstępnej oceny pozio-

mu drgań i poziomu emisji hałasu.

Podany poziom drgań i poziom emisji hałasu jest reprezenta-

tywny dla podstawowych zastosowań elektronarzędzia. Je-

żeli elektronarzędzie użyte zostanie do innych zastosowań

lub z innymi narzędziami roboczymi, a także jeśli nie będzie

właściwie konserwowane, poziom drgań i poziom emisji ha-

łasu mogą różnić się od podanych wartości. Podane powyżej

przyczyny mogą spowodować podwyższenie poziomu drgań

i poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom drgań i poziom emisji hałasu,

należy wziąć pod uwagę także okresy, gdy urządzenie jest

wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest

używane do pracy. Podane powyżej przyczyny mogą spowo-

dować obniżenie poziomu drgań i poziomu emisji hałasu w

Należy wprowadzić dodatkowe środki bezpieczeństwa, ma-

jące na celu ochronę osoby obsługującej przed skutkami eks-

pozycji na drgania, np.: konserwacja elektronarzędzia i na-

rzędzi roboczych, zapewnienie odpowiedniej temperatury,

aby nie dopuścić do wyziębienia rąk, właściwa organizacja

czynności wykonywanych podczas pracy.

u Przed przystąpieniem do jakichkolwiek prac przy

elektronarzędziu (np. prace konserwacyjne, wymiana

osprzętu itp.), a także na czas transportu i przechowy-

wania należy wyjąć z niego akumulator. Niezamierzone

uruchomienie włącznika/wyłącznika grozi skaleczeniem.

Ładowanie akumulatora (zob. rys.A)

u Należy stosować wyłącznie ładowarki wyszczególnio-

ne w danych technicznych. Tylko te ładowarki dostoso-

wane są do ładowania zastosowanego w elektronarzędziu

akumulatora litowo-jonowego.

Wskazówka: W momencie dostawy akumulator jest nałado-

wany częściowo. Aby zagwarantować pełną wydajność aku-

mulatora, należy przed pierwszym użyciem całkowicie nała-

dować akumulator w ładowarce.

Akumulator litowo-jonowy można doładować w dowolnej

chwili, nie powodując tym skrócenia jego żywotności. Prze-

rwanie procesu ładowania nie niesie za sobą ryzyka uszko-

dzenia ogniw akumulatora.

Dzięki systemowi elektronicznej ochrony ogniw "Electronic

Cell Protection (ECP)" akumulator litowo-jonowy jest zabez-

pieczony przed głębokim rozładowaniem. W przypadku roz-

ładowania akumulatora układ ochronny odłącza urządzenie:

narzędzie przestaje się poruszać.

u Po automatycznym wyłączeniu elektronarzędzia nie

naciskać ponownie włącznika/wyłącznika. Można w

ten sposób uszkodzić akumulator.

W celu wyjęcia akumulatora (1) nacisnąć przycisk odbloko-

wujący (2) i pociągnąć akumulator do dołu, wyjmując go z

elektronarzędzia. Nie należy przy tym używać siły.

Wskaźnik naładowania akumulatora

Trzy zielone diody LED wskaźnika stanu naładowania akumu-

latora (4) pokazują aktualny stan naładowania akumulatora

(1). Wskaźnik stanu naładowania akumulatora świeci się tyl-

ko przez 5sekund po włączeniu.

Światło ciągłe, 3 zielone diody ≥2/3

Światło ciągłe, 2 zielone diody ≥1/3

Światło ciągłe, 1 zielona dioda < 1/3

Światło migające, 1 zielona dioda Rezerwa

Światło migające, 3 zielone diody Rozładowany

Jeżeli po włączeniu urządzenia nie świeci się żadna dioda

LED oznacza to, że akumulator jest uszkodzony i należy go

Zakładanie/wymiana brzeszczotu

u Podczas montażu i wymiany narzędzia roboczego na-

leży używać rękawic ochronnych. Narzędzia robocze są

bardzo ostre, a przy dłuższym użytkowaniu mogą roz-

grzać się do wysokich temperatur.

Lista zalecanych brzeszczotów znajduje się na końcu niniej-

szej instrukcji obsługi. Stosować należy wyłącznie brzesz-

czoty z chwytem typuT. Brzeszczot nie powinien być dłuż-

szy, niż wymaga tego zaplanowane cięcie.

Do cięć o bardzo małych promieniach krzywizn należy stoso-

wać wąski brzeszczot.

Zakładanie brzeszczotu (zob. rys.B)

u Należy oczyścić chwyt brzeszczotu przed jego zamo-

cowaniem. Zabrudzony chwyt nie daje się bezpiecznie

Wsunąć brzeszczot (13), zębami w kierunku cięcia, w

uchwyt brzeszczotu (11), aż do oporu. Dźwignia SDS (20)

przeskakuje automatycznie do tyłu i brzeszczot zostaje zary-

glowany. Dźwigni (20) nie wolno przestawiać ręcznie do ty-

łu, gdyż można w ten sposób uszkodzić elektronarzędzie.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)106 | Polski

Podczas mocowania brzeszczotu należy zwrócić uwagę, aby

jego grzbiet znalazł się w rowku rolki prowadzącej (10).

u Należy skontrolować, czy brzeszczot jest dobrze osa-

dzony. Niewłaściwie zamocowany brzeszczot może wy-

paść i spowodować obrażenia.

Wyjmowanie brzeszczotu (zob. rys.C)

u Podczas wyjmowania brzeszczotu elektronarzędzie

powinno być skierowane w taki sposób, aby wyrzuca-

ny brzeszczot nie zranił osób ani zwierząt, znajdują-

Przesunąć dźwignę SDS (20) do oporu w przód, w kierunku

zabezpieczenia przed dotykiem (21). Spowoduje to zwolnie-

nie brzeszczotu i jego wyrzut.

Stopka ślizgowa (zob.rys.D)

Podczas obróbki delikatnych powierzchni istnieje możliwość

założenia stopki ślizgowej (17) na stopę (9), aby uniknąć za-

rysowania powierzchni.

Aby zamocować stopkę ślizgową (17), należy zaczepić ją

zprzodu o stopę (9) i docisnąć do tyłu, powodując zasko-

Osłona przeciwodpryskowa (zob.rys.E)

Osłona przeciwodpryskowa (18) (osprzęt) zapobiega wy-

szczerbianiu krawędzi podczas cięcia drewna. Osłonę prze-

ciwodpryskową można stosować tylko w przypadku niektó-

rych rodzajów brzeszczotów i tylko podczas cięcia prostopa-

dłego (kąt cięcia 0°).

Wsunąć osłonę przeciwodpryskową(18) od przodu w sto-

Jeżeli używana jest stopka ślizgowa (17) osłonę przeciwod-

pryskową (18) należy wsunąć nie w stopę (9), lecz w stopkę

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok malarskich

z zawartością ołowiu, niektórych gatunków drewna, minera-

łów lub niektórych rodzajów metalu, mogą stanowić zagroże-

nie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub

przedostanie się ich do płuc może wywołać reakcje alergicz-

ne i/lub choroby układu oddechowego operatora lub osób

znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są

za rakotwórcze, szczególnie w połączeniu z substancjami do

obróbki drewna (chromiany, impregnaty do drewna). Mate-

riały, zawierające azbest mogą być obrabiane jedynie przez

odpowiednio przeszkolony personel.

– O ile jest to możliwe, należy zawsze stosować system od-

sysania pyłu, dostosowany do rodzaju obrabianego mate-

– Należy zawsze dbać o dobrą wentylację stanowiska pracy.

– Zaleca się noszenie maski przeciwpyłowej z pochłania-

Należy przestrzegać aktualnie obowiązujących w danym kra-

ju przepisów, regulujących zasady obróbki różnego rodzaju

u Należy unikać gromadzenia się pyłu na stanowisku

pracy. Pyły mogą się z łatwością zapalić.

Pokrywę ochronną (15) należy zamontować przed podłącze-

niem elektronarzędzia do systemu odsysania pyłu.

Pokrywę ochronną(15) należy założyć na elektronarzędzie

w taki sposób, aby uchwyt zaskoczył w zabezpieczeniu

przed dotykiem(21).

Pokrywę ochronną(15) należy zdjąć przed przystąpieniem

do prac niewymagających stosowania systemu odsysania

pyłu oraz do cięcia pod kątem. W tym celu pokrywę ochron-

ną należy przesunąć do przodu i zdjąć z zabezpieczenia

przed dotykiem(21).

Podłączenie systemu odsysania pyłu (zob.rys.F–G)

Włożyć króciec do odsysania pyłu(16) w otwór w sto-

Założyć wąż odsysający (22) (osprzęt) na króciec odsysają-

cy (16). Połączyć wąż odsysający (22) z odkurzaczem

Zestawienie odkurzaczy, które można podłączyć do elektro-

narzędzia, znajduje się na końcu niniejszej instrukcji obsługi.

Aby osiągnąć optymalny efekt odsysania pyłu należy w miarę

możliwości zastosować osłonę przeciwodpryskową (18).

Odkurzacz musi być dostosowany do rodzaju obrabianego

Do odsysania szczególnie niebezpiecznych dla zdrowia py-

łów rakotwórczych należy używać odkurzacza specjalnego.

u Przed przystąpieniem do jakichkolwiek prac przy

elektronarzędziu (np. prace konserwacyjne, wymiana

osprzętu itp.), a także na czas transportu i przechowy-

wania należy wyjąć z niego akumulator. Niezamierzone

uruchomienie włącznika/wyłącznika grozi skaleczeniem.

Regulacja ruchu oscylacyjnego

Regulowana trzystopniowa oscylacja brzeszczotu zapewnia

optymalne dostosowanie prędkości, mocy i jakości cięcia do

właściwości obrabianego materiału.

Za pomocą dźwigni (8) można regulować ruch oscylacyjny,

także w przypadku pracującego narzędzia.

Stopień0 ruch oscylacyjny wyłączony

StopieńⅠ niski stopień oscylacji

StopieńⅡ wysoki stopień oscylacji

Optymalny dla konkretnego zastosowania stopień oscylacji

można dobrać jedynie drogą prób. Następujące wskazówki

– Oscylacja powinna być tym mniejsza (lub całkowicie wy-

łączona), im dokładniejsze ma być cięcie (gładkie krawę-

dzie bez wyszczerbień).

– Do obróbki materiałów cienkich (np. blach) ruch oscyla-

cyjny należy wyłączyć.

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsPolski | 107

– Obróbkę materiałów twardych (np. stali) należy prowa-

dzić przy niskim stopniu oscylacji.

– Podczas obróbki miękkich materiałów oraz cięcia drewna

zgodnie z rysunkiem słojów można użyć wysokiego stop-

Ustawianie kąta cięcia (zob.rys.H)

Aby ciąć pod kątem, należy pochylić stopę (9) w prawo lub

lewo w zakresie do 45°.

Podczas wykonywania cięć pod kątem nie można stosować

króćca do odsysania pyłu(16) ani osłony przeciwodprysko-

– Zdjąć króciec do odsysania pyłu(16) i osłonę przeciwod-

– Jeżeli kąt cięcia wynosi 0°, w odpowiednim wgłębieniu

– Odkręcić śrubę(23) za pomocą klucza sześciokątne-

go(24) na tyle, aby można było przesunąć stopę(9) w

kierunku akumulatora(1). Wsunąć czop w rowek prowa-

– Aby ustawić kąt cięcia, należy przechylić stopę(9) zgod-

nie ze skalą(25), ustawiając ją w wybranej pozycji. Przy

pomocy kątomierza można ustawić dowolny kąt do 45°.

– Ponownie dokręcić śrubę(23).

Wkładanie akumulatora

Wskazówka: Użycie niedostosowanych do danego elektro-

narzędzia akumulatorów może prowadzić do niewłaściwego

działania lub do uszkodzenia elektronarzędzia.

Wsunąć naładowany akumulator(1) w uchwyt aż do wyczu-

walnego zablokowania, które oznacza prawidłowe zamoco-

Włączanie oświetlenia roboczego LED Aby włączyć lub wyłączyć oświetlenie robocze(14), należy

nacisnąć przycisk oświetlenia roboczego(3).

u Nie należy patrzeć bezpośrednio na strumień światła –

może to spowodować oślepienie.

Włączanie/wyłączanie

u Należy upewnić się, że możliwa jest obsługa włączni-

ka/wyłącznika bez zdejmowania dłoni z rękojeści.

Aby włączyć elektronarzędzie należy przesunąć włącznik/

wyłącznik(7) do przodu, tak aby na włączniku widoczny był

Aby wyłączyć elektronarzędzie, należy przesunąć włącznik/

wyłącznik(7) do tyłu, tak aby na włączniku widoczny był

Zabezpieczenie przed ponownym rozruchem

Zabezpieczenie przed ponownym rozruchem zapobiega sa-

moczynnemu włączeniu się elektronarzędzia po przerwie w

dopływie prądu. Jeżeli zabezpieczenie przed ponownym roz-

ruchem jest aktywne, wskaźnik kontroli temperatury / wy-

łącznika przeciążeniowego(6) miga przez cały czas.

Aby ponownie uruchomić urządzenie, należy ustawić włącz-

nik/wyłącznik(7) w pozycji wyłączonej, a następnie ponow-

nie włączyć elektronarzędzie.

Wskazówka: Szybkie wyłączenie i ponowne włączenie elek-

tronarzędzia może spowodować, iż zabezpieczenie przed

ponownym rozruchem nie zadziała pomimo naciśniętego

włącznika/wyłącznika(7). Włącznik/wyłącznik(7) należy

ustawić w pozycji wyłączonej, a następnie ponownie włączyć

Dobieranie prędkości skokowej

Za pomocą pokrętła wstępnego wyboru prędkości skokowej

(5) można dokonać wstępnego wyboru prędkości skokowej

oraz zmienić ją bez przerywania pracy.

Wymagana liczba skoków zależna jest od materiału iwarun-

ków pracy; można ją ustalić w drodze prób.

Zmniejszenie liczby skoków zaleca się podczas przykładania

brzeszczotu do obrabianego przedmiotu orazpodczas wyko-

nywania cięć wtworzywie sztucznym i w aluminium.

Dłuższa praca z niską prędkością skokową może spowodo-

wać silne nagrzanie się elektronarzędzia. Aby przywrócić

prawidłową temperaturę, należy wyjąć brzeszczot iwłączyć

elektronarzędzie na ok. 3min. z maksymalną prędkością

Termiczny wyłącznik przeciążeniowy

Stosowanego zgodnie z przeznaczeniem elektronarzędzia

nie da się przeciążyć. Jeżeli obciążenie jest zbyt duże lub je-

żeli przekroczona zostaje dozwolona temperatura akumula-

tora, prędkość obrotowa zostaje automatycznie zredukowa-

na lub elektronarzędzie wyłączy się automatycznie. W przy-

padku zredukowanej prędkości obrotowej elektronarzędzie

pracuje z pełną wydajnością dopiero po ponownym osiągnię-

ciu dopuszczalnej temperatury akumulatora lub po zmniej-

szeniu obciążenia. W sytuacji, w której nastąpiło automa-

tyczne wyłączenie elektronarzędzia, elektronarzędzie należy

całkowicie wyłączyć, odczekać, aż akumulator się ochłodzi i

dopiero wtedy ponownie je włączyć.

Wskaźnik kontroli temperatury/wyłącznika

Czerwony wskaźnik kontroli temperatury/wyłącznika prze-

ciążeniowego(6) pomaga ochronić akumulator przed prze-

grzaniem, a silnik przed przeciążeniem.

Jeżeli wskaźnik kontroli temperatury/wyłącznika przeciąże-

niowego(6) świeci się światłem ciągłym na czerwono,

temperatura akumulatora jest za wysoka, a elektronarzędzie

automatycznie się wyłączy.

Należy wyłączyć elektronarzędzie i zaczekać, aż akumulator

Jeżeli wskaźnik kontroli temperatury/wyłącznika przeciąże-

niowego(6) miga na czerwono, elektronarzędzie jest zablo-

kowane i automatycznie się wyłączy.

Wyjąć elektronarzędzie z obrabianego elementu. Natych-

miast po usunięciu blokady, elektronarzędzie pracuje dalej z

nastawioną uprzednio prędkością skokową.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)108 | Polski

Wskazówki dotyczące pracy

u Przed przystąpieniem do jakichkolwiek prac przy

elektronarzędziu (np. prace konserwacyjne, wymiana

osprzętu itp.), a także na czas transportu i przechowy-

wania należy wyjąć z niego akumulator. Niezamierzone

uruchomienie włącznika/wyłącznika grozi skaleczeniem.

u W razie zablokowania się brzeszczotu należy natych-

miast wyłączyć elektronarzędzie.

u Obróbka małych lub cienkich elementów musi odby-

wać się na stabilnym podłożu.

Przed rozpoczęciem cięcia sprawdzić drewno, płyty pilśnio-

we, materiały budowlane itp. na ewentualną obecność ciał

obcych, takich jak gwoździe, śruby itp. i usunąć je w razie ich

Cięcie wgłębne (zob. rys.I)

u Cięcia wgłębne mogą być wykonywane wyłącznie w

miękkich materiałach, takich jak drewno, płyta gipso-

Do cięcia wgłębnego należy używać tylko krótkich brzeszczo-

tów. Cięcie wgłębne jest możliwe tylko przy zachowaniu kąta

Przyłożyć elektronarzędzie przednią krawędzią stopy (9) do

obrabianego przedmiotu wtaki sposób, aby brzeszczot (13)

nie dotykał obrabianego przedmiotu i włączyć elektronarzę-

dzie. Wprzypadku elektronarzędzia z regulacją prędkości

skokowej należy nastawić je na maksymalną prędkość. Moc-

no docisnąć elektronarzędzie do obrabianego elementu i po-

woli zagłębić brzeszczot w obrabianym elemencie.

Po tym, jak stopa (9) oprze się całą powierzchnią na obra-

bianym materiale, można ciąć dalej wzdłuż zaplanowanej li-

Prowadnica równoległa z cyrklem (osprzęt)

Prowadnica równoległa z cyrklem (27) (osprzęt) umożliwia

wykonywanie cięć w materiałach o grubości do 30mm.

Cięcia równoległe (zob. rys.J): Odkręcić śrubę mocującą

(26) i wsunąć skalę prowadnicy równoległej przez otwory

mocujące (12) w stopie. Ustawić na wewnętrznej krawędzi

stopy żądaną szerokość cięcia jako wartość skali. Dokręcić

śrubę mocującą (26).

Cięcia okrągłe (zob. rys.K): Na linii cięcia, wewnątrz zapla-

nowanego okręgu wywiercić otwór o takiej wielkości, by

przeszedł przez nią brzeszczot. Otwór obrobić za pomocą

frezu lub pilnika w taki sposób, by brzeszczot przylegał bez-

pośrednio do linii cięcia.

Założyć śrubę mocującą (26) po drugiej stronie prowadnicy

równoległej. Wsunąć skalę prowadnicy równoległej przez

otwory mocujące (12) w stopie. W obrabianym przedmiocie

wywiercić pośrodku wycięcia otwór. Przez wewnętrzny

otwór prowadnicy równoległej włożyć do wywierconego

otworu trzpień centrujący (28). Ustawić promień jako war-

tość skali na wewnętrznej krawędzi stopy. Dokręcić śrubę

Ze względu na nagrzewanie się materiału należy przy cięciu

metali nanosić wzdłuż linii cięcia środki chłodząco-smarują-

Wskazówki dotyczące właściwego postępowania z

Akumulator należy chronić przed wilgocią iwodą.

Akumulator należy przechowywać wyłącznie wtemperaturze

od –20°C do 50°C. Nie wolno pozostawiać akumulatora,

np. latem, w samochodzie.

Otwory wentylacyjne należy regularnie czyścić za pomocą

miękkiego, czystego i suchego pędzelka.

Zdecydowanie krótszy czas pracy po ładowaniu wskazuje na

zużycie akumulatora i konieczność wymiany na nowy.

Przestrzegać wskazówek dotyczących utylizacji odpadów.

Konserwacja i serwis

Konserwacja i czyszczenie

u Przed przystąpieniem do jakichkolwiek prac przy

elektronarzędziu (np. prace konserwacyjne, wymiana

osprzętu itp.), a także na czas transportu i przechowy-

wania należy wyjąć z niego akumulator. Niezamierzone

uruchomienie włącznika/wyłącznika grozi skaleczeniem.

u Utrzymywanie urządzenia i szczelin wentylacyjnych w

czystości gwarantuje prawidłową i bezpieczną pracę.

Należy regularnie czyścić uchwyt brzeszczotu. W tym celu

należy wyjąć brzeszczot z elektronarzędzia i lekko postukać

elektronarzędziem o równą powierzchnię.

Silne zanieczyszczenie elektronarzędzia może doprowadzić

do zakłóceń w działaniu. Dlatego materiały silnie pylące nie

powinny być cięte od dołu oraz narzędziem trzymanym nad

głową osoby obsługującej.

W przypadku zatkania wylotu wiórów należy wyłączyć elek-

tronarzędzie, zdemontować system odsysania pyłu i usunąć

zalegający pył i wióry.

Rolkę prowadzącą(10) należy od czasu do czasu nasmaro-

wać jedną kroplą oleju.

Należy regularnie kontrolować stan rolki prowadzącej(10).

W przypadku stwierdzenia zużycia musi ona zostać wymie-

niona przez autoryzowany serwis firmy Bosch.

Obsługa klienta oraz doradztwo dotyczące

Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa-

cji nabytego produktu oraz dostępu do części zamiennych,

prosimy zwracać się do punktów obsługi klienta. Rysunki

techniczne oraz informacje o częściach zamiennych można

znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie

na wszystkie pytania związane z produktami firmy Bosch

Przy wszystkich zgłoszeniach oraz zamówieniach części za-

miennych konieczne jest podanie 10‑cyfrowego numeru ka-

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsČeština | 109

talogowego, znajdującego się na tabliczce znamionowej pro-

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

Na www.serwisbosch.com znajdą Państwo wszystkie szcze-

góły dotyczące usług serwisowych online.

Załączone w dostawie akumulatory litowo-jonowe podlegają

wymaganiom przepisów dotyczących towarów niebezpiecz-

nych. Akumulatory mogą być transportowane drogą lądową

przez użytkownika, bez konieczności spełnienia jakichkol-

wiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport

drogą powietrzną lub za pośrednictwem firmy spedycyjnej)

należy dostosować się do szczególnych wymogów dotyczą-

cych opakowania i oznakowania towaru. W takim wypadku

podczas przygotowywania towaru do wysyłki należy skonsul-

tować się z ekspertem ds. towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudo-

wa nie jest uszkodzona. Odsłonięte styki należy zakleić, a

akumulator zapakować wtaki sposób, aby nie mógł on się

poruszać (przesuwać) w opakowaniu. Należy wziąć też pod

uwagę ewentualne inne przepisy prawa krajowego.

Elektronarzędzia, akumulatory, osprzęt i opa-

kowanie należy oddać do powtórnego przetwo-

rzenia zgodnego z obowiązującymi przepisami

w zakresie ochrony środowiska.

Elektronarzędzia i akumulatora/baterii nie wol-

no wyrzucać do odpadów domowych!

Tylko dla krajów UE:

Zgodnie z europejską dyrektywą 2012/19/UE niezdatne do

użytku elektronarzędzia, a zgodnie z europejską dyrektywą

2006/66/WE uszkodzone lub zużyte akumulatory/baterie,

należy zbierać osobno i doprowadzić do ponownego prze-

tworzenia zgodnie z przepisami ochrony środowiska.

Akumulatory/baterie:

Prosimy postępować zgodnie ze wskazówkami umieszczony-

mi w rozdziale Transport (zob. „Transport“, Strona109).
