BRUKSANVISNING GST 10.8V Li BOSCH

mulig med en geringsvinkel på 0°.

på: www.bosch-pt.com

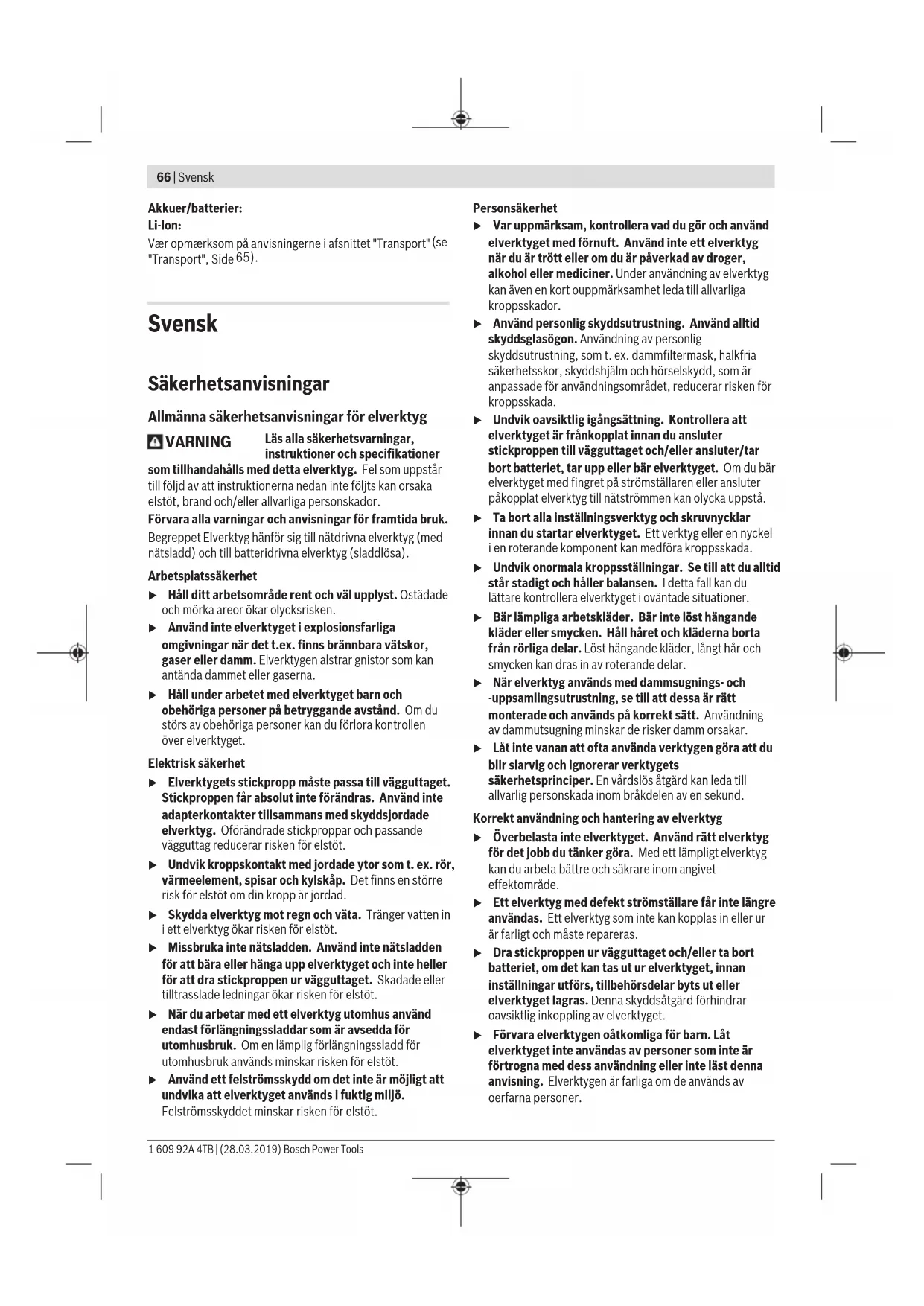

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

VARNING Läs alla säkerhetsvarningar,

instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår

till följd av att instruktionerna nedan inte följts kan orsaka

elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med

nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor,

gaser eller damm. Elverktygen alstrar gnistor som kan

antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du

störs av obehöriga personer kan du förlora kontrollen

Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande

vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget. Skadade eller

tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö.

Felströmsskyddet minskar risken för elstöt.

Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg

när du är trött eller om du är påverkad av droger,

alkohol eller mediciner. Under användning av elverktyg

kan även en kort ouppmärksamhet leda till allvarliga

kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig

skyddsutrustning, som t. ex. dammfiltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd, som är

anpassade för användningsområdet, reducerar risken för

kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du bär

elverktyget med fingret på strömställaren eller ansluter

påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel

i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du

lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta

från rörliga delar. Löst hängande kläder, långt hår och

smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt

monterade och används på korrekt sätt. Användning

av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets

säkerhetsprinciper. En vårdslös åtgärd kan leda till

allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg

kan du arbeta bättre och säkrare inom angivet

effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur

är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan

inställningar utförs, tillbehörsdelar byts ut eller

elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

oerfarna personer. 1 609 92A 4TB | (28.03.2019) Bosch Power Tools Akkuer/batterier:

u Underhåll elverktyg och tillbehör omsorgsfullt.

Kontrollera att rörliga komponenter fungerar felfritt

och inte kärvar, att komponenter inte brustit eller

skadats och kontrollera orsaker som kan leda till att

elverktygets funktioner påverkas menligt. Låt

skadade delar repareras innan elverktyget tas i bruk.

Många olyckor orsakas av dåligt skötta elverktyg.

u Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt i

kläm och går lättare att styra.

u Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Om elverktyget

används på ett sätt som det inte är avsett för kan farliga

u Håll handtag och greppytor torra, rena och fria från

olja och fett. Hala handtag och greppytor ger ingen säker

hantering och kontroll över verktyget i oväntade

Omsorgsfull hantering och användning av sladdlösa

u Ladda batterierna endast i de laddare som tillverkaren

rekommenderat. Om en laddare som är avsedd för en

viss typ av batterier används för andra batterityper finns

u Använd endast batterier som är avsedda för aktuellt

elverktyg. Används andra batterier finns risk för

kroppsskada och brand.

u Håll gem, mynt, nycklar, spikar, skruvar och andra

små metallföremål på avstånd från reservbatterier för

att undvika en bygling av kontakterna. En kortslutning

av batteriets kontakter kan leda till brännskador eller

u Om batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med

vätskan. Vid oavsiktlig kontakt spola med vatten. Om

vätska kommer i kontakt med ögonen uppsök

dessutom läkare. Batterivätskan kan medföra

hudirritation och brännskada.

u Använd inte batteriet eller verktyg som är skadade

eller modifierade. Skadade eller modifierade batterier

kan bete sig oväntat vilket leder till brand, explosion eller

risk för personskador.

u Exponera inte ett batteri eller verktyg för brand eller

för hög temperatur. Exponering för brand eller

temperaturer över 130°C kan leda till explosion.

u Följ alla laddningsinstruktioner och ladda inte

batteriet eller verktyget utanför det

temperaturomfång som specificeras i instruktionerna.

En olämplig laddning eller en laddning vid en temperatur

som ligger utanför det specificerade området kan skada

batteriet och öka brandrisken.

u Låt endast kvalificerad fackpersonal reparera

elverktyget och endast med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

u Utför aldrig service på skadade batterier. Service på

batterier får endast utföras av tillverkaren eller

auktoriserade tjänsteleverantörer.

Säkerhetsanvisningar för sticksågar

u Håll elverktyget i de isolerade gripytorna när du utför

ett arbete där skärtillbehören kan komma i kontakt

med dolda kablar. Vid kontakt med en strömförande

ledning kan oskyddade metalldelar på verktyget som är

strömförande ge användaren en elektrisk stöt.

u Använd klämmor eller någon annan praktisk metod för

att säkra och stötta arbetsstycket mot en stabil

plattform. Om du håller arbetsstycket i handen eller mot

din kropp är det ostadigt och du kan förlora kontrollen.

u Se till att hålla händerna utanför sågområdet. För inte

in handen under arbetsstycket. Kontakt med sågbladet

medför risk för personskada.

u Elverktyget ska vara i påslaget när det förs mot

arbetsstycket. Risk för bakslag uppstår om

insatsverktyget fastnar i arbetsstycket.

u Se till att fotplattan ligger an säkert under sågningen.

Ett snedställd sågblad kan brytas eller orsaka bakslag.

u Slå från elverktyget när arbetsmomentet är avslutat

och dra sågbladet ur sågsnittet först när sågbladet har

stannat. Därigenom undviks bakslag och elverktyget kan

säkert läggas åt sidan.

u Vänta tills elverktyget stannat helt innan du lägger

bort det. Insatsverktyget kan haka upp sig och leda till att

du kan förlora kontrollen över elverktyget.

u Använd endast oskadade, felfria sågblad. Deformerade

eller oskarpa sågblad kan brytas, negativt påverka snittet

eller orsaka bakslag.

u Sågbladet får inte bromsas efter frånkopplingen

genom tryck från sidan. Sågbladet kan skadas, brytas

eller orsaka bakslag.

u Använd lämpliga detektorer för att lokalisera dolda

försörjningsledningar eller konsultera det lokala

eldistributionsbolaget. Kontakt med elledningar kan

orsaka brand och elstöt. En skadad gasledning kan leda

till explosion. Borrning i vattenledning kan förorsaka

u Vid skador och felaktig användning av batteriet kan

ångor träda ut. Batteriet kan börja brinna eller

explodera. Tillför friskluft och kontakta läkare vid besvär.

Ångorna kan leda till irritation i andningsvägarna.

u Öppna inte batteriet. Detta kan leda till kortslutning.

u Batteriet kan skadas av vassa föremål som t.ex. spikar

eller skruvmejslar eller på grund av yttre påverkan. En

intern kortslutning kan uppstå och rök, explosion eller

överhettning kan förekomma hos batteriet.

u Använd endast batteriet i produkter från tillverkaren.

Detta skyddar batteriet mot farlig överbelastning.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)68 | Svensk

Skydda batteriet mot hög värme som t.ex.

längre solbestrålning, eld, smuts, vatten och

fukt. Explosions- och kortslutningsrisk.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och

instruktioner. Fel som uppstår till följd av att

säkerhetsinstruktionerna och anvisningarna

inte följts kan orsaka elstöt, brand och/eller

allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Sticksågen är avsedd för att på fast underlag såga genom

och göra urtag i trä, plast, metall, keramikplattor och gummi.

Den är lämplig för raka och böjda snitt med en geringsvinkel

upp till 45°. Beakta rekommendationen av sågblad.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

Inställningshjul förval antal slag

Indikering temperaturövervakning/

överbelastningsskydd

Inställningsspak pendling

Styrning för parallellanslaget

Skyddskåpa för dammutsug

SDS-spak sågbladsupplåsning

Skala för geringsvinkel

Parallellanslag med cirkelskärare

Cirkelskärarens centreringsspets

I bruksanvisningen avbildat och beskrivet tillbehör ingår

inte i standardleveransen. I vårt tillbehörsprogram beskrivs

allt tillbehör som finns.

Sladdlös sticksåg GST12V-70

Antal slag vid tomgång n

Skärvinkel (vänster/höger)

Tillåten omgivningstemperatur

– Vid laddning °C 0…+45

och vid lagring °C −20…+50

Rekommenderade batterier GBA 12V…

Rekommenderade laddare GAL 12...

A) Beroende på använt batteri

B) Begränsad effekt vid temperaturer <0°C Teknisk information medföljer batteriet.

Buller-/vibrationsdata

Bullernivåvärde fastställt enligt EN62841-2-11.

Den A-klassade bullernivån för elverktyget är typiskt

75dB(A). Osäkerhet K=5dB. Bullernivån vid arbetet kan

överskrida angivna värden. Bär hörselskydd!

Totala vibrationsvärden a

(vektorsumma för tre riktningar)

och osäkerhet K beräknad enligt EN62841-2-11:

Sågning av spånplatta med sågbladT111C:

sågning av metallplåt med sågblad T118A:

Den vibrationsnivå och det bullervärde som anges i dessa

anvisningar har uppmätts enligt en mätmetod som

normerats och kan användas för att jämföra elverktyg med

varandra. Mätmetoden är även lämplig för preliminär

bedömning av vibrations- och bullernivån.

Den angivna vibrations- och bullernivån representerar den

huvudsakliga användningen av elverktyget. Om däremot

elverktyget används för andra ändamål, med andra

insatsverktyg eller inte underhållits ordentligt kan vibrations-

och bullernivån avvika. Då kan vibrations- och bullernivån

under arbetsperioden öka betydligt under hela arbetstiden.

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsSvensk | 69

För en exakt bedömning av vibrations- och bullernivån bör

även de tider beaktas när elverktyget är avstängt eller är

igång, men inte används. Detta reducerar vibrations- och

bullerbelastningen för den totala arbetsperioden betydligt.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t.ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

u Ta bort batteriet ur elverktyget innan åtgärder utförs

på elverktyget (t.ex. underhåll, verktygsbyte) samt

före transport och lagring. Om strömställaren Till/Från

oavsiktligt påverkas finns risk för personskada.

Ladda batteri (se bild A)

u Använd endast de laddare som anges i tekniska data.

Endast denna typ av laddare är anpassad till det litium-

jonbatteri som används i elverktyget.

Anmärkning: Batteriet levereras delvis laddat. För full effekt

ska batteriet före första användningen laddas upp i

Litiumjonbatteriet kan när som helst laddas upp eftersom

detta inte påverkar livslängden. Batteriet skadas inte om

Lithiumjonbatteriet är skyddat mot djupurladdning genom

"Electronic Cell Protection (ECP)". Vid urladdat batteri

kopplar skyddskopplingen från elverktyget: Insatsverktyget

roterar inte längre.

u Undvik att trycka på strömställaren Till/Från efter en

automatisk frånkoppling av elverktyget. Batteriet kan

För att ta ut batteriet (1), tryck på upplåsningsknappen (2)

och dra batteriet neråt ur elverktyget. Bruka inte våld.

Indikering batteristatus

Fast ljus 2x grön ≥1/3

Blinkande lampor 1x grön Reserv

Om ingen LED lyser efter påslagning är batteriet defekt och

Sätta in/byta sågblad

u Använd skyddshandskar vid montering eller byte av

insatsverktyget. Insatsverktyg är vassa och kan bli heta

vid längre användning.

En översikt över rekommenderade sågblad hittar du i slutet

av denna bruksanvisning. Använd endast sågblad med

enkamsskaft (T-skaft). Sågbladet ska inte vara längre än vad

som behövs för avsett snitt.

Använd helst smala sågblad för snäva kurvor.

Sätta in sågskaft (se bild B)

u Rengör sågbladsskaftet innan du sätter in det. Ett

smutsigt skaft kan inte fästas säkert.

Skjut sågbladet (13), med tänderna i sågriktningen ända till

anslaget i sågbladsupptagningen (11). SDS-spaken (20)

hoppar automatiskt bakåt och sågbladet låses. Tryck inte

spaken (20) bakåt för hand. I annat fall kan du skada

Var vid insättningen av sågbladet uppmärksam på att

sågbladsryggen ligger i styrrullens (10) spår.

u Kontrollera att sågbladet sitter fast. Ett löst sågblad

kan falla ut och orsaka personskada.

Mata ut sågbladet (se bild C)

u Håll elverktyget vid utstötning av sågbladet så att det

inte kan skada personer eller djur.

Vrid SDS-spaken (20) framåt i riktning mot

beröringsskyddet (21). Sågbladet lossas och skjuts ut.

Vid bearbetningen av känsliga ytor kan du sätta på glidskon

(17) på fotplattan (9) för att förhindra att ytan repas.

För att sätta på glidskon (17) hänger du denna framtills på

fotplattan (9), trycker den uppåt baktills och låter den

Spjälkningsskydd (sebildE)

Spjälkningsskyddet (18) (tillbehör) kan förhindra att det

bildas flisor i ytan vid sågning av trä. Spjälkningsskyddet kan

endast användas vid vissa typer av sågblad och endast vid

en sågningsvinkel på 0°.

Skjut spjälkningsskyddet(18) framåt i fotplattan(9).

Vid användning av glidskon (17) sätts spjälkningsskyddet

(18) inte i fotplattan (9), utan i glidskon.

Dammet från material som t.ex. blyhaltig målning, vissa

träslag, mineraler och metall kan vara hälsovådligt. Beröring

eller inandning av dammet kan orsaka allergiska reaktioner

och/eller andningsbesvär hos användaren eller personer

som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena,

speciellt då i förbindelse med tillsatsämnen för

träbehandling (kromat, träkonserveringsmedel). Endast

yrkesmän får bearbeta asbesthaltigt material.

– Använd om möjligt en för materialet lämplig

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)70 | Svensk

Beakta de föreskrifter som i aktuellt land gäller för bearbetat

u Undvik dammanhopning på arbetsplatsen. Damm kan

Montera skyddskåpan (15), innan du ansluter elverktyget till

Sätt skyddskåpan(15) på elverktyget så att hållaren hakar

fast i beröringsskyddet(21).

Ta av skyddskåpan(15) för arbeten utan dammutsug och för

geringssågningar. Dra av skyddskåpan framåt från

beröringsskyddet(21).

Anslut dammutsuget (sebildF–G)

Sätt utsugsstutsen(16) i urtaget på fotplattan(9).

Sätt en sugslang (22) på sugstutsen (16). Anslut sugslangen

(22) till en sug (tillbehör).

En översikt över anslutning till olika sugare finns i slutet av

denna bruksanvisning.

För en optimal bortsugning sätter du om möjligt på

spjälkningsskyddet (18).

Sugen måste vara lämplig för det material som ska

Använd en specialsug för att suga hälsovådligt och

u Ta bort batteriet ur elverktyget innan åtgärder utförs

på elverktyget (t.ex. underhåll, verktygsbyte) samt

före transport och lagring. Om strömställaren Till/Från

oavsiktligt påverkas finns risk för personskada.

Inställning av pendling

Pendlingen kan ställas in i tre steg och medger en optimal

anpassning av snitthastighet, snitteffekt och snittbild för

aktuellt bearbetat material.

Med inställningsspaken (8) kan du ställa in pendlingen även

NivåⅡ stor pendling

Det optimala pendlingssteget för respektive användning

fastställs med praktiska försök. I det sammanhanget gäller

följande rekommendationer:

– Välj pendlingssteget desto mindre eller stäng av

pendlingen helt ju finare och snyggare sågkanten skall bli.

– Stäng av pendlingen vid bearbetningen av tunna material

– Arbeta med liten pendling i hårda material (t.ex. stål).

– I mjuka material och vid sågning av trä i fiberriktning kan

du arbeta med maximal pendling.

Ställa in geringsvinkeln (se bild H)

Fotplattan (9) kan vridas upp till 45° till höger eller vänster

Utsugsstutsen(16) och spjälkningsskyddet(18) kan inte

användas vid geringssågning.

– Ta av utsugsstutsen (16) och spjälkningsskyddet (18).

– Vid geringsvinkel 0° finns en tapp i motsvarande

– Lossa skruvarna (23) med insexnyckeln (24) tills du kan

förskjuta fotplattan (9) i riktning mot batteriet (1). Låt

tappen glida in i styrspåret.

– För att ställa in geringsvinkeln, fäll fotplattan (9) till

önskad position enligt skalan (25). Med hjälp av en

vinkelmätare kan varje vinkel ställas in upp till 45°.

– Dr åt skruven (23) igen.

Insättning av batteri

Anmärkning: Om batterier, som inte är lämpliga för

elverktyget används kan det leda till felfunktioner eller

skador på elverktyget.

Skjut det laddade batteriet (1) i batteriupptagningen, tills

den hakar i märkbart och är säkert låst.

Tända LED-arbetsljuset

För att tända och släcka arbetsbelysningen,(14) tryck på

knappen Arbetsbelysning(3).

u Titta inte in direkt i arbetsljuset. Det kan blända dig.

u Se till att du kan manövrera på-/av-strömbrytaren

utan att släppa handtaget.

För att koppla in elverktyget, skjut på-/av-strömbrytaren(7)

framåt så att ”I” visas på knappen.

För att koppla ur elverktyget, skjut på-/av-

strömbrytaren(7) bakåt så att ”0” visas på knappen.

Skydd mot oavsiktlig återstart

Återstartskyddet hindrar elverktyget från att okontrollerat

starta efter ett strömavbrott. Så snart startskyddet är aktivt

blinkar visningen temperaturövervakning/

överbelastningsskyddet (6) kontinuerligt.

För återstart, ställ strömbrytaren (7) i frånkopplingsläge och

ställ in elverktyget på nytt.

Observera: vid mycket snabb avstängning och påslagning

kan återstartsskyddet utlösas och elverktyget startar inte

trots aktiverad strömbrytare (7). Försätt strömbrytaren (7) i

avstängt läge och starta elverktyget igen.

Förval av slagfrekvens

Med inställningshjulet förval av antal slag (5) kan du förvälja

antalet slag och ändra det under driften.

Lämpligt slagtal beror på material och arbetsförhållande.

Prova fram den bästa inställningen genom praktiska försök.

En reducering av antalet slag rekommenderas när sågbladet

sätts mot arbetsstycket och vid sågning av plast och

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsSvensk | 71

Vid en längre tids arbete med ett lågt slagantal kan

elverktyget bli mycket varmt. Ta ut sågbladet och låt

verktyget gå med maximalt antal slag i cirka 3 minuter för att

Temperaturberoende överbelastningsskydd

Elverktyget kan inte överbelastas om användning sker enligt

föreskrifterna. Vid för kraftig belastning eller om tillåtet

batteritemperaturintervall inte beaktas reduceras varvtalet,

eller elverktyget stängs av. Vid reducerat varvtal går

elverktyget med fullt varvtal igen först då tillåten

batteritemperatur har uppnåtts. Vid automatisk avstängning,

stäng av elverktyget, låt batteriet svalna och slå på

Indikering för temperaturövervakning/

överbelastningsskydd

Den röda LED-indikeringen temperaturövervakning/

överbelastningsskydd(6) hjälper dig att skydda batteriet

mot överhettning och motorn mot överbelastning.

Om LED-indikeringen temperaturövervakning/

överbelastningsskydd(6) lyser fast rött är batteriets

temperatur för hög och elverktygets stängs av automatiskt.

Stäng av elverktyget och låt batteriet svalna innan du

Blinkar LED-indikeringen temperaturövervakning/

överbelastningsskydd(6) rött är elverktyget blockerat och

stängs av automatiskt.

Dra elverktyget ur arbetsstycket. Så fort som blockaden

avhjälpts fortsätter elverktyget med inställd slagfrekvens.

u Ta bort batteriet ur elverktyget innan åtgärder utförs

på elverktyget (t.ex. underhåll, verktygsbyte) samt

före transport och lagring. Om strömställaren Till/Från

oavsiktligt påverkas finns risk för personskada.

u Slå ifrån elverktyget om sågbladet blockeras.

u Använd alltid ett stabilt underlag vid bearbetning av

små eller tunna arbetsstycken.

Kontrollera före sågning i trä, spånskivor, byggmaterial mm

att alla främmande partiklar som t.ex. spikar, skruvar har

Doppsågning (se bildI)

u Inga mjuka material såsom trä, gipskartong eller

liknande får bearbetas med doppsågning!

Använd bara korta sågblad för doppsågning. Doppsågning är

endast möjlig med en geringsvinkel på 0°.

Sätt elverktyget med den främre kanten av fotplattan (9)

mot arbetsstycket utan att sågbladet (13) berör

arbetsstycket och sätt på det. Välj maximalt varvtal vid

elverktyg med varvtalsstyrning. Tryck elverktyget fast mot

arbetsstycket och låt sågbladet långsamt sjunka ner i

Så snart fotplattan (9) ligger an med hela ytan mot

arbetsstycket sågar du vidare utmed den önskade såglinjen.

Parallellanslag med cirkelsåg (tillbehör)

För arbeten med parallellanslaget med cirkelsåg (27)

(tillbehör) får arbetsstyckets tjocklek maximalt vara 30 mm.

Parallellsågningar (se bildJ): Lossa arreteringsskruven (26)

och skjut parallellanslagets skala genom styrningen (12) i

fotplattan. Ställ in den önskade sågningsbredden som

skalvärde mot den inre kanten av fotplattan. Skruva fast

arreteringsskruven (26).

Cirkelrunda sågningar (se bildK): Borra ett hål vid såglinjen

för den cirkel som skall sågas, som är tillräckligt stort för att

sticka ner sågbladet i. Bearbeta hålet med en fräs eller fil så

att sågbladet ligger an mot snittlinjen.

Sätt arreteringsskruven (26) på parallellanslagets andra

sida. Skjut parallellanslagets skala genom styrningen (12) i

fotplattan. Borra ett hål i arbetsstycket i mitten av urtaget.

Stick centreringsspetsen (28) genom parallellanslagets inre

öppning och in i det borrade hålet. Ställ in radien som

skalvärde mot den inre kanten av fotplattan. Skruva fast

arreteringsskruven (26).

Vid sågning av metall bör du applicera kyl- resp. smörjmedel

på grund av materialets uppvärmning.

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batteriet får endast lagras inom ett temperaturområde

mellan –20 °C till 50 °C. Låt därför inte batterimodulen t. ex.

på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar

med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på

att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Underhåll och service

Underhåll och rengöring

u Ta bort batteriet ur elverktyget innan åtgärder utförs

på elverktyget (t.ex. underhåll, verktygsbyte) samt

före transport och lagring. Om strömställaren Till/Från

oavsiktligt påverkas finns risk för personskada.

u Håll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

Rengör sågbladsinfästningen regelbundet. Ta ur sågbladet

från elverktyget och knacka på elverktyget mot en jämn yta.

En kraftig nedsmutsning av elverktyget kan leda till

funktionsstörningar. Material som förorsakar stora mängder

stoft bör därför inte sågas underifrån eller över huvudhöjd.

Om dammutloppet skulle bli igensatt stänger du av

elverktyget, ta av sugen och ta bort stoft och spån.

Smörj styrrullen (10) då och då med en droppe olja.

Kontrollera styrrullen(10) regelbundet. Om styrrullen är

sliten måste den bytas ut av en auktoriserad Bosch-

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)72 | Norsk

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Explosionsritningar

och informationer om reservdelar hittar du också under:

Boschs applikationsrådgivnings-team hjälper dig gärna med

frågor om våra produkter och tillbehören till dem.

Ange alltid det 10‑siffriga produktnumret, som finns på

produktens typskylt, vid förfrågningar och

reservdelsbeställningar.

De litiumjonbatterier som ingår är underkastade kraven för

farligt gods. Användaren kan utan ytterligare förpliktelser

transportera batterierna på allmän väg.

Vid transport genom tredje person (t.ex. flygfrakt eller

spedition) ska speciella villkor för förpackning och märkning

beaktas. I detta fall en expert för farligt gods konsulteras vid

förberedelse av transport.

Batterier får försändas endast om höljet är oskadat. Tejpa

öppna kontakter och förpacka batteriet så att det inte kan

röras i förpackningen. Beakta även tillämpliga nationella

Elverktyg, batterier, tillbehör och förpackning

ska omhändertas på miljövänligt sätt för

Släng inte elverktyg och inte heller batterier i

Endast för EU‑länder:

Enligt det europeiska direktivet 2012/19/EU skall

obrukbara elverktyg och enligt det europeiska direktivet

2006/66/EG felaktiga eller förbrukade batterier samlas in

separat och tillföras en miljöanpassad avfallshantering.

Sekundär-/primärbatterier:

saging av metallplate med sagblad T118A:

EU-konformitetsförklaring

Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i

alla gällande bestämmelser i de nedan angivna direktiven och förordningar-

nas och att de stämmer överens med följande normer.

Teknisk dokumentation: *
