MODE D'EMPLOI GST 10.8V Li BOSCH

Български Страница 164

се изделия и в приложении.

Указания за сигурност

Общи указания за безопасност за

Прочетете всички предупрежде-

ния, указания, запознайте се с

фигурите и техническите харак-

теристики, приложени към електроинструмента. Про-

пуски при спазването на указанията по-долу могат да пре-

дизвикат токов удар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се от-

нася до захранвани от електрическата мрежа електроин-

струменти (със захранващ кабел) и до захранвани от аку-

мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос-

тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли-

зост до леснозапалими течности, газове или прахо-

образни материали. По време на работа в електроин-

струментите се отделят искри, които могат да възпла-

менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако

вниманието Ви бъде отклонено, може да загубите кон-

трола над електроинструмента.

Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не

се допуска изменяне на конструкцията на щепсе-

ла. Когато работите със занулени електроуреди, не

използвайте адаптери за щепсела. Ползването на

оригинални щепсели и контакти намалява риска от

възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни-

ци. Когато тялото Ви е заземено, рискът от възникване

на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента

повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах-

ранващия кабел за пренасяне, теглене или откача-

ване на електроинструмента. Предпазвайте кабела

от нагряване, омасляване, допир до остри ръбове

или до подвижни звена на машини. Повредени или

усукани кабели увеличават риска от възникване на то-

ков удар. u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра-

бота на открито. Използването на удължител, пред-

назначен за работа на открито, намалява риска от въз-

никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс-

вач за утечни токове. Използването на предпазен

прекъсвач за утечни токове намалява опасността от

възникване на токов удар.

Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не

използвайте електроинструмента, когато сте умо-

рени или под влиянието на наркотични вещества,

алкохол или упойващи лекарства. Един миг разсея-

ност при работа с електроинструмент може да има за

последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за

ползвания електроинструмент и извършваната дей-

ност лични предпазни средства, като дихателна маска,

здрави плътнозатворени обувки със стабилен грай-

фер, защитна каска или шумозаглушители (антифо-

ни), намалява риска от възникване на трудова злопо-

лука. u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп-

села в контакта или да поставите батерията, както и

при пренасяне на електроинструмента, се уверя-

вайте, че пусковият прекъсвач е позиция "изключе-

но". Носенето на електроинструменти с пръст върху

пусковия прекъсвач или подаването на захранващо

напрежение, докато пусковият прекъсвач е включен,

увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни

инструменти и гаечни ключове. Помощен инстру-

мент, забравен на въртящо се звено, може да причини

травми. u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все-

ки момент поддържайте равновесие. Така ще може-

те да контролирате електроинструмента по-добре и по-

безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи-

те си на безопасно разстояние от движещи се зве-

на. Широките дрехи, украшенията, дългите коси могат

да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и 1 609 92A 4TB | (28.03.2019) Bosch Power ToolsБългарски | 165

функционира изправно. Използването на аспираци-

онна система намалява рисковете, дължащи се на от-

делящи се при работа прахове.

u Доброто познаване на електроинструмента вследс-

твие на честа работа с него не е повод за намалява-

не на вниманието и пренебрегване на мерките за

безопасност. Едно невнимателно действие може да

предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите

u Не претоварвайте електроинструмента. Използ-

вайте електроинструментите само съобразно тях-

ното предназначение. Ще работите по‑добре и

по‑безопасно, когато използвате подходящия електро-

инструмент в зададения от производителя диапазон на

u Не използвайте електроинструмент, чиито пусков

прекъсвач е повреден. Електроинструмент, който не

може да бъде изключван и включван по предвидения

от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по

електроинструмента, напр. настройване, смяна на

работен инструмент, както и когато го прибирате,

изключвайте щепсела от контакта, респ. изваждай-

те батерията, ако е възможно. Тази мярка премахва

опасността от задействане на електроинструмента по

u Съхранявайте електроинструментите на места, къ-

дето не могат да бъдат достигнати от деца. Не до-

пускайте те да бъдат използвани от лица, които не

са запознати с начина на работа с тях и не са проче-

ли тези инструкции. Когато са в ръцете на неопитни

потребители, електроинструментите могат да бъдат из-

u Поддържайте добре електроинструментите си и ак-

сесоарите им. Проверявайте дали подвижните зве-

на функционират безукорно, дали не заклинват, да-

ли има счупени или повредени детайли, които нару-

шават или изменят функциите на електроинстру-

мента. Преди да използвате електроинструмента,

се погрижете повредените детайли да бъдат ремон-

тирани. Много от трудовите злополуки се дължат на

недобре поддържани електроинструменти и уреди.

u Поддържайте режещите инструменти винаги добре

заточени и чисти. Добре поддържаните режещи инст-

рументи с остри ръбове оказват по‑малко съпротивле-

ние и се водят по‑леко.

u Използвайте електроинструментите, допълнител-

ните приспособления, работните инструменти и т.

н., съобразно инструкциите на производителя. При

това се съобразявайте и с конкретните работни ус-

ловия и операции, които трябва да изпълните. Из-

ползването на електроинструменти за различни от

предвидените от производителя приложения повиша-

ва опасността от възникване на трудови злополуки.

u Поддържайте дръжките и ръкохватките сухи, чисти

и неомаслени. Хлъзгавите дръжки и ръкохватки не

позволяват безопасната работа и доброто контролира-

не на електроинструмента при възникване на неочак-

Грижливо отношение към акумулаторни

u За зареждането на акумулаторните батерии изпол-

звайте само зарядните устройства, препоръчвани

от производителя. Когато използвате зарядни уст-

ройства за зареждане на неподходящи акумулаторни

батерии, съществува опасност от възникване на по-

u За захранване на електроинструментите използ-

вайте само предвидените за съответния модел аку-

мулаторни батерии. Използването на различни аку-

мулаторни батерии може да предизвика трудова зло-

u Предпазвайте неизползваните акумулаторни бате-

рии от контакт с големи или малки метални предме-

ти, напр. кламери, монети, ключове, пирони, винто-

ве и др.п., тъй като те могат да предизвикат късо съ-

единение. Последствията от късото съединение могат

да бъдат изгаряния или пожар.

u При неправилно използване от акумулаторна бате-

рия от нея може да изтече електролит. Избягвайте

контакта с него. Ако въпреки това на кожата Ви по-

падне електролит, изплакнете мястото обилно с во-

да. Ако електролит попадне в очите Ви, след неза-

бавно обилно изплакване потърсете помощ от ле-

кар. Електролитът може да предизвика изгаряния на

u Не използвайте акумулаторна батерия или електро-

инструмент, които са повредени или с изменена

конструкция. Повредени или изменени акумулаторни

батерии могат да се възпламенят, експлодират или да

предизвикат наранявания.

u Не излагайте акумулаторната батерия на високи

температури или огън. Излагането на огън или темпе-

ратури над 130 °C могат да предизвикат експлозии.

u Спазвайте всички указания за зареждане на акуму-

латорната батерия; не я зареждайте, ако темпера-

турата й е извън диапазона, посочен в инструкции-

те. Неправилното зареждане или зареждането при

температури извън допустимия диапазон могат да ув-

редят батерията и увеличават опасността от пожар.

u Допускайте ремонтът на електроинструментите Ви

да се извършва само от квалифицирани специалис-

ти и само с използването на оригинални резервни

части. По този начин се гарантира съхраняване на бе-

зопасността на електроинструмента.

u Никога не ремонтирайте повредени акумулаторни

батерии. Ремонтът на акумулаторни батерии трябва

да се извършва само от производителя или от оторизи-

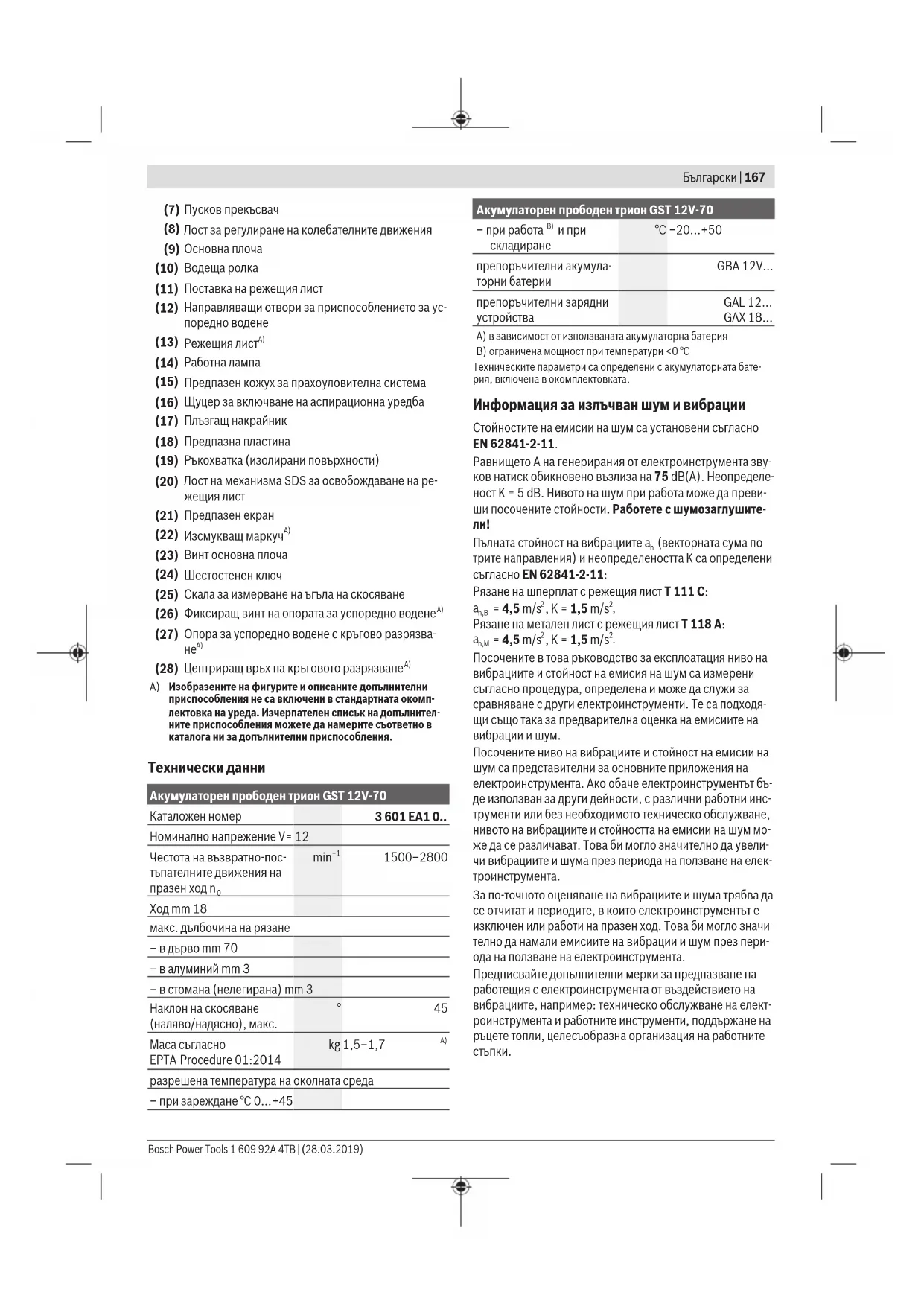

Лост за регулиране на колебателните движения

Направляващи отвори за приспособлението за ус-

Предпазен кожух за прахоуловителна система

Щуцер за включване на аспирационна уредба

Ръкохватка (изолирани повърхности)

Лост на механизма SDS за освобождаване на ре-

Скала за измерване на ъгъла на скосяване

Фиксиращ винт на опората за успоредно водене

Опора за успоредно водене с кръгово разрязва-

Центриращ връх на кръговото разрязване

Изобразените на фигурите и описаните допълнителни

приспособления не са включени в стандартната окомп-

лектовка на уреда. Изчерпателен списък на допълнител-

ните приспособления можете да намерите съответно в

каталога ни за допълнителни приспособления.

Номинално напрежение V= 12

Честота на възвратно-пос-

тъпателните движения на

макс. дълбочина на рязане

– в стомана (нелегирана) mm 3

(наляво/надясно), макс.

разрешена температура на околната среда

– при зареждане °C 0…+45

Акумулаторен прободен трион GST12V-70

препоръчителни акумула-

препоръчителни зарядни

A) в зависимост от използваната акумулаторна батерия

B) ограничена мощност при температури <0 °C

Техническите параметри са определени с акумулаторната бате-

рия, включена в окомплектовката.

Информация за излъчван шум и вибрации

Стойностите на емисии на шум са установени съгласно

Равнището А на генерирания от електроинструмента зву-

ков натиск обикновено възлиза на 75dB(A). Неопределе-

ност K=5dB. Нивото на шум при работа може да преви-

ши посочените стойности. Работете с шумозаглушите-

Пълната стойност на вибрациите a

трите направления) и неопределеносттаK са определени

съгласно EN62841-2-11:

Рязане на шперплат с режещия листT111C:

Посочените в това ръководство за експлоатация ниво на

вибрациите и стойност на емисия на шум са измерени

съгласно процедура, определена и може да служи за

сравняване с други електроинструменти. Те са подходя-

щи също така за предварителна оценка на емисиите на

Посочените ниво на вибрациите и стойност на емисии на

шум са представителни за основните приложения на

електроинструмента. Ако обаче електроинструментът бъ-

де използван за други дейности, с различни работни инс-

трументи или без необходимото техническо обслужване,

нивото на вибрациите и стойността на емисии на шум мо-

же да се различават. Това би могло значително да увели-

чи вибрациите и шума през периода на ползване на елек-

За по-точното оценяване на вибрациите и шума трябва да

се отчитат и периодите, в които електроинструментът е

изключен или работи на празен ход. Това би могло значи-

телно да намали емисиите на вибрации и шум през пери-

ода на ползване на електроинструмента.

Предписвайте допълнителни мерки за предпазване на

работещия с електроинструмента от въздействието на

вибрациите, например: техническо обслужване на елект-

роинструмента и работните инструменти, поддържане на

ръцете топли, целесъобразна организация на работните

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)168 | Български

u Преди да извършвате каквито и да е дейности по

електроинструмента (напр. техническо обслужва-

не, смяна на работния инструмент и т. н.), когато го

транспортирате или съхранявате, демонтирайте

акумулаторната батерия. Съществува опасност от на-

раняване при задействане на пусковия прекъсвач по

Зареждане на акумулаторната батерия

u Използвайте само посочените в раздела Техничес-

ки данни зарядни устройства. Само тези зарядни уст-

ройства са подходящи за използваната във Вашия

електроинструмент литиево-йонна акумулаторна бате-

Указание: Акумулаторната батерия се доставя частично

заредена. За да достигнете пълния капацитет на акумула-

торната батерия, преди първото й използване я заредете

докрай в зарядното устройство.

Литево-йонната акумулаторна батерия може да бъде за-

реждана по всяко време, без това да съкращава дългот-

райността й. Прекъсване на зареждането също не й вре-

Литиево-йонната акумулаторна батерия е защитена сре-

щу дълбоко разреждане чрез електронната система

"Electronic Cell Protection (ECP)". При разреждане на аку-

мулаторната батерия електроинструментът се изключва

от предпазен прекъсвач: Pаботният инструмент спира да

u След автоматичното изключване на електроинстру-

мента не продължавайте да натискате пусковия

прекъсвач. Акумулаторната батерия може да бъде

За изваждане на акумулаторната батерия (1) натиснете

освобождаващия бутон (2) и изтеглете батерията надолу

от електроинструмента. При това не прилагайте сила.

Индикатор за акумулаторната батерия

Трите зелени светодиода(4) показват степента на заре-

деност на акумулаторната батерия(1). Индикаторът за

състоянието на акумулаторната батерия свети само 5сек.

Непрекъснато светене 3х зелено ≥2/3

Непрекъснато светене 2х зелено ≥1/3

Непрекъснато светене 1х зелено <1/3

Мигаща светлина 1x зелено резерва

Мигаща светлина 3x зелено изтощена

Ако след включване индикаторът не светне, акумулатор-

ната батерия е повредена и трябва да бъде заменена.

Поставяне/смяна на режещ лист

u При монтирането или смяната на инструмента рабо-

тете с предпазни ръкавици. Работните инструменти

имат остри ръбове и при продължителна работа могат

Избор на режещия лист

Списък на препоръчваните режещи листове можете да

намерите в края на това ръководство за експлоатация.

Използвайте само режещи листове с опашка с една гър-

бица (Т‑опашка). Режещият лист не трябва да е по-дълъг

от необходимото за изпълняване на среза.

При рязане по дъга с малък радиус използвайте тесни но-

Поставете режещия лист (вж. фиг.B)

u Преди поставяне почистете опашката на режещия

лист. Замърсена опашка не може да бъде захваната

Вкарайте режещия лист (13), до упор в задвижващата

щанга така, че зъбите да са обърнати в посоката на рязане

(11). Лостът на механизма SDS (20) отскача автоматично

назад и режещият лист се застопорява. Не натискайте

лоста (20) с ръка назад, така можете да повредите елект-

При поставяне на режещия лист внимавайте задният му

ръб да попадне в жлеба на водещата ролка (10).

u Проверете дали режещият лист е захванат здраво.

Неправилно захванат режещ лист може да изхвръкне

по време на работа и да Ви нарани.

Изхвърлете режещия лист (вж. фиг.C)

u Когато изхвърляте режещия лист, дръжте електро-

инструмента така, че режещият лист да не нарани

намиращи се наблизо лица или животни.

Завъртете лоста SDS (20) до упор напред в посока на

предпазителя (21). Режещият лист се освобождава и се

изхвърля от гнездото.

Плъзгащ накрайник (вж.фиг.D)

За да предотвратите надраскването на меки повърхности

при обработването им, можете да поставите антифрикци-

онна плоча (17) върху основната плоча (9).

За да поставите антифрикционната плоча (17) първо я

окачете отпред на основната плоча (9) и след това я при-

тиснете в задния й край, докато се захване с прещраква-

Предпазна пластина (вж.фиг.E)

Предпазната пластина (18) (не е включена в окомплек-

товката) може да предотврати откъртване на ръбчето на

детайла при рязане в дървесни материали. Предпазната

пластина може да се използва само с определени ножове

и само при ъгъл на наклона 0°.

Вкарайте предпазната пластина(18) отпред в основната

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsБългарски | 169

При използване на антифрикционната плоча (17) пред-

пазната пластина (18) се поставя не в основната плоча

(9), а в антифрикционната плоча.

Система за прахоулавяне

Прахове, отделящи се при обработването на материали

като съдържащи олово бои, някои видове дървесина, ми-

нерали и метали могат да бъдат опасни за здравето. Кон-

тактът до кожата или вдишването на такива прахове могат

да предизвикат алергични реакции и/или заболявания на

дихателните пътища на работещия с електроинструмента

или намиращи се наблизо лица.

Определени прахове, напр. отделящите се при обработ-

ване на бук и дъб, се считат за канцерогенни, особено в

комбинация с химикали за третиране на дървесина (хро-

мат, консерванти и др.). Допуска се обработването на съ-

държащи азбест материали само от съответно обучени

– По възможност използвайте подходяща за обработва-

ния материал система за прахоулавяне.

– Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с

Спазвайте валидните във Вашата страна законови разпо-

редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място.

Прахът може лесно да се самовъзпламени.

Преди да включите към електроинструмента аспирацион-

на система, монтирайте капака (15).

Поставете капака(15) така върху електроинструмента,

че държачът да се фиксира върху защитата от допир(21).

Сваляйте капака(15) за дейности без прахоизсмукване,

както и за срезове под наклон. Изтеглете за целта капака

напред от защитата от допир(21).

Свързване на прахоулавяне (вж.фиг.F–G)

Поставете щуцера за прахоуловителна система(16) в от-

вора на основната плоча(9).

Вкарайте шланг (22) (не е включен в окомплектовката)

на щуцера (16). Свържете шланга (22) към прахосмукач-

Преглед на начина на включване към различни прахосму-

качки ще намерите в края на това ръководство за експло-

За постигане на оптимална степен на прахоулавяне по

възможност поставяйте предпазната пластина срещу от-

Използваната прахосмукачка трябва да е пригодна за ра-

бота с обработвания материал.

Ако при работа се отделя особено вреден за здравето

прах или канцерогенен прах, използвайте специализира-

Работа с електроинструмента

u Преди да извършвате каквито и да е дейности по

електроинструмента (напр. техническо обслужва-

не, смяна на работния инструмент и т. н.), когато го

транспортирате или съхранявате, демонтирайте

акумулаторната батерия. Съществува опасност от на-

раняване при задействане на пусковия прекъсвач по

Регулиране на колебателните движения

Регулируемите на трите степени колебателни движения

позволяват оптимално настройване на скоростта и произ-

водителността на рязане спрямо обработвания материал.

С лоста (8) можете да превключвате степените на колеба-

телните движения също и по време на работа.

Степен0 колебателните движения изключе-

СтепенⅠ малки колебателни движения

СтепенⅡ големи колебателни движения

Оптималната степен на колебателните движения се опре-

деля най‑добре чрез изпробване на практика. При това

са валидни следните принципи:

– Изберете по‑малка степен на колебателните движе-

ния, респ. ги изключете напълно, когато ръба на среза

трябва да е по-гладък и по‑чист.

– Изключвайте колебателните движения при разрязване

на тънкостенни детайли (напр. ламарина).

– При разрязване на твърди материали (напр. стомана)

работете с малки колебателни движения.

– При меки материали и при разрязване на дърво по

направление на влакната работете с максимални коле-

Настройване на ъгъла на наклон (вж.фиг.H)

За изработване на срезове под наклон основната плоча

(9) може да бъде наклонена надясно или наляво до 45°.

При рязане под наклон щуцерът за прахоулавяне(16) и

предпазната пластина(18) не могат да бъдат монтирани.

– Демонтирайте щуцера за прахоулавяне(16) и предпз-

– При ъгъл на скосяване 0° зъб се захваща в предвиде-

– Освободете винта(23) с шестостенния ключ(24), така

че да можете да изместите основната плоча(9) по по-

сока на акумулаторната батерия(1). Вкарайте цапфата

– За регулиране на ъгъла на скосяване наклонете в же-

ланата посока основната плоча(9), като отчитате по

скалата(25). С помощта на ъгломер може да бъде нас-

троен произволен ъгъл до 45°.

– Затегнете винта(23) отново.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)170 | Български

Пускане в експлоатация

Поставяне на акумулаторната батерия

Указание: Използването на акумулаторни батерии, които

не са предназначени за Вашия електроинструмент, може

да предизвика неправилното му функциониране или да

Избутайте заредената акумулаторна батерия (1) в постав-

ката докато не прищрака и не се заключи безопасно.

Включване на LED-лампата

За включване, респ. изключване на работната светли-

на(14) натиснете бутона за работната светлина(3).

u Не гледайте непосредствено в работната лампа,

можете да се заслепите.

Включване и изключване

u Уверете се, че можете да задействате пусковия

прекъсвач без пускане на дръжката.

За включване на електроинструмента преместете пуско-

вия прекъсвач(7) напред, така че да се види символа "I".

За изключване на електроинструмента преместете пус-

ковия прекъсвач(7) назад, така че да се види символа

Защита срещу повторно включване

Защитата срещу повторно включване предотвратява не-

контролираното включване на електроинструмента след

прекъсване на захранването. Когато се е задействала за-

щитата срещу повторно включване, светлинният индика-

тор за температурен контрол/защита от претоварване(6)

За да включите отново електроинструмента първо поста-

вете пусковия прекъсвач(7) в позиция изключено и след

това отново в позиция включено.

Указание: При много бързо изключване и повторно

включване е възможно задействането на системата про-

тив неволно повторно включване, при което въпреки на-

тискането на пусковия прекъсвач(7) електроинструмен-

тът не се включва. Поставете пусковия прекъсвач(7) в

положение изключено и след това отново в положение

Предварително установяване на честотата на

възвратно-постъпателните движения

С потенциометъра (5) можете предварително да устано-

вите възвратно-постъпателните движения или да ги изме-

ните по време на работа.

Необходимата честота на възвратно-постъпателните дви-

жения зависи от конкретните условия и се определя

най‑добре чрез изпробване.

Препоръчва се ограничаване на честотата при започване

на среза и при разрязване на пластмаси и алуминиеви

При продължителна работа с малка честота на възвратно-

постъпателните движения електроинструментът може да

се нагрее силно. Извадете режещия лист и охладете елек-

троинструмента, като го оставите да работи прибл. 3ми-

нути с максимална честота.

Температурна защита срещу претоварване

При ползване съобразно предназначението и инструкци-

ите в това ръководство електроинструментът не може да

бъде претоварен. При твърде силно натоварване или над-

хвърляне на допустимата работна температура на акуму-

латорната батерия скоростта на въртене се ограничава и

електроинструментът се изключва. След ограничаване на

скоростта на въртене електроинструментът започва да

работи с пълна скорост на въртене едва след като акуму-

латорната батерия достигне допустимата работна темпе-

ратура или бъде намалено натоварването. При автома-

тично изключване изключете пусковия прекъсвач, изча-

кайте акумулаторната батерия да се охлади и след това

отново включете електроинструмента.

Светлинен индикатор на системата за температурен

контрол/претоварване

Червената индикация за следене на температурата/защи-

та от претоварване(6) Ви помага по време на работа да

предпазвате акумулаторната батерия от прегряване, а

електродвигателя от претоварване.

Ако индикацията за следене на температурата/защита от

претоварване(6) свети с непрекъсната червена свет-

лина, температурата на акумулаторната батерия е твърде

висока и електроинструментът се изключва.

Изключете електроинструмента и оставете акумулаторна-

та батерия да се охлади, преди да продължите работата.

Ако индикацията за следене на температурата/защита от

претоварване мига(6) в червено, то електроинструмен-

тът е блокирал и се изключва автоматично.

Извадете електроинструмента от разрязвания детайл. Ко-

гато блокирането бъде отстранено, електроинструментът

продължава да работи с настроената честота на възврат-

но-постъпателните движения.

u Преди да извършвате каквито и да е дейности по

електроинструмента (напр. техническо обслужва-

не, смяна на работния инструмент и т. н.), когато го

транспортирате или съхранявате, демонтирайте

акумулаторната батерия. Съществува опасност от на-

раняване при задействане на пусковия прекъсвач по

u Ако ножът се заклини, незабавно изключете елект-

u При работа с малки или тънкостенни детайли вина-

ги използвайте стабилна основа.

Преди разрязване на дърво, шперплат, строителни мате-

риали и др.п. предварително проверявайте за наличието

на метални предмети, като пирони и винтове, и при необ-

ходимост ги отстранявайте.

Потъващи триони (вж. фиг.I)

u Допуска се пробиването с режещия лист само на

меки материали, като дървесина, гипскартон или

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsБългарски | 171

При разрязване с пробиване използвайте само къси ре-

жещи листове. Разрязването с пробиване е възможно са-

мо при ъгъл на скосяване 0°.

Поставете електроинструмента на детайла с предния ръб

на основната плоча (9), без режещият лист (13) да го до-

пира и след това го включете. Ако електроинструментът е

с възможност за регулиране, установете максимална чес-

тота на възвратно-постъпателните движения. Притиснете

здраво електроинструмента към детайла и бавно врежете

Когато основната плоча (9) допре до детайла с цялата си

повърхност, продължете разрязването по желаната ли-

Приспособление за успоредно водене и рязане по

кръгова дъг (принадлежност)

При работа с приспособлението за успоредно водене и

рязане по кръгова дъга (27) (допълнително приспособле-

ние) дебелината на стената на разрязвания детайл може

да е най‑много 30mm.

Паралелни срезове (вж. фиг. J): Развийте винта (26) и

вкарайте линията на приспособлението за успоредно во-

дене през направляващите отвори (12) в основната пло-

ча. Като отчитате стойността по вътрешния ръб на основ-

ната плоча, установете на скалата желаното разстояние

между водещата линия и линията на среза. Затегнете зас-

топоряващия винт (26).

Кръгови срезове (вж. фиг. K): Пробийте вътрешно на из-

рязвания кръг до линията на среза отвор, достатъчен за

да премине режещия лист през него. Обработете отвора

с фреза или пила, така че режещият лист да може да зас-

тане плътно на линията на среза.

Поставете застопоряващия винт (26) от другата страна на

опората за успоредно водене. Вкарайте скалата на опо-

рата за успоредно водене през направляващия отвор

(12) в основната плоча. Пробийте отвор в детайла в цен-

търа на изрязваната дъга. Вкарайте центъра (28) през

вътрешния отвор на приспособлението за успоредно во-

дене и в пробития в детайла отвор. Настройте радиуса на

дъгата, като отчитате спрямо вътрешния ръб на основната

плоча. Затегнете застопоряващия винт (26).

Охлаждащо-смазваща течност

За да предотвратите прегряване при разрязване на мета-

ли, трябва да нанесете охлаждащо-смазваща течност по

продължение на линията на рязане.

Указания за оптимална работа с акумулаторната

Предпазвайте акумулаторната батерия от влага и вода.

Съхранявайте акумулаторната батерия само в темпера-

турния диапазон от –20 °C до 50 °C. Напр. не оставяйте

акумулаторната батерия през лятото в автомобил на

Периодично почиствайте вентилационните отвори на аку-

мулаторната батерия с мека чиста и суха четка.

Съществено съкратено време за работа след зареждане

показва, че акумулаторната батерия е изхабена и трябва

Спазвайте указанията за бракуване.

Поддържане и почистване

u Преди да извършвате каквито и да е дейности по

електроинструмента (напр. техническо обслужва-

не, смяна на работния инструмент и т. н.), когато го

транспортирате или съхранявате, демонтирайте

акумулаторната батерия. Съществува опасност от на-

раняване при задействане на пусковия прекъсвач по

u За да работите качествено и безопасно, поддър-

жайте електроинструмента и вентилационните му

Редовно почиствайте гнездото за захващане на режещи-

те листове. За целта извадете режещия лист от електро-

инструмента и стръскайте електроинструмента чрез леко

почукване върху твърда повърхност.

Силното замърсяване на електроинструмента може да

доведе до нарушения на функционирането му. Затова не

разрязвайте отдолу или в таванна позиция материали, ко-

ито отделят голямо количество стружки.

Ако изхода за прах е блокиран, изключете електроинст-

румента, извадете прахоизсмукването и отстранете праха

Периодично смазвайте водещата ролка (10) с една капка

Редовно проверявайте водещата ролка(10). Ако е изно-

сена, тя трябва да бъде заменена в оторизиран сервиз за

електроинструменти на Bosch.

Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти

и поддръжка на закупения от Вас продукт, както и относ-

но резервни части. Покомпонентни чертежи и информа-

ция за резервните части ще откриете и на: www.bosch-

Екипът по консултация относно употребата на Bosch ще

Ви помогне с удоволствие при въпроси за нашите про-

дукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части

винаги посочвайте 10-цифрения каталожен номер, изпи-

сан на табелката на уреда.

Тел.: +359(0)700 13 667 (Български)

Включените в окомплектовката литиево-йонни акумулу-

тарони батерии са в обхвата на изискванията на норма-

тивните документи, касаещи продукти с повишена опас-

ност. Акумулаторните батерии могат да бъдат транспорти-

рани от потребителя на публични места без допълнителни

При транспортиране от трети страни (напр. при въздушен

транспорт или ползване на куриерски услуги) има специ-

ални изисквания към опаковането и обозначаването им.

За целта при подготовката на пакетирането се консулти-

райте с експерт в съответната област.

Изпращайте акумулаторни батерии само ако корпусът им

не е повреден. Изолирайте открити контактни клеми с ле-

пящи ленти и опаковайте акумулаторните батерии така,

че да не могат да се изместват в опаковката си. Моля,

спазвайте също и допълнителни национални предписа-

Електроинструментите, акумулаторните ба-

терии и допълнителните приспособления

трябва да бъдат предавани за оползотворя-

ване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти и аку-

мулаторни или обикновени батерии при би-

Само за страни отЕС:

Съгласно европейска директива 2012/19/EС електроу-

редите, които не могат да се ползват повече, а съгласно

европейска директива 2006/66/EО повредени или изха-

бени обикновени или акумулаторни батерии трябва да се

събират и предава за оползотворяване на съдържащите

Акумулаторни или обикновени батерии:

Моля, спазвайте указанията в раздела Транспортиране

да предизвика да изгубите контрола.

Копче за работна светилка

Номинален напон V= 12

оценето соA, типично изнесува 75dB(A). Несигурност

LED-светилки Капацитет

ставите лизгачката папуча (17) на основната плоча (9),

– Погрижете се за добра проветреност на работното

осцилациите и за време на работата.

u Проверете дали можете да го притиснете

на пр. клинци, шрафови и сл. и доколку има, отстранете

евентуалните дополнителни национални прописи.

Електричните апарати, батериите, опремата

ЕС декларация за съответствие

С пълна отговорност ние декларираме, че посочените продукти

отговарят на всички валидни изисквания на директивите и разпоредбите

по-долу и съответства на следните стандарти.

Техническа документация при: *
