KULLANIM KILAVUZU GST 10.8V Li BOSCH

tr Orijinal işletme talimatı

Elektrikli el aletleri için genel güvenlik uyarıları

UYARI Bu elektrikli el aletiyle birlikte

gelen tüm güvenlik uyarılarını,

talimatları, resim ve açıklamaları okuyun. Aşağıda

bulunan talimatlara uyulmaması halinde elektrik

çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden

Bütün uyarıları ve talimat hükümlerini ileride kullanmak

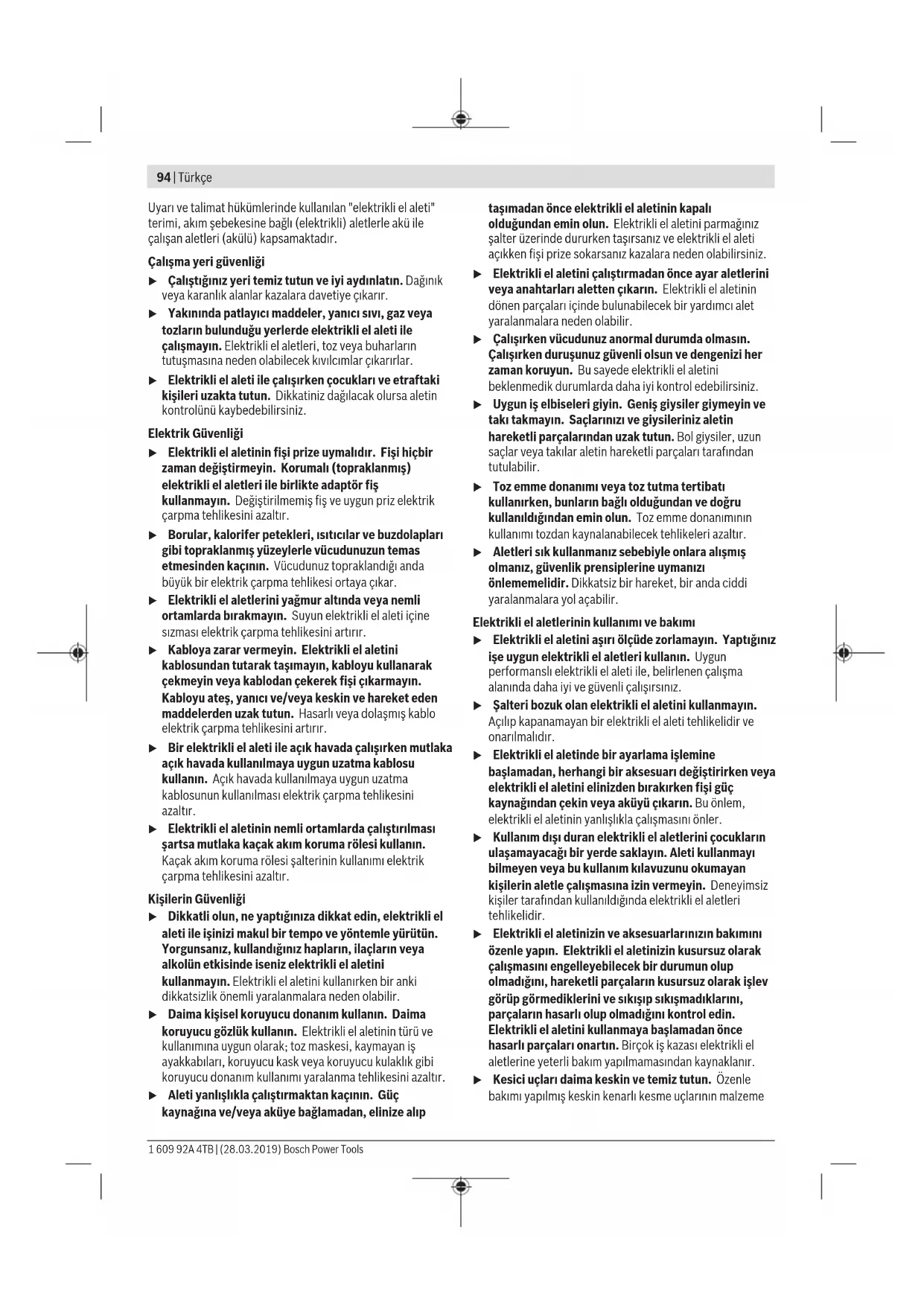

üzere saklayın. Bosch Power Tools 1 609 92A 4TB | (28.03.2019)94 | Türkçe

Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti"

terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile

çalışan aletleri (akülü) kapsamaktadır.

Çalışma yeri güvenliği

u Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık

veya karanlık alanlar kazalara davetiye çıkarır.

u Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya

tozların bulunduğu yerlerde elektrikli el aleti ile

çalışmayın. Elektrikli el aletleri, toz veya buharların

tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.

u Elektrikli el aleti ile çalışırken çocukları ve etraftaki

kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin

kontrolünü kaybedebilirsiniz.

u Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir

zaman değiştirmeyin. Korumalı (topraklanmış)

elektrikli el aletleri ile birlikte adaptör fiş

kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik

çarpma tehlikesini azaltır.

u Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları

gibi topraklanmış yüzeylerle vücudunuzun temas

etmesinden kaçının. Vücudunuz topraklandığı anda

büyük bir elektrik çarpma tehlikesi ortaya çıkar.

u Elektrikli el aletlerini yağmur altında veya nemli

ortamlarda bırakmayın. Suyun elektrikli el aleti içine

sızması elektrik çarpma tehlikesini artırır.

u Kabloya zarar vermeyin. Elektrikli el aletini

kablosundan tutarak taşımayın, kabloyu kullanarak

çekmeyin veya kablodan çekerek fişi çıkarmayın.

Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden

maddelerden uzak tutun. Hasarlı veya dolaşmış kablo

elektrik çarpma tehlikesini artırır.

u Bir elektrikli el aleti ile açık havada çalışırken mutlaka

açık havada kullanılmaya uygun uzatma kablosu

kullanın. Açık havada kullanılmaya uygun uzatma

kablosunun kullanılması elektrik çarpma tehlikesini

u Elektrikli el aletinin nemli ortamlarda çalıştırılması

şartsa mutlaka kaçak akım koruma rölesi kullanın.

Kaçak akım koruma rölesi şalterinin kullanımı elektrik

çarpma tehlikesini azaltır.

u Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el

aleti ile işinizi makul bir tempo ve yöntemle yürütün.

Yorgunsanız, kullandığınız hapların, ilaçların veya

alkolün etkisinde iseniz elektrikli el aletini

kullanmayın. Elektrikli el aletini kullanırken bir anki

dikkatsizlik önemli yaralanmalara neden olabilir.

u Daima kişisel koruyucu donanım kullanın. Daima

koruyucu gözlük kullanın. Elektrikli el aletinin türü ve

kullanımına uygun olarak; toz maskesi, kaymayan iş

ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi

koruyucu donanım kullanımı yaralanma tehlikesini azaltır.

u Aleti yanlışlıkla çalıştırmaktan kaçının. Güç

kaynağına ve/veya aküye bağlamadan, elinize alıp

taşımadan önce elektrikli el aletinin kapalı

olduğundan emin olun. Elektrikli el aletini parmağınız

şalter üzerinde dururken taşırsanız ve elektrikli el aleti

açıkken fişi prize sokarsanız kazalara neden olabilirsiniz.

u Elektrikli el aletini çalıştırmadan önce ayar aletlerini

veya anahtarları aletten çıkarın. Elektrikli el aletinin

dönen parçaları içinde bulunabilecek bir yardımcı alet

yaralanmalara neden olabilir.

u Çalışırken vücudunuz anormal durumda olmasın.

Çalışırken duruşunuz güvenli olsun ve dengenizi her

zaman koruyun. Bu sayede elektrikli el aletini

beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

u Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve

takı takmayın. Saçlarınızı ve giysileriniz aletin

hareketli parçalarından uzak tutun. Bol giysiler, uzun

saçlar veya takılar aletin hareketli parçaları tarafından

u Toz emme donanımı veya toz tutma tertibatı

kullanırken, bunların bağlı olduğundan ve doğru

kullanıldığından emin olun. Toz emme donanımının

kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.

u Aletleri sık kullanmanız sebebiyle onlara alışmış

olmanız, güvenlik prensiplerine uymanızı

önlememelidir. Dikkatsiz bir hareket, bir anda ciddi

yaralanmalara yol açabilir.

Elektrikli el aletlerinin kullanımı ve bakımı

u Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız

işe uygun elektrikli el aletleri kullanın. Uygun

performanslı elektrikli el aleti ile, belirlenen çalışma

alanında daha iyi ve güvenli çalışırsınız.

u Şalteri bozuk olan elektrikli el aletini kullanmayın.

Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve

u Elektrikli el aletinde bir ayarlama işlemine

başlamadan, herhangi bir aksesuarı değiştirirken veya

elektrikli el aletini elinizden bırakırken fişi güç

kaynağından çekin veya aküyü çıkarın. Bu önlem,

elektrikli el aletinin yanlışlıkla çalışmasını önler.

u Kullanım dışı duran elektrikli el aletlerini çocukların

ulaşamayacağı bir yerde saklayın. Aleti kullanmayı

bilmeyen veya bu kullanım kılavuzunu okumayan

kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz

kişiler tarafından kullanıldığında elektrikli el aletleri

u Elektrikli el aletinizin ve aksesuarlarınızın bakımını

özenle yapın. Elektrikli el aletinizin kusursuz olarak

çalışmasını engelleyebilecek bir durumun olup

olmadığını, hareketli parçaların kusursuz olarak işlev

görüp görmediklerini ve sıkışıp sıkışmadıklarını,

parçaların hasarlı olup olmadığını kontrol edin.

Elektrikli el aletini kullanmaya başlamadan önce

hasarlı parçaları onartın. Birçok iş kazası elektrikli el

aletlerine yeterli bakım yapılmamasından kaynaklanır.

u Kesici uçları daima keskin ve temiz tutun. Özenle

bakımı yapılmış keskin kenarlı kesme uçlarının malzeme

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsTürkçe | 95

içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım

u Elektrikli el aletini, aksesuarı, uçları ve benzerlerini,

bu özel tip alet için öngörülen talimata göre kullanın.

Bu sırada çalışma koşullarını ve yaptığınız işi dikkate

alın. Elektrikli el aletlerinin kendileri için öngörülen alanın

dışında kullanılması tehlikeli durumlara neden olabilir.

u Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz

tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin

beklenmeyen durumlarda güvenli şekilde tutulmasını ve

kontrol edilmesini engeller.

Akülü aletlerin özenli bakımı ve kullanımı

u Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile

şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj

cihazı başka bir akünün şarjı için kullanılırsa yangın

tehlikesi ortaya çıkar.

u Sadece ilgili elektrikli el aleti için öngörülen aküleri

kullanın. Başka akülerin kullanımı yaralanmalara ve

yangınlara neden olabilir.

u Kullanılmayan aküyü büro ataçları, madeni bozuk

paralar, anahtarlar, çiviler, vidalar veya metal

nesnelerden uzak tutun. Bunlar köprüleme yaparak

kontaklara neden olabilir. Akü kontakları arasındaki bir

kısa devre yanmalara veya yangınlara neden olabilir.

u Yanlış kullanım durumunda aküden sıvı dışarı sızabilir.

Bu sıvı ile temastan kaçının. Yanlışlıkla temas

ederseniz su ile iyice yıkayın. Eğer sıvı gözlerinize

gelecek olursa hemen bir hekime başvurun. Dışarı

sızan akü sıvısı cilt tahrişlerine ve yanmalara neden

u Hasarlı veya değiştirilmiş akü veya el aleti

kullanmayın. Hasarlı veya değiştirilmiş aküler

beklenmedik davranışlara yol açarak yangın, patlama ve

yaralanmalara neden olabilir.

u Aküyü veya aleti ateşe veya yüksek sıcaklıklara maruz

bırakmayın. Ateşe veya 130°C üstündeki sıcaklıklara

maruz kalma patlamalara yol açabilir.

u Tüm şarj talimatlarını uygulayın ve akü ya da aleti

talimatlarda belirtilen sıcaklık aralığının dışında şarj

etmeyin. Hatalı şarj veya belirtilen aralık dışındaki

sıcaklıklarda şarj aküye zarar vererek yangın riskini

u Elektrikli el aletinizi sadece yetkili personele ve

orijinal yedek parça kullanma koşulu ile onartın. Bu

sayede elektrikli el aletinin güvenliğini sürekli hale

u Hasarlı akülerde onarım işlemi yapmayın. Akülerin

onarımı sadece üretici veya yetkili servisler tarafından

Dekupaj testereleri için güvenlik talimatı

u Bir çalışma sırasında kesme aksesuarının gizli bir

kablo sistemiyle temas etme ihtimali varsa elektrikli el

aletini izolasyonlu tutamak yüzeylerinden tutun.

Kesme aksesuarının "içinden elektrik geçen" bir kabloyla

temas etmesi durumunda elektrikli el aletinin metal

parçaları "elektriğe" maruz kalabilir ve operatöre elektrik

çarpmasına neden olabilir.

u İş parçasını sabit bir platforma sabitlemek ve

desteklemek için mengene veya benzer pratik

yöntemler kullanın. İş parçasını elinizle tutmak veya

vücudunuza yaslamak iş parçasını stabil hale getirmez ve

kontrol kaybına neden olabilir.

u Ellerinizi kesme alanından uzak tutun. İş parçasını alt

taraftan tutmayın. Testere bıçağı ile temas

yaralanmalara neden olabilir.

u Elektrikli el aletini sadece açık durumda iş parçasına

yöneltin. Aksi takdirde dişler iş parçasına takılabilir ve

geri tepme kuvveti oluşabilir.

u Kesme yaparken taban plakasının güvenli biçimde

oturmasına dikkat edin. Açılandırılan bir testere bıçağı

kırılabilir veya geri tepme kuvveti oluşturabilir.

u İşiniz bittikten sonra elektrikli el aletini kapatın ve

testere bıçağını tam olarak durduktan sonra kesme

yerinden çıkarın. Bu yolla geri tepme kuvvetinin

oluşmasını engellersiniz ve aleti güvenli bir biçimde

elinizden bırakabilirsiniz.

u Elinizden bırakmadan önce elektrikli el aletinin tam

olarak durmasını bekleyin. Uç takılabilir ve elektrikli el

aletinin kontrolünü kaybedebilirsiniz.

u Sadece hasar görmemiş, kusursuz durumdaki testere

bıçakları kullanın. Bükülmüş veya körelmiş testere

bıçakları kırılabilir, kesme işlemini olumsuz yönde

etkileyebilir veya geri tepme kuvvetlerinin ortaya

çıkmasına neden olabilirler.

u Aleti kapattıktan sonra testere bıçağını yan taraftan

bastırarak frenlemeyin. Testere bıçağı hasar görebilir,

kırılabilir veya bir geri tepme kuvveti oluşabilir.

u Görünmeyen ikmal hatlarını belirlemek için uygun

tarama cihazları kullanın veya yerel tedarik şirketi ile

iletişime geçin. Elektrik kablolarıyla temas yanıklara ve

elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar

vermek patlamaya neden olabilir. Su boruların hasar

görmesi maddi zararlara yol açabilir.

u Akü hasar görürse veya usulüne aykırı kullanılırsa

dışarı buhar sızabilir. Akü yanabilir veya patlayabilir.

Çalıştığınız yeri havalandırın ve şikayet olursa hekime

başvurun. Akülerden çıkan buharlar nefes yollarını tahriş

u Aküyü açmayın. Kısa devre tehlikesi vardır.

u Çivi veya tornavida gibi sivri nesneler veya dışarıdan

kuvvet uygulama aküde hasara neden olabilir. Akü

içinde bir kısa devre oluşabilir ve akü yanabilir, duman

çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.

u Aküyü sadece üreticinin ürünlerinde kullanın. Ancak

bu yolla akü tehlikeli zorlanmalara karşı korunur.

Aküyü sıcaktan, sürekli gelen güneş

ışınından, ateşten, kirden, sudan ve nemden

koruyun. Patlama ve kısa devre tehlikesi

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)96 | Türkçe

Ürün ve performans açıklaması

Bütün güvenlik talimatını ve uyarıları

okuyun. Güvenlik talimatlarına ve uyarılara

uyulmadığı takdirde elektrik çarpmasına,

yangına ve/veya ciddi yaralanmalara neden

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat

Usulüne uygun kullanım

Bu alet; sağlam ve sabit bir zeminde ahşap, plastik, metal,

seramik levha ve lastik malzemede kesme ve içten kesme

işleri için geliştirilmiştir. Bu alet, düz ve 45°'ye varan gönye

açısıyla kavisli kesme işlerine uygundur. Testere bıçağı

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki

elektrikli el aleti resmindeki numaralarla aynıdır.

Akü şarj durumu göstergesi

Strok sayısı ön seçimi ayar düğmesi

Zorlanma emniyeti/sıcaklık göstergesi

Pandül hareket ayar kolu

Testere bıçağı kovanı

Paralellik mesnedi kılavuzu

Emme donanımı kapağı

Tutamak (izolasyonlu tutamak yüzeyi)

Testere bıçağı boşa alma SDS kolu

Taban levhası vidası

Paralellik mesnedi sabitleme vidası

Dairesel kesici merkezleme ucu

Şekli gösterilen veya tanımlanan aksesuar standart teslimat

kapsamında değildir. Aksesuarın tümünü aksesuar

programımızda bulabilirsiniz.

Boştaki strok sayısı n

Maks. kesme derinliği

– Çelikte (alaşımsız) mm 3

Kesme açısı (sol/sağ) maks. ° 45

Ağırlık EPTA-Procedure

İzin verilen ortam sıcaklığı

ve depolamada kısıtlı

Tavsiye edilen aküler GBA 12V…

Tavsiye edilen şarj cihazları GAL 12...

A) Kullanılan aküye bağlıdır

B) <0°C sıcaklıklarda sınırlı performans

Teknik veriler teslimat kapsamındaki akü ile belirlenmektedir.

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN62841-2-11 uyarınca

Elektrikli el aletinin A ağırlıklı ses basıncı seviyesi tipik olarak

75dB(A). Tolerans K = 5dB. Çalışma sırasındaki gürültü

seviyesi belirtilen değeri aşabilir. Kulak koruması kullanın!

Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve

tolerans K EN62841-2-11 uyarınca belirlenmektedir:

Testere bıçağı ile suntanın testerelenmesiT111C:

Testere bıçağı ile sac levhanın testerelenmesi T118A:

Bu talimatta belirtilen titreşim seviyesi ve gürültü emisyon

değeri standartlaştırılmış ölçme yöntemine göre

belirlenmiştir ve elektrikli el aletlerinin birbirleri ile

kıyaslanmasında kullanılabilir. Bu değerler aynı zamanda

titreşim ve gürültü emisyonunun geçici olarak tahmin

edilmesine de uygundur.

Belirtilen titreşim seviyesi ve gürültü emisyon değeri

elektrikli el aletinin esas kullanımını temsil etmektedir. Ancak

elektrikli el aleti farkı uçlar veya yetersiz bakımla kullanılacak

olursa, titreşim seviyesi ve gürültü emisyonu farklılık

gösterebilir. Bu da titreşim ve gürültü emisyonunu bütün

kullanım süresince önemli ölçüde artırabilir.

Titreşim ve gürültü emisyonunun tam olarak tahmin

edilebilmesi için, aletin kapalı olduğu veya açık fakat

kullanımda olmadığı sürelerin de dikkate alınması gerekir.

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsTürkçe | 97

Bu, titreşim ve gürültü emisyonunu bütün çalışma süresinde

önemli ölçüde düşürebilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik

önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların

bakımı, ellerin sıcak tutulması, iş aşamalarının organize

u Elektrikli el aletinde bir çalışma yapmadan önce

(örneğin bakım, uç değiştirme vb.), aleti taşırken ve

saklarken her defasında aküyü elektrikli el aletinden

çıkarın.Aletin açma/kapama şalterine yanlışlıkla

basıldığında yaralanmalar ortaya çıkabilir.

Akünün şarjı (Bakınız: ResimA)

u Sadece teknik veriler bölümünde belirtilen şarj

cihazlarını kullanın. Sadece bu şarj cihazları elektrikli el

aletinizde kullanılan lityum iyon akülere uygundur.

Not: Akü kısmi şarjlı olarak teslim edilir. Aküden tam

performansı elde edebilmek için ilk kullanımdan önce aküyü

şarj cihazında tam olarak şarj edin.

Lityum İyon aküler kullanım ömürleri kısalmadan istendiği

zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar

Lityum İyon akü "Electronic Cell Protection

(ECP)" (Elektronik Hücre Koruması) sistemi ile derin deşarja

karşı korunmalıdır. Akü deşarj olduğunda elektrikli el aleti

koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti artık

u Elektrikli el aletiniz otomatik olarak kapandığında

artık açma/kapama şalterine basmayın. Aksi takdirde

akü hasar görebilir.

Aküyü (1) çıkarmak için boşa alma düğmesine (2) basın ve

aküyü elektrikli el aletinin altından çekerek çıkarın. Bunu

yaparken zor kullanmayın.

Akü şarj durumu göstergesi

Akü şarj durumu göstergesinin (4) üç yeşil LED'i akünün (1)

şarj durumunu gösterir. Şarj durumu göstergesi alet

açıldıktan sonra sadece 5s yanar.

Sürekli ışık 3x yeşil ≥2/3

Sürekli ışık 2x yeşil ≥1/3

Sürekli ışık 1x yeşil <1/3

Yanan sönen ışık 1x yeşil Rezerve

Yanan sönen ışık 3x yeşil Boş

Alet açıldıktan sonra hiçbir LED yanmazsa, akü arızalı

demektir ve değiştirilmelidir.

Testere bıçağının takılması/değiştirilmesi

u Testere bıçağını takarken ve değiştirirken koruyucu iş

eldivenleri kullanın. Uçlar keskindir ve uzun süre

kullanıldıklarında ısınabilirler.

Testere bıçağı seçimi

Tavsiye edilen testere bıçaklarına ait genel görünüşü bu

kullanma kılavuzunun sonunda bulabilirsiniz. Sadece tek

kamlı (T şaftlı) testere bıçaklarını takın. Testere bıçağı

öngörülen kesme işlemi için gerekli olduğundan daha uzun

Dar kavisli kesme işleri için ince testere bıçakları kullanın.

Testere bıçağının takılması (Bakınız: ResimB)

u Takmadan önce testere bıçağı şaftını temizleyin. Kirli

bir şaft güvenli biçimde takılamaz.

Dişler kesme yönünde olacak biçimde testere bıçağını (13)

kilitleme yapıncaya kadar testere bıçağı yuvasına (11) itin.

SDS kolu (20) otomatik olarak arkaya gelir ve testere bıçağı

kilitlenir. Kolu (20) elinizle arkaya doğru bastırmayın,

elektrikli el aletinde hasara neden olabilirsiniz.

Testere bıçağını takarken, testere bıçağı sırtının kılavuz

makara (10) oluğuna oturmasına dikkat edin.

u Testere bıçağının yerine sıkıca oturup oturmadığını

kontrol edin. Gevşek testere bıçağı dışarı fırlayabilir ve

Testere bıçağının atılması (Bakınız: ResimC)

u Testere bıçağını aletten dışarı attırırken aleti öyle

tutun ki, hiç kimse veya bir hayvan dışarı atılan

testere bıçağı tarafından yaralanmasın.

SDS kolunu (20) sonuna kadar temas emniyeti (21)

yönünde öne doğru çevirin. Testere bıçağı gevşer ve dışarı

Kılavuz (Bakınız:ResimD)

Hassas yüzeyleri işlerken yüzeyde çizikler meydana

gelmemesi için kayıcı pabucu (17) taban plakasına (9)

yerleştirebilirsiniz.

Kayıcı pabucu (17) yerleştirmek için ön taraftan taban

plakasına (9) takın, arkadan yukarı bastırın ve kavrama

Talaş emniyeti (Bakınız:ResimE)

Talaş emniyeti (18) (aksesuar) kesme işlemi esnasında

malzeme yüzeyinin yırtılmasını önleyebilir. Talaş emniyeti

sadece belirli testere bıçağı tiplerinde ve sadece 0° kesme

açısında kullanılabilir.

Talaş emniyetini(18) önden taban levhasına(9) itin.

Kılavuz (17) kullanılırken talaş emniyeti (18) taban levhasına

(9) değil, kılavuza takılmalıdır.

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve

metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa

zararlı olabilir. Bu tozlara temas etmek veya bu tozları

solumak alerjik reaksiyonlara ve/veya kullanıcının veya onun

yakınındaki kişilerin nefes alma yollarındaki hastalıklara

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye

sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı

maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)98 | Türkçe

Asbest içeren malzemeler sadece uzmanlar tarafından

– Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz

emme tertibatı kullanın.

– Çalışma yerinizi iyi bir biçimde havalandırın.

– P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik

u Çalıştığınız yerde toz birikmemesine dikkat edin.

Tozlar kolayca alevlenebilir.

Elektrikli el aletini toz emme tertibatına bağlamadan önce

Kapağı(15) elektrikli el aletine, tutucu temas

emniyetine(21) oturacak şekilde takın.

Toz emme tertibatı olmayan çalışmalar ayrıca gönyeli kesim

için kapağı(15) çıkarın. Bunun için kapağı öne doğru temas

emniyetinden(21) çıkarın.

Toz emme tertibatının bağlanması

(Bakınız:ResimlerF–G)

Emme rakorunu(16) taban levhasının(9) oluğuna

Emme hortumunu (22) (aksesuar) emme rakoruna (16)

takın. Emme hortumunu (22) bir elektrikli süpürgeye

(aksesuar) bağlayın.

Çeşitli elektrikli süpürgelere bağlantıya ait genel görünüşü bu

kullanma kılavuzunun sonunda bulabilirsiniz.

Optimum emme performansı sağlamak için mümkünse talaş

emniyetini (18) takın.

Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru tozları

emdirirken özel elektrik süpürgesi (sanayi tipi elektrik

süpürgesi) kullanın.

u Elektrikli el aletinde bir çalışma yapmadan önce

(örneğin bakım, uç değiştirme vb.), aleti taşırken ve

saklarken her defasında aküyü elektrikli el aletinden

çıkarın.Aletin açma/kapama şalterine yanlışlıkla

basıldığında yaralanmalar ortaya çıkabilir.

Pandül hareketin ayarlanması

Üç kademe halinde ayarlanabilin pandül hareket, kesme

hızının, kesme performansının ve kesim profilinin işlenen

malzemeye optimum biçimde uyarlanmasını sağlar.

Ayar kolu (8) ile pandül hareketi işletme esnasında da

Kademe0 Pandül hareket yok

KademeⅠ Küçük pandül hareket

KademeⅡ Büyük pandül hareket

Yapılan işe göre optimum pandül hareket kademesi

deneyerek bulunabilir. Aşağıdakiler tavsiye edilir:

– Kesme kenarının ne kadar ince ve temiz olması

gerekiyorsa, pandül hareket kademesini o kadar küçük

ayarlayın veya pandül hareketi kapatın.

– İnce iş parçalarını (örneğin sacları) işlerken pandül

– Sert malzemeleri (örneğin çelik) işlerken küçük pandül

– Yumuşak malzemelerde çalışırken veya ahşapta elyaf

yönünde kesme yaparken maksimum pandül hareketi

Gönye açısının ayarlanması (Bakınız:ResimH)

Taban plakası (9) 45°'ye kadar gönyeli kesme işleri için sağa

veya sola kaydırılabilir.

Emme rakoru(16) ve talaş emniyeti(18) gönyeli kesim

işlerinde kullanılamaz.

– Emme rakorunu(16) ve talaş emniyetini(18) çıkarın.

– 0° gönye açısında bir pim ilgili olukta bulunur.

– Vidayı(23) alyan anahtarla(24) taban levhası(9) akü(1)

yönüne itilebilecek ölçüde gevşetin. Pimin kılavuz oluğa

– Gönye açısını ayarlamak için taban levhasını(9)

skalaya(25) uygun olarak istediğiniz pozisyona getirin.

Açı ölçer yardımı ile her açı 45°'ye kadar ayarlanabilir.

– Vidayı(23) tekrar sıkın.

Akünün yerleştirilmesi

Not: Elektrikli el aletinize uygun olmayan akülerin

kullanılması hatalı işlevlere ve elektrikli el aletinin hasar

görmesine neden olabilir.

Şarj edilmiş aküyü(1) hissedilir biçimde kavrama yapacak

ve güvenle kilitlenebilecek biçimde akü yuvasına itin.

LED projektörün açılması

Projektörü açmak veya kapamak için(14) projektör

u Çalışma ışığına direkt olarak bakmayın, gözlerinizi

u Tutamağı bırakmadan açma/kapama şalterini

kullanabildiğinizden emin olun.

Elektrikli el aletini açmak için açma/kapama şalterini(7)

şalterde "I" görünecek biçimde öne itin.

Elektrikli el aletini kapatmak açma/kapama şalterini(7)

şalterde "0" görünecek biçimde arkaya itin.

Enerjiden tasarruf etmek için elektrikli el aletini sadece

kullandığınızda açın.

Yeniden başlatma emniyeti

Yeniden başlatma emniyeti, elektrik beslemesinin

kesilmesinden sonra elektrikli el aletinin kontrol dışı

çalışmasını önler. Yeniden başlatma emniyeti etkin olduğu

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsTürkçe | 99

sürece sıcaklık kontrolü/zorlanma emniyeti(6) göstergesi

sürekli olarak yanar.

Aleti tekrar çalıştırmak için açma/kapama şalterini(7) kapalı

pozisyonuna getirin ve elektrikli el aletini tekrar açın.

Not: Çok hızlı kapatma ve yeniden açma durumunda yeniden

başlatma emniyeti tetiklenebilir ve elektrikli el aleti açma/

kapama şalterine(7) basılmasına rağmen çalışmayabilir.

Açma/kapama şalterini(7) kapalı pozisyonuna getirin ve

elektrikli el aletini tekrar açın.

Strok sayısı ön seçimi

Strok sayısı ön seçimi (5) ile stork sayısını önceden seçebilir

ve çalışma esnasında değiştirebilirsiniz.

Gerekli strok sayısı işlenen malzemeye ve çalışma koşullarına

bağlı olup, deneyerek belirlenebilir.

Testere bıçağını iş parçasına yerleştirirken ve plastik ve

alüminyum malzemeyi keserken strok sayısının düşürülmesi

Uzun süre düşük strok sayısı ile çalışma elektrikli el aletinin

aşırı ölçüde ısınmasına neden olabilir. Bu gibi durumlarda

testere bıçağını çıkarın ve soğumasını sağlamak üzere

elektrikli el aletini yaklaşık 3 dakika maksimum strok sayısı

Sıcaklığa bağlı aşırı zorlanma emniyeti

Usulüne uygun olarak kullanıldığında elektrikli el aleti

zorlanmaz. Aşırı zorlanma durumunda veya izin verilen akü

sıcaklık aralığının dışına çıkıldığında devir sayısı düşer veya

elektrikli el aleti kapanır. Devir sayısı düştüğünde elektrikli el

aleti ancak izin verilen akü sıcaklık aralığına geri

dönüldüğünde veya zorlanma azaldığında tekrar tam devir

sayısı ile çalışmaya başlar. Otomatik olarak kapandığında

elektrikli el aletini kapatın, akünün soğumasını bekleyin ve

elektrikli el aletini tekrar açın.

Aşırı yük/sıcaklık için gösterge

Sıcaklık denetimi/aşırı yük koruması için kırmızı gösterge(6)

aküyü aşırı ısınmadan ve motoru aşırı ısınma ve zorlanmadan

korumanıza yardımcı olur.

Sıcaklık denetimi/aşırı yük koruması için kırmızı gösterge(6)

sürekli kırmızı iken, akü aşırı sıcaktır ve elektrikli el aleti

otomatik olarak kapanır.

Elektrikli el aletini kapatın ve çalışmaya devam etmeden

Sıcaklık denetimi/aşırı yük koruması için gösterge(6)

kırmızı yanıp sönüyorsa, elektrikli el aleti kilitlidir ve

otomatik olarak kapatılır.

Elektrikli el aletini iş parçasından çıkarın. Blokaj ortadan

kalktıktan sonra elektrikli el aleti ayarlanmış olan strok sayısı

ile tekrar çalışmaya başlar.

Çalışırken dikkat edilecek hususlar

u Elektrikli el aletinde bir çalışma yapmadan önce

(örneğin bakım, uç değiştirme vb.), aleti taşırken ve

saklarken her defasında aküyü elektrikli el aletinden

çıkarın.Aletin açma/kapama şalterine yanlışlıkla

basıldığında yaralanmalar ortaya çıkabilir.

u Testere bıçağı bloke olacak olursa, elektrikli el aletini

u Küçük veya iş parçalarıyla çalışırken her zaman stabil

bir altlık kullanın.

Ahşap, sunta levhalar, yapı malzemeleri ve benzerlerinde

testereleme yapmadan önce her defasında malzeme içinde

çivi, vida ve benzeri nesnelerin bulunup bulunmadığını

kontrol edin ve gerekirse bunları çıkarın.

Malzeme içine dalarak kesme (Bakınız: ResimI)

u Sadece ahşap, alçı karton ve benzeri malzeme

işlenirken malzeme içine dalarak kesme yapılabilir!

Malzeme içine dalarak kesme yapmak için sadece kısa

testere bıçakları kullanın. Malzeme içine dalarak kesme

sadece 0°'lik bir gönye açısında mümkündür.

Elektrikli el aletinin taban plakasının (9) ön kenarını, testere

bıçağı (13) iş parçasına temas etmeyecek biçimde iş

parçasına dayayın ve aleti açın. Strok sayısı kontrol sistemi

bulunan elektrikli el aletlerinde maksimum strok saysını

ayarlayın. Elektrikli el aletini sıkıca iş parçasına bastırın ve

testere bıçağının yavaşça iş parçası içine girmesini sağlayın.

Taban plakası (9) bütün yüzeyi ile iş parçasına oturduğunda

istenen kesme hattı boyunca kesme yapın.

Dairesel kesicili (aksesuar) paralellik mesnedi

Dairesel kesicili paralellik mesnedi (27) (aksesuar) ile

çalışabilmek için iş parçasının kalınlığı maksimum 30 mm

Paralel kesme (Bakınız: ResimJ): Sabitleme vidasını (26)

gevşetin ve paralellik mesnedi skalasını kılavuzdan (12)

taban plakasına itin. Taban plakası alt kenarında skala değeri

olarak istediğiniz kesme genişliğini ayarlayın. Sabitleme

vidasını (26) sıkın.

Dairesel kesme (Bakınız: ResimK): Kesme hattında

kesilecek daire içinde testere bıçağının geçirilebileceği bir

delik açın. Testere bıçağının kesme hattına tam oturması için

deliği bir freze veya törpü ile işleyin.

Sabitleme vidasını (26) paralellik mesnedinin diğer tarafına

yerleştirin. Paralellik mesnedinin skalasını kılavuzdan (12)

geçirerek taban plakasına itin. İş parçasında kesilecek

parçanın merkezinde bir delik açın. Merkezleme ucunu (28)

paralellik mesnedinin iç deliğinden ve açılmış olan delikten

geçirin. Taban plakasının iç kenarında skala değeri olarak

yarıçapı ayarlayın. Sabitleme vidasını (26) sıkın.

Soğutma/yağlama maddesi

Metalleri keserken malzemenin ısınması nedeniyle kesme

hattına soğutma veya yağlama maddesi sürün.

Akünün optimum verimle kullanılmasına ilişkin

Aküyü nemden ve sudan koruyun.

Aküyü sadece –20 °C ile 50 °C arasındaki bir sıcaklıkta

saklayın. Örneğin yaz aylarında aküyü otomobil içerisinde

Akünün havalandırma aralıklarını düzenli olarak yumuşak,

temiz ve kuru bir fırça ile temizleyin.

Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü

ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)100 | Türkçe
