KULLANIM KILAVUZU GST 150 BCE Professional BOSCH

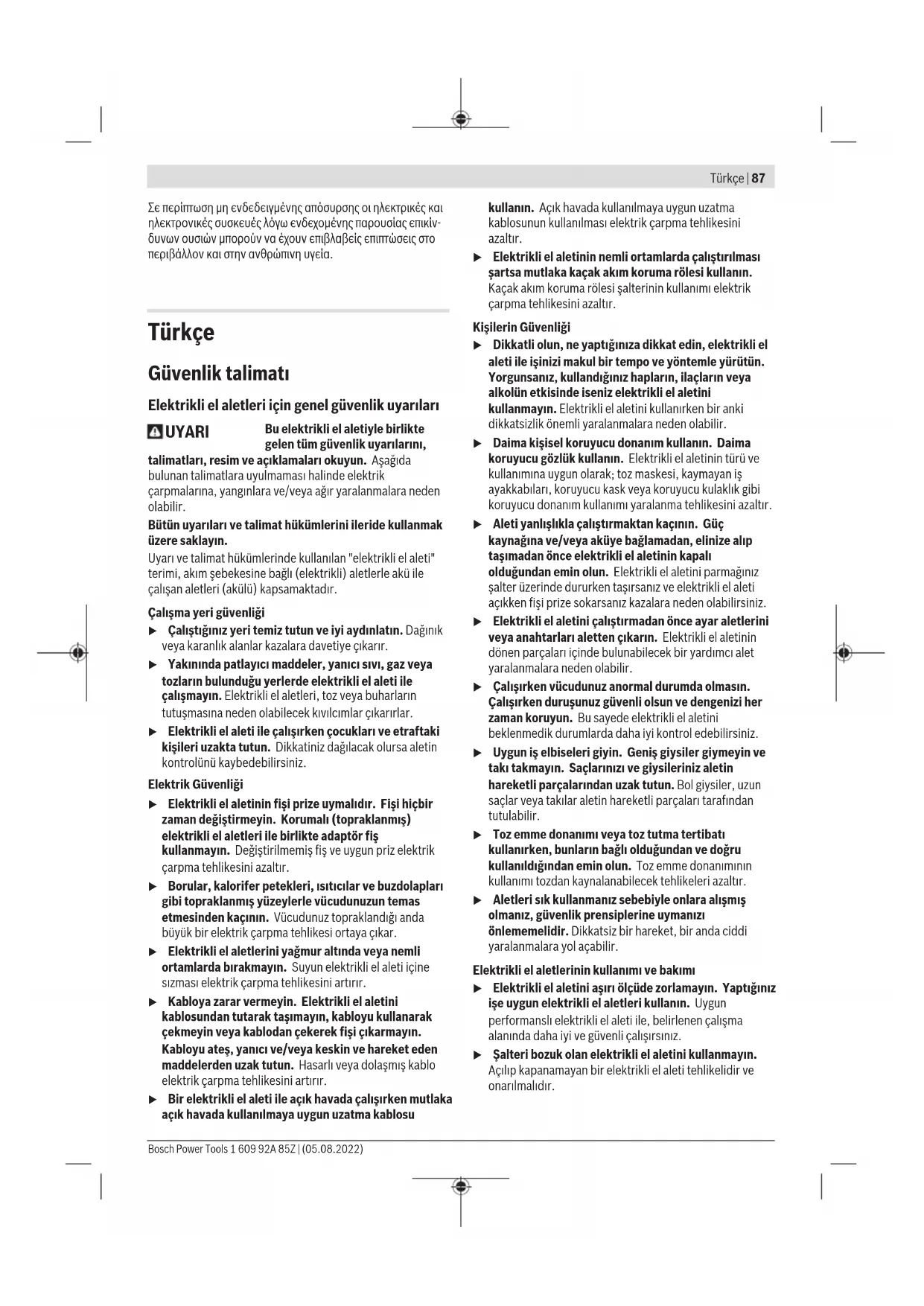

tr Orijinal işletme talimatı

Elektrikli el aletleri için genel güvenlik uyarıları

UYARI Bu elektrikli el aletiyle birlikte

gelen tüm güvenlik uyarılarını,

talimatları, resim ve açıklamaları okuyun. Aşağıda

bulunan talimatlara uyulmaması halinde elektrik

çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden

Bütün uyarıları ve talimat hükümlerini ileride kullanmak

Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti"

terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile

çalışan aletleri (akülü) kapsamaktadır.

Çalışma yeri güvenliği u Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. u Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile

çalışmayın. Elektrikli el aletleri, toz veya buharların

tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. u Elektrikli el aleti ile çalışırken çocukları ve etraftaki kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin

kontrolünü kaybedebilirsiniz.

Elektrik Güvenliği u Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Korumalı (topraklanmış)

elektrikli el aletleri ile birlikte adaptör fiş

kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik

çarpma tehlikesini azaltır. u Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas

etmesinden kaçının. Vücudunuz topraklandığı anda

büyük bir elektrik çarpma tehlikesi ortaya çıkar. u Elektrikli el aletlerini yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine

sızması elektrik çarpma tehlikesini artırır. u Kabloya zarar vermeyin. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak

çekmeyin veya kablodan çekerek fişi çıkarmayın.

Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden

maddelerden uzak tutun. Hasarlı veya dolaşmış kablo

elektrik çarpma tehlikesini artırır. u Bir elektrikli el aleti ile açık havada çalışırken mutlaka açık havada kullanılmaya uygun uzatma kablosu

kullanın. Açık havada kullanılmaya uygun uzatma

kablosunun kullanılması elektrik çarpma tehlikesini

azaltır. u Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa mutlaka kaçak akım koruma rölesi kullanın.

Kaçak akım koruma rölesi şalterinin kullanımı elektrik

çarpma tehlikesini azaltır.

Kişilerin Güvenliği u Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün.

Yorgunsanız, kullandığınız hapların, ilaçların veya

alkolün etkisinde iseniz elektrikli el aletini

kullanmayın. Elektrikli el aletini kullanırken bir anki

dikkatsizlik önemli yaralanmalara neden olabilir. u Daima kişisel koruyucu donanım kullanın. Daima koruyucu gözlük kullanın. Elektrikli el aletinin türü ve

kullanımına uygun olarak; toz maskesi, kaymayan iş

ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi

koruyucu donanım kullanımı yaralanma tehlikesini azaltır. u Aleti yanlışlıkla çalıştırmaktan kaçının. Güç kaynağına ve/veya aküye bağlamadan, elinize alıp

taşımadan önce elektrikli el aletinin kapalı

olduğundan emin olun. Elektrikli el aletini parmağınız

şalter üzerinde dururken taşırsanız ve elektrikli el aleti

açıkken fişi prize sokarsanız kazalara neden olabilirsiniz. u Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Elektrikli el aletinin

dönen parçaları içinde bulunabilecek bir yardımcı alet

yaralanmalara neden olabilir. u Çalışırken vücudunuz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her

zaman koruyun. Bu sayede elektrikli el aletini

beklenmedik durumlarda daha iyi kontrol edebilirsiniz. u Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı ve giysileriniz aletin

hareketli parçalarından uzak tutun. Bol giysiler, uzun

saçlar veya takılar aletin hareketli parçaları tarafından

tutulabilir. u Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru

kullanıldığından emin olun. Toz emme donanımının

kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. u Aletleri sık kullanmanız sebebiyle onlara alışmış olmanız, güvenlik prensiplerine uymanızı

önlememelidir. Dikkatsiz bir hareket, bir anda ciddi

yaralanmalara yol açabilir.

Elektrikli el aletlerinin kullanımı ve bakımı u Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun

performanslı elektrikli el aleti ile, belirlenen çalışma

alanında daha iyi ve güvenli çalışırsınız. u Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve

onarılmalıdır. Bosch Power Tools 1 609 92A 85Z | (05.08.2022)88 | Türkçe

u Elektrikli el aletinde bir ayarlama işlemine

başlamadan, herhangi bir aksesuarı değiştirirken veya

elektrikli el aletini elinizden bırakırken fişi güç

kaynağından çekin veya aküyü çıkarın. Bu önlem,

elektrikli el aletinin yanlışlıkla çalışmasını önler.

u Kullanım dışı duran elektrikli el aletlerini çocukların

ulaşamayacağı bir yerde saklayın. Aleti kullanmayı

bilmeyen veya bu kullanım kılavuzunu okumayan

kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz

kişiler tarafından kullanıldığında elektrikli el aletleri

u Elektrikli el aletinizin ve aksesuarlarınızın bakımını

özenle yapın. Elektrikli el aletinizin kusursuz olarak

çalışmasını engelleyebilecek bir durumun olup

olmadığını, hareketli parçaların kusursuz olarak işlev

görüp görmediklerini ve sıkışıp sıkışmadıklarını,

parçaların hasarlı olup olmadığını kontrol edin.

Elektrikli el aletini kullanmaya başlamadan önce

hasarlı parçaları onartın. Birçok iş kazası elektrikli el

aletlerine yeterli bakım yapılmamasından kaynaklanır.

u Kesici uçları daima keskin ve temiz tutun. Özenle

bakımı yapılmış keskin kenarlı kesme uçlarının malzeme

içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım

u Elektrikli el aletini, aksesuarı, uçları ve benzerlerini,

bu özel tip alet için öngörülen talimata göre kullanın.

Bu sırada çalışma koşullarını ve yaptığınız işi dikkate

alın. Elektrikli el aletlerinin kendileri için öngörülen alanın

dışında kullanılması tehlikeli durumlara neden olabilir.

u Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz

tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin

beklenmeyen durumlarda güvenli şekilde tutulmasını ve

kontrol edilmesini engeller.

u Elektrikli el aletinizi sadece yetkili personele ve

orijinal yedek parça kullanma koşulu ile onartın. Bu

sayede elektrikli el aletinin güvenliğini sürekli hale

Dekupaj testereleri için güvenlik talimatı

u Bir çalışma sırasında kesme aksesuarının gizli bir

kablo sistemi veya kendi kablosuyla temas etme

ihtimali varsa elektrikli el aletini izolasyonlu tutamak

yüzeylerinden tutun. Kesme aksesuarının "içinden

elektrik geçen" bir kabloyla temas etmesi durumunda

elektrikli el aletinin metal parçaları "elektriğe" maruz

kalabilir ve operatöre elektrik çarpmasına neden olabilir.

u İş parçasını sabit bir platforma sabitlemek ve

desteklemek için mengene veya benzer pratik

yöntemler kullanın. İş parçasını elinizle tutmak veya

vücudunuza yaslamak iş parçasını stabil hale getirmez ve

kontrol kaybına neden olabilir.

u Ellerinizi kesme alanından uzak tutun. İş parçasını alt

taraftan tutmayın. Testere bıçağı ile temas

yaralanmalara neden olabilir.

u Elektrikli el aletini sadece açık durumda iş parçasına

yöneltin. Aksi takdirde dişler iş parçasına takılabilir ve

geri tepme kuvveti oluşabilir.

u Kesme yaparken taban plakasının güvenli biçimde

oturmasına dikkat edin. Açılandırılan bir testere bıçağı

kırılabilir veya geri tepme kuvveti oluşturabilir.

u İşiniz bittikten sonra elektrikli el aletini kapatın ve

testere bıçağını tam olarak durduktan sonra kesme

yerinden çıkarın. Bu yolla geri tepme kuvvetinin

oluşmasını engellersiniz ve aleti güvenli bir biçimde

elinizden bırakabilirsiniz.

u Elinizden bırakmadan önce elektrikli el aletinin tam

olarak durmasını bekleyin. Uç takılabilir ve elektrikli el

aletinin kontrolünü kaybedebilirsiniz.

u Sadece hasar görmemiş, kusursuz durumdaki testere

bıçakları kullanın. Bükülmüş veya körelmiş testere

bıçakları kırılabilir, kesme işlemini olumsuz yönde

etkileyebilir veya geri tepme kuvvetlerinin ortaya

çıkmasına neden olabilirler.

u Aleti kapattıktan sonra testere bıçağını yan taraftan

bastırarak frenlemeyin. Testere bıçağı hasar görebilir,

kırılabilir veya bir geri tepme kuvveti oluşabilir.

u Elektrikli el aletini sadece taban levhası ile kullanın.

Taban levhasız çalışma sırasında, elektrikli el aletini

kontrol edememe tehlikeniz vardır.

u Görünmeyen ikmal hatlarını belirlemek için uygun

tarama cihazları kullanın veya yerel tedarik şirketi ile

iletişime geçin. Elektrik kablolarıyla temas yanıklara ve

elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar

vermek patlamaya neden olabilir. Su boruların hasar

görmesi maddi zararlara veya elektrik çarpmasına neden

Ürün ve performans açıklaması

Bütün güvenlik talimatını ve uyarıları

okuyun. Güvenlik talimatlarına ve uyarılara

uyulmadığı takdirde elektrik çarpmasına,

yangına ve/veya ciddi yaralanmalara neden

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat

Usulüne uygun kullanım

Bu alet; sağlam ve sabit bir zeminde ahşap, plastik, metal,

seramik levha ve lastik malzemede kesme ve içten kesme

işleri için geliştirilmiştir. Bu alet, düz ve 45°'ye varan gönye

açısıyla kavisli kesme işlerine uygundur. Testere bıçağı

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki

elektrikli el aleti resmindeki numaralarla aynıdır.

Açma/kapama şalterinin kilitlenmesi (GST150BCE)

Strok sayısı ön seçimi ayar düğmesi

Talaş üfleme tertibatı şalteri

Pandül hareket ayar kolu

Testere bıçağı boşa alma SDS kolu

Tutamak (izolasyonlu tutamak yüzeyi)

Testere bıçağı kovanı

Emme donanımı kapağı

Taban levhası vidası

Paralellik mesnedi kılavuzu

Paralellik mesnedi sabitleme vidası

Dairesel kesici merkezleme ucu

Şekli gösterilen veya tanımlanan aksesuar standart teslimat

kapsamında değildir. Aksesuarın tümünü aksesuar

programımızda bulabilirsiniz.

Sabit elektronik sistemi ● ● ●

Giriş gücü W 780 780 750

Boştaki strok sayısı n

maks. kesme derinliği

– Ahşapta mm 150 150 150

– Alüminyumda mm 20 20 20

– Çelikte (alaşımsız) mm 10 10 10

Kesme açısı (sol/sağ) maks. ° 45 45 45

/II /II /II Veriler 230V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veril değişebilir.

Gürültü/Titreşim bilgisi

GST 150 CE GST 150 BCE Gürültü emisyon değerleri EN62841-2-11 uyarınca belirlenmektedir.

Elektrikli el aletinin A ağırlıklı gürültü seviyesi tipik olarak:

Ses basıncı seviyesi dB(A)

Ses gücü seviyesi dB(A)

Koruyucu kulaklık kullanın!

Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve toleransı K EN62841-2-11 uyarınca belirlenmektedir:

Suntanın testere bıçağı ile testerelenmesiT144D:

Sac levhanın testere bıçağı ile testerelenmesiT118AF:

Bu talimatta belirtilen titreşim seviyesi ve gürültü emisyon

değeri standartlaştırılmış ölçme yöntemine göre

belirlenmiştir ve elektrikli el aletlerinin birbirleri ile

kıyaslanmasında kullanılabilir. Bu değerler aynı zamanda

titreşim ve gürültü emisyonunun geçici olarak tahmin

edilmesine de uygundur.

Belirtilen titreşim seviyesi ve gürültü emisyon değeri

elektrikli el aletinin esas kullanımını temsil etmektedir. Ancak

elektrikli el aleti farkı uçlar veya yetersiz bakımla kullanılacak

olursa, titreşim seviyesi ve gürültü emisyonu farklılık

gösterebilir. Bu da titreşim ve gürültü emisyonunu bütün

kullanım süresince önemli ölçüde artırabilir.

Titreşim ve gürültü emisyonunun tam olarak tahmin

edilebilmesi için, aletin kapalı olduğu veya açık fakat

kullanımda olmadığı sürelerin de dikkate alınması gerekir.

Bu, titreşim ve gürültü emisyonunu bütün çalışma süresinde

önemli ölçüde düşürebilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik

önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların

bakımı, ellerin sıcak tutulması, iş aşamalarının organize

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

Testere bıçağının takılması/değiştirilmesi

u Testere bıçağını takarken ve değiştirirken koruyucu iş

eldivenleri kullanın. Uçlar keskindir ve uzun süre

kullanıldıklarında ısınabilirler.

Testere bıçağı seçimi

Tavsiye edilen testere bıçaklarına ait genel görünüşü bu

kullanma kılavuzunun sonunda bulabilirsiniz. Sadece tek

kamlı (T şaftlı) testere bıçaklarını takın. Testere bıçağı

öngörülen kesme işlemi için gerekli olduğundan daha uzun

Dar kavisli kesme işleri için ince testere bıçakları kullanın.

Testere bıçağının takılması (Bakınız:ResimA)

u Takmadan önce testere bıçağı şaftını temizleyin. Kirli

bir şaft güvenli biçimde takılamaz.

SDS kolunu(8) ön dayanak noktasına kadar öne bastırın ve

basılı tutun. Dişler kesme yönünde olacak biçimde testere

bıçağını(10) kilitleme yapıncaya kadar testere bıçağı

Testere bıçağını takarken, testere bıçağı sırtının kılavuz

makara (9) oluğuna oturmasına dikkat edin.

u Testere bıçağının yerine sıkıca oturup oturmadığını

kontrol edin. Gevşek testere bıçağı dışarı fırlayabilir ve

Testere bıçağının atılması (bakınız:ResimB)

u Testere bıçağını aletten dışarı attırırken aleti öyle

tutun ki, hiç kimse veya bir hayvan dışarı atılan

testere bıçağı tarafından yaralanmasın.

SDS kolunu(8) sonuna kadar öne çekin. Testere bıçağı

gevşer ve dışarı atılır.

Kılavuz (Bakınız:ResimC)

Hassas yüzeyleri işlerken yüzeyde çizikler meydana

gelmemesi için kayıcı pabucu (14) taban plakasına (5)

yerleştirebilirsiniz.

Kayıcı pabucu (14) yerleştirmek için ön taraftan taban

plakasına (5) takın, arkadan yukarı bastırın ve kavrama

Talaş emniyeti (bakınız:ResimD)

Talaş emniyeti (15) (aksesuar) kesme işlemi esnasında

malzeme yüzeyinin yırtılmasını önleyebilir. Talaş emniyeti

sadece belirli testere bıçağı tiplerinde ve sadece 0° kesme

açısında kullanılabilir. Taban plakası (5) talaş emniyetli

kesme işlemi esnasında kenara yakın kesme yapmak üzere

Talaş emniyetini(15) önden taban levhasına(5) itin.

Kılavuz (14) kullanılırken talaş emniyeti (15) taban levhasına

(5) değil, kılavuza takılmalıdır.

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve

metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa

zararlı olabilir. Bu tozlara temas etmek veya bu tozları

solumak alerjik reaksiyonlara ve/veya kullanıcının veya onun

yakınındaki kişilerin nefes alma yollarındaki hastalıklara

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye

sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı

maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.

Asbest içeren malzemeler sadece uzmanlar tarafından

– Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz

emme tertibatı kullanın.

– Çalışma yerinizi iyi bir biçimde havalandırın.

– P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik

u Çalıştığınız yerde toz birikmemesine dikkat edin.

Tozlar kolayca alevlenebilir.

Kapak (Bakınız:ResimE)

Elektrikli el aletini toz emme tertibatına bağlamadan önce

1 609 92A 85Z | (05.08.2022) Bosch Power ToolsTürkçe | 91

Kapağı(16) elektrikli el aletine, tutucu temas

emniyetine(11) oturacak şekilde takın.

Toz emme tertibatı olmayan çalışmalar ayrıca gönyeli kesim

için kapağı(16) çıkarın. Bunun için kapağı öne doğru temas

emniyetinden(11) çıkarın.

Toz emme tertibatının bağlanması

(bakınız:ResimlerF–G)

Emme rakorunu(17) taban levhasının(5) oluğuna

Emme rakorundaki tırnağın resimdeF gösterildiği gibi, taban

levhasında(5) karşılık gelen oluğa oturduğundan emin olun.

Emme hortumunu (18) (aksesuar) emme rakoruna (17)

takın. Emme hortumunu (18) bir elektrikli süpürgeye

(aksesuar) bağlayın.

Çeşitli elektrikli süpürgelere bağlantıya ait genel görünüşü bu

kullanma kılavuzunun sonunda bulabilirsiniz.

Optimum emme performansı sağlamak için mümkünse talaş

emniyetini (15) takın.

Toz emme sistemini bağladığınızda talaş üfleme tertibatını

Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru tozları

emdirirken özel elektrik süpürgesi (sanayi tipi elektrik

süpürgesi) kullanın.

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

Pandül hareketin ayarlanması

Dört ayrı kademede ayarlanabilen pandül hareket, işlenen

malzemeye optimum kesme hızının, kesme performansının

ve kesme profilinin uyarlanmasına olanak sağlar.

Ayar kolu (7) ile pandül hareketi işletme esnasında da

Kademe0 Pandül hareket yok

KademeI Küçük pandül hareket

KademeII Orta pandül hareket

KademeIII Büyük pandül hareket

Yapılan işe göre optimum pandül hareket kademesi

deneyerek bulunabilir. Aşağıdakiler tavsiye edilir:

– Kesme kenarının ne kadar ince ve temiz olması

gerekiyorsa, pandül hareket kademesini o kadar küçük

ayarlayın veya pandül hareketi kapatın.

– İnce iş parçalarını (örneğin sacları) işlerken pandül

– Sert malzemeleri (örneğin çelik) işlerken küçük pandül

– Yumuşak malzemelerde çalışırken veya ahşapta elyaf

yönünde kesme yaparken maksimum pandül hareketi

Gönye açısının ayarlanması (Bakınız:ResimI)

Taban plakası (5) 45°'ye kadar gönyeli kesme işleri için sağa

veya sola kaydırılabilir.

Koruyucu kapak(16), emme rakorları(17) ve talaş

emniyeti(15) gönyeli kesim işlerinde takılamaz.

– Emme rakorunu(17) hafifçe yukarı doğru bastırın ve

taban levhasından(5) dışarı çekin.

– Emme kapağını(16) ve talaş emniyetini(15) çıkartın.

– Vidayı (19) iç altıgen anahtar ile(4) gevşetin ve taban

levhasını (5) şebeke kablosu yönünde hafifçe itin.

– Hassas gönye ayarının yapılabilmesi için taban levhasının

sağında ve solunda birden fazla kavrama noktası vardır.

Taban levhasını(5) skalaya(20) uygun olarak istediğiniz

konuma getirin. Diğer gönye açıları bir açı ölçerle

– Daha sonra taban levhasını(5) sonuna kadar testere

bıçağı(10) yönünde itin.

– Vidayı (19) tekrar sıkın.

Taban levhası konumunun ayarlanması (Bakınız:ResimI)

Kenara yakın kesme işlemi için taban plakasını (5) arkaya

Vidayı (19) gevşetin ve taban levhasını (5) sonuna kadar

şebeke kablosuna doğru itin.

Vidayı (19) tekrar sıkın.

Konumu değiştirilmiş taban plakası(5) ile testereleme

sadece 0° gönye açısı ile mümkündür. Ayrıca dairesel kesimli

paralellik mesnedi(23) (aksesuar) ve yerleştirme

plakası(15) kullanılamaz.

Talaş üfleme tertibatı

Talaş üfleme tertibatının hava akımı ile kesme hattı

talaşlardan arındırılabilir.

Ahşapta, plastikte vb. yüksek üfleme etkili çalışmalar için

talaş üfleme tertibatını açın. Bunun için şalteri(6) "I"

Toz emme tertibatı bağlıyken veya metallerle çalışma

yaparken talaş üfleme tertibatını kapatın. Bunun için

şalteri(6) "0" konumuna getirin.

u Şebeke gerilimine dikkat edin! Akım kaynağının

gerilimi elektrikli el aletinin tip etiketinde belirtilen

gerilimle aynı olmalıdır. 230 V ile işaretlenmiş

elektrikli el aletleri 220 V ile de çalıştırılabilir.

Açma/kapama (GST150CE)

u Tutamağı bırakmadan açma/kapama şalterini

kullanabildiğinizden emin olun.

Elektrikli el aletini açmak için açma/kapama şalterini(2)

şalterde "I" görünecek biçimde öne itin.

Elektrikli el aletini kapatmak açma/kapama şalterini(2)

şalterde "0" görünecek biçimde arkaya itin.

Enerjiden tasarruf etmek için elektrikli el aletini sadece

kullandığınızda açın.

Bosch Power Tools 1 609 92A 85Z | (05.08.2022)92 | Türkçe

Açma/kapama (GST150BCE)

u Tutamağı bırakmadan açma/kapama şalterini

kullanabildiğinizden emin olun.

Elektrikli el aletini açmak için açma/kapama şalterine (2)

Açma/kapama şalterini kilitlemek için (2) şalteri basılı tutun

ve kilidi (1) sağa veya sola kaydırın.

Elektrikli el aletini kapatmak için açma/kapama şalterini (2)

bırakın. Açma/kapama şalteri (2) kilitli iken önce şaltere

basın ve sonra bırakın.

Enerjiden tasarruf etmek için elektrikli el aletini sadece

kullandığınızda açın.

Sabit elektronik sistemi

Alete entegre sabit elektronik sistemi strok sayısını boşta ve

yükte çalışırken hemen hemen sabit tutar ve her zaman aynı

iş performansı ile çalışmaya olanak sağlar.

Strok sayısının kumanda edilmesi (GST150BCE)

Açık durumdaki elektrikli el aletinin strok sayısını, açma/

kapama şalteri (2) üzerine uygulayacağınız bastırma kuvveti

ile kademesiz olarak ayarlayabilirsiniz.

Açma/kapama şalterine (2) hafifçe bastırırsanız düşük bir

strok sayısı elde edersiniz. Şalter üzerine uygulanan

bastırma kuvveti artıkça strok sayısı da artar.

Strok sayısı ön seçimi

Strok sayısı ön seçimi (3) ile stork sayısını önceden seçebilir

ve çalışma esnasında değiştirebilirsiniz.

Gerekli strok sayısı işlenen malzemeye ve çalışma koşullarına

bağlı olup, deneyerek belirlenebilir.

Testere bıçağını iş parçasına yerleştirirken ve plastik ve

alüminyum malzemeyi keserken strok sayısının düşürülmesi

Uzun süre düşük strok sayısı ile çalışma elektrikli el aletinin

aşırı ölçüde ısınmasına neden olabilir. Bu gibi durumlarda

testere bıçağını çıkarın ve soğumasını sağlamak üzere

elektrikli el aletini yaklaşık 3 dakika maksimum strok sayısı

Çalışırken dikkat edilecek hususlar

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

u Testere bıçağı bloke olacak olursa, elektrikli el aletini

u Küçük veya ince iş parçalarını işlerken daima sağlam

bir altlık veya testere tezgahı (aksesuar) kullanın.

Ahşap, sunta levhalar, yapı malzemeleri ve benzerlerinde

testereleme yapmadan önce her defasında malzeme içinde

çivi, vida ve benzeri nesnelerin bulunup bulunmadığını

kontrol edin ve gerekirse bunları çıkarın.

Malzeme içine dalarak kesme (Bakınız: ResimH)

u Sadece ahşap, alçı karton ve benzeri malzeme

işlenirken malzeme içine dalarak kesme yapılabilir!

Malzeme içine dalarak kesme yapmak için sadece kısa

testere bıçakları kullanın. Malzeme içine dalarak kesme

sadece 0°'lik bir gönye açısında mümkündür.

Elektrikli el aletinin taban plakasının (5) ön kenarını, testere

bıçağı (10) iş parçasına temas etmeyecek biçimde iş

parçasına dayayın ve aleti açın. Strok sayısı kontrol sistemi

bulunan elektrikli el aletlerinde maksimum strok saysını

ayarlayın. Elektrikli el aletini sıkıca iş parçasına bastırın ve

testere bıçağının yavaşça iş parçası içine girmesini sağlayın.

Taban plakası (5) bütün yüzeyi ile iş parçasına oturduğunda

istenen kesme hattı boyunca kesme yapın.

Dairesel kesicili (aksesuar) paralellik mesnedi

Dairesel kesicili paralellik mesnedi (23) (aksesuar) ile

çalışabilmek için iş parçasının kalınlığı maksimum 30 mm

Paralel kesme (Bakınız: ResimJ): Sabitleme vidasını (22)

gevşetin ve paralellik mesnedi skalasını kılavuzdan (21)

taban plakasına itin. Taban plakası alt kenarında skala değeri

olarak istediğiniz kesme genişliğini ayarlayın. Sabitleme

vidasını (22) sıkın.

Paralellik mesnedi, kılavuz rayı(24) (aksesuar) ile birlikte de

kullanılabilir (bakınız: ResimK).

Dairesel kesme (Bakınız: ResimL): Kesme hattında kesilecek

daire içinde testere bıçağının geçirilebileceği bir delik açın.

Testere bıçağının kesme hattına tam oturması için deliği bir

freze veya törpü ile işleyin.

Sabitleme vidasını (22) paralellik mesnedinin diğer tarafına

yerleştirin. Paralellik mesnedinin skalasını kılavuzdan (21)

geçirerek taban plakasına itin. İş parçasında kesilecek

parçanın merkezinde bir delik açın. Merkezleme ucunu (25)

paralellik mesnedinin iç deliğinden ve açılmış olan delikten

geçirin. Taban plakasının iç kenarında skala değeri olarak

yarıçapı ayarlayın. Sabitleme vidasını (22) sıkın.

Soğutma/yağlama maddesi

Metalleri keserken malzemenin ısınması nedeniyle kesme

hattına soğutma veya yağlama maddesi sürün.

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

u İyi ve güvenli çalışabilmek için elektrikli el aletini ve

havalandırma aralıklarını temiz tutun.

Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik

nedenlerinden dolayı bu tertibat Bosch'den veya Bosch

elektrikli el aletleri yetkili servisinden temin edilmelidir.

Testere bıçağı yuvasını düzenli aralıklarla temizleyin. Bu

temizlik işlemi için testere bıçağını elektrikli el aletinden

çıkarın ve elektrikli el aletini düz bir zemine hafifçe vurun.

Elektrikli el aleti aşırı ölçüde kirlenecek olursa hatalı işlevler

görülebilir. Bu nedenle çok toz çıkaran malzemeyi alttan veya

baş üstünde kesmeyin.

u Aşırı kullanım koşullarında mümkünde bir emme

donanımı kullanın. Havalandırma deliklerini sık sık

basınçlı hava ile temizleyin ve bir hatalı akım koruma

şalteri (PRCD) kullanın. Metaller işlenirken elektrikli el

aletinin içinde iletken tozlar birikebilir. Ve bu da elektrikli

1 609 92A 85Z | (05.08.2022) Bosch Power ToolsTürkçe | 93

el aletinin koruyucu izolasyonunu olumsuz yönde

Toz çıkışı tıkanacak olursa, elektrikli el aletini kapatın, toz

emme tertibatını çıkarın ve toz ve talaşı temizleyin.

Kılavuz makarayı(9) zaman zaman bir damla yağla yağlayın.

Kılavuz makarayı(9) düzenli aralıklarla kontrol edin. Aşınan

kılavuz makara yetkili bir Bosch servisinde değiştirilmelidir.

Testere bıçağı kovanına(13) düzenli aralıklarla sürtünme

yağı püskürtün (bakınız: ResimM).

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek

parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini

ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları

hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip

etiketi üzerindeki 10 haneli malzeme numarasını mutlaka

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek

parçaları 7 yıl hazır tutar.

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Eski Sanayi Bölgesi 3. Cad. No: 43

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: +90 242 3465876

Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir / İzmir

E-mail: info@sezmenbobinaj.com.tr

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Diğer servis adreslerini şurada bulabilirsiniz:

bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine

Elektrikli el aletlerini evsel çöplerin içine

Sadece AB ülkeleri için:

Eski elektrikli el aletleri ve elektronik aletlere ilişkin

2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek

tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım

ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak

ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden

kazanım merkezlerine gönderilmek zorundadır.

Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha

edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre

ve insan sağlığı üzerinde zararlı etkileri olabilir.

Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin

geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan

Teknik belgelerin bulunduğu yer: *
