GEBRUIKSAANWIJZING GST 150 BCE Professional BOSCH

nl Oorspronkelijke gebruiksaanwijzing

Nederlands Pagina 48

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor

elektrische gereedschappen

WING Lees alle waarschuwingen, veilig-

heidsaanwijzingen, afbeeldingen

en specificaties die bij dit elektri-

sche gereedschap worden geleverd. Als de hieronder ver-

melde aanwijzingen niet worden opgevolgd, kan dit een elek-

trische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toe-

Het in de waarschuwingen gebruikte begrip elektrisch ge-

reedschap heeft betrekking op elektrische gereedschappen

voor gebruik op het stroomnet (met netsnoer) en op elektri-

sche gereedschappen voor gebruik met een accu (zonder

Veiligheid van de werkomgeving u Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongeval-

len leiden. 1 609 92A 85Z | (05.08.2022) Bosch Power ToolsNederlands | 49

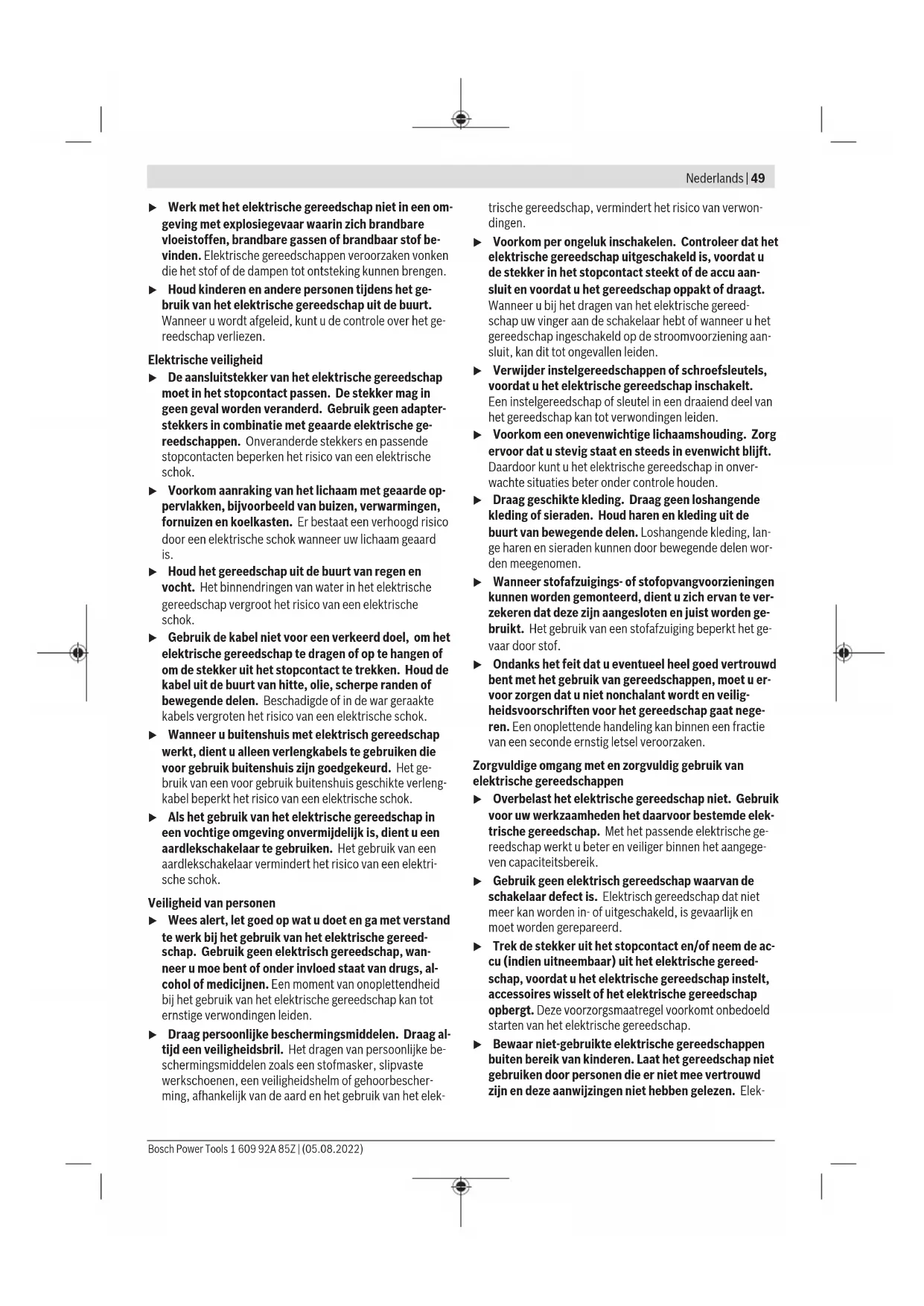

u Werk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare

vloeistoffen, brandbare gassen of brandbaar stof be-

vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

u Houd kinderen en andere personen tijdens het ge-

bruik van het elektrische gereedschap uit de buurt.

Wanneer u wordt afgeleid, kunt u de controle over het ge-

reedschap verliezen.

Elektrische veiligheid

u De aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in

geen geval worden veranderd. Gebruik geen adapter-

stekkers in combinatie met geaarde elektrische ge-

reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische

u Voorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard

u Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

u Gebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen of

bewegende delen. Beschadigde of in de war geraakte

kabels vergroten het risico van een elektrische schok.

u Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het ge-

bruik van een voor gebruik buitenshuis geschikte verleng-

kabel beperkt het risico van een elektrische schok.

u Als het gebruik van het elektrische gereedschap in

een vochtige omgeving onvermijdelijk is, dient u een

aardlekschakelaar te gebruiken. Het gebruik van een

aardlekschakelaar vermindert het risico van een elektri-

Veiligheid van personen

u Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed-

schap. Gebruik geen elektrisch gereedschap, wan-

neer u moe bent of onder invloed staat van drugs, al-

cohol of medicijnen. Een moment van onoplettendheid

bij het gebruik van het elektrische gereedschap kan tot

ernstige verwondingen leiden.

u Draag persoonlijke beschermingsmiddelen. Draag al-

tijd een veiligheidsbril. Het dragen van persoonlijke be-

schermingsmiddelen zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of gehoorbescher-

ming, afhankelijk van de aard en het gebruik van het elek-

trische gereedschap, vermindert het risico van verwon-

u Voorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is, voordat u

de stekker in het stopcontact steekt of de accu aan-

sluit en voordat u het gereedschap oppakt of draagt.

Wanneer u bij het dragen van het elektrische gereed-

schap uw vinger aan de schakelaar hebt of wanneer u het

gereedschap ingeschakeld op de stroomvoorziening aan-

sluit, kan dit tot ongevallen leiden.

u Verwijder instelgereedschappen of schroefsleutels,

voordat u het elektrische gereedschap inschakelt.

Een instelgereedschap of sleutel in een draaiend deel van

het gereedschap kan tot verwondingen leiden.

u Voorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver-

wachte situaties beter onder controle houden.

u Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren en kleding uit de

buurt van bewegende delen. Loshangende kleding, lan-

ge haren en sieraden kunnen door bewegende delen wor-

u Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver-

zekeren dat deze zijn aangesloten en juist worden ge-

bruikt. Het gebruik van een stofafzuiging beperkt het ge-

u Ondanks het feit dat u eventueel heel goed vertrouwd

bent met het gebruik van gereedschappen, moet u er-

voor zorgen dat u niet nonchalant wordt en veilig-

heidsvoorschriften voor het gereedschap gaat nege-

ren. Een onoplettende handeling kan binnen een fractie

van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van

elektrische gereedschappen

u Overbelast het elektrische gereedschap niet. Gebruik

voor uw werkzaamheden het daarvoor bestemde elek-

trische gereedschap. Met het passende elektrische ge-

reedschap werkt u beter en veiliger binnen het aangege-

ven capaciteitsbereik.

u Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

u Trek de stekker uit het stopcontact en/of neem de ac-

cu (indien uitneembaar) uit het elektrische gereed-

schap, voordat u het elektrische gereedschap instelt,

accessoires wisselt of het elektrische gereedschap

opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

u Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet

gebruiken door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben gelezen. Elek-

Bosch Power Tools 1 609 92A 85Z | (05.08.2022)50 | Nederlands

trische gereedschappen zijn gevaarlijk wanneer deze

door onervaren personen worden gebruikt.

u Pleeg onderhoud aan elektrische gereedschappen en

accessoires. Controleer of bewegende delen van het

gereedschap correct functioneren en niet vastklem-

men en of onderdelen zodanig gebroken of bescha-

digd zijn dat de werking van het elektrische gereed-

schap nadelig wordt beïnvloed. Laat deze beschadig-

de onderdelen vóór gebruik repareren. Veel ongevallen

hebben hun oorzaak in slecht onderhouden elektrische

u Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel

vast en zijn gemakkelijker te geleiden.

u Gebruik elektrisch gereedschap, accessoires, inzetge-

reedschappen en dergelijke volgens deze aanwijzin-

gen. Let daarbij op de arbeidsomstandigheden en de

uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe-

passingen kan tot gevaarlijke situaties leiden.

u Houd handgrepen en greepvlakken droog, schoon en

vrij van olie en vet. Gladde handgrepen en greepvlakken

verhinderen dat het gereedschap in onverwachte situa-

ties veilig kan worden gehanteerd en bediend.

u Laat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in

Veiligheidsaanwijzingen voor decoupeerzagen

u Houd het elektrische gereedschap vast aan de geïso-

leerde handgrepen, wanneer u werkzaamheden ver-

richt waarbij het accessoire in aanraking kan komen

met verborgen bedrading of zijn eigen netsnoer. Als

het accessoire in aanraking komt met een spanningvoe-

rende draad, dan kunnen de metalen delen van het elek-

trische gereedschap onder spanning komen te staan en

zou de gebruiker een elektrische schok kunnen krijgen.

u Gebruik klemmen of een andere praktische manier om

het werkstuk op een stabiel platform vast te zetten en

te ondersteunen. Het vasthouden van het werkstuk met

de hand of tegen uw lichaam leidt tot instabiliteit en dit

kan resulteren in het verlies van controle.

u Houd uw handen uit de buurt van de plaats waar wordt

gezaagd. Grijp niet onder het werkstuk. Bij aanraking

van het zaagblad bestaat verwondingsgevaar.

u Beweeg het elektrische gereedschap alleen ingescha-

keld naar het werkstuk. Anders bestaat er gevaar voor

een terugslag, wanneer het inzetgereedschap in het werk-

u Let erop dat de voetplaat bij het zagen stabiel ligt. Een

gekanteld zaagblad kan breken of tot een terugslag lei-

u Schakel het elektrische gereedschap na beëindiging

van de werkzaamheden uit en trek het zaagblad pas

uit de zaagsnede, nadat het gereedschap tot stilstand

is gekomen. Zo voorkomt u een terugslag en kunt u het

elektrische gereedschap veilig neerleggen.

u Wacht tot het elektrische gereedschap tot stilstand is

gekomen, voordat u het neerlegt. Het inzetgereed-

schap kan vasthaken en dit kan tot het verlies van de con-

trole over het elektrische gereedschap leiden.

u Gebruik alleen onbeschadigde zaagbladen die hele-

maal in orde zijn. Verbogen of niet-scherpe zaagbladen

kunnen breken, het zagen negatief beïnvloeden of een te-

rugslag veroorzaken.

u Rem het zaagblad na het uitschakelen niet af door er

aan de zijkant tegen te drukken. Anders kan het zaag-

blad beschadigd worden, breken of een terugslag veroor-

u Gebruik het elektrische gereedschap uitsluitend met

de voetplaat. Bij het werken zonder de voetplaat bestaat

het gevaar dat u het elektrische gereedschap niet onder

controle kunt houden.

u Gebruik geschikte detectoren om verborgen elektrici-

teits-, gas- of waterleidingen op te sporen of raad-

pleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een

elektrische schok leiden. Beschadiging van een gasleiding

kan tot een explosie leiden. Breuk van een waterleiding

veroorzaakt materiële schade en kan een elektrische

Beschrijving van product en werking

Lees alle veiligheidsaanwijzingen en in-

structies. Het niet naleven van de veiligheids-

aanwijzingen en instructies kan elektrische

schokken, brand en/of zware verwondingen

Neem goed nota van de afbeeldingen in het voorste deel van

de gebruiksaanwijzing.

Het gereedschap is bestemd voor het met vaste steun schul-

pen en het zagen van uitsparingen in hout, kunststof, metaal,

keramiekplaten en rubber. De machine is geschikt om recht

en in bochten te zagen met een verstekhoek tot 45°. De ad-

viezen voor zaagbladen moeten in acht genomen worden.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van

het elektrische gereedschap op de pagina met afbeeldingen.

Vergrendeling van aan/uit-schakelaar

Stelwiel instelling aantal zaagbewegingen

Schakelaar spanenblaasvoorziening

Handgreep (geïsoleerd greepvlak)

Afdekkap voor afzuiging

Verdeelschaal verstekhoek

Geleiding voor de parallelgeleider

Vastzetschroef van de parallelgeleider

Parallelgeleider met cirkelsnijder

Centreerpunt van de cirkelsnijder

Niet elk afgebeeld en beschreven accessoire is standaard bij

de levering inbegrepen. Alle accessoires zijn te vinden in

ons accessoireprogramma.

Regeling aantal zaagbewegingen ● ● ●

Constant Electronic ● ● ●

Nominaal opgenomen vermogen W 780 780 750

Onbelast aantal zaagbewegingen n

Zaagbeweging mm 26 26 26

– in hout mm 150 150 150

– in staal (ongelegeerd) mm 10 10 10

/ II / II / II De gegevens gelden voor een nominale spanning [U] van 230 V. Bij afwijkende spanningen en in landspecifieke uitvoeringen kunnen deze gege-

Informatie over geluid en trillingen

GST 150 CE GST 150 BCE Geluidsemissiewaarden bepaald conform EN62841-2-11.

Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch:

Draag gehoorbescherming!

Totale trillingswaarden a

(vectorsom van drie richtingen) en onzekerheid K bepaald conform EN62841-2-11:

Zagen van spaanplaat met zaagbladT144D:

Zagen van metaalplaat met zaagbladT118AF:

Het in deze gebruiksaanwijzing vermelde trillingsniveau en

de geluidsemissiewaarde zijn gemeten met eengenormeer-

de meetmethode en kunnen worden gebruikt om elektrische

gereedschappen met elkaar te vergelijken. Ze zijn ook ge-

schikt voor een voorlopige inschatting van de trillings- en ge-

Het aangegeven trillingsniveau en de aangegeven ge-

luidsemissiewaarde representeren de voornaamste toepas-

singen van het elektrische gereedschap. Wanneer het elek-

trische gereedschap echter wordt gebruikt voor andere toe-

passingen, met afwijkende inzetgereedschappen of onvol-

doende onderhoud, dan kunnen het trillingsniveau en de ge-

luidsemissiewaarde afwijken. Dit kan de trillings- en ge-

luidsemissie gedurende de gehele arbeidsperiode duidelijk

Voor een nauwkeurige schatting van de trillings- en ge-

luidsemissies moet ook rekening worden gehouden met de

tijden waarin het gereedschap uitgeschakeld is, of waarin

het gereedschap wel loopt, maar niet werkelijk wordt ge-

bruikt. Dit kan de trillings- en geluidsemissies gedurende de

gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming

van de gebruiker tegen het effect van trillingen vast, zoals:

onderhoud van elektrische gereedschappen en inzetgereed-

schappen, warm houden van de handen, organisatie van het

u Trek vóór werkzaamheden aan het elektrische gereed-

schap altijd de stekker uit het stopcontact.

Zaagblad bevestigen of vervangen

u Draag werkhandschoenen bij de montage of het wis-

selen van het inzetgereedschap. Accessoires zijn

scherp en kunnen bij langer gebruik heet worden.

Een overzicht van geadviseerde zaagbladen vindt u aan het

einde van deze gebruiksaanwijzing. Plaats alleen zaagbladen

met enkele nokkenschacht (T-schacht). Het zaagblad mag

niet langer zijn dan nodig is voor de gewenste zaagsnede.

Gebruik voor het zagen van nauwe bochten een smal zaag-

Zaagblad monteren (zieafbeeldingA)

u Reinig de schacht van het zaagblad vóór het bevesti-

gen. Een vervuilde schacht kan niet stevig bevestigd wor-

Duw de SDS-hendel(8) tot aan de aanslag naar voren en

houd deze ingedrukt. Schuif het zaagblad(10), met de tan-

den in zaagrichting, tot het vastklikken in de zaagbladopna-

Let er bij het bevestigen van het zaagblad op dat de rug van

het zaagblad in de groef van het steunwiel (9) ligt.

u Controleer of het zaagblad stevig vastzit. Een los zaag-

blad kan uit de zaaghouder vallen en kan u verwonden.

Zaagblad uitwerpen (zieafbeeldingB)

u Houd het elektrische gereedschap bij het uitwerpen

van het zaagblad zodanig dat er geen personen of die-

ren gewond worden door het uitgeworpen zaagblad.

Duw de SDS-hendel(8) tot aan de aanslag naar voren. Het

zaagblad komt los en wordt uitgeworpen.

Glijvoet (zie afbeeldingC)

Bij de bewerking van kwetsbare oppervlakken kunt u de glij-

voet (14) op de voetplaat (5) plaatsen, om krassen op het

oppervlak te voorkomen.

Voor het plaatsen van de glijvoet (14) hangt u deze voor op

de voetplaat (5) in, duwt u deze achter omhoog en laat u de-

Antisplinterplaatje (zieafbeeldingD)

Het antisplinterplaatje (15) (accessoire) kan het versplinte-

ren van het oppervlak bij het zagen van hout verhinderen.

Het antisplinterplaatje kan alleen bij bepaalde zaagbladtypes

en alleen bij een zaaghoek van 0° gebruikt worden. De voet-

plaat (5) mag bij het zagen met het antisplinterplaatje niet

naar achter verplaatst worden om dichtbij de rand te zagen.

Schuif het antisplinterplaatje(15) vanaf de voorkant in de

Bij gebruik van de glijvoet (14) wordt het antisplinterplaatje

(15) niet in de voetplaat (5), maar in de glijvoet geplaatst.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele hout-

soorten, mineralen en metaal kan schadelijk voor de gezond-

heid zijn. Aanraking of inademing van stof kan leiden tot al-

lergische reacties en/of luchtwegaandoeningen bij de ge-

bruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-

hout, gelden als kankerverwekkend, in het bijzonder in com-

binatie met additieven voor houtbehandeling (chromaat en

houtbeschermingsmiddelen). Asbesthoudend materiaal

mag alleen door gespecialiseerde vakmensen worden be-

– Gebruik indien mogelijk een voor het materiaal geschikte

– Zorg voor een goede ventilatie van de werkplek.

– Er wordt geadviseerd om een stofmasker met filterklasse

Neem de in uw land geldende voorschriften voor de te be-

werken materialen in acht.

1 609 92A 85Z | (05.08.2022) Bosch Power ToolsNederlands | 53

u Vermijd ophoping van stof op de werkplek. Stof kan

gemakkelijk ontbranden.

Afdekkap (zieafbeeldingE)

Monteer de afdekkap (16), voordat u het elektrische gereed-

schap op een stofafzuiging aansluit.

Plaats de afdekkap(16) zodanig op het elektrische gereed-

schap dat de houder op de aanraakbeveiliging(11) vastklikt.

Neem de afdekkap(16) voor werkzaamheden zonder stofaf-

zuiging en voor verstekzagen weg. Trek hiervoor de afdekkap

naar voren toe van de aanraakbeveiliging(11) af.

Stofafzuiging aansluiten (zieafbeeldingenF–G)

Plaats de afzuigaansluiting(17) in de uitsparing van de

Let erop dat de nok op de afzuigaansluiting zoals getoond op

de afbeeldingF in de betreffende uitsparing van de

voetplaat(5) vastklikt.

Steek een afzuigslang (18) (accessoire) op de afzuigaanslui-

ting (17). Verbind de afzuigslang (18) met een stofzuiger

Een overzicht voor aansluiting op verschillende stofzuigers

vindt u aan het einde van deze gebruiksaanwijzing.

Gebruik voor een optimale afzuiging indien mogelijk het anti-

splinterplaatje (15).

Schakel de spanenblaasvoorziening uit, wanneer u de stofaf-

zuiging heeft aangesloten.

De stofzuiger moet geschikt zijn voor het te bewerken mate-

Gebruik bij het afzuigen van voor de gezondheid bijzonder

gevaarlijk, kankerverwekkend of droog stof een speciale zui-

u Trek vóór werkzaamheden aan het elektrische gereed-

schap altijd de stekker uit het stopcontact.

Pendelbeweging instellen

Dankzij de in vier standen instelbare pendelbeweging kun-

nen zaagsnelheid, zaagcapaciteit en zaagbeeld optimaal aan-

gepast worden aan het te bewerken materiaal.

Met de instelhendel (7) kunt u de pendelbeweging ook tij-

dens het gebruik instellen.

Stand0 geen pendelbeweging

StandI kleine pendelbeweging

StandII gemiddelde pendelbeweging

StandIII grote pendelbeweging

De optimale pendelbeweging voor de gewenste toepassing

kunt u proefondervindelijk bepalen. Daarbij gelden de vol-

– Hoe fijner en zuiverder de zaagrand moet worden, hoe

kleiner de pendelbeweging ingesteld moet worden, of de-

ze moet eventueel helemaal uitgeschakeld worden.

– Schakel bij de bewerking van dunne materialen (bijv. pla-

ten) de pendelbeweging uit.

– Werk in harde materialen (bijv. staal) met een kleine pen-

– In zachte materialen en bij het zagen van hout in de rich-

ting van de nerf kunt u met maximale pendelbeweging

Verstekhoek instellen (zieafbeeldingI)

De voetplaat (5) kan voor verstekzagen tot 45° naar rechts

of links gedraaid worden.

De afdekkap(16), de afzuigaansluiting(17) en het

antisplinterplaatje(15) kunnen bij verstekzagen niet worden

– Duw de afzuigaansluiting(17) iets omhoog en trek deze

uit de voetplaat(5).

– Neem de afdekkap(16) en het antisplinterplaatje(15)

– Draai de schroef (19) met de binnenzeskantsleutel(4)

los en schuif de voetplaat (5) iets in de richting van het

– Voor het instellen van nauwkeurige verstekhoeken heeft

de voetplaat rechts en links meerdere vastklikpunten.

Draai de voetplaat(5) volgens de verdeelschaal(20) in

de gewenste positie. Andere verstekhoeken kunt u met

een hoekmeter instellen.

– Schuif daarna de voetplaat(5) tot aan de aanslag in de

richting van het zaagblad(10).

– Draai de schroef (19) weer vast.

Voetplaat verplaatsen (zieafbeeldingI)

Voor dichtbij de rand zagen kunt u de voetplaat (5) naar ach-

Draai de schroef (19) los en schuif de voetplaat (5) tot aan

de aanslag in de richting van het netsnoer.

Draai de schroef (19) weer vast.

Het zagen met verplaatste voetplaat(5) is alleen mogelijk

met een verstekhoek van 0°. Bovendien mogen de parallel-

geleider met cirkelsnijder(23) (accessoire) en het

antisplinterplaatje(15) niet worden gebruikt.

Spanenblaasvoorziening

Met de luchtstroom van de spanenblaasvoorziening kan de

zaaglijn vrij van spanen gehouden worden.

Schakel de spanenblaasvoorziening voor werkzaamheden

met een grote spaanafname in hout, kunststof e.d. in. Schuif

hiervoor de schakelaar(6) in positie „I“.

Schakel de spanenblaasvoorziening voor werkzaamheden in

metaal evenals bij aangesloten stofafzuiging uit. Schuif hier-

voor de schakelaar(6) in positie „0“.

u Let op de netspanning! De spanning van de stroom-

bron moet overeenkomen met de gegevens op het ty-

peplaatje van het elektrische gereedschap. Met 230V

aangeduide elektrische gereedschappen kunnen ook

met 220V worden gebruikt.

Bosch Power Tools 1 609 92A 85Z | (05.08.2022)54 | Nederlands

In-/uitschakelen (GST150CE)

u Zorg ervoor dat u de aan/uit-schakelaar kunt bedienen

zonder de handgreep los te laten.

Voor het inschakelen van het elektrische gereedschap

schuift u de aan/uit-schakelaar(2) naar voren, zodat op de

schakelaar „I“ verschijnt.

Voor het uitschakelen van het elektrische gereedschap

schuift u de aan/uit-schakelaar(2) naar achter, zodat op de

schakelaar „0“ verschijnt.

In-/uitschakelen (GST150BCE)

u Zorg ervoor dat u de aan/uit-schakelaar kunt bedienen

zonder de handgreep los te laten.

Voor het inschakelen van het elektrische gereedschap drukt

u op de aan/uit-schakelaar (2).

Voor het vergrendelen van de aan/uit-schakelaar (2) houdt

u deze ingedrukt en schuift u de vergrendeling (1) naar

Voor het uitschakelen van het elektrische gereedschap laat

u de aan/-uit-schakelaar (2) los. Bij een vergrendelde aan/

uit-schakelaar (2) drukt u deze eerst in en laat u deze daarna

De Constant Electronic houdt het aantal zaagbewegingen bij

onbelast en belast lopen vrijwel constant en waarborgt een

gelijkmatig zaagvermogen.

Aantal zaagbewegingen regelen (GST150BCE)

U kunt het aantal zaagbewegingen van het ingeschakelde

elektrische gereedschap traploos regelen naarmate u de

aan/uit-schakelaar (2) verder of minder ver indrukt.

Lichte druk op de aan/uit-schakelaar (2) heeft een laag aan-

tal zaagbewegingen tot gevolg. Met toenemende druk wordt

het aantal zaagbewegingen groter.

Aantal zaagbewegingen vooraf instellen

Met het stelwiel vooraf instelbaar aantal zaagbewegingen (3)

kunt u het aantal zaagbewegingen vooraf kiezen en tijdens

Het vereiste aantal zaagbewegingen is afhankelijk van het

materiaal en de werkomstandigheden en kan proefsgewijs

Geadviseerd wordt om het aantal zaagbewegingen te ver-

minderen als het zaagblad op het werkstuk geplaatst wordt

en bij het zagen van kunststof en aluminium.

Bij langdurige werkzaamheden met een klein aantal zaagbe-

wegingen kan het elektrische gereedschap zeer heet wor-

den. Verwijder het zaagblad en laat het elektrische gereed-

schap ca. 3minuten met het maximale aantal zaagbewegin-

gen lopen om het te laten afkoelen.

Aanwijzingen voor werkzaamheden

u Trek vóór werkzaamheden aan het elektrische gereed-

schap altijd de stekker uit het stopcontact.

u Schakel het elektrische gereedschap onmiddellijk uit,

wanneer het zaagblad blokkeert.

u Gebruik bij het bewerken van kleine of dunne werk-

stukken altijd een stabiele ondergrond of een zaagta-

Controleer vóór het zagen in hout, spaanplaten, bouwmate-

rialen enz. of deze vreemde voorwerpen zoals spijkers,

schroeven e.d. bevatten en verwijder deze eventueel.

Invallend zagen (zie afbeeldingH)

u Er mogen alleen zachte materialen zoals hout, gips-

karton e.d. invallend bewerkt worden!

Gebruik voor invallend zagen alleen korte zaagbladen. Inval-

lend zagen is alleen met een verstekhoek van 0° mogelijk.

Zet het elektrische gereedschap met de voorste rand van de

voetplaat (5) op het werkstuk zonder dat het zaagblad (10)

het werkstuk raakt, en schakel het in. Kies bij een elektrisch

gereedschap met een regeling van het aantal zaagbewegin-

gen het maximale aantal zaagbewegingen. Druk het elektri-

sche gereedschap stevig tegen het werkstuk en laat het

zaagblad langzaam in het werkstuk vallen.

Zodra de voetplaat (5) met het hele oppervlak op het werk-

stuk ligt, zaagt u langs de gewenste zaaglijn verder.

Parallelgeleider met cirkelsnijder (accessoire)

Voor werkzaamheden met de parallelgeleider met cirkelsnij-

der (23) (accessoire) mag de dikte van het werkstuk maxi-

maal 30mm bedragen.

Parallel zagen (zie afbeeldingJ): draai de vastzetschroef

(22) los en schuif de schaalverdeling van de parallelgeleider

door de geleiding (21) in de voetplaat. Stel de gewenste

zaagbreedte als schaalverdelingswaarde aan de binnenkant

van de voetplaat in. Draai de vastzetschroef (22) vast.

De parallelgeleider kan ook in combinatie met de

geleiderail(24) (accessoire) worden gebruikt (zie

Cirkels zagen (zie afbeeldingL): boor op de zaaglijn binnen

de te zagen cirkel een gat dat groot genoeg is om het zaag-

blad doorheen te steken. Bewerk het boorgat met een frees

of vijl, zodat het zaagblad vlak tegen de zaaglijn kan liggen.

Zet de vastzetschroef (22) aan de andere kant van de paral-

lelgeleider. Schuif de schaalverdeling van de parallelgeleider

door de geleiding (21) in de voetplaat. Boor een gat in het

midden van de uitsparing die u in het werkstuk wilt zagen.

Steek de centreerpunt (25) door de binnenste opening van

de parallelgeleider en in het geboorde gat. Stel de radius als

schaalverdelingswaarde aan de binnenkant van de voetplaat

in. Draai de vastzetschroef (22) vast.

Koel- en smeermiddel

Bij het zagen van metaal dient u vanwege de verwarming van

het materiaal langs de zaaglijn koel- resp. smeermiddel aan

Onderhoud en service

Onderhoud en reiniging

u Trek vóór werkzaamheden aan het elektrische gereed-

schap altijd de stekker uit het stopcontact.

1 609 92A 85Z | (05.08.2022) Bosch Power ToolsDansk | 55 u Houd het elektrische gereedschap en de ventilatie- openingen altijd schoon om goed en veilig te werken.

Wanneer een vervanging van de aansluitkabel noodzakelijk

is, dan moet dit door Bosch of een geautoriseerde klanten-

service voor elektrische gereedschappen van Bosch worden

uitgevoerd om veiligheidsrisico's te vermijden.

Reinig de zaagbladopname regelmatig. Neem daarvoor het

zaagblad uit het elektrische gereedschap en klop het gereed-

schap licht op een egaal oppervlak uit.

Sterke vervuiling van het elektrische gereedschap kan tot

functiestoringen leiden. Zaag daarom materialen waarbij

veel stof vrijkomt, niet van onderaf of bovenhands. u Gebruik onder extreme gebruiksomstandigheden in- dien mogelijk altijd een afzuiginstallatie. Blaas de ven-

tilatieopeningen regelmatig schoon en sluit het ge-

reedschap via een aardlekschakelaar (PRCD) aan. Tij-

dens het bewerken van metalen kan geleidend stof in het

elektrische gereedschap terechtkomen. Daardoor kan de

veiligheidsisolatie van het elektrische gereedschap wor-

Als de stofuitlaat verstopt raakt, schakel dan het elektrische

gereedschap uit, neem de stofafzuiging weg en verwijder

Smeer het steunwiel(9) af en toe met een druppel olie.

Controleer het steunwiel(9) regelmatig. Als het is versleten,

moet het door een erkende Bosch klantenservice worden

Spuit de zaagbladopname(13) regelmatig met kruipolie in

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over

onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande productnummer vol-

gens het typeplaatje van het product.

moeten op een voor het milieu verantwoorde wijze worden

Gooi elektrische gereedschappen niet bij het

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende elek-

trische en elektronische oude apparaten en de omzetting

van de richtlijn in nationaal recht moeten niet meer bruikba-

re elektrische gereedschappen apart worden ingezameld en

op een voor het milieu verantwoorde wijze worden herge-

Bij een verkeerde afvoer kunnen afgedankte elektrische en

elektronische apparaten vanwege de mogelijke aanwezig-

heid van gevaarlijke stoffen schadelijke uitwerkingen op het

milieu en de gezondheid van mensen hebben.

EU-conformiteitsverklaring

Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten

voldoen aan alle desbetreffende bepalingen van de hierna genoemde

richtlijnen en verordeningen en overeenstemmen met de volgende normen.

Technisch dossier bij: *
