Slovenščina Stran 173

Zavrtanj ploče podnožja

podnožja (5), pritisnite je pozadi nagore tako da ulegne.

iz ploče podnožja(5).

štetno dejstvo na životnu sredinu i zdravlje ljudi.

Splošna varnostna navodila za električna orodja

OPOZORILO Preberite vsa varnostna opozorila,

navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju.

Če spodaj navedenih napotkov ne upoštevate, lahko pride

do električnega udara, požara in/ali težke poškodbe.

Vsa opozorila in napotke shranite, ker jih boste v

prihodnje še potrebovali.

Pojem električno orodje, ki se pojavlja v nadaljnjem

besedilu, se nanaša na električna orodja z električnim

pogonom (z električnim kablom) in na akumulatorska

električna orodja (brez električnega kabla).

Varnost na delovnem mestu u Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost

nezgod. Bosch Power Tools 1 609 92A 85Z | (05.08.2022)174 | Slovenščina

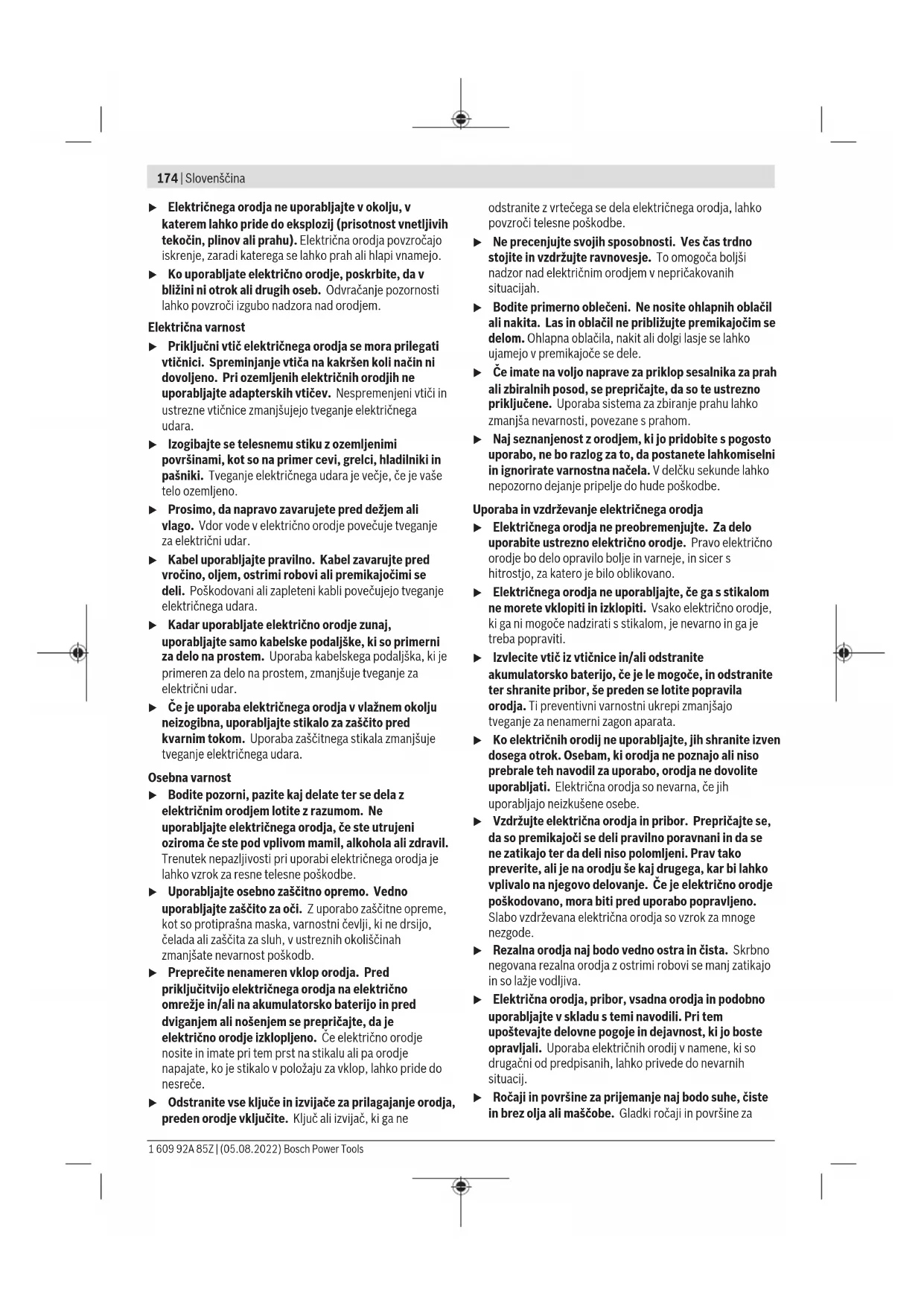

u Električnega orodja ne uporabljajte v okolju, v

katerem lahko pride do eksplozij (prisotnost vnetljivih

tekočin, plinov ali prahu). Električna orodja povzročajo

iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.

u Ko uporabljate električno orodje, poskrbite, da v

bližini ni otrok ali drugih oseb. Odvračanje pozornosti

lahko povzroči izgubo nadzora nad orodjem.

u Priključni vtič električnega orodja se mora prilegati

vtičnici. Spreminjanje vtiča na kakršen koli način ni

dovoljeno. Pri ozemljenih električnih orodjih ne

uporabljajte adapterskih vtičev. Nespremenjeni vtiči in

ustrezne vtičnice zmanjšujejo tveganje električnega

u Izogibajte se telesnemu stiku z ozemljenimi

površinami, kot so na primer cevi, grelci, hladilniki in

pašniki. Tveganje električnega udara je večje, če je vaše

u Prosimo, da napravo zavarujete pred dežjem ali

vlago. Vdor vode v električno orodje povečuje tveganje

u Kabel uporabljajte pravilno. Kabel zavarujte pred

deli. Poškodovani ali zapleteni kabli povečujejo tveganje

u Kadar uporabljate električno orodje zunaj,

uporabljajte samo kabelske podaljške, ki so primerni

za delo na prostem. Uporaba kabelskega podaljška, ki je

primeren za delo na prostem, zmanjšuje tveganje za

u Če je uporaba električnega orodja v vlažnem okolju

neizogibna, uporabljajte stikalo za zaščito pred

kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje

tveganje električnega udara.

u Bodite pozorni, pazite kaj delate ter se dela z

električnim orodjem lotite z razumom. Ne

uporabljajte električnega orodja, če ste utrujeni

oziroma če ste pod vplivom mamil, alkohola ali zdravil.

Trenutek nepazljivosti pri uporabi električnega orodja je

lahko vzrok za resne telesne poškodbe.

u Uporabljajte osebno zaščitno opremo. Vedno

uporabljajte zaščito za oči. Z uporabo zaščitne opreme,

kot so protiprašna maska, varnostni čevlji, ki ne drsijo,

čelada ali zaščita za sluh, v ustreznih okoliščinah

zmanjšate nevarnost poškodb.

u Preprečite nenameren vklop orodja. Pred

priključitvijo električnega orodja na električno

napajate, ko je stikalo v položaju za vklop, lahko pride do

u Odstranite vse ključe in izvijače za prilagajanje orodja,

preden orodje vključite. Ključ ali izvijač, ki ga ne

odstranite z vrtečega se dela električnega orodja, lahko

povzroči telesne poškodbe.

u Ne precenjujte svojih sposobnosti. Ves čas trdno

stojite in vzdržujte ravnovesje. To omogoča boljši

nadzor nad električnim orodjem v nepričakovanih

u Bodite primerno oblečeni. Ne nosite ohlapnih oblačil

ali nakita. Las in oblačil ne približujte premikajočim se

delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko

ujamejo v premikajoče se dele.

u Če imate na voljo naprave za priklop sesalnika za prah

ali zbiralnih posod, se prepričajte, da so te ustrezno

priključene. Uporaba sistema za zbiranje prahu lahko

zmanjša nevarnosti, povezane s prahom.

u Naj seznanjenost z orodjem, ki jo pridobite s pogosto

uporabo, ne bo razlog za to, da postanete lahkomiselni

in ignorirate varnostna načela. V delčku sekunde lahko

nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrževanje električnega orodja

u Električnega orodja ne preobremenjujte. Za delo

uporabite ustrezno električno orodje. Pravo električno

orodje bo delo opravilo bolje in varneje, in sicer s

u Električnega orodja ne uporabljajte, če ga s stikalom

akumulatorsko baterijo, če je le mogoče, in odstranite

ter shranite pribor, še preden se lotite popravila

orodja. Ti preventivni varnostni ukrepi zmanjšajo

tveganje za nenamerni zagon aparata.

u Ko električnih orodij ne uporabljajte, jih shranite izven

dosega otrok. Osebam, ki orodja ne poznajo ali niso

prebrale teh navodil za uporabo, orodja ne dovolite

uporabljati. Električna orodja so nevarna, če jih

uporabljajo neizkušene osebe.

u Vzdržujte električna orodja in pribor. Prepričajte se,

da so premikajoči se deli pravilno poravnani in da se

ne zatikajo ter da deli niso polomljeni. Prav tako

preverite, ali je na orodju še kaj drugega, kar bi lahko

vplivalo na njegovo delovanje. Če je električno orodje

poškodovano, mora biti pred uporabo popravljeno.

Slabo vzdrževana električna orodja so vzrok za mnoge

u Električna orodja, pribor, vsadna orodja in podobno

uporabljajte v skladu s temi navodili. Pri tem

upoštevajte delovne pogoje in dejavnost, ki jo boste

opravljali. Uporaba električnih orodij v namene, ki so

drugačni od predpisanih, lahko privede do nevarnih

da bo orodje varno za uporabo.

Varnostna opozorila za vbodne žage u Ko izvajate postopek, pri katerem lahko pride do stika rezalnega nastavka s skrito žico ali lastnim kablom,

električno orodje držite za izolirane ročaje. Ob stiku

rezalnega nastavka z žico pod napetostjo se lahko

električna napetost prenese na kovinske dele

električnega orodja, uporabnik pa lahko ob tem doživi

električni udar. u Za zaščito in pritrditev obdelovanca na stabilno podlago uporabite spono ali kakšen drug priročen

način. Obdelovanec ni stabilen, če ga držite z roko ali ga

skušate zaščititi s svojim telesom. Takšen način lahko

povzroči izgubo nadzora nad obdelovancem. u Območju žaganja se ne približujte z rokami. Ne segajte pod obdelovanec. Stik z žaginim listom lahko povzroči

telesne poškodbe. u Obdelovancu se približajte samo z vklopljenim električnim orodjem. V nasprotnem primeru obstaja

nevarnost, da se bo vsadno orodje zataknilo v

obdelovanec in povzročilo povratni udarec. u Podnožje mora biti med žaganjem čvrsto prislonjeno. Zataknjen žagin list se lahko zlomi ali povzroči povratni

ko list povsem obmiruje. Tako se boste izognili

povratnemu udarcu, električno orodje pa boste varno

odložili. u Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Nastavek se lahko zatakne,

zaradi česar lahko izgubite nadzor nad električnim

orodjem. u Uporabljajte le nepoškodovane, brezhibne žagine liste. Skrivljeni ali neostri žagini listi se lahko zlomijo,

slabšajo rez ali povzročijo povratni udarec. u Po izklopu žaginega lista ne ustavljajte z bočnim pritiskanjem. Žagin list se lahko poškoduje, zlomi ali

povzroči povratni udarec. u Električno orodje uporabljajte izključno s podnožjem. Pri delu brez podnožja lahko izgubite nadzor nad

orodjem. u Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri

lokalnem podjetju za oskrbo z vodo, elektriko ali

plinom. Stik z električnim vodom lahko povzroči požar ali

električni udar. Poškodbe na plinovodu so lahko vzrok za

eksplozijo, vdor v vodovodno omrežje pa lahko povzroči

materialno škodo ali električni udar.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in

navodila. Neupoštevanje varnostnih opozoril

in navodil lahko povzroči električni udar, požar

in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Električno orodje je namenjeno rezanju in izrezovanju lesa,

umetnih mas, kovine, keramičnih plošč in gume na trdni

podlagi. Primerno je za ravne in ukrivljene reze do

zajeralnega kota 45°. Upoštevajte priporočila o izbiri

na prikaz električnega orodja na strani z grafiko.

Kolesce za prednastavitev števila hodov

Stikalo za vklop funkcije za odpihovanje ostružkov

Ročica za nastavitev nihanja

Ročica SDS za sprostitev žaginega lista

Zaščita pred trganjem

Skala zajeralnih kotov

Vodilo vzporednega vodila

Pritrdilni vijak vzporednega vodila

Vzporedno vodilo s krožnim rezilom

Ohranjanje stalnega števila vrtljajev ● ● ●

Razred zaščite pred el. udarom

/ II / II / II Navedbe veljajo za nazivne napetosti [U] 230V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.

Podatki o hrupu/tresljajih

GST 150 CE GST 150 BCE Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN62841-2-11.

A-vrednotena raven hrupa za električno orodje običajno znaša:

Raven zvočnega tlaka dB(A)

Raven zvočne moči dB(A)

Uporabljajte zaščito za sluh!

so bile izmerjene v skladu s standardiziranim merilnim

postopkom in se lahko uporabljajo za medsebojno

primerjavo električnih orodij. Primerne so tudi za začasno

oceno oddajanja tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je določen na osnovi glavnih

načinov uporabe električnega orodja. Pri uporabi orodja v

drugačne namene, z drugačnimi nastavki ali pri

nezadostnem vzdrževanju lahko nivo hrupa in tresljajev

odstopa. To lahko obremenjenost s hrupom in tresljaji v

celotnem obdobju uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti s hrupom in tresljaji

morate upoštevati tudi čas, ko je orodje izklopljeno, in čas,

ko orodje deluje, vendar dejansko ni v uporabi. To lahko

občutno zmanjša obremenjenost s hrupom in tresljaji, ki je

razporejena na celotno obdobje uporabe.

Določite dodatne varnostne ukrepe za zaščito uporabnika

pred vplivi tresljajev, npr. vzdrževanje električnega orodja in

nastavkov, segrevanje rok, organizacija delovnih postopkov.

Namestitev u Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.

1 609 92A 85Z | (05.08.2022) Bosch Power ToolsSlovenščina | 177

Namestitev/menjava žaginega lista

u Pri namestitvi ali menjavi nastavkov nosite zaščitne

rokavice. Nastavki so ostri in se lahko pri daljši uporabi

Izbira žaginega lista

Pregled žaginih listov, ki jih priporoča proizvajalec, boste

našli na koncu navodil. Uporabljajte samo žagine liste z

enojnim zatičem (T-steblo). Žagin list ne sme biti daljši, kot

je potrebno za predviden rez.

Pri žaganju ozkih krivulj uporabite ozek žagin list.

Namestitev žaginega lista (glejteslikoA)

u Pred namestitvijo očistite steblo žaginega lista.

lista leži v zarezi vodila (9).

u Preverite, ali je žagin list trdno nameščen. Razrahljan

žagin list se lahko sname in vas poškoduje.

Izmet žaginega lista (glejteslikoB)

u Pri odstranjevanju žaginega lista držite električno

poškodovati oseb ali živali.

Pritisnite ročico SDS(8) vse do naslona. Žagin list se sprosti

Drsna plošča (glejteslikoC)

Za obdelavo občutljivih površin lahko drsno ploščo (14)

namestite na podnožje (5), da se površina ne spraska.

Drsno ploščo (14) namestite tako, da jo spredaj vpnete na

podnožje (5), zadaj pritisnete nanjo in dovolite, da se

Zaščita pred trganjem (glejteslikoD)

Zaščita pred trganjem (15) (pribor) preprečuje trganje

površine med žaganjem lesa. Zaščito pred trganjem je

mogoče uporabljati le pri določenih tipih žaginih listov in le

pri kotu rezanja 0°. Podnožja (5) pri žaganju z zaščito pred

trganjem ni dovoljeno premakniti nazaj v položaj za žaganje

Potisnite zaščito proti trganju obdelovanca(15) od spredaj v

Pri uporabi drsne plošče (14) zaščite pred trganjem

obdelovanca (15) ne vstavljajte v podnožje (5), ampak v

Odsesavanje prahu/ostružkov

Prah nekaterih materialov, npr. svinčenega premaza,

nekaterih vrst lesa, mineralov in kovin je lahko zdravju

škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko

povzroči alergijske reakcije in/ali obolenja dihal uporabnika

Določene vrste prahu kot npr. prah hrastovine ali bukovja

veljajo za kancerogene, še posebej v kombinaciji z drugimi

snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno

sredstvo za les). Materiale z vsebnostjo azbesta smejo

obdelovati le strokovnjaki.

– Če je mogoče, uporabljajte sesalnik, ki je primeren glede

– Poskrbite za dobro zračenje delovnega mesta.

– Priporočamo, da nosite zaščitno masko za prah s

filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne

u Preprečite nabiranje prahu na delovnem mestu. Prah

se lahko hitro vname.

Pokrov (glejteslikoE)

Pred priklopom električnega orodja na odsesavanje prahu

namestite pokrov (16).

Namestite pokrov(16) na električno orodje tako, da se bo

držalo ščitnika proti dotiku(11) zaskočilo.

Pokrov(16) odstranite, če dela opravljate brez odsesavanja

prahu ali če želite ustvariti zajeralne reze. Za to snemite

pokrov s ščitnika proti dotiku(11) v smeri proti sebi.

Priklop odsesavanja (glejteslikeF–G)

Namestite odsesovalne nastavke(17) v zareze na

kot je prikazano na slikiF, zaskoči v ustrezno vdolbino na

Odsesovalno cev (18) (pribor) namestite na odsesovalni

Za optimalno odsesovanje namestite zaščito pred trganjem

Ko priključite sesalnik prahu, izklopite napravo za

odpihovanje ostružkov.

Odsesovalnik za prah mora ustrezati želenemu obdelovancu.

Za odsesovanje izredno zdravju nevarnih, rakotvornih ali

suhih vrst prahu uporabljajte poseben sesalnik za prah.

u Pred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtič iz vtičnice.

Nihanje lahko nastavite v štirih stopnjah, kar omogoča

optimalno prilagajanje hitrosti rezanja, zmogljivosti rezanja

in slike reza materialu, ki ga obdelujete.

Z nastavitveno ročico (7) lahko nihanje nastavite tudi med

StopnjaIII veliko nihanje

S praktičnim preizkusom lahko ugotovite, katera stopnja

nihanja je za določeno vrsto uporabe najprimernejša. Pri tem

veljajo naslednja priporočila:

– Kadar želite zelo natančen in čist rob reza, izberite čim

manjšo stopnjo nihanja oziroma nihanje izklopite.

– Pri obdelovanju tankih materialov (npr.: pločevine)

– Trde materiale (npr.: jeklo) obdelujte z nizko stopnjo

– Če mehke materiale in les žagate v smeri vlaken, lahko

delate z največjim nihanjem.

Nastavitev zajeralnega kota (glejteslikoI)

Podnožje (5) je mogoče za zajeralno rezanje pomakniti do

45° v levo ali desno.

Pokrova(16), odsesovalnih nastavkov(17) in zaščite pred

trganjem(15) pri zajeralnih rezih ni mogoče uporabljati.

– Pritisnite odsesovalni nastavek(17) nekoliko navzgor in

ga povlecite iz podnožja(5).

– Vijak (19) odvijte s šestrobim ključem(4) in podnožje (5)

narahlo potisnite v smer omrežnega kabla.

– Za nastavitev natančnih zajeralnih kotov ima podnožje

desno in levo več zaskočnih točk. Podnožje(5) s pomočjo

skale(20) pomaknite v želeni položaj. Druge zajeralne

kote lahko nastavite s kotnim merilom.

– Vijak (19) znova privijte.

Prestavljanje podnožja (glejteslikoI)

Za žaganje blizu roba lahko podnožje (5) pomaknete nazaj.

Odvijte vijak (19) in podnožje (5) potisnite do prislona v

smeri odsesovalnega nastavka.

Vijak (19) znova privijte.

Žaganje z zamaknjenim podnožjem(5) je možno samo pri

zajeralnem kotu 0°. Poleg tega ni dovoljena uporaba

vzporednega vodila s krožnim rezilom(23) (pribor) kot tudi

ne uporaba ščitnika proti trganju obdelovanca(15).

Priprava za odpihovanje ostružkov

Priprava za odpihovanje ostružkov z zračnim tokom skrbi za

čisto linijo rezanja.

Za dela, kjer nastane večja količina ostružkov, npr. v les,

plastiko ipd., vklopite napravo za odpihovanje ostružkov. Za

to potisnite stikalo(6) v položaj „I“.

u Upoštevajte omrežno napetost! Napetost vira

električne energije se mora ujemati s podatki na

označevalni tablici električnega orodja. Orodje, ki je

označeno z 230V, lahko priključite tudi na napetost

Vklop/izklop (GST150CE)

u Prepričajte se, da lahko stikalo za vklop/izklop

uporabljate, ne da bi izpustili ročaj.

Za vklop električnega orodja potisnite stikalo za vklop/

izklop(2) naprej, da se na stikalu pojavi „I“.

Za izklop električnega orodja potisnite stikalo za vklop/

izklop(2) nazaj, da se na stikalu pojavi „0“.

Vklop/izklop (GST150BCE)

u Prepričajte se, da lahko stikalo za vklop/izklop

uporabljate, ne da bi izpustili ročaj.

Za vklop električnega orodja pritisnite stikalo za vklop/izklop

Za zapah stikala za vklop/izklop (2) držite stikalo pritisnjeno

Za izklop električnega orodja spustite stikalo za vklop/izklop

(2). Če je stikalo za vklop/izklop (2) zapahnjeno, nanj

najprej pritisnite in ga nato izpustite.

Sistem za ohranjanje nespremenjenega števila vrtljajev

Sistem za ohranjanje nespremenjenega števila vrtljajev drži

število hodov pri prostem teku praktično nespremenjeno in s

tem zagotavlja enakomerno delovno moč.

Krmiljenje števila hodov (GST150BCE)

Število hodov vklopljenega električnega orodja lahko

brezstopenjsko upravljate z različno močnim pritiskanjem na

stikalo za vklop/izklop (2).

Rahel pritisk na stikalo za vklop/izklop (2) povzroči manjše

število premikov. Z močnejšim pritiskanjem stikala se število

Predizbira števila hodov

S kolescem za prednastavitev števila hodov (3) lahko število

hodov predhodno nastavite in ga med delovanjem orodja

Nastavitev potrebnega števila hodov je odvisna od vrste

obdelovanca in od delovnih pogojev, ugotovite pa ga lahko s

praktičnim poizkusom.

Zmanjšanje števila hodov je priporočljivo pri namestitvi

žaginega lista na obdelovanec ter pri žaganju umetnih mas in

Kadar z manjšim številom hodov delate dalj časa, se lahko

električno orodje močno segreje. Da bi se električno orodje

lahko ohladilo, odstranite žagin list in pustite, da orodje

pribl. 3min deluje z največjim številom hodov.

u Pred začetkom kakršnih koli del na električnem orodju

u V primeru blokade žaginega lista električno orodje

u Pri obdelavi majhnih ali tankih obdelovancev vedno

1 609 92A 85Z | (05.08.2022) Bosch Power ToolsSlovenščina | 179

Pred žaganjem v les, iverne plošče, gradbene materiale itd.

preverite, da niso v obdelovancih tujki, kot so žeblji, vijaki

itd. ter jih po potrebi odstranite.

Potopno žaganje (glejte slikoH)

u Potopno žaganje je dovoljeno le v mehke

obdelovance, kot so les, mavčne plošče in podobno!

Za potopno žaganje uporabljajte samo kratke žagine liste.

Potopno žaganje je možno samo pod zajeralnim kotom 0°.

Električno orodje s sprednjim robom podnožja (5) na

obdelovanec postavite tako, da se ga žagin list (10) ne

dotika, ter orodje vklopite. Pri električnih orodjih z

upravljanjem števila hodov izberite največje število hodov.

Električno orodje trdno pritisnite na obdelovanec in

počakajte, da se žagin list počasi potopi vanj.

Ko je podnožje (5) popolnoma na obdelovancu, nadaljuje z

žaganjem po želeni liniji.

Vzporedno vodilo s krožnim rezilom (pribor)

Za dela z vzporednim vodilom s krožnim rezilom (23)

(pribor) sme debelina obdelovanca znašati največ 30mm.

Vzporedni rezi (glejte slikoJ): odvijte pritrdilni vijak (22) in

skalo vzporednega vodila potisnite skozi vodilo (21) na

podnožju. Na notranjem robu podnožja kot vrednost na skali

nastavite želeno debelino reza. Pritrdilni vijak (22) znova

Vzporedno vodilo se lahko uporabi tudi skupaj z

vodilom(24) (pribor) (glejte slikoK).

Krožni rezi (glejte slikoL): na rezalni liniji kroga, ki ga želite

izrezati, zvrtajte luknjo, ki bo dovolj velika za vstavitev

žaginega lista. Z rezkarjem ali pilo obdelajte odprtino, da bo

žagin list lahko izravnano nalegel na rezalno linijo.

Pritrdilni vijak (22) namestite na nasprotno stran

vzporednega vodila. Skalo vzporednega vodila vstavite skozi

vodilo (21) v podnožju. V sredino izreza, ki ga boste izžagali,

izvrtajte luknjo. Centrirno konico (25) vstavite skozi

notranjo odprtino vzporednega naslona in izvrtano luknjo.

Polmer nastavite kot vrednost skale na notranjem robu

podnožja. Pritrdilni vijak (22) znova privijte.

Sredstvo za hlajenje/mazanje

Zaradi segrevanja materiala je treba pri žaganju kovine

vzdolž linije reza nanesti sredstvo za hlajenje in mazanje.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

u Pred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtič iz vtičnice.

u Skrbite za čistočo električnega orodja in

prezračevalnih utorov, da lahko dobro in varno delate.

Če morate zamenjati priključni kabel, storite to pri servisu

Bosch ali pooblaščenem servisu za električna orodja Bosch,

da ne pride do ogrožanja varnosti.

Redno čistite prijemalo žaginega lista. V ta namen žagin list

odstranite iz električnega orodja, ki ga nato rahlo otrkajte na

spodaj ali nad glavo.

u V ekstremnih pogojih uporabe vedno uporabljajte

odsesovalno pripravo (če je to mogoče). Redno

izpihujte prezračevalne reže in orodje priključite prek

tokovnega zaščitnega stikala (PRCD). Prevodni prah, ki

nastane pri obdelavi kovin, se lahko nabira v notranjosti

električnega orodja. Pri tem se lahko poškoduje zaščitna

izolacija električnega orodja.

Če je odvod prahu zamašen, izklopite električno orodje,

odstranite odsesavanje prahu in nato še prah in odrezke.

Vodilo(9) po potrebi namažite s kapljico olja.

Redno preverjajte vodilo(9). Če je vodilo obrabljeno, naj ga

v pooblaščeni servisni delavnici Bosch zamenjajo z novim.

Vpenjalo žaginega lista(13) redno pršite z oljem (glejte

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede

popravila in vzdrževanja izdelka ter nadomestnih delov.

Tehnične skice in informacije glede nadomestnih delov

najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z

veseljem odgovorila na vprašanja o naših izdelkih in

pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno

sporočite 10-mestno številko na tipski ploščici izdelka.

okolju prijazno ponovno predelavo.

Električnih orodij ne odvrzite med

gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU Evropskega Parlamenta in

Sveta o odpadni električni in elektronski opremi (OEEO) in

njeni uresničitvi v nacionalnem pravu se morajo električna

orodja, ki niso več v uporabi, ločeno zbirati ter okolju

prijazno reciklirati.

Odpadna električna in elektronska oprema, ki ni zavržena

strokovno, lahko negativno vpliva na okolje in zdravje ljudi,

saj morda vsebuje nevarne snovi.

Bosch Power Tools 1 609 92A 85Z | (05.08.2022)180 | Hrvatski

mrežnim kabelom) i električne alate s napajanjem na

podnožja. Pri radu bez ploče podnožja postoji opasnost

Vijak ploče podnožja

u ploču podnožja(5).

izvucite ga iz ploče podnožja(5).

podnožja. Stegnite vijak za fiksiranje (22).

ploče podnožja. Stegnite vijak za fiksiranje (22).

Ako se začepi ispust prašine, isključite električni alat,

vsemi relevantnimi določili direktiv in uredb ter ustreza naslednjim
