KULLANIM KILAVUZU 0 607 561 114 BOSCH

3 609 929 250 • (04.07) T

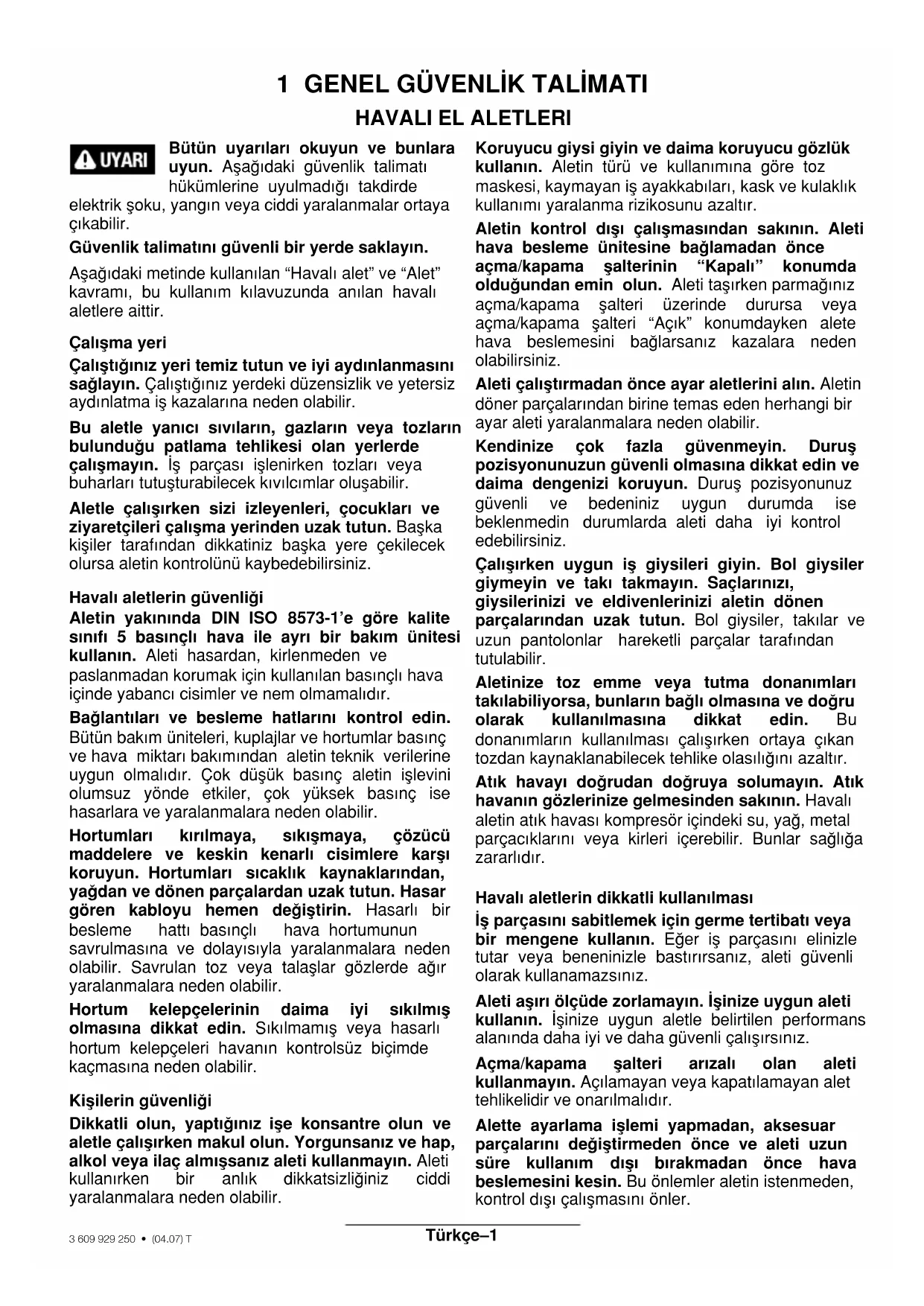

1 GENEL GÜVENL∑K TAL∑MATI HAVALI EL ALETLERI Bütün uyar∂lar∂ okuyun ve bunlara

uyun. Aµaπ∂daki güvenlik talimat∂

hükümlerine uyulmad∂π∂ takdirde

elektrik µoku, yang∂n veya ciddi yaralanmalar ortaya

Güvenlik talimat∂n∂ güvenli bir yerde saklay∂n.

Çal∂µt∂π∂n∂z yeri temiz tutun ve iyi ayd∂nlanmas∂n∂

saπlay∂n. Çal∂µt∂π∂n∂z yerdeki düzensizlik ve yetersiz

ayd∂nlatma iµ kazalar∂na neden olabilir.

Bu aletle yan∂c∂ s∂v∂lar∂n, gazlar∂n veya tozlar∂n

bulunduπu patlama tehlikesi olan yerlerde

çal∂µmay∂n. ∑µ parças∂ iµlenirken tozlar∂ veya

buharlar∂ tutuµturabilecek k∂v∂lc∂mlar oluµabilir.

Aletle çal∂µ∂rken sizi izleyenleri, çocuklar∂ ve

ziyaretçileri çal∂µma yerinden uzak tutun. Baµka

kiµiler taraf∂ndan dikkatiniz baµka yere çekilecek

olursa aletin kontrolünü kaybedebilirsiniz.

Haval∂ aletlerin güvenliπi

Aletin yak∂n∂nda DIN ISO 8573-1’e göre kalite

s∂n∂f∂ 5 bas∂nçl∂ hava ile ayr∂ bir bak∂m ünitesi

kullan∂n. Aleti hasardan, kirlenmeden ve

paslanmadan korumak için kullan∂lan bas∂nçl∂ hava

içinde yabanc∂ cisimler ve nem olmamal∂d∂r.

Baπlant∂lar∂ ve besleme hatlar∂n∂ kontrol edin.

Bütün bak∂m üniteleri, kuplajlar ve hortumlar bas∂nç

ve hava miktar∂ bak∂m∂ndan aletin teknik verilerine

uygun olmal∂d∂r. Çok düµük bas∂nç aletin iµlevini

olumsuz yönde etkiler, çok yüksek bas∂nç ise

hasarlara ve yaralanmalara neden olabilir.

Hortumlar∂ k∂r∂lmaya, s∂k∂µmaya, çözücü

maddelere ve keskin kenarl∂ cisimlere karµ∂

koruyun. Hortumlar∂ s∂cakl∂k kaynaklar∂ndan,

yaπdan ve dönen parçalardan uzak tutun. Hasar

gören kabloyu hemen deπiµtirin. Hasarl∂ bir

besleme hatt∂ bas∂nçl∂ hava hortumunun

savrulmas∂na ve dolay∂s∂yla yaralanmalara neden

olabilir. Savrulan toz veya talaµlar gözlerde aπ∂r

yaralanmalara neden olabilir.

Hortum kelepçelerinin daima iyi s∂k∂lm∂µ

olmas∂na dikkat edin. S∂k∂lmam∂µ veya hasarl∂

hortum kelepçeleri havan∂n kontrolsüz biçimde

kaçmas∂na neden olabilir.

Dikkatli olun, yapt∂π∂n∂z iµe konsantre olun ve

aletle çal∂µ∂rken makul olun. Yorgunsan∂z ve hap,

alkol veya ilaç alm∂µsan∂z aleti kullanmay∂n. Aleti

kullan∂rken bir anl∂k dikkatsizliπiniz ciddi

yaralanmalara neden olabilir.

Koruyucu giysi giyin ve daima koruyucu gözlük

kullan∂n. Aletin türü ve kullan∂m∂na göre toz

maskesi, kaymayan iµ ayakkab∂lar∂, kask ve kulakl∂k

kullan∂m∂ yaralanma rizikosunu azalt∂r.

Aletin kontrol d∂µ∂ çal∂µmas∂ndan sak∂n∂n. Aleti

hava besleme ünitesine baπlamadan önce

açma/kapama µalterinin “Kapal∂” konumda

olduπundan emin olun. Aleti taµ∂rken parmaπ∂n∂z

açma/kapama µalteri üzerinde durursa veya

açma/kapama µalteri “Aç∂k” konumdayken alete

hava beslemesini baπlarsan∂z kazalara neden

Aleti çal∂µt∂rmadan önce ayar aletlerini al∂n. Aletin

döner parçalar∂ndan birine temas eden herhangi bir

ayar aleti yaralanmalara neden olabilir.

Kendinize çok fazla güvenmeyin. Duruµ

pozisyonunuzun güvenli olmas∂na dikkat edin ve

daima dengenizi koruyun. Duruµ pozisyonunuz

güvenli ve bedeniniz uygun durumda ise

beklenmedin durumlarda aleti daha iyi kontrol

Çal∂µ∂rken uygun iµ giysileri giyin. Bol giysiler

giymeyin ve tak∂ takmay∂n. Saçlar∂n∂z∂,

giysilerinizi ve eldivenlerinizi aletin dönen

parçalar∂ndan uzak tutun. Bol giysiler, tak∂lar ve

uzun pantolonlar hareketli parçalar taraf∂ndan

Aletinize toz emme veya tutma donan∂mlar∂

tak∂labiliyorsa, bunlar∂n baπl∂ olmas∂na ve doπru

olarak kullan∂lmas∂na dikkat edin. Bu

donan∂mlar∂n kullan∂lmas∂ çal∂µ∂rken ortaya ç∂kan

tozdan kaynaklanabilecek tehlike olas∂l∂π∂n∂ azalt∂r.

At∂k havay∂ doπrudan doπruya solumay∂n. At∂k

havan∂n gözlerinize gelmesinden sak∂n∂n. Haval∂

aletin at∂k havas∂ kompresör içindeki su, yaπ, metal

parçac∂klar∂n∂ veya kirleri içerebilir. Bunlar saπl∂πa

Haval∂ aletlerin dikkatli kullan∂lmas∂

∑µ parças∂n∂ sabitlemek için germe tertibat∂ veya

bir mengene kullan∂n. Eπer iµ parças∂n∂ elinizle

tutar veya beneninizle bast∂r∂rsan∂z, aleti güvenli

olarak kullanamazs∂n∂z.

Aleti aµ∂r∂ ölçüde zorlamay∂n. ∑µinize uygun aleti

kullan∂n. ∑µinize uygun aletle belirtilen performans

alan∂nda daha iyi ve daha güvenli çal∂µ∂rs∂n∂z.

Açma/kapama µalteri ar∂zal∂ olan aleti

kullanmay∂n. Aç∂lamayan veya kapat∂lamayan alet

tehlikelidir ve onar∂lmal∂d∂r.

Alette ayarlama iµlemi yapmadan, aksesuar

parçalar∂n∂ deπiµtirmeden önce ve aleti uzun

süre kullan∂m d∂µ∂ b∂rakmadan önce hava

beslemesini kesin. Bu önlemler aletin istenmeden,

kontrol d∂µ∂ çal∂µmas∂n∂ önler.Türkçe–2

3 609 929 250 • (04.07) T Kullan∂lmayan haval∂ aletleri çocuklar∂n

ulaµamayacaπ∂ bir yerde saklay∂n. Bu aleti

kullanmas∂n∂ bilmeyen veya bu talimat∂

okumayan kiµilerin aleti kullanmas∂na izin

vermeyin. Deneyimsiz kiµiler taraf∂ndan

kullan∂ld∂π∂nda haval∂ aletler tehlikelidir.

Haval∂ aletinizin bak∂m∂n∂ özenle yap∂n. Hareketli

alet parçalar∂n∂n s∂k∂µmadan kusursuz biçimde

iµlev görüp görmediklerini, k∂r∂l∂p k∂r∂lmad∂klar∂n∂

ve hasarl∂ olup olmad∂klar∂n∂ kontrol edin. Aleti

tekrar kullanmadan önce hasarl∂ parçalar∂

onart∂n. Birçok kazan∂n nedeni kötü bak∂md∂r.

Elektrikli el aletlerinizi temiz tutun. Özenle bak∂m∂

yap∂lm∂µ uçlar daha rahat yönlendirilir ve daha iyi

Haval∂ aletleri, aksesuar∂, uçlar∂ ve benzerlerini

bu talimata ve alet tipine ait uyar∂lara uygun

biçimde kullan∂n. Bu s∂rada çal∂µma koµullar∂n∂

ve yap∂lacak iµi dikkate al∂n. Haval∂ aletlerin

kendileri için öngörülmeyen iµlerde kullan∂lmas∂

tehlikeli durumlar yaratabilir.

Haval∂ aletinizi sadece uzman personele, orijinal

yedek parça kullan∂lma koµuluyla onart∂n. Bu

yolla haval∂ aletin güvenliπi güvence alt∂na al∂n∂r.

2 ALETLERE ÖZGÜ GÜVENL∑K TAL∑MATI HAVAL∑ DEKUPAJ TESTERELERI IÇIN Gerilim ileten bir kablo ile

temastan kaç∂n∂n. Alet izolasyonlu

deπildir ve gerilim ileten bir kablo ile

kontak saπland∂π∂nda elektrik µoku meydana

Görünmeyen elektrik kablolar∂n∂ belirlemek için

uygun bir tarama cihaz∂ kullan∂n veya yerel ak∂m

ikmal µirketlerinden yard∂m isteyin. Elektrik

kablolar∂yla temas, yang∂n ç∂kmas∂na veya elektrik

çarpmalar∂na neden olabilir. Bir gaz borusu hasar

görürse patlama tehlikesi ortaya ç∂kar. Bir su

borusunun delinmesi halinde maddi hasarlar

meydana gelebilir veya elektrik çarpma tehlikesi

Testere b∂çaπ∂ deπiµtirirken b∂çaπ∂n cildinize

temas etmesinden kaç∂n∂n ve hasar görmemiµ

koruyucu iµ eldivenleri kullan∂n. Uzun süre

kullan∂ld∂π∂nda testere b∂çaπ∂ aµ∂r∂ ölçüde ∂s∂nabilir.

Her zaman hasar görmemiµ, kusursuz testere

b∂çaklar∂ kullan∂n. Eπilmiµ veya körelmiµ testere

b∂çaklar∂ k∂r∂labilir veya geri tepme kuvvetlerine

Testere b∂çaπ∂n∂ takarken, k∂lavuz makaras∂

oluπuna tam olarak oturmas∂na dikkat edin.

Testere b∂çaπ∂ ancak böyle güvenli olarak yerinde

Aleti hava beslemesine baπlamadan önce testere

b∂çaklar∂n∂n yerlerine tam olarak oturup

oturmad∂π∂n∂ kontrol edin. Kendileri için öngörülen

oluπa tam olarak oturmayan testere b∂çaklar∂ d∂µar∂

kayabilir ve kontrol edilemezler.

Aleti daima çal∂µ∂r durumda iµ parças∂na temas

ettirin. Aksi takdirde diµler iµ parças∂na tak∂labilir ve

geri tepme kuvveti oluµabilir.

Ellerinizi kesme yap∂lan yerden uzak tutun. ∑µ

parças∂n∂ alttan kavramay∂n. Testere b∂çaπ∂ ile

temas yaralanmalara neden olabilir.

Kesme yaparken k∂lavuz levhan∂n 10 iµ parças∂

üzerine tam olarak oturmas∂na dikkat edin.

Testere b∂çaπ∂ iµ parças∂ üzerine tam olarak

oturmazsa testere b∂çaπ∂ k∂r∂labilir.

∑µiniz bittikten sonra haval∂ aleti kapat∂n ve

testere b∂çaπ∂ tam olarak durduktan sonra kesme

yerinden ç∂kar∂n. Bu yolla geri tepme kuvvetinin

oluµmas∂n∂ engellersiniz ve haval∂ aleti güvenli bir

biçimde elinizden b∂rakabilirsiniz.

Aleti kapatt∂ktan sonra testere b∂çaπ∂n∂ yan

taraftan bast∂rarak frenlemeyin. Testere b∂çaπ∂

hasar görebilir, k∂r∂labilir veya bir geri tepme kuvveti

3 609 929 250 • (04.07) T Z∂mparalama, kesme, taµlama ve

benzeri iµlerde ortaya ç∂kan toz

kanserojen nitelikli ve üreme

sistemine olumsuz yönde etki yapacak ölçüde

zararl∂ olabilir. Bu tozlar∂n birkaç∂nda µu maddeler

– Kurµun içiren boya ve laklarda kurµun;

– Tuπla, çimento ve diπer duvarc∂l∂k malzemesinde

– Kimyasal olarak iµlenen ahµapta arsen ve

Hastal∂k rizikosu bu maddelerle ne kadar s∂k

çal∂µt∂π∂n∂za baπl∂d∂r. Tehlikeyi azaltmak için sadece

iyi havaland∂r∂lan yerlerde ve uygun koruyucu

donan∂mla çal∂µmal∂s∂n∂z (örneπin; en küçük toz

parçac∂klar∂n∂ bile filtre edebilen özel üretilmiµ

Önemli aç∂klama: Aµaπ∂daki sembollerden baz∂lar∂ aletinizin kullan∂m∂ aç∂s∂ndan önemli olabilir. Lütfen bu

sembolleri ve anlamlar∂n∂ belleπinize iyice yerleµtirin. Sembollerin doπru yorumu, aletinizi daha iyi ve daha

güvenli kullanman∂za yard∂mc∂ olur.

Semboller Ad∂ Anlam∂

dB Desibel Nispi gürültü seviyesi

.../min Dakikadaki dönme ve hareket

Dönme, darbe, dairesel hareket vb/dak

0 Pozisyon: Kapal∂ H∂z ve tork yok

Sola dönüµ/saπa dönüµ Dönme yönü

/■/UNF ∑ç alt∂gen/d∂µ dörtgen

Standart ulusal ince diµ

Ok ∑µlemi ok yönünde yap∂n

Uyar∂ Kullan∂c∂y∂ tehlikelere karµ∂ uyar∂r.

Talimat iµareti Kusursuz kullan∂ma ait aç∂klamalar verir, örneπin

kullan∂m k∂lavuzunu okuyun ve koruyucu gözlük

3 K∂lavuz levha içinde iç alt∂gen anahtar

9 Pandül strok µalteri

Resmini gördüπünüz veya tan∂mlanm∂µ aksesuar∂n bir

k∂sm∂ teslimat kapsam∂nda deπildir.

Usulüne uygun kullan∂m

Bu alet; sabit zemin üzerinde tahta, plastik, metal

seramik levhalar ve lastiklerdeki kesme ve içten

kesme iµleri için geliµtirilmiµtir. Bu alet ayn∂ zamanda

düz ve 45°'ye kadar gönyeli ve aç∂l∂ kesme iµlerine

de uygundur. Testere b∂çaπ∂ seçimine iliµkin

Gürültü emisyonu ölçüm deπerleri EN ISO 15744'e

göre tespit edilmiµtir.

Titreµime iliµkin ölçüm deπerleri EN 28662 veya EN ISO 8662'ye göre tespit edilmiµtir.

Frekansa baπ∂ml∂ uluslararas∂ ses bas∂nc∂ seviyesi

deπerlendirme eπrisi A’ya göre bu aletin tipik ses

bas∂nc∂ seviyesi 76 dB’dir.

Ölçüm hata tolerans∂ K = 3 dB.

Ancak çal∂µma s∂ras∂nda gürültü seviyesi 85 dB(A)’y∂

Koruyucu kulakl∂k kullan∂n!

Tek sorumlu olarak, bu ürünün aµaπ∂daki

standartlara veya standart belgelerine uygun

olduπunu beyan ederiz:

98/37/AT yönetmeliπi hükümleri uyar∂nca

EN (Avrupa standartlar∂) 792.

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Temas emniyeti ● ● ● ●

Yükteki hava tüketimi l/s

3 609 929 250 • (04.07) T

4 MONTAJ Testere b∂çaπ∂ tavsiyeleri

Dekupaj testeresi farkl∂ testere b∂çaklar∂ ile birlikte

teslim edilir. Aµaπ∂daki tablodan yararlanarak iµinize

en uygun b∂çaπ∂ seçin.

Aç∂klama: Bu dekupaj testeresine sadece tek kaml∂

µaftl∂ testere b∂çaklar∂ uyar (T-Ωaftl∂).

Temas emniyetini sökmeyin!

Gövdeye tak∂l∂ temas emniyeti 14,

çal∂µma s∂ras∂nda testere b∂çaπ∂ 11

ile temas etmenizi önler.

Testere b∂çaπ∂n∂n tak∂lmas∂

Alette ayarlama iµlemi yapmadan, aksesuar

parçalar∂n∂ deπiµtirmeden önce ve aleti uzun

süre kullan∂m d∂µ∂ b∂rakmadan önce hava

beslemesini kesin. Bu önlemler aletin istenmeden,

kontrol d∂µ∂ çal∂µmas∂n∂ önler.

Bosch-SDS sistemi testere

b∂çaklar∂n∂n yard∂mc∂ anahtar

kullanmadan basit ve rahat biçimde

deπiµtirilmesini saπl∂yor.

Testere b∂çaπ∂ deπiµtirirken b∂çaπ∂n cildinize

temas etmesinden kaç∂n∂n ve hasar görmemiµ

koruyucu iµ eldivenleri kullan∂n. Uzun süre

kullan∂ld∂π∂nda testere b∂çaπ∂ aµ∂r∂ ölçüde ∂s∂nabilir.

Testere b∂çaπ∂n∂ takmak için pandül

strok µalterini 9 kademe III’e getirin,

çünkü testere b∂çaπ∂ en kolay bu

Turuncu renkli SDS basmal∂ düπmesini 1 aµaπ∂

bast∂r∂n. Bu yolla k∂lavuz tutamak 2 serbest b∂rak∂l∂r.

K∂lavuz tutamaπ∂ 2 saat hareket yönünün tersinde

yaklaµ∂k 3 tur atacak kadar çevirin.

Testere b∂çaπ∂n∂ 11 kesme hatt∂na dik bir biçimde

strok kolunun 13 deliπine sokun. Strok kolunun

içinde iki küçük oluk vard∂r ve bunlara “T-Parçal∂”

Bosch testere b∂çaklar∂ tam olarak uyar. Testere

b∂çaπ∂n∂ 11 kesme hatt∂na 90° çevirin ve k∂lavuz

makaran∂n 12 oluπu içine bast∂r∂n. Bu durumda

testere b∂çaπ∂ diµleri kesme hatt∂n∂ gösterir. Testere

b∂çaπ∂n∂ 11 aµaπ∂ çekin.

K∂lavuz tutamaπ∂ 2, tespit mekanizmas∂n∂

kavrayacak ölçüde veya “Klik”‚ sesini duyuncaya

kadar saat hareket yönünde çevirin. Turuncu renkli

SDS basmal∂ düπmeyi 1 tekrar yukar∂ bast∂r∂n.

Düπme k∂lavuz tutamaπ∂ kavrar.

● Çok uygun olduπu malzeme

❍ Uygun olduπu malzeme

T 244 D T 144 DP T 123 X Masif ahµap ● ● –

3 609 929 250 • (04.07) T Aleti hava beslemesine baπlamadan önce testere

b∂çaklar∂n∂n yerlerine tam olarak oturup

oturmad∂π∂n∂ kontrol edin. Kendileri için öngörülen

oluπa tam olarak oturmayan testere b∂çaklar∂ d∂µar∂

kayabilir ve kontrol edilemezler.

At∂k hava yönlendirmesi

At∂k havay∂ bir hortumla iµyerinizden atabilir ve

optimum susturma yapabilirsiniz. Ayr∂ca iµyerinizi

yaπ içeren havadan ve uçuµan toz ve talaµlardan

ar∂nd∂rarak çal∂µma koµullar∂n∂z∂ iyileµtirebilirsiniz.

Tip 0 607 561 114 / ... 116

Hava ç∂k∂µ∂ndaki susturucuyu

6 sökün ve yerine hortum

At∂k hava hortumunun 16

kelepçesini 15 gevµetin ve

kelepçe ile at∂k hava

hortumunu hortum nipeli 17

üzerinde tespit ederek s∂k∂n.

Seçenekler 2: Önce at∂k hava setini (desantral) 21

tespit edin daha sonra at∂k havay∂ bir at∂k hava

haznesine al∂n. Ak∂µ halindeki havan∂n sadece at∂k

hava hortumuna kaçabilmesi için hortum nipelinin 7

hava giriµindeki 8 baπlant∂ rakoruna vidalanmam∂µ

olmamas∂na ve contan∂n 20 gövde ile at∂k hava

setinin aras∂ndaki girintide olmas∂na dikkat edin.

Önce at∂k hava setinin baπlant∂ rakorunu 22 hava

giriµindeki baπlant∂ rakoruna 8 vidalay∂n ve daha

sonra hortum nipelini 7 baπlant∂ rakoruna 22.

vidalay∂n. At∂k hava setindeki susturucu 23 yerine

at∂k hava setinin hortum nipelini 17 tak∂n.

At∂k hava hortumunun 16 kelepçesini 15 gevµetin ve

kelepçe ile at∂k hava hortumunu hortum nipeli 17

üzerinde tespit ederek s∂k∂n.

Hava beslemesine baπlant∂

Bu alet 6,3 bar'l∂k (91 psi) bir iµletim bas∂nc∂na göre

tasarlanm∂µt∂r. Maksimum performans için 1/4"

NPT'lik baπlant∂ diµinde hortum iç çap∂ 10 mm'dir.

Tam performans∂ saπlamak için en fazla 4 m

uzunluπunda hortumlar kullan∂n.

Aleti, hasar, kirlenme ve pas oluµumundan korumak

için, giren havan∂n yabanc∂ cisim ve nemden

ar∂nd∂r∂lm∂µ olmas∂ gerekir.

Bir bas∂nçl∂ hava kontrol ünitesinin kullan∂lmas∂

Bu uzunluktaki hortumlar haval∂ aletlerin kusursuz

çal∂µmas∂n∂ saπlar. Bak∂m ünitesinin kullan∂m

k∂lavuzunda belirtilen hükümlere uyun.

Tüm armatürler, baπlant∂ borular∂ ve hortumlar,

bas∂nca ve gerekli hava miktar∂na uygun olarak

Ezilme, k∂r∂lma/k∂vr∂lma veya çekme nedeniyle

besleme hatlar∂nda meydana gelebilecek

daralmalardan sak∂n∂n!

Ωüpheli hallerde, alet çal∂µ∂r durumdayken, hava

giriµindeki bas∂nc∂ bir manometre ile kontrol edin.

Hortum nipelini 7 hava giriµindeki 8 baπlant∂

rakoruna vidalay∂n. Aletin içindeki valflerin hasar

görmemesi için, hortum nipelini 7 takar ve sökerken

hava giriµinin 8 öne ç∂k∂nt∂l∂ baπlant∂ rakorunu bir

çatal anahtarla (22 mm) tutun.

En fazla 4 m uzunluπunda olan besleme hortumunun

19 kelepçelerini 15 gevµetin ve hortum nipeli 7

üzerindeki besleme hortumunu kelepçelerle

Besleme hortumunu 19 daima önce alete sonra

bak∂m ünitesine tespit edin.

Besleme hortumunu 19 kuplaj nipeline 24 geçirin ve

hortum kelepçesini 15 s∂karak besleme hortumunu

Bak∂m ünitesinin 26 hava ç∂k∂µ∂na otomatik bir

hortum kuplaj∂ 25 vidalay∂n. Otomatik hortum

kuplajlar∂ h∂zl∂ baπlant∂ yapmaya olanak saπlarlar ve

kuplaj ayr∂ld∂π∂nda hava beslemesini otomatik olarak

Kuplaj nipelini 24 kuplaja 25 sokarken aletin kontrol

d∂µ∂ çal∂µmamas∂na dikkat edin.

Tip 0 607 561 114 / ... 116

Hortum nipelini 7 hava giriµindeki 8 baπlant∂

rakoruna vidalay∂n. Aletin içindeki valflerin hasar

görmemesi için, hortum nipelini 7 takar ve sökerken

hava giriµinin 8 öne ç∂k∂nt∂l∂ baπlant∂ rakorunu bir

çatal anahtarla (22 mm) tutun.

En fazla 4 m uzunluπunda olan besleme hortumunun

19 kelepçelerini 15 gevµetin ve hortum nipeli 7

üzerindeki besleme hortumunu kelepçelerle

Besleme hortumunu 19 daima önce alete sonra

bak∂m ünitesine tespit edin.

Besleme hortumunu 19 kuplaj nipeline 24 geçirin ve

hortum kelepçesini 15 s∂karak besleme hortumunu

Bak∂m ünitesinin 26 hava ç∂k∂µ∂na otomatik bir

hortum kuplaj∂ 25 vidalay∂n. Otomatik hortum

kuplajlar∂ h∂zl∂ baπlant∂ yapmaya olanak saπlarlar ve

kuplaj ayr∂ld∂π∂nda hava beslemesini otomatik olarak

Kuplaj nipelini 24 kuplaja 25 sokarken aletin kontrol

d∂µ∂ çal∂µmamas∂na dikkat edin.

5 ∑ΩLETME Pandül hareket

Dört kademe halinde ayarlanabilen

pandül hareketle kesme h∂z∂n∂,

kesme performans∂n∂ ve kesme

profilini iµlenen malzemeye optimal

ölçüde uyarlayabilirsiniz. Pandül

hareketi pandül strok µalteri 9

yard∂m∂ ile alet çal∂µ∂rken de

kademeli olarak deπiµtirebilirsiniz:

– Kesme kenar∂n∂n ne kadar ince ve temiz olmas∂n∂

istiyorsan∂z pandül hareketi de o kadar küçük

seçmeniz gerekir (0). Ne kadar h∂zl∂ ve kaba

çal∂µmak istiyorsan∂z pandül hareket de o kadar

büyük olmal∂d∂r (III).

– ∑nce iµ parçalar∂n∂ (örneπin saclar∂) iµlerken veya

bir b∂çak kullan∂rken pandül hareketi kapat∂n.

– Sert iµ parçalar∂n∂ (örneπin pirinç veya bak∂r gibi

bileµik metalden yap∂lma iµ parçalar∂n∂) iµlerken

küçük pandül hareketle çal∂µmal∂s∂n∂z.

– Sert ahµap ve plastikleri orta pandül hareketle

– Yumuµak malzemeyi iµlerken (örneπin ahµab∂)

veya alyaf yönünde kesme yaparken büyük

pandül hareketle çal∂µmal∂s∂n∂z.

Hava besleme kesildiπinde veya iµletme

bas∂nc∂ düµtüπünde aleti kapat∂n. ∑µletme

bas∂nc∂n∂ kontrol edin ve aleti optimal

iµletme bas∂nc∂ ile tekrar çal∂µt∂r∂n.

Tip 0 607 561 114 Kilitleme µalteri

Açma/kapama µalterini 5 öne

Kilitlemeyi açmak ve aleti

kapamak için açma/kapama µalterini 5 arkaya çekin.

Tip 0 607 561 116 Totmann µalteri

çal∂µma boyunca µalteri bas∂l∂

boyunca µalteri bas∂l∂ tutun.

Alette ayarlama iµlemi yapmadan, aksesuar

parçalar∂n∂ deπiµtirmeden önce ve aleti uzun

süre kullan∂m d∂µ∂ b∂rakmadan önce hava

beslemesini kesin. Bu önlemler aletin istenmeden,

kontrol d∂µ∂ çal∂µmas∂n∂ önler.

Testere b∂çaπ∂ deπiµtirirken b∂çaπ∂n cildinize

temas etmesinden kaç∂n∂n ve hasar görmemiµ

koruyucu iµ eldivenleri kullan∂n. Uzun süre

kullan∂ld∂π∂nda testere b∂çaπ∂ aµ∂r∂ ölçüde ∂s∂nabilir.

Testere b∂çaπ∂n∂ ç∂karmak için

pandül strok µalterini 9 kademe III'e

getirin, çünkü testere b∂çaπ∂ en

kolay bu konumda ç∂kar.

Turuncu renkli SDS basmal∂ düπmesini 1 aµaπ∂

bast∂r∂n. Bu yolla k∂lavuz tutamak 2 serbest b∂rak∂l∂r.

K∂lavuz tutamaπ∂ 2 saat hareket yönünün tersinde

yaklaµ∂k 3 tur atacak kadar çevirin.

Testere b∂çaπ∂n∂ 11 hafifçe k∂lavuz tutamak yönüne

bast∂r∂n, 90° çevirin ve strok kolundan 13 çekerek

Kademe 0: Pandül hareket yok

Kademe I: Küçük pandül hareket

Kademe II: Orta pandül hareket

Kademe III: Büyük pandül hareket

Çal∂µ∂rken dikkat edilecek hususlar

Alette ayarlama iµlemi yapmadan, aksesuar

parçalar∂n∂ deπiµtirmeden önce ve aleti uzun

süre kullan∂m d∂µ∂ b∂rakmadan önce hava

beslemesini kesin. Bu önlemler aletin istenmeden,

kontrol d∂µ∂ çal∂µmas∂n∂ önler.

Ani yüklenmeler devir say∂s∂n∂n büyük oranda

düµmesine veya durmaya neden olabilir; ancak

motora zarar vermez.

Hava besleme kesildiπinde veya iµletme

bas∂nc∂ düµtüπünde aleti kapat∂n. ∑µletme

bas∂nc∂n∂ kontrol edin ve aleti optimal

iµletme bas∂nc∂ ile tekrar çal∂µt∂r∂n.

testere b∂çaπ∂ kullan∂n. Testere b∂çaπ∂ en yüksek

konumdayken bile malzeme kal∂nl∂π∂n∂n en

az∂ndan %10'u kadar d∂µar∂da olmal∂d∂r. Ancak bu

sayede testere b∂çaπ∂ malzeme içinde aç∂lanma

yapmaz ve hassas kesim yapabilirsiniz.

Aµ∂r∂ kuvvetle iterek çal∂µma aletin performans∂n∂

önemli ölçüde düµürür ve testere b∂çaklar∂n∂n

kullan∂m ömrünü k∂salt∂r. Keskin uçlar iyi kesme

performans∂ saπlar ve aleti korurlar.

Küçük veya ince iµ parçalar∂n∂ iµlerken daima

saπlam duruµlu bir zemin parças∂ veya kesme

masas∂ kullan∂n. ∑nce iµ parçalar∂ kesme s∂ras∂nda

bükülebilir veya titreµim yapabilir bu nedenle de

kontrolden ç∂kabilir.

Kesme aç∂s∂n∂n ayarlanmas∂

K∂lavuz levha 10 kesme aç∂s∂n∂n 45°'ye kadar

deπiµtirilmesi için ayarlanabilir.

Tespit vidas∂n∂ 29, k∂lavuz levha 10 içinde bulunan iç

alt∂gen anahtarla 3 saat hareket yönünün tersinde

birkaç kez çevirerek gevµetin. K∂lavuz levhay∂ 10

testere b∂çaπ∂na doπru itin ve istediπiniz kesme

aç∂s∂na göre saπa veya sola hareket ettirin.

Kesme aç∂s∂n∂ kabaca ayarlad∂ktan sonra, tespit

vidas∂n∂ 29 k∂lavuz levha 10 ancak hareket

edebilecek ölçüde s∂k∂n. Ωimdi kesme aç∂s∂n∂ tam

0°, 15°, 30° ve 45° aç∂lar kesme aç∂s∂ skalas∂ 28

üzerinde iµaretlenmiµtir. Ara ayarlamalar da her

zaman mümkündür. Tam ve hassas kesme aç∂s∂

ayar∂ için bir aç∂ masdar∂ 30 kullanmal∂s∂n∂z. Tespit

vidas∂n∂ 29 iç alt∂gen anahtarla 3 s∂k∂n.

K∂lavuz levhay∂ 10 pozisyon t∂rnaklar∂ 27 s∂k∂ biçimde

kavrama yap∂ncaya kadar arkaya doπru çekerken 0°

pozisyonunu (testere b∂çaπ∂ dik) ayarlay∂n. K∂lavuz

levhay∂ 10 motor yönünde pozisyon t∂rnaklar∂na 27

karµ∂ itin ve tespit vidas∂n∂ 29 s∂k∂n.

Kenara yak∂n kesme iµleri için k∂lavuz levhay∂ 10

arkaya getirebilirsiniz:

Tespit vidas∂n∂ 29 mit dem in der Führungsplatte 10

k∂lavuz levha 3 içinde bulunan iç alt∂gen anahtarla

saat hareket yönünün tersinde çevirerek ç∂kar∂n.

K∂lavuz levhay∂ 10 kald∂r∂n ve tespit vidas∂n∂ 29 arka

diµliye 31 takabilecek ölçüde yerini deπiµtirin. Önce

testere b∂çaπ∂na doπru itin ve tespit vidas∂n∂ s∂k∂n.

durumda iken yap∂labilir (0° pozisyonu). Bu

3 609 929 250 • (04.07) T Aç∂klama: Çok dar yerlerde rahat kesme

yapabilmek için k∂lavuz tutamaπ∂ 2 ç∂karabilirsiniz:

Turuncu renkli SDS basmal∂ düπmesini 1 kavrama

yerinden aµaπ∂ bast∂r∂n ve ayn∂ anda k∂lavuz

tutamaπ∂ 2 yukar∂ doπru çekerek ç∂kar∂n.

Tutamaπ∂ tekrar takmak istediπinizde: SDS basmal∂

düπmesini 1 yukar∂ doπru ilk pozisyonuna itin.

Tutamaπ∂ 2 yerine yerleµtirin ve kavrama sesi

duyuluncaya kadar, gerekiyorsa çevirerek aµaπ∂

Dairesel kesicili 34 paralellik mesnedi ile 30 mm

kal∂nl∂πa kadar (1,2") olan malzemelerde paralel

kesme yapabilirsiniz.

Tespit vidas∂n∂ 33 gevµetin ve skalay∂ k∂lavuz levha

32 içindeki oluπa 10 sokun. Skalay∂ oluπa, paralel

kesme mesafesi ne kadar olacaksa o kadar sokun.

Burada belirleyici olan k∂lavuz levhan∂n iç

kenar∂ndaki skala deπeridir. En fazla 20 cm mesafeli

paralel kesme iµleri mümkündür. Tespit vidas∂n∂ 33

istediπiniz skala deπerinde s∂k∂n.

Paralellik mesnedi 34 ile 30 mm kal∂nl∂πa kadar

(1,2") malzemede dairesel kesme yapabilirsiniz.

Tespit vidas∂n∂ 33 ç∂kar∂n ve paralellik mesnedini

döndürün. Tespit vidas∂n∂ diπer tarafa yeniden tak∂n.

Skalay∂ k∂lavuz levha 32 oluπuna 10 sokun.

Merkezleme ucunu 35 çekerek ç∂kar∂n ve testere

b∂çaπ∂n∂n yüksekliπindeki deliπe sokun. Merkezleme

ucunu 35 sabitlemek için içten kesim yerinin

ortas∂nda bir delik aç∂n ve tespit vidas∂ 10 ile k∂lavuz

levhan∂n 33 iç kenar∂ndaki yar∂çap∂ ayarlay∂n.

Aç∂klama: Dar kavisler için ince testere b∂çaklar∂

3 609 929 250 • (04.07) T Talaµ emniyeti

Talaµ emniyeti 36 kesme iµlemi s∂ras∂nda üst

yüzeyin y∂rt∂lmas∂n∂ önler.

Talaµ emniyetini 36 aµaπ∂dan k∂lavuz levhan∂n 10

içine bast∂r∂n. Talaµ emniyetini 36 µu testere b∂çaπ∂

tipleri için kullanabilirsiniz: T 101 B, T 101 D,

T 244 D, T 301 CD, T 301 DL.

Soπutma ve yaπlama maddeleri

Eπer metal malzeme kesiyorsan∂z, ortaya ç∂kan ∂s∂

nedeniyle kesme hatt∂ boyunca soπutma veya

yaπlama maddesi sürün.

6 BAKIM VE SERV∑S Bak∂m

Alette ayarlama iµlemi yapmadan, aksesuar

parçalar∂n∂ deπiµtirmeden önce ve aleti uzun

süre kullan∂m d∂µ∂ b∂rakmadan önce hava

beslemesini kesin. Bu önlemler aletin istenmeden,

kontrol d∂µ∂ çal∂µmas∂n∂ önler.

Titiz üretim ve test yöntemlerine raπmen alet ar∂za

yapacak olursa, onar∂m, Bosch elektrikli el aletleri

için yetkili bir servise yapt∂r∂lmal∂d∂r.

Lütfen bütün baµvurular∂n∂z ve yedek parça

sipariµlerinde aletinizin tip etiketi üzerinde bulunan

10 hanelik sipariµ numaras∂n∂ belirtin.

Aletin hava giriµindeki süzgeci

düzenli aral∂klarla temizleyin. Bu

temizliπi yapmak için önce

hortum nipelini 7 sökün ve

süzgeçten toz ve kir parçalar∂n∂

ar∂nd∂r∂n. Sonra hortum nipelini

tekrar s∂k∂ biçimde tak∂n.

Aletin içindeki valflerin hasar görmemesi için, hortum

nipelini 7 takar ve sökerken hava giriµinin 8 öne

ç∂k∂nt∂l∂ baπlant∂ rakorunu bir çatal anahtarla

Bas∂nçl∂ hava içindeki su ve kir

parçac∂klar∂ paslanmaya yol açar ve

lamellerin, valflerin ve benzer

elemanlar∂n aµ∂nmas∂na neden olur.

Bunu önlemek için hava giriµine 8

birkaç damla motor yaπ∂ doldurun.

Aleti tekrar hava beslemesine baπlay∂n ve 5–10

saniye çal∂µt∂r∂n, d∂µar∂ akan yaπ∂ bir bezle silin. Alet

uzun süre kullan∂m d∂µ∂ kalacaksa bu iµlemi

CLEAN serisine (yaπs∂z iµlev gören haval∂ motorlar∂n

özel bir türü) girmeyen bütün Bosch haval∂ aletlerde

bas∂nçl∂ havaya sürekli olarak yaπ sisi katmal∂s∂n∂z.

Bu iµlem için gerekli bas∂nçl∂ hava yaπlay∂c∂ alet

önünde devreye baπlanan bas∂nçl∂ hava bak∂m

ünitesinde bulunmaktad∂r (bu konuda daha ayr∂nt∂l∂

bilgiyi kompresör üreticisinden alabilirsini).

K∂lavuz makaray∂ 12 zaman zaman bir damla yaπ ile

yaπlay∂n ve aµ∂nma durumunu kontrol edin. K∂lavuz

makarada 12 aµ∂nma belirtileri ortaya ç∂karsa, bunu

uzman bir kiµi veya Bosch haval∂ aletler veya

elektrikli el aletleri için yetkili bir servis yenilemelidir.

Aletin direkt yaπlanmas∂ veya bak∂m ünitesinden

katma için SAE 10 veya SAE 20 motor yaπ∂ kullan∂n.

Yaklaµ∂k 150 iµletme saatinden sonra µanz∂man bir

uzman taraf∂ndan temizlenmeli, daha sonra bu

temizleme iµlemi her 300 iµletme saatinde bir

yap∂lmal∂d∂r. Her temizlik iµleminden sonra

µanz∂man özel µanz∂man yaπ∂ ile yaπlanmal∂d∂r.

Özel µanz∂man yaπ∂ 225 ml . . . . . . . 3 605 430 009

Motor lamelleri uzman kiµiler taraf∂ndan usulüne

uygun olarak kontrol edilmeli ve gerektiπinde

Bak∂m ve onar∂m iµlemlerini sadece kalifiye

uzmanlara yapt∂r∂n. Bu sayede aletin güvenliπini

garanti alt∂na al∂rs∂n∂z.

Bosch müµteri servisleri bu iµleri h∂zla ve güvenilir

biçimde yerine getirir.

Yaπlama ve temizlik maddelerini çevre koruma

hükümlerine uygun olarak tasfiye edin. Yasal

hükümleri mutlaka uyun.

Bütün dekupaj testereleri için çeµitli testere b∂çaklar∂

Komple kaliteli aksesuar program∂ hakk∂nda

Internet'teki www.bosch-pt.com ve

www.boschproductiontools.com adreslerinden veya

yetkili sat∂c∂n∂zdan istediπiniz bilgiyi alabilirsiniz.

Robert Bosch GmbH, yasal ve ülkelere özgü

hükümler gereπince bu aletin sözleµmeye uygun

biçimde teslim edileceπini garanti eder. Aletinizle

ilgili µikâyet ve baµvurular için lütfen aµaπ∂daki

hükümlerine uygun bir yeniden deπerlendirme

iµlemine tabi tutulmal∂d∂r.

Deπiµik malzemelerin tam olarak ayr∂l∂p, yeniden

deπerlendirme iµlemine sokulabilmesi için, plastik

parçalar iµaretlenmiµtir.

Eπer aletiniz art∂k kullan∂lamayacak duruma

gelmiµse lütfen onu Recycling merkezine sevkedin

veya Bosch yetkili sat∂c∂n∂za teslim edin.

Deπiµiklikler mümkündürRobert Bosch GmbH Geschäftsbereich Elektrowerkzeuge
