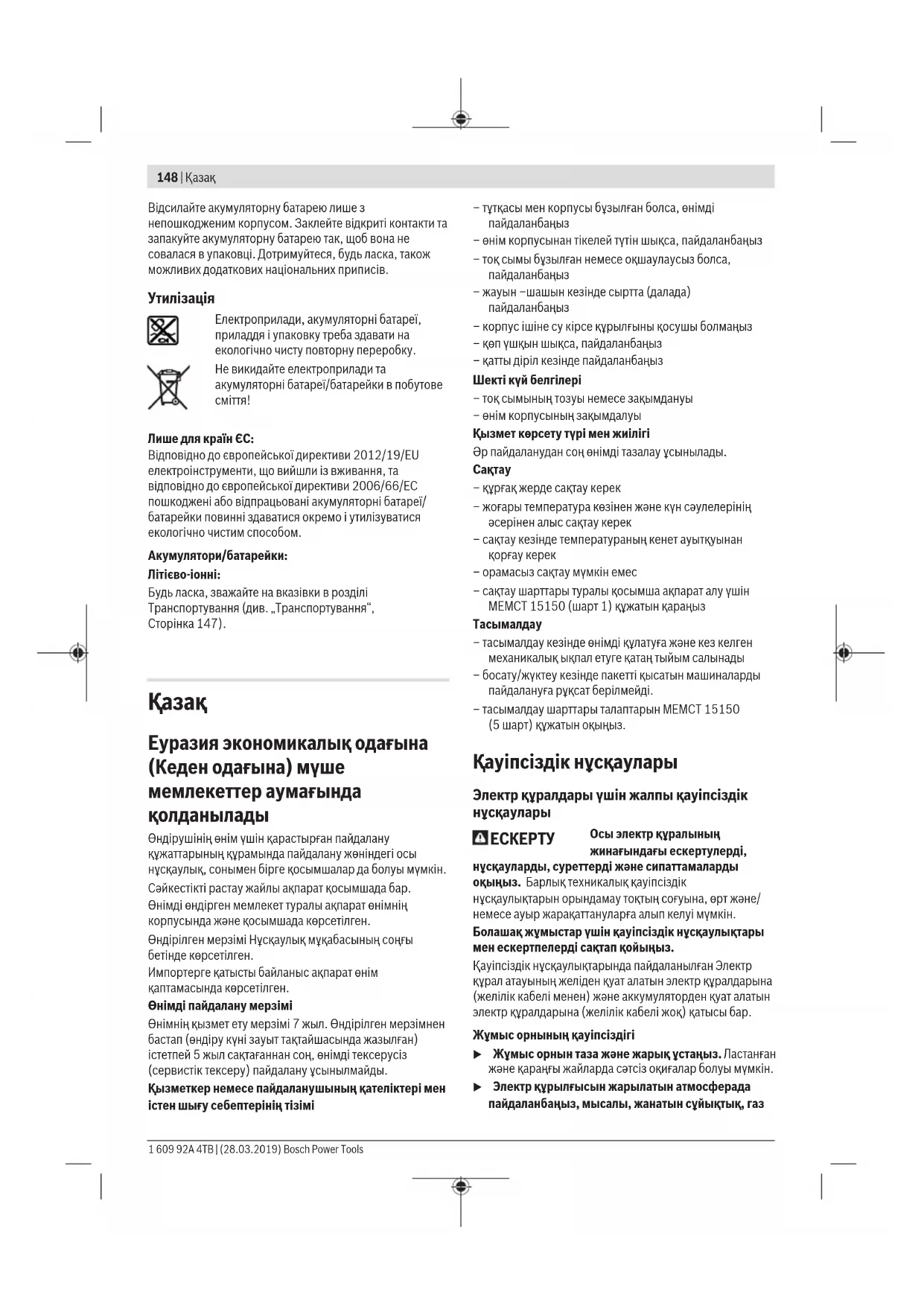

kk Пайдалану нұсқаулығының

Еуразия экономикалық одағына

(Кеден одағына) мүше

мемлекеттер аумағында

Өндірушінің өнім үшін қарастырған пайдалану

құжаттарының құрамында пайдалану жөніндегі осы

нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сəйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің

корпусында жəне қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы

бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім

қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен

бастап (өндіру күні зауыт тақтайшасында жазылған)

істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз

(сервистік тексеру) пайдалану ұсынылмайды.

Қызметкер немесе пайдаланушының қателіктері мен

істен шығу себептерінің тізімі

– тұтқасы мен корпусы бұзылған болса, өнімді

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

– тоқ сымы бұзылған немесе оқшаулаусыз болса,

– жауын –шашын кезінде сыртта (далада)

– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

– қөп үшқын шықса, пайдаланбаңыз

– қатты діріл кезінде пайдаланбаңыз

– тоқ сымының тозуы немесе зақымдануы

– өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жиілігі

Әр пайдаланудан соң өнімді тазалау ұсынылады.

– құрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің

әсерінен алыс сақтау керек

– сақтау кезінде температураның кенет ауытқуынан

– орамасыз сақтау мүмкін емес

– сақтау шарттары туралы қосымша ақпарат алу үшін

МЕМСТ15150 (шарт1) құжатын қараңыз

– тасымалдау кезінде өнімді құлатуға және кез келген

механикалық ықпал етуге қатаң тыйым салынады

– босату/жүктеу кезінде пакетті қысатын машиналарды

пайдалануға рұқсат берілмейді.

– тасымалдау шарттары талаптарын МЕМСТ 15150

(5шарт) құжатын оқыңыз.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік

Осы электр құралының

жинағындағы ескертулерді,

нұсқауларды, суреттерді және сипаттамаларды

оқыңыз. Барлық техникалық қауіпсіздік

нұсқаулықтарын орындамау тоқтың соғуына, өрт және/

немесе ауыр жарақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары

мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр

құрал атауының желіден қуат алатын электр құралдарына

(желілік кабелі менен) және аккумуляторден қуат алатын

электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жұмыс орнының қауіпсіздігі u Жұмыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқиғалар болуы мүмкін. u Электр құрылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сұйықтық, газ 1 609 92A 4TB | (28.03.2019) Bosch Power ToolsҚазақ | 149

немесе шаң бар болғанда. Электр құрал ұшқындарды

жасайды, ал олар шаң немесе буларды жандыруы

u Балалар мен бақылаушыларды электр құралынан

алыс ұстаңыз. Алданулар бақылау жоғалуына алып

u Электр айырлары розеткаға сай боулы тиіс.

Айырды ешқашан ешқандай тәрізде өзгертпеңіз.

Жерге косылған электр құралдарымен адаптер

айырларын пайдаланбаңыз. Өзгертілмеген айырлар

мен сәйкес розеткалар электр тұйықталуының қауіпін

u Құбырлар, радиаторлар, плиталар мен суытқыштар

сияқты жерге қосылған беттерге тимеңіз. Денеңіз

жерге қосылған болса жоғары тоқ соғу қауіпі пайда

u Электр құралдарды жаңбырда немесе ылғалды

қоршауда пайдаланбаңыз. Электр құралына кірген

су тоқ соғу қауіпін жоғарылатады.

u Кабельді тиісті болмаған ретте пайдаланбаңыз.

Кабельді электр құралын тасу, көтеру немесе

тоқтан шығару үшін пайдаланбаңыз. Кабельді

ыстықтық, май, өткір қырлар және жылжымалы

бөлшектерден алыс ұстамаңыз. Зақымдалған

немесе бытысып кеткен кабель тоқ соғу қауіпін

u Электр құралын сыртта пайдаланғанда сыртқы

жайлар үшін сай кабельді пайдаланыңыз. Сыртта

пайдалануға жарамды кабельді пайдалану тоқ соғу

u Егер электр құралын ылғалды жерде пайдалану

керек болса, онда қорғайтын өшіру құрылғысы

(RCD) арқылы қорғалған тоқ желісін

пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін

u Электр құралды пайдалануда абай болыңыз,

жұмысыңызды бақылаңыз және парасатты

пайдаланыңыз. Электр құралды шаршаған кезде

немесе есірткі, алкоголь немесе дәрі әсер еткен

кезде пайдаланбаңыз. Электр құралын пайдалану

кезінде аңсыздық ауыр жеке жарақаттануға алып келуі

u Жеке қорғайтын жабдықтарды пайдаланыңыз.

Әрдайым көз қорғанысын тағыңыз. Шаң маскасы,

сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе

есту қорғаныштары сияқты қорғағыш жабдықтары

тиісті жағдайларда қолданып жеке жарақаттануларды

u Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне

және/немесе батареялар жинағына қосудан

алдын, құралды көтеру немесе тасудан алдын

өшіргіш өшік күйде болуына көз жеткізіңіз. Электр

құралын саусақты өшіргішке қойып тасу немесе

қосқышы қосулы электр құралын тоққа қосу сәтсіз

оқиғаға алып келуі мүмкін.

u Электр құралын қосудан алдын келген реттеу

сынасын немесе кілтті алып қойыңыз. Электр

құралының айналатын бөлігінде қалған кілт немесе

сына жеке жарақаттануға алып келуі мүмкін.

u Көп күш істетпеңіз. Әрдайым тиісті таяныш пен тең

салмақытылқты сақтаңыз. Бұл күтілмеген

жағдайларда электр құралдың бақылануын сақтайды.

u Тиісті киім киіңіз. Бос киім мен әшекейлерді

киймеңіз. Шашыңыз бен киімдерді жылжымалы

бөлшектерден алыс ұстаңыз. Бос киімдер,

әшекейлер немесе ұзын шаш жылжымалы бөлшектер

арқылы тартылуы мүмкін.

u Егер шаң шығарып жинау жабдықтарына қосу

құрылғылары берліген болса, онда олар қосулы

болуына және тиісті ретте қолдануына көз

жеткізіңіз. Шаң жинауды пайдалану шаңға

байланысты зияндарды кемейтеді.

u Аспаптарды жиі пайдаланып жақсы білгеннен соң

масайрап кетпей қауіпсіздік принциптерін елемей

отырмаңыз. Абайсыз әрекет секунд ішінде ауыр

жарақаттануға алып келуі мүмкін.

u НАЗАР АУДАРЫҢЫЗ! Энергиямен жабдықтаудың

толықтай не жекелей тоқтатылуы немесе

энергиямен жабдықтауды басқару тізбегінің

ақаулануы салдарынан электр құралының

жұмысында кідіріс пайда болған жағдайда,

бұғатталмағандығына көз жеткізіп (болған

жағдайда) барып, ажыратқышты Выкл. (Өшіру)

қалпына келтіріңіз. Желілік ашаны розеткадан

шығарыңыз немесе алып – салмалы

аккумуляторды ажыратыңыз. Осы әрекет арқылы

бақыланбайтын қайта іске қосылудың алдын аласыз.

Электр құралдарын пайдалану және күту

u Құралды аса көп жүктемеңіз. Жұмысыңыз үшін

жарамды электр құралын пайдаланыңыз. Жарамды

электр құралымен керекті жұмыс аймағында дұрыс әрі

сенімді жұмыс істейсіз.

u Ажыратқышы дұрыс емес электр құралын

пайдаланбаңыз. Қосуға немесе өшіруге болмайтын

электр құралы қауіпті болып, оны жөндеу қажет

u Жабдықтарды реттеу, бөлшектерін алмастыру

немесе электр құралдарын қоймаға қою алдында,

ашаны қуат көзінен ажыратыңыз және/немесе

аккумуляторы алмалы-салмалы болса, оны электр

құралынан алып тастаңыз. Бұл сақтық әрекеті электр

құралдың байқаусыз қосылуына жол бермейді.

u Пайдаланылмайтын электр құралдарды балалар

қолы жетпейтін жайға қойыңыз. Осыларды

білмейтін немесе осы ескертпелерді оқымаған

адамдарға бұл құралды пайдалануға жол бермеңіз.

Тәжірібесіз адамдар қолында электр құралдары қауіпті

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)150 | Қазақ

u Электр құралдарын мен керек-жарақтарын ұқыпты

күтіңіз. Қозғалмалы бөлшектердің кедергісіз

істеуіне және кептеліп қалмауына, бөлшектердің

ақаусыз немесе зақымдалмаған болуына, электр

құралының зақымдалмағанына көз жеткізіңіз.

Зақымдалған бөлшектері бар құралды

пайдаланудан алдын жөндеңіз. Электр

құралдарының дұрыс күтілмеуі жазатайым оқиғаларға

u Кескіш аспаптарды өткір және таза күйде

сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір

кескіш аспаптар аз кептеліп, кесілетін бетке оңай

u Электр құралын, жабдықтарды, алмалы-салмалы

аспаптарды және т.б. осы нұсқауларға сай

пайдаланыңыз. Сонымен жұмыс шарттарымен

орындайтын әрекеттерге назар аударыңыз. Электр

құралдарын арналмаған жұмыстарда пайдалану

u Қолтұтқалар мен қармау беттерін құрғақ, таза және

май мен ластан таза ұстаңыз. Сырғанақ қолтұтқалар

мен қармау беттері күтілмеген жағдайларда сенімді

қолдану мен бақылауға жол бермейді.

Батарея құралын пайдалану және күту

u Тек өндіруші сипаттаған зарядтағышмен қайта

зарядтаңыз. Батарея жинағының бір түріне сай

зарядтағыш басқа батарея жинағымен қолдануда өрт

қауіпіне адып келуі мүмкін.

u Электр құралдарын тек арнайы тағайындалған

батарея жинақтарымен пайдаланыңыз. Кез келген

басқа батарея жинақтарын пайдалану жарақаттану мен

өрт қауіпіне алып келеді.

u Егер батарея жинағы қолдануда болмаса, оны

түйреуіш, тиын, кілт, шеге, бұранда немесе басқа

кіші метал заттардан ұстаңыз, олар бір

терминалдан басқасына байланыс жасауы мүмкін.

Батарея терминалдарын қосу күйік немесе өртке алып

u Дұрыс емес пайдалануда батареядан сұйықтық

ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз,

сумен шайып тастаңыз. Егер сұйықтық көзге тисе

дәрігерге хабарласыңыз. Батареядан шаққан

сұйықтық қозу немесе күйіктерге алып келуі мүмкін.

u Зақымдалған немесе өзгертілген батарея

жинақтарын пайдаланбаңыз. Зақымдалған немесе

өзгертілген батареялар өртке, жарылуға немесе

жарақаттуға алып келуі мүмкін кездейсоқ әрекеттерге

u Батарея жинағын немесе құралын өртке немесе

қатты температураға салдырмаңыз. 130°C жоғары

температураларда жарылыс болуы мүмкін.

u Барлық зарядтау нұсқауларын орындап батарея

жинағын нұсқауларда белгіленген температура

ауқымынан тыс жағдайда зарядтамаңыз. Дұрыс

емес зарядтау немесе белгіленген ауқымнан тыс

температурада зарядтау батареяны зақымдап өрт

қауіпін жоғарылатуы мүмкін.

u Электр құралына маманды жөндеуші тек бірдей

қосалқы бөлшектермен қызмет көрсетуі керек. Бұл

электр құралының қауіпсіздігін сақталуын қамтамасыз

u Зақымдалған батарея жинақтарын ешқашан

пайдаланбаңыз. Батарея жинақтарын тек өндіруші

немесе өкілетті қызмет көрсету жабдықтаушысы

арқылы орындалуы мүмкін.

Жұқа аралар бойынша қауіпсіздік

u Кесетін керек-жарақтан жасырын сымдарға тиюі

мүмкін әрекеттерді жасаған кезде электр құрылғы

оқшауланған ұстау жайынан ұстаңыз. Егер кесуші

аспап істеп тұрған сымға тисе электр құралының метал

бөлшектерін істетіп пайдаланушыны тоқ соғуы мүмкін.

u Дайындаманы тұрақты ретте ұстау үшін бекіту

және тіреу үшін қамыт немесе басқа жолын

пайдаланыңыз. Дайындаманы қолмен немесе денеге

тіреп ұстау оны тұрақты емес қылып бақылау

жоғалуына алып келуі мүмкін.

u Қолыңызды аралау аймағынан қашық ұстаңыз.

Дайындама астына тимеңіз. Ара полотносына тию

жарақаттану қаупін тудырады.

u Электр құралын дайындамаға тек қосулы күйде

апарыңыз. Әйтпесе электр құралы дайындамаға ілініп

кері соғу қаупі пайда болады.

u Аралауда тіреу тақтасының тұрақты тұруына көз

жеткізіңіз. Қисайған ара полотносы сынуы немесе

керу соғуға алып келуі мүмкін.

u Жұмысты аяқтағаннан соң электр құралын өшіріп,

ара полотносы тоқтағаннан соң ғана оны кесіктен

шығарыңыз. Осы арқылы кері соғудан сақтанып,

электр құралының қауіпсіздігін қамтамасыз етесіз.

u Электр құралын жерге қоюдан алдын оның

тоқтауын күтіңіз. Алмалы-салмалы аспап ілініп электр

құрал бақылауының жоғалтуына алып келуі мүмкін.

u Бұзылмаған мінсіз ара полотносын пайдаланыңыз.

Кисайған немесе өтпес ара полотнолары сынуы,

кесікті зақымдауы немесе кері соғуды тудыруы

u Ара полотносын өшіргеннен соң бүйір басу арқылы

тоқтатпаңыз. Ара полотносының бұзылуы, сынуы

немесе керу соғу себебі болуы мүмкін.

u Қажетті іздеу құралдарын пайдаланып

жасырылған сымдарды табыңыз немесе жауапты

жергілікті ұйым өкілдерін шақырыңыз. Электр

сымдарына тию өрт немесе тоқ соғуына алып келуі

мүмкін. Газ құбырын зақымдау жарылысқа алып келуі

мүмкін. Су құбырын зақымдау материалдық зиянға

u Аккумулятор зақымдалған немесе дұрыс

пайдаланылмаған жағдайда, одан бу шығуы

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsҚазақ | 151

мүмкін. Аккумулятор жанып немесе жарылып

қалуы мүмкін. Таза ауа ішке тартыңыз және

шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу

тыныс алу жолдарын тітіркендіруі мүмкін. u Аккумуляторды ашпаңыз. Қысқа тұйықталу қауіпі бар. u Шеге немесе бұрауыш сияқты ұшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы

мүмкін. Бұл қысқа тұйықталуға алып келіп,

аккумулятор жануы, түтін шығаруы, жарылуы немесе

қызып кетуі мүмкін. u Бұл аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы

аккумуляторды қауіпті, артық жүктеуден сақтайсыз.

Аккумуляторды, жылудан, сондай-ақ,

мысалы, үздіксіз күн жарығынан, оттан,

кірден, судан және ылғалдан қорғаңыз.

Жарылыс және қысқа тұйықталу қаупі

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын

және ескертпелерді оқыңыз. Техникалық

қауіпсіздік нұсқаулықтарын және

ескертпелерді сақтамау тоқтың соғуына, өрт

және/немесе ауыр жарақаттануларға алып

Пайдалану нұсқаулығының алғы бөлігінің суреттерін

Тағайындалу бойынша қолдану

Электр құралы қатты тірелген күйде ағаш, пластмасса,

метал, күйіктас тақта және резинада кесіктер мен

ойықтарды аралау үшін арналған. Ол тура және қисық

кесіктерді 45° бұрышта аралау үшін арналған. Ара

полотносы ұсыныстарына назар аударыңыз.

Көрсетілген құрамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар

беттегі электр құралының сипаттамасына сай.

Жұмыс шамының түймесі

Аккумулятор заряды деңгейінің индикаторы

Жүріс санын алдын ала таңдауға арналған

Температураны бақылау/артық жүктемеден

Ара дискісінің бекіткіші

Параллель тіректің бағыттауышы

Сорғыға арналған қаптама

Аспирациялық келте құбыр

Жарылудан сақтайтын пластина

Тұтқа (беті оқшауланған)

Ара дискісін босатуға арналған SDS иінтірегі

Тіреу тақтасының бұрандасы

Алты қырлы дөңбек кілт

Еңіс бұрышының шкаласы

Параллель тіректің реттегіш бұрандасы

Айналмалы кескіштің ортаға келтіру ұштығы

Бейнеленген немесе сипатталған жабдықтар стандартты

жеткізу көлемімен қамтылмайды. Толық жабдықтарды

біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Аккумуляторлық жұқа ара GST12V-70

Макс. кесік тереңдігі

– болатта (қорытпалар) мм 3

Кесік бұрышы (сол/оң

Салмағы EPTA-Procedure

01:2014 құжатына сай

Рұқсат етілген қоршаған орта температурасы

Ұсынылатын зарядтағыш

A) пайдаланған аккумуляторға байланысты

B) <0 °C температураларында қуаты шектелген

Техникалық мәліметтер жинақтағы аккумулятормен жұмыс істеуге

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)152 | Қазақ

Шуыл және діріл туралы ақпарат

EN62841-2-11 бойынша есептелген шуыл

эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген

дыбыстық қысым деңгейі әдетте 75 дБ(A) құрайды. K

дәлсіздігі = 5дБ. Шуыл деңгейі жұмыс барысында

белгіленген шамадан артық болуы мүмкін. Құлақ

Жалпы діріл мәндері a

(үш бағыттың векторлық

қосындысы) және K дәлсіздігі, EN62841-2-11 бойынша

Жоңқа тақтаны ара дискісімен аралау T111C:

Табақ металды ара дискісімен аралау T118A:

Осы нұсқауларда келтірілген діріл деңгейі және шуыл

эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша

өлшенген және оларды электр құралдарын бір-бірімен

салыстыру үшін пайдалануға болады. Олармен алдыңғы

тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр

құралының негізгі жұмыстары үшін берілген. Егер электр

құрал басқа жұмыстар үшін басқа алмалы-салмалы

аспаптар менен немесе жетімсіз күтумен пайдаланылса

дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бұл

бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды

қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін нақты есептеу

үшін құрал өшірілген және қосылған болып

пайдаланылмаған уақыттарды да ескеру қажет. Бұл

дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша

қауіпсіздік шараларын қолдану қажет, мысалы: электр

құралды және алмалы-салмалы аспаптарды күту,

қолдарды ыстық ұстау, жұмыс әдістерін ұйымдыстыру.

Жинау u Аккумуляторды электр құралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету,

т.б.) бастау алдында, сондай-ақ, электр құралды

тасымалдау және сақтау кезінде шығарыңыз.

Қосқыш/өшіргішке кездейсоқ тию жарақаттану қаупін

Аккумуляторды аралау (A суретін қараңыз) u Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау

құралдары сіздің электр құралыңыздың ішінде литий-

иондық аккумулятормен сәйкес.

Нұсқау: аккумулятор ішінара зарядталған күйде

жеткізіледі. Аккумулятордың толық қуатын пайдалану

үшін оны алғаш рет пайдаланудан алдын толық

Литий-иондық аккумуляторды пайдалану мерзімін

қысқартусыз кез келген уақытта зарядтауға болады.

Зарядтау процесін үзу аккумулятордың зақымдалуына

Литий-иондық аккумулятор "Electronic Cell Protection

(ECP)" (электрондық элементтерді қорғау) арқылы терең

заряд жоғалтудан қорғалған. Аккумулятор заряды жоқ

болса электр құралы қорғаныс схемасы арқылы

өшіріледі: алмалы-салмалы аспап басқа қозғалмайды. u Электр құралы автоматты өшкеннен соң қосқыш/ өшіргішті енді басушы болмаңыз. Әйтпесе

аккумулятор зақымдануы мүмкін.

Аккумуляторды (1) шығару үшін босату түймесін (2)

басыңыз және аккумуляторды электр құралынан төмен

тартыңыз. Бұл ретте күш салмаңыз.

Аккумулятордың зарядталу күйі индикаторы

Аккумулятор заряды деңгейінің индикаторындағы(4) үш

жасыл түсті жарық диоды аккумулятордың(1) заряд

деңгейін көрсетеді. Заряд деңгейінің индикаторы іске

қосылған соң 5 секунд ғана жанып тұрады.

Үздіксіз жарық 3× жасыл ≥2/3

Үздіксіз жарық 2× жасыл ≥1/3

Үздіксіз жарық 1× жасыл <1/3

Қосудан соң ешбір жарық диоды жанбаса аккумулятор

ақаулы болып оны алмастыру қажет.

Ара полотносын салу/алмастыру u Алмалы-салмалы аспапты орнату немесе алмастыру кезінде қорғағыш қолғап киіңіз.

Алмалы-салмалы аспаптар өткір болып ұзақ уақыт

пайдаланғанда қызып кетуі мүмкін.

Аралау дискісін таңдау

Ұсынылатын дискілерге шолуды осы пайдалану

нұсқаулығының соңында табуға болады. Тек қана бір

тұтқалы ара полотноларын (T-тұтқа) орнатыңыз. Ара

полотносы қажетті кесіктен ұзын болмауы керек.

Жіңішке кесіктер үшін жіңішке ара полотноларын

Ара полотносын орнату(B суретін қараңыз) u Орнатудан алдын ара полотносы тұтқасын тазалаңыз. Кірленген тұтқаны қатты бекіту мүмкін

Ара полотносын (13) тістерімен кесік бағытында ара

полотносы бекіткішіне (11) тірелгенше жылжытыңыз.

SDS тұтқышы (20) атоматты ретте артқы секреп аралау

дискі бекітіледі. Тұтқышты (20) қолмен артқа баспаңыз,

әйтпесе электр құралы зақымдалады.

Ара полотносын салуда ара полотносының арқасы

бағыттауыш дөңгелектің (10) ойығында жатуына көз

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsҚазақ | 153

u Ара полотносының бекем тұруына көз жеткізіңіз.

Босаң ара полотносы жарақаттауы мүмкін.

Ара полотносын лақтыру(C суретін қараңыз)

u Ара полотносын лақтыруда электр құралын ешбір

адам немесе хайуан лақтырылған ара полотносы

арқылы зақымдалмайтын ретте ұстаңыз.

SDS тұтқышын (20) тиюден қорғау (21) бағытында алға

бұраңыз. Ара полотносы босатылып шығады.

Жылжыма (D суретін қараңыз)

Сезімтал беттерді өңдеуде жылжыманы (17) тіреу

тақтасына (9) орнатып беттің қырылуының алдын

Жылжыманы (17) орнатуда оны тіреу тақтасында (9)

асып арқасында басып тіретіңіз.

Жарылудан сақтайтын пластина (E суретін

Жарылудан сақтайтын пластина (18) (керек-жарақ) ағаш

аралау кезінде үстің беттің жарылып кетуінен сақтай

алады. Жарылудан сақтайтын пластинаны тек

мақұлданған ара дискінің түрлерімен және 0° кесік

бұрышында пайдалану қажет.

Жарылудан сақтайтын пластинаны(18) алдыңғы жақтан

тіреу тақтасына(9) кіргізіңіз.

Жылжыманы (17) пайдалану кезінде жарылудан

сақтайтын пластина (18) тіреу тақтасына (9) емес,

Шаңды және жоңқаларды сору

Қорғасын бояу, кейбір ағаш сорттары, минералдар және

металлдар бар кейбір материалдардың шаңы

денсаулыққа зиянды болуы мүмкін. Шаңға тию және

шаңды жұту пайдаланушыда немесе жанындағы

адамдарда аллергиялық реакцияларды және/немесе

тыныс жолдарының ауруларын тудыруы мүмкін.

Кейбір шаң түрлері, әсіресе емен және шамшат

ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен

(хромат, ағашты қорғау заты) бірге канцерогендер болып

есептеледі. Асбестік материал тек қана мамандар арқылы

– Мүмкіншілігінше осы материал үшін сәйкес келетін

шаңсорғышты пайдаланыңыз.

– Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.

– P2 сүзгі сыныпындағы газқағарды пайдалану

Өңделетін материалдар үшін еліңізде қолданылатын

ұйғарымдарды пайдаланыңыз.

u Жұмыс орнында шаңның жиналмауын

қадағалаңыз. Шаң оңай тұтануы мүмкін.

Қаптама қалпағын (15) электр құралын шаңсоруға қосу

Қаптаманы(15) ұстағыш жанасудан қорғанысқа(21)

кіретіндей электр құралына орнатыңыз.

Қаптаманы(15) шаңсорғышсыз жұмыс істеу және еңістік

кесік жасау үшін алып тастаңыз. Ол үшін қаптаманы алға

қарай жанасудан қорғаныстан(21) тартып алыңыз.

Шаңсорғышты жалғау (F–Gсуреттерінқараңыз)

Аспирациялық келте құбырды(16) тіреу тақтасының(9)

Шаңсорғыш шлангын (22) (керек-жарақ) жоңқаларды

аспирациялық келте құбырға (16) қосыңыз. Сорғыш

шлангын (22) шаңсорғышқа қосыңыз (керек-жарақтар).

Осы нұсқаулықтар ақырында түрлі шаңсорғыштарға қосу

әдістері көрсетілген.

Оптималды шаңсору үшін мүмкіндігінше жарылудан

сақтайтын пластинаны (18) орнатыңыз.

Шаңсорғыш өңделетін материалға сәйкес болуы қажет.

Денсаулыққа зиян, обыр туғызатын немесе құрғақ

шаңдар үшін арнайы шаңсорғышты пайдаланыңыз.

u Аккумуляторды электр құралмен кез келген

жұмыстарды (мысалы, орнату, қызмет көрсету,

т.б.) бастау алдында, сондай-ақ, электр құралды

тасымалдау және сақтау кезінде шығарыңыз.

Қосқыш/өшіргішке кездейсоқ тию жарақаттану қаупін

Үш деңгей бойынша реттелетін тербеліс кесу

жылдамдығын, кесу өнімділігін және кесік суретін

өңделетін материалға оңтайлы түрде бейімдеуге

Реттеу тұтқышымен (8) тербелуді пайдалану кезінде де

0 деңгейі тербеліс жоқ

Ⅰ деңгей кіші тербеліс

Ⅱ деңгей үлкен тербеліс

Әр жұмыс үшін оңтайлы тербеліс басқышы сынақ

тәжірибемен анықтауға болады. Төмендегі ұсыныстарды

– Кесік шеті қанша нәзік және таза болуы керек болса,

тербеліс басқышын сонша кіші реттеңіз немесе

– Жұқа заттектерді (мысалы металды) өңдегенде

тербелісті өшіріңіз.

– Қатты заттектерді өңдегенде (мысалы, болат) кіші

тербелісті реттеңіз.

– Жұмсақ материалдарда және ағашты талшықтар

бағытында аралаған кезде максималдық тербеліспен

жұмыс істеуге болады.

Еңіс бұрышын реттеу (H суретін қараңыз)

Тіреуіш тақта (9) тек 45° дейін еңіс бұрыштары үшін оңға

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)154 | Қазақ

Аспирациялық келте құбырды(16) және жарылудан

сақтайтын пластинаны(18) қиғаш аралау кезінде орнату

– Аспирациялық келте құбырды (16) және жарылудан

сақтайтын пластинаны (18) алып тастаңыз.

– 0° еңіс бұрышында тиісті ойықта шетмойын

– Бұранданы (23) алты қырлы дөңбек кілттің (24)

көмегімен тіреу тақтасы (9) аккумуляторға (1) қарай

жылжығанша босатыңыз. Шетмойынды бағыттауыш

ойық ішіне сырғытыңыз.

– Еңіс бұрышын реттеу үшін тіреу тақтасын (9) шкала

(25) бойынша қажетті күйге қисайтыңыз. Бұрыш

өлшеуіштің көмегімен әр бұрышты 45° шамасына

дейін реттеуге болады.

– Бұранданы (23) қайтадан бұрап бекітіңіз.

Аккумуляторды орнату

Нұсқау: Электр құралыңызға арналмаған аккумуляторды

пайдалану қате жұмыс істеуіне немесе электр құралының

зақымдануына алып келуі мүмкін.

Заряталған аккумуляторды (1) аккумулятор бекіткішіне

ол естіліп тіреліп қатты бұғатталғанша жылжытыңыз.

Жарық диодты жұмыс шамын қосу

Жұмыс шамын(14) қосу немесе өшіру үшін жұмыс

шамының түймесін(3) басыңыз.

u Жұмыс жарығына тікелей қарамаңыз, ол көзді

u Қолтұтқаны жібермей қосқыш/өшіргішті басу

мүмкіндігіне көз жеткізіңіз.

Электр құралын қосу үшін ажыратқышты(7) ауыстырып-

қосқышта "І" көрсетілетіндей алға жылжытыңыз.

Электр құралын өшіру үшін ажыратқышты(7)

ауыстырып-қосқышта "0" көрсетілетіндей артқа

Қайта іске қосылудан қорғаныс

Қайта іске қосылудан қорғаныс қуат берілуі үзілгеннен

кейін электр құралының бақылаусыз іске қосылуына жол

бермейді. Қайта іске қосылудан қорғаныс белсенді

болғанда, температураны бақылау/артық жүктемеден

қорғаныс индикаторы (6) үздіксіз жанып тұрады.

Қайта іске қосу үшін ажыратқышты (7) өшірулі күйіне

келтіріп, электр құралын қайта қосыңыз.

Нұсқау: тым жылдам өшіріп қайта қосу кезінде қайта іске

қосылудан қорғаныс іске қосылып, электр құралы

ажыратқыш (7) қосулы болса да жұмыс істемеуі мүмкін.

Ажыратқышты (7) өшірулі күйіне келтіріп, электр

құралын қайта қосыңыз.

Жүріс санын алдын ала таңдау

Жүріс санын алдын ала таңдауға арналған реттегіш

дөңгелек (5) көмегімен алдын ала таңдауға немесе

жұмыс кезінде өзгертуге болады.

Талап етілетін жүріс санын материал мен жұмыс жасау

жағдайына байланысты болып они тәжірибе арқылы

Ара дискісін дайындамаға орнатуда және пластмасса мен

алюминийді өңдеуде аралау жылдамдығын төмендету

Аз жүрістер санында ұзақ уақыт электр құралды

пайдалану оның қатты қызуын тудыруы мүмкін. Ара

полотносын алып электр құралын салқындату үшін шам.

3минут максималдық жүріс санында істетіңіз.

Температураға байланысты артық жүктеу қорғанысы

Тағайындалуына сәйкес пайдалансаңыз, электр құралы

артық жүктелмейді. Артық жүктелу немесе рұқсат етілген

аккумулятор температурасы аралығы өтілсе айналымдар

саны қысқарып, электр құралы өшеді. Төменделген

айналымдар санында электр құралы аккумулятор рұқсат

етілген температураға жеткеннен соң немесе

төменделген жүктелуде толық айналымдар санымен

жұмыс істейді. Автоматты өшуде электр құралын

автоматты ретте өшіріп, аккумуляторды суытыңыз да,

электр құралын қайта қосыңыз.

Температураны бақылау/артық жүктемеден

Қызыл түсті температураны бақылау/артық жүктемеден

қорғаныс индикаторы (6) аккумуляторды қатты қызып

кетуден және қозғалтқышты артық жүктеме түсуден

қорғауға көмектеседі.

Температураны бақылау/артық жүктемеден қорғаныс

индикаторы (6) үздіксіз қызыл түспен жанып тұрса, бұл

аккумулятор температурасы тым жоғары болғанын

білдіреді және электр құралы автоматты түрде өшіп

Электр құралын өшіріп, жұмысты жалғастырмас бұрын

аккумуляторды суытыңыз.

Температураны бақылау/артық жүктемеден қорғаныс

индикаторы (6) қызыл түспен жыпылықтаса, электр

құралы бұғатталып, автоматты түрде өшіп қалады.

Электр құралын дайындамадан тартып шығарыңыз.

Бұғатталу жойылғаннан кейін электр құралы реттелген

жүріс санымен жұмысын жалғастырады.

Пайдалану нұсқаулары

u Аккумуляторды электр құралмен кез келген

жұмыстарды (мысалы, орнату, қызмет көрсету,

т.б.) бастау алдында, сондай-ақ, электр құралды

тасымалдау және сақтау кезінде шығарыңыз.

Қосқыш/өшіргішке кездейсоқ тию жарақаттану қаупін

u Қылышты ара тұрып қалса электр құралын бірден

u Кіші немесе жұқа дайындамаларды өңдеуде

әрдайым жылжымайтын тіреуішті пайдаланыңыз.

Ағаш, ЖАТ, құрылыс материалдары және т.б. бойынша

аралау алдында ине, бұрандалар және т.с.с. сияқты бөгде

заттардың бар-жоғын тексеріп, қажетінше алып тастаңыз.

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsҚазақ | 155

Батырма аралар (I суретін қараңыз)

u Қол арасымен тек ағаш, гипсокартон т.б. сияқты

жұмсақ материалдарды өңдеуге болады!

Қол ара үшін тек қысқа ара полотноларын пайдаланыңыз.

Жұқа ара 0° еңіс бұрышымен мүмкін болады.

Электр құралын тіреуіш тақтаның (9) арқа шетімен

дайындамаға ара дискісін (13) дайындамаға тигізбей

қойыңыз да қосыңыз. Жүріс басқаруы бар электр

құралдарда максималды жүріс санын таңдаңыз. Электр

құралын қатты дайындамаға басып ара полотносын

ақырын дайындамаға кіргізіңіз.

Тіреу тақтасы (9) толық бетімен дайындамада жатқанда

қажетті аралау сызығымен аралаңыз.

Айналатын кескіші бар параллель тірек (керек-жарақ)

Параллельді тіреуіш айналатын кескішпен (27) (керек-

жарақ) жұмыс істеу үшін дайындаманың қалыңдығы

максималдық 30мм болуы тиіс.

Параллельді кесіктер (J суретін қараңыз): Құлақты

бұранданы (26) босатып параллельді тірек шкаласын

тіреу тақтасының (12) бағыттауышында жылжытыңыз.

Кесік енін шкала мәні ретінде тіреу тақтасының ішкі

қырына реттеңіз. Орнату бұрандасын (26) бекітіңіз.

Диск кесіктері (K суретін қараңыз): аралайтын диск кесік

сызығында аралау полотносы үшін жетерлік тесік

бұрғылаңыз. Ара полотносы кесік сызығына дәр тұруы

үшін тесікті фреза немесе егеумен өңдеңіз.

Орнату бұрандасын (26) бағыттайтын планканың басқа

жағына орнатыңыз. Бағыттайтын планканың шкаласын

тіреу тақтасының бағыттауышына (12) жылжытыңыз.

Дайындаманың араланатын кесігінің ортасында тесік

бұрғылаңыз. Ортаға дәлдеу ұшын (28) бағыттайтын

планканың ішкі тесігінен бұрғыланған тесікке салыңыз.

Радиусты шкала мәні ретінде тіреу тақтасының ішкі

қырына салыңыз. Орнату бұрандасын (26) бекітіңіз.

Суыту/майлау құралдары

Металды аралауда қызып кетуі себебінен кесік

сызығында суыту немесе майлау құралын сүру керек.

Аккумуляторды оңтайлы пайдалану туралы

Аккумуляторды сұйықтықтардан және ылғалдан

Аккумуляторды тек –20°C...50°C температура

ауқымында сақтаңыз. Аккумуляторды жазда көлікте

Аккумулятордың желдету тесігін жұмсақ, таза және

құрғақ қылшақпен мұқият тазалаңыз.

Пайдалану мерзімінің айтарлықтай қысқаруы

аккумулятордың ескіргенін және ауыстыру керектігін

Қоқыстарды қайта өңдеу туралы нұсқауларды

Техникалық күтім және қызмет

Қызмет көрсету және тазалау

u Аккумуляторды электр құралмен кез келген

жұмыстарды (мысалы, орнату, қызмет көрсету,

т.б.) бастау алдында, сондай-ақ, электр құралды

тасымалдау және сақтау кезінде шығарыңыз.

Қосқыш/өшіргішке кездейсоқ тию жарақаттану қаупін

u Жақсы әрі сенімді жұмыс істеу үшін электр құралы

мен желдеткіш тесікті таза ұстаңыз.

Ара полотносының бекіткішін жүйелі түрде тазалаңыз. Ол

үшін ара полотносын электр құралынан алып электр

құралын тегіс жерге жай қағыңыз.

Электр құралының қатты ластануы жұмыс ақаулықтарына

алып келуі мүмкін. Сол үшін қатты шаң жасалатын

материалдарды төменнен баспен араламаңыз.

Егер шаң түсу бітеліп қалса, электр құарлын өшіріп

шаңсоруды шешіп шаң және жоңқаларды алып қойыңыз.

Бағыттауыш дөңгелекті (10) кейде бір тамшы маймен

Бағыттауыш роликті(10) жүйелі түрде тексеріп тұрыңыз.

Тозған бөлшекті Bosch қызмет көрсету орталығында

Тұтынушыға қызмет көрсету және пайдалану

Қызмет көрсету шеберханасы өнімді жөндеу және күту,

сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап

береді. Жарылу сызбалары мен қосалқы бөлшектер

туралы мәліметтерді төмендегі мекенжайда табасыз:

Bosch бағдарламасы кеңес тобы біздің өнімдер және

олардың керек-жарақтары туралы сұрақтарыңызға жауап

Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру

кезінде міндетті түрде өнімдің зауыттық тақтайшасындағы

10-санды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен

электр құралын жөндеу және кепілді қызмет көрсету

барлық мемлекеттер аумағында тек “Роберт Бош”

фирмалық немесе авторизацияланған қызмет көрсету

орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен

әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға

зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және

тарату әкімшілік және қылмыстық тәртіп бойынша

Тұтынушыларға кеңес беру және шағымдарды қабылдау

“Роберт Бош” (Robert Bosch) ЖШС

Қазақстан Республикасы

Муратбаев к., 180 үй

“Гермес” БО, 7 қабат

E-Mail: ptka@bosch.com

Сервистік қызмет көрсету орталықтары мен қабылдау

пунктерінің мекен-жайы туралы толық және өзекті

ақпаратты Сіз: www.bosch-professional.kz ресми сайттан

Бұл литий-иондық аккумуляторлар қауіпті тауарларға

қойылатын талаптарға сай болуы керек. Пайдаланушы

аккумуляторларды көшеде қосымша құжаттарсыз

Үшінші тұлғалар (мысалы, әуе көлігі немесе жіберу)

орамаға және маркаларға қойылатын арнайы талаптарды

сақтау керек. Жіберуге дайындау кезінде қауіпті жүктерді

тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана

жіберіңіз. Ашық түйіспелерді желімдеңіз және

аккумуляторды орамада қозғалмайтындай ораңыз. Қажет

болса, қосымша ұлттық ережелерді сақтаңыз.

Электр құралдарды, аккумуляторларды,

керек-жарақтарды және орау

материалдарын экологиялық тұрғыдан

дұрыс утилизациялауға тапсыру керек.

Электр құралдарды және

аккумуляторларды/батареяларды үй

қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропа 2012/19/EU ережесі бойынша жарамсыз электр

құралдары және Еуропа 2006/66/EC ережесі бойынша

зақымдалған немесе ескі аккумулятор/батареялар бөлек

жиналып кәдеге жаратылуы қажет.

Аккумуляторлар/батареялар:

Тасымалдау бөліміндегі нұсқауларды орындаңыз

(қараңыз „Тасымалдау“, Бет156).

ЕО сәйкестік мағлұмдамасы

Өз жауапкершілікпен біз аталған өнімдер төменде жзылған

директикалар мен жарлықтардың тиісті қағидаларына сәйкестігін және

төмендегі нормаларға сай екенін білдіреміз.

Техникалық құжаттар: *
