Bendrosios saugos nuorodos dirbantiems su

elektriniais įrankiais

ĮSPĖJIMAS Perskaitykite visus su šiuo elektri-

niu įrankiu pateikiamus saugos

įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir speci-

fikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų,

galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti

arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir

ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įra-

nkis“ apibūdina įrankius, maitinamus iš elektros tinklo (su

maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo

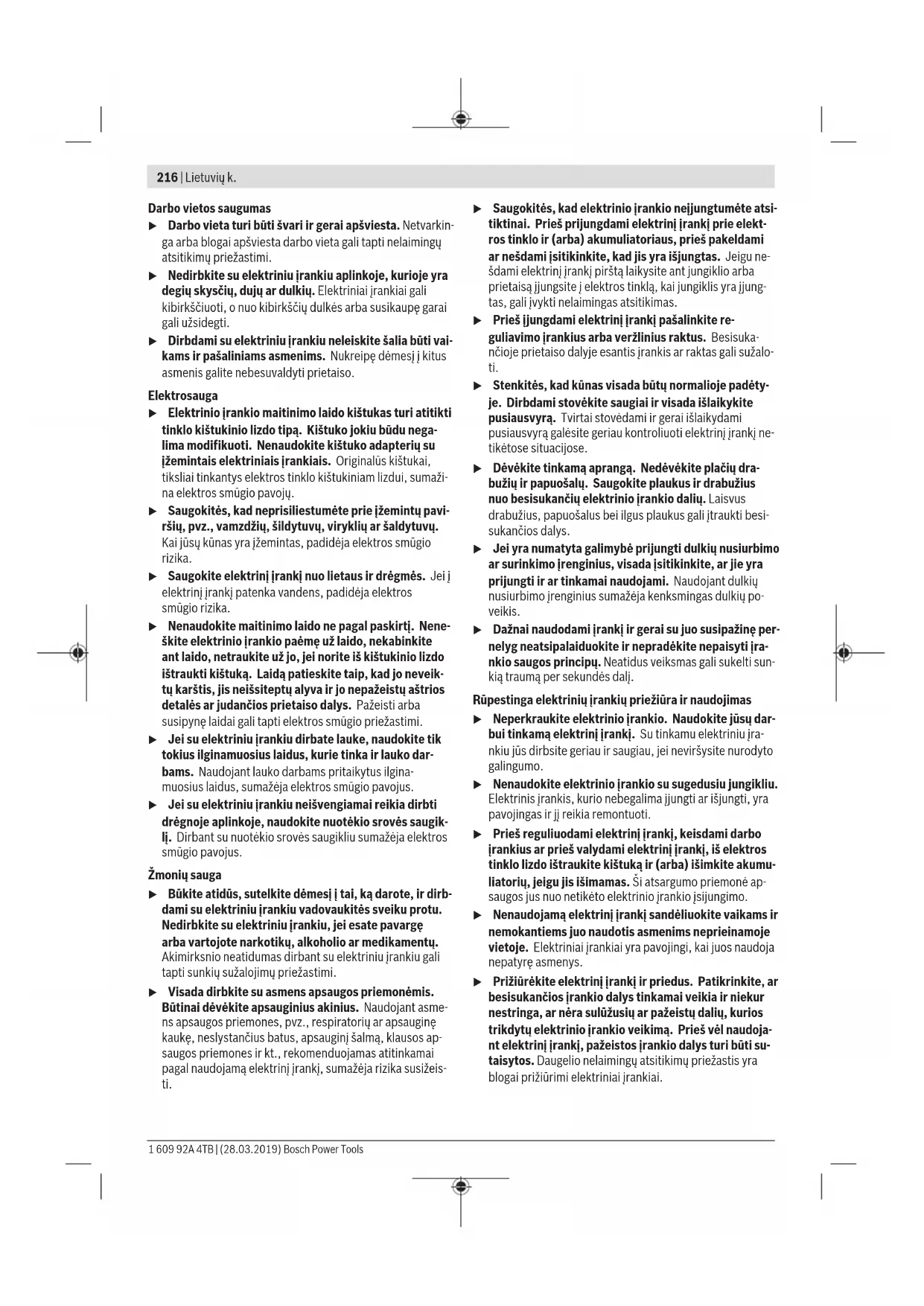

laido). Bosch Power Tools 1 609 92A 4TB | (28.03.2019)216 | Lietuvių k.

Darbo vietos saugumas

u Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin-

ga arba blogai apšviesta darbo vieta gali tapti nelaimingų

atsitikimų priežastimi.

u Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra

degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai

u Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-

kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus

asmenis galite nebesuvaldyti prietaiso.

u Elektrinio įrankio maitinimo laido kištukas turi atitikti

tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega-

lima modifikuoti. Nenaudokite kištuko adapterių su

įžemintais elektriniais įrankiais. Originalūs kištukai,

tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumaži-

na elektros smūgio pavojų.

u Saugokitės, kad neprisiliestumėte prie įžemintų pavi-

ršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų.

Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio

u Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į

elektrinį įrankį patenka vandens, padidėja elektros

u Nenaudokite maitinimo laido ne pagal paskirtį. Nene-

škite elektrinio įrankio paėmę už laido, nekabinkite

ant laido, netraukite už jo, jei norite iš kištukinio lizdo

ištraukti kištuką. Laidą patieskite taip, kadjo neveik-

tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios

detalės ar judančios prietaiso dalys. Pažeisti arba

susipynę laidai gali tapti elektros smūgio priežastimi.

u Jei su elektriniu įrankiu dirbate lauke, naudokite tik

tokius ilginamuosius laidus, kurie tinka ir lauko dar-

bams. Naudojant lauko darbams pritaikytus ilgina-

muosius laidus, sumažėja elektros smūgio pavojus.

u Jei su elektriniu įrankiu neišvengiamai reikia dirbti

drėgnoje aplinkoje, naudokite nuotėkio srovės saugik-

lį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros

u Būkite atidūs, sutelkite dėmesį į tai, kądarote, ir dirb-

dami su elektriniu įrankiu vadovaukitės sveiku protu.

Nedirbkite su elektriniu įrankiu, jei esate pavargę

arba vartojote narkotikų, alkoholio ar medikamentų.

Akimirksnio neatidumas dirbant su elektriniu įrankiu gali

tapti sunkių sužalojimų priežastimi.

u Visada dirbkite su asmens apsaugos priemonėmis.

Būtinai dėvėkite apsauginius akinius. Naudojant asme-

ns apsaugos priemones, pvz., respiratorių ar apsauginę

kaukę, neslystančius batus, apsauginį šalmą, klausos ap-

saugos priemones ir kt., rekomenduojamas atitinkamai

pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis-

u Saugokitės, kad elektrinio įrankio neįjungtumėte atsi-

tiktinai. Prieš prijungdami elektrinį įrankį prie elekt-

ros tinklo ir (arba) akumuliatoriaus, prieš pakeldami

ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu ne-

šdami elektrinį įrankį pirštą laikysite ant jungiklio arba

prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjung-

tas, gali įvykti nelaimingas atsitikimas.

u Prieš įjungdami elektrinį įrankį pašalinkite re-

guliavimo įrankius arba veržlinius raktus. Besisuka-

nčioje prietaiso dalyje esantis įrankis ar raktas gali sužalo-

u Stenkitės, kad kūnas visada būtų normalioje padėty-

je. Dirbdami stovėkite saugiai ir visada išlaikykite

pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami

pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį ne-

tikėtose situacijose.

u Dėvėkite tinkamą aprangą. Nedėvėkite plačių dra-

bužių ir papuošalų. Saugokite plaukus ir drabužius

nuo besisukančių elektrinio įrankio dalių. Laisvus

drabužius, papuošalus bei ilgus plaukus gali įtraukti besi-

u Jei yra numatyta galimybė prijungti dulkių nusiurbimo

ar surinkimo įrenginius, visada įsitikinkite, ar jie yra

prijungti ir ar tinkamai naudojami. Naudojant dulkių

nusiurbimo įrenginius sumažėja kenksmingas dulkių po-

u Dažnai naudodami įrankį ir gerai su juo susipažinę per-

nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra-

nkio saugos principų. Neatidus veiksmas gali sukelti sun-

kią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

u Neperkraukite elektrinio įrankio. Naudokite jūsų dar-

bui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra-

nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto

u Nenaudokite elektrinio įrankio su sugedusiu jungikliu.

Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

u Prieš reguliuodami elektrinį įrankį, keisdami darbo

įrankius ar prieš valydami elektrinį įrankį, iš elektros

tinklo lizdo ištraukite kištuką ir (arba) išimkite akumu-

liatorių, jeigu jis išimamas. Ši atsargumo priemonė ap-

saugos jus nuo netikėto elektrinio įrankio įsijungimo.

u Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims neprieinamoje

vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja

u Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar

besisukančios įrankio dalys tinkamai veikia ir niekur

nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios

trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja-

nt elektrinį įrankį, pažeistos įrankio dalys turi būti su-

taisytos. Daugelio nelaimingų atsitikimų priežastis yra

blogai prižiūrimi elektriniai įrankiai.

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsLietuvių k. | 217

u Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa, juos lengviau valdyti.

u Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.

t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir

atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo-

jant elektrinius įrankius ne pagal paskirtį, gali susidaryti

pavojingos situacijos.

u Rankenos ir suėmimo paviršiai turi būti sausi, švarūs,

ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir

suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti

įrankio netikėtose situacijose.

Rūpestinga akumuliatorinių įrankių priežiūra ir

u Akumuliatoriui įkrauti naudokite tik tuos kroviklius,

kuriuos rekomenduoja gamintojas. Naudojant kitokio

tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus.

u Su elektriniu įrankiu galima naudoti tik jam skirtą aku-

muliatorių. Naudojant kitokius akumuliatorius iškyla su-

sižalojimo ir gaisro pavojus.

u Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar

kitokių metalinių daiktų arti ištraukto iš prietaiso aku-

muliatoriaus kontaktų. Trumpai sujungus akumuliato-

riaus kontaktus galima nusideginti ar sukelti gaisrą.

u Netinkamai naudojant akumuliatorių, iš jo gali ištekėti

skystis; venkite kontakto su šiuo skysčiu. Jei skysčio

pateko ant odos, nuplaukite jį vandeniu. Jei skysčio

pateko į akis, nedelsdami kreipkitės į gydytoją. Aku-

muliatoriaus skystis gali sudirginti ar nudeginti odą.

u Nenaudokite pažeisto arba perdaryto akumuliatoriaus

arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali

veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau-

u Saugokite akumuliatorių ir įrankį nuo ugnies ir

aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei

130 °C temperatūrą, jis gali sprogti.

u Vykdykite visas įkrovimo instrukcijas ir nekraukite

akumuliatoriaus arba įrankio temperatūroje, neati-

tinkančioje instrukcijose nurodyto temperatūros

diapazono ribų. Netinkamai kraunant arba jeigu tempera-

tūra neatitinka nurodyto diapazono ribų, gali sugesti aku-

muliatorius ir kilti gaisras.

u Elektrinį įrankį turi remontuoti tik kvalifikuoti specia-

listai ir naudoti tik originalias atsargines dalis. Taip ga-

lima garantuoti, jog elektrinis įrankis išliks saugus naudo-

u Niekada neatlikite pažeisto akumuliatoriaus techninės

priežiūros. Akumuliatorių techninę priežiūrą turi atlikti

tik gamintojas arba įgaliotasis techninės priežiūros at-

Saugos nuorodos dirbantiems su siaurapjūkliais

u Jei atliekate darbus, kurių metu darbo įrankis gali

kliudyti paslėptus elektros laidus, elektrinį įrankį lai-

kykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo

teka elektros srovė, metalinėse prietaiso dalyse gali atsi-

rasti įtampa ir trenkti elektros smūgis.

u Spaustuvais ar kitokiu įrenginiu įtvirtinkite ir užfik-

suokite ruošinį ant stabilaus pagrindo. Laikydami ruoši-

nį ranka arba prispaudę jį prie kūno, jis bus nestabilioje

padėtyje, dėl ko galite prarasti kontrolę.

u Nelaikykite rankų arti pjovimo zonos. Nekiškite rankų

po ruošiniu. Dėl kontakto su pjūkleliu kyla pavojus susi-

u Elektrinį įrankį visuomet pirmiausia įjunkite ir tik po

to priglauskite prie apdorojamo ruošinio. Jei įrankis įs-

tringa ruošinyje, atsiranda atatrankos pavojus.

u Stebėkite, kad atraminė plokštė pjaunant visada būtų

gerai prigludusi. Pakreipus pjūklelį, jis gali nulūžti arba

u Baigę darbą prietaisą išjunkite ir pjūklelį ištraukite iš

ruošinio tik tuomet, kai jis visiškai sustos. Taip išveng-

site atatrankos pavojaus ir galėsite saugiai padėti prie-

u Prieš padėdami elektrinį įrankį būtinai palaukite, kol

visiškai sustos jo judančios dalys. Darbo įrankis gali įs-

trigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektri-

u Naudokite tik nepažeistus, nepriekaištingos būklės

pjūklelius. Sulinkę ar atšipę pjūkleliai gali netinkamai

pjauti, lūžti ar sukelti atatranką.

u Išjungus prietaisą, pjūklelio negalima stabdyti jį šonu

spaudžiant prie ruošinio. Taip galite sugadinti arba su-

laužyti pjūklelį arba sukelti atatranką.

u Prieš pradėdami darbą, tinkamais ieškikliais patikrin-

kite, ar po norimais apdirbti paviršiais nėra pravestų

elektros laidų, dujų ar vandentiekio vamzdžių; jei abe-

jojate, galite pasikviesti į pagalbą vietinius komunali-

nių paslaugų teikėjus. Kontaktas su elektros laidais gali

sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujot-

iekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio

vamzdį galima pridaryti daugybę nuostolių.

u Pažeidus akumuliatorių ar netinkamai jį naudojant, ga-

li išsiveržti garų. Akumuliatorius gali užsidegti arba

sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės

į gydytoją. Šie garai gali sudirginti kvėpavimo takus.

u Neardykite akumuliatoriaus. Galimas trumpojo sujungi-

u Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė

jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis

trumpasis jungimas ir akumuliatorius gali sudegti, pradėti

rūkti, sprogti ar perkaisti.

u Akumuliatorių naudokite tik su gamintojo gaminiais.

Tik taip apsaugosite akumuliatorių nuo pavojingos per di-

Saugokite akumuliatorių nuo karščio, pvz.,

taip pat ir nuo ilgalaikio saulės spindulių po-

veikio, ugnies, nešvarumų, vandens ir drėg-

mės. Iškyla sprogimo ir trumpojo jungimo pavo-

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)218 | Lietuvių k.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir

reikalavimus. Nesilaikant saugos nuorodų ir

reikalavimų gali trenkti elektros smūgis, kilti

gaisras, galima smarkiai susižaloti ir sužaloti

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji-

mo instrukcijos dalyje.

Elektrinio įrankio paskirtis

Elektrinis įrankis skirtas stabiliai įtvirtintoms medinėms, pla-

stikinėms, metalinėms, keraminėms ir guminėms detalėms

pjauti. Įrankis skirtas tiesiems ir figūriniams pjūviams, kai

45° kampu. Būtina naudoti rekomenduojamus pjūklelius.

Pavaizduoti įrankio elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios

instrukcijos puslapiuose pateiktuose paveikslėliuose.

Akumuliatoriaus atblokavimo klavišas

Darbinės lemputės mygtukas

Akumuliatoriaus įkrovos būklės indikatorius

Išankstinio judesių skaičiaus nustatymo ratukas

Temperatūros kontrolės indikatorius/apsauga nuo

Švytavimo amplitudės nustatymo svirtis

Kreipiamosios lygiagrečiajai atramai

Apsauga nuo paviršiaus išdraskymo

Rankena (izoliuotas rankenos paviršius)

SDS svirtelė pjūkleliui atblokuoti

Apsauga nuo prisilietimo

Atraminės plokštės varžtas

Šešiabriaunis raktas

Pjovimo kampo nustatymo skalė

Lygiagrečiosios atramos fiksavimo varžtas

Lygiagrečioji atrama su apskritimo pjovimo įtaisu

Apskritimo pjovimo įtaiso centravimo smaigalys

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp-

lektą neįeina. Visą papildomą įrangą rasite mūsų papildo-

mos įrangos programoje.

Nominalioji įtampa V= 12

Tuščiosios eigos judesių

Leidžiamoji aplinkos temperatūra

ir sandėliuojant °C −20…+50

Rekomenduojami krovikliai GAL 12...

A) priklausomai nuo naudojamo akumuliatoriaus

B) ribota galia, esant temperatūrai <0 °C Techniniai duomenys nustatyti su tiekiamame komplekte esančiais

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagalEN62841-2-11.

Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis

tipiniu atveju yra75dB(A). Paklaida K=5dB. Triukšmo lygis

darbo metu nurodytas vertes gali viršyti. Dirbkite su

klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto-

rius) ir paklaida K nustatyta pagalEN62841-2-11:

Drožlių plokštės pjovimas pjūkleliu T111C:

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi-

ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir

juos galima naudoti elektriniams įrankiams palyginti. Jie taip

pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi

pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei-

gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito-

kiais darbo įrankiais arba jeigu jis nepakankamai techniškai

prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki-

sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo

laikotarpį gali žymiai padidėti.

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsLietuvių k. | 219

Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam

tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis

įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-

jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą

darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite

papildomas apsaugos priemones, pvz.: elektrinių ir darbo

įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga-

u Prieš atliekant bet kokius elektrinio įrankio priežiūros

darbus (atliekant techninę priežiūrą ar keičiant įrankį

ir t. t.), o taip pat elektrinį įrankį transportuojant ir

sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nuspaudę įjun-

gimo-išjungimo jungiklį.

Akumuliatoriaus įkrovimas (žr. A pav.)

u Naudokite tik techninių duomenų skyriuje nurodytus

kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt-

riniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: akumuliatorius pristatomas iš dalies įkrautas. Kad

akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą aku-

muliatorių kroviklyje visiškai įkraukite.

Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavi-

mo trukmė dėl to nesutrumpėja. Krovimo proceso nutrauki-

mas akumuliatoriui nekenkia.

Celių apsaugos sistema „Electronic Cell Protection (ECP)“

saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku-

muliatorius išsikrauna, apsauginis išjungiklis išjungia elektri-

nį įrankį, ir darbo įrankis nebesisuka.

u Jeigu elektrinis įrankis išsijungė automatiškai, neban-

dykite vėl spausti įjungimo-išjungimo jungiklio. Taip

galite sugadinti ličio jonų akumuliatorių.

Norėdami išimti akumuliatorių(1), paspauskite atblokavimo

klavišą(2)ir išimkite akumuliatorių iš elektrinio įrankio

traukdami jį žemyn. Traukdami nenaudokite jėgos.

Akumuliatoriaus įkrovos būklės indikatorius

Trys žali akumuliatoriaus įkrovos būklės indikatoriai(4)rodo

akumuliatoriaus(1)įkrovos būklę. Įkrovos būklės indikato-

rius, įjungus įrankį, šviečia tik 5s.

Šviečia nuolat 3 x žali ≥2/3

Šviečia nuolat 2 x žali ≥1/3

Dega nuolat 1 x žalias < 1/3

Mirksi 1 x žalias Atsarga

Mirksi 3 x žalias išsikrovęs

Jei įrankį įjungus nešviečia nei vienas šviesadiodis indikato-

rius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeis-

Pjūklelio įdėjimas ir keitimas

u Montuodami ar keisdami darbo įrankį mūvėkite apsau-

gines pirštines. Darbo įrankiai yra aštrūs ir po ilgesnio

naudojimo gali įkaisti.

Pjūklelio pasirinkimas

Rekomenduojamų pjūklelių apžvalgą rasite šios instrukcijos

gale. Naudokite tik pjūklelius su vienu kumšteliu (T koteliu).

Pjūklelis neturi būti ilgesnis nei reikia numatytam pjūviui at-

Mažo spindulio kreivėms pjauti naudokite siaurą pjūklelį.

Pjūklelio įdėjimas (žr. B pav.)

u Prieš įstatydami pjūklelį, nuvalykite jo kotą. Nešvaraus

pjūklelio koto negalima saugiai įtvirtinti.

Stumkite pjūklelį (13), dantis nukreipę pjovimo kryptimi, į

pjūklelio įtvarą (11), kol įsistatys. SDS svirtelė (20) automa-

tiškai atšoka atgal, ir pjūklelis užblokuojamas. Nespauskite

svirtelės (20) ranka atgal, priešingu atveju galite pažeisti

Įtvirtindami pjūklelį atkreipkite dėmesį į tai, kad pjūklelio nu-

garėlė turi atsidurti kreipiamojo ritinėlio(10) griovelyje.

u Patikrinkite, ar pjūklelis įtvirtintas patikimai. Netvirtai

įstatytas pjūklelis gali iškristi ir sužaloti.

Pjūklelio išėmimas (žr. C pav.)

u Išimdami pjūklelį laikykite prietaisą taip, kad iššokda-

mas pjūklelis nesužeistų žmonių ar gyvūnų.

Sukite SDS svirtelę (20) iki atramos apsaugos nuo prisilieti-

mo (21) kryptimi pirmyn. Pjūklelis atlaisvinamas ir išmeta-

Slydimo padas (žr.Dpav.)

Norėdami apdirbti jautrius paviršius, kad išvengtumėte pavi-

ršiaus įdrėskimų, slydimo padą (17) galite uždėti ant at-

raminės plokštės (9).

Norėdami uždėti slydimo padą (17) užkabinkite jį priekyje

ant atraminės plokštės (9), užpakalyje paspauskite aukštyn

ir leiskite jam įsistatyti.

Apsauga nuo paviršiaus išdraskymo (žr.Epav.)

Apsauga nuo paviršiaus išdraskymo (18) (papildoma įranga)

pjaunant medieną saugo paviršių nuo išdraskymo. Apsaugą

nuo paviršiaus išdraskymo galima naudoti tik su tam tikro ti-

po pjūkleliais ir tik pjaunant 0° kampu.

Apsaugą nuo paviršiaus išdraskymo(18)stumkite iš priekio į

atraminę plokštę(9).

Naudojant slydimo padą(17), apsauga nuo paviršiaus išdra-

skymo(18)įstatoma ne į atraminę plokštę(9), bet į slydimo

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos,

mineralų ir metalų dulkės gali būti kenksmingos sveikatai.

Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su

dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat

jie gali susirgti kvėpavimo takų ligomis.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)220 | Lietuvių k.

Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios,

o ypač, kai mediena yra apdorota specialiomis medienos

priežiūros priemonėmis (chromatu, medienos apsaugos

priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama

apdoroti tik specialistams.

– Jei yra galimybė, naudokite apdirbamai medžiagai tinka-

nčią dulkių nusiurbimo įrangą.

– Pasirūpinkite geru darbo vietos vėdinimu.

– Rekomenduojama dėvėti kvėpavimo takų apsauginę

kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžia-

goms taikomų taisyklių.

u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul-

kės lengvai užsidega.

Prieš prijungdami prie elektrinio įrankio dulkių nusiurbimo

įrenginį, sumontuokite nusiurbimo gaubtą (15).

Uždėkite nusiurbimo gaubtą (15) ant elektrinio įrankio taip,

kad įsistatytų ant apsaugos nuo prisilietimo(21)esantis lai-

Dirbdami be dulkių nusiurbimo įrangos bei pjaudami kampu,

gaubtą(15)nuimkite. Atsargiai nuimkite gaubtą nuo apsau-

gos nuo prisilietimo(21) traukdami jį į priekį.

Dulkių nusiurbimo įrangos prijungimas (žr.F–Gpav.)

Nusiurbimo atvamzdį(16)įstatykite į išpjovą atraminėje plo-

Nusiurbimo žarną (22) (papildoma įranga) įstatykite į nu-

siurbimo atvamzdį (16). Nusiurbimo žarną (22) sujunkite su

dulkių siurbliu (papildoma įranga).

Apžvalgą, kaip prijungti prie įvairių dulkių siurblių, rasite šios

Norėdami užtikrinti optimalų nusiurbimą, jei galite, įstatykite

apsaugą nuo paviršiaus išdraskymo (18).

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pju-

venoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms

dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

u Prieš atliekant bet kokius elektrinio įrankio priežiūros

darbus (atliekant techninę priežiūrą ar keičiant įrankį

ir t. t.), o taip pat elektrinį įrankį transportuojant ir

sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nuspaudę įjun-

gimo-išjungimo jungiklį.

Švytuoklinio judesio nustatymas

Trimis pakopomis nustatomas švytuoklinis judesys leidžia

optimaliai pritaikyti pjovimo greitį, pjovimo našumą ir pjūvio

pobūdį pjaunamai medžiagai.

Nustatymo svirtimi (8) švytavimo amplitudę galite nustatyti

net ir prietaisui veikiant.

0pakopa švytavimas išjungtas

Ⅰpakopa švytavimas nedidele amplitude

Ⅱpakopa švytavimas didele amplitude

Optimalų švytavimo laipsnį konkrečiu atveju rekomenduo-

tina nustatyti praktiniais bandymais. Nustatant reiktų laikytis

– Nustatykite kuo mažesnę švytavimo amplitudę arba visai

jį išjunkite, jeigu norite, kad pjūvio kraštai būtų lygūs ir

– Dirbdami su plonais ruošiniais, pvz., su lakštiniu plienu,

švytavimą išjunkite.

– Dirbdami su kietais ruošiniais (pvz., su plienu), pasirin-

kite nedidelės amplitudės švytavimą.

– Dirbdami su minkštais ruošiniais ir atlikdami pjūvius

pluošto kryptimi nustatykite didžiausią švytavimo ampli-

Pjovimo kampo nustatymas (žr.Hpav.)

Atraminę plokštę (9) galima naudoti atliekant įstrižus pjūvius

iki 45° kampu, palenkus į dešinę arba į kairę.

Atliekant įstrižus pjūvius, negalima naudoti nusiurbimo at-

vamzdžio(16)ir apsaugos nuo paviršiaus išdraskymo(18).

– Nuimkite nusiurbimo atvamzdį(16)ir apsaugą nuo pavi-

ršiaus išdraskymo(18).

– Kai įstrižo pjūvio kampas 0°, snapelis yra atitinkamoje

– Atsukite varžtą(23)šešiabriauniu raktu(24)tiek, kad at-

raminę plokštę(9)būtų galima pastumti akumuliato-

riaus(1)kryptimi. Snapelis turi slysti kreipiamuoju grio-

– Norėdami nustatyti įstrižo pjūvio kampą, atraminę plo-

kštę(9)pagal skalę(25)lenkite į pageidaujamą padėtį.

Kampamačiu galima nustatyti bet kokį kampą iki 45°.

– Vėl tvirtai priveržkite varžtą(23).

Akumuliatoriaus įdėjimas

Nuoroda: Naudojant elektriniam įrankiui netinkamus akumu-

liatorius, elektrinis įrankis gali pradėti netinkamai veikti arba

gali būti pažeistas.

Įkrautą akumuliatorių (1) stumkite į akumuliatoriaus įtvarą,

kol pajusite, kad įsistatė ir saugiai užsifiksavo.

Šviesadiodės darbinės lemputės įjungimas

Norėdami įjungti ar išjungti darbinę lemputę(14), paspaus-

kite darbinės lemputės mygtuką(3).

u Nežiūrėkite tiesiogiai į darbinės lemputės šviesą, nes

Įjungimas ir išjungimas

u Įsitikinkite, kad galite paspausti įjungimo-išjungimo

jungiklį nepaleisdami rankenos.

Norėdami elektrinį įrankį įjungti, įjungimo-išjungimo jungik-

lį(7) pastumkite į priekį, kad ant jungiklio matytųsi„I“.

Norėdami elektrinį įrankį išjungti, įjungimo-išjungimo jungik-

lį(7)pastumkite atgal, kad ant jungiklio matytųsi„0“.

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsLietuvių k. | 221

Apsauga nuo pakartotinio įsijungimo

Jei dirbant nutraukiamas srovės tiekimas, apsauga nuo pa-

kartotinio įjungimo neleidžia elektriniam įrankiui nekontro-

liuotai įsijungti. Kol yra suaktyvinta apsauga nuo pakartotinio

įjungimo, nuolat mirksi temperatūros kontrolinio įtaiso / ap-

saugos nuo perkrovos indikatorius(6).

Norėdami iš naujo įjungti, įjungimo-išjungimo jungik-

lį(7)nustatykite į padėtį išjungta ir dar kartą įjunkite elektri-

Nuoroda: gali būti, kad išjungus ir vėl greitai įjungus suveiks

apsauga nuo pakartotinio įsijungimo ir elektrinis įrankis pa-

spaudus įjungimo-išjungimo jungiklį(7) neveiks. Įjungimo-iš-

jungimo jungiklį(7)nustatykite į padėtį „išjungta“ ir dar kartą

įjunkite elektrinį įrankį.

Judesių skaičiaus išankstinis nustatymas

Judesių skaičiaus reguliavimo ratuku (5) galite iš anksto

nustatyti judesių skaičių ir jį keisti elektriniam įrankiui vei-

Reikiamas pjovimo judesių skaičius priklauso nuo ruošinio ir

darbo pobūdžio, jis optimaliai nustatomas bandymų būdu.

Pradedant pjauti, kuomet pjūklelis priglaudžiamas prie ruoši-

nio, arba pjaunant plastiką ir aliuminį, rekomenduojama nau-

doti mažesnį pjūklelio judesių skaičių.

Ilgiau dirbant mažu judesių skaičiumi elektrinis įrankis gali la-

bai įkaisti. Pjūklelį išimkite ir, kad elektrinis prietaisas atvės-

tų, apie 3min leiskite jam veikti didžiausiu judesių skaičiumi.

Su temperatūros pokyčiu susijusi apsauga nuo perkrovos

Jei elektrinis įrankis naudojamas pagal paskirtį, jis nebus vei-

kiamas perkrovos. Jei įrankis veikiamas perkrovos arba tem-

peratūra yra už leistinos akumuliatoriaus temperatūros ribų,

bus sumažinamas sūkių skaičius arba elektrinis įrankis išsi-

jungs. Sumažėjus sūkių skaičiui, elektrinis įrankis didesniu

sūkių skaičiumi pradės veikti tik tada, kai bus pasiekta lei-

džiamoji akumuliatoriaus temperatūra. Elektriniam įrankiui

išsijungus automatiškai, išjunkite jį jungikliu, palaukite, kol

atvės akumuliatorius ir elektrinį įrankį vėl įjunkite.

Temperatūros kontrolės indikatorius/apsauga nuo

Raudonas šviesadiodis indikatorius(6)padės jums apsaugo-

ti akumuliatorių nuo perkaitimo, o variklį nuo perkrovos.

Jei temperatūros kontrolės/apsaugos nuo perkrovos indi-

katorius(6)nuolat šviečia raudonai, vadinasi akumuliato-

riaus temperatūra yra per aukšta ir elektrinis įrankis automa-

Elektrinį įrankį išjunkite ir prieš pradėdami toliau dirbti, pa-

laukite, kol akumuliatorius atvės.

Jei temperatūros kontrolės/apsaugos nuo perkrovos indi-

katorius(6)mirksi raudonai, elektrinis įrankis yra užsiblo-

kavęs ir automatiškai išsijungia.

Ištraukite elektrinį įrankį iš ruošinio. Pašalinus užsiblokavimo

priežastį, elektrinis įrankis nustatytu judesių skaičiumi veikia

u Prieš atliekant bet kokius elektrinio įrankio priežiūros

darbus (atliekant techninę priežiūrą ar keičiant įrankį

ir t. t.), o taip pat elektrinį įrankį transportuojant ir

sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nuspaudę įjun-

gimo-išjungimo jungiklį.

u Jei pjūklelis užstrigo, prietaisą nedelsdami išjunkite.

u Mažesniems ir plonesniems ruošiniams apdoroti visa-

da naudokite stabilų pagrindą.

Prieš pradėdami pjauti medieną, drožlių plokštes, statybines

medžiagas ir pan., patikrinkite ar jose nėra svetimkūnių,

pvz., vinių, varžtų ar kt., jei yra pašalinkite.

Įpjovų darymas (žr.I psl.)

u Metodu, kai pjūklelis panyra į ruošinį, pjaukite tik

minkštus ruošinius, pvz., medieną, gipso kartoną ir

Pjaudami metodu, kai pjūklelis panyra į ruošinį, naudokite tik

trumpus pjūklelius. Įpjovas galima daryti tik esant 0° įstrižo

Elektrinio įrankio atraminės plokštės (9) priekinį kraštą pa-

dėkite ant ruošinio taip, kad pjūklelis (13) ruošinio neliestų,

ir įrankį įjunkite. Jei elektrinio įrankio judesių skaičius regu-

liuojamas, pasirinkite maksimalų judesių skaičių. Spauskite

elektrinį įrankį į ruošinį ir lėtai leiskite pjūklelį į ruošinį.

Kai tik atraminė plokštė (9) priglus prie ruošinio visu pavi-

ršiumi, toliau pjaukite išilgai numatytos pjovimo linijos.

Lygiagrečioji atrama su apskritimo pjovimo įtaisu

Norint dirbti su lygiagrečiąja atrama su apskritimo pjovimo

įtaisu (27) (papildoma įranga) ruošinys turi būti ne storesnis

Lygiagretūs pjūviai (žr.J pav.): Atlaisvinkite sparnuotąjį va-

ržtą (26) ir stumkite lygiagrečiosios atramos skalę per krei-

piamąsias, esančias atraminėje plokštėje (12). Skalėje ties

atraminės plokštės vidiniu kraštu nustatykite norimą pjovimo

plotį. Tvirtai užveržkite fiksavimo varžtą (26).

Apskritiminiai pjūviai (žr.K pav.): apskritimo, kurį reikia

išpjauti, pjūvio linijos vidinėje pusėje išgręžkite kiaurymę,

kurios pakaktų pjūkleliui įstatyti. Kiaurymę apdorokite freza

ar dilde, kad pjūklelis priglustų prie pjūvio linijos.

Ant lygiagrečiosios atramos kitos pusės uždėkite fiksavimo

varžtą (26). Lygiagrečiosios atramos skalę per kreipiamąją

(12) stumkite į atraminę plokštę. Ruošinyje, išpjovos, kurią

reikia išpjauti, viduryje, išgręžkite kiaurymę. Per lygiagrečio-

sios atramos vidinę kiaurymę į išgręžtą kiaurymę įstatykite

centravimo smaigalį (28). Ant atraminės plokštės vidinės

briaunos kaip skalės vertę nustatykite spindulį. Tvirtai užve-

ržkite fiksavimo varžtą (26).

Tepimo ir aušinimo skystis

Kad metalas pjaunamas neįkaistų, išilgai pjūvio linijos užpil-

kite tepimo ir aušinimo skysčio.

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)222 | 한국어

Akumuliatorių sandėliuokite tik nuo −20°C iki 50°C tem-

peratūroje. Pvz., nepalikite akumuliatoriaus vasarą automo-

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu

Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrum-

pėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pa-

Laikykitės pateiktų šalinimo nurodymų.

Priežiūra ir servisas

Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį

ir t. t.), o taip pat elektrinį įrankį transportuojant ir

sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nuspaudę įjun-

gimo-išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva-

Reguliariai valykite pjūklelio įtvarą. Išimkite pjūklelį ir išpur-

tykite elektrinį įrankį, lengvai pastuksendami juo į lygų

Jei norite išvengti elektrinio įrankio veikimo sutrikimų dėl

užteršimo, todėl medžiagų, kurias pjaunant labai kyla dulkės,

nejaukite iš apačios ir virš galvos.

Jei užsikimštų dulkių išmetimo anga, išjunkite elektrinį įra-

nkį, atjunkite dulkių nusiurbimo įrangą ir paųalinkite dulkes ir

Kreipiamąjį ritinėlį (10) reikia kartais patepti lašeliu alyvos.

Reguliariai tikrinkite kreipiamąjį ritinėlį(10). Jei jis susi-

dėvėjęs, tūri būti pakeistasBoschįgaliotose elektrinių įra-

nkių remonto dirbtuvėse.

Klientų aptarnavimo skyrius ir konsultavimo

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus,

susijusius su jūsų gaminio remontu, technine priežiūra bei at-

sarginėmis dalimis. Detalius brėžinius ir informacijos apie at-

sargines dalis rasite interneto puslapyje:

Bosch konsultavimo tarnybos specialistai mielai pakonsul-

tuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome bū-

tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje

Bosch įrankių servisas

Informacijos tarnyba: (037) 713350

ļrankių remontas: (037) 713352

Faksas: (037) 713354

El. paštas: service-pt@lv.bosch.com

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taiko-

mos pavojingų krovinių gabenimą reglamentuojančių įstaty-

mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei-

džiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo-

rtas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir

ženklinimui taikomus ypatingus reikalavimus. Būtina, kad

rengiant siuntą dalyvautų pavojingų krovinių gabenimo spe-

Siųskite tik tokius akumuliatorius, kurių nepažeistas kor-

pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių

taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų

papildomų nacionalinių taisyklių.

Elektriniai įrankiai, akumuliatoriai, papildoma

įranga ir pakuotės turi būti ekologiškai utilizuo-

Elektrinių įrankių, akumuliatorių bei baterijų

nemeskite į buitinių atliekų konteinerius!

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami

elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB,

pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti sure-

nkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos:

prašome laikytis transportavimo skyriuje pateiktų nuorodų

ES atitikties deklaracija

Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus že-

miau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus.

Techninė dokumentacija saugoma: *
