NÁVOD K OBSLUZE GST 10.8V Li BOSCH

cs Původní návod k používání

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické

VÝSTRAHA Prostudujte si všechny

bezpečnostní výstrahy, pokyny,

ilustrace aspecifikace ktomuto elektrickému nářadí.

Nedodržování všech níže uvedených pokynů může mít za

následek úraz elektrickým proudem, požár a/nebo těžké

Všechna varovná upozornění apokyny do budoucna

Vupozorněních použitý pojem „elektrické nářadí“ se

vztahuje na elektrické nářadí napájené ze sítě (se síťovým

kabelem) ana elektrické nářadí napájené akumulátorem

(bez síťového kabelu).

Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést

kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny,

plyny nebo prach. Elektrické nářadí vytváří jiskry, které

mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při

rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Selektrickým nářadím sochranným

uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky aodpovídající zásuvky snižují riziko

zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li

vaše tělo uzemněno, existuje zvýšené riziko zásahu

elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí

zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze

zásuvky. Udržujte kabel vbezpečné vzdálenosti od

tepla, oleje, ostrých hran nebo pohyblivých dílů.

Poškozené nebo spletené kabely zvyšují riziko zásahu

elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou Bosch Power Tools 1 609 92A 4TB | (28.03.2019)110 | Čeština

způsobilé ipro venkovní použití. Použití

prodlužovacího kabelu, jež je vhodný pro použití venku,

snižuje riziko zásahu elektrickým proudem.

u Pokud se nelze vyhnout provozu elektrického nářadí

ve vlhkém prostředí, použijte proudový chránič.

Použití proudového chrániče snižuje riziko zásahu

elektrickým proudem.

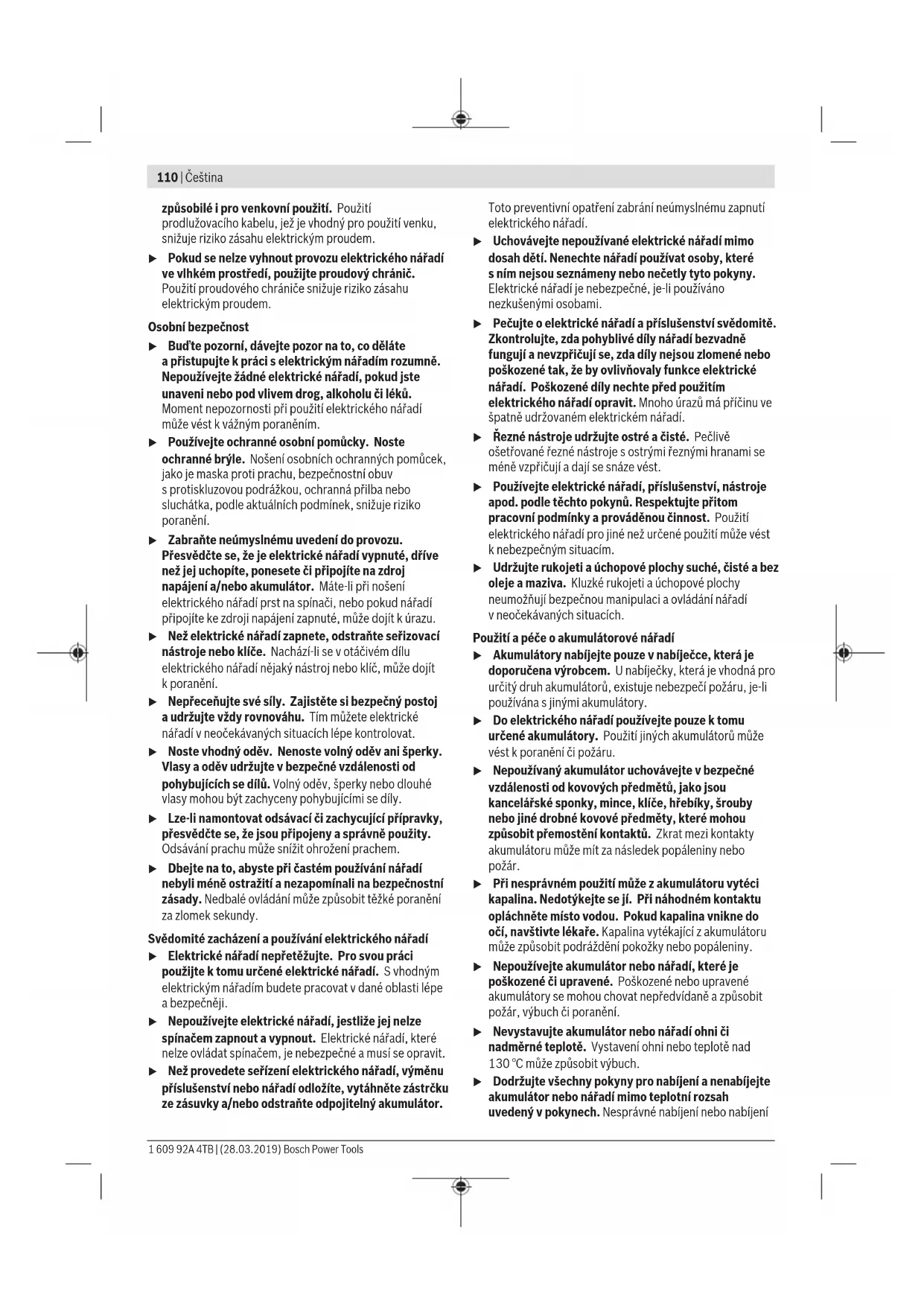

u Buďte pozorní, dávejte pozor na to, co děláte

apřistupujte kpráci selektrickým nářadím rozumně.

Nepoužívejte žádné elektrické nářadí, pokud jste

unaveni nebo pod vlivem drog, alkoholu či léků.

Moment nepozornosti při použití elektrického nářadí

může vést kvážným poraněním.

u Používejte ochranné osobní pomůcky. Noste

ochranné brýle. Nošení osobních ochranných pomůcek,

jako je maska proti prachu, bezpečnostní obuv

sprotiskluzovou podrážkou, ochranná přilba nebo

sluchátka, podle aktuálních podmínek, snižuje riziko

u Zabraňte neúmyslnému uvedení do provozu.

Přesvědčte se, že je elektrické nářadí vypnuté, dříve

než jej uchopíte, ponesete či připojíte na zdroj

napájení a/nebo akumulátor. Máte‑li při nošení

elektrického nářadí prst na spínači, nebo pokud nářadí

připojíte ke zdroji napájení zapnuté, může dojít kúrazu.

u Než elektrické nářadí zapnete, odstraňte seřizovací

nástroje nebo klíče. Nachází-li se votáčivém dílu

elektrického nářadí nějaký nástroj nebo klíč, může dojít

u Nepřeceňujte své síly. Zajistěte si bezpečný postoj

audržujte vždy rovnováhu. Tím můžete elektrické

nářadí vneočekávaných situacích lépe kontrolovat.

u Noste vhodný oděv. Nenoste volný oděv ani šperky.

Vlasy aoděv udržujte vbezpečné vzdálenosti od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly.

u Lze‑li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny asprávně použity.

Odsávání prachu může snížit ohrožení prachem.

u Dbejte na to, abyste při častém používání nářadí

nebyli méně ostražití anezapomínali na bezpečnostní

zásady. Nedbalé ovládání může způsobit těžké poranění

Svědomité zacházení apoužívání elektrického nářadí

u Elektrické nářadí nepřetěžujte. Pro svou práci

použijte ktomu určené elektrické nářadí. Svhodným

elektrickým nářadím budete pracovat vdané oblasti lépe

u Nepoužívejte elektrické nářadí, jestliže jej nelze

spínačem zapnout avypnout. Elektrické nářadí, které

nelze ovládat spínačem, je nebezpečné amusí se opravit.

u Než provedete seřízení elektrického nářadí, výměnu

příslušenství nebo nářadí odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte odpojitelný akumulátor.

Toto preventivní opatření zabrání neúmyslnému zapnutí

elektrického nářadí.

u Uchovávejte nepoužívané elektrické nářadí mimo

dosah dětí. Nenechte nářadí používat osoby, které

sním nejsou seznámeny nebo nečetly tyto pokyny.

Elektrické nářadí je nebezpečné, je‑li používáno

nezkušenými osobami.

u Pečujte oelektrické nářadí apříslušenství svědomitě.

Zkontrolujte, zda pohyblivé díly nářadí bezvadně

fungují anevzpřičují se, zda díly nejsou zlomené nebo

poškozené tak, že by ovlivňovaly funkce elektrické

nářadí. Poškozené díly nechte před použitím

elektrického nářadí opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektrickém nářadí.

u Řezné nástroje udržujte ostré ačisté. Pečlivě

ošetřované řezné nástroje sostrými řeznými hranami se

méně vzpřičují adají se snáze vést.

u Používejte elektrické nářadí, příslušenství, nástroje

apod. podle těchto pokynů. Respektujte přitom

pracovní podmínky aprováděnou činnost. Použití

elektrického nářadí pro jiné než určené použití může vést

knebezpečným situacím.

u Udržujte rukojeti aúchopové plochy suché, čisté abez

oleje amaziva. Kluzké rukojeti aúchopové plochy

neumožňují bezpečnou manipulaci aovládání nářadí

vneočekávaných situacích.

Použití apéče oakumulátorové nářadí

u Akumulátory nabíjejte pouze vnabíječce, která je

doporučena výrobcem. Unabíječky, která je vhodná pro

určitý druh akumulátorů, existuje nebezpečí požáru, je‑li

používána sjinými akumulátory.

u Do elektrického nářadí používejte pouze ktomu

určené akumulátory. Použití jiných akumulátorů může

vést kporanění či požáru.

u Nepoužívaný akumulátor uchovávejte vbezpečné

vzdálenosti od kovových předmětů, jako jsou

kancelářské sponky, mince, klíče, hřebíky, šrouby

nebo jiné drobné kovové předměty, které mohou

způsobit přemostění kontaktů. Zkrat mezi kontakty

akumulátoru může mít za následek popáleniny nebo

u Při nesprávném použití může zakumulátoru vytéci

kapalina. Nedotýkejte se jí. Při náhodném kontaktu

opláchněte místo vodou. Pokud kapalina vnikne do

očí, navštivte lékaře. Kapalina vytékající zakumulátoru

může způsobit podráždění pokožky nebo popáleniny.

u Nepoužívejte akumulátor nebo nářadí, které je

poškozené či upravené. Poškozené nebo upravené

akumulátory se mohou chovat nepředvídaně azpůsobit

požár, výbuch či poranění.

u Nevystavujte akumulátor nebo nářadí ohni či

nadměrné teplotě. Vystavení ohni nebo teplotě nad

130°C může způsobit výbuch.

u Dodržujte všechny pokyny pro nabíjení anenabíjejte

akumulátor nebo nářadí mimo teplotní rozsah

uvedený vpokynech. Nesprávné nabíjení nebo nabíjení

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsČeština | 111

při teplotách mimo uvedený rozsah může poškodit

akumulátor azvýšit riziko požáru.

u Nechte své elektrické nářadí opravit pouze

kvalifikovaným odborným personálem apouze

soriginálními náhradními díly. Tím bude zajištěno, že

bezpečnost elektrického nářadí zůstane zachována.

u Nikdy neprovádějte servis poškozených akumulátorů.

Servis akumulátorů by měl provádět pouze výrobce nebo

autorizovaná opravna.

Bezpečnostní upozornění pro kmitací pily

u Provádíte-li operaci, při které se může obráběcí

příslušenství dostat do kontaktu se skrytou

elektroinstalací, držte elektrické nářadí za izolované

uchopovací plochy. Obráběcí příslušenství, které se

dostane do kontaktu s vodičem pod napětím, může svými

nechráněnými kovovými částmi vést elektrický proud a

způsobit úraz obsluhy.

u Pro zajištění apodporu obrobku na stabilní ploše

použijte svorky nebo jiný praktický způsob. Držíte-li

obrobek rukou nebo opíráte otělo, je nestabilní amůže

vést ke ztrátě kontroly.

u Mějte ruce vdostatečné vzdálenosti od oblasti řezání.

Nesahejte pod obrobek. Při kontaktu spilovým listem

hrozí nebezpečí poranění.

u Elektronářadí veďte proti obrobku pouze zapnuté.

Jinak hrozí nebezpečí zpětného rázu, pokud se nástroj

u Dbejte na to, aby základní deska při řezání bezpečně

přiléhala. Vzpříčený pilový plátek se může zlomit nebo

vést ke zpětnému rázu.

u Po ukončení práce elektronářadí vypněte apilový

plátek vytáhněte zřezu až tehdy, když se zastaví. Tím

zabráníte zpětnému rázu aelektronářadí můžete

u Než elektronářadí odložíte, počkejte, dokud se

nezastaví. Nasazovací nástroj se může vzpříčit avést ke

ztrátě kontroly nad elektronářadím.

u Používejte pouze nepoškozené pilové plátky.

Deformované nebo tupé pilové plátky mohou prasknout,

negativně ovlivňovat řez nebo způsobit zpětný ráz.

u Po vypnutí nebrzděte pilový plátek bočním

protitlakem. Pilový plátek se může poškodit, zlomit nebo

způsobit zpětný ráz.

u Použijte vhodné detekční přístroje na vyhledání

skrytých rozvodných vedení nebo kontaktujte místní

dodavatelskou společnost. Kontakt selektrickým

vedením může vést kpožáru azásahu elektrickým

proudem. Poškození vedení plynu může vést kvýbuchu.

Proniknutí do vodovodního potrubí způsobí věcné škody.

u Při poškození anesprávném použití akumulátoru

mohou unikat výpary. Akumulátor může začít hořet

nebo může vybouchnout. Zajistěte přívod čerstvého

vzduchu apři potížích vyhledejte lékaře. Výpary mohou

dráždit dýchací cesty.

u Neotvírejte akumulátor. Hrozí nebezpečí zkratu.

u Špičatými předměty, jako např. hřebíky nebo

šroubováky, nebo působením vnější síly může dojít

kpoškození akumulátoru. Uvnitř může dojít ke zkratu

aakumulátor může začít hořet, může zněj unikat kouř,

může vybouchnout nebo se přehřát.

u Akumulátor používejte pouze vproduktech výrobce.

Jen tak bude akumulátor chráněný před nebezpečným

Chraňte akumulátor před horkem, např.

ipřed trvalým slunečním zářením, ohněm,

nečistotami, vodou avlhkostí. Hrozí

nebezpečí výbuchu azkratu.

Popis výrobku avýkonu

Přečtěte si všechna bezpečnostní

upozornění avšechny pokyny. Nedodržování

bezpečnostních upozornění apokynů může mít

za následek úraz elektrickým proudem, požár

a/nebo těžká poranění.

Řiďte se obrázky vpřední části návodu kobsluze.

Použití vsouladu surčeným účelem

Nářadí je určené kprovádění dělicích řezů avýřezů do dřeva,

plastu, kovu, keramických desek agumy na pevném

podkladu. Je vhodné pro přímé aobloukové řezy

spokosovým úhlem až 45°. Řiďte se doporučením ohledně

Číslování zobrazených součástí se vztahuje na zobrazení

elektronářadí na stránce sobrázky.

Odjišťovací tlačítko akumulátoru

Tlačítko pracovního osvětlení

Ukazatel stavu nabití akumulátoru

Kolečko pro předvolbu počtu zdvihů

Ukazatel kontroly teploty/přetížení

Nastavovací páčka předkmitu

Upínání pilového plátku

Vedení podélného dorazu

Chránič proti otřepům

Páčka SDS pro odjištění pilového plátku

Šroub základní desky

Klíč na vnitřní šestihran

Stupnice pokosového úhlu

Zajišťovací šroub podélného dorazu

Podélný doraz spřípravkem pro řezání kruhů

Středicí hrot přípravku pro řezání kruhů

Zobrazené nebo popsané příslušenství nepatří

kstandardnímu obsahu dodávky. Kompletní příslušenství

naleznete vnašem programu příslušenství.

Jmenovité napětí V= 12

Počet volnoběžných zdvihů

Úhel řezu (vlevo/vpravo)

Dovolená teplota prostředí

– při nabíjení °C 0…+45

A) Vzávislosti na použitém akumulátoru

B) Omezený výkon při teplotách <0°C Technická data zjištěna s akumulátorem z obsahu dodávky.

Informace ohluku avibracích

Hodnoty hlučnosti zjištěné podle EN62841-2-11.

Hladina akustického tlaku při použití váhového filtruA činí

utohoto elektronářadí typicky 75dB(A). Nejistota K= 5dB.

Hladina hluku může při práci překročit uvedené hodnoty.

Noste chrániče sluchu!

Celkové hodnoty vibrací a

(součet vektorů tří os)

anejistotaK zjištěné podle EN62841-2-11:

řezání dřevotřískové desky spilovým plátkemT111C:

řezání kovového plechu spilovým plátkem T118A:

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto

pokynech, byly změřeny pomocí normované měřicí metody

alze je použít pro vzájemné porovnání elektronářadí. Hodí se

ipro předběžný odhad zatížení vibracemi ahlukem.

Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní

použití elektronářadí. Pokud se ovšem bude elektronářadí

používat pro jiné práce, sjinými nástroji nebo

snedostatečnou údržbou, může se úroveň hluku aúroveň

vibrací lišit. To může zatížení vibracemi ahlukem po celou

pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi ahlukem by měly být

zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve

skutečnosti se nepoužívá. To může zatížení vibracemi

ahlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření kochraně

obsluhy před účinky vibrací, jako je např. údržba

elektronářadí anástrojů, udržování teplých rukou,

organizace pracovních procesů.

Montáž u Před každou prací na elektronářadí (např. údržba, výměna nástrojů) apři jeho přepravě auskladnění

vyjměte akumulátor. Při neúmyslném stisknutí vypínače

hrozí nebezpečí poranění.

Nabíjení akumulátoru (viz obrázek A) u Používejte pouze nabíječky uvedené vtechnických údajích. Jen tyto nabíječky jsou přizpůsobené pro

lithium-iontový akumulátor používaný svaším

Upozornění: Akumulátor se dodává částečně nabitý. Aby byl

zaručen plný výkon akumulátoru, před prvním použitím

akumulátor úplně nabijte vnabíječce.

Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím

zkrátila životnost. Přerušení procesu nabíjení nepoškozuje

Lithium-iontový akumulátor je díky „Electronic Cell

Protection (ECP)“ chráněný proti hlubokému vybití. Při

vybitém akumulátoru ochranná funkce vypne elektrické

nářadí: Nástroj se již nepohybuje. u Po automatickém vypnutí elektronářadí už nestiskávejte vypínač. Akumulátor se může poškodit.

Pro vyjmutí akumulátoru (1) stiskněte odjišťovací tlačítko

(2) aakumulátor vytáhněte směrem nahoru zelektronářadí.

Nepoužívejte přitom násilí.

Ukazatel stavu nabití akumulátoru

Tři zelené LED ukazatele stavu nabití akumulátoru(4)

indikují stav nabití akumulátoru(1). Ukazatel stavu nabití

akumulátoru svítí pouze 5s po zapnutí.

Trvale svítí 3 zelené ≥ 2/3

Trvale svítí 2 zelené ≥ 1/3

Trvale svítí 1 zelená < 1/3

blikající světlo 1× zelené rezerva

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsČeština | 113

blikající světlo 3× zelené vybitý

Pokud po zapnutí nesvítí žádná LED, je akumulátor vadný a

Nasazení/výměna pilového plátku

u Při montáži nebo výměně nástroje noste ochranné

rukavice. Nástroje jsou ostré apři delším používání se

Výběr pilového plátku

Přehled doporučených pilových plátků naleznete na konci

tohoto návodu. Používejte pouze pilové plátky sjedním

výstupkem (stopkaT). Pilový plátek by neměl být delší, než

je pro daný řez nutné.

Pro řezání úzkých křivek používejte úzké pilové plátky.

Nasazení pilového plátku (viz obrázekB)

u Před nasazením pilového plátku očistěte stopku.

Znečistěnou stopku nelze spolehlivě upevnit.

Posuňte pilový plátek (13), zuby ve směru řezu, do upínání

pilového plátku (11) tak, aby zaskočil. Páčka SDS (20)

automaticky přeskočí dozadu apilový plátek je zajištěný.

Netlačte páčku (20) dozadu rukou, mohli byste

elektronářadí poškodit.

Při nasazování pilového plátku dbejte na to, aby zadní hrana

pilového plátku byla vdrážce vodicího kolečka (10).

u Zkontrolujte, zda je pilový plátek řádně upevněný.

Volný pilový plátek může vypadnout aporanit vás.

Vysunutí pilového plátku (viz obrázekC)

u Při vysunutí pilového plátku držte elektronářadí tak,

aby vysunutý pilový plátek nezranil žádné osoby či

Otočte páčku SDS (20) až nadoraz dopředu směrem

kochraně proti dotyku (21). Pilový plátek se uvolní

Kluzná deska (vizobrázekD)

Při řezání choulostivých povrchů můžete na základní desku

(9) nasadit kluznou desku (17), abyste zabránili poškrábání

Kluznou desku (17) nasadíte tak, že ji vpředu zaháknete do

základní desky (9), vzadu ji zatlačíte nahoru anecháte ji

Chránič proti otřepům (vizobrázekE)

Chránič proti otřepům (18) (příslušenství) může zabránit

vytrhávání povrchu při řezání dřeva. Chránič proti otřepům

lze používat pouze uurčitých typů pilových plátků apouze

Nasaďte chránič proti otřepům(18) zepředu do základní

Při použití kluzné desky (17) se chránič proti otřepům (18)

nenasazuje do základní desky (9), ale do kluzné desky.

Odsávání prachu/třísek

Prach zmateriálů, jako jsou nátěry sobsahem olova, některé

druhy dřeva, minerály akov, může být zdraví škodlivý.

Kontakt sprachem nebo vdechnutí mohou upracovníka

nebo osob nacházejících se vblízkosti vyvolat alergické

reakce a/nebo onemocnění dýchacích cest.

Určitý prach, jako dubový nebo bukový prach, je pokládán za

karcinogenní, zvláště ve spojení spřídavnými látkami pro

ošetření dřeva (chromát, ochranné prostředky na dřevo).

Materiál obsahující azbest smějí opracovávat pouze

– Pokud možno používejte pro daný materiál vhodné

– Zajistěte dobré větrání pracoviště.

– Je doporučeno nosit ochrannou dýchací masku střídou

Dodržujte předpisy pro obráběné materiály platné

u Zabraňte hromadění prachu na pracovišti. Prach se

Než připojíte elektronářadí kodsávání prachu, namontujte

Kryt(15) nasaďte na elektronářadí tak, aby držák zaskočil

do ochrany proti dotyku(21).

Při práci bez odsávání prachu aupokosových řezů kryt(15)

sejměte. Vytáhněte kryt zochrany proti dotyku(21).

Připojení odsávání prachu (vizobrázkyF–G)

Nasaďte odsávací hrdlo(16) do výřezu vzákladní desce(9).

Nasaďte odsávací hadici (22) (příslušenství) na odsávací

hrdlo (16). Připojte odsávací hadici (22) kvysavači

Přehled připojení krůzným vysavačům najdete na konci

Pro optimální odsávání používejte pokud možno chránič

Vysavač musí být vhodný pro řezaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního

nebo suchého prachu použijte speciální vysavač.

u Před každou prací na elektronářadí (např. údržba,

výměna nástrojů) apři jeho přepravě auskladnění

vyjměte akumulátor. Při neúmyslném stisknutí vypínače

hrozí nebezpečí poranění.

Ve třech stupních nastavitelný předkmit umožňuje optimální

přizpůsobení rychlosti řezu, řezného výkonu avzhledu řezu

Nastavovací páčkou (8) můžete nastavit předkmit iza

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)114 | Čeština

stupeň0 žádný předkmit

stupeňⅠ malý předkmit

stupeňⅡ velký předkmit

Optimální stupeň předkmitu pro příslušné použití lze zjistit

praktickou zkouškou. Přitom platí následující doporučení:

– Předkmit zvolte tím menší, resp. předkmit zcela vypněte,

čím jemnější ačistší má být hrana řezu.

– Při řezání tenkých obrobků (např. plechů) předkmit

– Při řezání tvrdých materiálů (např. oceli) pracujte

– Vměkkých materiálech apři řezání dřeva ve směru vláken

můžete pracovat smaximálním předkmitem.

Nastavení pokosového úhlu (viz obrázekH)

Základní desku (9) lze pro pokosové úhly až 45° otočit

doprava nebo doleva.

Při pokosových řezech nelze používat odsávací hrdlo(16)

achránič proti otřepům(18).

– Sejměte odsávací hrdlo(16) achránič proti

– Při pokosovém úhlu 0° se čep nachází vpříslušném

– Povolte šroub(23) klíčem na vnitřní šestihran(24)

natolik, abyste mohli základní desku(9) posunout

směrem kakumulátoru(1). Nechte čep vklouznout do

– Pro nastavení pokosového úhlu otočte základní desku(9)

podle stupnice(25) do požadované polohy. Pomocí

úhloměru lze nastavit jakýkoli úhel do 45°.

– Šroub (23) znovu utáhněte.

Nasazení akumulátoru

Upozornění: Používání akumulátorů, které nejsou vhodné

pro vaše elektronářadí, může vést knesprávným funkcím

nebo kpoškození elektronářadí.

Zasuňte nabitý akumulátor (1) do uchycení akumulátoru tak,

aby citelně zaskočil abyl spolehlivě zajištěný.

Zapnutí LED pracovního osvětlení

Pro zapnutí, resp. vypnutí pracovního osvětlení(14)

stiskněte tlačítko pracovního osvětlení(3).

u Nedívejte se přímo do pracovního osvětlení, může vás

u Zajistěte, abyste mohli ovládat spínač, aniž byste

Pro zapnutí elektronářadí posuňte vypínač(7) dopředu, až

se na něm objeví„I“.

Pro vypnutí elektronářadí posuňte vypínač(7) dozadu, až se

Ochrana proti opětovnému zapnutí

Ochrana proti opětovnému zapnutí zabraňuje

nekontrolovanému rozběhu elektronářadí po přerušení

přívodu elektrického proudu. Když je ochrana proti

opětovnému zapnutí aktivní, nepřetržitě bliká ukazatel

kontroly teploty/přetížení(6).

Pro opětovné spuštění nastavte vypínač(7) do vypnuté

polohy aelektronářadí znovu zapněte.

Upozornění: Při velmi rychlém vypnutí aopětovném zapnutí

se může stát, že zareaguje ochrana proti opětovnému

zapnutí aelektronářadí se ipřes stisknutý vypínač(7)

nerozeběhne. Pro opětovné spuštění nastavte vypínač(7)

do vypnuté polohy aelektronářadí znovu zapněte.

Předvolba počtu zdvihů

Pomocí kolečka pro předvolbu počtu zdvihů (5) můžete

zvolit počet zdvihů aměnit ho během provozu.

Požadovaný počet zdvihů je závislý na materiálu

apracovních podmínkách alze ho zjistit praktickou

Snížení zdvihů se doporučuje při nasazování pilového plátku

na obrobek apři řezání plastu ahliníku.

Při delších pracích snízkým počtem zdvihů se může

elektronářadí silně zahřát. Vyjměte pilový plátek anechte

elektronářadí pro vychladnutí cca 3min běžet smaximálním

Ochrana proti přetížení závislá na teplotě

Pokud se nářadí používá vsouladu surčeným účelem,

nemůže dojít kjeho přetížení. Při příliš velkém zatížení nebo

mimo přípustný teplotní rozsah akumulátoru se sníží otáčky

nebo se elektronářadí vypne. Vpřípadě snížení otáček se

elektronářadí rozběhne znovu na plné otáčky až po dosažení

přípustné teploty akumulátoru nebo po omezení zatížení.

Vpřípadě automatického vypnutí elektronářadí vypněte,

nechte akumulátor vychladnout aelektronářadí znovu

Ukazatel kontroly teploty/přetížení

Červený ukazatel kontroly teploty/přetížení(6) pomáhá

chránit akumulátor před přehřátím amotor před přetížením.

Pokud svítí ukazatel kontroly teploty/přetížení(6) trvale

červeně, je teplota akumulátoru příliš vysoká aelektronářadí

se automaticky vypne.

Než budete pokračovat vpráci, vypněte elektronářadí

anechte akumulátor vychladnout.

Pokud bliká kazatel kontroly teploty/přetížení(6) červeně,

je elektronářadí zablokované aautomaticky se vypne.

Vytáhněte elektronářadí zobrobku. Jakmile zablokování

odstraníte, pracuje elektronářadí snastaveným počtem

u Před každou prací na elektronářadí (např. údržba,

výměna nástrojů) apři jeho přepravě auskladnění

vyjměte akumulátor. Při neúmyslném stisknutí vypínače

hrozí nebezpečí poranění.

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsČeština | 115

u Pokud se pilový plátek zablokuje, elektronářadí

u Při opracování malých nebo tenkých obrobků

používejte vždy stabilní podklad.

Před řezáním dřeva, dřevotřískových desek, stavebních

materiálů atd. zkontrolujte, zda se vnich nenacházejí cizí

tělesa, jako hřebíky, šrouby apod., apřípadně je odstraňte.

Ponorné řezání (viz obrázek I)

u Ponorné řezání se nesmí provádět uměkkých

materiálů, jako je dřevo, sádrokarton apod.!

Pro ponorné řezání použijte pouze krátké pilové plátky.

Ponorné řezání je možné pouze spokosovým úhlem0°.

Nasaďte elektronářadí přední hranou základní desky (9) na

obrobek tak, aby se pilový plátek (13) dotýkal obrobku,

azapněte ho. Uelektronářadí sregulací počtu zdvihů zvolte

maximální počet zdvihů. Přitlačte elektronářadí pevně

kobrobku anechte pilový plátek pomalu zanořit do obrobku.

Jakmile základní deska (9) dosedne celou plochou na

obrobek, řežte dál podél požadované čáry řezu.

Podélný doraz spřípravkem pro řezání kruhů

Při použití paralelního dorazu spřípravkem pro řezání kruhů

(27) (příslušenství) smí tloušťka obrobku činit maximálně

Paralelní řezy (viz obrázekJ): Povolte zajišťovací šroub (26)

aprostrčte stupnici paralelního dorazu vedením (12)

vzákladní desce. Nastavte požadovanou šířku řezu jako

hodnotu stupnice na vnitřní hraně základní desky. Utáhněte

zajišťovací šroub (26).

Řezání kruhů (viz obrázek K): Vlinii řezu kruhu, který chcete

vyříznout, vyvrtejte otvor, který je dostačující pro prostrčení

pilového plátku. Upravte otvor frézkou nebo pilníkem tak,

aby byl pilový plátek zarovnaný sčárou řezu.

Nasaďte zajišťovací šroub (26) na druhou stranu paralelního

dorazu. Prostrčte stupnici paralelního dorazu vedením (12)

vzákladní desce. Vobrobku vyvrtejte ve středu

vyřezávaného výřezu otvor. Prostrčte středicí hrot (28)

vnitřním otvorem paralelního dorazu ado vyvrtaného otvoru.

Nastavte poloměr jako hodnotu stupnice na vnitřní hraně

základní desky. Utáhněte zajišťovací šroub (26).

Chladicí/mazací prostředek

Při řezání kovu byste měli kvůli zahřátí materiálu nanést

podél řezné čáry chladicí, resp. mazací prostředek.

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou.

Akumulátor skladujte pouze v teplotním rozmezí od −20 °C

do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě.

Příležitostně vyčistěte větrací otvory akumulátoru měkkým,

čistým a suchým štětcem.

Výrazně kratší doba chodu po nabití ukazuje, že je

akumulátor opotřebovaný a musí se vyměnit.

Dodržujte pokyny pro likvidaci.

u Před každou prací na elektronářadí (např. údržba,

výměna nástrojů) apři jeho přepravě auskladnění

vyjměte akumulátor. Při neúmyslném stisknutí vypínače

hrozí nebezpečí poranění.

u Udržujte elektronářadí avětrací otvory čisté, aby

pracovalo dobře abezpečně.

Pravidelně čistěte upínání pilového plátku. Za tímto účelem

vyjměte znářadí pilový plátek anářadím lehce poklepejte

Silné znečištění elektronářadí může vést kporuchám funkce.

Silně prašné materiály proto neřezejte zespoda nebo nad

Pokud se výstupní otvor prachu ucpe, vypněte

elektronářadí, sejměte odsávání prachu aodstraňte prach

Vodicí kolečko(10) příležitostně promažte kapkou oleje.

Vodicí kolečko(10) pravidelně kontrolujte. Je‑li

opotřebované, musí se nechat vyměnit vautorizovaném

Zákaznická služba aporadenství ohledně použití

Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě

vašeho výrobku atéž knáhradním dílům. Rozkladové

výkresy ainformace onáhradních dílech najdete také na:

Vpřípadě dotazů knašim výrobkům apříslušenství vám

ochotně pomůže poradenský tým Bosch.

Vpřípadě veškerých otázek aobjednávek náhradních dílů

bezpodmínečně uveďte 10místné věcné číslo podle

typového štítku výrobku.

Robert Bosch odbytová s.r.o.

Bosch Service Center PT K Vápence 1621/16

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho

stroje nebo náhradní díly online.

Tel.: +420 519 305700

Obsažené lithium-iontové akumulátory podléhají

požadavkům zákona onebezpečných nákladech. Tyto

akumulátory mohou být bez dalších podmínek přepravovány

uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká

přeprava nebo spedice) je třeba brát zřetel na zvláštní

požadavky na balení aoznačení. Zde musí být při přípravě

zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud není poškozený

kryt. Otevřené kontakty přelepte lepicí páskou aakumulátor

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)116 | Slovenčina

zabalte tak, aby se vobalu nemohl pohybovat. Dodržujte

také případné další národní předpisy.

Elektronářadí, akumulátory, příslušenství

aobaly se musí odevzdat kekologické

Elektronářadí aakumulátory/baterie

nevyhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/EU se musí již

nepoužitelné elektronářadí apodle evropské směrnice

2006/66/ES vadné nebo opotřebované akumulátory/

baterie shromažďovat odděleně aodevzdat kekologické

Akumulátory/baterie:

Dodržujte pokyny uvedené včásti Přeprava (viz „Přeprava“,
