Português Página 36

Instruções de segurança

Instruções gerais de segurança para

ferramentas eléctricas

AVISO Devem ser lidas todas as

indicações de segurança,

instruções, ilustrações e especificações desta

ferramenta eléctrica. O desrespeito das instruções

apresentadas abaixo poderá resultar em choque eléctrico,

incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para

O termo "ferramenta eléctrica" utilizado a seguir nas

indicações de advertência, refere‑se a ferramentas

rede) e a ferramentas eléctricas operadas com acumulador

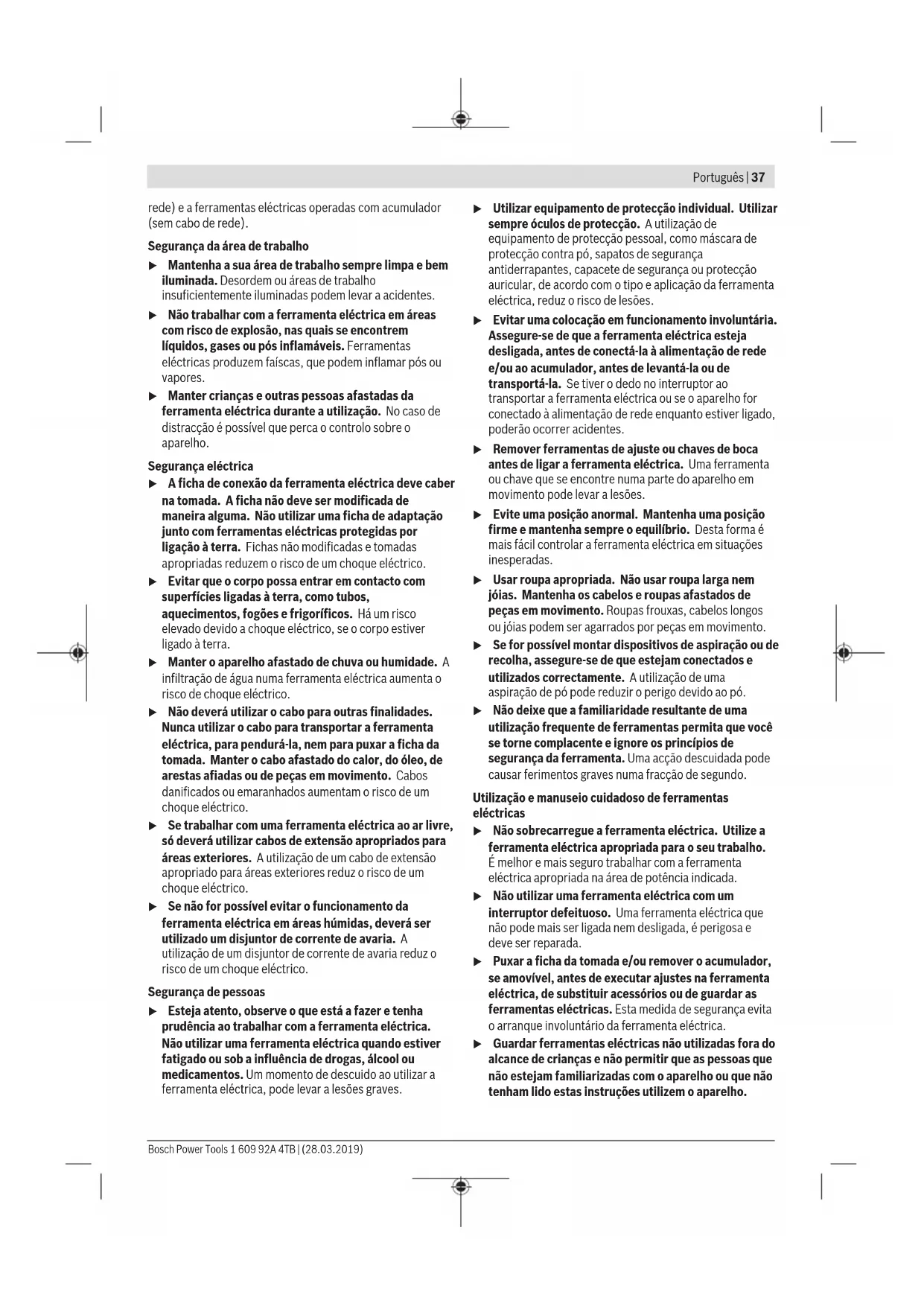

Segurança da área de trabalho

u Mantenha a sua área de trabalho sempre limpa e bem

iluminada. Desordem ou áreas de trabalho

insuficientemente iluminadas podem levar a acidentes.

u Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas, que podem inflamar pós ou

u Manter crianças e outras pessoas afastadas da

ferramenta eléctrica durante a utilização. No caso de

distracção é possível que perca o controlo sobre o

u A ficha de conexão da ferramenta eléctrica deve caber

na tomada. A ficha não deve ser modificada de

maneira alguma. Não utilizar uma ficha de adaptação

junto com ferramentas eléctricas protegidas por

ligação à terra. Fichas não modificadas e tomadas

apropriadas reduzem o risco de um choque eléctrico.

u Evitar que o corpo possa entrar em contacto com

superfícies ligadas à terra, como tubos,

aquecimentos, fogões e frigoríficos. Há um risco

elevado devido a choque eléctrico, se o corpo estiver

u Manter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta eléctrica aumenta o

risco de choque eléctrico.

u Não deverá utilizar o cabo para outras finalidades.

Nunca utilizar o cabo para transportar a ferramenta

eléctrica, para pendurá‑la, nem para puxar a ficha da

tomada. Manter o cabo afastado do calor, do óleo, de

arestas afiadas ou de peças em movimento. Cabos

danificados ou emaranhados aumentam o risco de um

u Se trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um

u Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado um disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

Segurança de pessoas

u Esteja atento, observe o que está a fazer e tenha

prudência ao trabalhar com a ferramenta eléctrica.

Não utilizar uma ferramenta eléctrica quando estiver

fatigado ou sob a influência de drogas, álcool ou

medicamentos. Um momento de descuido ao utilizar a

ferramenta eléctrica, pode levar a lesões graves.

u Utilizar equipamento de protecção individual. Utilizar

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da ferramenta

eléctrica, reduz o risco de lesões.

u Evitar uma colocação em funcionamento involuntária.

Assegure‑se de que a ferramenta eléctrica esteja

desligada, antes de conectá‑la à alimentação de rede

transportá‑la. Se tiver o dedo no interruptor ao

transportar a ferramenta eléctrica ou se o aparelho for

conectado à alimentação de rede enquanto estiver ligado,

poderão ocorrer acidentes.

u Remover ferramentas de ajuste ou chaves de boca

antes de ligar a ferramenta eléctrica. Uma ferramenta

ou chave que se encontre numa parte do aparelho em

movimento pode levar a lesões.

u Evite uma posição anormal. Mantenha uma posição

firme e mantenha sempre o equilíbrio. Desta forma é

mais fácil controlar a ferramenta eléctrica em situações

u Usar roupa apropriada. Não usar roupa larga nem

jóias. Mantenha os cabelos e roupas afastados de

peças em movimento. Roupas frouxas, cabelos longos

ou jóias podem ser agarrados por peças em movimento.

u Se for possível montar dispositivos de aspiração ou de

recolha, assegure‑se de que estejam conectados e

utilizados correctamente. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

u Não deixe que a familiaridade resultante de uma

utilização frequente de ferramentas permita que você

se torne complacente e ignore os princípios de

segurança da ferramenta. Uma acção descuidada pode

causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas

u Não sobrecarregue a ferramenta eléctrica. Utilize a

ferramenta eléctrica apropriada para o seu trabalho.

É melhor e mais seguro trabalhar com a ferramenta

eléctrica apropriada na área de potência indicada.

u Não utilizar uma ferramenta eléctrica com um

interruptor defeituoso. Uma ferramenta eléctrica que

não pode mais ser ligada nem desligada, é perigosa e

u Puxar a ficha da tomada e/ou remover o acumulador,

se amovível, antes de executar ajustes na ferramenta

eléctrica, de substituir acessórios ou de guardar as

ferramentas eléctricas. Esta medida de segurança evita

o arranque involuntário da ferramenta eléctrica.

u Guardar ferramentas eléctricas não utilizadas fora do

alcance de crianças e não permitir que as pessoas que

não estejam familiarizadas com o aparelho ou que não

tenham lido estas instruções utilizem o aparelho.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)38 | Português

Ferramentas eléctricas são perigosas se forem utilizadas

por pessoas inexperientes.

u Tratar a ferramenta eléctrica e os acessórios com

cuidado. Controlar se as partes móveis do aparelho

funcionam perfeitamente e não emperram, e se há

peças quebradas ou danificadas que possam

prejudicar o funcionamento da ferramenta eléctrica.

Permitir que peças danificadas sejam reparadas antes

da utilização. Muitos acidentes têm como causa, a

manutenção insuficiente de ferramentas eléctricas.

u Manter as ferramentas de corte afiadas e limpas.

Ferramentas de corte cuidadosamente tratadas e com

cantos de corte afiados emperram com menos frequência

e podem ser conduzidas com maior facilidade.

u Utilizar a ferramenta eléctrica, acessórios,

ferramentas de aplicação, etc. conforme estas

instruções. Considerar as condições de trabalho e a

tarefa a ser executada. A utilização de ferramentas

eléctricas para outras tarefas a não ser as aplicações

previstas, pode levar a situações perigosas.

u Mantenha os punhos e as superfícies de agarrar secas,

limpas e livres de óleo e massa consistente. Punhos e

superfícies de agarrar escorregadias não permitem o

manuseio e controle seguros da ferramenta em situações

Manuseio e utilização cuidadosos de ferramentas com

u Só carregar acumuladores em carregadores

recomendados pelo fabricante. Há perigo de incêndio

se um carregador apropriado para um certo tipo de

acumuladores for utilizado para carregar acumuladores

u Só utilizar ferramentas eléctricas com os

acumuladores apropriados. A utilização de outros

acumuladores pode levar a lesões e perigo de incêndio.

u Manter o acumulador que não está sendo utilizado

afastado de clipes, moedas, chaves, parafusos ou

outros pequenos objectos metálicos que possam

causar um curto-circuito dos contactos. Um curto-

circuito entre os contactos do acumulador pode ter como

consequência queimaduras ou fogo.

u No caso de aplicação incorrecta pode vazar líquido do

acumulador. Evitar o contacto. No caso de um

contacto acidental, deverá enxaguar com água. Se o

líquido entrar em contacto com os olhos, também

deverá consultar um médico. Líquido que escapa do

acumulador pode levar a irritações da pele ou a

u Não use um acumulador ou uma ferramenta danificada

ou modificada. Os acumuladores danificados ou

modificados exibem um comportamento imprevisível

podendo causar incêndio, explosão ou risco de lesão.

u Não exponha o acumulador ou a ferramenta ao fogo ou

temperatura excessiva. A exposição ao fogo ou a

temperaturas acima de 130 °C pode causar explosão.

u Siga todas as instruções de carregamento e não

carregue o acumulador ou a ferramenta fora da faixa

de temperatura especificada no manual de instruções.

Carregar indevidamente ou em temperaturas fora da faixa

especificada pode danificar o acumulador e aumentar o

u Só permita que o seu aparelho seja reparado por

pessoal especializado e qualificado e só com peças de

reposição originais. Desta forma é assegurado o

funcionamento seguro do aparelho.

u Nunca tente reparar acumuladores danificados. A

reparação de acumuladores deve ser realizada apenas

pelo fabricante ou agentes de assistência autorizados.

Indicações de segurança para serras verticais

u Segure a ferramenta elétrica nas superfícies de

agarrar isoladas, ao executar uma operação onde o

acessório de corte possa entrar em contacto com

cabos escondidos. Se o acessório de corte entrar em

contacto com um fio "sob tensão", as partes metálicas

expostas da ferramenta elétrica ficam "sob tensão" e

podem produzir um choque elétrico.

u Use grampos ou outra forma prática para fixar e

suportar a peça a trabalhar numa plataforma estável.

Segurar a peça a trabalhar com a mão ou contra o seu

corpo, deixa a peça instável e pode perder o controlo.

u Manter as mãos afastadas da área de serrar. Não tocar

na peça a ser trabalhada pelo lado de baixo. Há perigo

de lesões no caso de contacto com a lâmina de serra.

u Só conduzir a ferramenta elétrica no sentido da peça a

ser trabalhada quando estiver ligada. Caso contrário há

risco de um contragolpe, se a ferramenta de aplicação se

enganchar na peça a ser trabalhada.

u Certifique-se de que a placa de base está sempre

firmemente apoiada enquanto está a serrar. Uma

lâmina de serra emperrada pode quebrar ou provocar um

u Após encerrado o processo de trabalho, deverá

desligar a ferramenta elétrica e apenas puxar a lâmina

de serra do corte, quando a ferramenta elétrica

estiver parada. Desta forma são evitados contragolpes e

é possível apoiar a ferramenta elétrica com segurança.

u Espere que a ferramenta elétrica pare

completamente, antes de depositá‑la. A ferramenta de

aplicação pode emperrar e levar à perda de controlo

sobre a ferramenta elétrica.

u Só utilizar lâminas de serra que estejam em perfeito

estado e que não apresentem danos. Lâminas de serrar

tortas e não suficiente afiadas podem quebrar, influenciar

negativamente o corte ou causar um contragolpe.

u Não travar a lâmina de serra através de pressão lateral

após desligar o aparelho. A lâmina de serra pode ser

danificada, ser quebrada ou causar um contragolpe.

u Utilizar detetores apropriados, para encontrar cabos

escondidos, ou consulte a companhia elétrica local. O

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsPortuguês | 39

contacto com cabos elétricos pode provocar fogo e

choques elétricos. Danos em tubos de gás podem levar à

explosão. A infiltração num cano de água provoca danos

materiais. u Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se

ou explodir. Areje o espaço e procure assistência médica

no caso de apresentar queixas. É possível que os vapores

irritem as vias respiratórias. u Não abrir o acumulador. Há risco de um curto-circuito.u Os objetos afiados como, p.ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem

danificar o acumulador. Podem causar um curto-circuito

interno e o acumulador pode ficar queimado, deitar fumo,

explodir ou sobreaquecer. u Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga

Proteger a bateria contra calor, p.ex.

também contra uma permanente radiação

solar, fogo, sujidade, água e humidade. Há

risco de explosão ou de um curto-circuito.

Descrição do produto e do serviço

Leia todas as instruções de segurança e

instruções. A inobservância das instruções de

segurança e das instruções pode causar

choque elétrico, incêndio e/ou ferimentos

Respeite as figuras na parte da frente do manual de

A ferramenta elétrica destina-se à realização de cortes e

recortes em madeira, plástico, metal, placas de cerâmica e

borracha sobre uma base firme. Ela é apropriada para cortes

retos e curvos com um ângulo de chanfradura de até 45°.

Observar as recomendações da lâmina de serra.

Componentes ilustrados

A numeração dos componentes ilustrados refere‑se à

apresentação da ferramenta elétrica na página de

Tecla de desbloqueio da bateria

Tecla luz de trabalho

Indicador do nível de carga da bateria

Roda de ajuste da pré-seleção do número de cursos

Indicação monitorização de temperatura/proteção

Alavanca para ajuste do movimento pendular

Admissão da lâmina de serra

Guia para guia paralela

Tampa de cobertura para aspiração

Proteção contra o arranque de aparas

Punho (superfície do punho isolada)

Alavanca SDS para desbloqueio da lâmina de serra

Proteção contra contacto

Mangueira de aspiração

Chave de sextavado interno

Escala do ângulo de meia-esquadria

Parafuso de fixação da guia paralela

Acessórios apresentados ou descritos não pertencem ao

volume de fornecimento padrão. Todos os acessórios

encontram-se no nosso programa de acessórios.

Tensão nominal V= 12

N.º de cursos em vazio n

– em aço (não ligado) mm 3

Temperatura ambiente admissível

B) potência limitada com temperaturas <0 °C Dados técnicos averiguados com o acumulador fornecido.

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)40 | Português

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de

acordo com EN62841-2-11.

O nível de pressão sonora avaliado como A da ferramenta

elétrica é normalmente de 75dB(A). Incerteza K=5dB. O

nível sonoro durante os trabalhos pode ultrapassar os

valores indicados. Usar proteção auditiva!

Valores totais de vibração a

(soma dos vetores das três

direções) e incerteza K determinada segundo

O nível de vibrações indicado nestas instruções e o valor de

emissões sonoras foram medidos de acordo com um

processo de medição normalizado e podem ser utilizados

para a comparação de ferramentas elétricas. Também são

adequados para uma avaliação provisória das emissões

sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras

representam as aplicações principais da ferramenta elétrica.

Se a ferramenta elétrica for utilizada para outras aplicações,

com outras ferramentas de trabalho ou com manutenção

insuficiente, é possível que o nível de vibrações e de

emissões sonoras seja diferente. Isto pode aumentar

sensivelmente a emissão sonora e de vibrações para o

período completo de trabalho.

Para uma estimação exata da emissão sonora e de

vibrações, também deveriam ser considerados os períodos

nos quais o aparelho está desligado ou funciona, mas não

está sendo utilizado. Isto pode reduzir a emissão sonora e de

vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de

segurança para proteger o operador contra o efeito de

vibrações, como por exemplo: manutenção de ferramentas

elétricas e acessórios, manter as mãos quentes e

organização dos processos de trabalho.

u A bateria deverá ser retirada antes de todos os

trabalhos na ferramenta elétrica (p. ex. manutenção,

troca de ferramenta etc.) e antes de transportar ou de

armazenar a mesma. Há perigo de ferimentos se o

interruptor de ligar/desligar for acionado

Carregar a bateria (ver imagemA)

u Utilize apenas os carregadores listados nos dados

técnicos. Só estes carregadores são apropriados para os

baterias de lítio utilizadas para a sua ferramenta elétrica.

Nota: A bateria é fornecida parcialmente carregada. Para

assegurar a completa potência da bateria, a bateria deverá

ser carregada completamente no carregador antes da

primeira utilização.

A bateria de lítio pode ser carregada a qualquer altura, sem

que a sua vida útil seja reduzida. Uma interrupção do

processo de carga não danifica a bateria.

O acumulador de iões de lítio está protegido contra descarga

completa pelo sistema "Electronic Cell Protection (ECP)". A

ferramenta elétrica é desligada através de um disjuntor de

proteção, logo que o acumulador estiver descarregado. A

ferramenta de trabalho não se movimenta mais.

u Não continuar a premir o interruptor de ligar/desligar

após o desligamento automático da ferramenta

elétrica. A bateria pode ser danificada.

Para retirar a bateria (1) pressione a tecla de desbloqueio

(2) e puxe a bateria para baixo para a retirar da ferramenta

elétrica. Não empregar força.

Indicador do nível de carga da bateria

Os três LEDs verdes do indicador do nível de carga da

bateria (4) indicam o nível de carga da bateria (1). O

indicador do nível de carga só se acende após 5s depois de

se ligar a ferramenta.

Luz intermitente 3x verde vazia

Se depois da ligação não se acender qualquer LED, a bateria

tem defeito e tem de ser substituída.

Introduzir/substituir a lâmina de serra

u Para a montagem ou substituição do acessório é

necessário usar luvas de proteção. Os acessórios são

afiados e podem ficar quentes em caso de uso

Selecionar lâmina de serra

Encontra um resumo das lâminas de serra recomendadas no

final destas instruções. Utilizar apenas lâminas de serra com

encabadouro de um ressalto (encabadouro T). A lâmina de

serra não deveria ser mais longa do que necessário para o

Para serrar curvas apertadas deve ser usada uma lâmina de

Colocar lâmina de serra (ver figuraB)

u Limpe o encabadouro da lâmina de serra antes da

colocação. Uma bainha suja não pode ser fixa de forma

Empurre a lâmina de serra (13), com os dentes para o

sentido de corte, até engatar na admissão da lâmina de serra

(11). A alavanca SDS (20) salta automaticamente para trás

e a lâmina de serra fica bloqueada. Não pressione a alavanca

(20) manualmente para trás, pois pode danificar a

ferramenta elétrica.

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsPortuguês | 41

Ao colocar a lâmina de serra, certifique-se de que as costas

da lâmina de serra se encontram no sulco do rolete de guia

u Controle a posição firme da lâmina de serra. Uma

lâmina de serra solta pode cair e causar feridas.

Remover a lâmina de serra (ver figuraC)

u Segurar a ferramenta elétrica ao expulsar a lâmina de

serra, de modo que nenhuma pessoa ou animal seja

ferido devido à lâmina de serra expulsa.

Vire a alavanca SDS (20) até ao batente no sentido da

proteção contra contacto (21) para a frente. Isto vai soltar e

expulsar a lâmina de serra.

Patim deslizante (verfiguraD)

No processamento de superfícies sensíveis pode colocar o

Para colocar o patim deslizante (17) pendure-o à frente na

placa base (9), pressione-o para cima e deixe-o encaixar.

Proteção contra o arranque de aparas

A proteção contra o arranque de aparas (18) (acessório)

pode evitar o lascar da superfície ao serrar madeira. A

proteção contra o arranque de aparas só pode ser usada

com determinados tipos de lâmina de serra e apenas com

um ângulo de corte de 0°.

Empurre a proteção contra o arranque de aparas(18) de

frente na placa base(9).

Ao usar o patim deslizante (17), a proteção contra o

arranque de aparas (18) não é colocada na placa base (9),

mas sim no patim deslizante.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém

chumbo, alguns tipos de madeira, minerais e metais, podem

ser nocivos à saúde. O contacto ou a inalação dos pós pode

provocar reações alérgicas e/ou doenças nas vias

respiratórias do utilizador ou das pessoas que se encontrem

Certos pós, como por exemplo pó de carvalho e faia são

considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de

madeiras (cromato, produtos de proteção da madeira).

Material que contém asbesto só deve ser processado por

pessoal especializado.

– Se possível deverá usar um dispositivo de aspiração de

pó apropriado para o material.

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de proteção

respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados,

vigentes no seu país.

u Evite a acumulação de pó no local de trabalho. Pós

podem entrar levemente em ignição.

Monte a tampa de cobertura (15), antes de ligar a

ferramenta elétrica a um sistema de aspiração de pó.

Coloque a tampa de cobertura(15) na ferramenta elétrica

de forma a que o suporte encaixe na proteção contra

Retire a tampa de cobertura(15) para trabalhos sem

aspiração de pó e para cortes em meia-esquadria.Para tal,

retire a tampa de cobertura para a frente da proteção contra

Ligar a aspiração de pó (verfigurasF–G)

Coloque o bocal de aspiração(16) no entalhe da placa

Insira uma mangueira de aspiração (22) (acessório) no

bocal de aspiração (16). Ligue a mangueira de aspiração

(22) a um aspirador (acessório).

Encontra um resumo da ligação aos diferentes aspiradores

no final deste manual.

Para uma excelente aspiração utilize se possível uma

proteção contra o arranque de aparas (18).

O aspirador de pó deve ser apropriado para o material a ser

Utilizar um aspirador especial para aspirar pó que seja

u A bateria deverá ser retirada antes de todos os

trabalhos na ferramenta elétrica (p. ex. manutenção,

troca de ferramenta etc.) e antes de transportar ou de

armazenar a mesma. Há perigo de ferimentos se o

Ajustar o movimento pendular

O movimento pendular ajustável em três níveis permite a

adequação perfeita da velocidade de corte, do rendimento

de corte e da imagem de corte ao material a processar.

Com a alavanca de ajuste (8) pode ajustar o movimento

pendular mesmo durante o funcionamento.

Nível0 nenhum movimento pendular

NívelⅠ pequeno movimento pendular

NívelⅡ grande movimento pendular

O nível de movimento pendular ideal para a respetiva

aplicação pode ser determinado através de uma tentativa

prática. Aplicam-se as seguintes recomendações:

– Selecione o nível de movimento pendular o mais pequeno

possível ou desligue-o movimento pendular para que a

aresta de corte fique mais fina e precisa.

– Desligue o movimento pendular ao processar materiais

finos (p. ex. chapas).

– Trabalhe com um movimento pendular pequeno em

materiais finos (p. ex. aço).

Bosch Power Tools 1 609 92A 4TB | (28.03.2019)42 | Português

– Em materiais macios, e para serrar madeira no sentido da

fibra, é possível trabalhar com máximo movimento

Ajustar o ângulo de meia-esquadria (verfiguraH)

A placa base (9) pode ser oscilada até 45° para a direita

para cortes em meia-esquadria.

O bocal de aspiração(16) e a proteção contra o arranque de

aparas(18) não podem ser utilizados nos cortes em meia-

– Retire o bocal de aspiração(16) e a proteção contra o

arranque de aparas(18).

– No ângulo de meia-esquadria 0° encontra-se um pino no

– Solte o parafuso(23) com a chave sextavada

sentido da bateria(1). Deixe o pino deslizar para dentro

– Para ajustar os ângulos de meia-esquadria, oscile a placa

base(9) de acordo com a escala(25) para a posição

desejada. Com a ajuda do medidor de ângulos, pode ser

ajustado cada ângulo até 45°.

– Reaperte o parafuso(23).

Colocação em funcionamento

Colocar o acumulador

Nota: A utilização de baterias não indicadas para a sua

ferramenta elétrica pode causar falhas de funcionamento ou

danos na ferramenta elétrica.

Empurre a bateria carregada (1) para o respetivo

alojamento, até engatar de forma perceptível e ficar bem

Ligar a luz de trabalho LED Para ligar ou desligar a luz de trabalho(14) prima a tecla da

luz de trabalho(3).

u Não olhe diretamente para a luz de trabalho, pode

u Certifique-se de que consegue acionar o interruptor

de ligar/desligar sem ter de soltar o punho.

Para ligar a ferramenta elétrica, empurre o interruptor de

Proteção contra rearranque involuntário

A proteção contra rearranque involuntário evita que a

ferramenta elétrica possa arrancar descontroladamente

após uma interrupção da alimentação de corrente elétrica.

Assim que a proteção contra rearranque involuntário estiver

ativa, a indicação de monitorização da temperatura/

proteção contra sobrecarga(6).

Para recolocar em funcionamento, deverá colocar o

interruptor de ligar/desligar(7) na posição desligada e ligar

novamente a ferramenta elétrica.

Nota: No caso de desligar e voltar a ligar demasiado rápido,

a proteção contra rearranque involuntário pode ativar-se e a

ferramenta elétrica não arranca mesmo acionando o

interruptor de ligar/desligar(7). Coloque o interruptor de

ligar/desligar(7) na posição desligada e ligue novamente a

ferramenta elétrica.

Pré-selecionar número de cursos

Com a roda de pré-seleção do número de cursos (5) pode

pré-selecionar o número de cursos e pode alterar o mesmo

durante o funcionamento.

O número de cursos necessário depende do material e das

condições de trabalho e pode ser determinado por

Recomendamos uma redução do número de cursos ao

colocar a lâmina de serra na peça, assim como ao serrar

plástico e alumínio.

No caso de trabalhos mais prolongados com número de

cursos reduzido, a ferramenta elétrica pode aquecer muito.

Retire a lâmina de serra e deixe a ferramenta elétrica

funcionar aprox. 3min com o número de cursos mais

elevado para arrefecer.

Indicador da proteção contra sobrecarga

Numa utilização correta, a ferramenta elétrica não pode ser

sobrecarregada. Em caso de sobrecarga ou saída fora da

faixa de temperatura permitida para a bateria, a número de

rotações é reduzido ou a ferramenta desliga-se. No caso de

um número de rotações reduzido, a ferramenta elétrica só

volta ao número de rotações plenas depois de atingida a

temperatura da bateria permitida. Em caso de desligamento

automático, desligue a ferramenta elétrica, deixe a bateria

arrefecer e depois volte a ligar a ferramenta elétrica.

Indicação para a monitorização de temperatura/proteção

O indicador vermelho monitorização de temperatura/

proteção contra sobrecarga(6) ajuda a proteger a bateria

contra sobreaquecimento e o motor contra sobrecarga.

Se o indicador monitorização de temperatura/proteção

contra sobrecarga(6) se acender permanentemente a

vermelho, a temperatura da bateria está demasiado alta e a

ferramenta elétrica desliga-se automaticamente.

Desligue a ferramenta elétrica e deixe a bateria arrefecer

antes de continuar a trabalhar.

Se o indicador monitorização de temperatura/proteção

contra sobrecarga(6) piscar a vermelho, a ferramenta

elétrica está bloqueada e desliga-se automaticamente.

Retire a ferramenta elétrica da peça de trabalho. Assim que

o bloqueio for eliminado, a ferramenta elétrica retoma o

trabalho com o número de cursos ajustado.

Instruções de trabalho

u A bateria deverá ser retirada antes de todos os

trabalhos na ferramenta elétrica (p. ex. manutenção,

troca de ferramenta etc.) e antes de transportar ou de

1 609 92A 4TB | (28.03.2019) Bosch Power ToolsPortuguês | 43

armazenar a mesma. Há perigo de ferimentos se o

interruptor de ligar/desligar for acionado

u Desligue a ferramenta elétrica de imediato se a lâmina

u Sempre utilizar uma base firme para trabalhar em

peças pequenas ou finas.

Antes de serrar em madeira, placas de aglomerado de

madeira, materiais de construção etc. verifique se estes

apresentam corpos estranhos, como pregos, parafusos ou

semelhantes e retire-os se necessário.

Serrar por imersão (ver figuraI)

u Só podem ser processados materiais macios como

madeira, pladur ou semelhantes no processo de

Só utilizar lâminas de serra curtas ao serrar por imersão.

Serrar em imersão só é possível com um ângulo de meia-

Coloque a ferramenta elétrica com o canto da frente da placa

base (9) na peça, sem que a lâmina de serra (13) toque na

peça, e ligue-a. Nas ferramentas elétricas com controlo dos

cursos selecione o número de cursos máximo. Pressione a

ferramenta elétrica contra a peça e deixe a lâmina de serra

afundar devagar na peça.

Assim que a placa base (9) assentar completamente da

peça, continue a serrar ao longo da linha de corte desejada.

Guia paralela com cortador circular (acessórios)

Para trabalhos com a guia paralela com cortador circular

(27) (acessórios), a espessura da peça só pode ser no

Cortes paralelos (ver figuraJ): solte o parafuso de fixação

(26) e introduza a escala da guia paralela através da guia

(12) na placa base. Ajustar a largura de corte desejada como

valor de escala no canto interior da placa de base. Aperte o

parafuso de fixação (26).

Cortes circulares (ver figuraK): faça um furo na linha de

corte dentro do furo a serrar, que chegue para inserir a

lâmina de serra. Aumentar o furo com uma fresa ou com uma

lima, para que a lâmina de serra possa estar alinhada à linha

Coloque o parafuso de fixação (26) no outro lado da guia

paralela. Introduza a escala da guia paralela através da guia

(12) na placa base. Fazer um buraco no centro do recorte a

ser realizado na peça a ser trabalhada. Introduza a ponta

centradora (28) através da abertura da guia paralela e no

furo feito. Ajustar o raio como valor de escala no canto

interior da placa de base. Aperte o parafuso de fixação (26).

Meio de arrefecimento e de lubrificação

Ao serrar metal, deveria aplicar um meio de lubrificação ou

de arrefecimento ao longo da linha de corte, devido ao

aquecimento do material.

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de

−20°C a 50°C. Por exemplo, não deixe a bateria dentro do

Limpar de vez em quando as aberturas de ventilação da

bateria com um pincel macio, limpo e seco.

Um tempo de funcionamento reduzido após o carregamento

indica que a bateria está gasta e que deve ser substituída.

Observe as indicações sobre a eliminação de forma

Manutenção e assistência técnica

Manutenção e limpeza

u A bateria deverá ser retirada antes de todos os

trabalhos na ferramenta elétrica (p. ex. manutenção,

troca de ferramenta etc.) e antes de transportar ou de

armazenar a mesma. Há perigo de ferimentos se o

interruptor de ligar/desligar for acionado

u Manter a ferramenta elétrica e as aberturas de

ventilação sempre limpas, para trabalhar bem e de

Limpar regularmente a admissão da lâmina de serra. Para

isto deverá retirar a lâmina de serra da ferramenta elétrica e

dar umas leves pancadinhas na ferramenta elétrica numa

Uma forte sujidade da ferramenta elétrica pode causar

falhas de funcionamento. Por isso, não serre material que

origine muito pó a partir de baixo ou por cima da cabeça.

Se a saída de pó ficar entupida, desligue a ferramenta

elétrica, retire a aspiração de pó e remova o pó e as aparas.

De vez em quando deverá lubrificar o rolo de guia (10) com

Controlar o rolo de guia(10) regularmente. Se apresentar

desgaste, deverá ser substituído por um serviço pós-venda

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações acerca das peças sobressalentes também em:

A nossa equipa de consultores Bosch esclarece com prazer

todas as suas dúvidas a respeito dos nossos produtos e

Indique para todas as questões e encomendas de peças

sobressalentes a referência de 10 dígitos de acordo com a

placa de caraterísticas do produto.

Para efetuar o seu pedido online de peças entre na página

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas

Caixa postal 1195 – CEP: 13065-900

Campinas – SP Tel.: 0800 7045 446

www.bosch.com.br/contato

As baterias de iões de lítio, contidas, estão sujeitas ao

direito de materiais perigosos. As baterias podem ser

transportadas na rua pelo utilizador, sem mais obrigações.

Na expedição por terceiros (porex: transporte aéreo ou

expedição), devem ser observadas as especiais exigências

quanto à embalagem e à designação. Neste caso é

necessário consultar um especialista de materiais perigosos

ao preparar a peça a ser trabalhada.

Só enviar baterias se a carcaça não estiver danificada. Colar

contactos abertos e embalar a bateria de modo que não

possa se movimentar dentro da embalagem. Por favor

observe também eventuais diretivas nacionais

As ferramentas elétricas, as baterias, os

acessórios e as embalagens devem ser

enviados a uma reciclagem ecológica de

Não deitar ferramentas elétricas e baterias/

pilhas no lixo doméstico!

Apenas para países da UE:

Conforme a Diretiva Europeia 2012/19/UE e segundo a

Diretiva Europeia 2006/66/CE é necessário recolher

separadamente as ferramentas elétricas que já não são mais

usadas e as baterias/pilhas defeituosas ou gastas e

encaminhá-las para uma reciclagem ecológica.

Observar as indicações no capítulo Transporte (ver

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencio-

nados cumprem todas as disposições e os regulamentos indicados e estão

em conformidade com as seguintes normas.

Documentação técnica pertencente a: *
